《汽车传感器与检测技术》教案一、概述进气压力传感器用于D型汽油喷射系统和缸内直喷中。
作用与空气流量计类似。
它根据发动机的负荷状态测出进气歧管内的绝对压力（即真空度）的变化，并转换成电压信号，与转速信号一起输送给发动机的电控单元ECU，作为喷油控制的依据。
图1 进气压力传感器的外形及安装位置进气压力传感器的安装位置比较灵活，只要在节气门至进气歧管之间的进气压力引入传感器，就可将传感器安装在任何位置。
其外形及安装位置如图1所示。
1、功用进气压力传感器是一种间接测量发动机进气量的传感器，通过检测节气门至进气歧管之间的进气压力来检测发动机的负荷状况，并将压力信号转变为电信号输入ECU，以供ECU计算确定喷油（即喷油量）和点火时间。
如果进气压力传感器工作不良，则一般会使发动机出现起动困难、怠速抖动、加速无力、油耗增大、排放超标等故障。
在发动机燃油喷射系统中，如果安装了进气压力传感器（MAP）就无须安装空气流量传感器（AFS）。
二者安装其一就可以，作用是相同的。
2、种类汽车常用进气压力传感器有压敏电阻式、膜盒电阻式和电容式等类型。
其中压敏电阻式应用比较广泛。
图2 压敏电阻式进气压力传感器二、结构原理1、传感器结构半导体压敏电阻式进气压力传感器由压力转换原件（硅膜片）和对输出信号进行放大的混合集成电路（IC放大器）组成，如图2所示。
硅膜片是利用半导体的压阻效应制成的压力转换元件，采用的材料为单晶硅。
硅膜片的一侧是真空室，如图3，另一侧导入进气歧管的压力，导管入口设有滤清器，防止空气中的尘埃或杂质腐蚀硅膜片。
图3 压敏电阻式进气压力传感器结构图4 压敏电阻式进气压力传感器内部结构上图4b所示，硅膜片为边长约3mm的正方形，中部经光刻腐蚀形成直径约2mm，厚约50μm的薄膜片。
薄膜周围有四个应变电阻，以惠斯顿电桥的方式连接。
根据力敏电阻扩散制作的方向不同分为径向电阻和切向电阻，扩散电阻的长边与膜片半径垂直的电阻称为切向电阻（上图中R1、R3），扩散电阻的长边与膜片半径平行的电阻称为径向电阻（上图中R2、R4），硅膜片受压发生变形时，切向电阻和径向电阻的阻值变化不同，如图4c。
项目二 汽车发动机进气系统故障诊断与维修教案

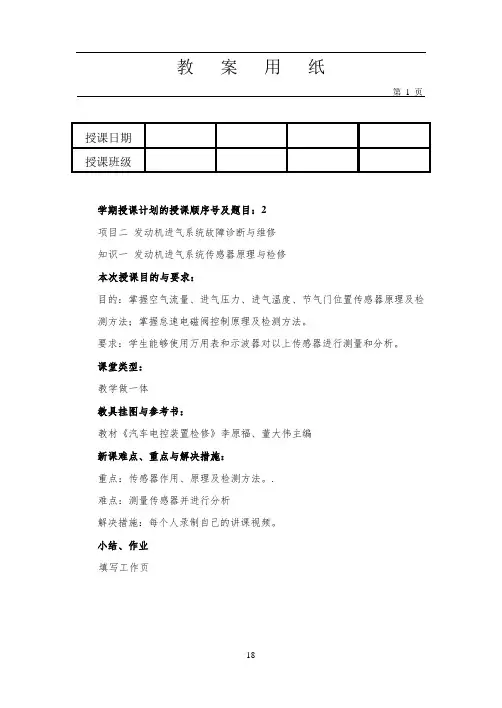

教案用纸第1 页授课日期授课班级学期授课计划的授课顺序号及题目：2项目二发动机进气系统故障诊断与维修知识一发动机进气系统传感器原理与检修本次授课目的与要求：目的：掌握空气流量、进气压力、进气温度、节气门位置传感器原理及检测方法；掌握怠速电磁阀控制原理及检测方法。

要求：学生能够使用万用表和示波器对以上传感器进行测量和分析。
课堂类型：教学做一体教具挂图与参考书：教材《汽车电控装置检修》李原福、董大伟主编新课难点、重点与解决措施：重点：传感器作用、原理及检测方法。
.难点：测量传感器并进行分析解决措施：每个人录制自己的讲课视频。
小结、作业填写工作页项目二发动机进气系统故障诊断与维修知识一发动机进气系统传感器原理与检修一.空气流量传感器（一）空气流量传感器的作用空气流量传感器是发动机电控系统中非常重要的传感器之一，它可以检测进入车辆发动机的空气流量值，并把它转换成相应的电信号传送给ELU,ELU 根据进入发动机的空气流量值控制基本喷油量。
（二）空气流量传感器的安装位置空气流量传感器位于空气滤清器与进气管节气门体之间。
（三）空气流量传感器的分类空气流量传感器主要分为翼板式空气流量传感器、热式空气流量传感器和卡门涡旋式空气流量传感器。
1.翼板式空气流量传感器的结构与工作原理测量翼板与缓冲翼板刚性连接，测量翼板的轴端接一个电位计。
空气流量越大，测量翼板旋转的角度越大，ECU控制的喷油量也越大，反之变小，保持发动机规定的基本空燃比不变。
（1）翼板式空气流量传感器电压检测E1-FC : 12v 油泵触点、接通后12VVC-VS: <5v 进气↑-电位计↑-信号电压↑E2-THA: <5v ℃↑-信号电压↑（2）翼板式空气流量传感器电阻检测E1-FC : ∞-0VC-VS: 进气↑↓-电位计↑↓-信号阻值↑↓E2-THA: < ℃↑↓-阻值↑（3）翼板式空气流量传感器波形压检测波形测量与阻值测量方法不一样，需要启动车辆进行。
