SolidWorks与运动仿真

合集下载

基于solidworks渐开线齿轮的建模和运动仿真

基于solidworks渐开线齿轮的建模和运动仿真

基于solidworks渐开线齿轮的建模和运动仿真SolidWorks是一款广泛应用于机械设计领域的三维建模软件,它提供了丰富的工具和功能,可以帮助工程师们进行各种复杂的设计和仿真。

在机械设计中,齿轮是一种常见的传动元件,而渐开线齿轮则是一种特殊的齿轮类型,具有更好的传动性能和更低的噪音。

首先,我们需要在SolidWorks中进行渐开线齿轮的建模。

打开SolidWorks软件后,选择“新建”创建一个新的零件文件。

然后,选择“齿轮”功能,输入齿轮的参数,如模数、齿数、压力角等。

在渐开线齿轮的建模中,我们需要特别注意选择渐开线齿形类型,并输入渐开线系数。

完成这些参数的设置后,点击“确定”即可生成渐开线齿轮的三维模型。

接下来,我们可以对渐开线齿轮进行运动仿真。

在SolidWorks中,我们可以使用“运动仿真”功能来模拟齿轮的运动过程。

首先,选择“运动仿真”功能,然后选择齿轮的运动方式,如旋转、平移等。

在渐开线齿轮的仿真中,我们通常选择旋转运动。

然后,设置齿轮的初始位置和速度,以及其他相关参数。

点击“运行仿真”按钮,SolidWorks将自动计算并显示齿轮的运动轨迹和速度曲线。

通过运动仿真,我们可以直观地观察渐开线齿轮的运动特性。

渐开线齿轮的特点之一是齿轮齿面的接触点在传动过程中始终保持在同一位置,这可以有效减小齿轮的磨损和噪音。

此外,渐开线齿轮的传动效率也较高,能够满足更高的传动要求。

除了建模和运动仿真,SolidWorks还提供了其他功能,如强度分析、装配仿真等,可以帮助工程师们更全面地评估和优化渐开线齿轮的设计。

通过这些功能的应用,我们可以更好地理解和掌握渐开线齿轮的工作原理和性能。

总之,基于SolidWorks的渐开线齿轮建模和运动仿真是一项重要的机械设计工作。

通过这一过程,我们可以有效地设计和优化渐开线齿轮,提高其传动性能和使用寿命。

同时,SolidWorks的强大功能也为工程师们提供了更多的设计和仿真手段,帮助他们更好地完成各种机械设计任务。

SolidWorks三维设计及运动仿真实例教程 实例27 方程式参数化设计

SolidWorks三维设计及运动仿真实例教程 实例27 方程式参数化设计

修改模型参数 的快捷菜单中选择“显示特征尺寸”命令。
全局变量参数化 方程式参数化 方程式驱动曲线
显示特征尺寸
选择“工具”“方程式”命令,在图所示的对话框中的“名
添加方程式
称”列单击“方程式”下面的“添加方程式”,然后,在图形区 单击宽度尺寸,则其尺寸名称“Dl@草图1”自动输入在“名称”
修改模型参数 列,在“数值/方程式”列输入“=100”,完成宽度方程式添加;
入方程式“x*x-1”和取值范围:x1=-1, x2=1,单击“确定”按钮,完成抛物线绘
制。
全局变量参数化 方程式参数化 方程式驱动曲线 显性方程式驱动曲线示例:抛物线 参数性方程式驱动曲线示例:渐开线
“参数性”方程式驱动曲线需要定义曲线起点和终点对应的参数T的范围, X值表达式中含有变量T,同时Y值定义另一个含有T值的表达式,这两个方程式 会在T的定义域内求解,从而生成目标曲线。
解析式:y=ax2+bx+c,其中a,b,c都是常数。操作步骤如下。新建零 件,选择前视基准面,如图所示,依次点击“草图”“草图绘制”, “曲 线”“方程式驱动的曲线”命令。
全局变量参数化 方程式参数化 方程式驱动曲线
显性方程式驱动曲线示例:抛物线
在图中选择方程式类型为“显性”,输
参数性方程式驱动曲线示例:渐开线
使用全局变量
中输入“=”,依次选择“全局变量”“H”,单击“确定”按钮 ✓,完成高度设置。获得长方体的三维参数化模型。
修改全局变量
全局变量参数化 方程式参数化 方程式驱动曲线
添加全局变量
在设计树中,如图所示,右击“方程式”,在弹出的快捷菜
使用全局变量
单中选择“管理方程式”,修改B=50,单击“确定”按钮✓,可 见长方体模型缩小一半。

SolidWorksMotion虚拟样机运动仿真

SolidWorksMotion虚拟样机运动仿真
应用场景:复杂运动副常用于模拟具有复杂运动关系的机械系统,例如多轴联动数 控机床、机器人手臂等。
注意事项:在建立复杂运动副时,需要注意运动副之间的约束关系是否合理,避免 出现运动学奇异或动力学不稳定的情况。
运动仿真结果分析
运动学分析:对运动过程中各部 件的位置、速度、加速度等参数 进行计算和评估
SolidWorks Motion与 Adams软件无缝 集成,实现运动 仿真与动力学分 析的完美结合。
通过Adams软 件进行更深入 的动力学分析, 包括碰撞检测、 振动分析等。
方便地在 Adams软件中 进行优化设计, 提高产品的性 能和可靠性。
实现从 SolidWorks到 Adams的模型 传递,保持数 据的一致性和 完整性。
结果分析:通过仿真结果分析船舶推进系统的性能表现,如推进效率、稳定性等,为优化 设计和改进提供依据。
PART 07
SolidWorks Motion未来发
展与展望
新功能与技术趋势
人工智能与机器学习在SolidWorks Motion中的应用,提高仿真效率和准确性。 云技术与实时协作功能,实现异地团队共同进行运动仿真与分析。 虚拟现实与增强现实技术,提供更真实的运动仿真体验和可视化效果。
04 S o l i d W o r k s Motion高级功能
06 S o l i d W o r k s Motion应用案例
PART 01 添加章节标题
PART 02
SolidWorks Motion概述
定义与功能
添加标题
定义:SolidWorks Motion是一款基于SolidWorks平台的运动仿真插件,用于对机械系统进行运 动学和动力学仿真。
PART 06

基于solidwork的三维建模和运动仿真的开题报告

基于solidwork的三维建模和运动仿真的开题报告

基于solidwork的三维建模和运动仿真的开题报告基于SolidWorks的三维建模和运动仿真的开题报告一、研究背景随着计算机技术的不断发展,三维建模和运动仿真技术在工程设计领域中得到了广泛应用。

SolidWorks作为一款专业的三维建模软件,具有强大的建模和仿真功能,被广泛应用于机械、电子、建筑等领域。

本研究旨在探究基于SolidWorks的三维建模和运动仿真技术在工程设计中的应用,为工程设计提供更加精确、高效的解决方案。

二、研究内容1. SolidWorks的基本操作和建模技术本研究将首先介绍SolidWorks的基本操作和建模技术,包括建立零件、装配体和图纸等操作。

通过学习SolidWorks的基本操作和建模技术,可以快速掌握SolidWorks的使用方法,为后续的运动仿真打下基础。

2. SolidWorks的运动仿真技术本研究将重点探究SolidWorks的运动仿真技术,包括建立运动学模型、定义运动学参数、设置运动学分析等操作。

通过运动仿真技术,可以模拟机械、电子等系统的运动过程,分析系统的运动特性,为工程设计提供更加精确的解决方案。

3. 实例分析本研究将通过实例分析的方式,探究SolidWorks的三维建模和运动仿真技术在工程设计中的应用。

以机械系统为例,通过建立运动学模型、定义运动学参数、设置运动学分析等操作,模拟机械系统的运动过程,分析系统的运动特性,为工程设计提供更加精确、高效的解决方案。

三、研究意义本研究将探究基于SolidWorks的三维建模和运动仿真技术在工程设计中的应用,具有以下意义:1. 提高工程设计的精度和效率通过SolidWorks的三维建模和运动仿真技术,可以更加精确地模拟机械、电子等系统的运动过程,分析系统的运动特性,为工程设计提供更加精确、高效的解决方案。

2. 降低工程设计的成本和风险通过SolidWorks的三维建模和运动仿真技术,可以在设计阶段发现和解决问题,降低工程设计的成本和风险,提高工程设计的成功率。

solidworks机械臂运动仿真注意事项

solidworks机械臂运动仿真注意事项

Solidworks机械臂运动仿真注意事项简介Solidworks是一种强大的三维建模软件,具有广泛应用于机械工程和制造工业的功能。

机械臂是一种常见的工业机器人系统,用于执行各种复杂的任务。

在进行机械臂的设计和制造之前,进行仿真是非常重要的,可以帮助我们验证设计方案、识别潜在问题和优化机械臂的性能。

本文将介绍Solidworks机械臂运动仿真的注意事项。

1. 模型设计在进行机械臂的运动仿真之前,首先需要进行模型的设计。

模型设计要求准确、精细,模型的尺寸、结构和材料等要与实际机械臂相符。

同时,还需要考虑到机械臂的运动范围、工作负载和速度等因素,确保模型设计满足仿真需求。

2. 运动仿真设置在Solidworks中,设置机械臂的运动仿真是关键步骤之一。

仿真设置包括机械臂的关节、运动学和动力学参数等。

在进行机械臂的运动仿真前,需要确保设置的参数准确、合理,以保证模拟的真实性和准确性。

3. 约束条件在进行机械臂的运动仿真时,需要考虑机械臂的约束条件。

约束条件可以限制机械臂的运动范围,仿真过程中遵循现实情况下机械臂的运动限制。

例如,固定基座、限定关节的运动范围等。

4. 轨迹规划在机械臂的运动仿真中,轨迹规划是一个重要的步骤。

轨迹规划可以定义机械臂末端执行器的路径,使机械臂能够按照预定的轨迹进行运动。

轨迹规划需要考虑到机械臂的工作任务和工作环境,并根据需求进行优化。

5. 碰撞检测碰撞检测是机械臂运动仿真中一个重要的环节。

在进行仿真之前,需要对机械臂的各个部件进行碰撞检测,以避免在真实运动中发生碰撞。

Solidworks提供了碰撞检测功能,可以帮助我们及时发现和解决潜在的碰撞问题。

6. 运动分析和优化运动仿真完成后,可以对仿真结果进行分析和优化。

运动分析可以帮助我们了解机械臂的运动性能,如速度、加速度和力矩等。

根据分析结果,可以对机械臂进行优化,以改善其运动性能和工作效率。

7. 结果展示和报告生成在仿真完成后,可以生成仿真结果的图表和报告,用于展示和分析。

基于SolidWorks的机构运动仿真研究

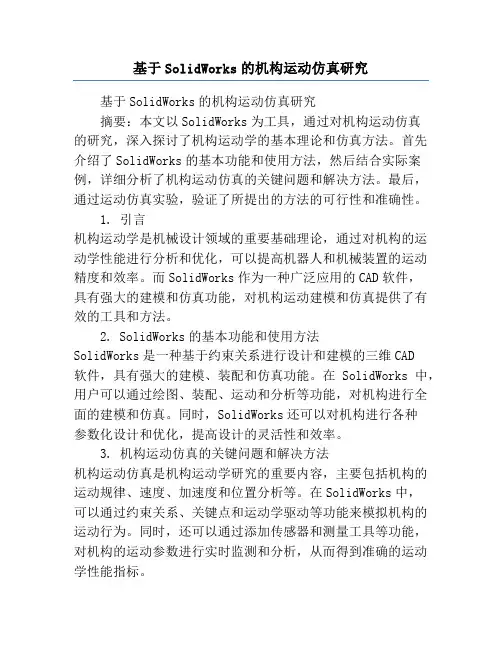

基于SolidWorks的机构运动仿真研究

基于SolidWorks的机构运动仿真研究基于SolidWorks的机构运动仿真研究摘要:本文以SolidWorks为工具,通过对机构运动仿真的研究,深入探讨了机构运动学的基本理论和仿真方法。

首先介绍了SolidWorks的基本功能和使用方法,然后结合实际案例,详细分析了机构运动仿真的关键问题和解决方法。

最后,通过运动仿真实验,验证了所提出的方法的可行性和准确性。

1. 引言机构运动学是机械设计领域的重要基础理论,通过对机构的运动学性能进行分析和优化,可以提高机器人和机械装置的运动精度和效率。

而SolidWorks作为一种广泛应用的CAD软件,具有强大的建模和仿真功能,对机构运动建模和仿真提供了有效的工具和方法。

2. SolidWorks的基本功能和使用方法SolidWorks是一种基于约束关系进行设计和建模的三维CAD软件,具有强大的建模、装配和仿真功能。

在SolidWorks中,用户可以通过绘图、装配、运动和分析等功能,对机构进行全面的建模和仿真。

同时,SolidWorks还可以对机构进行各种参数化设计和优化,提高设计的灵活性和效率。

3. 机构运动仿真的关键问题和解决方法机构运动仿真是机构运动学研究的重要内容,主要包括机构的运动规律、速度、加速度和位置分析等。

在SolidWorks中,可以通过约束关系、关键点和运动学驱动等功能来模拟机构的运动行为。

同时,还可以通过添加传感器和测量工具等功能,对机构的运动参数进行实时监测和分析,从而得到准确的运动学性能指标。

4. 案例分析通过一个简单的四杆机构来说明在SolidWorks中实现机构运动仿真的过程。

首先,利用绘图功能绘制四杆机构的草图,并添加约束关系使其正确组装。

然后,通过运动功能设置机构的运动规律和速度,同时观察机构的关键点和路线等参数。

最后,对机构的运动进行分析和优化,通过添加驱动装置和调整驱动参数,使机构的运动更加平稳和高效。

5. 实验验证通过将仿真模型导出到SolidWorks Motion中,可以进行机构运动的实时仿真和性能分析。

solidworks收集功能运动仿真

solidworks收集功能运动仿真

solidworks收集功能运动仿真SolidWorks是一款功能强大的3D CAD软件,具有丰富的功能和工具,其中之一就是收集功能。

该功能可以帮助用户收集零部件、装配体或者整个设计的运动学信息,并进行仿真分析。

下面将从以下几个方面详细介绍SolidWorks的收集功能和运动仿真。

一、SolidWorks收集功能1. 收集零部件信息在SolidWorks中,用户可以通过选择零部件并添加“运动学特征”来收集零部件的信息。

这些特征包括位置、速度、加速度和力等,这些信息可以用于后续的仿真分析。

2. 收集装配体信息在SolidWorks中,用户可以选择装配体并添加“运动学特征”来收集整个装配体的信息。

这些特征包括位置、速度、加速度和力等,这些信息可以用于后续的仿真分析。

3. 收集整个设计信息在SolidWorks中,用户还可以通过添加“全局运动学方程”来收集整个设计的运动学信息。

这些方程包括所有零部件和装配体的位置、速度、加速度和力等,这些信息可以用于后续的仿真分析。

二、SolidWorks运动仿真1. 运动仿真概述SolidWorks运动仿真是一种基于物理学原理的仿真分析工具,可以帮助用户预测零部件、装配体或者整个设计在运动过程中的性能和行为。

通过运动仿真,用户可以检查设计的可靠性、稳定性和安全性等方面的问题,并进行优化。

2. 运动仿真流程在SolidWorks中进行运动仿真需要以下几个步骤:(1)收集零部件、装配体或者整个设计的运动学信息。

(2)设置仿真场景,包括运动类型、边界条件等。

(3)设置分析类型,包括静态分析、动态分析等。

(4)运行仿真并获取结果。

(5)根据结果进行优化和改进设计。

3. 运动仿真应用SolidWorks运动仿真可以应用于多种领域,例如机械工程、航空航天工程、汽车工程、医疗设备等。

通过运动仿真,用户可以验证产品的性能和可靠性,并提高产品的质量和效率。

三、SolidWorks收集功能与运动仿真结合应用1. 收集功能与运动仿真结合应用概述将SolidWorks的收集功能与运动仿真相结合,可以更加准确地模拟零部件、装配体或者整个设计在运动过程中的行为和性能。

SolidWorks运动仿真完全教程

SolidWorks运动仿真完全教程
约束构件1的Z轴,始终垂直于构件2的Z轴 即:构件1只能绕构件2的二个轴旋转
15
运动副基础知识(6)
In Line点在直线上
In Plane点在面内
方向
指定 的面
连接点
连接点
X参考轴
约束2个移动自由度
约束构件1的连接点,只能沿着构件2连接点 标记的Z轴运动
© 2007 SolidWorks Corp. Confidential.
a Concentric joint.
– 一个正交同轴配合转化为同轴副
One Coincident and One Orthogonal Concentric mates in
SolidWorks becomes a Revolute joint.
– 一个重合和一个正交同轴配合转化为一个转动 副
One Point to Point coincident mate in SolidWorks
Pendulum restrained to pivot about mounting point
5
Constraint Mapping约束映射
▪ Mapping of SolidWorks assembly mates (constraints) to COSMOSMotion joints.
映射SolidWorks装配体配合(约束)为 COSMOSMotion的运动副
运动约束 PointPoint PointPointDist PointLine PointLineDist PointPlaneDist PointPlaneDist PointLineDist PointLine LineLine LineLineDist LineLineAng LineLineAng (0 deg.) LineLineAng (90 deg.)

SolidWorks三维设计及运动仿真实例教程 实例23 凸轮机构运动仿真

SolidWorks三维设计及运动仿真实例教程 实例23 凸轮机构运动仿真

添加马达 仿真参数设置 曲线接触运动仿真 实体接触动力学仿真
工作原理 零件造型 装配 仿真
在MotkmManager界面中,拖动键 码将时间的长度拉到1s,单击工具栏上的 “运动算例属性”按钮,在弹出的“运动 算例属性”管理器中的【Motion分析】 栏内将每秒帧数设为“100”,选中【3D 接触分辨率】下的【使用精确接触】复选 框,其余参数采用默认设置,如图所示, 单击“确定”按钮,完成仿真参数的设置。
工作原理 零件造型 装配 仿真
创建凸轮
坐标数据将显示在“曲线文件”中;单击【确定】,
创建滚子、摆杆和机架 凸轮理论廓线被绘制出来,如图所示。
工作原理 零件造型 装配 仿真
创建凸轮 创建滚子、摆杆和机架
点击【草图】【草图绘制】 命令,选择【前视基准面】;点 击【等距实体】命令,单击前面 绘制好的曲线,输入摆杆滚子半 径12mm,点击【反向】,点击 【确定】,将曲线转换成草图曲 线,得到凸轮实际轮廓曲线,如 图所示。
右击 FeatureManager设 计树中的“材质<未指定>”, 在弹出的菜单中选择 “普通碳 钢”。最后以文件名“凸轮”保 存该零件。
工作原理 零件造型 装配 仿真
创建凸轮
根据已知条件:滚子半径=12mm,摆杆长度=
创建滚子、摆杆和机架
120mm,凸轮与摆杆转动中心距离= 150mm,根据以下 三个草图,以距离10mm两侧对称拉伸草图轮廓,得到
入,单击布局选项卡中的【运动算例1】, 在 MotionManager工具栏中的【算例类型】下拉列表中 选择“Motion分析”。
实体接触动力学仿真
单击MotionManager 工具栏中的“马达”按钮 ,为 凸轮添加一逆时针等速旋转 马达,如图所示,凸轮转速 n=72RPM = 432° /s,马达 位置为凸轮轴孔处。

基于SolidWorks的连杆机构的运动分析与仿真共3篇

基于SolidWorks的连杆机构的运动分析与仿真共3篇

基于SolidWorks的连杆机构的运动分析与仿真共3篇基于SolidWorks的连杆机构的运动分析与仿真1基于SolidWorks的连杆机构的运动分析与仿真引言机械工程是一门涵盖广泛领域的学科,而其核心是机械设计。

机械设计在现代化社会中具有举足轻重的地位,是实现生产自动化、机械化和数字化的必不可少的手段。

在机械设计中,连杆机构是一种非常重要的机械构件,因其能够将单向的直线运动转换为复杂的曲线运动。

因此,了解和掌握连杆机构的运动特点对于机械工程师和设计师具有非常大的实用价值。

本文将介绍基于SolidWorks的连杆机构的运动分析与仿真。

正文SolidWorks是目前应用最广泛的三维计算机辅助设计(CAD)软件之一,其主要功能是建立三维模型和进行工程分析。

在SolidWorks中,连杆机构是一种常用的机构,在机械设计中有着广泛的应用。

通过 SolidWorks 可以进行连杆机构的建模、运动分析和仿真等全过程,以便更好地理解该机构的运动特点,为机械设计提供便利。

连杆机构是一种具有连杆、销轴和铰链等构件相互连接而成的复杂机械结构。

通过连杆机构可以将旋转运动和直线运动相互转换,实现有效的动力传递和力量转换。

对于机械设计师而言,了解连杆机构的运动特点是非常重要的。

在SolidWorks中,连杆机构的建模首先需要考虑构件的建立。

构件的建立应符合物理规律和机械原理,并使得机构具有合适的运动特性。

比如,在连杆机构中,需要考虑杆件的长度、销轴的直径、铰链的设计等因素。

在建模过程中,需要给予合适的参数设定,从而实现模型的运动模拟。

模型建立完毕后,可进行三维建模、组装和运动仿真。

通过连杆机构的仿真,可以深入地理解机械运动规律和性能特点,为机械设计提供便利。

此外,连杆机构的运动分析也是非常重要的一步。

通过对运动分析的深入研究,可以了解动力学和运动学的相关规律,为机械设计提供依据。

具体地,运动分析包括以下几个方面:速度和加速度分析、运动轨迹分析、力学分析等。

solidworks运动仿真总结

solidworks运动仿真总结

【声明】为了帮助广大SW爱好者和学习者更加方便,高效地学习和应用SW运动仿真(动画)来表达自己的作品,下面是作者在学习过程中遇到和总结一些问题,希望能对学者有帮助。

运动仿真【动画】在核心SolidWorks 内使用。

可使用【动画】来表达和显示装配体的运动:通过添加马达来驱动装配体中一个或多个零件的运动。

通过设定键码点在不同时间规定装配体零部件的位置。

动画使用插值来定义键码点之间零部件的运动。

【基本运动】在核心SolidWorks内使用。

可使用【基本运动】在装配体上模仿马达、弹簧、碰撞和引力。

【基本运动】在计算运动时考虑到质量。

【基本运动】计算相当快,所以可将其用来生成使用基于物理模拟的演示性动画。

【Motion分析】在SolidWorks Premium 的SolidWorks Motion 插件中使用。

可利用【Motion分析】功能对装配体进行精确模拟和运动单元的分析(包括力、弹簧、阻尼和摩擦)。

【Motion分析】使用计算能力强大的动力学求解器,在计算中考虑到了材料属性和质量及惯性。

还可使用【Motion分析】来标绘模拟结果供进一步分析。

用户可根据自己的需要决定使用三种算例类型中的哪一种:【动画】:可生成不考虑质量或引力的演示性动画。

【基本运动】:可以生成考虑质量、碰撞或引力且近似实际的演示性模拟动画。

【Motion分析】:考虑到装配体物理特性,该算例是以上三种类型中计算能力最强的。

用户对所需运动的物理特性理解的越深,则计算结果越佳。

视频保存压缩质量——越高越清晰可选择时间段保存马达的运动优先于弹簧、引力运动零部件移动的速度与其质量特性有关。

弹簧隧道扫描旋转楼梯的动画.做关联动画时,注意“会变形的零件”要在“装配体中”(插入新零件)建模得到,好让新零件与其他零件相应部位关联,从而使改变这些原有零件的位置重新建模后可以实现新零件的变形。

路径(圆弧类)运动出错:1.配合不严密2.速度太大,难以解出3.视频帧数太低以上3点不准确(正确)!其实质上是在路径运动中,物体是在路径上平移,而不是滑移。

solidworks motion 基本操作

solidworks motion 基本操作

solidworks motion 基本操作SolidWorks Motion是SolidWorks软件中的一个功能模块,可用于进行物体的动态仿真和运动学分析。

它可以帮助工程师们更好地理解产品在运动过程中的动力学行为,并通过模拟和分析来优化设计。

在SolidWorks Motion中,有一些基本的操作可以帮助用户快速开始运动仿真和分析。

下面将介绍这些操作的使用方法和注意事项。

首先,在SolidWorks中打开需要进行运动仿真的装配文件。

确保每个零件的几何体属性和运动属性都已经定义,如材料、质量、固定约束等。

然后,进入MotionStudy管理器,并创建一个新动态仿真。

在创建新动态仿真后,用户需要定义材料和约束。

在运动仿真中,物体的材料属性对于求解运动方程和模拟结果都是非常重要的。

所以,确保为每个物体选择合适的材料。

另外,在SolidWorks中,有多种约束类型可供选择,如固定、柔性、弹性等。

根据需求,为每个物体选择适当的约束类型。

接下来,用户需要定义初始条件和运动属性。

初始条件包括物体的初始位置、速度和加速度等参数。

而运动属性则包括物体的运动轨迹、速度和加速度的变化规律等。

这些参数的定义需要根据具体的仿真要求进行设置。

用户可以通过添加关键帧来定义物体的运动轨迹,也可以通过添加力或扭矩来模拟外部作用力。

在定义初始条件和运动属性后,用户可以开始求解运动方程并进行仿真分析。

在求解过程中,SolidWorks Motion会自动计算物体的位移、速度和加速度等参数,并将结果显示在仿真时间轴上。

用户可以通过时间轴上的滑块来查看任意时刻物体的状态。

完成仿真分析后,用户可以进行结果的后处理和可视化。

SolidWorks Motion提供了丰富的工具和选项,用于分析仿真结果、制作动画和生成报表等。

用户可以通过设置视角、添加标记和调整动画参数等操作来产生清晰直观的仿真结果。

除了基本操作,SolidWorks Motion还支持更高级的功能和工具,如碰撞检测、驱动装配、优化设计等。

solidworks机械臂运动仿真注意事项

solidworks机械臂运动仿真注意事项

solidworks机械臂运动仿真注意事项SolidWorks机械臂运动仿真是一项重要的工程设计任务,它可以帮助工程师们在设计过程中模拟和验证机械臂的运动性能。

然而,要确保仿真结果准确可靠,需要注意以下几个方面。

一、建立准确的三维模型1. 确保所有零件和装配体的尺寸、形状和材料属性都准确无误。

2. 仔细检查模型中的接触面和连接方式,确保它们能够正确地传递力和扭矩。

3. 确保模型中所有零件之间的约束关系正确设置,并且与实际机械臂相符。

二、设置合理的物理特性1. 确定物体的质量、惯性矩阵和摩擦系数等物理属性,以便在仿真过程中准确地模拟运动行为。

2. 根据实际情况设置关节的刚度和阻尼参数,以获得更真实的仿真结果。

三、定义适当的运动学约束1. 根据机械臂的结构和自由度确定各个关节之间的运动学约束。

2. 设置关节极限角度,并确保在仿真过程中不会超出这些限制。

四、选择合适的仿真方法1. 根据具体需求选择适当的仿真方法,如正向运动学、逆向运动学、动力学仿真等。

2. 在进行大范围运动仿真时,可以采用分析模型和简化模型相结合的方式,以提高计算效率。

五、进行准确的边界条件设定1. 确定初始状态和边界条件,如机械臂的初始位置、速度和加速度等。

2. 设置外部力和扭矩,并根据实际情况调整其大小和方向。

六、进行合理的仿真参数设定1. 选择合适的时间步长,以平衡计算精度和计算效率。

2. 根据实际需求设置仿真时间长度,确保能够观察到完整的运动过程。

3. 对于复杂的机械臂系统,可以使用自适应时间步长来提高仿真精度。

七、分析和解释仿真结果1. 仔细观察并分析仿真结果,包括关节角度、位移、速度等参数。

2. 对比仿真结果与实际情况进行验证,并根据需要对模型进行修改和优化。

八、注意安全问题1. 在进行机械臂运动仿真时,要注意安全事项,确保没有人员或其他物体处于危险区域。

2. 对于高速运动的机械臂,要特别注意碰撞和冲击的可能性,并采取相应的防护措施。

SolidWorksMotion运动仿真教程

SolidWorksMotion运动仿真教程
定义运动副和驱动
运动副:连接两个零件并定义其相对运动的机构
驱动:定义运动副的运动类型和参数,如旋转、平移等
创建运动副:在SolidWorks Motion中,选择要创建运动副的零件并定义其类型和参数
添加驱动:为运动副添加驱动,定义其运动类型和参数,以及运动范围和方向等
添加力和扭矩
在Motion分析中,选择“力和扭矩”选项
创建复杂运动副的方法:通过选择相应的运动副工具,如“旋转-旋转”、“滑块-滑块”等,并按照向导步骤进行操作,即可创建出所需的复杂运动副。
调整复杂运动副参数:在创建完复杂运动副后,可以通过调整其参数来改变运动副的运动特性,如旋转角度、滑块行程等。
注意事项:在创建和调整复杂运动副时,需要注意运动副的正确性、可行性和实际应用性,以确保仿真结果的准确性和可靠性。
案例描述:模拟一个机械手臂在生产线上的运动,实现抓取和放置物体的功能
仿真结果:展示优化后的机械手臂运动轨迹和关节角度,以及运动过程中的动态效果
应用价值:通过运动仿真优化机械手臂的设计,提高生产效率和降低生产成本
齿轮箱的运动仿真
齿轮箱运动仿真的目的和意义
齿轮箱运动仿真的建模过程
齿轮箱运动仿真的参数设置和优化
解决方案:检查模型定义、约束、驱动条件等是否正确
解决方案:检查模型是否存在几何问题、接触定义等,并尝试调整仿真参数
解决方案:检查模型中是否存在非线性因素,如摩擦、柔性连接等,并尝试调整仿真参数
解决方案:优化模型复杂度、调整仿真参数、使用更高效的求解器等
问题:仿真速度过慢 解决方案:优化模型复杂度、调整仿真参数、使用更高效的求解器等
汇报人:XX
XX,a click to unlimited possibilities

SolidWorks三维设计及运动仿真实例教程-实例22-曲柄滑块机构分析精选全文完整版

SolidWorks三维设计及运动仿真实例教程-实例22-曲柄滑块机构分析精选全文完整版

问题导入 仿真分析 机构仿真步骤
打开装配体进入仿真模块 工具栏按钮 模型设计树按钮 时间线视图区按钮 设置曲轴驱动力参数 仿真计算 查看结果
1、无过滤按钮 :处于按下状态时,在MotionManager设计树中显示 所有项目。
2、过滤动画按钮 :处于按下状态时,只显示在动画过程中移动或更改 的项目。
设置曲轴驱动力参数
仿真计算
查ห้องสมุดไป่ตู้结果
扩展知识:添加驱动 驱动是驱使机械设备中原动件运动的动力源,例如汽车中发动机燃油点燃 时释放给原动件活塞的动力、电动机的输出转矩等。用SolidWorks进行 Motion仿真分析时,添加马达即可为原动件添加驱动。 SolidWorks Motion可利用“马达”改变运动参数(位移、速度或加速度) 来定义各种运动;还可以利用力、引力、弹簧、阻尼、接触等改变动力参数来 影响运动,各种驱动元素的作用和添加方法如表所示。
问题导入 仿真分析 机构仿真步骤
打开装配体进入仿真模块 添加驱动 添加力 弹簧 阻尼 3D接触与碰撞 设置曲轴驱动力参数 仿真计算 查看结果
专家提示:马达添加成功后, 会显示在“Motion管理器”中, 如图所示。
问题导入 仿真分析 机构仿真步骤
打开装配体进入仿真模块 添加驱动 添加力 弹簧 阻尼 3D接触与碰撞
打开装配体进入仿真模块 设置曲轴驱动力参数 仿真计算 查看结果
专家提示:选择【工具】【插件】命令,弹 出如图所示的【插件】属性管理器,选中 “SolidWorks Motion”复选框后,单击【确定】 按钮将Motion插件载入,如果只选中左边复选框, 插件只在本次运行中载入,若同时选中左、右两 边复选框,插件会在软件启动时自动载入。
设置曲轴驱动力参数 仿真计算 查看结果

SolidWorks的齿轮减速器三维设计及运动仿真

SolidWorks的齿轮减速器三维设计及运动仿真

SolidWorks的齿轮减速器三维设计及运动仿真齿轮减速器是一种常用的传动装置,用于将高速旋转的输入轴转速降低到所需的低速输出轴转速。

它由一组齿轮组成,通过齿轮之间的啮合来实现转速的传递和转矩的变换。

在本文中,我们将使用SolidWorks软件进行齿轮减速器的三维设计及运动仿真。

接下来,我们需要进行齿轮的啮合设计。

在SolidWorks中,可以使用“啮合齿轮”功能自动生成齿轮的啮合关系。

点击“工具”菜单中的“齿轮齿形生成器”,然后选择输入齿轮的几何参数,例如模数、齿数、压力角等信息。

通过指定两个齿轮的参数,然后点击“计算”按钮,SolidWorks会根据输入的参数自动生成齿形。

根据需要重复该步骤来为所有的齿轮设计齿形。

完成齿轮的设计后,我们需要将它们组装在一起。

通过选择齿轮并使用“装配”命令,将齿轮与其他组件定位和调整,以确保它们之间的正确的啮合关系。

可以使用“跟随曲线”来创建齿轮之间的运动关系,以模拟实际工作状态。

完成齿轮的装配后,我们可以进行运动仿真以验证设计的正确性。

在SolidWorks中,可以使用“动力学仿真”功能来模拟齿轮减速器的运动。

首先,我们需要定义齿轮的初始运动状态,例如初始角度、角速度等。

然后,选择“动力学仿真”选项,并设置仿真参数,例如时间步长、仿真时间等。

点击“运行”按钮,SolidWorks会自动计算并显示齿轮减速器的运动状态。

我们可以通过观察仿真结果来评估设计的性能,例如转速、转矩和齿轮之间的啮合情况。

通过这种方式,在SolidWorks中进行齿轮减速器的三维设计及运动仿真是相对简单而有效的。

通过合理的建模、啮合设计和运动仿真,我们可以确保设计的齿轮减速器具有良好的性能和可靠性,满足实际应用的需求。

solidworks运动仿真案例

solidworks运动仿真案例

solidworks运动仿真案例
1. 产品介绍
本案例是基于SolidWorks的运动仿真,模拟了一辆汽车行驶过程中车轮、悬挂系统和车身的运动和变形情况。

2. 目的和要求
通过该运动仿真,可以得到以下信息:
(1)汽车在不同路况下的行驶稳定性和安全性情况。

(2)车轮和悬挂系统在不同条件下的工作状态。

(3)车身在行驶过程中的变形、受力情况以及车门、车窗的情况。

3. 步骤
(1)绘制汽车的三维模型。

(2)绘制道路的三维模型,设置不同路况的路面条件。

(3)设置汽车的初始状态、行驶速度和加速度。

(4)模拟汽车在不同路况下的行驶情况,记录车轮和悬挂系统的运动轨迹、车身的变形情况等。

(5)对仿真结果进行分析和优化。

4. 结果展示与分析
在模拟过程中,我们观察到了以下情况:
(1)在凸起路面行驶时,车身有弯曲和扭转现象,车轮和悬挂系统产生了较大的位移和变形。

(2)在高速行驶时,车身的稳定性很高,车轮和悬挂系统也保持稳定。

(3)在弯道行驶时,车身整体受到侧向力的作用,车轮和悬挂系统也产生了侧向受力。

(4)在不同行驶状态下,车门和车窗的开启状态也会受到影响,需要进行相应的优化。

通过对以上结果的分析,我们对汽车的运动稳定性、悬挂系统设计等
进行了优化,得到了更好的行驶性能。

5. 结论
本案例展示了SolidWorks的运动仿真在汽车设计中的应用,借助这一工具可以对汽车的设计和优化提供更准确、更全面的信息,同时也有助于提高产品的质量和性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
伐根清理机器人工作装置的运动是由动臂液压缸
和 机 器 人 手 腕 液 压 缸( 原 转 斗 液 压 缸) 分 别 驱 动 的 , 按 照伐根清理机器人的工作要求, 机器人的工作分行驶、 抓 根 、旋 切 进 给 和 拔 根 提 起 四 个 主 要 状 态 。其 运 动 仿 真 原理为: 设 l、m 分别为动臂液压缸伸缩臂和机械手 腕 液压缸伸缩臂的移动距离, 与装载机初始状态不同的 是, 初始状态下动臂是处于提升状态的, 原因是机器人 的高度要远大于铲斗的高度, 所以机器人的底部应离 开地面一定的距离, 以避免行驶时碰到障碍物。依据机 器人的工作状态来设定 l、m 变化值, 以 0 为 界 , 大 于 0 时代表液压臂伸出, 小于 0 时则代表其收回。实际工作 中 l 是随 m 变化的, 即动臂和机械手臂是联动的, 联动 的原则是机器人的中轴线必须与伐根的中轴线重合, 这样才能保证旋切筒能够准确地罩在伐根上。l 变化改 变的是机器人的垂直高度, m 变化改变的则是机器人 中轴线与伐根中轴线的角度。按照以上原理, 机器人的 分解运动仿真设定原则如下 ( 以伐根所在地表为水平 地面为例) 。
关键词: 伐根清理机器人; 虚拟设计; 运动仿真; SolidWorks 中图分类号: TP242.3 文献标识码: A 文章编号: 1001- 4462( 2007) 11- 0033- 04
The Vir tual Design and Motion Simulation of the Robot of Excavating Tr ee Stump Based on SolidWor ks
图 4 伐根清理机器人整体建模效果图
2 伐根清理机器人整体工作装置的虚拟运动仿真 工作装置的运动仿真主要是指模拟工作装置
的每一运动时刻, 其各个机构根据几何约束关系, 呈 现在空间的位置及状态, 由此验证其设计的合理性。 COSMOSMotion2006 软 件 是 与 SolidWorks 软 件 无 缝 集 成的 CAE 应用插件, 是一个全功能运动仿真软件。其可 用于建立运动机构模型, 进行机构的干涉分析, 跟踪零 件 的 运 动 轨 迹 , 分 析 机 构 中 零 件 的 速 度 、加 速 度 、作 用 力 和 力 矩 等 , 并 可 用 动 画 、图 形 、表 格 等 多 种 形 式 输 出 结果, 其分析结果可指导修改零件的结构设计和调整 零件的材料。设计的更改可以实时地反映到装配体模 型中, 重新进行分析后再进行修改, 直至确定最终的优 化方案。
①行驶状态: l、m 为 0 ( 为减小机器人碰撞的几率, 必要时可将机器人靠向车体方向收回一定角度, 以增 加机器人的离地间隙) 。
②抓根状态: l 减小、m 增大, 动臂下降, 机械手腕液 压臂伸长调整机器人中轴线与伐根中轴线的角度, 至 机器人将伐根上部罩住, 两轴线重合为止。
③旋切进给状态: 此时机器人旋切筒转动, 旋切刀 开始切割伐根的侧根, l 进一步减小降低机器人的高 度, m 也进一步增大保持两轴的重合, 至侧根全部被切 断为止。
对于要求具有活动能力的连接处, 利用标准件库 建立相应的连接销轴, 单独进行配合装配, 装配时严格 要求轴孔的同心度, 否则无法实现仿真运动, 同时这也 是 对 整 个 机 构 设 计 的 检 验 过 程 。如 果 尺 寸 设 计 不 合 理 , 零部件之间将会配合不上或因相互约束而被定义锁 死, 这与采用物理样机试验所产生的结果基本吻合, 由 此也就避免了物理样机试验造成的材料和时间的浪 费。经装配调整后, 新的伐根清理机器人整体建模效果 图如图 4 所示。
1 伐根清理机器人和行走底盘的建模
1.1 伐根清理机器人的三维建模
束和尺寸驱动等参数化特征建模的设计功能, 利用底 盘的实际尺寸直接进行三维建模, 这样大大节省了建 模时间, 建模过程效果直观 , 且 SolidWorks2007 软件对 特征的智能识别能力强, 支持鼠标动态拖动, 能够实时 直观地查看各关节的自由度和活动特征, 这些都为日 后进行动态仿真做好了前期的准备工作。由于底盘建 模的主要目的是在设计中表现整体的效果, 所以在底 盘建模时对不必要的特征作了简化, 最终的建模效果 图见图 2。
收稿日期: 2007- 08- 03 基金项目: 国家高技术研究发展计划( 863 计划) 项目( 863-
512- 03- 11) —新型智能伐根清理机器人的研究
时得到了国家林业局的资助, 现已成功地研制出实体 样机一台并通过了实地检测, 申请了两项国家专利。
随着国情与林情的发展, 对经济效益和环境适用 性的要求越来越高, 先期的试验产品采用的行走底盘 为 WY- 60 型挖掘机的底盘, 虽然其具有可操纵性强、 通 过 性 高 等 优 点 , 但 其 存 在 购 价 昂 贵 、维 护 费 用 高 、地 表破坏严重等缺点, 影响了伐根清理机器人的推广使 用。本文通过虚拟设计的方法, 利用计算机三维仿真技 术, 在 SolidWorks2007 软件平台下将伐根清理机器人 行走底盘更换为常林股份有限公司生产的 ZL30H 轮式 装载机底盘, 并依据新底盘及机械连接臂的情况重新
图 3 改进后的机械手臂总装效果图
34
2007 年 第 11 期
第 35 卷
林业机械与木工设备
设计计算
机械手臂总装效果图见图 3。 1.4 机器人模型的整体总装
完成各部分主要装配体的装配后, 在软件平台上 建立一个单独的装配体文件, 以底盘装配体为主体先 行插入固定不动, 然后依次插入机器人机械手臂工作 装置态, 使之处于工作初始状态 ( 行驶状 态) 。
由于新型智能伐根清理机器人整体技术已经十分 成熟, 所以这里直接利用伐根清理机器人零部件的 CAD 图纸在 SolidWorks2007 软件里逐一建模, 将全部 零 部 件 分 类 装 配 成 箱 体 、抓 具 、切 削 筒 和 刀 具 四 个 主 要 装配体。虽然本次建模并未要求对伐根清理机器人进 行运动仿真, 但为了今后的研究需要, 还是按照能够进 行虚拟仿真运动的要求进行零部件装配。其主要活动 部 分 为 旋 切 筒 、机 械 抓 手 、机 械 抓 手 液 压 缸 、箱 体 液 压 马达及其带动的齿轮组。伐根清理机器人总装配时, 以 箱体为基础进行虚拟样机模型装配, 先插入箱体装配 体作为固定件, 然后按照自上向下的设计原则, 依次插 入其他装配体, 在 SolidWorks2007 下三维建 模的效果 图如图 1 所示。
Abstr act: By using the basic method of virtual design and motion simulation of mechanical system based on SolidWorks, virtual design of the robot of excavating tree stump was completed by synthetically using parametric and variable modeling technology and top- down design method. In case of the carrier was changed, the COSMOSMotion2006 was used to perform the motion simulation and optimized the parameter of the interface and the mechanical arm, by this way the useable of the new frameworks was confirmed, and in favor of reduce the exploiting cycle and exploiting cost.
图 1 伐根清理机器人三维建模效果图
1.2 行走底盘的三维建模
图 2 ZL30H 装载机底盘三维建模效果图
1.3 机械手臂的三维建模
采用新的行走底盘后, 原有的机械手臂变化较大, 但主要是结构上的变化。原来的机械手臂是具有六自 由度的单臂开链式六连杆机构, 而现在的工作装置则 是由运动相互独立的连杆工作装置和动臂举升工作装 置两部分构成, 可看作是反转的六连杆机构, 因此, 按 照设计要求, 去掉原有铲斗后, 将控制铲斗的转斗液压 缸作了调整, 使之成为正转的六连杆机构, 并增加了新 的连接杆、支撑架和连接头 ( 三者构成机器人手腕部 分) 。在完成装配后, 通过鼠标拖动各机械臂观察各自 的活动性能, 初步证实其活动自由度能够满足伐根清 理机器人对机械手臂控制功能的基本要求。设计建模 过 程 中 , 为 保 证 今 后 生 产 的 经 济 性 , 原 来 的 前 车 架 、动 臂、动臂液压缸和转斗液压缸均未改动, 只有摇臂和拉 杆根据伐根清理机器人的控制要求作了修改, 其活动 和控制能力将在虚拟仿真过程中加以验证。改进后的
林业机械与木工设备
设计计算
基于 SolidWorks 的伐根清理机器人 虚拟设计与运动仿真
魏占国 1, 刘晋浩 2 ( 1.东北林业大学, 黑龙江 哈尔滨 150040; 2.北京林业大学, 北京 100083)
摘 要: 通过使用 SolidWorks 软件的机械系统虚拟设计和运动仿真的基本方法, 综合运用 SolidWorks 的参数 化、变量化建模技术以及自上向下的设计思路, 完成伐根清理机器人及其行走底盘的虚拟建模, 并对由于行走底盘 的改变而重新设计的接口和机械臂采用最新的 COSMOSMotion2006 软件进行了运动仿真和参数优化, 以确定其机 构可用性,有利于缩短产品的开发周期和减少开发费用。
第 35 卷
33 2007 年 第 11 期
设计计算
林业机械与木工设备
设计机器人与行走底盘机械臂的接口, 利用 COSMOSMotion2006 软件对模型进行了运动仿真, 对新 设计的接口和机械臂进行了仿真运动测试及参数优化, 省去了设计制造样机、进行反复试验及修改设计的环 节, 大大缩短了研发周期, 降低了研发费用, 对新产品的 开发具有重大意义。
