在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是:电阻性负载:电流电压的关系符合基本欧母定律,I=U/R。

感性负载:允许电流流过,但电流滞后于电压,可储能于电感。

容性负载:阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是:电阻性负载:电流电压的相位相同。

感性负载:电流滞后于电压。

容性负载:电流超前于电压。

发电机正常运行时,向系统提供有功的同时还提供无功,定子电流滞后于端电压一个角度,此种状态即迟相运行.当逐渐减少励磁电流使发电机从向系统提供无功而变为从系统吸收无功,定子电流从滞后而变为超前发电机端电压一个角度,此种状态即进相运行. 同步发电机进相运行时较迟相运行状态励磁电流大幅度减少,发电机电势Eq亦相应降低.从P-功角关系看,在有功不变的情况下,功角必将相应增大,比值整步功亦相应降低,发电机静态稳定性下降.其稳定极限与发电机短路比,外接电抗,自动励磁调节器性能及其是否投运等有关. 进相运行时发电机定子端部漏磁较迟相运行时增大.特别是大型发电机线负荷高,正常运行时端部漏磁比较大,端部铁芯压指连接片温升高,进相运行时因为漏磁增大,温升加剧.进相运行时发电机端部电压降低,厂用电电压也相应降低,如果超出10%,将影响厂用电运行. 因此,同步发电机进相运行要通过试验确定进相运行深度.即在供给一定有功状态下,吸收多少无功才能保持系统静态稳定和暂态稳定,各部件温升不超限,并能满足电压的要求. 发电机进相运行受哪些因素**。

当系统供给的感性无功功率多于需要时,将引起系统电压升高,要求发电机少发无功甚至吸收无功,此时发电机可以由迟相运行转变为进相运行. 制约发电机进相运行的主要因素有(1)系统稳定的**(2)发电机定子端部件温度的**(3)定子电流的**(4)厂用电电压的**迟相:同步发电机既发有功功率,又发感性的无功功率,这种运行状态叫做力率的迟相,或称为滞后运行。

负载类型

负载类型

什么是负载分类?通常我们所说的负载是指电阻,物体都具有电阻,超导(环温)除外;而物体电阻在不同频率交流电下所表现出不同的负载效应,又呈感性负载和容性负载现象。

通常的用电器中并没有纯感性负载和纯容性负载。

因为这两种负载不做有用功。

只有在补偿电路中才使用纯感性负载或纯容性负载。

又因为绝大多数负载除阻性外,多数为感性负载,因此补偿的时候多数就用电容来补偿,所以,纯容性负载用得比纯感性负载多。

电动机,变压器等等,通常为感性负载。

部分日光灯为容性负载。

举例:纯感性负载就是一组电感。

通常用来补偿电路中的容性电流。

纯容性负载就是一组电容。

通常用来补偿电路中的感性电流。

在电路中带线圈的用电设备,其线圈部分即为纯感性负载。

如电动机、变压器、电风扇、日光灯镇流器等。

纯感性负载的电流是不能突变。

感性负载应用广泛。

在电路中带电容的用电设备,其电容部分即为纯容性负载。

如补偿电容等。

纯感性负载的电压是不能突变。

从理论上讲:纯电阻电路、纯电容电路、纯电感电路是不存在的。

电阻负载在作功时也会有电感、电容性负载存在。

例如:导线间会存在线路间的电容,导线间和对地间存在电感,期间感性负载通常大于容性负载。

电力电容在作功时也会发热,即电阻性作功。

电感亦如此。

元件的阻抗是频率的函数,在全频率范围内纯电阻电路、纯电容电路、纯电感电路是不存在的理论上只有可能在某一个频率存在.实际中应该做不到一、谐波:我国电网的频率为50Hz,凡是高于50Hz的频率的波都称为谐波。

谐波是以倍加形式产生,也就是说频率为50的倍数:100、150、200……,凡是高于50Hz的波称为高谐波。

二、负载:指消耗电能的装置,把电能转换为机械能、热能、光能等。

负载就是指用电器,例如:灯光、灯管、电炉、电机、冰箱、空调等。

三、轻载:轻载主要是指电机所带动的设备比较轻,没有达到其设计的额定功率,就是实际载荷小于设计载荷。

四、变载:变载是指电机在运行过程中,所带动的载荷在不断的发生变化,有时重,有时轻,反应到电机上为有时输出的功率大,有时小。

感性负载与容性负载

感性负载与容性负载

的区别线圈负载叫感性,电容负载叫容性,纯电阻负载叫阻性比如电机是感性负载,电容是容性负载,电炉电阻丝,白炽灯,碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是:电阻性负载:电流电压的关系符合基本欧母定律,I=U/R。

感性负载:允许电流流过,但电流滞后于电压,可储能于电感。

容性负载:阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是:电阻性负载:电流电压的相位相同。

感性负载:电流滞后于电压。

容性负载:电流超前于电压。

电机类的设备都算是感性负载,开关电源类的,如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位,纯感性的话电压相位超前电流相位90度,纯容性负载就是工作时电压相位滞后于电流相位,纯容性负载的话电压相位滞后于电流相位90度。

1)感性无功功率在用电设备中,凡是用绕组和磁铁组成的,在交流电路中产生电和磁交变的功能。

在能量转换过程中,有部分磁能仍回复到电能,那部分电流没有消耗有功功率,称为感性无功功率。

在电感性负载的电路中,电流滞后电压一个角度Ψ,cosΨ称为功率因数。

(2)容性无功功率在电容器二块极板间产生充放电,电容电流不消耗有功功率,这个电流引起的功率称为容性无功功率。

在电容性负载的电路中,电流超前电压一个角度Ψ,cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

(3)无功功率补偿的原理在交流电路中,纯电阻负载电流IR与电压U同相位;纯电感负载电流IL滞后电压纯电容负载电流IC则超前于电压。

也就是说纯电感和纯电容中的电流相位差为,可互相抵消,所以在电源向负载供电时,感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决,减少负载与电源间能量交换的规模,减少损耗.无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换。

阻性、感性、容性

阻性、感性、容性

有功功率:在交流电路中,凡是消耗在电阻元件上,功率不可逆转换的那部分功率(如转变为热能,光能,或机械能),称为有功功率;无功功率:电路中,电感元件建立磁场,电容元件建立电场消耗的功率称为无功率,这个功率是随交流电的周期,与电源不断的进行能量转换,而并不消耗能量;视在功率:交流电源所能提供的总功率,称为视在功率,在数值上即是,电压与电流的乘积,单位VA,视在功率即是交流电源的容量;阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等)通俗一点的讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。

例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。

此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生反电动势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。

因此,这类电器对供电波形的要求较高。

容性负载电路中类似电容的负载,可以使负载电流超前负载电压一个相位差(和电源相比),降低电路功率因数。

一般把负载带电容参数的负载,即符合电压滞后电流特性的负载成为容性负载。

充放电时,电压不能突变。

其对应的功率因为为负值。

对应的感性负载的功率因数为正值。

一般电源控制类产品,所给出的负载,如未加说明则是给出的是视在功率;即总容量功率;它既包括有功功率,也包括无功功率;而一般感性负载说明中给出的往往是有功功率的大小,例如荧光灯,标注为15~40瓦的荧光灯,镇流器消耗功率约为8瓦,实际在考虑用定时器,感应开关在控制它时,则要加上这8瓦;具体不同的产品感性部分,即无功功率的大小,可以通过其给出的功率因数来计算。

什么是负载

什么是负载

什么是电感性负载?负载分为:感性负载、容性负载、阻性负载。

感性负载:有线圈负载的电路,叫感性负载。

是指有些设备在消耗有功功率时还会消耗无功功率。

通常;电机、空调、电焊机、电冰箱等属于感性负载。

产生无功功率的有:感性负载、容性负载,容性负载用的很少,就是说有大电容的设备的意思。

无功功率不能说是损耗,是可以补偿的。

阻性负载:灯泡,灯管,发热丝等.什么是阻性负载?感性负载?容性负载?解答这个问题前先解释几个名词:有功功率、无功功率、视在功率。

有功功率:在交流电路中,凡是消耗在电阻元件上,功率不可逆转换的那部分功率(如转变为热能,光能,或机械能),称为有功功率;无功功率:电路中,电感元件建立磁场,电容元件建立电场消耗的功率称为无功率,这个功率是随交流电的周期,与电源不断的进行能量转换,而并不消耗能量;视在功率:交流电源所能提供的总功率,称为视在功率,在数值上即是,电压与电流的乘积,P=U*I(单位VA),视在功率即是交流电源的容量;阻性负载:即和电源相比当负载电流、负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等)。

通俗一点的讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载:通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机、变压器)。

通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。

例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。

此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生反电动势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。

因此,这类电器对供电波形的要求较高。

容性负载:电路中类似电容的负载,可以使负载电流超前负载电压一个相位差(和电源相比),降低电路功率因数。

容性负载和感性负载

容性负载和感性负载

容性负载和感性负载
容性负载通常是指具有容性参数的负载,感性负载是指具有感性参数的负载。

两者差别很大,但很多人往往分不清两者的区别,也不知道如何做出判断。

那么我们来看看容性负载和感性负载的区别。

容性负载和感性负载 1
真正意义上的感性负载是指负载电流滞后于负载电压的具有相位差特性的负载,或者是指电路中某些设备会同时消耗有功功率和无功功率,并且还具有线圈负载,这两种负载都称为感性负载。

容性负载是指符合电流超前电压特性的负载。

简单来说,充放电时不会出现电压突变,对应的功率因数为负。

容性负载和感性负载 2
生活中主要依靠气体传导发光的灯具都是感性负载,比如荧光灯、汞灯、金属卤化物灯等。

但是电路中有电容的一些用电设备都是纯容性负载,比如补偿电容。

比如Ubisch的功率补偿电容器就是一种用于电网无功补偿的电容器,可以有效降低电网的无功损耗。

容性负载和感性负载 3
电容和电感是指电路中电压和电流之间的相位关系,这种相位关系在交流电路中通常出现在三种情况下。

一个是当负载是纯电阻性时,电压和电流的相位将是相同的。

另一种是当负载含有电感时,电压相位会超前电流相位。

最后一种是负载含有容性负载时,电压相位会滞后于电流相位,或者也可以说电流相位超前于电压相位。

想要做一个具体
判断的话,也可以根据方法来做一下计算,阻抗计算方式为:Z=R+jX,只要X大于零,那么电路为感性负载,若是X小于零,那么电路为容性负载。

容性负载和感性负载不止一种,所以不难做出判断,而且差别很大。

即使不懂,也可以通过阻抗计算方法做出判断。

电气工程中的电力负载规范要求

电气工程中的电力负载规范要求

电气工程中的电力负载规范要求电力负载规范要求是电气工程中非常重要的一项指导标准,它对于电力系统的设计、施工和运行起着至关重要的作用。

本文将详细介绍电气工程中的电力负载规范要求,包括负载类型、负载计算方法、负载均衡原则以及负载管理等方面内容。

1. 负载类型电气工程中的负载类型分为三种:阻性负载、感性负载和容性负载。

阻性负载主要指灯具、电炉等纯阻抗性负载;感性负载主要指电动机、变压器等具有感抗特性的设备;容性负载主要指电容器等具有容抗特性的设备。

2. 负载计算方法在电力负载规范要求中,负载计算是电气工程中的重要环节。

根据负载类型的不同,电气工程师需采用不同的计算方法。

对于阻性负载和感性负载,通常采用功率因数法进行计算;对于容性负载,需考虑容抗的特性,采用容抗法进行计算。

3. 负载均衡原则负载均衡是指在电力系统设计中,合理分配和安排负载,确保各个相位的负载平衡。

负载不平衡会导致电力系统的不稳定、效率降低以及设备寿命缩短等问题。

在负载均衡原则中,应遵循电压平衡、电流平衡和功率平衡的原则,保持系统各个相位的电压、电流和功率相对稳定。

4. 负载管理负载管理是指对电力系统中的负载进行合理的管理和控制,以确保系统的正常运行。

负载管理包括负载容量评估、负载控制和负载监测等方面内容。

负载容量评估主要是对电力负载进行可靠性评估,确定系统的承载能力;负载控制则是针对系统中的负载进行适时的控制,避免超负荷运行;负载监测则是通过监测系统中的负载情况,及时发现负载异常和不平衡,以便及时采取纠正措施。

总结:电气工程中的电力负载规范要求对于电力系统的设计和运行起着至关重要的作用。

负载类型、计算方法、均衡原则和管理措施等方面的要求都是为了保障系统的正常运行和设备的正常工作。

电气工程师在设计和施工过程中,应严格按照电力负载规范要求进行操作,确保系统的稳定和可靠性。

什么是阻性负载

什么是阻性负载

什么是阻性负载什么是阻性负载?感性负载?容性负载?解答这个问题前先解释几个名词:有功功率、无功功率、视在功率。

有功功率:在交流电路中,凡是消耗在电阻元件上,功率不可逆转换的那部分功率(如转变为热能,光能,或机械能),称为有功功率;无功功率:电路中,电感元件建立磁场,电容元件建立电场消耗的功率称为无功率,这个功率是随交流电的周期,与电源不断的进行能量转换,而并不消耗能量;视在功率:交流电源所能提供的总功率,称为视在功率,在数值上即是,电压与电流的乘积,单位VA,视在功率即是交流电源的容量;阻性负载:Resistive load即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等)通俗一点的讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载Inductive Load通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。

例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。

此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生*势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。

因此,这类电器对供电波形的要求较高。

容性负载Capacitive load电路中类似电容的负载,可以使负载电流超前负载电压一个相位差(和电源相比),降低电路功率因数。

一般把负载带电容参数的负载,即符合电压滞后电流特性的负载成为容性负载。

充放电时,电压不能突变。

其对应的功率因为为负值。

对应的感性负载的功率因数为正值。

一般电源控制类产品,所给出的负载,如未加说明则是给出的是视在功率;即总容量功率;它既包括有功功率,也包括无功功率;。

容性负载理解

容性负载理解

容性负载的反射感性负载:即和电源相比当负载电流滞后负载电压一个相位差时负载为感性容性负载:即和电源相比当负载电流超前负载电压一个相位差时负载为容性(如负载为补偿电容)阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯:电炉)所有的实际接收器都有输入门电容,接收器的封装引线与返回路径间也可能存在电容,这样就相当于在传输线的末端端接了一个容性负载,如图1所示。

系统的响应波形与单纯开路完全不同,因为,电容是一个与时间相关的负载,它的瞬态阻抗随时间变化而变化,时域中电容的阻抗为(3-42)dr式中,Vc,= VL表示电容器两端的瞬态电压,C为电容量。

图1容性末端负载的反射如果信号上升速度快于电容充电速度,那么在信号上升沿刚刚到达时电容两端电压将迅速上升,阻抗很小。

随着电容不断充电,电容两端的电压变化率缓慢下降,电容阻抗明显增大,时间足够长后,电容充电饱和,就相当于开路。

瞬态阻抗决定反射系数,随着电容充电到饱和,反射系数也经历由一1到1的变化,这种变化带来波形的特殊变化情形,如图图3所示给出了当末端电容分别为0pF、2pF、5pF、10pF时,仿真得到源端电压Vinput及负载电压VL的波形。

图2末端负载电容变化时的源端电压(如负载为电动机;变压器;)可见,容性负载的存在给接收端信号带来了下冲噪声及上升时间的变长。

事实上,就像通过电阻向电容充电, 充电过程的10 %〜90 % 的上升时间记为^10—90 ~ 2Z Q C (3-43)其中,Zo 为传输线特性阻抗。

容性负载将给接收端信号的 10 %〜90 %的上升时间带来时延。

例如,电容为2pF ,传输线阻抗为50Q 时,时延约为0.2 ns 。

对于上升时间Ins 的信号,无足轻重,但对于上升时间 0 , 1 ns 的信号,从图3所示中就可以看出它的影响。

此外,电容越大,其影响也就越大。

除终端电容外,测试焊盘、过孔、拐角、桩线等还会在均匀传输线的中途引入容性加载阻抗,用 “Hyperlynx ”仿真如图4所示的电 路得到的结果如图4所示。

空开的选型标准

空开的选型标准

空开的选型标准空气开关的型号:C65∕D65D代表动力,C代表照明。

空气开关的选型要根据使用环境、负载类型、额定电流等因素综合考虑。

1.负载类型负载类型分为纯阻性、感性和容性三种,不同类型的负载需要选择不同种类和容量的空气开关。

2.使用环境使用环境包括温度、湿度、海拔高度等因素,应该选择具有相应特性的空气开关。

3.额定电流空气开关的额定电流应该略大于负载额定电流,以确保安全可靠。

空气开关选型计算公式根据所需负载的电流和电压,可以通过如下公式计算所需空气开关的额定电流:1.纯阻性负载额定电流=负载电流2.感性负载额定电流=负载电流×校正因子其中,校正因子取值范围为1.2~1.6,具体取值应根据负载类型和使用环境确定。

3.容性负载额定电流=负载电流÷校正因子校正因子的取值范围同上。

一、目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、C25、C32、C40、C60、C80、C1o0、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装650OW热水器要用C32,安装7500W、850OW热水器要用C40的空开。

二、工业上常见的型号有:动力电路用DW和DZ型;分20,32,50,63,80,100,125,160,250,400,600,800,IOoO(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为51016(15)202532(30)405060(63)o 要点:1.空气开关额定电压大于等于线路额定电压;2.空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

例:DZ47-60AC25:DZ47——系列微型断路器(还有很多系列,基本都是厂家命名的)60——框架等级为60AC——瞬时脱扣过流倍数按照明类,如5~7或7~10倍,D为动力型10~14倍空气开关是用来保护电线及防止火灾,所以是要根据电线的大小选配的而不是根据电器的功率选配的。

感性负载与容性负载的区别完整版

感性负载与容性负载的区别完整版

感性负载与容性负载的区别HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】感性负载与容性负载的区别线圈负载叫感性,电容负载叫容性,纯电阻负载叫阻性比如电机是感性负载,电容是容性负载,电炉电阻丝,白炽灯,碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是:电阻性负载:电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载:允许电流流过,但电流滞后于电压,可储能于电感。

容性负载:阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是:电阻性负载:电流电压的相位相同。

感性负载:电流滞后于电压。

容性负载:电流超前于电压。

电机类的设备都算是感性负载,开关电源类的,如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位,纯感性的话电压相位超前电流相位90度,纯容性负载就是工作时电压相位滞后于电流相位,纯容性负载的话电压相位滞后于电流相位90度。

1)感性无功功率在用电设备中,凡是用绕组和磁铁组成的,在交流电路中产生电和磁交变的功能。

在能量转换过程中,有部分磁能仍回复到电能,那部分电流没有消耗有功功率,称为感性无功功率。

在电感性负载的电路中,电流滞后电压一个角度Ψ,cosΨ称为功率因数。

(2)容性无功功率在电容器二块极板间产生充放电,电容电流不消耗有功功率,这个电流引起的功率称为容性无功功率。

在电容性负载的电路中,电流超前电压一个角度Ψ,cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

(3)无功功率补偿的原理在交流电路中,纯电阻负载电流I R与电压U同相位;纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为,可互相抵消,所以在电源向负载供电时,感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。

感性负载与容性负载的区别

感性负载与容性负载的区别
(3)无功功率补偿的原理
在交流电路中,纯电阻负载电流IR与电压U同相位;纯电感负载电流IL滞后电压纯电容负载电流IC则超前于电压。也就是说纯电感和纯电容中的电流相位差为,可互相抵消,所以在电源向负载供电时,感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。这样感性负载所需要的无功功率可就地解决,减少负载与电源间能量交换的规模,减少损耗无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换。这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功功率补偿的基本原理。
一、谐波:我国电网的频率为50Hz,凡是高于50Hz的频率的波都称为谐波。谐波是以倍加形式产生,也就是说频率为50的倍数:100、150、200……,凡是 高于50Hz的波称为高谐波。
电压与电流的乘积,单位VA,视在功率即是交流电源的容量;
阻性负载: 即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等)通俗一点的讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。
感性负载:通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生*势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。因此,这类电器对供电波形的要求较高。

电焊机负载的特点

电焊机负载的特点

电焊机负载的特点一、电阻性负载电焊机在正常工作时,主要负载是电阻性负载。

电阻性负载是指电焊机的输出电流通过焊条和工件产生的电阻热,使焊条熔化并形成焊接接头。

这种负载的特点是电流和电压成正比关系,功率因数接近1,且电流和电压的相位差接近0°。

二、感性负载感性负载是指电焊机在工作时,除了电阻性负载外,还包括由于焊条和工件的磁场作用产生的感性电流。

这种负载的特点是电流滞后于电压,功率因数较低,且电流和电压的相位差较大。

三、容性负载容性负载是指电焊机在工作时,由于焊条和工件之间的电容效应产生的容性电流。

这种负载的特点是电流超前于电压,功率因数较高,且电流和电压的相位差较小。

四、阻感性负载阻感性负载是指电焊机在工作时,同时存在电阻性和感性负载的情况。

这种负载的特点是功率因数较低,电流滞后于电压,且电流和电压的相位差较大。

五、阻容性负载阻容性负载是指电焊机在工作时,同时存在电阻性和容性负载的情况。

这种负载的特点是功率因数较高,电流超前于电压,且电流和电压的相位差较小。

六、功率因数滞后在电焊机工作过程中,由于感性负载的存在,功率因数通常会滞后。

这意味着电焊机的输入电流滞后于输入电压,导致电源的利用率较低。

七、功率因数超前在电焊机工作过程中,由于容性负载的存在,功率因数有时会超前。

这意味着电焊机的输入电流超前于输入电压,导致电源的利用率较高。

八、电流波形畸变由于电焊机在工作过程中会产生非线性负载,因此其输出电流波形可能会发生畸变。

这可能会导致电源侧的谐波干扰和无功功率等问题。

九、电压波形畸变同样地,由于电焊机的非线性负载特性,其输入电压波形也可能会发生畸变。

这可能会对其他设备造成干扰和影响。

感性负载与容性负载的区别(终审稿)

感性负载与容性负载的区别(终审稿)

感性负载与容性负载的区别公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]感性负载与容性负载的区别线圈负载叫感性,电容负载叫容性,纯电阻负载叫阻性比如电机是感性负载,电容是容性负载,电炉电阻丝,白炽灯,碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是:电阻性负载:电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载:允许电流流过,但电流滞后于电压,可储能于电感。

容性负载:阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是:电阻性负载:电流电压的相位相同。

感性负载:电流滞后于电压。

容性负载:电流超前于电压。

电机类的设备都算是感性负载,开关电源类的,如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位,纯感性的话电压相位超前电流相位90度,纯容性负载就是工作时电压相位滞后于电流相位,纯容性负载的话电压相位滞后于电流相位90度。

1)感性无功功率在用电设备中,凡是用绕组和磁铁组成的,在交流电路中产生电和磁交变的功能。

在能量转换过程中,有部分磁能仍回复到电能,那部分电流没有消耗有功功率,称为感性无功功率。

在电感性负载的电路中,电流滞后电压一个角度Ψ,cosΨ称为功率因数。

(2)容性无功功率在电容器二块极板间产生充放电,电容电流不消耗有功功率,这个电流引起的功率称为容性无功功率。

在电容性负载的电路中,电流超前电压一个角度Ψ,cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

(3)无功功率补偿的原理在交流电路中,纯电阻负载电流I R与电压U同相位;纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为,可互相抵消,所以在电源向负载供电时,感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。

电气负载分类

电气负载分类

电气负载分类电气负载是指在电力系统中接受电能供应的设备或装置。

根据其性质和特点的不同,电气负载可以分为多种类型。

本文将从不同的角度对电气负载进行分类和介绍。

一、按功率大小分类1. 小功率负载:指功率较小的电气设备,如家用电器、办公设备等。

这类负载的功率一般在几千瓦以下,对电力系统影响较小。

2. 中功率负载:指功率在几千瓦至几十千瓦之间的负载,如商业建筑、工业设备等。

这类负载对电力系统的影响较大,需要合理规划和管理。

3. 大功率负载:指功率在几十千瓦以上的负载,如工业生产线、大型机械设备等。

这类负载对电力系统的影响非常大,需要进行专门的电力供应设计和运行管理。

二、按使用领域分类1. 家庭负载:包括家用电器、照明设备、通信设备等。

这类负载主要用于满足家庭日常生活的电能需求,功率较小。

2. 商业负载:包括商场、写字楼、酒店等商业建筑内的负载。

这类负载一般功率较大,同时对电力质量要求较高,需要稳定供电。

3. 工业负载:包括工厂、车间等工业生产场所的负载。

这类负载功率大,需求稳定供电,并且对电力质量有较高的要求。

4. 农业负载:主要包括农田灌溉、温室设备等。

这类负载功率较大,但使用时间较短,需求灵活供电。

三、按电气特性分类1. 阻性负载:如电炉、电热器等,通过电阻消耗电能,将电能转化为热能。

2. 容性负载:如电容器、电容式补偿装置等,通过电容器储存电能,用于电力补偿和调节。

3. 感性负载:如电感器、电感式补偿装置等,通过感应电流储存和释放电能,用于电力补偿和调节。

4. 混合负载:同时具有阻性、容性和感性特性的负载,如大型电动机。

四、按工作方式分类1. 恒定负载:负载的功率、电流、电压等参数基本保持不变,如电阻器、电热器等。

2. 变动负载:负载的功率、电流、电压等参数会随时间或工作状态的变化而变化,如电动机、电焊机等。

3. 非线性负载:负载的电流和电压之间不是简单的线性关系,如电子设备、计算机等。

五、按电力质量要求分类1. 重要负载:对电力供应的可靠性和质量要求较高的负载,如医院的重要设备、通信基站等。

感性负载

感性负载

感性负载编辑目录1定义2解释3危害4举例1定义通常情况下,一般把带有电感参数的负载称之为感性负载。

确切讲,应该是负载电流滞后负载电压一个相位差特性的为感性负载,如变压器,电动机等负载,称为感性负载。

感性负载:是指有些设备在消耗有功功率时还会消耗无功功率。

感性负载:有线圈负载的电路,叫感性负载。

2解释用电器分成:a.阻性负载。

b.容性负载。

c.感性负载,感性负载和容性负载不做有用功,除阻性负载外,多数为感性负载,为一组电感,通常用来补偿电路中的容性电流,因此补偿的时候多数就用电容来补偿,从而使纯容性负载(一组电容)用得比纯感性负载多。

对于灯具来讲,靠气体导通发光的灯具就是感性负载,如:日光灯、高压钠灯、汞灯、金属卤化物灯等;靠电阻丝发光的属于阻性负载,如:碘钨灯、白炽灯、电阻炉、烤箱、电热水器、热油汀等。

[1]应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等,这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。

例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。

[2]电感对电流的变化有抗拒作用。

当流过电感器件的电流变化时,在其两端产生感应电动势,其极性是阻止电流变化的。

当电流增加时,将阻止电流的增加,当电流减小时,将反过来阻止电流的减小。

这使得流过电感的电流不能发生突变,这是感性负载的特点。

低阻测量时,对于感性负载问题:1避免用脉冲式测量2决定于L/R时间常数。

3危害由于感性负载在接通电源或者断开电源的一瞬间,会产生反电动势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。

因此,这类电器对供电波形的需要较高。

开关旁边并联电容是为了在开关断开时减少开关断开的两个触点之间形成的电弧;开关闭合时,则没有消除电火花的作用。

因为开关所接的电路中,常常都属于感性负载,感性负载在断电时由于电流不能突变,因此会在断开的两个触点之间形成的电弧,这个电弧一方面对触点造成损坏作用(容易拉成毛刺),一方面影响电路的断开时间;加上电容后,由于电容两端电压不能突变,使触点两端的电压也不能突变,因此就没有火花形成,其可吸收尖锋电压,起到保护触点的作用和及时断开电路的作用,防止击穿。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

感性负载与容性负载的区别
线圈负载叫感性,电容负载叫容性,纯电阻负载叫阻性
比如电机是感性负载,电容是容性负载,电炉电阻丝,白炽灯,碘坞灯等是阻性负载
在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是:
电阻性负载:电流电压的关系符合基本欧母定律,I=U/R。

感性负载:允许电流流过,但电流滞后于电压,可储能于电感。

容性负载:阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是:
电阻性负载:电流电压的相位相同。

感性负载:电流滞后于电压。

容性负载:电流超前于电压。

电机类的设备都算是感性负载,开关电源类的,如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位,纯感性的话电压相位超前电流相位90度,纯容性负载就是工作时电压相位滞后于电流相位,纯容性负载的话电压相位滞后于电流相位90度。

1)感性无功功率在用电设备中,凡是用绕组和磁铁组成的,在交流电路中产生电和磁交变的功能。

在能量转换过程中,有部分磁能仍回复到电能,那部分电流没有消耗有功功率,称为感性无功功率。

在电感性负载的电路中,电流滞后
电压一个角度Ψ,cosΨ称为功率因数。

(2)容性无功功率在电容器二块极板间产生充放电,电容电流不消耗有功功率,这个电流引起的功率称为容性无功功率。

在电容性负载的电路中,电流超前电压一个角度Ψ,cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无
功功率而提高功率因数。

(3)无功功率补偿的原理在交流电路中,纯电阻负载电流IR与电压U同
相位;纯电感负载电流IL滞后电压纯电容负载电流IC则超前于电压。

也就是说纯电感和纯电容中的电流相位差为,可互相抵消,所以在电源向负载供电时,感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决,减少负
载与电源间能量交换的规模,减少损耗.
无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换。

这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功功率
补偿的基本原理。

有功功率:在交流电路中,凡是消耗在电阻元件上,功率不可逆转换的那部分功率(如转变为热能,光能,或机械能),称为有功功率;
无功功率:电路中,电感元件建立磁场,电容元件建立电场消耗的功率称为无功率,这个功率是随交流电的周期,与电源不断的进行能量转换,而并不消耗能量;视在功率:交流电源所能提供的总功率,称为视在功率,在数值上即是,电压与电流的乘积,单位VA,视在功率即是交流电源的容量;
阻性负载:
即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等)
通俗一点的讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载
通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。

例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。

此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生*势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。

因此,这类电器对供电波形的要求较高。

容性负载
电路中类似电容的负载,可以使负载电流超前负载电压一个相位差(和电源相比),降低电路功率因数。

一般把负载带电容参数的负载,即符合电压滞后电流特性的负载成为容性负载。

充放电时,电压不能突变。

其对应的功率因为为负值。

对应的感性负载的功率因数为正值。

一般电源控制类产品,所给出的负载,如未加说明则是给出的是视在功率;即总容量功率;它既包括有功功率,也包括无功功率;
而一般感性负载说明中给出的往往是有功功率的大小,例如荧光灯,标注为
15~40瓦的荧光灯,镇流器消耗功率约为8瓦,实际在考虑用定时器,感应开关在控制它时,则要加上这8瓦;
具体不同的产品感性部分,即无功功率的大小,可以通过其给出的功率因数来计算。

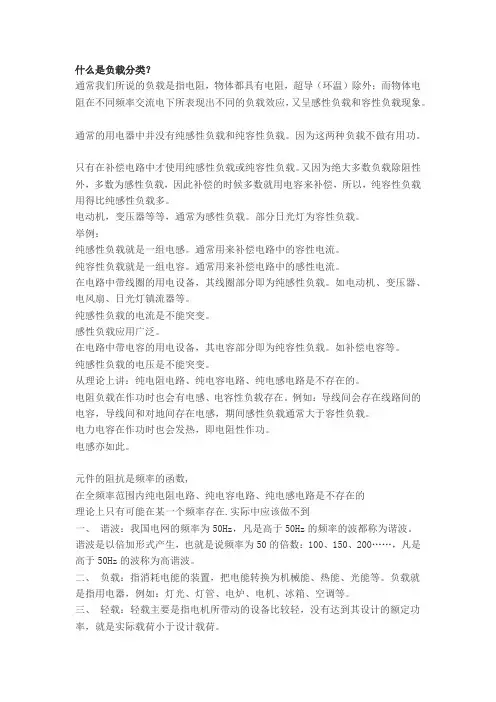

混联电路中容抗比感抗大,电路呈容性反之为感性。

通常的用电器中并没有纯感性负载和纯容性负载。

因为这两种负载不做有用功。

只有在补偿电路中才使用纯感性负载或纯容性负载。

又因为绝大多数负载除阻性外,多数为感性负载,因此补偿的时候多数就用电容来补偿,所以,纯容性负载用得比纯感性负载多。

如电动机,变压器等等,通常为感性负载。

部分日光灯为容性负载。

举例:
纯感性负载就是一组电感。

通常用来补偿电路中的容性电流。

在电路中带线圈的用电设备,其线圈部分即为纯感性负载。

如电动机、变压器、电风扇、日光灯镇流器等。

纯感性负载的电流是不能突变。

感性负载应用广泛。

在电路中带电容的用电设备,其电容部分即为纯容性负载。

如补偿电容等。

纯感性负载的电压是不能突变。

从理论上讲:纯电阻电路、纯电容电路、纯电感电路是不存在的。

电阻负载在作功时也会有电感、电容性负载存在。

例如:导线间会存在线路间的电容,导线间和对地间存在电感,期间感性负载通常大于容性负载。

电力电容在作功时也会发热,即电阻性作功。

电感亦如此。

元件的阻抗是频率的函数。

在全频率范围内纯电阻电路、纯电容电路、纯电感电路是不存在的。

理论上只有可能在某一个频率存在.实际中应该做不到。

一、谐波:我国电网的频率为50Hz,凡是高于50Hz的频率的波都称为谐波。

谐波是以倍加形式产生,也就是说频率为50的倍数:100、150、200……,凡是高于50Hz的波称为高谐波。

二、负载:指消耗电能的装置,把电能转换为机械能、热能、光能等。

负载就是指用电器,例如:灯光、灯管、电炉、电机、冰箱、空调等。

三、轻载:轻载主要是指电机所带动的设备比较轻,没有达到其设计的额定功率,就是实际载荷小于设计载荷。

四、变载:变载是指电机在运行过程中,所带动的载荷在不断的发生变化,有时重,有时轻,反应到电机上为有时输出的功率大,有时小。

在电压一定的情况下,电流随负载变化而变化。

例如:锷式破碎机、各种压力机、冲压机床、抽油
机、压缩机、油压机、电动衣车等。

五、恒载:恒载也称为固定负载,就是电机在运行过程中,负荷基本不变,电机的输出功率和电流基本是一个恒定的值。

轻载可能是恒载。

六、超载运行:超载运行是指电机处在一种超过本身载荷能力的运行。

比如说一个55KW的电机额定电流为110A,而在实际运行当中电流超过110A,就是超载运行,长期处于超载运行的设备会受到损坏,减少其使用寿命。

七、负载率:负载率是实际工作电流与额定电流的比值。

负载率=实际工作电流÷额定电流×100%
八、电机额定功率与额定电流的关系:一般讲,电机的额定电流是额定功率的2倍。

例如:一个37KW的电机,它的额定电流大约是37*2=74A
一个100KW的电机,它的额定电流大约是100*2=200A
九、感性负载、阻性负载:对于灯具来讲,靠气体导通发光的灯具就是感性负载,靠电阻丝发光的属于阻性负载,感性负载如:日光灯、高压钠灯、汞灯、金属卤化物灯等。

阻性负载如:碘钨灯、白炽灯、电阻炉、烤箱、电热水器、热油汀等。

电机也属于感性负载。

十、几种常用灯光的实际工作电流:(在电网电压220V情况下)
1、400W高压钠灯单只灯,工作电流为3.1~3.3A。

2、250W高压钠灯单只灯,工作电流为2.0~2.3A。

3、400W金属卤化物灯单只灯,工作电流为2.0~2.2A。

4、250W金属卤化物灯单只灯,工作电流为1.4~1.6A。

5、电感式镇流器40W日光灯单只灯,工作电流为0.28~0.30A。

6、电子式镇流器40W日光灯单只灯,工作电流为0.14~0.16A。

根据以上数据可知,灯光耗电除灯光本身外,镇流器也消耗电能。

十一、在灯光电路中,如果全部采用电抗式镇流器,装上节电器后,电流会下降30%,但电子式日光灯电流基本无下降,线路中装有补偿装置,电流下降也比较少。
