工业自动化系统组成工业自动化系统是指通过计算机、传感器、执行器等设备实现对生产过程的自动化控制和管理的系统。
它由多个组成部份构成，包括控制系统、执行系统、感知系统和通信系统等。
下面将详细介绍工业自动化系统的组成。
一、控制系统控制系统是工业自动化系统的核心部份，用于对生产过程进行监控和控制。
它通常由PLC（可编程逻辑控制器）、DCS（分散控制系统）或者SCADA（监控与数据采集系统）等组成。
控制系统负责接收感知系统传来的数据，经过处理后发送控制信号给执行系统，以实现对生产过程的控制。
二、执行系统执行系统是负责执行控制系统发送的指令的部份。
它包括各种执行器和执行机构，如机电、气动装置、液压装置等。
执行系统接收控制系统发送的信号后，根据指令进行相应的动作，例如启动机电、打开阀门、调节温度等。
三、感知系统感知系统用于采集生产过程中的各种数据，包括温度、压力、流量、速度等。
它通常由传感器、仪表等设备组成。
感知系统将采集到的数据传输给控制系统，以供控制系统进行分析和决策。
四、通信系统通信系统用于实现各个部份之间的数据传输和通信。
它可以采用有线或者无线的方式进行数据传输。
通信系统可以将感知系统采集到的数据传输给控制系统，同时也可以将控制系统发送的指令传输给执行系统。
通信系统还可以将系统运行状态、报警信息等反馈给操作人员。
五、人机界面人机界面是工业自动化系统与操作人员之间的接口。
它通常由显示屏、键盘、鼠标等组成，用于显示系统运行状态、操作参数，并且提供操作界面供操作人员进行交互。
人机界面可以实时显示生产过程的数据和图形化界面，方便操作人员进行监控和控制。
六、数据存储与处理工业自动化系统还需要具备数据存储和处理的功能。
它可以将采集到的数据进行存储和分析，以便后续的数据分析和决策。
数据存储与处理可以通过数据库、云平台等方式实现，以保证数据的安全性和可靠性。
七、安全系统安全系统是工业自动化系统中必不可少的一部份。
它用于保护系统的安全和稳定运行，包括防火墙、入侵检测系统、备份与恢复系统等。
自动化系统和自动化装置介绍
自动化系统和自动化装置介绍随着科技的不断进步，自动化技术也在不断发展。
自动化系统和自动化装置已经成为现代工业生产的重要组成部分，其应用范围不仅限于工业生产，还涉及到交通、医疗、农业等领域。
本文将介绍自动化系统和自动化装置的概念、分类以及应用。
一、自动化系统自动化系统是指由传感器、执行器、控制器和人机界面等组成的自动化控制系统。
其中，传感器用于获取被控对象的信息，执行器用于对被控对象进行控制，控制器用于对传感器和执行器进行控制，并通过人机界面与操作者进行交互。
自动化系统可以分为开环控制系统和闭环控制系统两种。
1.开环控制系统开环控制系统是指控制器仅根据输入信号进行控制，无法对输出进行反馈调节的控制系统。
该系统的特点是简单、易于实现，但受到外界干扰较大，控制精度较低。
常见的开环控制系统有计时控制系统、计数控制系统等。
2.闭环控制系统闭环控制系统是指控制器不仅根据输入信号进行控制，还能通过反馈调节输出信号的控制系统。
该系统的特点是稳定、精度高，但较为复杂。
常见的闭环控制系统有PID控制系统、自适应控制系统等。
二、自动化装置自动化装置是指利用自动化技术实现工业生产过程中各种操作的自动化设备。
自动化装置可以分为传动装置、控制装置和执行装置等三种。
1.传动装置传动装置是指利用电机、减速机等传动机构实现运动传递的装置。
常见的传动装置有传送带、链式输送机等。
2.控制装置控制装置是指利用控制器、继电器等设备对工业生产过程进行控制的装置。
常见的控制装置有PLC控制系统、机器人控制系统等。
3.执行装置执行装置是指能够将控制信号转化为运动或其他物理效应的装置。
常见的执行装置有气动元件、液压元件等。
三、自动化系统和自动化装置的应用自动化系统和自动化装置已经广泛应用于现代工业生产过程中。
例如，利用自动化系统和自动化装置可以实现工业生产自动化、智能化、柔性化，提高生产效率和质量。
同时，还可以降低能源消耗、减少环境污染，实现可持续发展。
工业自动化系统的架构与组成要素
监控与调度中心
数据采集与监控系统（SCADA）
监控调度中心是工业自动化系统的“大脑”，负责整个系统的监控、调度和管理。数据 采集与监控系统负责对各环节的数据进行采集、处理和显示，以及对整个系统的运行状
态进行监控。
数据库与管理软件
监控调度中心还需要建立数据库以存储大量的实时数据和历史数据，并配备相应的管理 软件对数据库进行管理，以便对生产过程进行分析和优化。
改善工作环境
自动化系统可以减轻工人的劳 动强度，改善工作环境，提高
工作效率。
工业自动化系统的历史与发展
历史回顾
工业自动化系统的历史可以追溯 到20世纪50年代，当时出现了第 一代工业机器人和自动生产线。
发展趋势
随着技术的不断进步，工业自动 化系统正朝着智能化、网络化、 集成化的方向发展。
技术创新
未来工业自动化系统将不断涌现 新的技术创新，如物联网、云计 算、大数据等技术的应用将进一 步推动工业自动化的发展。
06
工业自动化系统的案例分析
案例一：智能制造工厂的自动化系统架构
总结词
智能制造工厂的自动化系统架构是一个复杂且高度集 成的系统，它通过各种传感器、控制器和执行器实现 生产过程的自动化和智能化。
详细描述
智能制造工厂的自动化系统架构通常包括传感器、控制 器、执行器、人机界面和通信网络等组成部分。传感器 用于检测各种物理量，如温度、压力、流量等，并将这 些信息传输到控制器。控制器根据接收到的信息进行计 算和控制，然后通过执行器驱动相应的设备或机构进行 操作。人机界面可以让操作员监控和控制整个系统，而 通信网络则负责将各个组件连接在一起，实现信息的共 享和交互。
边缘计算在工业自动化中的应用
数据处理与分析
关于工业自动化术语的标准

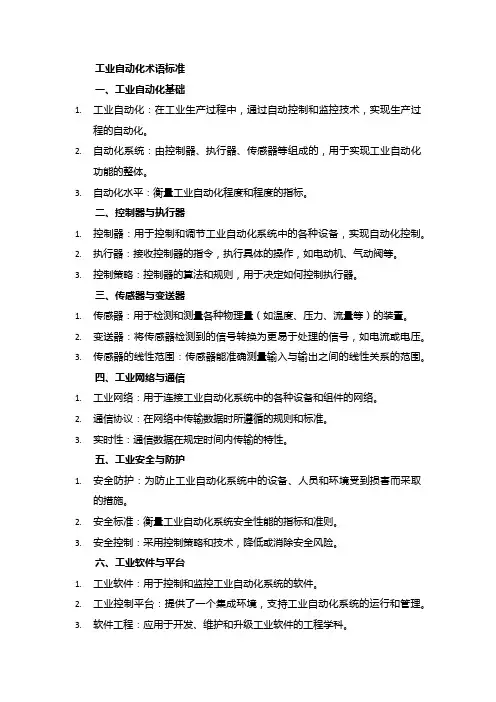

工业自动化术语标准一、工业自动化基础1.工业自动化：在工业生产过程中，通过自动控制和监控技术，实现生产过程的自动化。
2.自动化系统：由控制器、执行器、传感器等组成的，用于实现工业自动化功能的整体。
3.自动化水平：衡量工业自动化程度和程度的指标。
二、控制器与执行器1.控制器：用于控制和调节工业自动化系统中的各种设备，实现自动化控制。
2.执行器：接收控制器的指令，执行具体的操作，如电动机、气动阀等。
3.控制策略：控制器的算法和规则，用于决定如何控制执行器。
三、传感器与变送器1.传感器：用于检测和测量各种物理量（如温度、压力、流量等）的装置。
2.变送器：将传感器检测到的信号转换为更易于处理的信号，如电流或电压。
3.传感器的线性范围：传感器能准确测量输入与输出之间的线性关系的范围。
四、工业网络与通信1.工业网络：用于连接工业自动化系统中的各种设备和组件的网络。
2.通信协议：在网络中传输数据时所遵循的规则和标准。
3.实时性：通信数据在规定时间内传输的特性。
五、工业安全与防护1.安全防护：为防止工业自动化系统中的设备、人员和环境受到损害而采取的措施。
2.安全标准：衡量工业自动化系统安全性能的指标和准则。
3.安全控制：采用控制策略和技术，降低或消除安全风险。
六、工业软件与平台1.工业软件：用于控制和监控工业自动化系统的软件。
2.工业控制平台：提供了一个集成环境，支持工业自动化系统的运行和管理。
3.软件工程：应用于开发、维护和升级工业软件的工程学科。
七、工业数据与集成1.数据采集：从各种设备和系统中获取数据的过程。
2.数据处理：对采集到的数据进行处理、分析和解释的过程。
3.数据集成：将不同来源的数据进行整合，以提供统一的数据视图。
4.数据可视化：将数据以图形或图表的形式展示，便于理解和分析。
八、工业能源管理1.能源管理：在工业自动化系统中，对能源的生成、转换和使用进行管理和优化的过程。
2.能效：设备或系统在单位时间内完成特定任务所消耗的能源量。
工业自动化系统组成
工业自动化系统组成引言概述:工业自动化系统是现代工业生产中的重要组成部份，它能够提高生产效率、降低生产成本、减少人为错误，实现生产过程的自动化控制。
工业自动化系统由多个部份组成，每一个部份都发挥着重要的作用。
一、传感器与执行器1.1 传感器：传感器是工业自动化系统中的重要组成部份，它能够将物理量转换成电信号，如温度、压力、光强等。
传感器可以实时监测生产过程中的各种参数，为控制系统提供准确的数据。
1.2 执行器：执行器是传感器的补充，它能够根据控制系统的指令执行相应的动作，如开关、调节阀、机电等。
执行器能够实现对生产过程的精确控制，保证生产的稳定性和效率。
二、控制器2.1 PLC（可编程逻辑控制器）：PLC是工业自动化系统中常用的控制器，它能够根据预先编写的程序对生产过程进行自动控制。
PLC具有高可靠性、灵便性和扩展性，适合于各种工业场景。
2.2 DCS（分布式控制系统）：DCS是一种集中控制和分散执行的控制系统，适合于大型工业生产过程。
DCS能够实现对整个生产过程的集中监控和控制，提高生产效率和质量。
2.3 SCADA（监控数据采集与监控系统）：SCADA系统是用于监控和控制工业生产过程的软件系统，它能够实时采集和显示生产过程中的数据，并进行远程控制。
SCADA系统能够匡助生产管理人员及时了解生产情况，做出及时决策。
三、通信网络3.1 以太网：以太网是工业自动化系统中常用的通信网络，它能够实现各个设备之间的数据传输和通信。
以太网具有高速、稳定的特点，适合于工业生产过程中大量数据的传输需求。
3.2 无线通信：无线通信技术在工业自动化系统中也得到广泛应用，它能够实现设备之间的无线数据传输和通信。
无线通信技术可以减少布线成本，提高系统的灵便性和可靠性。
3.3 工业总线：工业总线是用于工业自动化系统中各个设备之间进行数据通信的专用通信协议，它能够实现设备之间的实时数据交换和通信。
工业总线能够提高系统的稳定性和可靠性。
工业自动化系统操作与维护手册

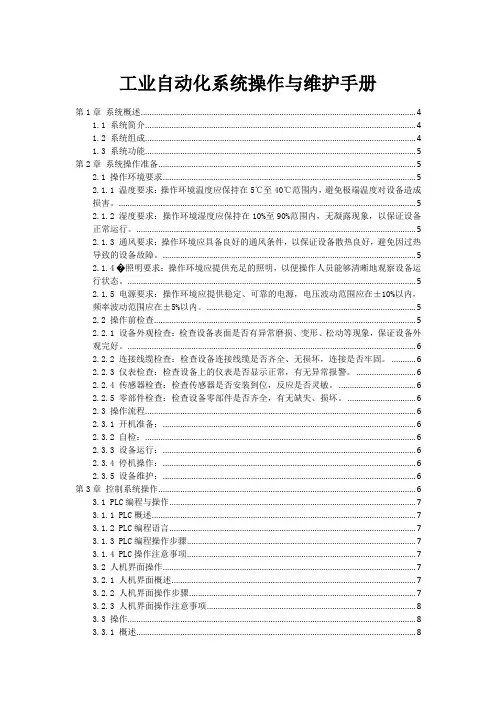

工业自动化系统操作与维护手册第1章系统概述 (4)1.1 系统简介 (4)1.2 系统组成 (4)1.3 系统功能 (5)第2章系统操作准备 (5)2.1 操作环境要求 (5)2.1.1 温度要求：操作环境温度应保持在5℃至40℃范围内，避免极端温度对设备造成损害。
