第一章 ls230激光粒度仪(实验)
第一章 ls230激光粒度仪(实验)(讲课适用)
优选课堂
23
库尔特双透镜专利技术
库尔特技术
其它技术
不能使相同小颗粒 的光线落在相同角 度的探测器上
透镜的作用--使粒径相同的颗粒产生的平行散射光聚焦于 同一角度位置上的探测器，达到准确测量的目的
双透镜使信号采集保持一致性，降低系统了误差
优选课堂
24
4、亚微米颗粒测量技术
激光粒度仪应用 1、衍射理论处理颗粒在小角度区域内的散射 光，解析0.1um以上颗粒粒度 2、颗粒在大角度区域散射光强度差异，解析 0.1um以下颗粒粒度
Back Scattering Detectors
135o
BS2
Wide Angle Forward Scattering Detectors
120o
BS1
60o
LA2
45o
30o
LA1
Diode
9 Side scattering detectors
FA
32 element logarithmically spaced detector array for small angles
优选课堂
27
库尔特多波长偏振光强度差分析法
起偏器可产生 三种波长的、 分别为水平、 垂直方向的共 六种偏振光
光源
六个大D角ETE度CTO探RS 测器
起偏器 FILTER WHEEL
SAMPLE CELL
BEAM MONITOR
优选课堂
28
理论依据
--为什么采用多波长？
--为什么采用偏振光强度差？
维修工程师---专一产品维修，长期稳定
维修件供应---国内设有保税仓库，保障
优选课堂
5
激光粒度仪特点
激光粒度仪讲解
激光粒度仪讲解激光粒度仪测定粒度分布组成一、试验目的本实验目的是测定粒子尺寸及粒度大小分布，通过试验了解激光粒度仪的工作原理及组成，学习激光粒度仪的使用及操作；掌握分布曲线所显示的粒度大小及分布情况。
颗粒及颗粒行为是无机非金属材科研究的基础。
因此，颗粒的表征和颗粒的测试具有同样的重要性。
粉体的粒度是颗粒在空间范围所占大小的线性尺度。
粒度越小，粒度的微细程度越大。
颗粒群是指含有许多颗粒的粉体或分散体系中的分散相。
若颗粒进度都相等或近似相等，称为单进度或单分散的体系或颗粒群。
实际颗粒所含颗粒的粒度大都有一个分散范围，常称为多进度的、多谱的或多分散的体系或颗粒群。
粒度分布是表征多分散体系中颗粒大小不均一程度的。
粒度分布范围越窄，其分布的分散程度就越小，集中度也就越高。
粒度分布测量中分为频率分布和累积分布。
累积分布横坐标表示各粒级的粒度；纵坐标表示在某Df以下的颗粒所占总颗粒的个数或质量百分数。
通过粒度分布曲线分析所显示的粒度大小和粒度大小分布，了解材料的研磨情况，推断出材料粒度不同其性能不同。
同时可以反映出材料性能不同与材料颗粒粒径的大小有关系。
二、试验仪器RISE—2008型激光粒度分析仪，1000ml烧杯二只，试样若干种类三、试验原理根据光学衍射和散射的原理，从激光器发出的激光束经显微物镜聚集，针孔滤波和准直后，变成直径约10mm的平行光束，该光束照射到待测的颗粒上，就发生了散射，散射光经傅立叶透镜后，照射到光电探测器上的任一点都对应于某一确定的散射角，光电探测器阵列由一系列同心环带组成，每个环带是一个独立的探测器，能将投射到上面的散射光线形地转换成电压，然后送给数据采集卡，该卡将电信号放大，再进行AID转化后送入计算机。
Rise-2008型激光粒度仪依据全量程米氏散射理论，充分考虑到被测颗粒和分散介质的折射率等光学性质，根据激光照射在颗粒上产生的散射光能量反演出颗粒群的粒度大小和粒度分布规律。

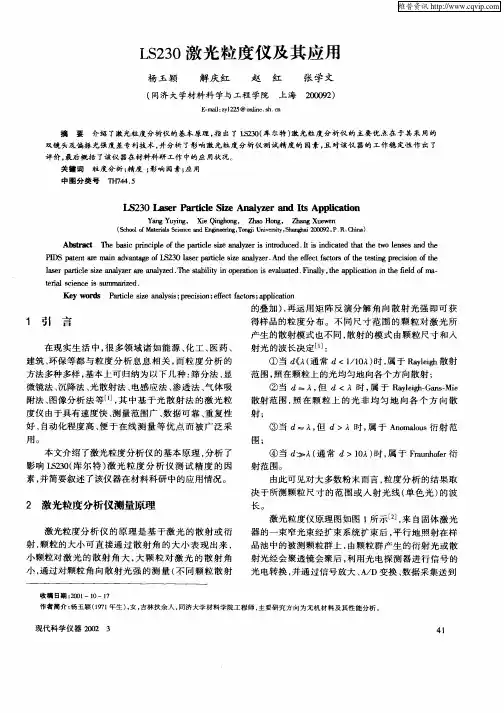

LS230
的叠加 ）再 运 用 矩 阵 反 演 分 解 角 向 散 射 光 度 分 布 。不 同 尺 寸 范 围 的颗 粒 对 激 光 所 产 生 的散 射 模 式 也不 同 ， 射 的模 式 由颗 粒 尺 寸 和 入 散 射光 的波 长决 定 【 ： １ ］
③ 当 ｄ— ， ｄ＞ 时 ， 于 Ａ ｏ ａｏｓ 射 范 但 属 ｎｍ ｌ 衍 ｕ
围；
本文介绍了激光粒度分析仪的基本原理 ， 分析 了 影响 １２０ 库尔特 ） ５ ３（ 激光粒 度分 析仪 测试 精度 的 因 素， 并简要叙述 了该仪器在材料科研中的应用情 况。
④当 ｄ 》 （ 常 ｄ＞ｌ Ａ 时 ， 于 Ｆａ ｎ ｏ ｒ 通 Ｏ） 属 ｒｕ ｈｆ 衍 ｅ 射范围。
双镜 头及偏 振光强度 差专利技 术 ， 并分析 了影响 激 光粒 度分 析仪 测试 精 度的 因素 ， 且对该 仪 器的 工作稳 定性 作 出了 评价 ， 最后概括 了该仪 器在材料 科研 工作 中的应 用状 况。
关键 词 粒度分 析 ； 度 ； 响 因素 ； 用 精 影 应
中图分类号
（ｃｏｌ ｆ ｔｒ ｌＳｉｎｅａｄ￣ Ｓｈ ｏ ｏ Ｍａ ｉｓ ｃ ｃ ｎ ｅ ａ ｅ ｅｒ ｓＴｎ ｎ ｅ ｉ ，ｈｎｈｉ Ｏ Ｏ２ Ｐ． Ｃ ｉａ ｅｌ ， ｏ￣ｉ ｉ ｒｔ Ｓ ａｇａ Ｏ９ ， Ｒ．ｈｎ ） ｎ Ｕ ｖ ｓｙ ２
Ａｂ ｔａ ｔ Ｔ ｅ ｂ ｓｃ ｐ ｎ ｉｌ ｆｔ ｅｐ ｒｉｌ ｉｅ ａ ａｙ ｅ ｓｉｔｏ ｕ ｅ Ｉ ｎ ｉａｅ ｈ ｔｔｅｔ ｅ ｓ ｓａ ｄ ｔｅ ｓｒ ｃ ｈ ａｉ ｒ ｃｐｅｏ ｈ ａｔ ｅｓｚ ｎ ｌｚ ｒｉ ｎｒｄ ｃ ｄ．ｔｉ ｉｄｃ ｔｄ ｔａ ｉ ｃ ｓ ｈ ｗｏｌｎ ｅ ｎ ｈ Ｐ ＤＳ ｐ ｔｎ ｌ ｉ ｄ ａ ｔｇ ｆＬ ２ ０ ｌｓ ｒｐ ｒ ｃｅｓｚ ｎ ｌｚ ｒ Ａｎ ｅ ｅ ｅ ｔｆｃｏｓｏ ｅ ｔｓ ｎ ｒｃｓｏ ｅ Ｉ ａｅ ｔａｅｍａｎ ａ ｖ ａ ｅｏ Ｓ ３ ａ ｅ ａ ｔ ｌ ｉｅａ ａｙ ｅ ． ｄ ｔ ｆ ｃ ａ ｔｒ ｔ ｅ ｔ ｇｐ ｅ ｉｉｎ ｏ ｔ ｎ ｉ ｈ ｆｈ ｉ ｆｈ ｌｓ ｒｐ ｒｉｌ ｉｅａ ａｙ ｅ ｒ ａｙ ｅ Ｔｈ ｔｂｌｔ ｎ ｏ ｅａ ｏ ｓｅ ａｕ ｔ ． ｎ ｌ ｔｅａ ｐ ｃ ｔ ｎｉ ｅｆｅｄ ｏ ｍａ ａｅ ａ ｔ ｅｓｚ ｌｚ ｒａｅａ ｌ ｚ ｄ． ｅｓａ ｉ ｙ ｉ ｐ ｒｔ ｎｉ ｖ ａｅ Ｆｉａｌ ｈ ｐ ｈ ａ ｏ ｎ ｔ ｌ ｃ ｎ ｎ ｉ ｉ ｌ ｄ ｙ， ｉ ｈ ｉ ｆ —
激光粒度仪实验报告
实验一LS230/VSM+激光粒度仪测定果汁饮料粒度1实验目的1.1了解激光粒度仪的基本操作；1.2了解激光粒度仪测定的基本原理。
2实验原理激光粒度分析仪的原理是基于激光的散射或衍射，颗粒的大小可直接通过散射角的大小表现出来，小颗粒对激光的散射角大，大颗粒对激光的散射角小，通过对颗粒角向散射光强的测量（不同颗粒散射的叠加），再运用矩阵反演分解角向散射光强即可获得样品的粒度分布。
激光粒度仪原理图如图1所示，来自固体激光器的一束窄光束经扩充系统扩充后，平行地照射在样品池中的被测颗粒群上，由颗粒群产生的衍射光或散射光经会聚透镜会聚后，利用光电探测器进行信号的光电转换，并通过信号放大、A/D 变换、数据采集送到计算机中，通过预先编制的优化程序，即可快速求出颗粒群的尺寸分布。
3实验试剂与仪器3.1实验样品：果汁饮料。
3.2实验仪器：LS230/VSM+激光粒度仪。
4实验步骤4.1按照粒度仪、计算机、打印机的顺序将电源打开，并使样品台里充满蒸馏水，开泵，仪器预热10分钟。
4.2进入LS230的操作程序，建立连接，再进行相应的参数设置：启动Run-run cycle（运行信息）（1）选择measure offset(测量补偿)，Alignment（光路校正），measure background（测量空白），loading（加样浓度），Start 1 run（开始测量（2）输入样品的基本信息，并将分析时间设为60秒，点击start（开始）。
如需要测量小于0.4μm以下的颗粒，选择Include PIDS，并将分析时间改为90秒后，点击start（开始）（3）泵速的设定根据样品的大小来定，一般设在50，颗粒越大，泵速越高，反之亦然。
4.3在测量补偿，光路校正，测量空白的工作通过后，根据软件的提示，加入样品控制好浓度，Obscuratio n应稳定在8-12%：假如选择了PIDS，则要把PIDS 稳定在40-50%，待软件出现ok提示后，点击Done（完成）。
激光粒度仪操作规程
激光粒度仪操作规程1、打开主机电源，预热15分钟。
2、开启分散器电源（干法或湿法根据实验的需要选一种）。
3、打开计算机Mastersizer 2000的应用软件。
4、干法的操作1）、打开压缩空体瓶，注意：出口压力指示的数值不能超过6 bar。
2）、在样品盘里加入处理好的样品（先调节样品槽出口的宽度，样品放置时尽量靠近出口处）。
3）、在软件操作界面的测量显示窗口中点击选项栏，然后是物质选项，光学特性，选择合适的样品物质，结果计算，模型，通用（对于未知样品），测量选项，测量栏，再是高级选项的测量，设置遮光度界限，下限设为0.5，上限为6。
4）、测量显示，文档，标记，输入样品名称等相关信息。
5）、选择测量背景栏，测量，手动，附件（打开干法附件，设定一定的压力值），到气流模式（要注意错误栏的提示），再回到测量显示窗口，点击开始按钮，仪器进行自动对光，激光强度一般在70左右，背景值在200以内即可，（随着仪器的使用年份的增加，激光强度会逐渐减弱，而背景值会增加）。
在干法附件窗口设置一定的进样速度，然后选择进样模式，在测量显示窗口的加入样品栏中可观察其激光遮光度，待激光遮光度处于设定的范围内时，点击测量样品栏，得到待测样品的测量结果。
6）、保存、打印分析测量结果。
7）、测量结束，清洁样品槽，并运行一次清洁SOP。
8）、分别关闭主机、分散器、真空设备的电源，气瓶的总阀门。
9）、5、湿法的操作1）、开启湿法进样器的电源。
再打开操作软件。
2）、设定泵的转速，如有必要则设定超声的强度和时间，在烧杯中加入800毫升左右的分散介质（通常是蒸馏水），然后打开泵，测量栏，手动，测量显示窗口，选项栏，测量选项窗口，物质栏，设定光学特性，选择正确的样品物质名称以及分散剂的名称，结果计算，模型，通用，确定，测量栏，高级选项的测量，设定激光遮光度界限。
下限为10，上限为20，确定，点击测量显示窗口的开始，加入样品，待激光遮光度处于设定的范围内时，即可“开始”测量样品。
第一章 ls230激光粒度仪(实验)讲解
用混合标准颗粒验证
探测器多的激光粒度仪
探测器少的激光粒度仪
库尔特激光粒度仪132枚探测器
探测器排列方式
扇形排布 直线形排布
库尔特十字形排布
优点：
当激光对焦发生上下左右任何一个方向偏离时，将造成检测角度在一个方向 偏大，另一个方向偏小，十字星排布方式使整体偏差抵消，不至于出现其它 排列方式造成所测数据整体偏大或偏小
FP
TR MR Power Control for laser
Red laser source = 633nm Red light Path Reverse Fourier l ens 550mm Bl ue li ght Path Sampl e Cell Beam dump for blue light source (Obs curat ion 2) Beam dump for red l aser (Obs curat ion 1)
不同颗粒的区别
大 颗 粒
小 颗 粒
0
角度
0
激光粒度仪光路图 大角度检测器
小角度检测器
检测器光强图---由各组份颗粒叠 加的光强图
不同的光强图反映各自粒度分布
体积%
0
粒径
体积%
0
粒径
小结
以上是激光粒度仪粒度分析的原理，在 此原理基础上各厂家开发的激光粒度仪 ---或由于瞄准不同的客户市场 ---或由于技术开发的原因 而采用不同的成本与技术投入，使得各 品牌粒度仪性能参差不齐
45
角度
亚微米颗粒散射光特点
ISO13320标准规定激光衍射技术分辩颗粒的下限为0.1um 但在大的角度区域，它们差异逐渐明显，因此，细分亚 微米颗粒粒度，要在大的角度上分析，而在此角度范围 衍射理论已不适用
激光粒度测定实验报告
一、实验目的1. 了解激光粒度测定原理及方法。
2. 掌握激光粒度仪的使用方法和操作步骤。
3. 通过实验，学会利用激光粒度仪测定粒度分布，并对实验结果进行分析。
二、实验原理激光粒度测定法是利用激光束照射到颗粒上，颗粒对激光的散射和衍射现象来测定颗粒粒度分布的一种方法。
当激光束照射到颗粒上时，颗粒会发生散射和衍射，散射光的强度与颗粒的粒度有关。
通过测量散射光的强度，可以确定颗粒的粒度分布。
实验中，激光束通过颗粒悬浮液，散射光经过透镜聚焦后，进入检测器。
检测器将散射光转换为电信号，经放大、处理和计算后，得到颗粒的粒度分布曲线。
三、实验仪器与试剂1. 仪器：激光粒度仪、粒度分布测试软件、显微镜、恒温水浴锅、超声波分散器、样品池、分析天平、滴管等。
2. 试剂：蒸馏水、无水乙醇、颗粒悬浮液（已知粒度分布）。
四、实验步骤1. 样品制备：将已知粒度分布的颗粒悬浮液用分析天平称量，加入适量蒸馏水，用超声波分散器分散均匀，制成待测样品。
2. 样品处理：将待测样品放入样品池中，用恒温水浴锅加热至室温。
3. 激光粒度仪操作：打开激光粒度仪，按照仪器说明书进行操作，设置相关参数，如激光波长、散射角、测量范围等。
4. 测量：将样品池放入激光粒度仪中，开始测量。
待测量完成后，记录数据。
5. 数据处理：将测量数据导入粒度分布测试软件，进行数据处理，得到颗粒的粒度分布曲线。
6. 结果分析：比较实验测得的粒度分布曲线与已知粒度分布曲线，分析实验结果。
五、实验结果与分析1. 实验测得的粒度分布曲线与已知粒度分布曲线基本吻合，说明实验结果可靠。
2. 通过分析实验结果，可以得出以下结论：（1）激光粒度测定法是一种快速、准确、可靠的粒度测定方法。
（2）实验过程中，样品制备、处理和操作步骤对实验结果有较大影响，应严格控制。
（3）激光粒度仪在测定粒度分布时，应注意仪器的操作和参数设置，以保证实验结果的准确性。
六、实验总结本次实验通过对激光粒度测定法的原理、仪器操作和数据处理的学习，掌握了激光粒度测定方法。
激光粒度仪测粒径步骤
激光粒度仪测粒径步骤嘿，朋友们！今天咱就来好好唠唠激光粒度仪测粒径的那些事儿。
你看啊，这激光粒度仪就像是一个超级厉害的小侦探，能帮我们把那些小小的颗粒粒径给弄个明明白白。
那怎么用它来大显身手呢？别急，听我慢慢道来。
首先呢，咱得把要测的样品准备好呀。
这就好比做饭得先有食材一样，可不能马虎。
把样品弄得匀匀的，不能有大块小块的差别太大，不然这个小侦探可就被你弄迷糊啦！然后呢，把准备好的样品小心翼翼地放进激光粒度仪里。
这时候啊，就好像把宝贝交给了它，得轻拿轻放呢。
接着呀，启动仪器，这就像是给小侦探发出了行动的信号。
激光开始在里面闪呀闪的，就像小侦探在努力工作，到处找线索呢。
这时候你可别去打扰它，让它安安静静地干活。
在这个过程中，你就想象一下，那些小颗粒就像一群调皮的小孩子，在激光的照射下，一个个都现了形。
激光粒度仪呢，就像个严厉又聪明的老师，把每个孩子的大小都分得清清楚楚。
等呀等呀，终于测完啦！这时候仪器会给我们一个结果，就像是小侦探交上了一份完美的答卷。
我们就可以根据这个结果，知道这些小颗粒的粒径啦！是不是很神奇呀？你说，这激光粒度仪测粒径是不是挺有意思的？就像一场小小的科学冒险！我们通过它，能了解到那些平时看不见摸不着的小颗粒的秘密。
而且啊，这个过程可不简单呢，每一步都得认真对待，不然得出的结果可就不准确啦。
咱再回过头来想想，从准备样品到最后得到结果，这一步步的，不就像是我们人生中的一个个小目标吗？都得用心去完成，才能得到满意的答案。
所以啊，朋友们，以后要是用到激光粒度仪测粒径，可一定要记住这些步骤哦，可别马马虎虎的。
让我们和这个小侦探一起，探索更多关于粒径的奥秘吧！这就是激光粒度仪测粒径的步骤啦，简单吧？哈哈！。
激光粒度仪实验报告
用激光粒度仪测定沸石的粒径分布一、实验目的初步掌握激光粒度仪及其配套软件的使用，并且用它来测定沸石的粒径分布。
二、实验原理激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。
由于激光具有很好的单色性和极强的方向性，所以在没有阻碍的无限空间中激光将会照射到无穷远的地方，并且在传播过程中很少有发散的现象。
如图1所示。
图1 激光束在无阻碍状态下的传播示意图米氏散射理论表明，当光束遇到颗粒阻挡时，一部分光将发生散射现象，散射光的传播方向将与主光束的传播方向形成一个夹角θ，θ角的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。
即小角度(θ)的散射光是有大颗粒引起的；大角度(θ1)的散射光是由小颗粒引起的，如图2所示。
进一步研究表明，散射光的强度代表该粒径颗粒的数量。
这样，测量不同角度上的散射光的强度，就可以得到样品的粒度分布了。
图2 不同粒径的颗粒产生不同角度的散射光为了测量不同角度上的散射光的光强，需要运用光学手段对散射光进行处理。
我们在光束中的适当的位置上放置一个富氏透镜，在该富氏透镜的后焦平面上放置一组多元光电探测器，不同角度的散射光通过富氏透镜照射到多元光电探测器上时，光信号将被转换成电信号并传输到电脑中，通过专用软件对这些信号进行处理，就会准确地得到粒度分布了，如图3所示。
图3 激光粒度仪原理示意图激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。
由于激光具有很好的单色性和极强的方向性，所以一束平行的激光在没有阻碍的无限空间中将会照射到无限远的地方，并且在传播过程中很少有发散的现象。
如图7所示。
当光束遇到颗粒阻挡时，一部分光将发生散射现象，如图8。
散射光的传播方向将与主光束的传播方向形成一个夹角θ。
散射理论和实验结果都告诉我们，散射角θ的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。
激光粒度仪讲解
激光粒度仪测定粒度分布组成一、试验目的本实验目的是测定粒子尺寸及粒度大小分布，通过试验了解激光粒度仪的工作原理及组成，学习激光粒度仪的使用及操作；掌握分布曲线所显示的粒度大小及分布情况。
颗粒及颗粒行为是无机非金属材科研究的基础。
因此，颗粒的表征和颗粒的测试具有同样的重要性。
粉体的粒度是颗粒在空间范围所占大小的线性尺度。
粒度越小，粒度的微细程度越大。
颗粒群是指含有许多颗粒的粉体或分散体系中的分散相。
若颗粒进度都相等或近似相等，称为单进度或单分散的体系或颗粒群。
实际颗粒所含颗粒的粒度大都有一个分散范围，常称为多进度的、多谱的或多分散的体系或颗粒群。
粒度分布是表征多分散体系中颗粒大小不均一程度的。
粒度分布范围越窄，其分布的分散程度就越小，集中度也就越高。
粒度分布测量中分为频率分布和累积分布。
累积分布横坐标表示各粒级的粒度；纵坐标表示在某Df以下的颗粒所占总颗粒的个数或质量百分数。
通过粒度分布曲线分析所显示的粒度大小和粒度大小分布，了解材料的研磨情况，推断出材料粒度不同其性能不同。
同时可以反映出材料性能不同与材料颗粒粒径的大小有关系。
二、试验仪器RISE—2008型激光粒度分析仪，1000ml烧杯二只，试样若干种类三、试验原理根据光学衍射和散射的原理，从激光器发出的激光束经显微物镜聚集，针孔滤波和准直后，变成直径约10mm的平行光束，该光束照射到待测的颗粒上，就发生了散射，散射光经傅立叶透镜后，照射到光电探测器上的任一点都对应于某一确定的散射角，光电探测器阵列由一系列同心环带组成，每个环带是一个独立的探测器，能将投射到上面的散射光线形地转换成电压，然后送给数据采集卡，该卡将电信号放大，再进行AID转化后送入计算机。
Rise-2008型激光粒度仪依据全量程米氏散射理论，充分考虑到被测颗粒和分散介质的折射率等光学性质，根据激光照射在颗粒上产生的散射光能量反演出颗粒群的粒度大小和粒度分布规律。
原理图如下：显微物激光器数据采集卡傅立叶透镜镜准直镜信号放大 AID转换光电探测器阵列待测颗粒印计算机采集打四、试验内容检查工作电源是否正常，仪器外壳接地必须接好；、1先开计算机电源，工作正常后，再开仪器电源；2、分钟；－20为了保证测试的准确性，仪器应预热153、运行颗粒粒度测量分析系统；4、打开分散介质液面刚好没过进水口上侧边缘，向样品池中倒入分散介质，5、，（排出循环系统的气泡）排水阀，当看到排水管有液体流出时关闭排水阀开启循环泵，使循环系统中充满液体；次基准系统自动记录前1按钮，使测试软件进入基准测量状态，6、点击按钮，系统进入动态测试次后，按下下步的测量平均结果，刷新完10 状态；（根据遮光比控制加入样将适量样品关闭循环泵和搅拌，抬起搅拌面板，7、品的量）放入样品池中，如有必要可加入相应的分散剂；（一般为启动超声，并根据被测样品的分散难易程度选择适当的超声时间8、；分50秒）分钟－19 并调节至适当的搅拌速度，使被测样品在样品池中分散均匀；、9启动搅拌器，。
粒度检测 粒度仪
粒度仪测果汁粒度激光粒度仪集成了激光技术、现代光电技术、电子技术、精密机械和计算机技术，具有测量速度快、动态范围大、操作简便、重复性好等优点，现已成为全世界最流行的粒度测试仪器。
实验目的：掌握用激光粒度仪对果汁粒度进行测试的原理和方法；学会对果汁粒度测试结果数据处理及分析。
激光粒度仪的原理激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。
由于激光具有很好的单色性和极强的方向性，所以在没有阻碍的无限空间中激光将会照射到无穷远的地方，并且在传播过程中很少有发散的现象。
如图1所示。
图1 激光束在无阻碍状态下的传播示意图米氏散射理论表明，当光束遇到颗粒阻挡时，一部分光将发生散射现象，散射光的传播方向将与主光束的传播方向形成一个夹角θ，θ角的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。
即小角度(θ)的散射光是有大颗粒引起的；大角度(θ1)的散射光是由小颗粒引起的，如图2所示。
进一步研究表明，散射光的强度代表该粒径颗粒的数量。
这样，测量不同角度上的散射光的强度，就可以得到样品的粒度分布了。
图2 不同粒径的颗粒产生不同角度的散射光为了测量不同角度上的散射光的光强，需要运用光学手段对散射光进行处理。
在光束中的适当的位置上放置一个富氏透镜，在该富氏透镜的后焦平面上放置一组多元光电探测器，不同角度的散射光通过富氏透镜照射到多元光电探测器上时，光信号将被转换成电信号并传输到电脑中，通过专用软件对这些信号进行处理，就会准确地得到粒度分布了，如图3所示。
图3 激光粒度仪原理示意图LS230/VSM+激光粒度仪操作原理1.按照粒度仪、计算机、打印机的顺序将电源打开，并使样品台里充满蒸馏水，打开泵，仪器预热10min。
2.进入LS230操作模式，建立联系，设置参数，启动Run-Run cycle（运行信息）。
①选择measure offset（测量补偿），Alignment（光路校正），measure background （测量空白），loading（加样），start 1 run。
粒度分布激光法实验报告
一、实验目的1. 了解激光粒度分布测量的原理和方法。
2. 掌握激光粒度分布测量仪器的操作方法。
3. 通过实验，测定粉末样品的粒度分布，并分析实验结果。
二、实验原理激光粒度分布测量是一种基于激光散射原理的颗粒尺寸分析方法。
当激光束照射到颗粒上时，会发生衍射或散射现象。
散射光的强度与颗粒的大小有关，通过测量散射光的强度，可以计算出颗粒的粒度分布。
实验原理如下：1. 激光束照射到颗粒上，颗粒发生散射，产生散射光。
2. 散射光通过光阑，进入光探测器。
3. 光探测器将散射光转化为电信号。
4. 根据电信号，计算出颗粒的粒度分布。
三、实验仪器与材料1. 激光粒度分布测量仪2. 粉末样品3. 精密天平4. 玻璃瓶5. 超声波清洗器6. 实验记录表四、实验步骤1. 样品准备：准确称取一定量的粉末样品，放入玻璃瓶中，用超声波清洗器清洗样品，使样品充分分散。
2. 仪器调试：打开激光粒度分布测量仪，按照说明书进行仪器调试，确保仪器处于正常工作状态。
3. 测量：将分散好的样品放入样品池中，调整样品池的位置，使激光束照射到样品上。
启动测量程序，记录测量数据。
4. 数据处理：将测量数据输入计算机，利用激光粒度分布测量仪自带的软件进行数据处理，得到粒度分布曲线。
五、实验结果与分析1. 实验结果根据实验数据，绘制粒度分布曲线，如下所示：（此处插入实验得到的粒度分布曲线图）2. 结果分析从实验结果可以看出，样品的粒度分布主要集中在d1-d2范围内，其中d1为最小粒度，d2为最大粒度。
在此范围内，粒度分布呈现出较为明显的峰值，说明样品中存在一定量的较大颗粒。
此外，曲线在d3处出现拐点，表明样品中存在少量微小颗粒。
六、实验结论1. 激光粒度分布测量法是一种快速、准确的颗粒尺寸分析方法，适用于粉末样品的粒度分布测定。
2. 通过实验，成功测定了样品的粒度分布，并得到了较为准确的实验结果。
3. 激光粒度分布测量法在实际生产中具有广泛的应用前景，可以为颗粒产品的质量控制和工艺优化提供有力支持。
激光粒度测定实验报告
激光粒度测定实验报告引言粒度测定是物料科学中一个重要的实验技术，它能够揭示物料的颗粒大小分布情况。
粒度分布对于许多工程和科学领域都具有重要的影响，比如在材料科学中，颗粒大小决定了材料的机械性能、吸附性能和反应活性等。
本实验通过激光粒度测定技术，研究了不同物料样品的粒度分布，并使用激光粒度仪来测量和分析样品的粒度分布特征。
实验目的1. 了解激光粒度测定原理；2. 掌握激光粒度测定实验操作步骤；3. 分析不同物料样品的粒度分布。
实验仪器与试剂1. 激光粒度仪；2. 不同物料样品。
实验步骤1. 将待测物料样品放入激光粒度仪的测量室中；2. 打开激光粒度仪，设置相关参数，如激光功率、扫描速度等；3. 开始测量，并记录得到的粒度分布数据；4. 对于每个样品，重复测量3次，取均值作为最终结果。
实验结果与讨论根据实验所得数据，我们得到了不同物料样品的粒度分布曲线。
以颗粒直径为横坐标，颗粒的数量百分比为纵坐标，可以得到不同物料样品的粒度分布情况。
根据实验结果还可以得到不同物料样品的粒径均值、均方根粒径和粒度分布的标准差等参数，从而可以对不同物料的粒度进行比较和分析。
通过对实验结果的分析与讨论，我们可以得出以下结论：1. 不同物料样品的粒度分布曲线形状各异，反映了物料的颗粒大小分布特征；2. 不同物料样品的粒径均值和粒径分布差异较大，说明不同物料的颗粒大小差异明显；3. 在一定的误差范围内，实验重复测量得到的结果较为一致，说明激光粒度测定具有一定的准确性和可靠性。
实验结论激光粒度测定技术是一种非常有效的测量物料粒度分布的方法。
通过该实验，我们了解了激光粒度测定的原理和操作步骤，并使用激光粒度仪对不同物料样品的粒度分布进行了测量和分析。
实验结果表明，不同物料样品的粒径分布具有差异性，激光粒度测定可用于研究和比较不同物料的颗粒大小特征。
参考文献1. [王胜华,程会斌,余敏,等,激光粒度仪测定微米级颗粒物料粒度实验研究](2. [李亮, 孙华, 张纾纾,等,激光粒度仪测定方解石微米粉末粒度分布](。
超细炸药颗粒度测试技术
超细炸药颗粒度测试技术
陈娅;陈捷;辛芳;胥志良
【期刊名称】《工程物理研究院科技年报》
【年(卷),期】2003(000)001
【摘要】物质的颗粒度大小及分布，直接联系着物质的性能和应用。
过去，对常
规10-20gm的炸药颗粒度研究较多，而对超细炸药颗粒度研究较少。
与常规炸药相比，超细炸药存在许多特殊性，如颗粒间更易团聚不易分散、在溶剂里表现出不同于大颗粒的溶解性等，使测试变得更复杂。
以超细TATB、超细BTF、超细HNS、超细RDX和超细HMX为对象，使用LS-230型激光粒度仪，对颗粒度测
试过程中涉及的各种测试条件(如分散介质的选择、分散剂选择、超声时间的确定、光学模型设置、运行时间等)进行研究，获得各种超细炸药的最佳测试条件，形成
基本完善的测试方法，并将测试结果与扫描电子显微镜及英国马尔文公司的Matersizer 2000型激光粒度仪的测试结果进行比较。
【总页数】2页(P378-379)
【作者】陈娅;陈捷;辛芳;胥志良
【作者单位】无
【正文语种】中文
【中图分类】TQ56
【相关文献】
1.超细炸药比表面积测试技术 [J], 陈娅;辛芳;罗毅坚;胥志良;陈捷
2.超细炸药高氯酸·[四氨·双(5-硝基四唑)]合钴(Ⅲ)的粒度分维特征 [J], 郁卫飞;黄辉;陈娅;曾贵玉;王平
3.射流撞击粉碎法制备超细炸药颗粒原理分析 [J], 张小宁;徐更光;王廷增
4.超细炸药粉体粒度测试条件的优化 [J], 唐卫平;高军林
5.超细RDX/Ni混合炸药的制备及其撞击感度研究 [J], 张涛;王保国;陈亚芳;宋本营;刘月胜
因版权原因，仅展示原文概要，查看原文内容请购买。
激光粒度仪ls-pop（6）操作规程
第一章用途和技术指标§1.1 用途本仪器用来测量各种粉体材料的尺寸分布（粒度分布）。
其适用场合包括研究机构、质量控制实验室、质量监督部门以及其他需要测量粒度分布的机构和部门。
§1.2技术和性能指标1.消耗功率测量单元 30W循环进样器 150W微型计算机 150W打印机 50W超声波清洗机(选购) 120W2.工作温度 10-30℃3.工作环境湿度＜85%4.外观尺寸主机 450×300×450mm（L×W×H）循环进样器（控制箱） 370×200×300mm 5.激光器种类： He-Ne功率： 1.5-3.0mw波长： 0.6328μm预期寿命： 2年6.粒径测量范围： 0.2-500μm重复性误差（粒径覆盖范围小于10的样品的D50值）：＜3%7.数据采样持续时间： 1-100sec.8.独立探测单元数： 329.进样系统静态样品池容积： 13.5ml循环进样器容积： 660ml循环速度： 3级10.数据输出、存贮和传输视频显示打印机硬拷贝计算机硬盘存贮远程传送１11.测试报告格式测量系统参数体积平均粒径累积百分比粒径(边界粒径)比表面积粒度分布曲线粒度分布表两种类型报告：普通报告统计报告外界输入数据的报告生成12.计算机:能运行Windows98至windowsXP操作系统,带九针串口（COM）的IBM兼容机。
13.打印机:能与IBM兼容机配套的所有通用打印机。
２３第二章 原理、结构和控制本章介绍LS-POP （VI ）型激光粒度仪的工作原理和结构组成。
用户学习和掌握这些内容后，这对下一步用好仪器，维护好仪器将大有益处。
§2.1 颗粒对光的散射理论众所周知,光是一种电磁波。
它在传播过程中遇到颗粒时，将与之相互作用，其中的一部分将偏离原来的行进方向，称之为散射，如图2.1所示：图2.1 光的散射现象示意图当颗粒是均匀、各向同性的圆球时，可以根据Maxwell 电磁波方程严格地推算出散射光场的强度分布，称为Mie 散射理论，摘录如下：{}21)(cos )(cos )1(12∑∞=+++=l l l l l a b a l l l I θτθπ {}21)(cos )(cos )1(12∑∞=+++=l l l l l b a b l l l I θτθπ 其中I a 和I b 分别表示垂直偏振光和水平偏振光的散射光强；θ表示散射角，a l 和b l 的表达式分别如下：)ˆ`()()ˆ()(ˆ)ˆ`()()ˆ()`(ˆ)1()`1(q n q q n q nq n q q n q na l l l l l l l l l ϕζϕζϕϕϕϕ--=)ˆ`()()ˆ(`)(ˆ)ˆ()`()ˆ(`)(ˆ)`1()1(q n q q n q nq n q q n q nb l l l l l l l l l ϕζϕζϕϕϕϕ--=此地，ωπσ4(1ˆi n+∈∈=介)，0λωc=，r q 介λπ2=；式中，介∈为介质的介电常数，∈为散射粒子的介电常数，σ为电导率，0λ和介λ分别为真空和介质中的光波长，r 为粒４子半径，而)(2)(21q Jqq l l +=πϕ)()()()1(q i q q l l χϕζ+=其中)(2)(21q Nqq l l +-=πχ这里)(21q Jl +和)(21q N l +分别是第一类Bessel 函数和诺俟曼函数。
激光粒度仪实验报告
激光粒度仪实验报告激光粒度仪实验报告引言激光粒度仪是一种常用的粒度分析仪器，通过激光光源照射样品，利用散射光的强度与粒子尺寸的关系，来测量样品中粒子的粒径分布。
本实验旨在探究激光粒度仪的原理和应用，以及对比不同样品的粒径分布。
实验设备与方法本次实验使用的激光粒度仪为型号XYZ-100，该仪器具有高精度的测量功能和多种粒度分析模式。
实验中使用了三种不同的样品：颗粒物A、颗粒物B和颗粒物C。
实验步骤如下：1. 将样品A放入激光粒度仪的样品池中，并设置合适的测量参数。
2. 启动激光粒度仪，开始测量样品A的粒径分布。
3. 测量完成后，将样品A取出，清洗样品池，并将样品B放入样品池中。
4. 重复步骤2，测量样品B的粒径分布。
5. 清洗样品池，并将样品C放入样品池中。
6. 重复步骤2，测量样品C的粒径分布。
实验结果与分析通过激光粒度仪测量得到的样品A、B和C的粒径分布曲线如下图所示。
[插入粒径分布曲线图]从图中可以看出，样品A的粒径分布主要集中在0.5-1.0μm之间，呈现出单峰分布的特点。
样品B的粒径分布相对较宽，主要分布在0.1-10μm之间，呈现出多峰分布的趋势。
而样品C的粒径分布则主要集中在0.1-0.5μm之间，也呈现出单峰分布的特点。
通过对比不同样品的粒径分布，可以得出以下结论：1. 样品A的粒径分布较为集中，说明该样品中的颗粒物粒径较为均匀。
2. 样品B的粒径分布较为宽泛，表明该样品中存在多种粒径的颗粒物。
3. 样品C的粒径分布较为窄，说明该样品中的颗粒物粒径较为一致。
结论本实验通过使用激光粒度仪测量了三种不同样品的粒径分布，并分析了不同样品的特点。
实验结果表明，激光粒度仪是一种有效的粒度分析工具，能够准确测量样品中颗粒物的粒径分布，并为进一步研究颗粒物的性质提供了重要参考。
在实际应用中，激光粒度仪可以广泛用于颗粒物的表征和分析，例如在环境监测中对大气颗粒物的研究、药物制剂中对粒子大小的控制等领域。
激光粒度仪实验方法步骤简述 激光粒度仪解决方案
激光粒度仪实验方法步骤简述激光粒度仪解决方案作为一款利用衍射与散射理论检测物体颗粒大小的专业设备，激光粒度仪通过对颗粒的衍射或散射光在空间的分布散射谱，从而对被测样品的颗粒大小进行测量分析。
由于激光粒度仪在使用操作过程中，受温度变化、介质黏度、试样密度以及表面状态等诸外界因素影响较少，因而在很多行业领域有着较多使用。
在使用激光粒度仪的过程中，其各步骤中的选择操作十分重要：1.分析模型选择：激光粒度仪的选购需要根据不同领域的不同需求进行选择，依据微粒的折射率和吸光度等参数来制作和选取相应的分析模型。
2.分散剂选择：合适的分散剂可以较大限度地润湿样品，破坏颗粒之间的粘结力，而进行激光粒度仪使用的重点之一，便是使样品能较好地分散开来，因此对于分散剂的选择需要针对实际样品进行选择。
3.遮光度选择：遮光度是粉末样品分散好后，进行测试时仪器所探测到的样品分散浓度。
由仪器的检测原理可知，样品浓度过低，则仪器探测器接收到的信噪比信号微弱。
而样品浓度过高，则容易引起多元散射。
因而对样品浓度进行适当把控，避免因此导致设备测量出现错误。
4.搅拌速度选择：激光粒度仪实现连续测量的重要动力就是搅拌和循环，而搅拌速度的高低可直接影响测量的准确性。
当设备搅拌速度较低时，样品分散性差；搅拌速度太高，既有可能破坏标准物质结构又可能产生气泡，也会对测量结果产生影响。
由于资料有限，上述内容可能并不全面，欢迎补充。
选择激光粒度仪时要特别注意的地方激光粒度仪主要由光学检测系统，分散进样系统及控制分析软件组成，而光学检测系统又包括光源，光路及检测器等关键部分。
在选择激光粒度仪时要特别注意以下几点：1、光源主要有氦氖气体激光器和半导体固体激光器两种氦氖激光器不受供电电压波动及温度变化的影响，稳定性高，特别是近些年来密封等技术的发展，其使用寿命有了很大提高，所以虽然氦氖激光器存在体积大，需高压供电及价格高的缺点，但仍然被一些高端仪器采用。
而半导体激光器具有体积小，供电电压低，使用寿命较长，相对氦氖激光器而言价格低等优点，但其单色性差，线宽宽，稳定性易受温度变化及供电电源波动的影响等缺点也限制了它在仪器中的应用，当然可以预见的是随着半导体光源技术的提高，半导体固体激光器将会被更多的使用于粒度仪。
激光粒度计
激光粒度分析仪实验操作油墨颗粒大小直接影响着油墨流变性和生产的经济效益，油墨颗粒太大，油墨传递能力较差，印刷中容易造成毁版，糊版，更不适合印刷对精度要求较高的天线，印刷后的可能发生图案缺墨和断线。
油墨颗粒太小，则油墨的流动性太大，在印刷过程中印迹容易扩大，不利于间隙小的细线印刷，印迹扩大后细线会分辨不清，以至两条细细合并。
对于印刷天线的油墨来说，必须把油墨颗粒大小控制在一定大小，满足工业生产需要，所以测试油墨粒度是十分必要的。
实验原理:激光粒度分析仪基于光散射理论，测试油墨颗粒大小及分布的精密仪器，颗粒在激光束的照射下其散射光的角度与颗粒的直径成反比关系而散射光强随角度的增加呈对数规律衰减，仪器工作原理如图所示实验操作步骤一．仪器开机。
依次打开测量单元，显示器和电脑主机电源。
如果是第一次开机或是关机超过半小时再重新开机，必须预热半小时以上，才能使激光功率稳定，达到测试的条件。
二．待测样品的准备。
对于油墨来说，为了测量出准确的数据，必须充分搅拌油墨，并在超声波清洗机中让油墨混合均匀。
三．系统对中。
待测量单元预热完成后，双击桌面“OMEC”图标，进入仪器操作界面，显示的是“背景光能分布图”，此时应该进行系统对中，即把激光束的中心与环形光电探测器的中心调成一致。
对中标准为旋转上下两个对中按钮，使“背景光能分布图”中“零环”最高，而其它环相对低。
正常情况下，零环高度调到最高时应在60至30之间。
一般应在40左右。
四．系统参数测定。
在主菜单上，鼠标左键单击“文件”，在弹出的“文件”子菜单中单击“重新开始”，屏幕继续弹出“系统参数设置”栏，需要输入的有“样品名称”“样品编号”“测试人”“折射率”“测试次数”“累计方向”，其他的采用默认数据。
五．样品测量，将准备好的样品倒入静态样品池，点击屏幕上“背景”按钮，待出现“分析”按钮后点击。
六．数据存储。
点击菜单栏上的保存，选择存放路径和文件命，然后在“文件”子菜单中单击“打印”将数据图表以PDF格式存储。
激光粒度仪_实验报告(3篇)
第1篇一、实验目的1. 了解激光粒度分析仪的工作原理和操作方法。
2. 学习如何使用激光粒度分析仪对样品进行粒度分析。
3. 掌握粒度分布数据的处理和分析方法。
二、实验原理激光粒度分析仪是一种利用激光光束照射到样品上，通过测量光在样品中的散射和透射特性来分析样品粒度分布的仪器。
其基本原理是利用激光照射到样品上，当光与样品颗粒相互作用时，会产生散射和透射现象。
根据散射和透射光的强度、角度等信息，可以计算出样品颗粒的粒度分布。
三、实验仪器与试剂1. 仪器：激光粒度分析仪、样品容器、计算机、打印机等。
2. 试剂：待测样品、清洗剂、滤纸等。
四、实验步骤1. 样品准备（1）将待测样品用清洗剂清洗，去除表面杂质。
（2）用滤纸将样品擦干，确保样品表面无水分。
（3）将清洗干净的样品放入样品容器中。
2. 仪器调试（1）打开激光粒度分析仪，按照仪器操作手册进行调试。
（2）设置合适的激光功率、测量范围、散射角度等参数。
3. 样品测量（1）将样品容器放置在仪器样品台上。
（2）启动仪器，对样品进行粒度分析。
（3）观察仪器显示屏，记录测量结果。
4. 数据处理与分析（1）将测量数据导入计算机，使用相关软件进行数据处理和分析。
（2）根据需要，对粒度分布数据进行统计、绘图等操作。
（3）分析粒度分布特点，得出结论。
五、实验结果与分析1. 实验结果（1）根据测量数据，绘制样品的粒度分布曲线。
（2）计算样品的粒度平均值、标准偏差等参数。
2. 分析（1）从粒度分布曲线可以看出，样品的粒度分布呈现出一定的规律性。
（2）根据粒度平均值和标准偏差等参数，可以评估样品的粒度均匀性和稳定性。
六、实验总结1. 本次实验成功使用激光粒度分析仪对样品进行了粒度分析，掌握了仪器的操作方法和数据处理技巧。
2. 通过对实验数据的分析，了解了样品的粒度分布特点，为后续研究提供了基础数据。
3. 在实验过程中，发现了一些问题，如样品预处理、仪器调试等方面，为今后的实验提供了改进方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颗粒的光散射现象
黑暗中手电筒的光束，在各个角度可以被看到， 是因为空气中颗粒对光在各个角度产生散射
散射光的两个区域
小角度强散射区域，又称喇叭体衍射区域，可用衍射理论 处理 大角度弱散射区域，遵循散射规律
衍射理论的应用
第一级暗斑
颗粒径d=1.22/Sin
颗粒大小决定了角度， 根据此角度可计算颗粒直径
不同颗粒的区别
大 颗 粒 小 颗 粒
0
角度
0
激光粒度仪光路图 大角度检测器
小角度检测器
检测器光强图---由各组份颗粒叠 加的光强图
不同的光强图反映各自粒度分布
体积%
0
粒径
体积%
0
粒径
小结
以上是激光粒度仪粒度分析的原理，在 此原理基础上各厂家开发的激光粒度仪 ---或由于瞄准不同的客户市场 ---或由于技术开发的原因 而采用不同的成本与技术投入，使得各 品牌粒度仪性能参差不齐
库尔特多波长偏振光强度差分析法
起偏器可产生 三种波长的、 分别为水平、 垂直方向的共 六种偏振光 光源 起偏器
FILTER W HEEL
六个大角度探测器
DETECTO RS
SAM PLE CELL
BEAM M NITO O R
理论依据
--为什么采用多波长？
--为什么采用偏振光强度差？
粒径大小在入射光波长10%~60%范围内的颗 粒，对入射光产生较强散射光，因此采用 多种波长的光逐段进行分析库尔特可有效 去除其它颗粒的干扰光 颗粒越小，其对水平和垂直两种方向的偏 振光散射光强度差异越大，反之亦然，所 以偏振光强度差信号使分辨率获得提高 因此，6个角度检测器所获信号的纯度和信
性能差异主要表现在
1、探测器数量与排布方式 2、激光种类与对焦方式 3、小颗粒检测方法 4、亚微米颗粒测量技术 5、样品台--进样系统的进样好坏与操 作区别
1、探测器数量影响
拥有的真实解析通道多
0
拥有的真实解析通道少
0
什么是解析通道
体积%
小于累积 100% 80% 60% 40% 20% 0
激光粒度仪特点
一次性分析粒径范围宽
速度快、重现性好
样品适用范围广，配有各种样品
台
适于分析的样品
各类粉体颗粒---金属、非金
属及复合材料
悬浊液中颗粒物---包括透明
或不透明的软、硬性颗粒
激光粒度仪分析原理
颗粒对入射激光产生散射光， 利用检测器探测散射光强度， 计算颗粒粒度分布
5、进样系统-(4) 危险品样品台
LS危险品样品台，适合易燃爆介质
5、进样系统-(5) 干粉样品台
LS干粉样品台，以负压空气为介质分散
第二篇
仪器分析
第一章 LS230激光粒度仪
贝克曼库尔特公司简介
1954年由库尔特本人创立 1997年与贝克曼公司合并,
新公司为贝克
曼库尔特公司 全球最大的颗粒分析仪器制造商, 专业从 事颗粒分析仪器的研究、开发、生产。
库尔特颗粒分析仪器简介
颗粒计数器--Z系列 颗粒粒度分析仪
• 库尔特原理粒度仪--MS3、Z2
用混合标准颗粒验证
探测器多的激光粒度仪
探测器少的激光粒度仪
库尔特激光粒度仪132枚探测器
探测器排列方式
扇形排布 直线形排布
库尔特十字形排布
优点：
当激光对焦发生上下左右任何一个方向偏离时，将造成检测角度在一个方向 偏大，另一个方向偏小，十字星排布方式使整体偏差抵消，不至于出现其它 排列方式造成所测数据整体偏大或偏小
FP
TR MR Power Control for laser
Red laser source = 633nm Red light Path Reverse Fourier l ens 550mm Bl ue li ght Path Beam dump for blue light source (Obs curat ion 2) Beam dump for red l aser (Obs curat ion 1)
2、激光种类及对焦方式
一般粒度仪采取在同心圆上用三枚等距检测器辅助对焦方式，由于光源不 均匀带来偏差可能性较大，库尔特采取32枚参与对焦，大大降低了误差可 能性
当激光均匀时
。
当激光不均匀时
•对500um颗粒，偏差0.01 ，粒径漂移约10% •750nm固体激光器，工作寿命达7万小时Fra bibliotek、小颗粒检测方法
2、颗粒在大角度区域散射光强度差异，解析 0.1um以下颗粒粒度
衍射理论在解析亚微米范围内（1um以下）颗粒粒 度时受到限制，原因是：
衍射理论被限制的原因
光 强 0.1um 0.2um 0.3um 0.4um
衍射理论 适用区域
0
在小角度范围（衍射理论适用区域） 内亚微米颗粒散射光强随角度变化的 差异很小，即衍射光斑在此范围内分 布基本相同，所以，衍射理论只能根 据它们在这一范围的相同光强将全部 亚微米颗粒作为一个粒度组份给出含 量，无法将之细分，
5、进样系统-(1) 通用样品台
库尔特全自动样品台
LS通用样品台，适合各种介质和有机溶剂PH3-11
5、进样系统-(2) 标准样品台
库尔特全自动标准样品台
LS标准样品台，适合各种介质和普通有机溶剂
自动工作站
适于批量样品分析用户，省时、省力，真正实现全自动 分析 减少了样品制备过程中人为的误差因素
• 激光粒度仪--LS系列
• 纳米颗粒粒度仪--N4PLUS
颗粒比表面及孔隙分析仪
• 生产应用型---SA3100 • 研究应用型---OMNISORP系列
Zeta电位分析仪
业务特点及售后服务
产品优势---四十余年颗粒分析经验，领 先技术 直销优势---不通过代理公司，直接销售 维修工程师---专一产品维修，长期稳定 维修件供应---国内设有保税仓库，保障
Bl ue li ght source = 466nm
Sampl e Cell
SAM PLE CELL
BEAM M NITO O R
FILTER W HEEL
贝克曼库尔特激光粒度仪
LS230型: 0.04-2000um 132枚检测器，
116个解析通道
LS200型:
0.4-2000 um
126枚检测器， 92个解析通道 LS100Q型: 0.4-1000um 126枚检测器， 72个解析通道
45
角度
亚微米颗粒散射光特点
ISO13320标准规定激光衍射技术分辩颗粒的下限为0.1um 但在大的角度区域，它们差异逐渐明显，因此，细分亚 微米颗粒粒度，要在大的角度上分析，而在此角度范围 衍射理论已不适用
一般的大角度散射分析技术
采用单波长，配 合大角度探测器 的分析技术
需要改进的问题 •在大角度进行检测虽可获得亚微米颗粒的更多信号， •但由于采用单色光，其信号差异较小，分辨率低。
0
粒度报告给出各粒径颗粒拥有的数量/体积%含量，这里的 粒径是某一粒度范围的平均值，这个粒度范围既是一个粒 径通道
实测通道、虚拟通道及对粒度报告的影响
检测器多的粒度仪，实测通 道多，各通道粒度窄，不用 说通过合成多个虚拟通道来 提高解析度，结果接近实际 检测器少的粒度仪，实测通 道少，各通道粒度宽，只能 通过合成多个虚拟通道来提 高解析度，但结果是： 粒度报告失真，趋近正 态分布
偏振光技术与其它技术对比
对Duke公司三组 份亚微米标准颗 粒混合样品分析 结果 83nm 204nm 503nm
库尔特PIDS技术测量结果
其它技术测量的结果
MASTERSIZER 2000:
0.02 um - 2,000um (liquid handling system)
Wide Angle Forward Scatteri ng Det ectors
Back Scatt ering Det ectors 120o 60o 45o 30o 9 Si de scatteri ng detectors
光路图对比
DETECTO RS
135
o
BS 2
plane
BS 1
LA 2
LA 1 FA
7o
32 elem ent logarit hmicall y spaced det ector array for small angles Diode
特点
•工作台 •28个自动旋转式样品管插槽 •2个分散剂插槽 •塑料样品管，可自动被清洗、取出 •工作能力 •自动向样品管中加入分散介质 •自动向样品管中加分散剂 •自动向样品台的样品池中加样 •自动对样品进行超声处理 •条码识别样品，也可通过旋转插槽识别样品
5、进样系统-(3) 微量样品台
LS微量样品台，适合各种介质和有机溶剂及少的样品量
傅立叶透镜--双镜头专利（单次测量问题的解决）
库尔特双透镜专利技术
不能使相同小颗粒 的光线落在相同角 度的探测器上
库尔特技术
其它技术
透镜的作用--使粒径相同的颗粒产生的平行散射光聚焦于 同一角度位置上的探测器，达到准确测量的目的 双透镜使信号采集保持一致性，降低系统了误差
4、亚微米颗粒测量技术
激光粒度仪应用 1、衍射理论处理颗粒在小角度区域内的散射 光，解析0.1um以上颗粒粒度
