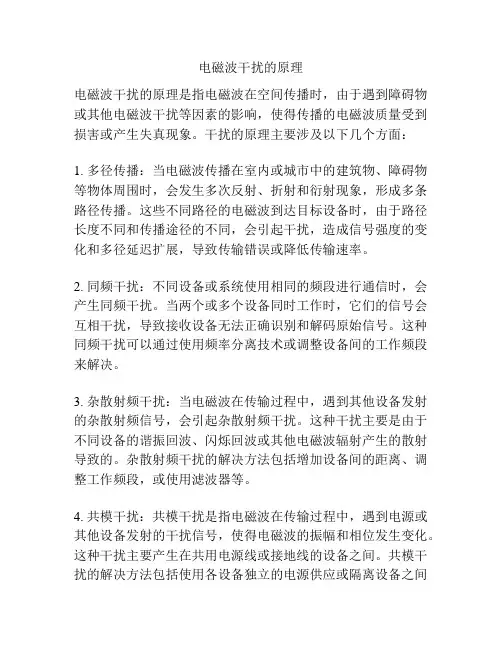

时钟电路的电磁波干扰
扩频时钟技术(Spread+Spectrum+Clock+Technology)对降低电磁干扰(EMI)的作用及实现方法
第二章扩频时钟技术第二章扩频时钟技术§２．１起源与发展历史扩频技术在相当长的一段时期内已经被广泛应用于通讯领域，但是直到最近十年，这项技术才被应用于其它领域。
比如为了降低电磁辐射干扰（ＥＭＩ）而采用扩频技术故意地在时钟发生器中引入抖动（ｒｉｆｌｅｒ）。
很多年前，在第二次世界大战前夕，当时的一位著名的好莱坞女演员ＨｅｄｙＬａｍｍａｒｒ（图２—１）利她的丈夫ＧｅｏｒｇｅＡｎｔｈｅ“——当时美国的一位先锋派作曲家，在一次晚餐中突然想到了一个有趣的方案可以在很远的距离控制武装鱼雷艇，并且通讯传输不会被敌人发现或者干扰。
他们很有先见地将这项发明申请了专利。
虽然直到１７年之后专利失效也没有将这个想法付诸实现，并且他们也没有从中得到一分钱好处。
但是这项发明的基本思想却成为了后来的扩频通讯技术的基础。
图２—１历史上第一个提出扩频概念的人ＨｅｄｙＬａｍｍａｒｒ和ＧｅｏｒｇｅＡｎｔｈｅｉｉ的发明让人感到更加不可思议的是，当时还没有发明数字电路，但是它却包含了一些关键的数字电路的概念。
虽然这两位扩频技术的先驱被人们忽略了多年，但是随着这项技术的不断应用，人们最终又发打频ｔｔ，ｔ９ｔ，技术对降低ＩＵ诎十扰们作』ＩＩ段Ｊ［０：现力法图２一１４所示为基于这种方法的扩频部分的一种实现框图。
Ｐ为每段折线上：所墩的点数，ｑ为用ＰＷＭ方式近似小数分频值ＩＩｔ的脉冲数。
ｄｊ利ｄ２分）ｊ０为所存线段上的点的垂直＾Ｕ距。
Ｎｂａｓｏ是不进行护频叫…．纠：路分频器的分频值。
ＮｄＪｖ是扩频时环路分频器的实际分频值。
扩频部分的仿真结果如图２一１５所示，环路分频器的Ｎ’值在￥１１－穹１；的阳个数字之间采用ＰＷＭ方式来回切换以达到近似一个小数的分频值。
图２—１５扩频时钟的仿真截图（以模拟方式显示的Ｎ值）虽然这种方法省去了查找表，并且可以较为精确地实现任意分频值。
但是由于ＰＷＭ方式实际上是一个数字量化的过程，必然存在量化误差。
而且带内误差信号所造成的噪声无法被ＰＬＬ滤除，因此对最终的扩频时钟性能会造成一定影响。

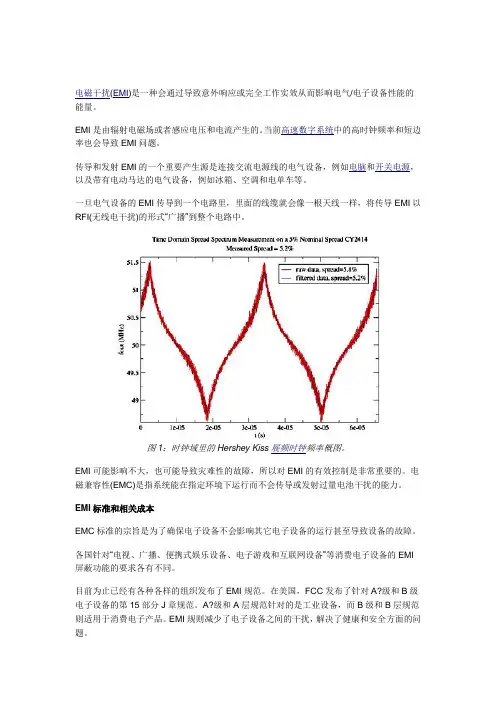

EMC(电磁干扰)展频时钟技术
电磁干扰(EMI)是一种会通过导致意外响应或完全工作实效从而影响电气/电子设备性能的能量。
EMI是由辐射电磁场或者感应电压和电流产生的。
当前高速数字系统中的高时钟频率和短边率也会导致EMI问题。
传导和发射EMI的一个重要产生源是连接交流电源线的电气设备，例如电脑和开关电源，以及带有电动马达的电气设备，例如冰箱、空调和电单车等。
一旦电气设备的EMI传导到一个电路里，里面的线缆就会像一根天线一样，将传导EMI以RFI(无线电干扰)的形式“广播”到整个电路中。
图1：时钟域里的Hershey Kiss展频时钟频率概图。
EMI可能影响不大，也可能导致灾难性的故障，所以对EMI的有效控制是非常重要的。
电磁兼容性(EMC)是指系统能在指定环境下运行而不会传导或发射过量电池干扰的能力。
EMI标准和相关成本EMC标准的宗旨是为了确保电子设备不会影响其它电子设备的运行甚至导致设备的故障。
各国针对“电视、广播、便携式娱乐设备、电子游戏和互联网设备”等消费电子设备的EMI 屏蔽功能的要求各有不同。
目前为止已经有各种各样的组织发布了EMI规范。
在美国，FCC发布了针对A?级和B级电子设备的第15部分J章规范。
A?级和A层规范针对的是工业设备，而B级和B层规范则适用于消费电子产品。
EMI规则减少了电子设备之间的干扰，解决了健康和安全方面的问题。
图2：频率域里的展频时钟频率概图。
如何控制EMI，一般要考虑以下几个因素：1) PCB设计－“灵敏元件、电源和地面层的隔离”2) 电路电流－“EMI辐射会随电流增大而增加”3) 频率，包括回转率－“EMI辐射会导致频率升高”4) 带宽5) 电路回路区域－“保持在最小”6) 屏蔽/过滤－“结合合理的设计、过滤、屏蔽和其它技巧，来以最低成本的方法将EMI控制在所需等级”7) 展频时钟－“合适的展频数量和调制频率”8) 抖动应用系统中时钟的中心频率，以便将辐射能量扩展到多个频段，而不是让所有能量辐射到一个频率。
高速时钟电路的EMC设计
高速时钟电路的EMC设计分类：C++ builder 笔记PCB 初学2010-05-29 12:57 375人阅读评论(0) 收藏举报EMI信号将会干扰电子设备（如收音机、电视、移动电话以及其他类似设备）的正常运行。
在PCB板上，电磁干扰会严重影响系统的正常工作。
在大多数数字系统中，电磁干扰的主要来源是时钟发生以及分发电路。
干扰是电磁波造成的，而电磁波是由于带电粒子在电场中移动产生的，只要存在电信号就一定会产生电磁波。
监管机构要求产生电磁干扰的电子设备必须符合特定的规章制度和要求。
其中一项要求是：在固定的频率范围内，在距离发射源一定距离处由发射源产生的干扰不能超过预定水平。
时钟又是如何影响其他设备的正常工作呢？很多同步设备使用的典型频率为33.3MHz，这个频率经常用作PCI总线、ASIC、FPGA以及处理器的时钟信号源。
与33.3MHz有关的是一系列谐波频率。
33.3MHz的3次谐波即为99.9MHz，因此一块工作频率为33MHz的电路板可能使调谐99.90MHz的收音机不能正常接收。
时钟电路在数字电路中占有重要地位，同时时钟电路也是产生电磁辐射的主要来源。
一个具有2ns上升沿的时钟信号辐射能量的带宽可达160MHz，其可能辐射带宽可达十倍频，即1.6GHz。
因此，设计好时钟电路是保证达到系统辐射指标的关键，时钟电路EMC设计的好坏直接影响整个系统的性能。
时钟电路中电磁干扰的产生时钟源可以通过两种方式产生电磁干扰。
同步时钟的重复特性以及没有正确端接的线路都会产生电磁干扰。
时钟的能量是通过天线辐射进入电磁场的。
这里指的天线包括各种形式：PCB线路、PCB返工线、未经充分屏蔽的元件、连接器、缆线（屏蔽或非屏蔽）以及未正确接地的设备等。
在高速数字系统中，固定频率的时钟是主要的电磁干扰源。
这是因为，这些时钟总是在一个固定的频率下工作，这将使能量增加到更高的级别。
而非重复性信号或是异步信号不会产生如此多的电磁干扰。

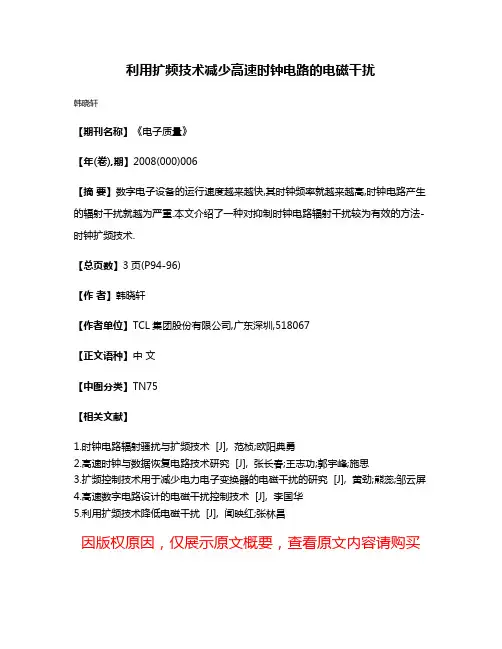

利用扩频技术减少高速时钟电路的电磁干扰
