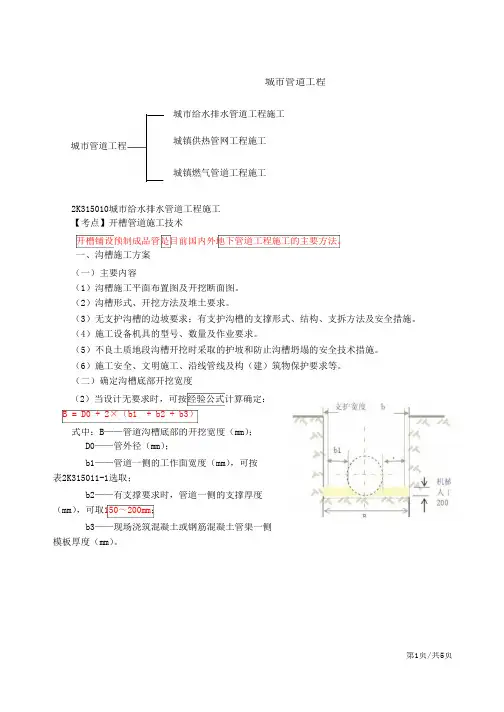

第二章 市政管道开槽施工

图2-2排水沟开挖示意图
2.1.2 明沟排水涌水量计算
为了合理选择排水设备，确定水泵型号，应算总涌水量， 水泵的流量一般为涌水量的1.5~2.0倍。 在市政管道开槽施工时，沟槽一般为窄长式，此时可 忽略沟槽两端的涌水量，认为地下水主要有沟槽两侧渗入。 KL (2 H S ) S 因此，沟槽的总涌水量可按裘布依公式进行计算，即： Q R (2-1)
图2-1明沟排水系统 1-集水井；2-进水口；3-横撑； 4-竖撑板；5-排水沟
• 明沟排水通常是当沟 槽开挖到接近地下水位 时，修建集水井并安装 排水泵，然后继续开挖 沟槽至地下水位后，先 在沟槽中心线处开挖排 水沟，使地下水不断渗 入排水沟后，再开挖排 水沟两侧土。如此一层 一层地反复下挖，地下 水便不断地由排水沟流 至集水井，当挖深接近 槽底设计标高时，将排 水沟移臵在槽底两侧或 一侧，如图2-2所示。
• 集水井的间距应根据土质、地下水量及井的尺寸和水泵的 抽水能力等因素确定，一般每隔50～150m设臵一个集水井。 • 集水井通常采用人工开挖，为防止开挖时或开挖后井壁塌 方，需进行加固。 在土质较好、地下水量不大的情况下，采用木框加固，井 底需铺垫约0.3m厚的卵石或碎石组成反滤层，以免从井底涌 入大量泥砂造成集水井周围地面塌陷； 在土质（如粉土、砂土、亚砂土）较差、地下水量较大的 情况下，通常采用板桩加固。即先打入板桩加固，板桩绕井 一圈，板桩深至井底以下约0.5m。也可以采用混凝土管集水 井，采用沉井法或水射振动法施工，井底标高在槽底以下 1.5~2.0米，为防止井底出现管涌，可用卵石或碎石封底 。 • 为保证集水井附近的槽底稳定，集水井与槽底有一定距离， 沟槽与集水井间设进水口，进水口的宽度一般为1～1.2m。 为防止水流对集水井的冲刷，进水口的两侧应采用木板、竹 板或板桩加固。排水沟、进水口需要经常疏通，集水井需要 经常清除井底的积泥，保持必要的存水深度以保证水泵的正
土的类别
K （m/d）
粉质粘土 含粘土的粉砂 纯粉砂 含粘土的细纱 含粘土的中砂及 细砂
含粘土的粗砂及纯 35～50 中砂 纯中砂 60～75 粗砂夹砾石 砾石 50～100 100～200

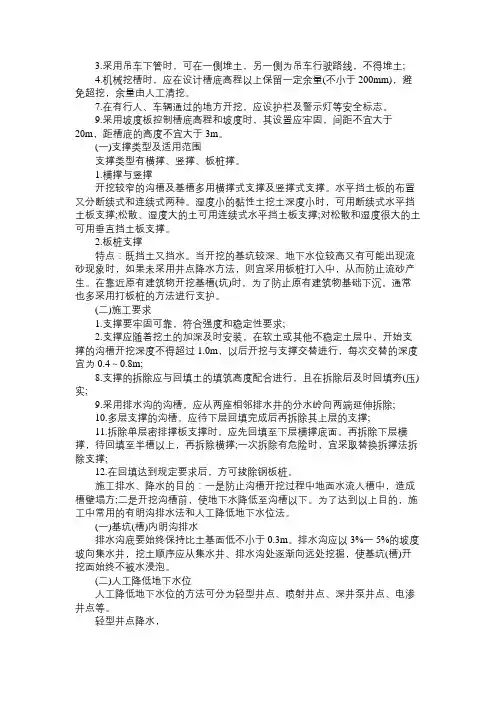

2.1.3 明沟排水施工
• 施工时，排水沟的开挖断面应根据地下水量及沟槽的大 小来决定，通常排水沟的底宽不小于0.3m，排水沟深应大 于0.3m，排水沟的纵向坡度不应小于3%～5%,且坡向集水 井。若在稳定性较差的土壤中施工，可在排水沟内埋设多 孔排水管，并在其周围铺卵石或碎石加固；亦可在排水沟 内埋设管径为150~200 mm的排水管，排水管接口处留有一 定缝隙，排水管两侧和上部也用卵石或碎石加固；或在排 水沟内设板框、荆笆等支撑。 • 集水井是在排水沟的一定位臵上设臵的汇水坑，为使沟 槽底部土层免遭破坏,通常将集水井设在基础范围以外， 距沟槽底一般为1～2m的距离处，并应设在地下水来水方 向的沟槽一侧。 • 集水井的断面一般为圆形和方形2种，其直径或宽度， 一般为0.7～0.8m，集水井底与排水沟底应有一定的高差； 在开挖过程中，集水井底应始终低于排水沟底0.7～1.0m， 当沟槽挖至设计标高后，集水井底应低于排水沟底1～2m。
