JQT02电扶梯安全语音提示器说明书V2.1
扶梯人行道电器调试手册
XR 600系列—————————————————————————————————————————————————扶梯/人行道电器调试手册概述：本手册对D10C5系列普通、智能型扶梯、人行道控制系统的安装、使用、维护进行了全面系统的阐述，可作为系统安装调试维护的使用参考资料。
型号及含义：目录：第一章电器原理图——1 第四章控制系统操作说明——12 第七章控制系统元件表——20 第二章电器放线图——6 第五章调试说明——————15 第八章故障代码表————24 第三章控制系统简介—7 第六章维护说明——————19 第七章整机电器配置表——25 说明：本手册内容如有更改恕不另行通知。
第三章控制系统简介一.概述：控制系统包括上端控制箱、下端配线箱、照明、安全开关、控制按钮监控装置及连接线缆。
a）制系统采用了PCL程序控制，PCL机是控制系统的核心。
主要控制器件及驱动控制部分均在上部控制箱内，其具体组成说明见“电气控制系统元件明细表”。
b）电源要求三相五线制，相电压为380V（＋7﹪－10﹪），接地电阻不大于4Ω。
二.主要功能：a）Y/Δ起动（8kw可直接启动）；b）正常运行；c）检修运行；d）智能运行；e）缺相和错相保护电机过热保护。
三.辅助功能：a）安全制动器；b）中心润滑系统；c）电机速度监控（超、欠速）、非操作防逆转监控；d）故障显示功能；e）扶手带速度监控（超、欠速）、（根据用户要求）；f）运行方向指示灯（根据用户要求）；g）附加制动器（根据用户要求）；四.安全回路a）从接线端号A34、B10、A35、A36、A37、A38、B11为基本安全回路，不可随便跨接。
b）从接线端号A15开始经A16、A17、A18、A19、A20、A21、A22、A23、A24、A25、A26、A27、A28、A29、A30、A31、A32、A33、A34为常规安全回路，在检修运行时，为排故障需要可以临时跨接，但正常运行时严禁跨接。

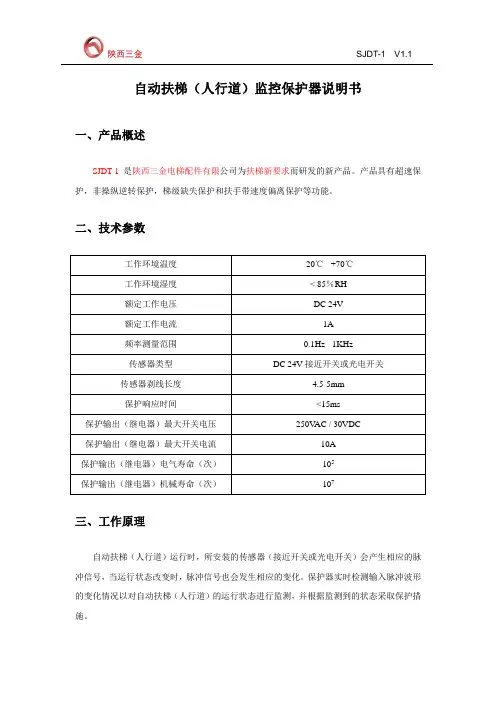

自动扶梯(人行道)监控保护器说明书 V1.1资料
自动扶梯（人行道）监控保护器说明书一、产品概述SJDT-1是陕西三金电梯配件有限公司为扶梯新要求而研发的新产品。
产品具有超速保护，非操纵逆转保护，梯级缺失保护和扶手带速度偏离保护等功能。
二、技术参数工作环境温度-20℃ - +70℃工作环境湿度< 85％RH额定工作电压DC 24V额定工作电流1A频率测量范围0.1Hz - 1KHz传感器类型DC 24V接近开关或光电开关传感器剥线长度 4.5-5mm保护响应时间<15ms保护输出（继电器）最大开关电压250V AC / 30VDC保护输出（继电器）最大开关电流10A保护输出（继电器）电气寿命（次）105保护输出（继电器）机械寿命（次）107三、工作原理自动扶梯（人行道）运行时，所安装的传感器（接近开关或光电开关）会产生相应的脉冲信号，当运行状态改变时，脉冲信号也会发生相应的变化。
保护器实时检测输入脉冲波形的变化情况以对自动扶梯（人行道）的运行状态进行监测，并根据监测到的状态采取保护措施。
四、产品功能1、超速保护当梯级轨道运行速度超过设定的运行速度时（超速范围可设置，范围1%-50%），继电器动作控制扶梯停止运行，进入保护锁定状态。
2、非操纵逆转保护在梯级轨道改变规定运行方向时，继电器动作控制扶梯停止运行，进入保护锁定状态。
3、梯级缺失保护（自动人行道无此功能）能监测出梯级缺失情况，并在缺失的梯级到达梳齿位置之前，继电器动作控制扶梯停止运行，进入保护锁定状态。
4、扶手带速度偏离保护当扶手带速度低于梯级实际运行速度超过一定范围（偏离范围可设置，范围50%-99%）、时间持续超过15秒时，继电器动作控制扶梯停止运行，进入保护锁定状态。
5、输入信号检测当输入信号正常时，相应的LED指示灯闪烁（或点亮）。
当输入信号异常时，相应的LED不闪烁（或点亮），同时LCD显示相应的传感器异常。
6、故障指示及停梯保护当出现超速、非操纵逆转、梯级缺失、扶手带速度偏离中的任何一种故障时，相应的故障指示灯点亮，同时通过蜂鸣器发出声音报警，并在LCD上显示故障类型。
扶梯微机控制系统指导手册
Escalator & Passenger conveyor Control System Guide扶梯、自动人行道微机控制系统 VIS-1000/1500操作手册（VERSION: 2.0）SHANGHAI SEAGAZE ELECTRIC Co., Ltd.目录一、VIS 1000/1500微机控制系统功能简介 ---------------------------------------------------------------------------------11、上下操纵运行功能 ------------------------------------------------------------------------------------------------------------12、扶梯/人行道开启时声光报警提示功能 ----------------------------------------------------------------------------------13、扶梯/人行道运行状态液晶显示/LED显示功能 -------------------------------------------------------------------------14、扶梯/人行道经济运行功能 -------------------------------------------------------------------------------------------------15、扶梯/人行道自学习功能 ----------------------------------------------------------------------------------------------------16、扶梯/人行道出厂前自检测功能 -------------------------------------------------------------------------------------------17、故障分级与故障压栈实时存储功能 ---------------------------------------------------------------------------------------18、自动加润滑油功能 ------------------------------------------------------------------------------------------------------------19、乘客反向进入提示功能 ------------------------------------------------------------------------------------------------------110、软停车功能 -------------------------------------------------------------------------------------------------------------------111、速度异常保护功能------------------------------------------------------------------------------------------------------------112、非操纵逆转保护功能 -------------------------------------------------------------------------------------------------------113、厂家级密码限制功能 -------------------------------------------------------------------------------------------------------114、用户级故障屏蔽功能 -------------------------------------------------------------------------------------------------------115、安全回路保护功能 ----------------------------------------------------------------------------------------------------------116、接触器异常保护功能 -------------------------------------------------------------------------------------------------------117、工作制动器异常保护功能 -------------------------------------------------------------------------------------------------218、运行方向、故障显示等外部接口输出功能 ------------------------------------------------------------------------------219、变频控制方式下锁梯节能功能 -------------------------------------------------------------------------------------------220、附加制动器异常保护功能 -------------------------------------------------------------------------------------------------221、双微机控制功能 -------------------------------------------------------------------------------------------------------------222、监控功能 ----------------------------------------------------------------------------------------------------------------------2 22、电机过载、过热保护功能 ---------------------------------------------------------------------------------------------------2二、VIS 1000/1500微机控制系统与传统PLC控制方式的比较 ---------------------------------------------------------2三、VIS 1000/1500微机控制系统微机板图片端口定义与描述 ---------------------------------------------------------41、微机控制系统VS 1500 结构图片与安装尺寸 --------------------------------------------------------------------------42、VIS 1000/1500标准信号输入、输出端口定义 ---------------------------------------------------------------------------43、VIS 1000/1500电源输入输出端口定义 -----------------------------------------------------------------------------------74、CAN-BUS串行口J10（监控端口）、J11（双微机端口）定义 --------------------------------------------------------------85、VIS 1000/1500异步口J12输出端口定义 --------------------------------------------------------------------------------8四、VIS 1000/1500微机控制系统的构成与参数说明 ---------------------------------------------------------------------91、手持操作器与电梯外部液晶显示器图片结构及使用说明 ------------------------------------------------------------92、微机控制系统人机界面内容说明 ------------------------------------------------------------------------------------------9 A）扶梯/人行道状态观察菜单与密码设定说明 ----------------------------------------------------------------------------9 B）进入工厂菜单的操作（主参数设置） -----------------------------------------------------------------------------------10C）工厂菜单的操作（基本参数设置） ----------------------------------------------------------------------------------------13 D）用户菜单的操作 -------------------------------------------------------------------------------------------------------------16五、微机控制系统的功能说明------------------------------------------------------------------------------------------------191、检修运行 ----------------------------------------------------------------------------------------------------------------------192、自学习运行 -------------------------------------------------------------------------------------------------------------------193、正常运行中的工厂检验测试 ----------------------------------------------------------------------------------------------194、ECO运行功能 ----------------------------------------------------------------------------------------------------------------205、软停车 --------------------------------------------------------------------------------------------------------------------------206、变频控制模式下的锁梯功能 ----------------------------------------------------------------------------------------------207、警铃的各种不同声音提示功能 -------------------------------------------------------------------------------------------208、乘客逆向进入保护功能 ----------------------------------------------------------------------------------------------------219、用户在非安全部件损坏后的故障处理 ----------------------------------------------------------------------------------2110、用户自行选择扶梯/人行道的ECO方式及ECO时间 --------------------------------------------------------------2111、监控功能---------------------------------------------------------------------------------------------------------------------21六、微机控制系统的故障保护与处理方法 ---------------------------------------------------------------------------------221、0A-0F扶梯/人行道一级故障 ----------------------------------------------------------------------------------------------222、1A-1F为扶梯/人行道二级故障 -------------------------------------------------------------------------------------------223、01-29为扶梯/人行道三级故障 -------------------------------------------------------------------------------------------234、30-49为厂家级故障 ---------------------------------------------------------------------------------------------------------24七、自动扶梯/人行道的维护与保养 -----------------------------------------------------------------------------------------241、了解自动扶梯运行情况 ----------------------------------------------------------------------------------------------------242、设立必要维修安全措施 ----------------------------------------------------------------------------------------------------243、优先处理紧急情况 ----------------------------------------------------------------------------------------------------------254、梯路系统保养 ----------------------------------------------------------------------------------------------------------------255、扶手系统保养 ----------------------------------------------------------------------------------------------------------------256、检查安全保护装置 ----------------------------------------------------------------------------------------------------------257、保养调整传动部件 ----------------------------------------------------------------------------------------------------------258、护壁板、内外盖板、围裙板的清洁工作(有的单位是甲方自理) -----------------------------------------------------259、检查控制照明系统 ----------------------------------------------------------------------------------------------------------2510、梯路的清洁工作 ------------------------------------------------------------------------------------------------------------2511、梯级的清洁工作和整体检查 ---------------------------------------------------------------------------------------------2512、上、下机房的清洁工作 ----------------------------------------------------------------------------------------------------2613、润滑油的补充与更换 ------------------------------------------------------------------------------------------------------2614、结束收尾工作 ---------------------------------------------------------------------------------------------------------------2615、其它 ---------------------------------------------------------------------------------------------------------------------------26八、扶梯/人行道微机控制系统的工厂调试说明 --------------------------------------------------------------------------271、微机控制系统使用前须知 -------------------------------------------------------------------------------------------------272、微机控制系统电气安装完毕后通电前的检查步骤 -------------------------------------------------------------------273、微机控制系统通电后的检查 ----------------------------------------------------------------------------------------------274、参数设定 ----------------------------------------------------------------------------------------------------------------------275、检修运行调试 ----------------------------------------------------------------------------------------------------------------276、正常运行预调试 -------------------------------------------------------------------------------------------------------------287、自学习调试 -------------------------------------------------------------------------------------------------------------------288、系统功能调试 ----------------------------------------------------------------------------------------------------------------289、出厂前烤机测试 -------------------------------------------------------------------------------------------------------------2810、结束测试 ---------------------------------------------------------------------------------------------------------------------28前言衷心感谢您阅读《VIS-1000/1500扶梯/人行道控制系统说明书》，本说明书系统介绍了扶梯/人行道微机控制系统的功能特点与使用方法，我们力求详尽、准确地表达产品技术层面所涵盖的内容，希望能为您在产品的使用上带来帮助。
MCTC-PES-E1扶梯可编程电子安全系统用户手册-V2.1
苏州默纳克控制技术有限公司Suzhou Monarch Control Technology Co.,Ltd MCTC-PES-E1扶梯可编程电子安全系统用户手册Ver 2.1首先感谢您选择MCTC-PES-E1扶梯可编程电子安全系统！MCTC-PES-E1安全系统是苏州默纳克控制技术有限公司自主研发、生产的扶梯可编程电子安全系统。
扶梯作为公共交通的重要工具，安全性能尤为重要。
MCTC-PES-E1扶梯安全系统采用双独立CPU控制，作为部件专为自动扶梯或自动人行道提供多项安全功能监视保护。
本系统满足GB/16899-2011《自动扶梯和自动人行道的制造与安装安全规范》的要求。
本手册为MCTC-PES-E1扶梯可编程电子安全系统的操作指导手册，系统安装、调试和维护人员必须接受过必要的安全及产品使用指导、具备相应经验才能进行安装调试和维护。
本手册详细介绍了MCTC-PES-E1扶梯可编程电子安全系统的组成、产品特性、安全提示、设计与安装、运行与维护、问题处理指导等环节的指引，用户在使用产品前，敬请详细阅读本手册，建议妥善保留，以备后续维保操作的参考。
注意事项为了说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。
使用本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。
本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。
由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及时进行变更。
由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。
如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。
全国统一服务电话：400-777-1260前 言 (2)第一章 安全信息及注意事项 (4)1.1安全事项 (4)1.2注意事项 (4)第二章 产品信息 (6)2.1产品介绍 (6)2.2系统组成与功能简介 (6)第三章 机械与电气安装 (9)3.1PES安全模块机械安装 (9)3.2配件安装 (10)3.3电气安装 (14)第四章 系统操作与调试 (19)4.1操作键盘使用说明 (19)4.2功能码查看、修改方法说明： (19)4.3功能参数及应用说明 (20)4.4调试应用举例 (23)第五章 故障说明及处理 (25)5.1故障说明 (25)5.2故障反应 (26)附录：版本变更记录 (27)第一章 安全信息及注意事项1.1安全事项表1-1 安全事项注意危险危险注意危险危险注意危险1.2 注意事项1.2.1、使用寿命本系统设计寿命为15年，为保证正常使用及安全，需要对使用期限10年（自出厂之日起计算）左右的产品进行更换，或发回厂家进行检修。
WT588D语音提示器V21使用说明书V1.0(1).doc-1
WT588D语音提示器V2.1使用说明书1、产品特性支持USB在线下载数据；采用WT588D语音芯片作为语音处理核心；支持2～32M bit SPI-FLASH，语音长度可达到1000秒（6KHz采样率）；4路控制端输入，可控制单段语音循环播放；音质清晰，组合效果好；音频输出功率30W/8Ω（MONO）；工作电压DC9～24V。
2、电气参数工作电压：DC9～24V静态电流：≤110mA工作电流：≤800mA音频声道：单声道音频输出功率：30W/8Ω（MONO）3、接线说明WT588D语音提示器V2.1正面WT588D语音提示器V2.1左侧WT588D语音提示器V2.1右侧序号接口说明备注1 电源指示电源输入状态指示2 BUSY指示语音播放状态指示3 K1 按键1，按下后循环播放地址0语音4 K2 按键2，按下后循环播放地址1语音5 K3 按键3，按下后循环播放地址2语音6 K4 按键4，按下后循环播放地址3语音7 电源开关电源控制8 电池输入电池电源输入输入电压DC9-24V9 DC输入DC电源输入输入电压DC9-24V10 USB接口USB下载口配合软件可更换语音11 音频输出外接喇叭输出功率30W/8Ω12 音量调节音量控制旋钮，向右旋动增大音量4、软件操作界面由于WT588D语音提示板需要用到WT588D下载板及WT588D VoiceChip软件下载语音内容，因此首先介绍WT588D VoiceChip软件的安装使用。
4.1、安装软件软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe为软件英文界面安装。
为了方面讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定继续安装此软件，选择点击“下一步”，想放弃此次安装，可点击“取消”或者点击“×”。

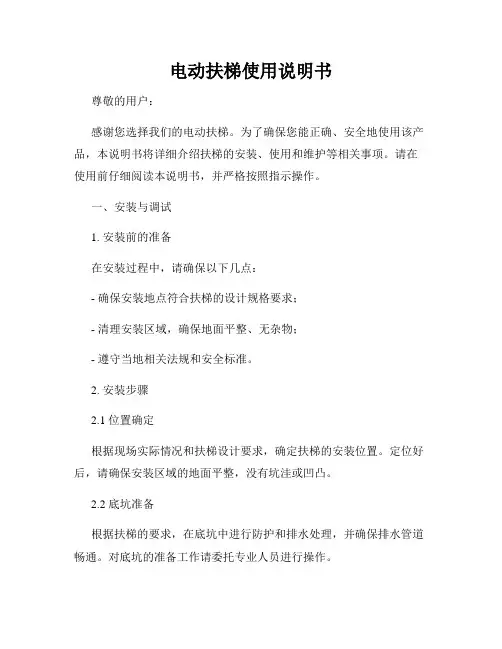

电动扶梯使用说明书
电动扶梯使用说明书尊敬的用户：感谢您选择我们的电动扶梯。
为了确保您能正确、安全地使用该产品，本说明书将详细介绍扶梯的安装、使用和维护等相关事项。
请在使用前仔细阅读本说明书，并严格按照指示操作。
一、安装与调试1. 安装前的准备在安装过程中，请确保以下几点：- 确保安装地点符合扶梯的设计规格要求；- 清理安装区域，确保地面平整、无杂物；- 遵守当地相关法规和安全标准。
2. 安装步骤2.1 位置确定根据现场实际情况和扶梯设计要求，确定扶梯的安装位置。
定位好后，请确保安装区域的地面平整，没有坑洼或凹凸。
2.2 底坑准备根据扶梯的要求，在底坑中进行防护和排水处理，并确保排水管道畅通。
对底坑的准备工作请委托专业人员进行操作。
2.3 安装扶梯轨道根据扶梯工程设计，将扶梯轨道固定在楼梯矩框上，并确保轨道与楼梯平行。
2.4 安装扶梯传动装置和导向装置根据扶梯使用说明书，将扶梯传动装置和导向装置安装在扶梯轨道上，并确保装置固定稳定。
2.5 连接扶梯上行链条或带条根据扶梯使用说明书，正确连接扶梯上行链条或带条，并注意链条或带条的张紧度。
2.6 安装扶手和踏板根据扶梯使用说明书，正确安装扶手和踏板，并调整牢固度和垂直度。
3. 调试与验收在安装完成后，由专业人员进行扶梯的调试与验收工作。
确保扶梯运行平稳、无异常声音，并确保各项安全保护装置的正常工作。
二、使用及注意事项1. 扶梯上行当您需要上行时，请站稳并等待扶梯启动。
在扶梯运行过程中，请保持站立姿势，紧握手扶，不要用手触碰轨道和工作部件。
2. 扶梯下行当您需要下行时，请选择合适的位置，等待扶梯启动。
在扶梯下行过程中，请保持站立姿势，保持离轨道和工作部件的安全距离。
3. 乘坐儿童和行李为了儿童和行李的安全，建议儿童和行李由成人携带或由成人提醒注意安全，并确保儿童的手牢固握住扶手。
4. 紧急情况下的操作在紧急情况下，请立即按下扶梯上下两端的紧急停止按钮，并寻求相关专业人员的帮助。
JQT02电扶梯安全语音提示器说明书V2.1
JQT02语音提示器采用铝型材外壳，坚固耐用，永不生锈，美观大气，品质优越，是目前市场上性价比最高的自动感应语音提示器。
广泛应用于地铁、机场、商场、电梯、银行，ATM柜员机及安保等公共场合，可增强服务的人性化，提升客户服务满意度，提醒顾客注意人身安全，有助于产品推广等.。
在公共社区可提供智能语音指引服务，其原理是一种采用成熟的人体感应技术，在侦测到人体经过时，第一时间播放指定的语音，并延续一段时间后自动断开，恢复为待机状态的语音提示器，是一种新型的高科技语音产品。
一、产品特点1、采用工业级音频IC，高品质MP3语音播放，音质优美；2、人体感应触发播放语音，感应距离5米以内；3、设备自带4M内存，支持外扩TF卡；4、设计有模式自由切换，可切换为全曲循环播放或者是单曲循环播放模式；单曲循环：每次感应播放同一语音。
全曲循环：每次感应播放下一曲语音；5、旋钮音量可调，适合各种场所使用；6、内置8欧20瓦喇叭，适用于500平方米范围内使用；7、颜色：银白色，高端、大气、上档次；8、产品尺寸：163*123*46 (长*宽*高单位：mm)。
二、技术参数供电方式DC 9~12V稳压电源待机状态≤80uA工作电流放音状态≤1000mA音频格式MP3音频输出功率8Ω/20W红外感应范围≤5米（120°视角）三、“JQ T02语音提示器”适用范围广泛，下面仅列出几处典型应用案例1、自动扶梯安全提示，提醒乘客注意安全等温馨提示语；2、生产车间、施工作业区安全语音提示；3、进入办公楼、营业厅、候机（车）楼、迎送宾客；4、广场、超市、商业网点产品广告宣传。
5、科技馆、展览馆参观引导或自动讲解；6、银行、ATM柜员机防骗、防盗抢语音提示；7、公共场所、医院、残疾人引导语音提示；8、各行业安全防卫语音提示。
9、电力系统高电压区域、军事管制、公安警戒区域安全语音提示。
三、接口说明序号接口名称功能备注1 电源DC9~12V2 音量调节//电源左旋：音量减//关机；右旋：音量加3 音频输出口内置喇叭音量不够时可外接音箱4 TF卡槽内置存储器不够时可外插TF卡当插入TF卡时优先播放TF卡的声音5 USB接口下载语音自带4M内存，约存储4分钟语音6 按键1 短按：下一曲；长按3秒：模式1 模式1（单曲循环）：每次感应播放同一语音；模式2（全曲循环）：每次感应播放下一曲语音；7 按键2 短按：上一曲；长按3秒：模式28 红外探头探测到人则播放语音感应范围：≤5米，120°视角；模式选择：必须是在播放语音的过程中，长按相应按键3秒，红灯闪烁两下，则表示播放模式已经更改完毕。
液晶智能中央信号报警器使用说明书
FYXH－32YJ－B液晶智能中央信号报警器使用说明书北京福源立达电子科技有限公司FYXH－32YJ－B液晶智能中央信号报警器使用说明书资料版本:V4.1归档时间:2022-11-13BOM编码:081010福源立达有限公司为客户提供全方位的技术支持，用户也可直接与公司总部联系。
北京福源立达电子科技有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
北京福源立达电子科技有限公司地址：北京市大兴区首座御园一期24号楼3单元301邮编：102614公司网址：客户服务热线：************E-mail:******************1.概述1.1 FYXH-32YJ-B智能中央信号报警装置是发电厂、变电站电气二次部分的一个环节，具有功能强、灵敏度高、可靠性高、功耗低、信号记忆及编程设定等功能，是常规信号报警系统的更新换代产品。
本中央信号报警装置具有通用性强、技术先进、功能齐全等特点，可广泛用于电力系统、化工、石油冶金等企业。
1.2 智能中央信号报警装置功能：当断路器事故跳闸时，能及时发光和音响报警信号，直接驱动液晶屏显示出故障的分路号、名称（用户可以自己输入）、产生故障时间（可准确记录故障发生的时间），并且点亮相应的光子牌和驱动电笛、电铃产生声音告警。
1.3 FYXH-32YJ-B智能中央信号报警器是我公司开发的以PHILIPS生产的ARM7TDM-S核 –LPC2138 32位微处理器的控制核心的故障信号报警装置，采用240×128单色液晶屏和低功耗并且色彩醒目的光字牌可以快速、准确地显示系统的运行状况和故障内容。
2.特点2.1 用大屏幕汉字液晶显示器作为人机操作的接口，非常直观方便。
2.2 具有实时时钟，各种故障的发生时间都能准确的记录下来。
2.3 具有两级内存，串行内存抗干扰能力强，用来存储定值、参数等重要资料，上电时调入并行内存。
2.4 精心设计的硬件及软件，抗干扰功能极强。
KingSound 扶梯语音提示器使用说明书
武汉唯尼创科技有限公司KingSound扶梯语音提示器（人体感应）使用说明书V1.0✧产品简介Kingsound扶梯语音提示器是一款智能人体感应语音提示器，具有外部设备控制、外部输入控制功能。
铝合金外壳，防尘设计，支持U盘灵活拷贝语音，声音洪亮可调。
✧产品特点➢支持8~320Kbps MP3音频格式播放，音质优美；➢上电初始化时间缩短至5S即可感应触发➢语音更新方便，用户可通过U盘将音频文件拷贝到内部FLASH；➢支持内置最大128M SPI Flash 作为存储语音的载体；➢电压DC12V；➢继电器延时断开时间可通过config.txt文件设置（0S~99S）。
✧产品规格工作电压：DC12V待机电流：≤20mA播放语音功耗：≤2W负载：≤600W（阻性负载）武汉唯尼创科技有限公司FLASH容量：标配32Mbit FLASH（可定制64～128Mbit）人体感应角度：≤120度人体感应距离：4米内工作温度： 0℃～30℃播放声音：≤100dB产品尺寸： 104*100*28mm✧功能面板DC12V注：Trigger为外部输入，可外接一路传感器输入，低有效；COM与NC为外部设备控制端，人体感应播放时闭合。
✧FLASH容量与语音长度关系该版本支持8～320Kbps码率的MP3音频文件，语音的时间长度和码率有关。
码率越低文件越小。
注意语音文件总大小不能大于内部FLASH的容量。
内部FLASH存储器存满了就停止拷贝。
注意单位换算，平时我们常用的单位1MB=8Mbit。
标配32Mbit FLASH（可定制64～128Mbit）表内数据是在语音为16Kbps码率的MP3音频文件时计算所得出来的。
Flash 容量 4M 8M 16M 32M 64M 语音时间252秒505秒1011秒2022秒4045秒操作说明1. 按键操作说明：按键操作方式功能指示灯M1 短按切换到A 模式（全曲循环模式）红灯亮1次长按3S 无无 M2短按 切换到B 模式（单曲循环模式）红灯亮2次长按3S无无 上一曲短按（非调音量模式）上一曲（B 模式下选曲试听） 绿灯亮 长按3S 进入调音量模式红灯以2HZ 速度闪短按（调音量模式）增加一级音量，最大8级，重新播放当前曲目。
2路语音播报器说明书
2路语音播报器说明书V1.1 (型号：YZ02)（低电平板）秦皇岛千目电子有限公司电话：************传真：************/1.产品特性 (2)2.产品图片、接口介绍 (2)2.1产品外形和接口图片 (2)2.2接口介绍 (3)3.音频下载流程 (3)3.1准备音频文件 (3)3.1.1软件合成音频文件 (3)3.1.2音频文件转换MP3格式 (3)3.2语音播报器连接电脑 (3)3.3产生U盘 (3)3.4下载音频 (4)4.播放模式说明 (4)5.技术支持及联系方式 (5)语音播报器说明书(型号：YZ02)YZ02语音播报器是秦皇岛千目电子有限公司2018年全新工业级产品。
具有价格低、稳定可靠、可重复录音、开关触点控制、音频下载方便等特点。
通过2组触点控制语音播放。
产品分为YZ02-1、YZ02-2两个型号。
主要应用范围：安防工程、报警提示、产品扩展语音功能等。
1.产品特性●板载功放模块，最高可输出功率达5w，声音响亮。
●MP3格式音频信息。
●可随时通过USB接口更换语音内容。
●板载8M FLASH存储器，成本低、可靠性更好。
●性能参数工作电源电压：直流12V/2A24V/1A工作温度：-20～85℃音频输出功率：YZ02-1输出20W YZ02-2输出30W2.产品图片、接口介绍2.1产品外形和接口图片2.2接口介绍◆电源接口：直流12-24V供电：红线：接12-24V直流电源正极。
黑线：接12-24V直流电源负极。
◆USB接口：下载音频文件到模块。
◆控制接口：用来提供触发信号：黄色线：与DC12V电源负极短接，播放第一段语音。
绿色线：与DC12V电源负极短接，播放第二段语音。
3.音频下载流程3.1准备音频文件准备2段MP3格式音频文件，命名为00001、00002。
3.1.1软件合成音频文件通过“音频合成软件”把文字转换为WA V格式音频文件存储到电脑。
具体操作请参考《语音合成说明》文档。
自动扶梯(人行道)监控保护器说明书 V1.1
自动扶梯（人行道）监控保护器说明书一、产品概述SJDT-1是陕西三金电梯配件有限公司为扶梯新要求而研发的新产品。
产品具有超速保护，非操纵逆转保护，梯级缺失保护和扶手带速度偏离保护等功能。
二、技术参数工作环境温度-20℃ - +70℃工作环境湿度< 85％RH额定工作电压DC 24V额定工作电流1A频率测量范围0.1Hz - 1KHz传感器类型DC 24V接近开关或光电开关传感器剥线长度 4.5-5mm保护响应时间<15ms保护输出（继电器）最大开关电压250V AC / 30VDC保护输出（继电器）最大开关电流10A保护输出（继电器）电气寿命（次）105保护输出（继电器）机械寿命（次）107三、工作原理自动扶梯（人行道）运行时，所安装的传感器（接近开关或光电开关）会产生相应的脉冲信号，当运行状态改变时，脉冲信号也会发生相应的变化。
保护器实时检测输入脉冲波形的变化情况以对自动扶梯（人行道）的运行状态进行监测，并根据监测到的状态采取保护措施。
四、产品功能1、超速保护当梯级轨道运行速度超过设定的运行速度时（超速范围可设置，范围1%-50%），继电器动作控制扶梯停止运行，进入保护锁定状态。
2、非操纵逆转保护在梯级轨道改变规定运行方向时，继电器动作控制扶梯停止运行，进入保护锁定状态。
3、梯级缺失保护（自动人行道无此功能）能监测出梯级缺失情况，并在缺失的梯级到达梳齿位置之前，继电器动作控制扶梯停止运行，进入保护锁定状态。
4、扶手带速度偏离保护当扶手带速度低于梯级实际运行速度超过一定范围（偏离范围可设置，范围50%-99%）、时间持续超过15秒时，继电器动作控制扶梯停止运行，进入保护锁定状态。
5、输入信号检测当输入信号正常时，相应的LED指示灯闪烁（或点亮）。
当输入信号异常时，相应的LED不闪烁（或点亮），同时LCD显示相应的传感器异常。
6、故障指示及停梯保护当出现超速、非操纵逆转、梯级缺失、扶手带速度偏离中的任何一种故障时，相应的故障指示灯点亮，同时通过蜂鸣器发出声音报警，并在LCD上显示故障类型。
帝奥自动扶梯微机控制器资料(使用说明)精选全文完整版
自动扶梯控制器ZY-F 使用说明书V1.123目 录第一章 产品介绍 51.1主控板ZY-F-A02 51.1.2主控板技术规格 61.1.2主控板端口定义 61.2出入口串行显示器ZY-F-B01 81.2.1串行显示器技术规格 81.2.2串行显示器端口定义 81.2.2串行显示器功能介绍 81.3并行显示器ZY-F-E02 9第二章 系统功能说明 102.1多种运行模式选择功能 102.1.1直拖运行模式 102.1.2智能直拖运行模式 102.1.3变频运行模式 112.1.4变频怠速运行模式 112.1.5应急运行模式 112.2速度监控功能 112.3初始状态检测 112.4断链保护 122.5完备的安全保护功能 122.6实时故障显示功能 122.7良好的人机界面操作 122.8扶梯出入口处显示器显示通行标志和故障时故障显示功能（选配） 122.9扶梯钥匙开关盒显示运行方向和故障时故障显示功能（选配） 122.10扶梯速度自学习功能 122.11抱闸检测功能 132.12按钮快速消除故障功能 13第三章 系统安装及布线要求 133.1控制器和线路板的安装 133.2入口光电及测速光电的安装 133.3阻容吸收方面的要求 143.4接地方面的要求 143.5串行通讯线接法 15第四章 人机界面说明 154.1参数设置模式 164.2参数设置操作方法 164.3控制板显示器显示内容说明 164.4参数定义说明 164.5故障代码及说明 184.5.1安全开关故障代码 184.5.2运行故障代码 18第五章 自动扶梯调试 195.1调试前的准备工作19 5.2检修运行19 5.3正常运行19 5.4扶梯自学习20 第六章元器件代号说明20 第七章保养、维护20 7.1日常保养及维护23 7.2定期维护24 7.3微机控制器的存贮24 7.4微机控制器的保修25V1.12 5第一章 产品介绍1.1 主控板ZY-F-A02主控板ZY-F-A02由上、下两块线路板组合而成，通过插针互相连接。
变频扶梯维护使用说明书
变频自动扶梯维护使用说明书山东百斯特电梯有限公司 2009年5月目录1.自动扶梯的一般介绍2.自动扶梯的安全操作和使用3.自动扶梯的维修和保养4.自动扶梯的检查维修保养项目5.电气系统的调试与保养6. 润滑油对照表一、自动扶梯的一般介绍1.1、自动扶梯是一种可连续运输的客运工具。
1)、输送能力大，2)、运送客流量均匀。
3)、可上下逆转。
自动扶梯分普通型和公共交通型。
普通型适用于一般商用场合，公共交通适用于车站、码头、机场等客流量大满载运行时间的公共场所。
二、自动扶梯的安全操作与使用2.1、使用自动扶梯之前必须检查一下自动扶梯上下端部入口处是否有异物，如有异物必须清除干净。
2.2、扶梯的操作必须由经过培训的专门人员操作，且必须是空载启动。
2.3、启动自动扶梯前应先合上电源总开关和控制箱内主开关，扶梯的操作按钮处于内盖板上且有上下行标志，操作时用专用钥匙开启即可。
2.4、乘用正在运行的扶梯时两脚应踏在梯级黄色标记线之内，且面朝自动扶梯运行方向，并单手抓牢扶手带。
2.5、小孩和老人乘坐自动扶梯时必须有人扶助。
2.6、残疾人乘坐自动扶梯时应有专人扶助。
2.7、赤脚者不准使用自动扶梯。
2.8、不准使用自动扶梯运送货物。
2.9、停止自动扶梯时，按上下出入口处的停止按钮即可。
2.10、如需要改变自动扶梯的运行方向，必须将自动扶梯安全停稳后，才能转换运行方向。
三、自动扶梯的维修和保养为了提高自动扶梯的使用寿命，必须经常对自动扶梯进行维修和保养。
3.1、自动扶梯每运行1－2个周，保养一次。
保养内容：1)、擦拭机件和电气元件;2)、检查各机电零件的工作情况;3)、对各需润滑部件进行润滑。
3.2、自动扶梯自投入3个月后，必须保养检查调整一下。
以后每隔6－12个月，必须检查维修保养一次。
内容：检修.调整.清洗.更换零部件。
3.3、自动扶梯每隔3年大修保养一次。
内容：全部零件的清洗调整及损坏零件的更换。
3.4、客户应认真填写维修保养反馈单，及时反馈给本公司。
蒂森自动扶梯操作指导
编辑课件
扶梯电源的接通与断开
一、接通电源
闭合扶体电源开关之前，检查确保扶梯上面没有行人。 自动扶梯启动步骤如下： ■ 将钥匙插入到 根据所需运行方向转动钥匙。扶梯启动。 ■取出钥匙，存放于安全的地方。 ■观察扶梯梯级完整运行一圈，尤其注意以下方面：
三、改变运行方向
断开电源前，确保扶梯上没有行人或物体。 如希望在运行中改变方向，按如下操作： ■停止运行扶梯 ■等候至扶梯完全停止 ■再次启动扶梯，选择所需方向
编辑课件
故障
发生故障初时，故障类型及原因未能识别。因此，需用警戒 标识隔离故障扶梯，并确保只有专业人员能够启动扶梯。
下表列出部分故障及对其应措施，可自行对照解决。
FT732设置有梳齿板安全装置，这一安全装置被触发，例 如当梯级链和梳齿板之间出现异物堵塞的情况下，梳齿板沿 水平方向压缩开关，关闭扶梯。
编辑课件
五、扶手带导入口
安全装置
扶手带在其穿入扶梯的扶手代入口处有扶手安全入口加以特别 保护。
这一系统有两对膜板前后重叠组成，外部膜瓣的作用是防止非 正常启动，如果有外部异物随扶手带同时进入其入口，内膜瓣张开， 扶梯立即停止运行。外膜瓣同时也打开，在扶手带四周形成一个更 大的孔洞，减轻已进入的身体或者物品被挤压的危险。
按照以上要求操作，扶梯将会在最良好的安全状态下 运行。以上要求是扶梯操作人员安全防范方面的职责。
编辑课件
服务
一、检查
检查时，操作人员需检查扶梯是否有明显的故障。如发 现功能性故障或运行异常，请务必停止运行扶梯并通知机电 车间。在维修完成之前不能再次启动扶梯。
扶梯参数说明
扶梯参数说明参数简介1、F0的功能码参数说明F0-00 密码设置出厂设定0000 最小单位 1设定范围0000～9999键盘操作密码设置：当此参数的值不是0时，设置的密码生效，断电上电后要进入参数菜单必须输入正确密码。
F0-01 梯类型出厂设定0 最小单位 1设定范围0、1扶梯的类型设置：0：自动扶梯1：自动人行道F0-02 控制方式出厂设定0 最小单位 1设定范围0、1、2、3扶梯控制方式的设置：0：无效1：Y△控制2：VVVF控制3：保留，参数不能设置为此值，会导致梯不能运行。
F0-03 保留出厂设定0 最小单位 1设定范围0、1、2此参数为系统保留参数，不要随便设置F0-04 参数更新出厂设定0 最小单位 1设定范围0、1、2参数重新初始化功能设置0：无效1、2：在检修或安全断开时，设置的为1或2后，断电重新上电后参数将会恢复出厂值。
F0-05 年设置出厂设定00 最小单位 1设定范围00～99当前日期年的设置F0-06 月设置出厂设定00 最小单位 1设定范围01～12当前日期月的设置F0-07 月设置出厂设定00 最小单位 1设定范围01～12当前时间日的设置F0-08 时设置出厂设定00 最小单位 1设定范围00～23当前时钟的时设置F0-09 时设置出厂设定00 最小单位 1设定范围00～59当前时钟的分设置2.、F1 的功能码参数说明F1-00 保留出厂设定0 最小单位 1设定范围0、1此参数保留F1-01 主机测速使能出厂设定 1 最小单位 1设定范围0、10：关闭主机测速功能1：使能主机测速功能，完成扶梯的超速和低速保护F1-02 扶手带测速使能出厂设定0 最小单位 1设定范围0、10：关闭扶手带速度检测功能1：使能扶手带速度检测，提供对扶手带的运行保护F1-03 梯级遗失检测使能出厂设定0 最小单位 1 设定范围0、10：关闭梯级遗失检测功能1：使能在正常运行时检测有无梯级遗失功能F1-04 防逆转使能出厂设定0 最小单位 1设定范围0、10：关闭防逆转功能检测1：在装有防逆转开关有防逆转检测开关时，参数设置为1，使能逆转检测功能F1-05 安全制动器使能出厂设定0 最小单位 1 设定范围0、10：关闭辅助安全制动器输出功能1：使能辅助安全制动器输出功能F1-06 保留出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值F1-07 保留出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值F1-08 保留出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值F1-09 逆向进入运行出厂设定0 最小单位 1设定范围0、1当扶梯具有节能功能时，自动扶梯在空载的情况下以小于额定速度的任意速度停止或运行时，当有人从扶梯运行方向的逆向进入，此参数的功能就是是否启动扶梯运行一段时间用来提示乘客不能进入扶梯0：关闭逆向进入运行1：使能逆向进入运行F1-10 逆向进入运行出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值3. F2的功能码说明F2-00 启动蜂鸣保持时间出厂设定 3.0 最小单位0.1设定范围00～9.9秒正常运行启动方向钥匙后，蜂鸣响一段时间警告后扶梯开始启动运行。
DL4-2型语音报站器说明书(通
目录第一章产品特性 (2)第二章注意事项 (2)第三章产品外观和内部结构图 (3)1．产品外观图 (3)2．产品内部结构图 (4)第四章安装要求 (4)1．DL4-2型语音信号输入要求 (4)2．DL4-2型语音报站器工作电源 (5)第五章报站播放语言及语音输出内容 (5)1、语音版本 (5)2、语音内容 (5)第六章外部接线端TB1～TB16图示 (5)第七章功能参数设置 (7)1．短路器JMP1～JMP5设置方法 (7)2．指示灯LD1～LD9指示说明 (7)3．电位器VT1、VT2调节说明 (8)4．拨码开关JB(1～6)功能设置定义 (8)第八章安装连接 (9)1.遵循原则 (9)2.安装流程 (10)步骤一选择电梯输入信号类型 (11)步骤二查表接线 (12)（1）方向、门区信号接入方式连接 (12)（2）仅平层感应器接入方式连接 (14)（3）其他信号的接线方法 (14)第九章调试运行 (17)第十章一般故障及排除方法 (18)第一章产品特性广东顺德鼎力电源设备厂专业从事设计制造电梯应急装置，电梯智能语音报站系统，VVVF电梯门机控制器，电梯软启动器，电梯远程监控系统，电梯对讲系统，多功能彩色液晶显示器，无机房电梯专用应急电源，VVVF客货电梯控制柜，各种用途的应急灯等产品。
鼎力电源始终坚持“顾客至上”的服务理念，以顾客的满意作为工厂工作成绩的衡量标准，提供完整的售前——售中——售后为一体化的综合服务体系，鼎力的宗旨——“鼎力相助是我们的最大心愿！”D L4-2型智能语音报站器采用八位微型计算机为控制核心，结合专用集成语音芯片，音频摸拟信号直接录放，保证语音清晰优美无失真。
产品设计接口灵活，动态采集电梯运行信号，程序控制播放语音。
报站语音采用标准国语、英语等，背景音乐采集世界名曲，可供用户选择。
语音内容也可由用户提供或特别指定，可满足不同场合各个用户的要求。
还可为用户特别录制广告宣传语，如：“欢迎乘坐XX电梯”、“欢迎光临XX公司”等。
扶梯语音提示器安装说明
JTT081扶梯语音提示器
一、简介
本产品探测方式是一种利用红外热释电原理感应人体活动信息的技术。
当人进入感应范围内时，就能准确的识别、检测和被动式感应人体活动的信息。
它好像一只猫的眼睛，不会依赖光线，哪怕是在漆黑的环境里，也能稳定可靠的工作，克服了光感应的不足。
二、产品特点
1、采用红外人体感应探测技术
2、可以根据用户不同需求自行通过电脑USB更换播放的语音内容。
3、采用高品质MP3主控作为整机的核心控制部分。
4、具有遥控控制功能：关机，静音，暂停/播放，上一曲/下一曲，音量加/音量减，数字选
曲，单曲循环，大循环等功能
5、内置功放扬声器驱动2W 8R的喇叭。
外置功放（可定制）。
6、内置128M存储器，最大可支持到32G，存储容量大。
7、
三、电气参数:
注意！工作坏境温度，因本产品采用的是红外热释电感应原理的技术，当坏境温度高如人体温度的时候，本产品会出现感应不灵敏的现象。
四，产品使用。
电梯安全警示告知
垂直电梯使用规范
（6）搬运体积大、尺寸长的笨重物品搭乘时，应请专业人员到场指导协 助，进出轿厢时切忌拖拽，也不得打开轿顶安全窗将长物品伸出轿外， 以免损坏电梯设备，造成危险事故
（7）搬运大件物品时，若需保持层、轿门的开启应按住开门按钮“<|>”， 禁止用纸板、木条等物品插入层、轿门之间，或用箱子等物件拦阻层、 轿门的关闭，以免损坏层、轿门部件，造成危险。
以防造成人身伤害或设备损坏。禁止在轿内存放这类物品。 （3）呼梯时，乘客仅需按亮候梯厅内所去方向的呼梯按钮，请勿同时将
上行和下行方向按钮都按亮，以免造成无用的轿厢停靠，降低大楼电 梯的总输送效率。 （4）爱惜楼层按钮和轿内的按钮，要轻按，按亮后不要再反复按压，禁 止拍打或用尖利硬物（如雨伞尖端）触打品影响轿厢关门，甚至被夹 住 （5）爱护轿内设施（例如装潢、操纵盘、楼层显示器、警铃按钮、摄像 头等），请勿将口香糖贴在按钮上，请勿在轿内乱写乱划，乱抛污物， 保持轿内清洁，以保证电梯的使用寿命。
（11）扶手带转弯端头1.5米的范围内严禁张贴任何广告宣传画，必须规 范张贴《安全提示》标语。 人人乐连锁商业集团股份有限公司 二零零八年八月三十一日
垂直电梯使用规范
（垂直电梯使用规范） （1）严禁企图搭乘正在进行维修的电梯，此时电梯正处于非正常工作状
态，一旦搭乘容易发生安全事故。 （2）请勿不加任何保护措施而随意将易燃、易爆或腐蚀性物品带入轿厢，
自动人行道安全做法
错误的做法
二台扶手电梯交叉处的小心碰头牌
严禁攀爬（侧面）
并排梯中间严禁攀爬
梯身中间严禁攀爬
安全检验合格证张贴方法
安全检验合格证统 一的张贴位置效果
小心碰头牌规格尺寸及颜色
扶手电梯手动盘车说明
