电力电缆故障点查找方法及其现场应用 张国玉
电力电缆的故障点定位及故障维修探讨
电力电缆的故障点定位及故障维修探讨发布时间：2022-01-13T08:04:41.379Z 来源：《工程管理前沿》2021年24期作者：张季[导读] 信息技术的发展速度不断加快，带动中国经济水平的提升，张季国网涞水县供电公司，河北省保定市涞水县，邮编：074100摘要：信息技术的发展速度不断加快，带动中国经济水平的提升，人们生产生活中的电能使用量增加，导致电能供应不足的问题存在。
为了提高用电效率，保证电能使用安全，就需要保证电缆的安全使用。
通常电力电缆发生故障而得不到及时的抢修，便会引起大范围的停电，严重甚至是火灾等。
因此，加强对电力电缆的故障分析，并制定出相应的应对措施，对整个电网安全运行都有着非常重大的意义。
文章分析了电力电缆故障的原因及分类，探讨了电力电缆的故障测距与定点方法，为电力电缆故障的检测提供借鉴。
关键词：电力电缆；电缆故障；故障定位；维修随着电力电缆的大量投运，电力电缆的故障出现的情况越来越多，电力电缆的故障与否直接关系到整个电力系统的能否安全稳定运行。
当电力电缆发生故障或存在某种隐患时，迅速锁定故障点位置及排除各种隐患显得尤为重要，然而电缆故障点的查找一直是需投入大量的人力物力且耗时耗力的工作。
随着电缆的长期使用，电缆出现故障是在所难免的，特别是电缆普遍在地下铺设，当发生故障的时候，很难准确定位，导致电缆检修难度大大增加。
电缆铺设比较复杂的情况下，对于电缆故障很难查询到，如果依然采用传统的定位技术，很难对故障点准确定位。
为了保证电缆故障维修工作顺利展开，就需要采用新的定位技术，使得故障点能够快速查找出来并精确定位，确保电缆处于正常运行状态，电能供应持续稳定。
一、电力电缆的故障分析及检测现状和问题（一）由于电缆机械伤害导致的电缆故障电缆运行中如果发生故障，首先需要考虑的就是是否存在电缆机械伤害的问题。
现在各个地区的施工项目很多，一些施工单位在展开施工之前虽然对现场进行了调查，但是由于地下管线比较隐秘，导致施工单位对于地下管线布局没有充分掌握，在施工的过程中对电缆造成不同程度的损坏，电缆故障因此发生，甚至会因此导致大范围的停电事故[1]。

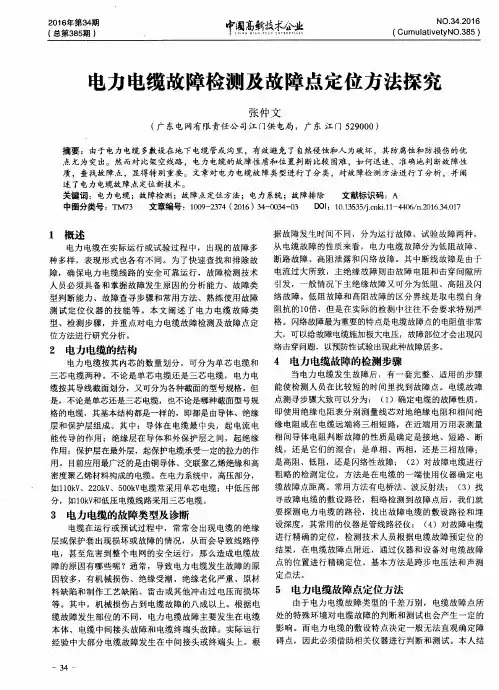

电力电缆故障检测及故障点定位方法探究
ｌ 概述
电力 电缆 在 实 际运 行或 试 验过 程 中， 出现 的 故障 多 种 多样 ，表 现 形式 也 各有 不 同 。为 了快 速查 找 和 排 除故 障 ，确 保 电力 电缆 线 路 的安 全可 靠 运行 ，故 障检 测技 术 人 员必 须 具备 和 掌握 故 障发 生原 因的分 析 能 力 、故 障类
进行精确的定位，检测技术人员根据电缆故障预定位的
结 果 ，在 电缆 故 障 点附近 ，通过 仪 器和 设 备对 电缆 故 障 点的位 置 进 行精确 定 位 。基 本方 法 是跨 步 电压 法和 声 测
定点法 。
因较 多，有机械损伤、绝缘受潮 、绝缘老化严重、原材 料缺陷和制作工艺缺陷、雷击或其他冲击过电压而损坏
述 了电力 电缆故 障点定位 新技 术 。
关键词 ：电力电缆 ；故障检测 ；故障点定位方法；电力系统 ；故障排除 文献标识码 ：Ａ 中图分类号 ： Ｔ Ｍ７ ３ 文章编号 ：１ ０ ０ ９ － ２ ３ ７ ４（ ２ ０ １ ６ ） ３ ４ － ０ ０ ３ ４ － ０ ３ Ｄ Ｏ Ｉ ；１ ０ ． １ ３ ５ ３ ５ ／ ｊ ， ｃ ｎ ｋ ｉ ． １ １ — ４ ４ ０ ６ ／ ｎ ． ２ ０ １ ６ ． ３ ４ ． ０ １ ７
据 故 障发 生 时间 不 同， 分为 运行 故 障 、试验 故 障两 种 ，

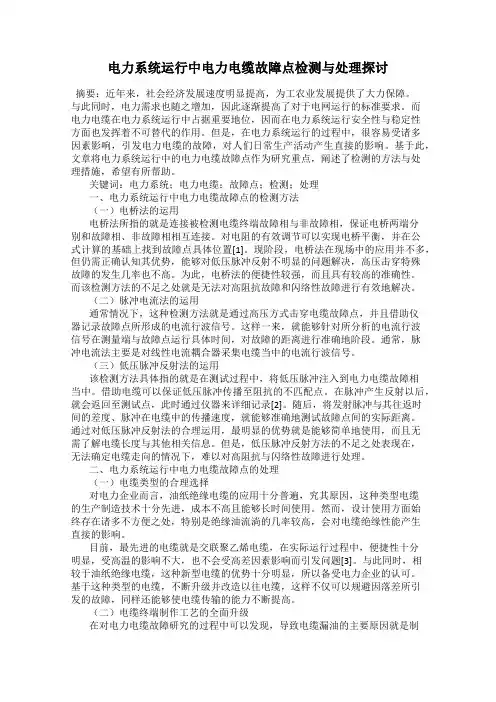

电力系统运行中电力电缆故障点检测与处理探讨
电力系统运行中电力电缆故障点检测与处理探讨摘要：近年来，社会经济发展速度明显提高，为工农业发展提供了大力保障。
与此同时，电力需求也随之增加，因此逐渐提高了对于电网运行的标准要求。
而电力电缆在电力系统运行中占据重要地位，因而在电力系统运行安全性与稳定性方面也发挥着不可替代的作用。
但是，在电力系统运行的过程中，很容易受诸多因素影响，引发电力电缆的故障，对人们日常生产活动产生直接的影响。
基于此，文章将电力系统运行中的电力电缆故障点作为研究重点，阐述了检测的方法与处理措施，希望有所帮助。
关键词：电力系统；电力电缆；故障点；检测；处理一、电力系统运行中电力电缆故障点的检测方法（一）电桥法的运用电桥法所指的就是连接被检测电缆终端故障相与非故障相，保证电桥两端分别和故障相、非故障相相互连接。
对电阻的有效调节可以实现电桥平衡，并在公式计算的基础上找到故障点具体位置[1]。
现阶段，电桥法在现场中的应用并不多，但仍需正确认知其优势，能够对低压脉冲反射不明显的问题解决，高压击穿特殊故障的发生几率也不高。
为此，电桥法的便捷性较强，而且具有较高的准确性。
而该检测方法的不足之处就是无法对高阻抗故障和闪络性故障进行有效地解决。
（二）脉冲电流法的运用通常情况下，这种检测方法就是通过高压方式击穿电缆故障点，并且借助仪器记录故障点所形成的电流行波信号。
这样一来，就能够针对所分析的电流行波信号在测量端与故障点运行具体时间，对故障的距离进行准确地阶段。
通常，脉冲电流法主要是对线性电流耦合器采集电缆当中的电流行波信号。
（三）低压脉冲反射法的运用该检测方法具体指的就是在测试过程中，将低压脉冲注入到电力电缆故障相当中。
借助电缆可以保证低压脉冲传播至阻抗的不匹配点。
在脉冲产生反射以后，就会返回至测试点，此时通过仪器来详细记录[2]。
随后，将发射脉冲与其往返时间的差度、脉冲在电缆中的传播速度，就能够准确地测试故障点间的实际距离。
通过对低压脉冲反射法的合理运用，最明显的优势就是能够简单地使用，而且无需了解电缆长度与其他相关信息。
探析35kV及以下电力电缆故障点测寻方法
探析 35kV及以下电力电缆故障点测寻方法摘要：随着科技时代的到来，我国城镇配电网上采用电力电缆供电。
电力电缆供电的最大优点为安全、可靠、稳定并且能够将城市美化。
由此可知城镇负荷增长以及城镇建设要求下其电力电缆的铺设成为整个配电发展趋势。
基于此情况，本文就探析35kV及以下电力电缆故障点测寻方法，就其中急剧增加的电缆数量，造成的故障频率分析，由此排查故障问题。
目前大多数县级城镇电缆的铺设方式比较单一化，即为直埋敷设形式，那么这种直埋铺设形式会影响到电缆的运行以及维护，不利于保持电网可靠的供电。
本着探讨电缆故障发生的原因及探寻方法与原理，进一步探测电力电缆故障，进而精准的查找出直埋电缆故障点，以此来提供城镇电缆供电的可靠性，确保其优质的服务水平。
关键词：35kV；电力电缆；故障点；测寻；方法一、电缆故障的原因众所周知，形成电缆故障的原因有很多，具体分析以下这几种最常见的电缆发生故障的原因。
第一种为电缆受外力损伤。
电缆发生由于外力损伤而引起的故障，其实多是因为市政建设管理部门没有严格监管，相对应的是施工单位没有足够的电缆保护意识，又或者是供电企业没有增加其巡查力度。
这些方面占据着电缆事故发生概率的40%。
第二种为电缆外部机械损伤。
此故障多见于电缆施工单位没有严格按照施工标准要求展开相关施工与督查工作，导致施工的质量过低。
又或者是质量监督人员没有监管到位，由此而造成了电缆外部损伤以及电缆铺设存留隐患。
一旦形成电缆外部机械损伤及电缆运行一段时间就会被击穿，留下安全隐患。
第三种为电缆负荷过大。
众所周知电缆需经历供电负荷高峰时期的长时间过负荷运行，那么如此高强度以及期限的运行，会让电缆的整体运行温度高出电缆正常运行的允许温度，由此而造成了电缆终端接头、中部接头以及电缆薄弱处被击穿的可能。
第四种为电缆受外界环境影响。
地质条件很可能让电缆保护层受到化学与电腐蚀，然后在经过长时期的潮气侵入，进而让整个保护层失效，最终造成电缆被击穿的现象。
电力电缆的故障定位与修复
电力电缆的故障定位与修复在电力系统中，电缆作为传输电能的关键设备，起着至关重要的作用。
然而，由于各种不可抗力和操作管理等因素的影响，电缆可能会发生故障。
及时准确地定位并修复电缆故障对于确保电力系统的稳定运行至关重要。
本文将重点介绍电力电缆故障的定位及修复方法。
一、故障定位方法1.传统方法传统的电力电缆故障定位方法主要包括位置法、阻抗法和反射法。
其中，位置法通过测量电缆两端到故障点的距离，定位故障位置。
阻抗法则是通过测量电缆某一端的电缆绝缘电阻值，推断故障位置。
反射法则是利用电缆故障处所发生的信号反射，来确定故障点位置。
2.高压耦合法（HV-CT法）高压耦合法是一种无损故障定位方法，通过将高压信号耦合入电缆中，利用故障处的电磁辐射和故障周围的介质来传播高压信号的方式来定位故障位置。
该方法准确性高、定位速度快，并且对电缆没有影响，因此在实际应用中得到广泛推广。
二、故障修复方法1.绝缘层养护电力电缆故障中最常见的问题是绝缘层的破损。
定位到故障后，首先需要对绝缘层进行养护。
可以使用特定的材料对绝缘层进行修复，或者更换破损的绝缘层，以保证电缆的正常使用。
2.导线修复当电缆的导线发生断裂或接触不良时，需要对导线进行修复。
修复方法包括焊接导线、更换导线等。
在修复时需要注意导线的质量和连接的稳固性，以确保修复后的电缆工作正常。
3.充电电缆的故障对于充电电缆的故障，可以采用充电电缆连接器的更换方法进行修复。
修复时要确保连接器与电缆的质量相匹配，以免再次出现故障。
4.全面检测在定位和修复故障后，还需要进行全面的检测，以确保修复的电缆正常运行。
全面检测包括电阻测试、介质损耗测试、局放测试等，以评估电缆的质量并及时发现潜在的问题。
总结：电力电缆故障的定位与修复是电力系统维护和管理中的重要环节。
传统的定位方法可以实现较为粗略的定位，而高压耦合法则能够提供更准确、高效的故障定位。
在修复故障时，需要综合考虑绝缘层、导线和充电电缆等不同部位的问题，并采取相应的修复措施。
电力电缆的故障和查找方法
电力电缆的故障和查找方法
王彦霞
【期刊名称】《科技情报开发与经济》
【年(卷),期】2007(017)028
【摘要】阐述了电缆故障的分类,分析了电缆故障的原因,详细说明了电缆故障的预防措施和检测方法,并介绍了两种新型电缆测试仪器.
【总页数】3页(P264-266)
【作者】王彦霞
【作者单位】中国神华神东煤炭分公司,陕西神木,719315
【正文语种】中文
【中图分类】TM711
【相关文献】
1.10kV电力电缆常见故障、故障点查找方法及防治措施 [J], 牛庆征
2.电力电缆故障点查找方法及其现场应用 [J], 邱成章
3.电力电缆故障原因分析及查找方法 [J], 左安文; 邹大鹏
4.电力电缆故障点查找方法及其现场应用 [J], 陆子欣
5.电力电缆故障点查找方法及其现场应用 [J], 谈玲玲
因版权原因，仅展示原文概要，查看原文内容请购买。
电力行业中电缆故障排查与修复的方法与技巧
电力行业中电缆故障排查与修复的方法与技巧电力行业是现代社会中不可或缺的基础产业，而电缆作为输送电能的重要组成部分，承担着重要的任务。
然而，由于电缆长时间使用、外力破坏、质量问题等原因，电缆故障时有发生。
因此，电力行业工作者需要具备一定的电缆故障排查与修复的方法与技巧，以保证电力输送的稳定性和安全性。
本文将探讨电力行业中电缆故障排查与修复的一些方法与技巧。
一、故障排查1. 视察与检查在排查电缆故障时，首先要进行细致的视察与检查。
这包括对电缆线路的整体情况进行观察，寻找明显的外部损坏迹象，如划痕、割伤等。
同时，还应检查电缆连接处的是否牢固，并且注意检查绝缘层是否有异常现象。
2. 测试与测量对于电缆故障排查而言，测试与测量是必不可少的步骤。
通过使用专业的测试仪器，如绝缘电阻测试仪、断路器测试仪等，可以检测电缆线路的绝缘状况、电阻值以及其他电气特性。
通过这些测试结果，可以初步判断电缆故障的具体位置。
3. 分割法排查分割法是一种常用的电缆故障排查方法。
通过在故障点两侧分割电缆，然后逐个测试每个分段的电阻、绝缘电阻、介质损耗等，可以逐步缩小故障点的范围，并最终确定故障位置。
二、故障修复1. 绝缘层修复如果在故障排查过程中发现绝缘层存在问题，可以采用绝缘层修复的方法。
修复时要先清除绝缘层表面的污物或损坏部分，然后使用绝缘材料或胶带将其包覆修复。
修复后要进行测试检验，确保修复效果良好。
2. 线芯连接修复电缆的线芯连接处如果出现问题，会导致电能传输不畅或者完全中断。
在进行修复时，需要先将连接处的绝缘层剥离，然后清洁金属导体表面，最后进行连接或更换欠佳的部件。
修复完成后，应进行连接测试，确保连接牢固稳定。
3. 故障线路更换对于一些因为老化、损坏严重或其他原因无法修复的故障线路，需要进行线路更换。
更换前要先进行线路拆除，然后根据需要重新架设新的线路。
在进行线路更换时，需注意安全操作，并遵循相关的标准和规范。
三、技巧与注意事项1. 安全第一在进行电缆故障排查与修复的过程中，安全是最重要的。
电力电缆故障查找方法与体会2
摘要：随着电力电缆的广泛应用，电缆故障难以查找这一与生俱来的特点影响了电网的安全运行，也严重影响了人民生活。
电力电缆故障点的迅速、准确定位,能够提高供电可靠性,减少故障修复费用及停电损失。
本文结合一起电力电缆故障的查找经过,提供电力电缆故障检测的方法、步骤和体会,使大家更好的掌握电缆故障的探测知识。
关键词：电力电缆电缆故障查找检测体会目录摘要一、电缆常见故障分析1.1故障原因分析1.2电力电缆故障的分类二、电缆故障探测的步骤2.1电缆故障性质诊断2.2电缆故障测距2.3电缆故障定点三、电缆故障性质诊断四、电缆故障点的查找方法及原理分析4.1测声法4.2电桥法：4.3电容电流测定法：4.4零电位法：五、电力电缆故障的预防六、查找的经验和体会结束语参考文献致谢电力电缆故障查找方法与体会随着电力系统的发展，电力电缆在电网供电中的普遍采用，电缆的数量有了很大的增长，电缆的故障也随之增多。
无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。
电力电缆故障如何查找，怎样能快速准确地查找到故障点的精确位置，缩短故障的修复时间，成为供电企业越来越关心的问题。
找出电力电缆故障原因,并采取相应措施防范故障的发生,已成为当前电业生产运行面临的一个重要课题。
一、电缆常见故障分析1.1故障原因分析电力电缆按绝缘介质不同大致可分为油浸纸绝缘电缆、塑料电缆、橡皮电缆、充油电缆,目前,电力系统应用较为广泛的是塑料电缆,它由导体芯线、绝缘层、半导电层、金属屏蔽层、外护套层组成。
据对供电公司近年来电缆故障的统计分析表明,故障多为绝缘损伤造成的闪络性故障和泄漏性故障,以及导体断线造成的开路故障,发生这类故障的原因主要是由于电缆的产品质量、安装敷设质量和外力破坏等情况引起的。
1.1.1电缆产品质量的影响电缆产品质量的优劣,直接影响电缆的使用寿命和运行安全可靠性,虽然当前中低压电缆生产技术很成熟,不存在设计和工艺问题,但由于市场竞争管理等原因,造成部分厂家在生产中降低产品质量标准,使那些电缆绝缘有严重偏心、气隙、杂质的不合格的电力电缆流入市场,这些存在隐患的产品一旦投入运行将可能对电力系统的安全稳定造成严重的影响。
35KV及以下电力电缆故障点测寻方法
35KV及以下电力电缆故障点测寻方法35KV及以下电力电缆故障点测寻方法随着社会的不断发展，电力电缆供电以其安全、可靠、稳定、不影响城市美化硬化等优点被城镇配电网广泛采用，现已成为满足城镇负荷增长和城镇建设要求的必然发展趋势。
在10KV及以下中低压配电网的供电方式已逐渐由电缆供电取代架空线供电，尽管电缆供电有着显而易见的优点，由于电缆数量的急剧增加，故障频率也相应加大，且电缆地下隐蔽性，在故障排查等问题上难以像架空线路那样直观，而且大部分县级城镇电缆的敷设方式多为直埋敷设形式，更给电缆运行维护带来了许多麻烦，对电网持续可靠供电带来了困难，所以如何快速准确查找直埋电缆故障点，提高城镇电缆供电的可靠率、提升优质服务水平，是县级供电企业迫需解决的问题。
为了解决这个问题，我供电局于2007年购置了一套HD-5816型电缆故障测试仪。
对该供电局所辖的10KV电力电缆进行故障探测。
经过积极的探索和分析，该探测仪在电缆故障测寻工作中发挥了极好的效果，电缆工作人员积累了大量的经验。
现对电缆故障发生的原因及测寻方法与原理进行探讨。
一、电缆故障的原因我们知道，电缆发生故障的原因是多方面的，大致有如下几种常见的主要原因：1、电缆受外力损伤。
主要是市政建设管理部门监管不严，施工单位对电缆保护意识淡薄以及供电企业的巡查力度不够引起的，约占电缆事故的40%。
2、电缆外部机械损伤。
由于电缆施工单位未严格按照施工标准要求进行施工以及质量监督人员未能监管到位，造成电缆外部损伤或电缆敷设时留有隐患，致使电缆运行一段时间被击穿。
3、电缆负荷过大。
在供电负荷高峰期时电缆长期过负荷运行，致使电缆运行温度超过电缆正常运行时的允许温度，导致电缆终端接头、中间接头或电缆薄弱处首先被击穿。
4、电缆受外界环境影响。
由于受地质条件的影响，导致电缆保护层受到化学和电腐蚀等，使用时间过久，致使保护层失效或电缆外铅皮被潮气侵入，最终导致电缆击穿。
在污秽严重的地区，电缆终端头套管可能出现污闪，也可能造成短路事故。
电力电缆线路故障查找与运行维护技术要点论述
电力电缆线路故障查找与运行维护技术要点论述摘要：随着我国电网对电力资源的需求量日益增大，如何保障电缆的安全、平稳、可靠地工作，已成为我国电网建设中亟待解决的问题。
如要适应目前社会对供电的需要，就需要强化对供电系统的有效管理。
对电网运行维护一体化技术进行了研究，提出了一种基于电网运行故障诊断和故障诊断的新方法。
文章针对目前我国电力线缆大修中出现的一些问题，作了较为详细的剖析和探讨，并给出了相应的解决措施。
关键词：电力电缆线路；故障查找；运行维护；技术要点；引言随着社会经济的发展，人民生活水平的不断提高，人们对生活品质的需求也在不断增加。
随着对电力的需求不断提高，所以对电力电缆的使用频率也在不断提高。
电缆线路是否能够安全地运行，与整个电力系统的稳定以及人们的日常生活和生产的正常运行有着密切的关系。
了解电力电缆发生故障的原因，采取相应的预防措施，对故障进行排查和维修，以消除电网的安全隐患；确保正常的生产生活。
1.配电电缆故障检测和运行维护的重要性配电电缆是电力系统中的重要组成部分，是保证电力稳定输送的关键因素，具有十分重要的作用，而配电网的安全运行直接关系到配电网的安全运行。
随着社会对电力的需求越来越大，对电力网络的可靠性也越来越高。
一旦配电电缆出现故障，那么就很可能会产生严重的安全事故，这不仅会造成严重的经济损失，同时还威胁了人们的生命财产安全。
同时，对电力企业而言，严重影响了企业在社会上的形象，体现了企业服务不周全、不到位的问题，进而影响了企业的社会效益和经济效益。
因此，加强对电力系统中配线线路的研究，加强对配线线路的监控，加强对配线线路的管理，是非常必要的。
2.电力电缆故障的主要原因分析2.1缺乏科学的检修模式目前，我国变电站数量不断增多，以计划检修为主的电力电缆维护方式，但这种方式也有其自身的缺陷。
如果采用原有的定期检查方式，会造成大量的财力、人力与物力的浪费，过度的人力使用还会对企业人员的管理秩序产生一定的影响。
电缆故障查找与大数据应用分析
电缆故障查找与大数据应用分析摘要：近年来随着城市化进程的不断推进，110kV及以上高压电力电缆在我国的应用已经越来越广泛，在许多场合起着架空线路无法替代的作用。
目前电力电缆成为现代城市电网的重要组成部分，城市电缆化已成为衡量城市经济发展水平的重要标志，是促进城市文明、改善人们生活环境的必要手段。
关键词：电缆故障；故障原因；故障查找引言电缆线路故障原因不仅包括电缆、附件的自身质量和施工安装质量，而且还包括维护和防护效果。
只要正确认识故障要因，从各个方面采取主动的预防措施，加强管理重点防护突出的问题，电缆线路的故障可以大幅度降低，电缆线路的高供电可靠性就能充分显现。
1 电缆故障种类当运行中的电缆发生故障时，首先判别故障的种类。
电缆故障种类大致可以分为三种：接地故障、短路故障、断线故障、断线及接地故障。
其故障类型常见的有以下几方面：①三芯电缆单相或两相接地；②二相间短路；③三相间短路；④单相断线或多相断线。
2 电力电缆故障原因分析2.1机械损伤由于在电缆安装的时候，操作不当或者不小心造成电缆机械性损伤，或者由于电缆在铺设完成后，接近电缆路径的附近的机械施工时，人为的造成电缆的损伤，导致电缆绝缘层穿孔，潮气沿着破损的地方进入到线缆的内部，导致绝缘性能下降，形成故障。
机械损伤不严重时，一般不会直接形成故障，可能是在经历几个月或者几年以后故障才能明显的被察觉出来。
2.2过电压通常，电力系统中，电气设备对地绝缘只能承受相电压，很多电机的绝缘性能只能承受几十伏的电压，最多也不会超过百余伏。
受到某些因素的影响，往往电气设备绝缘上的电压往往都超过上述电压数值。
虽然这种现象存在的时间非常短，但其出现时数值非常高，经常造成电气电缆绝缘闪络或被击穿。
这就是我们所说的过电压，对于瞬间的高位电压，即便是时间非常短促，也会造成较大的破坏，所以，必须要采用相关的措施，防止电力电缆承受过电压。
过电压一般是由于电力设备进行拉闸或者导通管换相时，电路中的电感元件，由于电流的突然变化造成感应电动势，最主要的特点就是时间短，呈现出尖峰状态。
电力电缆的故障定位与修复
电力电缆的故障定位与修复电力电缆是输送电能的重要设备，但长期使用和外界环境的影响可能导致电缆出现各种故障。
为了保障电力供应的可靠性和安全性，及时准确地定位和修复电缆故障显得尤为重要。
本文将就电力电缆故障定位与修复的方法和技术进行详细阐述。
一、故障定位方法1. 相间故障定位方法相间故障是指两相（或多相）之间发生短路、接地等故障。
常用的相间故障定位方法包括：（1）时域反射法。
该方法通过测量电力电缆上的反射信号，结合测试仪器分析，可以准确定位故障点。
（2）频域反射法。
该方法利用频率特性来识别故障点，通过频谱分析可以定位故障点并判断故障类型。
（3）电流比率法。
该方法通过测量电流的比率，利用故障点处电流异常的特征来定位故障点。
2. 导线故障定位方法导线故障是指电力电缆内部单根导线断裂、接触不好等情况。
常用的导线故障定位方法包括：（1）电缆局放法。
该方法通过检测电力电缆上的局部放电信号，利用信号强度的变化来定位故障点。
（2）电压梯度法。
该方法利用故障点处电压梯度突变的特点，通过测量电压分布来找到故障点所在位置。
3. 地线故障定位方法地线故障指电力电缆的接地电阻过大或接地处发生短路等情况。
常用的地线故障定位方法包括：（1）绝缘阻抗法。
该方法通过测量电力电缆的绝缘阻抗，分析接地故障点的特征，可快速定位故障点。
（2）电流法。
该方法通过测量接地故障点处的接地电流，结合电缆参数和电流值的计算，可以定位接地故障点。
二、故障修复技术1. 绝缘修复技术绝缘故障是导致电力电缆故障的常见原因之一。
对于绝缘故障的修复，可以采用以下技术：（1）修复胶带。
利用高压绝缘胶带进行修复，将胶带缠绕在绝缘故障点处，以增强绝缘能力。
（2）绝缘漆涂覆。
通过涂覆绝缘漆来修复绝缘层的破损，提高绝缘能力。
2. 接头修复技术接头是电力电缆连接的关键部位，出现接头故障时需要及时修复。
常见的接头修复技术包括：（1）清洁与密封。
对于接头处的污染，应采取清洁处理，并确保接头密封良好。
我国电力电缆故障诊断与监测
我国电力电缆故障诊断与监测电力电缆是输送电能的重要设备，其故障会对电网运行产生重大的影响。
电力电缆的故障诊断和监测一直都是电力工程领域的研究重点。
本文将介绍我国电力电缆故障诊断与监测的现状和发展趋势。
目前我国电力电缆故障诊断主要采用的方法有：局部放电法、电缆故障测距法、故障线路跟踪法以及红外热像法等。
局部放电法是一种常用的电缆故障诊断方法，通过检测电缆内部的局部放电信号，可以判断电缆是否存在故障。
由于电缆运行环境的复杂性和其他因素的干扰，局部放电法在实际应用中存在一定的局限性。
电缆故障测距法是一种通过测量电缆故障的时差来确定故障发生位置的方法。
该方法结构简单、操作方便，被广泛应用于电力电缆故障诊断中。
故障线路跟踪法是一种利用短路故障产生的电磁波信号进行线路跟踪的方法。
该方法可以准确确定故障位置，但是需要特殊设备进行操作，且对线路上的其他设备影响较大。
红外热像法是一种通过红外热像仪对电缆进行非接触式检测的方法。
该方法可以快速、准确地判断电缆是否存在异常情况，并确定故障位置。
目前，红外热像法在电力电缆故障诊断中得到了广泛应用。
我国电力电缆故障监测主要采用在线监测和离线监测相结合的方式。
在线监测是指通过安装在线监测设备，对电力电缆的运行状态进行实时监测和记录。
在线监测可以提前发现电缆的故障迹象，及时采取措施进行修复或更换，有效提高电缆的可靠性和运行安全性。
目前，我国的电力系统智能化水平不断提高，在线监测技术也得到了广泛应用。
离线监测是指对电缆进行定期或不定期的检测和测试。
离线监测可以通过对电缆的绝缘电阻、局部放电、介质损耗以及温度等参数的测试，判断电缆的健康状况。
离线监测可以对电缆进行全面的、深入的检测，但是需要占用一定的停电时间，影响电网的正常运行。
随着电力系统的快速发展和智能化技术的不断进步，我国电力电缆故障诊断与监测技术将会得到进一步的提升。
未来，随着物联网、人工智能等技术的广泛应用，电力电缆的故障诊断和监测将更加智能化、自动化和精准化。
电力电缆故障的探测方法和故障预防措施
电力电缆故障的探测方法和故障预防措施一、电力电缆故障的探测方法依据电缆故障的类型，国内外形成了各种不同的故障探测与测试方法。
但是这些方法的基本步骤是大致一样的。
一般来说，首先要开展故障诊断，初步确定故障的类型；然后根据诊断结果，进故障定位，初步确定故障发生的大致部位;最后，再开展故障点的准确定位。
具体而言，电力电缆的故障探测方法主要由以下几种：1.电桥法及低压脉冲反射法这种方法曾经是电力电缆故障探测的重要方法。
这两种探测方法的优势在于对低阻线路故障的探测较为准确，但是对高阻电路就不太适合了。
有部分技术人员用这两种方法开展高阻故障探测时，通过加大电流的方式烧穿绝缘，以实现降低线路电阻的目的。
这样做的弊端在于对电力电缆的完好部分也会产生不利影响。
因此，为了解决电缆线路的高阻故障，技术人员提出了高压电流闪测法，并在实际探测中得到了广泛应用，但是这种方法需要技术人员的经验辅助，降低误差一直是这种方法技术革新的关键点。
2.二次脉冲法二次脉冲法的原理是通过低压脉冲和高压发生器，在故障电缆线路中发射冲击脉冲并在故障处产生一个电弧。
在电弧产生的瞬间，会在仪器内部发射出一个低压脉冲，这个脉冲到达电缆故障处时会造成短路，短路产生的反射波会被记忆在仪器中。
在电弧过后，在发射一个低压测量脉冲，这个脉冲会通过故障点到达电缆末端，并诱发一次开路反射。
最后，将上述两次低压脉冲的波形开展比照即可准确获知故障点的部位。
电缆故障探测仪会根据上述原理自动匹配，然后判断和计算出故障点的距离。
二次脉冲法在电缆故障探测领域的应用使高阻故障判断与低阻故障判断同样简单，因此得到了广泛应用。
3.基于零序直流原理的电力电缆故障检测此故障检测方法的基本原理是，当电网正常工作时各分支线路的零序直流的数值极小，一般不超过0.5mΛ,如果电网运行中发生单相接地故障，该分支线路中的零序直流将迅速增大，一般可到达50mA左右。
因此，零序直流的迅速增大可以作为电缆线路接地故障的重要判断指标。
电力电缆线路故障查找与运行维护技术要点论述
电力电缆线路故障查找与运行维护技术要点论述当前国内电力电缆线路正在呈现网络化快速发展趋势，所以在对电缆线路的应用与保护方面必须做到双管齐下，特别是做好电力电缆线路的维护工作，定期排查故障，实施科学化运行维护。
本文主要论述了电力电缆线路的日常维护、故障排查及处理相关办法，并加以案例解析。
标签：电力电缆线路；日常维护；故障排查办法；判断电力电缆线路故障查找检修存在难度，这一方面在于输电设备的逐年增加，一方面也在于电缆线路本身埋入地下相对隐蔽，运行环境相当复杂，不易发现故障位置。
所以为了保证早期发现故障问题并予以解决，推行操作一套成熟的电力电缆线路故障查找与运行维护技术体系是必要的。
一、电力电缆线路运行的日常监护与巡查（一）对电缆线路运行过程的监视对电缆线路运行过程的监视非常关键，具体来讲它就应该做到3点。
第一，要做到定期检查并记录线路中电缆的表面温度与周围温度，例如电缆接头、大气、土壤温度等等，以此来确定电缆是否已经过载。
第二，要测定电缆线路负荷，可结合配电盘式电流表来进行专业技术测定。
第三，要加强对电缆终端头浸水变质情况的排查，同时定期测量电缆接地电阻，对电缆铅包对地电阻部分进行测量，至少要做到每年测量一次。
（二）对电缆线路运行过程的巡查要明确巡查周期，由于电力电缆线路敷设在地下土壤中，所以至少要做到每3个月巡查一次，同时还要做到每6个月进行一次监督性巡查。
对巡查结果的记录应该尽量细化描述巡查记录缺陷问题，并对巡查过程中所发现的其它零散缺陷及普遍性缺陷进行全面排查，适当编制季度小修计划与年度大修计划两套方案[1]。
二、电力电缆线路运行故障的判断与处理方法对电力电缆线路运行故障进行精确判断，指出故障问题，本文主要提出3点方法。
（一）故障判断方法1对故障性质的明确要详细了解故障电缆的相关情况，确定它的故障性质，选择合理的测试方法对电缆故障实施有效诊断。
比如说粗略测量电缆距离，找出电缆故障点，明确故障性质，选择适当的测试方法测出故障点测试端与末端之间的距离。
探讨220kV出线断路器及隔离开关检修 张国玉
探讨220kV出线断路器及隔离开关检修张国玉摘要：电是一种危险的东西，但同时它又是一种宝贵的资源，在我国当代社会发展过程中，电的作用越来越大，离开了电，社会就难以进步，人们就难以生存下去。
然而在我国当前社会发展过程中因电而发生的事故不计其数，尤其是高压电，给人们的生命财产安全造成了极大的威胁。
在供电系统中，为了满足社会发展的需求，通常会在线路出线处安设断路器，断路器是根据线路通电负荷来进行的，断路器有着电能调节的作用，但是随着人们生活水平的提高，日常用电量越来越大，为了保障供电系统安全以及供电的连续性，就必须对断路器及隔离开关进行检修，确保其性能。
关键词：220kV；断路器；隔离开关；检修；分析1导言输电线路的安全对电力系统的稳定运行至关重要，断路器作为保证投入运行的一次高压开关设备，可以安全切断线路中的故障过电压和过电流，保护输电线路和变电站中的设备，但线路遭受雷击时，雷电过电压直接作用到热备用的断路器上，一旦雷电过电压超过断路器断开冲击雷电耐受电压值时，就会造成断路器爆炸。
2 220kV出线断路器及隔离开关检修的重要性220kV作为一种高压输电线路，其在我国当前社会发展过程中有着重要的作用，尤其是在我国工业领域当中。
断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，从而保障电路安全，满足电路供电的连续性需求。
而隔离开关作为一种高压电器，与断路器一样，起着保障人们安全和电路安全的作用。
随着人们生活水平的提高，各种生活电器、工业电器的使用越来越多，各种电器的使用就会增加原有输电线路的输电负荷，造成输电线路超负荷运载，从而引发电力安全事故，从而引发难以计量的人员伤亡及财产损失。
断路器及隔离开关作为一种电器，当输电线路出现超负荷运载时，会自动断开电路，保障电路输电安全而这种电器受时间、人为、非人为等因素的影响，会使得其性能出现偏差，从而在出现超负荷运载的时候不能起到保护电路的作用，从而就不能确保人们的生命安全。
电力电缆故障点查找方法及其现场应用吴强迪
电力电缆故障点查找方法及其现场应用吴强迪发布时间：2021-06-23T16:55:27.250Z 来源：《基层建设》2021年第8期作者：吴强迪[导读] 摘要：随着社会的不断发展，人们在生活和工作中的用电量需求也随之提升，这要求电力企业应加大配电网络建设和电力生产技术优化创新，从而为人们带来更加稳定可靠的电力支持。
国网吉林省电力有限公司吉林供电公司吉林省吉林市 132001摘要：随着社会的不断发展，人们在生活和工作中的用电量需求也随之提升，这要求电力企业应加大配电网络建设和电力生产技术优化创新，从而为人们带来更加稳定可靠的电力支持。
电力电缆作为电力生产和传输过程中的重要设备，随着供电负荷的不断提升和外部环境因素的影响使得电力电缆在运行过程中存在着一定的故障问题，极大地影响了电力传输效率。
电力企业应加大对电力电缆故障点的处理工作，在准确找到故障位置后并采取有效的方式处理去处理电缆故障问题。
因此，本文通过对常见的电力电缆问题成因及类型进行探究，并提出故障问题有效的查找方法与现场处理措施，为电力电缆故障问题的改善提供参考和借鉴。
关键词：电力电缆；故障类型；成因；查找方法；现场应用前言近年来，城市现代化建设的深入推进为人们的生活提供了极大的便利，电力电缆作为电力供应中的基础设备，在电力生产和传输中发挥着重要作用。
但在高负荷的电力供应下电力电缆极易出现绝缘老化问题，当电力电缆故障问题出现后将会对电力传输造成巨大影响甚至会造成大面积的停电事故问题。
如何精准有效地找到电力电缆准确的故障位置点成为了电力企业维护检修部门重要的工作。
一、电力电缆故障类型及故障成因分析1.1电力电缆故障类型现阶段常见的电力电缆故障类型主要是通过故障现象、接地现象、故障绝缘电阻大小三种方式进行区分。
故障现象区分方式下主要是分为开放性故障和封闭性故障两种，在开放性故障问题中机械损伤、绝缘受潮、电缆设备过热等问题较为普遍，开放性故障问题易于查找故障检修人员能够快速找到故障位置点进行修复处理工作，而封闭性故障则是由于电缆内部缺陷导致线路出现短路问题，封闭性故障问题难以精准定位，维护检修人员只能先确定电力电缆大致的故障位置点后再通过逐步排查的方式找出故障位置。
电力电缆的故障点定位及故障维修要点分析
电力电缆的故障点定位及故障维修要点分析
祖崇
【期刊名称】《科技创新与应用》
【年(卷),期】2016(000)030
【摘要】经济的快速发展促进了对于电力的需求。
在电力的输配过程中需要使用大量的电力电缆，相较于架空线路而言，电力电缆由于敷设与地下能够快速的完成线缆的放置且不受地表建筑的影响，而在城市电网的建设中被广泛的应用。
但是不足之处是当电力电缆出现故障时由于其隐藏于地下也为电力电缆的故障维修带来了不小的难度。
文章将在分析电力电缆常见故障的基础上对如何做好电力电缆的故障维修进行分析阐述。
【总页数】1页(P204-204)
【作者】祖崇
【作者单位】明水县电业局，黑龙江明水 151700
【正文语种】中文
【相关文献】
1.电力电缆故障分析与故障点定位研究
2.电力电缆故障分析与故障点定位
3.电力电缆故障检测及故障点定位方法分析
4.电力电缆故障检测及故障点定位方法探究
5.电力电缆故障检测及故障点定位技术探讨
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电缆故障点查找方法及其现场应用张国玉
发表时间：2019-07-08T10:54:05.277Z 来源：《电力设备》2019年第4期作者：张国玉
[导读] 摘要：自从电被人类发现并使用之后，给工业的发展和社会的进步带来了翻天覆地的变化，现代社会的正常运转已离不开电能的供给，城市化进程的加速促使电力电缆被运用到电力系统和生活中的各个领域，所以谨防电缆故障，保证供电的稳定性十分重要，本文通过阐述电力电缆对于社会发展的作用，对常见的电力电缆故障点进行了分析总结，并提出了一些查找办法，从而进一步提升电力系统的供电可靠性。
（国网冀北电力有限公司唐山供电公司河北唐山 063000）
摘要：自从电被人类发现并使用之后，给工业的发展和社会的进步带来了翻天覆地的变化，现代社会的正常运转已离不开电能的供给，城市化进程的加速促使电力电缆被运用到电力系统和生活中的各个领域，所以谨防电缆故障，保证供电的稳定性十分重要，本文通过阐述电力电缆对于社会发展的作用，对常见的电力电缆故障点进行了分析总结，并提出了一些查找办法，从而进一步提升电力系统的供电可靠性。
关键词：电力电缆；故障点查找；现场应用
电力电缆故障的原因包括端部绝缘破坏、外力破坏、绝缘受潮、过热过电压等因素。
外力因素导致的电力电缆故障查找难度较低，可以直接根据造成影响的外界因素、区域进行排查，但是电缆自身原因导致的故障必须应用仪器进行检测，如果排查方法不当导致排查时间的延长或是故障点误判，影响故障处理的进度。
因而探究电力电缆故障点的查找方法具有积极的现实意义。
1 故障点粗测方法
在电力电缆故障点查找中预定位和精确定位是最为重要的两个步骤，预定位过程中需要应用到阻抗法、低压脉冲反射法以及脉冲电流法等粗测距离方法。
1.1 阻抗法
对测量端到故障点的阻抗进行测量计算后，以线路参数为基础列出相应的故障点求解方程，在此基础上计算故障距离的方法就是阻抗法。
阻抗法的原理较为简单且实现难度不高，可以直接根据现有的电缆线路集中参数进行模型的建立，因而在电力电缆故障点预定位中也会经常应用该方法。
电桥法是实现阻抗法故障测距必要方法，该方法应用难度低且测量精度较高，但是电桥法的适用性较差，在闪络性和高阻故障中，电阻过大而电桥电流较小，就无法得出理想的测距结果。
1.2 行波测距法
明确电缆中行波的传播速度后，测量行波传播时间，确定电缆故障点位置的方法就是行波测距法，行波测距法的种类较多，常见的包括脉冲电压法、低压脉冲反射法、脉冲电流法和多次脉冲法。
脉冲电压法多用于闪络及高阻故障中，主要是利用电缆故障点在高压信号下的闪络放电现象来进行测距，因而也被称为闪测法，该方法耗时短、精度高且操作简单但是安全性相对比较差。
低压脉冲反射法多用于低阻故障测距中，该方法不需要参考电缆基础资料，且可以通过对反射脉冲极性的分析明确故障类型，但是其适用性范围比较小。
脉冲电流法即通过对故障点高压下电流行波信号往返测量点与故障点的时间的计算来判断故障距离，该方法由于采用了线性电流耦合器因而不需要与高压回路进行直接的电气连接，安全性和适用性都更好。
多次脉冲法通过对多两次或以上的低压脉冲波形的叠加，得出交叉点即故障点的位置，该方法信号波形较为清晰，测量精度也更高，但是需要使用到较多的仪器设备，容易受到外界环境因素的影响，增加耗时，首次脉冲之后施加后续脉冲的难度较高。
2 故障点精确定位方法
电力电缆的精确定位需要在粗测距离的基础上进行，技术人员要根据粗测距离给出的故障点范围，利用检测仪器和自身感应进行仔细的查找和判断。
常见的故障点精确定位法包括声测法、声磁同步法以及音频法等。
2.1 冲击放电声测法
当电力电缆发生故障时，可以对其施加一个高幅度的冲击电压，在冲击电压的影响下故障点会产生放电现象并产生清晰的放电声，定点仪的声电转换器可以将传至地面的微弱声波进行转换和放大，通过对放电声的定位便可以找到故障点。
声测法多应用于粗测大概确定故障点的距离后进行定位。
对故障电缆施加冲击高压出现放电声后需要用沿电缆路径利用定点仪进行测听，声音最大的位置便是故障点。
2.2 声磁同步法
这是在声测法改进得来的故障点定位方法，也就是通过接收电磁波和声波的同步性判断电缆上出现故障的位置。
在故障点查找过程中，如果同时接收地振波和放电电磁波表明相关位置有放电声波的存在，当电磁信号和地振波信号同步时则可以确保地振波的可行性，进而可以判断出电缆故障点的位置。
凭借较高的故障点判断准确性和较低的操作难度，声磁同步发在电力电缆故障点查找中的应用也日渐增多，目前很多厂家的定点仪都是以声测同步发为基础的。
2.3 音频法
音频法可以在声测法无法发挥作用电缆短路故障下进行定位。
电力电缆不同芯线中电流流动的磁通相位差和故障点的磁通变化规律是音频法应用的基础。
音频法定点仪鱼药具备探测线圈、音频发生器、接收器、变压器以及指示仪表。
当电缆出现短路故障时，发生器输出音频电流，当经过故障点是电流会发生变化，于此相对应的电磁波音频也会突变，这时所能检测到的信号最大的位置就是发生故障的位置。
在相间低阻短路以及断线故障中应用音频法具有较高的适用性，但是受到信号频率、电缆长度等的影响高阻和单相接地故障中该方法实现难度较高。
3 故障点查找方法的现场应用
在实际的电力电缆故障处理中，检修人员必须要遵循相应的检修流程，明确故障点查找的注意事项，避免不当操作造成的故障点判断差错或者故障处理不及时等问题。
3.1 电力电缆故障点查找步骤
一般来说电力电缆故障点的查找可以分为五大步骤，具体包括：（1）确定电缆基本情况，技术人员需要对发生故障电缆的长度、出厂相关资料、接头位置等基本情况进行调查和明确，为后续的故障点查找工作奠定基础；（2）诊断电缆故障性质，利用仪器对电缆的绝缘性、导电性等相关性能进行测量，判断故障的成因，选择合适的故障点查找方法；（3）粗测定距离，技术人员通过故障信息分析、芯线上
的测试信号以及在线测量等方法初步对故障的距离进行估算，为后续故障点的精确定位提供基础；（4）故障点精确定位，在粗测的基础上利用感应法、同步法、声测法以及时差法等确定故障点的精确位置；（5）故障点定位误差分析，受到运行时间、运行环境以及其他因素的影响，首次精确定位的故障点可能会有误差的存在，为了避免假信号的影响需要将精确定位的步骤重复多次，分析故障点查找的误差，总结查找经验。
3.2 故障点查找注意事项
首先，运行部门需要建立电力电缆运行数据库，将电力电缆的敷设路径图、接头位置分布图等基础运行资料提供给故障处理技术人员，尽可能缩短故障点查找耗时。
其次，需要注意，如果故障点与测试端的距离过近会导致测试盲区的出现，因而在实际的故障处理中电缆的两端可以都进行测试，提高测试波形判断的成功率。
此外如果利用二次脉冲法粗测的结果无法得出典型的波形，可以用高压脉冲按照5～10min的时间进行多次的充放电并在放电声出现后采用二次脉冲法。
最后，粗测之后技术人员需要利用测试仪器在粗测结果范围内进行重复的查找，对金属屏蔽层上传输的声音和故障点声音差别进行仔细的分辨，需要注意的是当测量仪器应置于离故障点更近的一端，从而提高查找效率。
4 结语
综上所述，科学有效的查找方法可以有效提高电力电缆故障点查找和故障处理的效率，保障电力系统运行的稳定性。
检修人员需要明确电缆故障的原因以及各类故障的典型特征，结合故障的具体表现采取恰当的故障点查找方式，熟练运用各类故障测试仪器，以便于对电缆故障点进行准确地定位，提高故障处理效率和电网供电可靠性。
参考文献
[1]俞骏.220kV电力电缆线路的维护及故障检测技术分析[J].中国设备工程，2017（20）：172-173.
[2]顾朝敏.局部放电测量技术在电缆故障预定位中的应用[J].河北电力技术，2017，36（4）：35-38.
[3]王衿燕，高志荣，刘亦骄.在多根并行施放的电缆沟内寻找某根故障电缆的检查法[J].电子世界，2017（21）：119-120.。
