测力传感器设计实验报告
传感器与检测技术实验报告
传感器与检测技术实验报告一、实验目的本次实验旨在深入了解传感器与检测技术的基本原理和应用，通过实际操作和数据测量，掌握常见传感器的特性和检测方法，培养我们的实践能力和解决问题的思维。
二、实验设备与材料1、传感器实验箱，包含各类常见传感器，如电阻式传感器、电容式传感器、电感式传感器、光电式传感器等。
2、数字万用表、示波器。
3、实验连接导线若干。
三、实验原理1、电阻式传感器电阻式传感器是将被测量的变化转换为电阻值的变化。
常见的有应变式电阻传感器和热敏电阻传感器。
应变式电阻传感器基于电阻应变效应，当受到外力作用时，其电阻丝发生形变，从而导致电阻值的变化；热敏电阻传感器则根据温度的变化改变自身电阻值。
2、电容式传感器电容式传感器是将被测量的变化转换为电容值的变化。
主要有变极距型、变面积型和变介质型电容传感器。
其工作原理基于电容的定义式 C ＝εS/d，其中ε 为介质的介电常数，S 为两极板的相对面积，d 为两极板间的距离。
3、电感式传感器电感式传感器是利用电磁感应原理将被测量转换为电感量的变化。
包括自感式和互感式传感器。
自感式传感器通过改变线圈的自感系数来反映被测量；互感式传感器则是根据互感系数的变化进行测量。
4、光电式传感器光电式传感器是把被测量的变化转换成光信号的变化，然后通过光电元件转换成电信号。
常见的有光电管、光电倍增管、光敏电阻、光敏二极管和光敏三极管等。
四、实验内容与步骤1、电阻式传感器实验（1）连接应变式电阻传感器到实验电路，施加不同的外力，用数字万用表测量电阻值的变化，并记录数据。
（2）将热敏电阻传感器接入电路，改变环境温度，测量电阻值，绘制温度电阻曲线。
2、电容式传感器实验（1）分别连接变极距型、变面积型和变介质型电容传感器到实验电路，改变相应的参数，如极距、面积或介质，用示波器观察输出电压的变化。
（2）记录不同参数下的输出电压值，分析电容值与输出电压的关系。
3、电感式传感器实验（1）连接自感式传感器，改变磁芯位置或气隙大小，测量电感值的变化。
测力环-传感器实验报告
传感器实验报告1 实验任务（1）设计实现一个测力传感器，输入为力、输出为应变仪的电压，量程20kg；（2）进行标定实验，通过标准力传感器加载，线性回归获得标定系数(k=V/kg)；（3）估算误差，即实测信号和标定信号之差的±3σ。
2 实验器材测力环应变仪（两个通道）数据采集计算机标准力传感器加载装置，台钳3 实验原理3.1 固体力学固体力学是力学中研究固体机械性质的学科，连续介质力学组成部分之一，主要研究固体介质在外力，温度和形变的作用下的表现，是连续介质力学的一个分支。
固体力学广泛的应用张量来描述应力，应变和它们之间的关系。
固体力学是力学中形成较早、理论性较强、应用较广的一个分支，它主要研究可变形固体在外界因素(如载荷、温度、湿度等)作用下，其内部各个质点所产生的位移、运动、应力、应变以及破坏等的规律。
3.2 应力物体由于外因（受力、湿度、温度场变化等）而变形时，在物体内各部分之间产生相互作用的内力，以抵抗这种外因的作用，并试图使物体从变形后的位置恢复到变形前的位置。
在所考察的截面某一点单位面积上的内力称为应力。
同截面垂直的称为正应力或法向应力，同截面相切的称为剪应力或切应力。
3.3 有限元法有限元法是一种有效解决数学问题的解题方法。
其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，单元上所作用的力等效到节点上，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，就是用叉值函数来近似代替，借助于变分原理或加权余量法，将微分方程离散求解。
图1 有限元模拟有限元分析，是利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。
利用简单而又相互作用的元素（即单元），就可以用有限数量的未知量去逼近无限未知量的真实系统。
有限元分析是用较简单的问题代替复杂问题后再求解。
它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的（较简单的）近似解，然后推导求解这个域总的满足条件（如结构的平衡条件），从而得到问题的解。
传感器实验报告
传感器实验报告传感器实验实验⼀、电阻应变⽚传感器1．实验⽬的(1) 了解⾦属箔式应变⽚的应变效应，单臂电桥⼯作原理和性能。
(2) 了解半桥的⼯作原理，⽐较半桥与单臂电桥的不同性能、了解其特点(3) 了解全桥测量电路的原理及优点。
(4) 了解应变直流全桥的应⽤及电路的标定。
2．实验数据整理与分析由以上两趋势图可以看出，其中⼀个20.9997R =,另⼀个20.9999R =，两个的线性都较好。
其中产⽣⾮线性的原因主要有：（1）04x R e e R R ?=+?，0e 和R ?并不成严格的线性关系，只有当0R R ?<<才有04x Re e R=，所以理论上并不是绝对线性的，总会出现⼀些⾮线性。
（2）应变⽚与材料的性能有关，这也可能产⽣⾮线性。
（3）实验中外界因素的影响，包括外界温度之类的影响。
为什么半桥的输出灵敏度⽐单臂时⾼出⼀倍，且⾮线性误差也得到改善？答：单臂：04x R e e R ?=半桥：1201()2x R R e e R R ??=-灵敏度公式：U S W=；所以半桥测量时是单臂测量的灵敏度的两倍。
0k 受电阻变化影响变得很⼩改善了⾮线性误差。
3．思考题a ．半桥测量时两⽚不同受⼒状态的电阻应变⽚接⼊电桥时，应放在：（1）对边（2）邻边。
解：邻边 b ．桥路（差动电桥）测量时存在⾮线性误差，是因为：（1）电桥测量原理上存在⾮线性（2）应变⽚应变效应是⾮线性的（3）调零值不是真正为零。
解：（1）（2）（3）。
c ．全桥测量中，当两组对边（R1、R3为对边）值R 相同时，即R1＝R3，R2＝R4，⽽R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。
解：（1）d ．某⼯程技术⼈员在进⾏材料拉⼒测试时在棒材上贴了两组应变⽚，如何利⽤这四⽚电阻应变⽚组成电桥，是否需要外加电阻。
解：可组成全路电桥实验⼆差动变压器1.实验⽬的(1)了解差动变压器的⼯作原理和特性(2)了解三段式差动变压器的结构(3)了解差动变压零点残余电压组成及其补偿⽅法(4)了解激励频率低差动变压器输出的影响2.实验数据整理与分析实验A中产⽣⾮线性误差的原因：（1）存在零点残余电压（2）零点附近波动较⼤（3）读数时的⼈为误差分析产⽣零点残余电压的原因，对差动变压器的性能有哪些不利影响。
霍尔传感器测重力加速度实验报告

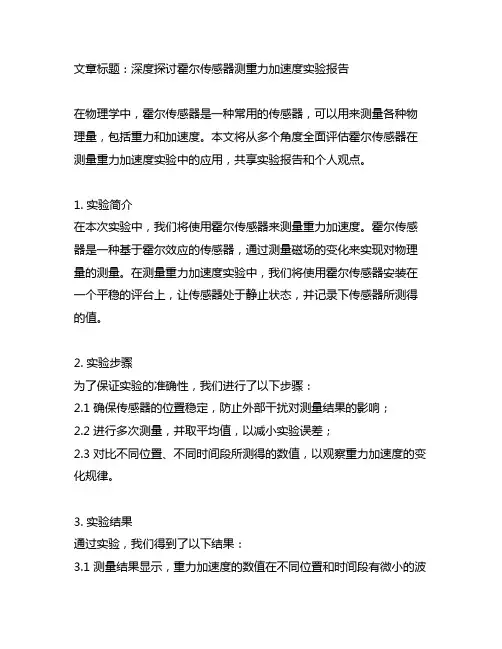

文章标题：深度探讨霍尔传感器测重力加速度实验报告在物理学中，霍尔传感器是一种常用的传感器，可以用来测量各种物理量，包括重力和加速度。
本文将从多个角度全面评估霍尔传感器在测量重力加速度实验中的应用，共享实验报告和个人观点。
1. 实验简介在本次实验中，我们将使用霍尔传感器来测量重力加速度。
霍尔传感器是一种基于霍尔效应的传感器，通过测量磁场的变化来实现对物理量的测量。
在测量重力加速度实验中，我们将使用霍尔传感器安装在一个平稳的评台上，让传感器处于静止状态，并记录下传感器所测得的值。
2. 实验步骤为了保证实验的准确性，我们进行了以下步骤：2.1 确保传感器的位置稳定，防止外部干扰对测量结果的影响；2.2 进行多次测量，并取平均值，以减小实验误差；2.3 对比不同位置、不同时间段所测得的数值，以观察重力加速度的变化规律。
3. 实验结果通过实验，我们得到了以下结果：3.1 测量结果显示，重力加速度的数值在不同位置和时间段有微小的波动，但整体趋势是保持稳定的；3.2 不同地点和不同时间的数据对比显示，重力加速度的数值在地球表面基本保持不变；3.3 通过对多次测量的平均值进行分析，我们得出了重力加速度的平均值，并验证了实验的可靠性。
4. 总结回顾在本次实验中，我们通过使用霍尔传感器成功地测量了重力加速度，并得出了稳定的结果。
重力加速度是一个基本的物理常数，对于地球上的物体运动具有重要的影响。
通过这次实验，我们更深入地了解了重力加速度的测量方法和实际数值，对物理学有了更深层次的理解。
5. 个人观点我认为，霍尔传感器作为一种灵敏的传感器，可以在多个物理实验中得到应用。
通过本次测量重力加速度的实验，我深刻意识到了传感器的重要性和准确性。
对于未来的物理研究和实验，我会更加信任和依赖这种先进的技术设备，以更好地解读和理解物理世界的规律。
通过本文的探讨和总结，我们对霍尔传感器在测量重力加速度实验中的应用有了更全面、深刻和灵活的理解。
传感器检测技术实验报告
《传感器与检测技术》实验报告姓名：学号：院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：传感器第一次实验实验一 金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二、基本原理电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压 1/4o U EK ε=，其中K 为应变灵敏系数，/L L ε=∆为电阻丝长度相对变化。
三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四、实验步骤1. 根据接线示意图安装接线。
2. 放大器输出调零。
3. 电桥调零。
4.应变片单臂电桥实验。
测得数据如下，并且使用Matlab 的cftool 工具箱画出实验点的线性拟合曲线：由matlab 拟合结果得到，其相关系数为0.9998，拟合度很好，说明输出电压与应变计上的质量是线性关系，且实验结果比较准确。
系统灵敏度S =ΔUΔW =0.0535V /Kg (即直线斜率)，非线性误差= Δm yFS =0.0810.7×100%=0.75%五、思考题单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。
答：（1）负（受压）应变片；因为应变片受压，所以应该选则（2）负（受压）应变片。
实验三 金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的优点二、基本原理全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ∆=∆=∆=∆时，其桥路输出电压3o U EK ε=。
传感器检测实验报告
传感器检测实验报告传感器检测实验报告一、引言传感器是一种能够将物理量转化为电信号的装置，广泛应用于各个领域，如工业自动化、环境监测、医疗诊断等。
本实验旨在通过对传感器的检测，了解其工作原理、性能参数以及应用范围。
二、实验目的1. 了解传感器的基本工作原理；2. 掌握传感器的性能参数检测方法；3. 分析传感器的应用场景。
三、实验装置与方法1. 实验装置：传感器、信号采集器、示波器等；2. 实验步骤：a. 连接传感器与信号采集器；b. 设置示波器参数；c. 对传感器进行检测。
四、实验结果与分析1. 传感器工作原理传感器通过感受外界物理量的变化，转化为电信号输出。
常见的传感器类型有温度传感器、压力传感器、光敏传感器等。
不同类型的传感器有不同的工作原理，如热敏电阻式温度传感器利用温度变化导致电阻值的变化，从而输出电信号。
2. 传感器性能参数检测a. 灵敏度：传感器对被测量物理量变化的响应能力。
通过改变被测量物理量，记录传感器输出信号的变化，计算灵敏度。
b. 线性度：传感器输出信号与被测量物理量之间的线性关系程度。
通过改变被测量物理量，记录传感器输出信号，绘制曲线，判断线性度。
c. 分辨率：传感器能够检测到的最小变化量。
通过改变被测量物理量，记录传感器输出信号的变化，计算分辨率。
d. 响应时间：传感器从感受到物理量变化到输出信号变化所需的时间。
通过改变被测量物理量，记录传感器输出信号的变化，计算响应时间。
3. 传感器应用场景a. 工业自动化：传感器在工业生产中广泛应用，如温度传感器用于监测设备温度，压力传感器用于监测管道压力等。
b. 环境监测：传感器用于监测环境中的各种物理量，如光敏传感器用于检测光照强度，湿度传感器用于检测空气湿度等。
c. 医疗诊断：传感器在医疗设备中起着重要作用，如心率传感器用于监测患者心率，血压传感器用于测量患者血压等。
五、实验总结通过本次实验，我们了解了传感器的工作原理、性能参数检测方法以及应用场景。
新型传感器性能测试实验报告
新型传感器性能测试实验报告一、引言随着科技的不断发展，新型传感器在各个领域的应用越来越广泛。
为了评估新型传感器的性能，我们进行了一系列严格的测试实验。
本报告将详细介绍实验的目的、方法、过程、结果以及对结果的分析和讨论。
二、实验目的本次实验的主要目的是全面评估新型传感器在不同条件下的性能表现，包括但不限于精度、灵敏度、响应时间、稳定性和可靠性等方面。
通过对这些性能指标的测试，为新型传感器的进一步优化和应用提供科学依据。
三、实验设备与材料1、新型传感器若干个2、标准测试仪器，如高精度测量仪、示波器、信号发生器等3、实验环境控制系统，包括温度、湿度、压力等调节设备4、数据采集与处理系统四、实验方法1、精度测试将新型传感器与已知精度的标准传感器进行对比测量，在相同的测量条件下，记录两者的测量结果。
计算新型传感器的测量误差，评估其精度水平。
2、灵敏度测试逐渐改变被测量的物理量，观察新型传感器输出信号的变化情况。
绘制传感器输出与输入物理量之间的关系曲线，计算灵敏度。
3、响应时间测试对被测量的物理量施加一个突变，记录新型传感器从接收到变化到输出达到稳定值的时间间隔。
4、稳定性测试将新型传感器置于恒定的工作环境中，连续工作一段时间，定期记录其测量结果。
分析测量结果的变化趋势，评估传感器的稳定性。
5、可靠性测试对新型传感器进行多次重复测量，统计测量结果的一致性。
进行加速寿命试验，模拟传感器在长期使用过程中的性能变化。
五、实验过程1、实验准备对实验设备进行校准和调试，确保其工作正常。
安装和连接新型传感器，设置实验参数。
2、精度测试选择多个测量点，分别使用新型传感器和标准传感器进行测量。
记录测量数据，并进行对比分析。
3、灵敏度测试按照预设的步长改变被测量的物理量，每次改变后等待传感器输出稳定，记录数据。
4、响应时间测试使用快速变化的信号源作为输入，使用示波器观察传感器的输出响应。
5、稳定性测试启动实验环境控制系统，将工作环境调整到设定值。
传感器实验总结报告范文(3篇)
第1篇一、实验背景随着科技的飞速发展，传感器技术在各个领域都得到了广泛的应用。
传感器作为一种将非电学量转换为电学量的装置，对于信息采集、处理和控制具有至关重要的作用。
本实验旨在通过一系列传感器实验，加深对传感器基本原理、工作原理和应用领域的理解。
二、实验目的1. 了解传感器的定义、分类和基本原理。
2. 掌握常见传感器的结构、工作原理和特性参数。
3. 熟悉传感器在信息采集、处理和控制中的应用。
4. 培养动手操作能力和分析问题、解决问题的能力。
三、实验内容本次实验共分为以下几个部分：1. 压电式传感器实验- 实验目的：了解压电式传感器的测量振动的原理和方法。
- 实验原理：压电式传感器由惯性质量块和受压的压电片等组成。
工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
- 实验步骤：1. 将压电传感器装在振动台面上。
2. 将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3. 将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
4. 合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
5. 改变低频振荡器的频率，观察输出波形变化。
2. 电涡流传感器位移特性实验- 实验目的：了解电涡流传感器测位移的原理和方法。
- 实验原理：电涡流传感器利用电磁感应原理，当传感器靠近被测物体时，在物体表面产生涡流，通过检测涡流的变化来测量物体的位移。
- 实验步骤：1. 将电涡流传感器安装在实验平台上。
2. 调整传感器与被测物体的距离，观察示波器波形变化。
3. 改变被测物体的位移，观察示波器波形变化。
3. 光纤式传感器测量振动实验- 实验目的：了解光纤传感器动态位移性能。
测试技术与传感器实验报告.(DOC)
测试技术与传感器实验报告班级：学号：姓名：任课老师：年月日实验一：静压力传感器标定系统一、实验原理：压力传感器输入—输出之间的工作特性，总是存在着非线性、滞后和不重复性，对于线性传感器（如压力传感器）而言，就希望找出一条直线使它落在传感器每次测量时实际呈现的标准曲线内，并相对各条曲线上的最大偏离值与该直线的偏差为最小，来作为标定工作直线。
标定工作线可以用直线方程=+表示。
y kx b对压力传感器进行静态标定，就是通过实验建立压力传感器输入量与输出量=+使它落之间的关系，得到实际工作曲线，然后，找出一条直线y kx b在实际工作曲线内，由于方程中的x和y是传感器经测量得到的实验数据，因此一般采用平均斜率法或最小二乘法求取拟合直线。
本实验通过最小二乘法求取拟合直线，并通过标定曲线得到其精度。
即常用静态特性：工作特性直线、满量程输出、非线性度、迟滞误差和重复性。
二、准备实验：1)调节活塞式压力计底座四个调节旋钮，使整个活塞式压力计呈水平状态如图6所示；2)松开活塞筒缩紧手柄，将活塞系统从前方绕水平轴转动，使飞轮在水平转轴上方且活塞在垂直位置锁紧，调整活塞系统底座下部滚花螺母，使活塞筒上的水平仪气泡居于中间位置，如图6，并紧固调水平处的滚花螺母；图6 调节好，已水平3)被标定三个压力传感器接在截止阀上（参见下图7），打开截止阀、进气调速阀、进油阀，关闭进气阀和排气阀，将微调器的调节阀门旋出15mm左右位置；4)打开空气压缩机，待空气压缩机压力达到0.4MPa时，关闭压气机。
因为对于最大量程为0.25MPa的活塞式压力计，压力必须小于等于0.4MPa。
5)打开采集控制柜开关，检查串口连接情况。
双击桌面的“压力传感器静态标定”软件，进入测试系统，如图7所示。
图7 压力传感器标定系统6)新建实验单击工具栏“新建”按钮或者菜单栏“系统”下拉菜单中“新建实验”，在弹出的对话框中，输入学生姓名、学号和指导老师等信息后，点击登录即可开始做实验，如图8所示。
传感器特性系列实验报告
一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。
2. 掌握传感器实验仪器的操作方法，提高实验技能。
3. 分析传感器在实际应用中的优缺点，为后续设计提供理论依据。
二、实验内容本次实验主要包括以下几种传感器：电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。
1. 电容式传感器实验（1）实验原理：电容式传感器利用电容的变化来测量物理量，其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。
（2）实验步骤：搭建实验电路，将传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。
2. 霍尔式传感器实验（1）实验原理：霍尔式传感器利用霍尔效应，将磁感应强度转换为电压信号，其基本原理为霍尔电压 U=KBIL。
（2）实验步骤：搭建实验电路，将霍尔传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。
3. 电涡流式传感器实验（1）实验原理：电涡流式传感器利用涡流效应，将金属导体中的磁通量变化转换为电信号，其基本原理为电涡流电压 U=KfB。
（2）实验步骤：搭建实验电路，将电涡流传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。
4. 压力传感器实验（1）实验原理：压力传感器利用应变电阻效应，将力学量转换为易于测量的电压量，其基本原理为应变片电阻值的变化与应力变化成正比。
（2）实验步骤：搭建实验电路，将压力传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。
5. 光纤传感器实验（1）实验原理：光纤传感器利用光纤的传输特性，将信息传感与信号传输合二为一，其基本原理为光纤传输的损耗与被测物理量有关。
（2）实验步骤：搭建实验电路，将光纤传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。
6. 温度传感器实验（1）实验原理：温度传感器利用电阻或热电偶的特性，将温度变化转换为电信号，其基本原理为电阻或热电偶的电阻或电动势随温度变化。
《传感器原理及应用》实验报告
《传感器原理及实验》实验报告2011～2012学年第1学期专业测控技术及仪器班级姓名学号指导教师王慧锋电子与信息实验教学中心2011年9月实验一金属箔式应变片――单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理本实验说明箔式应变片及单臂直流电桥的原理和工作情况。
应变片是最常用的测力传感元。
电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态的变化。
电桥电路是最常用的非电量测量电路中的一种，当电桥平衡时，电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力情况。
单臂电桥输出电压U o1= EKε/4。
三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、±15V电源、±4V电源、万用表（自备）。
四、实验步骤：1、根据图（1－1）应变式传感器（电子秤）已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右图1－1 应变式传感器安装示意图2、接入模板电源±15V（从主控台引入），检查无误后，合上主控台电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表输入端V i相连，调节实验模板上调零电位器R W4，使数显表显示为零（数显表的切换开关打到2V档）。
关闭主控箱电源（注意：当R w3、R w4的位置一旦确定，就不能改变。
一直到做完实验三为止）。
使用力传感器测力实验报告
使用力传感器测力实验报告
引言
本实验旨在利用力传感器进行测力实验，通过测量不同物体受到的力的大小，探究物体的受力特性。
实验装置和步骤
1. 实验装置：
- 力传感器
- 电子称
- 电脑或数据记录设备
2. 实验步骤：
1. 将力传感器连接到电子称和电脑上，并确保传感器已正确校准。
2. 将待测物体放置在力传感器上。
3. 通过电子称测量物体的质量，并记录下来。
4. 逐渐增加施加在物体上的力，并记录下不同施力情况下传感器测得的力的数值。
5. 将收集到的数据导入电脑或数据记录设备中保存。
实验结果与分析
根据实验步骤中记录的数据，我们得到了不同施力情况下的力传感器测得的力的数值。
通过对数据的分析，我们可以得出以下结论：
1. 受力与施力大小成正比：根据实验结果，我们可以确证力的大小与施力大小成正比关系。
随着施加在物体上的力的增加，传感器测得的力也相应增加。
2. 物体质量不影响测得的力：实验中记录的数据表明，无论物体的质量如何，传感器测得的力都与物体本身的质量无关。
这是因为力传感器测量的是施加在物体上的力，而不是物体本身的重量。
结论
通过本实验的研究和分析，我们得出了以下结论：
- 力传感器可以用于测量物体受到的力的大小。
- 受力与施力大小成正比，与物体的质量无关。
实验总结
本实验通过使用力传感器进行测力实验，对物体受力特性进行了探究。
实验结果表明了力传感器的实用性和准确性，为进一步研究力学领域提供了重要的实验数据。
传感器的测量实验报告
一、实验目的1. 了解传感器的原理和结构；2. 掌握传感器测量实验的基本方法；3. 熟悉传感器在工程中的应用。
二、实验原理传感器是一种将物理量、化学量、生物量等非电学量转换为电学量的装置。
本实验主要研究电阻式传感器和光电传感器两种类型的传感器。
1. 电阻式传感器：利用电阻元件的电阻值随被测物理量变化而变化的原理，将非电学量转换为电学量。
常见的电阻式传感器有电阻应变片、热敏电阻等。
2. 光电传感器：利用光电元件的光电效应，将光信号转换为电信号。
常见的光电传感器有光电二极管、光电三极管等。
三、实验仪器与设备1. 电阻式传感器实验装置；2. 光电传感器实验装置；3. 示波器；4. 数字多用表；5. 数据采集器；6. 计算机及实验软件。
四、实验步骤1. 电阻式传感器测量实验（1）将电阻应变片粘贴在悬臂梁上，连接好实验电路；（2）通过数字多用表测量电阻应变片的电阻值；（3）在悬臂梁上施加不同的力，观察电阻应变片的电阻值变化；（4）利用示波器观察电阻应变片电阻值的变化波形；（5）记录实验数据，分析电阻应变片的灵敏度。
2. 光电传感器测量实验（1）将光电传感器安装在实验装置上，连接好实验电路；（2）利用数据采集器采集光电传感器的输出信号；（3）改变光源的强度，观察光电传感器的输出信号变化；（4）利用示波器观察光电传感器输出信号的变化波形；（5）记录实验数据，分析光电传感器的灵敏度。
五、实验结果与分析1. 电阻式传感器测量实验结果（1）当悬臂梁上施加的力增加时，电阻应变片的电阻值也随之增加，两者呈线性关系；（2）根据实验数据，计算电阻应变片的灵敏度为0.2Ω/με。
2. 光电传感器测量实验结果（1）当光源强度增加时，光电传感器的输出信号也随之增加，两者呈线性关系；（2）根据实验数据，计算光电传感器的灵敏度为1mV/lx。
六、实验总结1. 通过本次实验，掌握了电阻式传感器和光电传感器的测量原理和实验方法；2. 熟悉了传感器在工程中的应用，提高了对传感器技术的认识；3. 在实验过程中，发现了实验装置和实验方法的一些不足，为以后的研究提供了参考。
使用剪力传感器测力实验报告
使用剪力传感器测力实验报告
1. 实验目的
本实验旨在使用剪力传感器来测量物体受到的力的大小，并通过实验数据分析力的变化。
2. 实验装置和原理
实验使用的装置包括剪力传感器、连接线和数据采集仪。
剪力传感器是一种可变形的传感器，其内部的应变片会随着外力的作用而发生变形，从而产生电阻值的变化。
数据采集仪则可以将剪力传感器输出的电阻值转换为力的大小。
3. 实验步骤
1. 将剪力传感器连接到数据采集仪上，确保连接正确无误。
2. 将剪力传感器的一个端点连接到被测物体上，另一个端点固定在支撑架上。
3. 使用数据采集仪记录传感器输出的电阻值和对应的时间。
4. 改变被测物体受力的方式和大小，再次记录传感器输出的电阻值和对应的时间。
5. 根据电阻值和时间的记录，计算出力的大小，并进行数据分
析和图表绘制。
4. 实验结果和分析
根据实验数据记录和计算，得到了被测物体受力的大小和变化
趋势。
根据所得数据绘制了相应的力与时间的曲线图，并进行了进
一步的分析和讨论。
5. 实验总结
通过本实验，我们成功地使用剪力传感器测量了物体受到的力
的大小，并对实验数据进行了分析和总结。
实验结果表明剪力传感
器具有良好的测力性能，能够准确地反映被测物体受到的力的变化。
6. 实验感想
通过本次实验，我们深入了解了剪力传感器的工作原理和测力
原理，并学会了如何进行测力实验以及数据分析。
实验过程中我们
遇到了一些问题，并通过团队合作和老师的帮助解决了这些问题。
这次实验对我们的研究和科研能力提升有很大的帮助。
力传感器标定及称重实验
实验二 力传感器标定及称重实验
一.实验目的：
通过本实验让学生了解用应变片测力环制作电子秤进行物品称重，掌握对称重实验台进行定标和测量误差修正的方法。
二.实验内容和原理：
DRCZ ——A 型称重台由应变式传感器、底座、支架和托盘构成。
其中，力传感器由测力环和4个应变片构成的全桥电路组成。
当物料加到载物台后，4个应变片会发生变形，通过电桥放大后产生电压输出。
由于本称重实验台中采用的测力元件的非线性和惠斯通全桥放大电路的误差，加载的物料重量与输出的电压不能保证严格的线性关系。
为提高测量精度，称重实验台使用前可用标准砝码对其进行标定，得到物料重量与输出电压的关系曲线。
实际使用时将测量电压按该曲线反求出实际重量就可以了。
力传感器工作原理简介
电阻应变计是利用物体线性长度发生变形时其阻值会发生改变的原理制成的，其电阻丝一般用康铜材料，它具有高稳定性及良好的温度、蠕变补偿性能。
测量电路普遍采用惠斯通电桥。
三.实验仪器和设备
1. DRVI 可重组虚拟实验开发平台
1套 2. 蓝津数据采集仪（DRDAQ-EPP2）
1套 3. 开关电源（DRDY-A ）
1套 4. 称重台（DRCZ-A ）
1个
四.实验报告要求
,bx b y o +=
,xx xy
l l b =
(),122x n
x l xx ∑-
∑= ()();1y x n
xy l xy ∑∑-∑= ,1x n
x ∑= ,1y n y ∑= .x b y b o -=。
使用称重传感器测力实验报告
使用称重传感器测力实验报告本实验旨在使用称重传感器来测量物体的受力情况。
通过该实验，我们能够了解称重传感器的工作原理以及如何正确操作和读取测力数据。
实验步骤1. 准备工作：确保实验仪器和设备正常运作，包括称重传感器、电源和连接线。
2. 将称重传感器正确连接到电源和读取设备上。
确保连接稳固，避免松动或脱落。
3. 将待测物体放置在称重传感器上，并确保物体与传感器接触紧密。
避免物体滑动或产生其他不必要的力。
4. 打开读取设备，确保其与称重传感器正确连接，并能够正常读取和记录测力数据。
5. 对待测物体施加力，可以是水平方向或垂直方向的力。
确保施加的力均匀稳定，避免突然或剧烈的变化。
6. 观察和记录测力传感器显示的测力数值。
根据需要，可以进行多次测量，并计算平均值以提高准确性。
实验结果和分析根据实验数据的记录，我们可以观察到受力物体在称重传感器上显示了相应的测力数值。
这些数值可以用来判断物体所受的力的大小和方向。
通过对不同物体施加不同方向的力，并记录测力数值，我们可以进一步分析受力物体在不同条件下的受力情况。
通过比较测力数据，我们可以发现不同物体在同一力下的测力数值差异，这可以帮助我们理解物体的力学特性和结构。
实验总结在本实验中，我们成功地使用称重传感器测量了物体的受力情况。
通过实验，我们了解了称重传感器的工作原理并学会了正确操作和读取测力数据。
测力实验具有很多实际应用价值，例如在工程领域中用于测试构件的受力情况、在体育科学中用于评估运动员的力量水平等。
总之，该实验为我们提供了探究受力物体的一种简单有效的方法，并为进一步研究和分析提供了基础。
通过继续学习和实践，我们可以进一步提高实验的准确性和可靠性。
传感器原理与应用实验报告
传感器原理与应用实验报告传感器原理与应用实验报告概述：传感器是一种能够感知和测量环境中各种物理量的装置或设备。
它通过将感知到的物理量转换成电信号，从而实现对环境的监测和控制。
本实验旨在探究传感器的工作原理以及应用领域，并通过实验验证其性能和可靠性。
一、传感器的工作原理传感器的工作原理基于物理效应，常见的包括电阻、电容、电感、压电效应等。
以压力传感器为例，其工作原理是通过测量被测物体对传感器施加的压力，进而转换成电信号输出。
压力传感器通常由一个弹性元件和一个电阻器组成，当被测物体施加压力时，弹性元件会产生形变，从而改变电阻器的电阻值，进而输出与压力成正比的电信号。
二、传感器的应用领域1. 工业自动化领域：传感器在工业自动化领域中起到了至关重要的作用。
例如，温度传感器、湿度传感器、压力传感器等被广泛应用于工业生产过程中的温度、湿度、压力监测与控制。
2. 环境监测领域：传感器在环境监测领域中也发挥着重要作用。
例如，气体传感器可用于检测空气中的有害气体浓度，光照传感器可用于测量光照强度，水质传感器可用于监测水体的污染程度等。
3. 医疗健康领域：传感器在医疗健康领域中的应用日益广泛。
例如，心率传感器、血压传感器、血糖传感器等可用于监测人体的生理参数，并实时反馈给医务人员，帮助进行疾病的诊断和治疗。
三、实验设计与结果分析本实验选择温度传感器作为研究对象，通过搭建实验装置，测量不同温度下传感器的电阻值，并进一步分析电阻值与温度之间的关系。
实验结果显示，随着温度的升高，传感器的电阻值呈现出线性增加的趋势。
通过对实验数据进行拟合分析，得到了温度与电阻值之间的数学关系模型。
这为后续的温度测量提供了理论基础。
四、传感器的性能与可靠性评估传感器的性能与可靠性是评估传感器质量的重要指标。
本实验通过对传感器的灵敏度、线性度、稳定性等性能指标进行测试，以及对传感器的抗干扰性和长期稳定性进行验证，对传感器的性能和可靠性进行评估。
传感器系列实验实验报告(3篇)
第1篇一、实验目的1. 理解传感器的基本原理和分类。
2. 掌握常见传感器的工作原理和特性。
3. 学会传感器信号的采集和处理方法。
4. 提高实验操作能力和数据分析能力。
二、实验设备与器材1. 传感器实验平台2. 数据采集卡3. 信号发生器4. 示波器5. 计算机及相应软件6. 传感器：热敏电阻、霍尔传感器、光电传感器、电容式传感器、差动变压器等三、实验内容及步骤1. 热敏电阻实验（1）目的：了解热敏电阻的工作原理和特性。
（2）步骤：1. 将热敏电阻连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集热敏电阻的输出信号。
3. 使用示波器观察热敏电阻输出信号的波形和幅度。
4. 分析热敏电阻输出信号与温度的关系。
2. 霍尔传感器实验（1）目的：了解霍尔传感器的工作原理和特性。
1. 将霍尔传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集霍尔传感器的输出信号。
3. 使用示波器观察霍尔传感器输出信号的波形和幅度。
4. 分析霍尔传感器输出信号与磁场强度的关系。
3. 光电传感器实验（1）目的：了解光电传感器的工作原理和特性。
（2）步骤：1. 将光电传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集光电传感器的输出信号。
3. 使用示波器观察光电传感器输出信号的波形和幅度。
4. 分析光电传感器输出信号与光照强度的关系。
4. 电容式传感器实验（1）目的：了解电容式传感器的工作原理和特性。
（2）步骤：1. 将电容式传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集电容式传感器的输出信号。
3. 使用示波器观察电容式传感器输出信号的波形和幅度。
4. 分析电容式传感器输出信号与电容变化的关系。
5. 差动变压器实验（1）目的：了解差动变压器的工作原理和特性。
1. 将差动变压器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
应变片电阻式传感器测压力实验报告
应变片电阻式传感器测压力实验报告
本实验利用电阻式变形片式压力传感器实现压力测量，测试设备包括传感器本体和信号测量读写装置，使用液压系统模拟出不同的压力以检测传感器的可靠性和性能。
实验用于准备的参数如下：
实验仪器：电阻式变形片式压力传感器、液压系统用于生成压力，及信号测量读写装置。
环境条件：常温下（25摄氏度），湿度50%。
压力参数：-0.20 MPa、3.0 MPa、6.0 MPa和8.0 MPa。
实验流程如下：
1.首先根据技术参数定义好传感器连接线，并将传感器连接到信号测量读写装置；
2.安装液压系统，使用液压力源精确生成所需要检测的压力标准值；
3.使用信号测量读写装置连接传感器，使用软件设定不同的压力标准值进行测量；
4.将压力标准值与测量值进行对比以确定传感器的准确性；
5.统计实验数据，生成测试报告。
根据上述实验参数，在常温下，电阻式变形片式压力传感器测得的压力值与液压系统生成的压力值完全相符，经过检测没有发现较大差异，可认为压力传感器性能稳定有效。
通过以上实验，我们可以了解电阻式变形片式压力传感器的性能特点，传感器可以很好地检测出不同压力大小的变化，误差在接受范围以内。
因此，电阻式变形片式压力传感器在压力测量仪表中具有一定的应用前景，可以满足各种复杂的工况条件。
使用压力传感器测力实验报告
使用压力传感器测力实验报告1. 实验目的本实验旨在通过使用压力传感器来测量物体的受力情况，并探究压力传感器对于力的测量的准确性和可靠性。
2. 实验设备- 压力传感器- 实验样品（物体）- 模拟转换器- 计算机或数据采集系统3. 实验步骤1. 将压力传感器连接到模拟转换器，并确保连接稳固可靠。
2. 将实验样品放置在压力传感器下方，使物体受力作用于传感器上。
3. 打开计算机或数据采集系统，并确保与传感器的连接畅通。
4. 开始记录数据，并记录下物体受力的变化情况。
5. 根据记录的数据，分析力的大小和变化情况，并得出相关结论。
4. 实验结果经过实验记录和数据分析，我们得出以下结果：- 压力传感器能够准确地测量物体受力的大小。
- 压力传感器能够实时记录物体受力的变化情况。
- 通过对记录数据的分析，我们发现物体受力在不同条件下可能会有不同的变化规律。
5. 结论通过本次实验，我们验证了压力传感器在测量物体受力方面的准确性和可靠性。
压力传感器可以用于科学研究、工程应用和实际生活中对力的测量和监测。
在实验过程中，我们也了解到了力的大小和变化对物体性质和外界条件的敏感性。
这对于深入研究物理规律、提高工程设计和保障产品质量具有重要意义。
6. 注意事项- 在进行实验前，确保实验设备的连接稳定可靠，以确保准确的测量结果。
- 遵循正确的操作步骤，并注意安全事项，以避免意外伤害。
- 在记录数据时，要采取合适的时间间隔，以获取较为准确的数据。
- 对实验结果进行充分的分析和解读，以得出准确的结论。
---以上是我根据您提供的信息撰写的使用压力传感器测力实验报告。
如有其他需要，请随时告诉我。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测力传感器设计实验
一．实验目的
1. 利用已有材料和实验器材，设计一个测力传感器；
2. 使用所设计传感器测试未知力。
二．实验仪器和设备
1． 拉压试验台
2． YJ-4501A 静态数字电阻应变仪 3． 圆环式弹性元件
4． 应变片及应变片贴片所需器材（详见应变片粘贴实验）
三．实验原理设计方案及原理
由材料力学可知，圆环弹性元件弯矩图如图1所示，截面A,B 的弯矩值分别为
0.318A P M F R = 0.182B P M F R =-
式中R 为圆环的平均半径。
图1 弹性元件弯矩图 图2 应变片粘贴位置 图3 全桥接线图 按照图2粘贴应变片，1R ,4R 感受到的弯曲应变为M ε;2R ,3R 感受到的弯曲应变为M ε-，按照图3接成全桥线路，可以得到读数应变为
1234d εεεεε=--+
若忽略圆环曲率的影响，贴片处的弯曲应变为
2
1.09P M F R M
E
EW Ebh σ
ε=
=
= 式中b 为圆环截面厚度；h 为圆环截面宽度，由此得到P F 与读数应变之间的关系为
2
4.36P d Ebh F R
ε=
四．实验步骤
1. 按图2方式在圆环式弹性元件上粘贴应变片，焊接到西安，用万用表检测应变片是否正
常工作；
2. 将应变片按全桥接入电阻应变仪，打开应变仪，工作方式设定为全桥；
3. 测量测力元件尺寸；
4. 将圆环元件安装在拉压实验装置上，下端用螺丝固定，上端加载接头先不接触元件，应
变仪清零；
5. 通过拉压实验装置对元件施加压力，从电阻应变仪读出读数应编制，从数字测力仪读出
力的大小作为比对值；
6. 重复以上步骤，将数据记入下表。
五 实验结果及处理
测力元件为铝材料制成，弹性模量
70a E GP =，尺寸
4.625R c m =, 1.4b cm =,0.85h cm =。
