5章 典型光学系统

合集下载

典型光学系统PPT课件

典型光学系统PPT课件

• 相对孔径:D/F ’。 F ’为物镜焦距,
第67页D/共为94页入 瞳 直 径
【例题】 经纬仪望远镜满足视觉放大率,使用夹线瞄 准形式,求望远镜的瞄准精度。
近点距 (cm)
-7 -10 -14 -22 -40 -200 100 40
远点距 (cm)
200 80 40
A=R-P (屈光度)
14
107ຫໍສະໝຸດ 4.5 2.510.2 5
0
第7页/共94页
人眼的适应
眼睛能适应不同亮暗环境的能力称为适应。
适应可分为明适应和暗适应。前者发生在由暗 处到亮处时,适应时间大约几分钟;后者发生在 由亮处到暗处时,适应时间大约30-60分钟。
• 人眼的生理结构 • 人眼的光学结构——简约眼 • 人眼相当于照相机
第1页/共94页
第2页/共94页
简约眼
眼睛简化成一个折射球面的模型,即简约眼
折射面的曲率半径 像方介质的折射率 网膜的曲率半径 物方焦距 像方焦距 光焦度
第3页/共94页
5.56mm 1.333 9.7 mm -16.70mm 22.26 mm 59.88D
第22页/共94页
• 定义:通过目视光学仪器观察物体时,其像 对眼睛张角的正切与直接看物体时物体对眼 睛张角的正切之比
• 视放大率是一种主观放大率,不同于前面介 绍的三种客观放大率。
第23页/共94页
放大镜的视放大率
• 当人眼直接观察物体时
通常D=250mm
• 当人眼通过放大镜观察物体时
• 视放大率
近视眼
-r
第10页/共94页
远视眼:
r
第11页/共94页
散光眼
-r -r

光学系统

光学系统
视场光阑是光学系统中决定其成像范围的一个光孔。在有中间实像平面的系统(例如开普勒望远镜和显微镜) 和有实像平面的系统(例如摄影系统)中,视场光阑都设置在这种像平面上。视场光阑被其前面的光学零件在物 空间中所成的像称为入射窗,它对入射光瞳中心所张的角度是所有光孔像中最小者,这个角度称为视场角。同样, 视场光阑被其后面的光学零件在像空间所成的像称为出射窗。入射窗、视场光阑和出射窗也是共轭的。当视场光 阑设置在实像平面或中间实像平面上时,入射窗和出射窗分别与物平面和像平面重合,此时视场有明晰的边界。 在无实像或中间实像平面的场合,例如眼睛通过放大镜或伽利略望远镜观察时,系统中也总有一个零件,它的通 光孔径起着限制视场的作用,上述二情况中,放大镜本身孔径和望远镜物镜的孔径就是决定可见视场范围的视场 光阑。显然,此时入射窗不与物平面重合,无明晰的视场边界。
光学系统
光学术语
01 理想
03 放大率
目录
02 物像关系 04 光阑
05 渐晕现象
07 像差
目录
06 成像光束 08 对称共轴作图
光学系统(optical system)是指由透镜、反射镜、棱镜和光阑等多种光学元件按一定次序组合成的系统。 通常用来成像或做光学信息处理。曲率中心在同一直线上的两个或两个以上折射(或反射)球面组成的光学系统 称为共轴球面系统,曲率中心所在的那条直线称为光轴。
由于轴上点的成像光束被孔径光阑所限制,易于想到,将系统的所有光孔分别通过其前面的光学零件成像于 物空间时,其中对轴上物点张角为最小的那个像,或当物在无穷远时孔径为最小的那个像所对应的光孔,一定是 孔径光阑。孔径光阑在物空间的像称为入射光瞳,其对物点的张角称为物方的光束孔径角。同样,孔径光阑被其 后面的光学零件成在像空间的像,称为出射光瞳,它一定也是对轴上像点张角为最小的一个光孔像,这个张角是 像方的光束孔径角。入射光瞳、孔径光阑与出射光瞳三者是共轭的。如果忽略光阑像差,入射光瞳是物面上各点 成像光束的公共入口;出射光瞳是成像光束的公共出口。通过孔径光阑中心的光线叫主光线,因共轭关系,它也 通过入射光瞳中心和出射光瞳中心。因此,一般说主光线是成像光束的中心线。

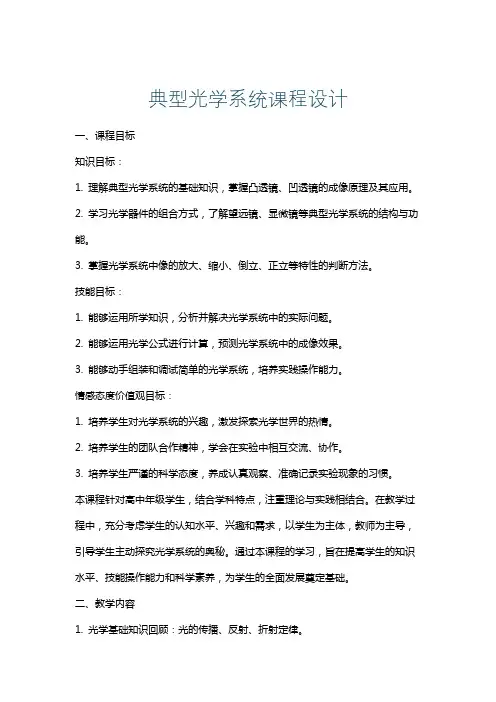

典型光学系统课程设计

典型光学系统课程设计

典型光学系统课程设计一、课程目标知识目标:1. 理解典型光学系统的基础知识,掌握凸透镜、凹透镜的成像原理及其应用。

2. 学习光学器件的组合方式,了解望远镜、显微镜等典型光学系统的结构与功能。

3. 掌握光学系统中像的放大、缩小、倒立、正立等特性的判断方法。

技能目标:1. 能够运用所学知识,分析并解决光学系统中的实际问题。

2. 能够运用光学公式进行计算,预测光学系统中的成像效果。

3. 能够动手组装和调试简单的光学系统,培养实践操作能力。

情感态度价值观目标:1. 培养学生对光学系统的兴趣,激发探索光学世界的热情。

2. 培养学生的团队合作精神,学会在实验中相互交流、协作。

3. 培养学生严谨的科学态度,养成认真观察、准确记录实验现象的习惯。

本课程针对高中年级学生,结合学科特点,注重理论与实践相结合。

在教学过程中,充分考虑学生的认知水平、兴趣和需求,以学生为主体,教师为主导,引导学生主动探究光学系统的奥秘。

通过本课程的学习,旨在提高学生的知识水平、技能操作能力和科学素养,为学生的全面发展奠定基础。

二、教学内容1. 光学基础知识回顾:光的传播、反射、折射定律。

2. 凸透镜与凹透镜:成像原理、焦距、物距、像距的关系,实像与虚像的特点。

3. 典型光学系统:- 望远镜:结构、成像原理、分类及使用方法。

- 显微镜:放大原理、光学部分构成、操作技巧。

4. 光学系统中的应用问题:光学器件组合、像的放大与缩小、光学测量。

5. 实践活动:动手组装望远镜和显微镜,进行观察和记录。

教学内容依据教材相关章节进行组织,确保与课程目标紧密结合。

教学大纲安排如下:第一课时:光学基础知识回顾,凸透镜与凹透镜成像原理。

第二课时:望远镜的结构与成像原理,显微镜的放大原理。

第三课时:典型光学系统中的应用问题,光学测量。

第四课时:实践活动,动手组装望远镜和显微镜,进行观察和记录。

教学内容注重科学性和系统性,以培养学生的实际操作能力为目标,将理论与实践相结合,提高学生对光学系统的认识和理解。

典型光学系统设计 PPT课件

典型光学系统设计 PPT课件

物镜
分划板 目镜
当物体在有限远时,移动物镜中的一块负透镜,使物镜所成的像 仍然在固定的分划板处。这种系统就称为内调焦系统。该系统尺 寸小,携带方便,密封性能好,在大堤测量仪器中多采用此光路
(二)反射式望远物镜
• 天文望远镜常用反射式物镜。
❖目前,多采用双反射系统来做为天文望远镜的物镜。
❖比较著名的双反射系统由两种:卡塞格林系统和格列果 里系统。 ❖卡塞格林系统是由两个反射镜组成,主镜是抛物面,副 镜是双曲面,所成的是倒像,这种结构的筒长比较短。
5、广角目镜
• 广角目镜是为适应大视场系统而设计的。 ❖由于视场角增大,场曲也随之增大。
❖为了保证像差的要求,目镜的结构必须复杂化,
❖或在系统中加入负光焦度的透镜;
❖或增加正透镜组的数目,是光焦度分散。
❖下图是两种视场在60°以上的广角目镜,接目镜用两块 透镜代替。
I型
出瞳
II 型
出瞳
• 所以与同倍其它物镜相比,其结构形式比较复杂。
❖下图是工具显微镜1X物镜的两种结构。视场20mm,工作距离 80mm,数值孔径0.03。 孔径光阑
❖下图是工具显微镜3X物镜的结构。视场分别为6.7mm,工作距 离80mm,数值孔径0.09。
孔径光阑
下图是工具显微镜10X物镜的结构。视场2mm,工作距离20mm, 数值孔径0.16。
副镜
F’ 主镜
格列果里系统也是有两个反射面组成,主镜仍为抛物面,副镜 改为椭球面,所成的像正像,这种结构的筒长比较长。
主镜
副镜 F’
(三)折反射系统
反射系统对轴外像差的校正是很困难的。 理想的折反射系统中反射镜应该是非球面型的,但加工 比较困难。
折反射型望远物镜比较典型的有施密特物镜和马克苏托夫物镜

典型的光学系统

典型的光学系统

二、望远镜系统
1.望远镜的结构和分类 1.望远镜的结构和分类 望远镜由物镜 目镜组成 光学筒长△=0。 物镜和 组成, 望远镜由物镜和目镜组成,光学筒长△=0。 一般天文望远镜以构造来分类,可分为折射望远 一般天文望远镜以构造来分类,可分为折射望远 反射望远镜及折反射望远镜三大类 三大类。 镜、反射望远镜及折反射望远镜三大类。 折射望远镜是以会聚远方物体的光而现出实象 的透镜为物镜的望远镜。 的透镜为物镜的望远镜。它会使从远方来的光折射 集中在焦点,折射望远镜的好处就是使用方便, 集中在焦点,折射望远镜的好处就是使用方便,稍微 忽略了保养也不会看不清楚, 忽略了保养也不会看不清楚,因为镜筒内部由物镜和 目镜封着,空气不会流动,所以比较安定,此外, 目镜封着,空气不会流动,所以比较安定,此外,由于 光轴的错开所引起的像恶化的情形也比反射望远镜 而口径不大透镜皆为球面, 好,而口径不大透镜皆为球面,所以可以机械研磨大 量生产,故价格较便宜。 量生产,故价格较便宜。
眼睛能分辨开两个很靠近的点的能力称为眼睛 眼睛能分辨开两个很靠近的点的能力称为眼睛 的分辨率。 的分辨率。刚能分辨开的二个点对眼睛物方节 点的张角称为眼睛的极限分辨角 眼睛的极限分辨角。 点的张角称为眼睛的极限分辨角。 根据物理光学理论入瞳为D 根据物理光学理论入瞳为D的理想光学系统的极 限分辨角为
D D tan ω = = 2l z 2Γ ( L + Γl z′2 )
D + DP tanω max = 2Γ ( L + Γl z′2 )
伽利略望远镜的视觉放大率越大,视场越小, 伽利略望远镜的视觉放大率越大,视场越小, 故其视场放大率不大。一般仅用于在剧场观剧。 故其视场放大率不大。一般仅用于在剧场观剧。
典型的光学系统

光学系统简介

光学系统简介
• 1、激光束的发散角
• 激光束的发散角、束腰位置是由激光谐振腔 和激光束的模式决定的。热透镜效应可能会改变 激光谐振腔的腔形,因此发散角和束腰的位置也 要随着改变
• 2、激光束的聚焦与准直
• (1)聚焦:采用短焦距透镜
• (2)准直:激光准直系统多采用二次透镜 变换形式,第一次透镜变换用来压缩高斯 光束的束腰半径,用短焦距透镜;第二次 使用较大焦距的变换透镜,用来减小高斯 光束的发散角。
• 光纤的数值孔径NA:N An2n2 • NA是光纤的重要参数,它表征光纤端面接收光的能力,
其取值的大小要兼顾光纤接收光的能力和对模式色散的 影响。CCITT(国际电报电话咨询委员会) 建议光纤的 NA取值范围为0.18~0.23,其对应的光纤端面接收角 θc=10°~13°。
• 2、梯度型光纤的传光原理
• 盲斑:神经纤维的出口,无感光细胞,不能产生视返觉回。
• (二) 人眼的视觉
• 人眼视网膜中有两种感光细胞:
• 一种是杆体细胞,灵敏度高,能感受弱光刺激, 但不能分辨颜色和视场中的细节;
• 另一种是锥体细胞,灵敏度低,只能感受较亮的 物体,但能很好的区分颜色,辨别细节。
• 正常颜色视觉的人,视网膜中央向外围部分过渡, 锥体细胞减少,杆体细胞增多,对颜色的分辨能 力逐渐减弱,直到颜色的感觉消失。
• 3、比较得出其中最小孔径角(物在无限远时为 孔径高度最小)所对应光阑像的物就是系统的孔 径光阑。
• 例:2.1P38
光学系统的孔径光阑是随着物体位置变化而改变的!!!
三、视场光阑
四、景深
• (二)焦深 • 理论上,物平面一定,像平面就应该确定,但
在实际光学系统中,当物是垂直于光轴的一个 平面时,接收器不仅在理想共轭像位置处可接 收到物体的像,而且在其附近都可接收到清晰 的像。 • 一个平面物体对应的是有着一定深度的清晰像 空间,把像空间的深度称为焦深。

光电检测原理与技术第5章 光学系统与专用光学元件

光电检测原理与技术第5章 光学系统与专用光学元件

2. 望远系统
(1)伽俐略望远镜( Galileo telescope )
结构 发散透镜作目镜,会聚 透镜作物镜,物镜的像 方焦点和目镜的物方焦 点重合。
光路 Q Q ' Q "
远物 Q 射来的平行光束,经物镜会聚后,原来应成实像于 Q', 这对于目镜来说应作虚物,最后成正立像P"Q"于无穷 远处。
非近轴情况下,三次幂以上项不能忽略
球面系统不能理想成像
出现三级以上像差
u3 u5 u7 u9 sin u u 3! 5! 7! 9!
三级像差(或初级像差)----5种: 1) 球差(spherical aberration) 2) 慧差(coma) 3) 像散(astigmatism)和场曲(curvature of field) 4) 畸变(distortion)
表5-1 不同波长时焦 深的计算结果
nf 2 nD 2 x 2 2 2 ( F )
(5-6)
(3)最小弥散斑及其角直径 光学系统中影响成像质量的因素主要是像差和衍射。系统的 像差按照不同的设计有很大的差别。而衍射作用的大小可用计算 艾里斑的方法来估计。当斑内占总衍射能量的84%时,所对应的 角直径分别为 (5-7) 2.44
D
—— 探测光辐射的波长。
4 2L ' ( F ) 2 n
' 0
以可见光、中红外和远红外三个光谱区中,三种典型波长的 焦深为例,说明这一关系。计算结果列于表5-1中。表中可见,当 ' =0.5μm,2 L = 8μm,说明像面有确定的位置,随着波长增加, 0 L'0 2 按正比增加,当 =10μm,2 = 160μm L'0 ,这时很难断定像 面的确切位置。这是红外系统的特点之一。 与焦深相对应的物空间中。物移动某一 ' 距离x,只要其像面移动不超过 L0,那 么仍可得到清晰的像。所以,对应焦深 在物空间中的范围就是景深。利用牛顿 公式可以计算出x为

典型光学系统与设计-

典型光学系统与设计-

反射式望远镜的例子:
为什么又有了折反望远镜?
反射和折射望远镜各有优劣 反射可以无色差,但校正其他像差困难 折射可以矫正其他像差ห้องสมุดไป่ตู้但校正色差困难 于是折反射就是综合利用了两者的优势
折反射望远镜,是在球面反射镜的基础上, 再加入用于校正像差的折射元件,可以避 免困难的大型非球面加工,又能获得良好 的像质量。
NEC GT1150投影机光学系统实物图
对光学设计而言,设计投影系统,一是要让整体结构尽量紧 凑,尺寸小,重量要轻。此外好的照明系统,和好的物镜都 是设计的关键
投影的小型化趋势
投影仪就是把待投影的图像放在一个物镜一倍和二倍焦距之 间,这样能在远处的屏幕上成像。但其实际结构却复杂的多, 以我们教室头上的投影仪为例,它的内部是怎样的呢?
注意:在投影机中所使用的液晶板中每个液晶晶体代表一个象素,并没有 针对红、绿、蓝等颜色差别。为了清晰再现图像色彩,它其实是使用了 三张LCD液晶板来分别再现三种颜色,然后再经过光学系统的把这些分 离的颜色合成再一起,投影在屏幕上,就组成了一副完整的图像。
施密特望远镜:
它在球面反射镜的球心位置处放 置一施密特校正板。它是一个面 是平面,另一个面是轻度变形的 非球面,使光束的中心部分略有 会聚,而外围部分略有发散,正 好矫正球差和彗差。
马克苏托夫望远镜 :
在球面反射镜前面加一个弯月型透 镜,选择合适的弯月透镜的参数和 位置,可以同时校正球差和彗差。
以马克苏托夫望远镜为例:
而要定义物体的大小,则必须从 Syetem菜单field data子菜单里录入 这里我们先后考察三个物体,分别为 轴上点、轴外9mm、轴外12.5mm物 体。
定义透镜表面参数
设置变量,开始优化 使用默认目标函数

典型光学系统

典型光学系统
丽江2.4m望远镜
投影机
尼康显微镜
D500相机
哈勃太空望远镜
1
单板和三板投影机
2
3 眼睛和目视光学系统
主要内容:
1、眼睛的构造 2、放大镜的工作原理 3、显微镜的工作原理 4、望远镜的工作原理 5、眼睛与目视光学仪器配合的问题、眼睛缺陷及调整
§3.1 眼睛
镜头、 底片、 光阑
一.眼睛结构
角膜: 透明球面,光线首先通过角膜进入眼睛 前室: 角膜后面的空间部分,充满水液,n=1.3374,
相当于可变光阑
二、人眼的光学特性
1、视轴:黄斑中心与眼睛光学系统的像方节点连线 2、人眼视场:观察范围可达150º
头不动,能看清视轴中心6º-8º。
三、人眼的调节与校正
视度调节、瞳孔调节
1、简化眼: 等效于一个可变焦距的凸透镜, f 23 ~ 18mm 。
眼睛成像系统对任意距离的物体自动调焦的过程称为眼睛的 调节。
y
2
-l
2、视度调节 ● 调节量的表示:视度
● 视度:与网膜共轭的物面到眼睛的距离的倒数, 单位屈光度(D),1D=1m-1。
SD 1 l
远 点: 眼睛放松时,所能看清楚的最远点称为远点
远点距离: 眼睛距离远点的距离lr
近 点: 眼睛所能看清楚的最近点称为近点
近点距离: 眼睛距离近点的距离 lp
明视距离:正常的眼睛在正常照明下最方便和最习惯的工作距离,25cm.
最大调节范围=远点视度-近点视度
11 A
lr lp
(单位:屈光度D)
3、人眼的校 正 正常眼:
远点应在无限远,像方焦点正好和网膜重合.
近视眼:
F`
远点在眼睛前有限远的地方

工程光学 典型光学系统

工程光学 典型光学系统

2、非正常眼睛及其矫正
1)近视眼:无穷远物点成像于视网膜之前,远点为有限远。加负透镜 (ຫໍສະໝຸດ 距与远点重合) 将远点校正到无穷远
50岁之后, 老花眼!
Myopia/ Nearsightedness
H
H
2)远视眼:无穷远物点成像于视网膜之后; 近点变远,非明视距离。
Hyperopia/ Farsightedness
★ 自外层至内层的折射率 n 逐渐增大(1.37→1.41)——校正像差 ★ 调节肌作用改变水晶体曲率(焦距),不同距离物均成像于视网膜。
8、后室:水晶体后、由视网膜包围的空间,玻璃液n =1.336。
9、视网膜(Retina):后室内壁、连接脉络膜的一薄膜,由神经 调节肌 细胞和神经纤维构成。 ——感光和成像的位置。 (1) 辐射接收器 杆状细胞:对光刺激极敏感, 感光(明暗视觉) 锥状细胞:感色(色视觉) (2) 黄斑(Macula):视网膜中部、黄色椭圆形区域。 中心凹:黄斑点中心D ≈0.25mm区域,密集感光细胞, 视觉最灵敏。 (3) 盲斑(点):视神经的出口,无感光细胞。视网膜的像被 传输至大脑形成视觉。
★眼睛的散光度: AST
R1 R2
1 R 视度 lr
圆柱面透镜 可校正散光
(4)白内障:水晶体变为浑浊而不透明。
手术治疗

(5)斜视:水晶体位置不正或折射面曲率异常 矫正应配戴光楔
四、眼睛的适应能力
★ 适应:眼睛对周围空间光亮情况的自动适应程度。
明适应:从暗处到亮处—— 瞳孔自动缩小 暗适应:从亮处到暗处—— 瞳孔自动增大
老年
+200→+40cm
约-200cm
★ 远点发散度(会聚度): R 1 lr ★ 近点发散度(会聚度): P 1 lp

5章典型光学系统详解

5章典型光学系统详解

2018/10/11
15
为此,在显微镜设计时要注意满足以下要求:
(1)物镜变换时,物镜物平面与像平面位置不变, 即共轭距T不变,规定T=195mm,物镜像平面在 镜筒上表面以下10mm ;
(2)目镜的物方焦点 在目镜支承面以下10mm处, 对所有不同放大倍率的目镜都要满足这项要求,使 目镜的物方焦点 F2与像点A′重合;

物体被物镜成的像A’ B’ 位于目镜的物方焦点上或附近,此像相 对于物镜像方焦点的距离为Δ(物镜和目镜的光学间隔),在显
微镜系统中称为光学筒长

设物镜的焦距为f1′, 则物镜的放大率为
x' f1' f1'
2018/10/11 9

物镜的像被目镜放大,其放大率为
250 e f 2'
在利用仪器观察时,目标通过仪器后应成像在无限远处,即要 求仪器出射平行光束 — 对目视光学仪器的第二个要求
2018/10/11 1


放大镜的放大率
与眼睛一起使用的目视光学仪器,其放大作用不能由横向放大率来表征。

因为眼睛通过放大镜或显微镜等目视光学仪器来观察物体时,所看到 的是在眼睛视网膜上的物体像的大小。
2018/10/11 12

19JA型万能工具显微镜 目镜 测角分划板 的光学系统图。
分划板
可变光阑位于聚光镜 保护玻璃 的物方焦平面上 孔径光阑位于物镜的 像方焦平面上(形成了 斯密特棱镜 什么光组?) 物镜有四种放大倍率: 1x、1.5 x、3 x和5 x; 工件 目镜的放大率为10 x
可变光阑
距离称为“工作距”
对于一台显微镜来说,机械筒长是固定的机械筒长各国标 准是不同的,有160mm,170mm和190mm 等。 我国规定机械筒长为160mm。

典型光学系统

典型光学系统
自动化
通过自动化控制技术,实现光学系统的自动对焦、自动曝光、自动白平衡等功 能,提高系统的易用性和用户体验。
新材料、新工艺探索
新材料
探索新型光学材料,如超材料、二维材料等,为光学系统的设计提供更多可能性 和灵活性。
新工艺
发展新型加工工艺,如3D打印、微纳加工等,降低光学系统的制造成本和周期 ,推动光学系统的普及和应用。
光学系统作用
光学系统的主要作用是对光波进 行变换和处理,以满足各种光学 仪器和设备对光波传输和变换的 要求。
典型光学系统分类
01
02
03
透镜系统
由一系列透镜组成的光学 系统,如照相机的镜头、 显微镜的物镜和目镜等。
反射系统
由反射镜组成的光学系统, 如望远镜、潜望镜等。
折反射系统
由透镜和反射镜共同组成 的光学系统,如折反射望 远镜等。
航天航空领域
用于制造高性能的航天相机、星载光学系统等, 满足航天器在复杂环境下的成像需求。
军事领域
应用于制造高精度、高稳定性的军用光学系统, 如侦察望远镜、瞄准镜等。
3
民用领域
用于制造高端民用光学产品,如高清晰度相机镜 头、高端显微镜等,提升民用产品的性能和品质。
06 现代光学系统发展趋势与 挑战
镜对光线有发散作用。
反射镜与折射镜特性
反射镜特性
反射镜利用光的反射定律来改变光路。平面反射镜可形成虚 像,球面反射镜可形成实像或虚像,具体取决于球面形状和 物体位置。
折射镜特性
折射镜利用光的折射定律来改变光路。棱镜是一种常见的折 射镜,可将入射光线按一定角度折射出去。不同形状的棱镜 具有不同的折射特性,可用于实现光的色散、偏振等功能。
光学系统性能指标

光学系统

光学系统

眼睛系统视网膜上成倒像,由于视神经系统内部作用,我们感觉还是正像。

主平面H 和H’距离角膜顶点后约1.3mm 和1.6mm 眼睛的焦距约为 f =-17mm ,f’ =23mm ,屈光度为+43D 视场可达150°,清晰视场只有视轴周围的6 ° ~8 °明视距离是正常眼在正常照明(约50勒克斯)下最方便和最习惯的工作距离,等于250 mm 。

(1)视度调节当肌肉完全放松时,眼睛所能看清的最远的点称为远点,其相应的距离称为远点距离,以 lr 表示,单位 m 当肌肉在最紧张时,眼睛所能看清的最近的点称为近点,其相应的距离称为近点距离,以 lp 表示,单位 m用lr 的倒数和lp 的倒数之差来表示人眼的视度调节能力lr (单位为m )的倒数表示近视或远视的程度,称为视度,单位为屈光度(D ,Dioptre ),通常医院把 1D 称作 100度. 近视/远视眼镜的作用都是将无限远的物点与视网膜形成共轭.近视/远视只和远点距离有关,和近点距离无关。

(2)眼睛的分辨率人眼刚能将两点分开的视角称为眼睛的极限分辨角或视角鉴别率。

在没有调节的放松状态下,眼睛的极限分辨角为1’,人眼的分辨能力与极限分辨角成反比关系。

(3)人眼的对准精度对准精度一般用角度值来表示,即两线宽的几何中心线对人眼的张角小于某一角度值α时,虽然还存在着不重合,但眼睛认为已经是完全重合,这时α角度值即为人眼对准精度。

对准精度和极限分辨角是两个概念,又有一定联系,经验证明,人眼的最高对准精度约为极限分辨角的1/6~1/10(4)眼睛的景深当眼睛调焦在某一对准平面时,眼睛不必调节就能同时看清对准平面前和后某一距离的物体,称作眼睛的景深。

11r pA R P l l =-=-21221212,P PP P P P pD pD D p D p p p p D p p p p p p D p εεεεεε==+-=-=-=∆=+-∆(5)空间深度感觉眼睛在观察物体时,能够产生远近的感觉,被称为“空间深度感觉”。
