差动变压器式位移传感器
基于Simulink的差动变压器式角位移传感器（RVDT）建模与仿真
基于 Simulink的差动变压器式角位移传感器（ RVDT）建模与仿真摘要为建立基于Simulink的差动变压器式角位移传感器的模型，并验证模型的正确性，本文对飞机上应用的差动变压器式角位移传感器的原理进行了深入分析，通过试验的方法得到了RVDT传感器的动态演化曲线，通过试验测试，获得了RVDT传感器的相关参数，利用所建模型进行了动态特性仿真和拟配分析。
结果表明：建立的Simulink模型与试验结果参数拟合，可体现RVDT传感器的静态特性和动态特性。
本文基于Simulink的差动变压器式角位移传感器（RVDT）建模方法，对于后续对RVDT传感器特性研究具有典型意义。
关键词传感器；RVDT；和值监控；建模中图法分类号 TP212.1；文献标志码 AModeling and Simulation of Differential Transformer Angular Displacement Sensor (RVDT) Based on SimulinkCAO Ruo-han1, DONG Zhen-yu2, LI Chao-chao 3,CHEN Yun-qiu 4（XiFei Design Department, AVIC Xi’an Aircraft Industr y (Group) Company Ltd. , Xi’an 710089,China）[Abstract] In order to establish the model of differential transformer angular displacement sensor based on Simulink and verify the correctness of the model, this paper analyzes the principle of differential transformer angular displacement sensor applied in aircraft, obtained the dynamic evolution curve of RVDT sensor through the test method, and obtains the relevant parameters of RVDT sensor through the test The dynamic characteristic simulation and matchinganalysis are carried out. The simulation results show that the static characteristics of the sensor can be fitted with the static characteristics of the sensor. In this paper, the modeling method of differential transformer angular displacement sensor (RVDT) based on Simulink is of typical significance for the subsequent research on the characteristics of RVDT sensor.[Key words] sensor; RVDT; sum value monitoring; modeling如果说飞机是人的躯体，那飞机上的各种传感器便是眼睛、耳朵和鼻子。

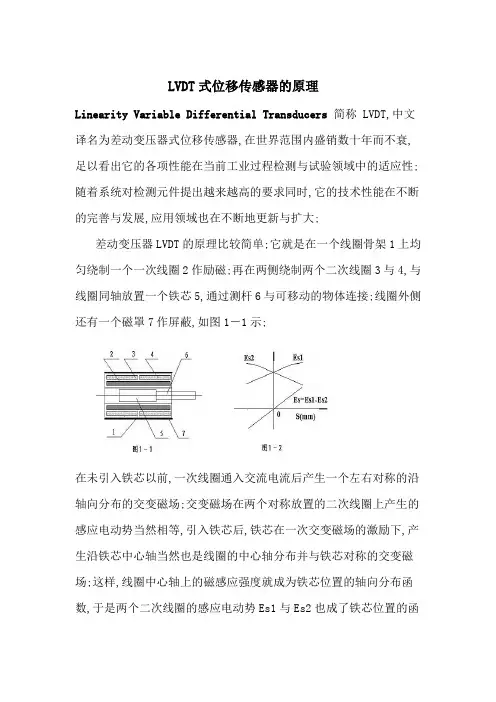

LVDT式位移传感器的原理
LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT,中文译名为差动变压器式位移传感器,在世界范围内盛销数十年而不衰,足以看出它的各项性能在当前工业过程检测与试验领域中的适应性;随着系统对检测元件提出越来越高的要求同时,它的技术性能在不断的完善与发展,应用领域也在不断地更新与扩大;差动变压器LVDT的原理比较简单;它就是在一个线圈骨架1上均匀绕制一个一次线圈2作励磁;再在两侧绕制两个二次线圈3与4,与线圈同轴放置一个铁芯5,通过测杆6与可移动的物体连接;线圈外侧还有一个磁罩7作屏蔽,如图1－1示;在未引入铁芯以前,一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场;交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等,引入铁芯后,铁芯在一次交变磁场的激励下,产生沿铁芯中心轴当然也是线圈的中心轴分布并与铁芯对称的交变磁场;这样,线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数,于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数;如果设计得当,两者可成为线性函数关系;将两个二次线圈差接后,即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2;这就是LVDT的简单工作原理如图1-2示;LVDT式位移传感器的原理二差动变压器式位移传感器LVDT为电磁感应原理,其结构示意见图一;图一：LVDT工作原理图采用环氧树脂,不锈钢等材料作为线圈骨架,用不同线径的漆包线在骨架上绕制线圈;与传统的电力变压器不同;LVDT是一种开磁路弱磁耦合的测量元件;在骨架上绕制一组初级线圈,两组次级线圈,其工作方式依赖于在线圈骨架内磁芯的移动,当初级线圈供给一定频率的交变电压激励电压时,铁芯在线圈内移动就改变了空间磁场分布从而改变了初,次级线圈之间的互感量,次级线圈就产生感应电动势,随着铁芯位置的不同,互感量也不同,刺激产生的感应电动势也不同,这样就将铁芯的位移量实际的铁芯是通过测杆与被测物保持相接触,也就是被测物体的位移量变成电压信号输出,由于两个次级线圈电压极性相反,所以传感器的输出是两个次级线圈电压之差,其电压差值与位移量成线性关系图二LVDT电原理图当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反,其电压差值为零,当铁芯往右移动时,右边的次级线圈感应的电压大于左边;两线圈输出的电压差值大小随铁芯位移而成线性变化第一象限的实线段部分,这是LVDT有效的测量范围一半;当铁芯继续往右移动时两级线圈输出电压的差值不与铁芯位移成线性关系,此为缓冲,非测量区虚线段;反之,当铁芯自线圈中间位置向左边移动亦然;零点两边的实线段一般是对称的测量范围,只不过两者都是交流信号而相位差180″;。
实验二 差动变压器式电感传感器的静态位移性能
实验二差动变压器式电感传感器的静态位移性能一、实验目的1、通过实验，掌握差动变压器式电感传感器的基本工作原理。
二、实验原理差动变压器式电感传感器是利用感应电动势的方法，将物理量（如位移、压力、力等）转换为电信号的电子传感器。
差动变压器式电感传感器的基本组成为：主变压器、感应线圈和吸引式铁芯。
其中主变压器的主要作用是调制、解调信号，感应线圈是感应位移的探头，吸引式铁芯则用于传递感应力或位移作用。
当感应线圈产生了位移时，感应线圈中的磁通量随之变化，从而产生了感应电动势。
通过差动测量，可以得到感应线圈中的感应电动势。
差动变压器式电感传感器在运转中，其电感值随着位移的变化而变化。
最终，差动变压器式电感传感器可以将位移信号转化为电信号，并将转化后的电信号输出。
差动变压器式电感传感器相对于其他传感器的优势在于，其精确度比较高，线性度良好，同时具有较高的抗干扰能力和稳定性，适用于许多高精度位移测量场合。
三、实验器材与仪器2、数字万用表3、直流稳压电源4、温度控制器5、实验样品四、实验步骤1、连接实验装置：将差动变压器式电感传感器、数字万用表、直流稳压电源和温度控制器按照电路线路图连成一整个电路。
待连接完毕后，检查各个实验器材连接是否牢固且正确。
2、打开电源：将直流稳压电源和温度控制器的电源开关打开。
3、调节电源电压：调节直流稳压电源输出电压为3V并固定。
4、测量初始电压：将数字万用表的测量回路连接至差动变压器式电感传感器的输出端口，调节温度控制器以达到室温环境下的温度值。
在测定之前，需要先将应变计（或激光信号测试仪等测试仪器）分别置于初态位置和终态位置，然后测量出其初始电压值和终态电压值，并记录下来。
5、应变测试：通过手动控制实验样品位移并使实验样品进行定量的变化，此时差动测量器的输出电压值也会相应变化。
根据变化的大小，对应获取测量结果，并记录下差动测量器的输出电压值。
6、数据分析：在完成实验测量之后，需要对实验测量数据进行分析，并得到本次实验的相关结论。

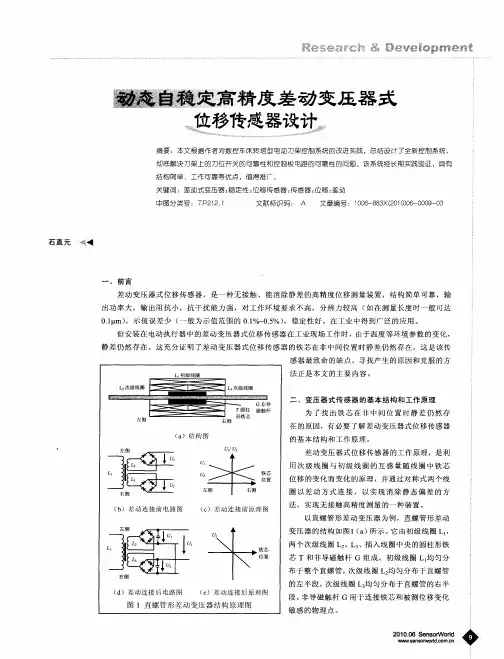

动态自稳定高精度差动变压器式位移传感器设计
嚣黪囊
躁
。
度差 动变 Ａ 文章编号 ：１０ — ８ Ｘ ２ １）６ ０ ０ — ３ ０ ６ ８ ３ （０ ０ － ０ ９ ０ ０
摘要 ：本文根据 作者对数 控车床 转塔型 电动刀架 控制系统 的改进 实践 ，总结 设计 了全新控制 系统 ， 彻底解 决刀架上 的刀位开 关的可 靠性和 控制板 电路 的可靠 性的问 题。该系 统经长期 实践验证 ，具有
法 ，实现无接触 高精度 测量 的一种装置 。
以直 螺管形差 动变压器 为例 ，直螺 管形差动 变压器 的结构如 图１（ ） ａ 所示 。 由初级线 圈 Ｌ ， 它
两 个 次 级 线 圈 Ｌ 、Ｌ 、插 入 线 圈 中 央 的 圆柱 形 铁 ２ ３
芯 Ｔ和非导磁 触杆 Ｇ 组成 。初级线 圈 Ｌ均 匀分
的基本结 构和工作 原理 。 差动变 压器式位 移传感 器的工作 原理 ，是利
用 次 级 线 圈 与 初 级 线 圈 的 互 感 量 随 线 圈 中 铁 芯 位 移 的 变 化 而 变 化 的 原 理 ，并 通 过 对 称 式 两 个 线
圈 以差 动 方 式连 接 ，以实 现 消 除静 态偏 差 的方
要的 ，最 理想 的负 反馈信 号是 铁芯在 最左侧 或者 最右侧
位 置 时 的输 出 电压 己 。 ＾ 但 传 感 器 的 工 作 往 往 是 铁 芯 位 置 不 定 ， 也 可 能 长 期 没 有 机 会 在 最 左 或 者 最 右 ， 工 作 中也 可 能 不 允 许 出 现 在 最 左 或 者 最 右 ， 所 以 ，铁 芯 在 最 左 侧 或 者 最 右 侧 位 置 时
芯的移动越敏 感 。误 差大小 与偏离标准 工作条件
差动变压器式位移传感器的原理
差动变压器式位移传感器的原理“同学们，今天咱们来好好讲讲差动变压器式位移传感器的原理。
”我站在讲台上对学生们说道。
差动变压器式位移传感器是一种常用的测量位移的传感器。
它主要是基于变压器的原理来工作的。
想象一下，有一个初级线圈，就像一个中心轴一样，然后在它的两边对称地放置两个次级线圈。
当有一个可移动的铁芯在这个线圈中间移动时，就会引起磁场的变化。
比如说，我们有一个实际的例子，在工业生产中，需要精确测量某个部件的微小位移。
这时就可以用到差动变压器式位移传感器。
当部件发生位移时，铁芯也跟着移动，这就导致两个次级线圈中的感应电动势发生变化。
通过测量这个变化，我们就能知道位移的大小和方向。
这种传感器有很多优点。
首先，它的测量精度比较高，可以检测到非常微小的位移变化。
其次，它的线性度好，输出信号与位移之间的关系比较简单直接，容易处理和分析。
而且，它的稳定性也不错，在不同的环境条件下都能可靠地工作。
同学们可能会问，那它有没有什么局限性呢？当然有啦。
比如，它对磁场干扰比较敏感，如果周围有强磁场存在，可能会影响测量结果。
还有，它的测量范围相对来说不是特别大，对于一些非常大的位移可能不太适用。
为了让大家更好地理解，我们再来看一个例子。
在汽车制造中，为了确保汽车的质量和性能，需要对一些关键部件的位移进行精确测量。
比如发动机的活塞位移，就可以用差动变压器式位移传感器来监测。
这样就能及时发现问题，保证汽车的正常运行。
在实际应用中，我们还需要注意一些问题。
比如要正确安装传感器，保证铁芯的运动顺畅。
还要对传感器进行定期校准，以确保测量的准确性。
总之，差动变压器式位移传感器是一种非常重要的传感器，在很多领域都有着广泛的应用。
希望同学们通过今天的学习，能对它有更深入的了解。
浅谈差动变压器式传感器及其应用
浅谈差动变压器式传感器及其应用
差动变压器式传感器是一种常用的非接触式传感器，主要用于测量物理量的变化，如位移、压力、力等。
它是由一对相互独立的电路组成，其中一个电路作为输入电路，另一个电路作为输出电路。
差动电路根据输入电路和输出电路的电势差进行测量，从而得出物理量的变化。
差动变压器式传感器的工作原理是输入电路和输出电路同时作用于磁性芯，在信号输入时，由于输入和输出电路的磁场相互作用，使得电路的感应电压发生变化。
这种电压变化的量与输入信号成正比，所以可以通过变压器的变比关系来测量输入物理量的变化。
在实际应用中，差动变压器式传感器的适用范围广泛。
其主要应用在工业自动化、航空航天、科学研究等领域。
具体应用包括以下几个方面：
1.位移测量：差动变压器式传感器可以测量物体的位移，
例如用于汽车的制动离合器，以及用于机械手和机器人系统的控制。
2.压力测量：差动变压器式传感器可以测量液体和气体的
压力，例如用于工业管道和油井等。
3.力测量：差动变压器式传感器可以测量力的大小和方向，例如用于桥梁、建筑和机器等的结构分析。
4.温度测量：差动变压器式传感器可以测量物体的温度、热量、热电势等，例如用于工业加热和冷却系统的控制。
总的来说，差动变压器式传感器具有响应速度快、测量精度高、稳定性好、可靠性高等特点，使其在工程领域中应用广泛。
同时，随着科技的不断发展和创新，差动变压器式传感器也将不断发展和完善。
差动变压器式位移传感器lvdt设计原理
[8] ANALOG DEVICES. LVDTsignal conditioner AD598.一、引言差动变压器式传感器的特点是灵敏度高、分辨力大，能测出0.1um更小的机械位移变化;传感器的输出信号强，有利于信号的传输；重复性好，在一定位移范围内，输出特性的线性度好，并且比较稳定，因此广泛应用于压力、位移传感器的设计制造中，尤其在航空、航天等环境恶劣、环境温度高的压力测量方面，也得到了广泛的应用。
二、方案论证1.参数要求给定原始数据及技术要求1）.最大输入位移为100mm2）灵敏度不小于80V/m3）非线性误差不大于10%4）零位误差不大于1mv5）.电源为9v，400HZ6）.最大尺寸结构为160mmX21mm2.方案讨论根据给定技术要求选择电感变换元件的类型及测量电路的形式，如图1所示图1、传感器的组成框图1）传感器电感变换元件类型的选择（1）测量范围小，如位移零点几微米至数百微米，且当线性范围也小时，常用E形或II形平膜硅钢片叠成的电感式传感器或差动变压器。
(2) 螺线管，常用于测量1mm以上至数百毫米的大位移，其线性范围也较大。
2）测量电路的选择测量电路主要依据选定的电感变换器的种类、用途、灵敏度、精度及输出形式等技术要求来确定。
3.螺管型差动变压器的工作原理差动输出电动势为。
所以，差动变压器输出电动势为两副边线圈互感之差的函数。
螺管型差动变压器结构复杂，常用二节式、三节式、一节式的灵敏度高，但三节式的零点较好。
差动变压器的工作原理类似变压器的作用原理。
这种类型的传感器主要包括有衔铁、一次绕组和二次绕组等。
一、二次绕组间的耦合能随衔铁的移动而变化，即绕组间的互感随被测位移改变而变化。
由于在使用时采用两个二次绕组反向串接，以差动方式输出，所以把这种传感器称为差动变压器式电感传感器，通常简称差动变压器。
图2为三节式螺管型差动变压器的示意图。
图2 三节式差动变压器的结构形式三．螺管型差动变压器的参数计算现以三节式螺管型差动变压器式传感器为例来说明参数的设计计算方法，其结构如图3。
差动变压器式位移传感器的设计与实现
ቤተ መጻሕፍቲ ባይዱ
Ｖｏｌ ２ Ｎ ０． ３ ４
Ｄｅ ｅ ｅ ０ｌ ｃ ｍｂ ｒ ２ ｌ
差 动 变 压 器 式位 移 传 感 器 的设 计 与 实现
陈 贞 李 晓虹 张 键
所示 ， 由一个 初级 线 圈、 个 次级 线 圈 、 自 由移 它 两 可
动的杆状铁 芯、 心线 圈骨架、 壳等部 件组成 。 空 外
Ｌ Ｔ工作 过程 中， 心 的运 动 不 能超 出线 圈的线 ＶＤ 铁
应 变式 、 电感 式 、 差动 变压 器式 、 涡流 式 、 尔等 位移 霍
传 感器 来检 测 ， 的位 移 常 用 感应 同步 器 、 栅 、 大 光 容
确定 ， 因此 ＡＤ ９ ５ ８既 可驱 动 高 达 ２ Ｖ、 率 范 围 为 ４ 频
２ Ｈｚ ０ｋ ０ ￣２ Ｈｚ的 Ｌ Ｔ 原 边 线 圈 ， 可 接 受 最低 ＶＤ 又 为 １ ０ｍＶ 的次 级 输 入 ， 以 适 用 于许 多不 同类 型 ０ 所 的 Ｌ ＶＤＴ。 除 此 之 外 还 有 输 出 放 大 器 和 接 收 Ｌ ＤＴ 次 级 输 出 的两 个 正 弦 信 号 的输 出 级 、 法 Ｖ 除 器、 滤波 器及其 输 出放大 器 。在 Ａ ９ Ｄ５ ８芯 片 的除法
以获得一 个 与 铁 芯 位 移 成 线 性 函数 关 系 的特 征 曲 线 。当铁 芯处 于两 个 二 次 线 圈 中 间位 置 时 ， 两个 次 级线 圈产 生 的感应 电 动 势相 等 ， 一Ｅ 一０ 输 Ｅ一 。 ，
１ 差 动 变压 器 式位 移 传 感 器
（ Ｉ ＶＤＴ） 的工 作 原 理 及 特 点
差动变压器式传感器
•
•
•
U 2 U 24 U 68
2021年3月14日星期日
差动整流的特点
电路是以两个桥路整流后的直流电压之差作为输 出的，所以称为差动整流电路。它不但可以反映 位移的大小（电压的幅值），还可以反映位移的 方向。 上图中的R0是用来微调电路平衡的，VD1~VD4、 VD5~VD8组成普通桥式整流电路。
差动变压器的结构原理如图3-10所示。在线框上绕有一组输入线 圈（称一次线圈）；在同一线框的上端和下端再绕制两组完全对 称的线圈（称二次线圈），它们反向串联，组成差动输出形式。 理想差动变压器的原理如图3-11。图中标有黑点的一端称为同名 端，通俗说法是指线圈的“头”。
2021年3月14日星期日
图3-10 差动变压器式传感器的结构
2021年3月14日星期日
2. 相敏检波电路
2021年3月14日星期日
图3-14 相敏检波电路
谢谢观看！
从电图位3，-1这2中个可电看压出就，是当零衔点铁残位余于电中压心U位它• 置x的，存输在出使电差压动U变• 压2并器不式是传零
感器的输出特性曲线不经过零点，造成实际特性和理论特性不完 全一致。
2021年3月14日星期日
1.2 差动变压器式传感器的测量转换电路
1.差动整流电路
（a）半波电流输出电路 （b）全波电流输出电路 图3-13 差动整流电路
差动变压器式传感器
差动变压器式传感器
电源中用到的单相变压器有一个一次线圈（又称为初级线 圈），有若干个二次线圈（又称次级线圈）。当一次线圈加 上交流激磁电压Ui后，将在二次线圈中产生感应电压UO。 在全波整流电路中，两个二次线圈串联，总电压等于两个二 次线圈的电压之和。
请将单相变压
差动变压器式电感传感器的静态位移性能实验实验报告
差动变压器式电感传感器的静态位移性能实验实验报告差动变压器式电感传感器的静态位移性能实验实验报告实验三电感式传感器实验传感器实验三、电感传感器实验——差动变压器性能实验(一)实验内容1.项目一、差动变压器式电感传感器性能实验2.项目二、差动螺管式电感传感器的静态位移性能实验 (二)实验目的1.了解差动变压器式电感传感器的原理和工作情况2.了解差动螺管式电感传感器测量系统的组成和工作情况 (三)实验原理螺旋测微器产生位移，经弹性梁带动衔铁在线圈中移动，交流电源激励，数字电压表显示数字，计算机自动生成示波器显示波形。
(四)实验操做步骤实验项目一、1.将音频振荡器LV输出接至数字频率计和数据采集CH1，由频率计显示频率，计算机自动生成示波器显示波形，调节音频振荡器频率为4kHz，峰峰值为5V。
2.将音频振荡器LV输出接差动变压器一次绕组，输出接CH1。
3.调螺旋测微器使衔铁处于中心位置(输出为零)，向下每1mm读一个数。
实验项目二、1.按图接线2.将音频振荡器输出接至CH1，调节峰峰值为2V。
3.V/F表调至20V档。
4.接好电桥平衡网络、放大器、相敏检波器、LPF、V/F表、示波器。
5.将螺旋测微器与梁脱离，使梁处于自由状态;调节W1、W2，使输出最小(灵敏度最大)。
6.将螺旋测微器与梁相吸，调节螺旋测微器使输出最小(CH1示)，再向上移2.5mm。
7.调节移相器使输出最大(CH2示);观察检波器波形，若两半波不对称，则微调放大器调零电位器。
8.向下每0.5mm读一个数。
项目一数据表第 1 页共 1 页项目二数据表篇二:传感器与检测技术实验报告准考证号:100214101370 姓名:倪帅彪院校:河南科技大学专业名称:080302机械制造及自动化(独立本科段)《传感器与检测技术》实验报告实验一常用传感器(电感式、电阻式或电容式)静态性能测试一、实验目的:1(进一步认识电阻式、电感式、电容式传感器的工作原理、基本结构、性能与应用。
差动变压器式传感器
把被测的非电量变化转换为线圈互感变化的传感器称为互感式 传感器。因这种传感器是根据变压器的基本原理制成的，并且 其二次绕组都用差动形式连接，所以又叫差动变压器式传感器， 简称差动变压器。
有变隙式、变面积式和螺线管式等
在非电量测量中，应用最多的是螺线管式的差动变压器，它可 以测量1～100mm范围内的机械位移，并具有测量精度高、灵 敏度高、结构简单、性能可靠等优点。
5
测量电路
差动变压器输出的是交流电压，若用交流电压表测量， 只能反映衔铁位移的大小，而不能反映移动方向。另外， 其测量值中将包含零点残余电压。为了达到能辨别移动 方向及消除零点残余电动势目的，实际测量时，常常采 用差动整流电路和相敏检波电路。
2020/11/30
6
1．差动整流电路
是把差动变压器的两个次级输出电压分别整流，然后将整流的电压或电流 的差值作为输出，这样二次电压的相位和零点残余电压都不必考虑。
一般经相敏检波和差动整流后的输出信号还必须经过低通滤波器，把调制 的高频信号衰减掉，只允许衔铁运动产生的有用信号通过。
2020/11/30
7
典型电路
差动整流电路
2020/11/30
8
2．差动检波电路
2020/11/30
差动相敏检波电路
等效电路
9
（2）工作原理
传感器衔铁上移
uL
RLu2 n1(R 2RL )
12
差动变压器式传感器的应用
差动变压器式 加速度传感器 是由悬臂梁和 差动变压器构 成，其结构如 图所示。
2020/11/30
振动传感器及其测量电路 压器式传感器的应用
力平衡式差压计
2020/11/30
差动变压器式位移传感器静态特性验证实验报告
差动变压器式位移传感器静态特性验证实验报告实验目的：本实验旨在验证差动变压器式位移传感器的静态特性，包括灵敏度、线性度和稳定性等方面。
实验器材：1.差动变压器式位移传感器2.信号发生器3.示波器4.多用表实验步骤：1.将差动变压器式位移传感器连接至信号发生器和示波器。
确保连接正确并稳定。
2.设置信号发生器的频率为固定值，如100Hz，并逐步增加信号幅度，记录传感器输出电压与输入电压的关系。
3.根据记录的数据绘制传感器的灵敏度曲线。
计算并记录不同输入电压下的输出电压变化率，即灵敏度。
4.改变输入电压的频率，如50Hz、200Hz等，重复步骤2和3，以验证传感器在不同频率下的灵敏度变化情况。
5.将输入信号的幅度设置为固定值，如2V，并逐步改变输入信号的频率，记录传感器输出电压与频率的关系。
6.根据记录的数据绘制传感器的频率响应曲线。
计算并记录不同频率下的输出电压变化率。
7.通过对比不同频率下的输出电压变化率，评估传感器的线性度。
8.持续输入相同信号，观察传感器输出电压的稳定性。
记录并分析传感器输出的波动情况。
实验结果与讨论：根据实验数据绘制的灵敏度曲线表明，在不同输入电压和频率下，差动变压器式位移传感器的灵敏度基本保持稳定。
通过对比不同频率下的输出电压变化率，可以得出传感器具有较好的线性度。
此外，传感器在持续输入相同信号的情况下，输出电压波动较小，表现出较好的稳定性。
结论：差动变压器式位移传感器在静态条件下表现出良好的特性，包括稳定的灵敏度、良好的线性度和稳定性。
这些特性使其在位移测量等领域具有广泛的应用前景。
差动变压器式位移传感器 说明书
2.7 ：铁芯导杆有导向结构图示—b
3.8 ：铁芯有导向并有回程弹簧结构图示—c
第二位数字
1：表示大量程（ ±10mm～±750mm ）
2：表示小量程（ ±1mm～±6mm ）
3：表示高精度传感器
±10mm：代表传感器的线性量程
0.5： 传感器的精度等级
六、传感器产品的成套性
1. 传感器（按合同提供）
E(y) E1
E3 E2
S(mm)
N3 N1
N2 图3
-5-
PDF created with pdfFactory Pro trial version
单方向 LVDT 由于零点迁移后其零点电压一般都较高（可达满量程输出的 10% 左右），因此，要采用外补偿电路来降低零点电压，（如图 4）。
N1
铁芯
E2－1 E1
E2－2
N2－ 2
N2— 1 图1
初级绕组接入交流电源后，由于互感作用两个次级绕组分别产生了感应电动势 E2-1 与 E2-2，把两个二次线圈的同名端相接，在另一对同名端就可以获得一个与铁芯 位移成线性函数关系的特性曲线。
当铁芯位于两个二次线圈中间位置时，两个线圈的电动势相等，E2-1— E2-2＝0， 输出电压应为 0，把这个电压称之为零点电压或称为残余电压。（由于在制造过程中 的各种因素影响传感器的零点电压不可能为 0）。
-4-
PDF created with pdfFactory Pro trial version
1000mm 的产品。 6. LVDT 灵敏度高，输出信号大，在国家标准中规定： 交流传感器的灵敏度，量程 10mm 以下的应 150mV/ mm/ V，量程 10mm 以上 的应 50mV/ mm/ V。
京海泉产品简介-2008
产品简介我公司（原中国水科院仪器研究所位移传感器室）从事高精度差动变压器式位移传感器的研制、生产已有20多年的历史。
现已形成：4个系列，40多种规格的产品，其主要技术指标--线性度具有先进水平。
产品除了西藏和台湾省外遍布全国各地区并配套出口，质量获得用户的普遍信赖。
差动变压器式（LVDT）位移传感器具有良好的环境适应性、使用寿命长、灵敏度和分辨率高的特点。
使用时只要把LVDT的壳体夹固在参照物上，其测杆顶（或夹固）在被测点上，就可以直接测量物体间的相对变位。
现有GA、DA、MA和SMA四个系列40多种规格的高精度LVDT位移传感器（参见下表），其线性度优于±0.05％。
达到国内外同类产品的先进水平。
一、 GA系列差动变压器位移传感器：可配用5CB-10C型高精度数字位移计测量，用四位半（满度显示为±19999）数字显示，总体测量线性度优于±0.05％。
可测静态直线位移和动态位移，其动态频率响应为0～25HZ或0～200HZ或0～800HZ（-3db）；信号输出±5V或±10V或0～5V 或0～10V或4～20mA；可多个LVDT同时连续工作，其工作稳定、线性度和分辨率高、使用方便。
正常使用寿命可达十年。
二、 DA系列高精度直流差动变压器式位移传感器：把LVDT的电测线路采用微电子技术全部封装入LVDT的壳体内。
输入电压±9V～±15V，输出信号±5V或0～5V或0～10V 或4～20mA的信号，可与四位半液晶数显表DB-6型多点变位计配合使用，该仪器便于携带和在无交流电源的环境中使用。
DC －LVDT具有较强的抗干扰能力，适宜遥测。
三、 MA系列微型高精度差动变压器式位移传感器：此系列产品其外壳直径仅8毫米，其线性度优于±0.05％。
可与内装充电电池、双通道、具有"和差"运算和"调零"功能的便携式SCW－I型数字测微仪进行测量。
lvdt工作原理
lvdt工作原理
LVDT（线性变差差动变压器）是一种电感式位移测量传感器，通过测量磁场线圈的感应电动势来确定物体的位移。
其工作原理如下：
1. LVDT由一个中央铁芯和两个对称的次级线圈组成，线圈包围着铁芯，并与一个主要线圈相连。
2. 当无绳件（被测位移物体）与LVDT相连时，铁芯将位于
中性位置。
此时，线圈中传入的交流激励电流会在铁芯周围产生磁场。
3. 如果无绳件发生位移，铁芯将会相应地被移动，导致磁场线圈中的感应电动势发生变化。
4. 感应电动势的变化将通过次级线圈到主要线圈中产生变压器的作用，从而在主要线圈中感测到输出电压的变化。
5. 输出电压的变化与无绳件的位移成正比，从而可以通过测量输出电压来确定物体的位移。
总而言之，LVDT工作的基本原理是通过测量磁场线圈中的感应电动势来确定位移物体的位置。
位移物体的移动会导致铁芯位置的变化，进而改变磁场线圈的感应电动势，最终通过变压器效应得到输出电压的变化，从而实现位移的测量。
差动变压器式传感器的工作原理
差动变压器式传感器的工作原理传感器是一种可以将物理量转换为电信号的设备，广泛应用于各行各业。
差动变压器式传感器是一种广泛应用的传感器，它的基本原理是利用差动变压器的电磁感应性质，将物理量转换为电信号，并通过电信号的变化来反映物理量的变化。
下面将分别从差动变压器和传感器的角度介绍差动变压器式传感器的工作原理。
差动变压器的工作原理差动变压器是一种能够将电压或电流转换为另一种电压或电流的装置。
它由两个或多个线圈组成，其中一个线圈作为主线圈，另一个或多个线圈作为副线圈。
当主线圈中有电流或通有电压时，将会在主线圈中产生一个磁场。
这个磁场会穿透到副线圈中，从而诱发出在副线圈中的电势差。
正是利用了这种诱发电势差的特性，差动变压器才成为传感器中重要的组成部分。
传感器的工作原理传感器是将物理量转换为电信号的装置。
传感器常常包括检测元件、信号处理电路等组成部分。
通过检测元件对物理量的测量，传感器将物理量转换成电信号输出。
同时，传感器可以进行信号转换和信号放大处理，提高电信号的精度和稳定性。
传感器的输出信号通常为模拟量和数字量。
其中，模拟量输出通常为电压信号或电流信号，而数字量输出通常为二进制代码。
差动变压器式传感器结合了差动变压器和传感器两种技术的特点，利用了差动变压器的电磁感应性质，将物理量转换为电信号，并进行放大和处理，输出一个模拟量或数字量的信号。
具体的工作原理如下：差动变压器式传感器由两个或多个副线圈组成，其中一个副线圈负责将物理量转换为电信号，另一个副线圈负责对输出信号进行放大和处理。
通常，在测量过程中，被测物理量通过某种形式的机械变形作用于传感器的检测元件上，将物理量转换为机械位移。
而检测元件的运动将会影响传感器内部的副线圈之间的电磁感应关系，从而在副线圈中产生电势差。
这个电势差随着物理量的变化而变化，并按比例于输入的物理量变化。
差动变压器式传感器一般适用于工业生产中的大型设备机械部分的测量，如机床的钻孔、铣削和车削等。
差动变压器式传感器
差动变压器式传感器的应用
Hale Waihona Puke 差动变压器式电感测微仪2019/2/28
45
3.3 电涡流传感器
根据法拉第电磁感应原理，块状金属导体置于变 化的磁场中或在磁场中作切割磁力线运动时，导 体内将产生呈涡旋状的感应电流，此电流叫电涡 流，这种现象称为电涡流效应。 根据电涡流效应制成的传感器称为电涡流式传感 器。按照电涡流在导体内的贯穿情况， 此传感器 可分为高频反射式和低频透射式两类，但从基本 工作原理上来说仍是相似的。电涡流式传感器最 大的特点是能对位移、厚度、表面温度、速度、 应力、材料损伤等进行非接触式连续测量，另外 还具有体积小、灵敏度高、频率响应宽等特点， 应用极其广泛。
当差动式传感器的 活动铁芯处于中间 位置时，传感器两 个差动线圈的阻抗 Z1=Z2=Z0，其 等效电路如图所示。
铁芯处于初始平衡位置时的等效电路
2019/2/28
21
（2）活动铁芯向一边移动时
当活动铁芯向 线圈的一个方 向移动时，传 感器两个差动 线圈的阻抗发 生变化，等效 电路如图4-9 所示。
36
2019/2/28
典型电路
差动整流电路
2019/2/28 37
2．差动检波电路
差动相敏检波电路
等效电路
2019/2/28
38
（2）工作原理
传感器衔铁上移
RL u2 uL n1 ( R 2 RL )
传感器衔铁下移
RL u2 uL n1 ( R 2 RL )
2019/2/28
1、2—L1、L2的特性 3—差动特性
2019/2/28
13
差动变压器式位移传感器
差动变压器式位移传感器简介差动变压器式位移传感器是用来测量物体位移的一种传感器，其原理是通过差动变压器电路来实现。
它是工业测量和控制领域中常用的一种传感器，用于测量机械或结构的位移变化。
差动变压器电路差动变压器电路由两个相等的线圈组成，它们共同构成了感知单元。
一个线圈通入交流电源，另一个线圈和感测器构成一个变压器，它的输出电压随感知单元的位移发生变化。
当这两个线圈处于相等且相位相同的条件下，恰好产生同相的电磁场；当物体发生位移后，感知单元距离两个线圈都有所改变，会使得线圈的感应电动势发生变化，从而使两个电动势差生变化，也就是常说的“差模信号”。
这个信号可以通过测量来确定物体的位移。
应用领域差动变压器式位移传感器的应用领域非常广泛，常用于测量结构振动、温度变化以及力学变形等物理量。
它也被广泛应用于高精度工具的制造及人工智能领域的机器人和自动化设备中。
工业制造在工业制造中，差动变压器式位移传感器可以用于检测机器的精度和稳定性，比如进行机床的重量平衡和精度调整。
此外，它也广泛用于非接触式测量机器的运动和振动，比如检测振动传感器和运动控制器等。
人工智能在人工智能和机器人领域，差动变压器式位移传感器也具有重要的应用价值。
例如，在机器人领域，它可以用于控制机器人的运动和位置，提高机器人的各项性能指标，如协作、灵活性和精度。
医疗保健此外，差动变压器式位移传感器还可以应用于医疗保健领域。
它可以用来测量患者的呼吸和心跳等生理指标，以帮助医疗保健机构更好地监护患者的健康状况。
总结差动变压器式位移传感器是一种应用非常广泛的传感器，其原理是通过差动变压器电路来实现对物体位移的测量。
在工业制造、人工智能和医疗保健领域中，它都有着很重要的应用价值。
简述差动变压器位移传感器的结构特点
简述差动变压器位移传感器的结构特点差动变压器位移传感器，这个名字听起来就像个高大上的科技产品，其实它背后的结构特点也挺有意思的。
想象一下，一个小小的传感器，它能用电流的变化来“感知”物体的位置。
这就像我们平时走路，脚下的每一步都能让我们知道自己在哪里。
差动变压器的结构就像是一个细致入微的艺术品，里面有着精巧的线圈、滑动的铁芯和一些电路元素，彼此之间默契配合，仿佛在进行一场舞蹈。
说到线圈，这玩意儿可是它的“心脏”。
一般来说，差动变压器有三个线圈，分别叫做“主线圈”和两个“副线圈”。
主线圈负责发出电流，副线圈则像是两个听众，认真地捕捉主线圈发出的信号。
这个结构就像是一场表演，主角在舞台，两个观众在侧面，时刻关注着主角的一举一动。
假如主线圈的信号发生变化，两个副线圈就会立刻反应出来，告知我们位置的变化。
这种结构简直是相辅相成，缺一不可。
再说说滑动铁芯，差动变压器的“灵魂”。
这个小家伙在变压器的中心来回移动，就像调音师在调试音响，轻轻一动，音效就全变了。
它的移动会影响电流的分配，进而改变副线圈接收到的信号强度。
想象一下，这就像是你走进一间房间，房间里的灯光跟着你的位置不停变化。
你站在哪儿，灯光就在哪儿，真是神奇。
差动变压器的结构还考虑到了抗干扰能力，毕竟在工作环境中，电磁干扰无处不在。
这时候，差动变压器的设计就像是一位经验丰富的战士，能在各种环境中保持稳定。
这得益于它采用的差动测量原理。
简单来说，它通过比较两个副线圈的信号，消除了共模干扰，确保了测量的准确性。
说白了，就是即使外面风吹雨打，里面的工作依然风生水起。
还有一点不得不提，就是它的线性特性。
相比于其他传感器，差动变压器的线性度简直像一条直线，几乎没有误差。
想象一下，你在进行精准的实验，结果却因为传感器的误差而出错，那简直让人心累。
但差动变压器就能很好地解决这个问题。
只要你精准地调节位置，它就会准确地反馈，真是“事半功倍”的好帮手。
不过，这个小家伙在设计上也有点“娇贵”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
