10kV中输电线路的继电保护基本配置及保护策略

合集下载

浅谈10 KV供电系统的继电保护

浅谈10 KV供电系统的继电保护

浅谈10 KV供电系统的继电保护摘要:本文介绍了10 KV供电系统在电力系统中的重要地位,为了保证10 KV供电系统的正常运行,必须正确地设置继电保护装置,着重介绍了几种10 KV 供电系统继电保护的基本类型,分析了各类保护装置的原理、特性、保护范围、优缺点等。

关键词:10 KV供电系统;继电保护;原理特性;一、10KV供电系统的重要地位10 KV供电系统是电力系统的一部分,它能否安全、稳定、可靠地运行,不但直接关系到机关院校、工矿企业、居民生活用电的畅通,而且涉及电力系统能否正常的运行。

为了确保10 KV供电系统的正常运行,必须正确设置继电保护装置。

电力系统是由发电、变电、输电、配电和用电等五个环节组成的,包含发电机、变压器、输配电线路、母线、电动机等。

电力系统覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响,电气故障的发生是不可避免的。

由于电力系统的特殊性,上述五个环节应是环环相扣、实时平衡、缺一不可,一旦电力系统中的任何一处发生故障,都有可能对电力系统的运行产生重大影响。

二、继电保护装置组成及基本要求电力系统对继电保护装置的基本要求有四点:即可靠性、选择性、灵敏性和速动性。

对于上述四个性能,继电保护装置必须同时具备,缺一不可,但是对于一套具体的保护装置,四个性能之间是矛盾的。

如为了提高保护装置的灵敏度,降低保护装置的整定值(对于反应故障时参数上升的保护装置),则在正常运行时,保护可能误动作,降低可靠性;快速性和选择性也是矛盾的,为了满足选择性要求,往往要用降低快速性要求来达到。

我们必须从实际出发,处理好这些矛盾,满足系统运行对保护提出的要求。

继电保护装置是在供电系统中用来对系统进行监视、测量、控制和保护一套专门的自动装置。

由于电力系统的特殊性,电气故障的发生是不可避免的,一旦发生局部故障,而得不到有效控制,就会造成对电网稳定的破坏和大面积停电事故,因而现代化电网对继电保护的依赖性更强,对其动作正确率的要求更高。

解析10千伏中输电线路的继电保护基本配置及保护

解析10千伏中输电线路的继电保护基本配置及保护

解析10千伏中输电线路的继电保护基本配置及保护作者:王浩来源:《市场周刊·市场版》2018年第03期摘要:10千伏输电线路是电力系统中一个非常重要的组成部分,能够为社会发展提供可靠的电力支持,促进人们生活水平的提高。

从保证10千伏输电线路运行稳定性及可靠性的角度,需要做好继电保护工作。

本文结合继电保护的特点及作用,分析了10千伏输电线路继电保护基本配置,并就起保护策略进行了研究和讨论。

关键词:10千伏输电线路;继电保护;基本配置;保护电力在经济发展中发挥着不容忽视的作用,经济飞速发展背景下,社会对于电力的需求持续增长,电力网络迅速扩展,但是同时也暴露出不少安全问题,这些问题轻则会影响电力系统的稳定运行,重则威胁社会公众的生命财产安全。

基于此,电力部门需要强化继电保护,提升10千伏输电线路的安全性。

一、继电保护概述继电保护具备几个显著特征,一是可靠性,继电保护系统必须能够在设定的范围内为电力设备提供保护,如果设备中存在的问题比较严重,继电保护系统无法提供有效保护,则会通过对问题的分析,做出科学合理地判断,采取切实可行的应对策略,为电力系统安全可靠运行提供保护;二是灵敏性,继电保护必须能够实现对电力系统的全天候检测,了解系统实时运行状态,做出及时准确的反应;三是快速性,当电力系统出现故障或者问题时,如果不能及时处理,故障范围可能会迅速扩大,在这种情况下,就要求继电保护必须具备快速性的特点,及时对故障进行切除和处理;四是选择性,继电保护必须能够结合电力系统运行状态,判断故障严重性,在对故障性质和影响进行确认后,采取有效措施去排除故障,尽可能将故障影响的范围控制在最小。

二、10千伏输电线路继电保护基本配置(一)电流保护装置对于10千伏输电线路而言,电流保护通常会选择两相式阶段性保护,这种保护强调以线路电流为对象,开展分段控制,以此来来实现对于相间短路问题的有效防范。

与其他保护方式相比,两相式电流保护能够发挥出良好的电流作用,通过过电流保护以及速断保护,减少相间短路故障。

10kV中输电线路的继电保护基本配置及保护的评价

10kV中输电线路的继电保护基本配置及保护的评价

10kV中输电线路的继电保护基本配置及保护的评价摘要:电力网继电保护的配置要满足电力网的不同结构、电压等级、线路长度、运行方式以及负荷性质等要求,否则将不能达到预期的保护效果。

本文对lOkV中输电线路的继电保护基本配置及保护的评价进行了论述。

关键词:10kV;输电线路;继电保护电力网继电保护的配置要满足电力网的不同结构、电压等级、线路长度、运行方式以及负荷性质等要求,否则将不能达到预期的保护效果。

1、10kV中性点非直接接地电网中输电线路的继电保护基本配置10kV中性点非直接接地电网中,输电线路的相间短路保护必须动作于断路器跳闸。

lOkV中性点非直接接地电网,其输电线路应针对相间短路和单相接地故障配置相应的保护装置。

1.1相间短路保护相间短路保护一般均采用两相式电流保护。

对单侧电源的线路,一般装设两段式电流保护。

第1段为一带时限的电流速断保护,第Ⅱ段为带时限的过电流保护。

对35kV的线路,必要时也可采用三段式电流保护,即在上述两段式保护的基础上,再增设一段带时限的电流速断保护。

无论两段式或三段式电流保护,均可统称为阶段式电流保护。

也可根据需要对35kV线路采用阶段戔电流、电压保护。

对双侧电源线路,一般装设带或不带方向元件的阶段式电流电压保护。

当电流旧城保护不能满足灵敏性要求时,可采用简化的距离保护。

对短线路(<4km),当采用电流电压保护不能满足选择性、灵敏性和速动性要求时,宜采用纵联差动保护作为主保护,以带方向或不带方向的电流保护作后备保护。

对平行线路,可装设横联方向差动保护或电流平衡保护作主保护,以接于两回线路电流之和的电流保护作后备保护。

1.2单相接地保护由于中性点非直接接地系统发生单相接地故障时电气量的特殊性,对单相接地故障可采用无选择性的绝缘监视信号装置或有选择性的小电流接好信号装置。

对于出线较少的中性点不接点电网。

可采用无选择性的绝缘监视信号装置。

该装置动作后,靠人工选线找出故障统一口径。

钢铁厂10kV输电线路的继电保护配置及提升策略探讨

钢铁厂10kV输电线路的继电保护配置及提升策略探讨

钢铁厂10kV输电线路的继电保护配置及提升策略探讨摘要:在钢铁厂的日常运营阶段,10kV保护线路继电保护配置能够确保钢铁厂电网系统更加稳定的运行,同时也能够在电网系统出现问题的时候及时发现其中问题,并且制定措施进行改善与调整。

下面本文将对钢铁厂10kV线路继电保护配置做出分析,随后提升钢铁厂10kV线路继电保护力度有效策略。

关键词:钢铁厂;10kV线路;继电保护配置在钢铁厂当中,其中的负荷主要便是集中在10kV当中,所以在钢铁厂当中的10kV供电系统具有极为重要的意义,其能够确保钢铁厂安全稳定的运行,同时也能够确保钢铁厂当中各个方面的工作都被优质的完成。

在钢铁厂的10kV供电系统当中,继电保护配置具有极为重要的作用,其能够为供电系统的安全运行提供助力,同时也能够为钢铁厂10kV 供电系统提供保障。

下面本文将针钢铁厂10kV继电保护系统配置做出系统性的分析阐述。

1.10kV线路继电保护配置的重要性分析在钢铁厂的电网系统当中,10kV线路是电网系统当中最为重要的组成部分,其中的继电保护配置能够有效的保证10kV供电系统的供电安全,在钢铁厂10kV出现问题的时候,例如:例如单相接地、变压器轻、变压器温升过高、线路短路、断路器故障、熔断器断开等方面的问题,电路系统都能够及时的发展警报,这样便能够使工作人员及时的进行维修,从而保证整体电路的运行。

同时在10kV线路中的继电保护配置,也能够有效的提升电网系统在运行阶段的安全性,一旦在当中出现问题,其中的空开便会断开,从而使整条线路被阻断,这样便能够避免操作人员在工作阶段出现安全事故,进而为钢铁厂的高效运转提供电力保障。

2.钢铁厂10kV线路继电保护配置分析在钢铁厂当中10kV线路一侧是其负荷的主要集中区域,同时也是钢铁厂能够稳定运行的重要保障之一。

在钢铁厂当中,110kV变电站与10kV变电站之间主要便是通过电缆配出线来实现互相连接,同时在10kV变电站当中,还需要通过电缆来与电机进行连接,例如:风机、水泵等设备。

10KV供配电输电线路的继电保护

10KV供配电输电线路的继电保护

供电技术课程设计—————————————————————————————————题目:10KV供配电输电线路的继电保护学院:电气工程学院班级:10 自动化(1)班学号:P*********姓名:陈辉指导老师:马燕摘要:继电保护技术是研究电力系统故障和危险及安全运行的异常情况,以探讨其对策的反事故自动化措施。

本文研究的是关于10KV电网继电保护。

通过本次设计掌握和巩固电力系统继电保护的相关专业理论知识,熟悉电力系统继电保护的设计步骤和设计技能,根据技术规范,选择和论证继电保护的配置选型的正确性并培养自己在实践工程中的应用能力、创新能力和独立工作能力。

此次设计的主要内容是10KV电网继电保护的配置和整定,设计内容包括:第一章概论;第二章计算系统中各元件的主要参数;第三章输电线路上TA、TV变比的选择及中性点接地的选择;第四章电力网短路电流的计算;第五章自动重合闸的选择;第六章防雷保护和接地装置的选择计算。

由于各种继电保护适应电力系统运行变化的能力都是有限的,因而,对于继电保护整定方案的配合不同会有不同的保护效果,如何确定一个最佳的整定方案,将是从事继电保护工作的工程技术人员的研究课题。

总之,继电保护既有自身的整定技巧问题,又有继电保护配置与选型的问题,还有电力系统的结构和运行问题。

尤其,对于本文中10KV高压线路分相电流差动保护投运前的现场试验,一直是困扰技术人员的一个问题,由于线路两端距离的限制,现场试验不能像试验室那样方便。

另外,光纤保护在长距离和超高压输电线路上的应用还有一定的局限性,在施工和管理应用上仍存在不足,但是从长远看,随着光纤网络的逐步完善、施工工艺和保护产品技术的不断提高,光纤保护将占据线路保护的主导地位。

关键字:10kv 供配电系统继电保护负荷计算短路电流计算第一章绪论............................................................................................ 31.1 电力系统继电保护概论........................................................... 31.2 对继电保护动作的基本要求................................................... 31.3 继电保护的构成 ....................................................................... 41.4 微机继电保护的特点............................................................... 52.1 设计原则和一般规定............................................................... 52.2 10KV电网元件参数计算原则 ................................................ 62.3 发电机参数的计算................................................................... 72.4 变压器参数的计算................................................................... 82.5 输电线路参数的计算........................................................... 12第三章输电线路上TA、TV及中性点接地的选择..................... 143.1 输电线路上T A、TV变比的选择 ..................................... 143.2 变压器中性点接地方式的选择........................................... 16第四章短路电流的计算 ............................................................. 174.1 电力系统短路计算的主要目的............................................. 174.2 运行方式确定的原则........................................................... 184.3 网络等效图的化简............................................................... 194.4 关于相间距离保护的短路计算........................................... 204.5 关于零序电流保护的短路计算........................................... 23第五章自动重合闸 ......................................................................... 365.1 自动重合闸的基本概述....................................................... 365.1.1 概述............................................................................. 365.1.2 自动重合闸的配置原则............................................. 375.2 自动重合闸的基本要求....................................................... 38结论................................................................................................ 39参考文献………………………………………………………………………4 0第一章绪论1.1 电力系统继电保护概论由于电力系统是一个整体,电能的生产、传输、分配和使用是同时实现的,各设备之间都有电或磁的联系。

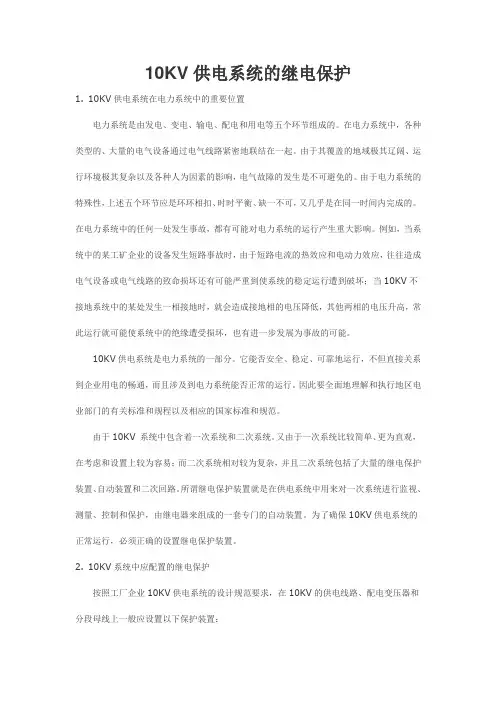

10KV供电系统的继电保护

10KV供电系统的继电保护

10KV供电系统的继电保护1. 10KV供电系统在电力系统中的重要位置电力系统是由发电、变电、输电、配电和用电等五个环节组成的。

在电力系统中,各种类型的、大量的电气设备通过电气线路紧密地联结在一起。

由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响,电气故障的发生是不可避免的。

由于电力系统的特殊性,上述五个环节应是环环相扣、时时平衡、缺一不可,又几乎是在同一时间内完成的。

在电力系统中的任何一处发生事故,都有可能对电力系统的运行产生重大影响。

例如,当系统中的某工矿企业的设备发生短路事故时,由于短路电流的热效应和电动力效应,往往造成电气设备或电气线路的致命损坏还有可能严重到使系统的稳定运行遭到破坏;当10KV不接地系统中的某处发生一相接地时,就会造成接地相的电压降低,其他两相的电压升高,常此运行就可能使系统中的绝缘遭受损坏,也有进一步发展为事故的可能。

10KV供电系统是电力系统的一部分。

它能否安全、稳定、可靠地运行,不但直接关系到企业用电的畅通,而且涉及到电力系统能否正常的运行。

因此要全面地理解和执行地区电业部门的有关标准和规程以及相应的国家标准和规范。

由于10KV 系统中包含着一次系统和二次系统。

又由于一次系统比较简单、更为直观,在考虑和设置上较为容易;而二次系统相对较为复杂,并且二次系统包括了大量的继电保护装置、自动装置和二次回路。

所谓继电保护装置就是在供电系统中用来对一次系统进行监视、测量、控制和保护,由继电器来组成的一套专门的自动装置。

为了确保10KV供电系统的正常运行,必须正确的设置继电保护装置。

2. 10KV系统中应配置的继电保护按照工厂企业10KV供电系统的设计规范要求,在10KV的供电线路、配电变压器和分段母线上一般应设置以下保护装置:(1)10KV线路应配置的继电保护10KV线路一般均应装设过电流保护。

当过电流保护的时限不大于0.5s~0.7s,并没有保护配合上的要求时,可不装设电流速断保护;自重要的变配电所引出的线路应装设瞬时电流速断保护。

10KV供电系统的继电保护

10KV供电系统的继电保护

10KV供电系统的继电保护摘要:在电力系统中,各种类型的、大量的电气设备通过电气线路紧密地联结在一起。

由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响,电气故障的发生是不可避免的。

由于电力系统的特殊性,上述五个环节应是环环相扣、时时平衡、缺一不可,又几乎是在同一时间内完成的。

在电力系统中的任何一处发生事故,都有可能对电力系统的运行产生重大影响。

关键词:电力系统发电变电输电配电1. 10KV供电系统在电力系统中的重要位置电力系统是由发电、变电、输电、配电和用电等五个环节组成的。

在电力系统中,各种类型的、大量的电气设备通过电气线路紧密地联结在一起。

由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响,电气故障的发生是不可避免的。

由于电力系统的特殊性,上述五个环节应是环环相扣、时时平衡、缺一不可,又几乎是在同一时间内完成的。

在电力系统中的任何一处发生事故,都有可能对电力系统的运行产生重大影响。

例如,当系统中的某工矿企业的设备发生短路事故时,由于短路电流的热效应和电动力效应,往往造成电气设备或电气线路的致命损坏还有可能严重到使系统的稳定运行遭到破坏;当10KV不接地系统中的某处发生一相接地时,就会造成接地相的电压降低,其他两相的电压升高,常此运行就可能使系统中的绝缘遭受损坏,也有进一步发展为事故的可能。

10KV供电系统是电力系统的一部分。

它能否安全、稳定、可靠地运行,不但直接关系到企业用电的畅通,而且涉及到电力系统能否正常的运行。

因此要全面地理解和执行地区电业部门的有关标准和规程以及相应的国家标准和规范。

由于10KV 系统中包含着一次系统和二次系统。

又由于一次系统比较简单、更为直观,在考虑和设置上较为容易;而二次系统相对较为复杂,并且二次系统包括了大量的继电保护装置、自动装置和二次回路。

所谓继电保护装置就是在供电系统中用来对一次系统进行监视、测量、控制和保护,由继电器来组成的一套专门的自动装置。

10kV配电系统继电保护如何配置

10kV配电系统继电保护如何配置

10kV配电系统继电保护如何配置笔者曾做过10多个10kV配电所的继电保护方案、整定计算,为保证选择性、牢靠性,从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则(1)需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。

(2)牢靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式(1)按《城市电力网规划设计导则》:为了取得合理的经济效益,城网各级电压的短路容量应当从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行掌控,使各级电压断路器的开断电流以及设备的动热稳定电流得到搭配,该导则推举10kV短路电流宜为Ik≤16kA,为提高供电牢靠性、简化保护、限制短路电流,110kV站两台变压器采纳分列运行方式,高处与低处压侧分段开关均采纳备用电源自动投入。

(2)系统最大运行方式:110kV系统由一条110kV系统阻抗小的电源供电,本计算称方式1。

(3)系统最小运行方式:110kV系统由一条110kV系统阻抗大的电源供电,本计算称方式2。

(4)在无110kV系统阻抗资料的情况时,由于3~35kV系统容量与110kV系统比较相对较小,其各元件阻抗相对较大,则可认为110kV系统网络容量为无限大,对实际计算无多大影响。

(5)本计算:基准容量Sjz=100MVA,10KV基准电压Ujz=10.5kV,10kV基准电流Ijz=5.5kA。

三、10kV系统保护参数只设一套,按最大运行方式计算定值,按最小运行方式校验灵敏度(保护范围末端,灵敏度KL≥1.5,速断KL≥2,近后备KL≥1.25,远后备保护KL≥1.2)。

四、短路电流计算110kV站一台31.5MVA,10kV4km电缆线路(电缆每km按0.073,架空线每km按0.364)=0.073×4=0.29。

10kV开关站1000kVA:(至用户变电所电缆长度只有数十米至数百米,其阻抗小,可疏忽不计)。

10kV供电系统的继电保护配置探讨

10kV供电系统的继电保护配置探讨

10kV供电系统的继电保护配置探讨【摘要】对于10kV线路而言,严格意义上可划分为一次系统以及二次系统两个部分,一次系统相对比较的直观、简单,而二次系统当中则含有大量的继电保护装置。

故而,继电保护装置的运行与10kV线路,乃至整个10kV供电系统的稳定运行之间也存在极为密切的关系。

本文即重点研究在10kV供电系统运行中,继电保护相关问题。

【关键词】10kV供电系统;继电保护;配置继电保护的主要目的就是能及时地发现电力系统的故障,并能迅速做出反应,减少或消除因系统故障而可能造成的一系列损失。

继电保护最常见的方式就是跳闸,一般是在电力系统发生故障,而这个故障足以影响整个电力系统的正常运行,如果不及时切断就会导致无法正常供电或者系统的关键设备可能被破坏,这时继电保护装置就会迅速切断电源,强制停止电力工作,以供工作人员来修理和检查。

整个过程中,通过跳闸的方式能最大程度地保护电力设备的元件,降低因供电异常而带来的社会影响,保证安全稳定供电。

一、10 kV 电网继电保护要求考虑到继电保护工作的特殊性,一般对继电保护装置会有四个方面的要求。

(1)可靠性要高。

继电保护装置是紧急情况下才会启用的,装置的可靠性如果得不到保证,在这种情况下很容易将损失扩大,无法起到保护作用,带来更大的影响。

(2)继电保护装置要能够选择。

所谓能够选择是指能选择对哪部分供电设备停止运作,哪部分设备继续运作。

继电保护装置并不是一刀切式的全部停止所有供电设备的运行,而是有选择性的,对能够继续工作的部分不进行干扰,出现障碍的部分才予以中断。

这样能够尽量减小系统故障影响范围,也能将损失相应地减小。

在选择性能上的要求主要是考虑到了整定计算,通过计算装置的动作时间和动作值来实现选择性中断。

(3)保证灵敏度的要求。

所谓灵敏度要求就是要求装置在应当反应时要准确、及时做出反应,没有发生故障时不能做出错误的反应,即“该动时动,不该动时不动”,能根据预定时间和动作执行。

谈10KV中输电线路的继电保护基本配置及保护

谈10KV中输电线路的继电保护基本配置及保护

结 语 在 电力体制 改革不断深 化 , 电力技 术不断发展 , 是促进 我国社会经 主 要靠单 相接 地保护 装置 来进行输 电故障 信号的监 视 。 对 于 出线 对规 模越 来越 大的 输 电网络和输 电线路 来 较 少的 中性 点不接 点电网, 可采用无选择 性 的绝缘监 视信号 装置, 当装 济发展 的一个 重要 的助力。 如何保证 其 在输 电的过 程 中保 电力运 行的 安全 以及在 个人 和企 置动作以后 , 由人 工通过 选线找 出故 障的统一 口径 。 对于 出线 相对较 多 说 , 放心地 用电是值得 我们重视 的。 在 电力运 行的过 程 中, 要 的中性 点不接 点电 网, 可采用零序 电流保护及零序功率 方向保护等有选 业能够 安全、 对输 电线 路进行实时 的监 视及时 预警 , 灵敏 、 快速地 做出相应的动 作, 择性的小 电流 接地信号装 置。 隔离危险 , 将危害发生 的概率 降到最 低点 , 保护人们的生命 和财产的安 1 . 3 过负荷保护
而 不能全面地 进行故障 的分析和判 断, 不能满 足输 电线路对 于 足用电安全保 护的要求 , 要采取 阶段式 的电压保护, 就是 需要设 置带 方 的信息 , 纵联 继电保护也能做到 对输 向元件或 不带方向元件的阶段式 电流和电压保护 , 当阶段 电路 的距离 较 继 电保护要求而且线路 长度较长 的情 况下, 电线路及 时、 快速 和灵敏 的反应 , 比一 般的 电流激 动保护 、 距离保护 和 短 ( 小于4 千 米) 时, 可以使用 电流 电压保护 的方式 进行用电安 全保护 , 所以 双 回线 路中一 般都 会使 用纵 当这 种 方式 不能达 到 电力输 送 的灵敏性 和速度 性 的要求时 , 要 根据 阶 横 联继 电保护有无 法比拟 的优越 性 , 段 电路 的配置方向采取纵联 差动保护或 者横联方向保护。 1 . 2 监视信号装 置 联 继电保 护对输 电线路 进行 安全保护。

10kV供电系统的继电保护

10kV供电系统的继电保护

10kV供电系统的继电保护摘要:电作为17世纪人类最伟大的发现之一,为人类文明的飞速发展与进步奠定了坚实基础。

作为人们日常生活和工作不可缺少的能源,它无时无刻的影响着我们。

在给人们带来光明和便利的同时,用电安全问题也在困扰着大家,因此提前做好用电安全隐患的监督、预防、排查和治理工作十分必要。

为减少电能在输送过程中的损耗,往往需要通过提升电压等级的方式进行输送,10kV供电系统作为变配电系统中非常关键的组成部分,如果出现故障,必然会影响到人们的日常生活和工作。

要保证电力系统的稳定运行,那么就需要利用技术手段对其运行状态进行动态监护、预防性保护及可预见性的故障预警,在此基础上本文将简要分析10kV供电系统继电保护工作机制。

关键词:10kV;供电系统;继电保护;电力运行Abstract:Electricity, as one of the greatest discoveries of humanity in the 17th century, laid a solid foundation for the rapid development and progress of human civilization. As an indispensable energy source in people's daily life and work, it constantly affects us. While bringing light and convenience to people, the issue of electricity safety is also troubling everyone. Therefore, it is necessary to carry out supervision, prevention, investigation, and governance of electricity safety hazards in advance. In order to reduce the loss of electrical energy during the transmission process, it is often necessary to improve the voltage level for transmission. As a crucial component of the transformation and distribution system, the 10kV power supply system will inevitably affect people's dailylife and work if there is a fault. To ensure the stable operation of the power system, it is necessary to use technical means for dynamic monitoring, preventive protection, and predictable fault warning ofits operating status. Based on this, this article will briefly analyze the working mechanism of relay protection in the 10kV power supply system.Keywords:10kV;Power supply system;Relay protection;Power operation0引言随着人们对生活品质要求的不断提高及现代科学技术的不断进步,电力系统保持稳定可靠运行变得非常重要,在当下变配电系统运行方式不断的增加,应用的设备也在不断的增多,类型丰富。

浅论10kV供电系统的继电保护

浅论10kV供电系统的继电保护

浅论10kV供电系统的继电保护
10kV供电系统的继电保护是电力系统中非常重要的一部分,它负责监测和保护电气设备,确保电力系统的稳定运行。

本文将从继电保护的基本原理、常见的继电保护装置以及继电保护的优化方法等方面进行浅论。

继电保护是一种通过电信号控制电力设备操作的技术,它基于发电机的不同状态进行决策,根据设备的故障情况触发保护动作。

在10kV供电系统中,继电保护用于检测设备的短路、过流、过载、接地故障等情况,并在检测到故障时采取相应的措施,以保护设备的安全运行。

常见的继电保护装置主要包括保护继电器、保护配电柜、保护开关等。

保护继电器是一种监测设备故障并进行断电保护的装置,它能够检测设备的故障并在故障发生时快速切断电源。

保护配电柜是用于安装和维护继电保护装置的设备,它提供了一个安全的环境,同时也方便了对继电保护装置的管理。

保护开关是一种用于保护电力设备的开关装置,它能够在设备故障时迅速切断电源,以防止更大的损坏。

对于10kV供电系统的继电保护,需要充分考虑系统的可靠性和稳定性。

如果保护装置不可靠或设置不当,可能会对电力设备造成更大的损坏。

在设计10kV供电系统的继电保护时,需要进行充分的分析和计算,确保保护装置的设置满足系统的需求。

还需要定期维护和检查继电保护装置,确保其正常运行。

继电保护的优化方法包括优化保护装置的设置和优化保护策略。

在设置保护装置时,应根据设备的工作原理和特性进行设置,以确保在故障发生时能够及时切断电源。

在优化保护策略时,可以采用多重保护策略,例如采用双重保护或三重保护,以提高系统的可靠性和稳定性。

浅谈10kV中配电线路的继电保护基本配置及保护策略

浅谈10kV中配电线路的继电保护基本配置及保护策略

浅谈10kV中配电线路的继电保护基本配置及保护策略发布时间:2021-12-09T05:34:26.403Z 来源:《科学与技术》2021年26期作者:吕华[导读] 在现目前配电线路中,对配电线路的继电保护配置和保护策略进行研究、分析。

吕华四川明星电力股份有限公司四川遂宁 629000摘要:在现目前配电线路中,对配电线路的继电保护配置和保护策略进行研究、分析。

继电保护基本配置和保护策略直接影响到电力线路的工作质量,是提升相关电力线路工作效率的关键地方。

这篇文章便是针对这一问题进行开展和探讨,主要对10KV配电线路当中的继电保护以及基本的配置进行详细分析,争取可以提升配电线路的工作效率和技术。

关键词:配电线路;继电保护;基本配置;保护研究时代步伐与经济的步伐一致前进,随着我国经济的不断发展,我国人民的生活水平也在不断上升,随着科技的不断迈进,人们日常生活中各种需要电力的使用设备也越来越多,人们对电力需求也越来越大。

那么,为了满足人们的正常生活供电和电路的安全保证,国家对于供电企业的要求也随之增加。

在实际的电路相关工作当中,配电线路是很重要的一个工作环节,但是,现目前配电线路还存在很多问题和弊端,这些问题是需要进行改进的,需要针对其基本的配置和保护等方面进行调整,主要是为了可以满足当代的供电需求,值得注意的是,其目的不单是为了提升供电需求,而且配电线路的安全性也十分重要,需要对配电线路的安全性进行适当的提升,主要是为了保障人们的生命财产安全。

在实际的电路工作中,需要正面的找到并解决问题,对基本的配置和保护功能方面出现的弊端进行改进,其中,比较难的地方,比如加装方向元件的保护以及有无时限的继电保护等,需要对其进行仔细的研究和探讨,为现代工艺水平提升做好基础准备。

1.10KV配电线路的继电保护基本配置现在来讨论对于配电线路中的继电保护基本配置进行仔细的研究和探讨,是配电线路工作中的一个重要的环节,下面我们来一起了解一下在这项工作中需要着重注意的几个重点内容。

10kV中输线电路的继电保护基本配置及保护

10kV中输线电路的继电保护基本配置及保护

10kV中输线电路的继电保护基本配置及保护摘要:近年来,随着我国经济的飞速发展,社会各行各业对电力的需求量越来越多,我国的配电网分类将10kV配电网归类为中压配电网。

在社会的各项生产生活中,中压配电网占据着至关重要的作用。

本文作者结合多年的实践经验,对10kV输电线路的继电保护基本配置进行概述,谈谈10kV配电网继电保护方面的措施及意义,对10kV配电网继电保护主要存在的问题进行探究,并在此基础上提出一些建设性建议,希望能够为我国电力事业的发展做出一点贡献。

关键词:10kV;输线电路;继电保护;基本配置据有关部门统计,每年我国的电能消耗的增长率维持在50%以上,由于10kV 配电网在社会生活中的广泛利用,所以其利用效率及故障的发生会严重影响我国国民经济的发展。

输电电路是电力系统的重要部分,目前我国输电线路存在面广、线长、走径复杂、设备质量不等的现状,而且输电电路大多处于室外,气候、地理环境情况对其影响很大,所以对输电电路的要求也很高,其基本配置要满足电力网的不同结构、电压等级、线路长度、运行方式以及负荷性质等,才能保证整个电路的安全运行。

1、10kV输电线路继电保护的基本配置1.1 相间短路保护相间短路保护采用的是两相式电流保护系统。

针对单侧电源的线路安装,我们一般会使用两段式的电流保护系统。

第一段用的是带时限的电流速断保护,第二段用的是带时限的过电流保护。

如果是35kV 的线路,偶尔也会使用三段式的电流保护系统,即在第一段,第二段的电流保护的基础上,再增设一段带时限的电流速断保护。

阶段式电流保护包括两段式或三段式电流保护,对于35kV线路来说,其需求不同,所以也可以使用阶段戔电流、电压来进行保护。

针对双侧电源的线路安装,我们一般会使用带有或不带有方向元件的阶段式电流电压来进行保护。

如果遇到电流造成保护的灵敏性达不到使用要求的情况,可以使用简化的距离保护。

针对对短线路的安装,也就是长度小于4km的短线,当出现电流电压保护的选择性、灵敏性和速动性不能满足运行的需求的情况时,我们应采用以纵联差动保护为主,以带有方向或不带有方向的电流保护作为后备保护的保护方法。

浅论10kV供电系统的继电保护

浅论10kV供电系统的继电保护

浅论10kV供电系统的继电保护1. 引言1.1 引言供电系统是现代社会中不可或缺的基础设施之一,而继电保护作为供电系统中的重要组成部分,其作用至关重要。

在10kV供电系统中,继电保护更是扮演着至关重要的角色。

本文旨在对10kV供电系统的继电保护进行浅论,探讨其特点、常见设备、保护原理以及常见问题及解决方法。

随着电力系统的不断发展,10kV供电系统已经成为城市、乡村等各种场所中最为常见的供电系统之一。

其具有传输距离短、负荷大、容量较小等特点,因此对其继电保护的要求也相对较高。

在10kV供电系统中,通常会使用各种继电保护设备来确保系统的安全稳定运行。

这些设备包括差动保护、过流保护、过压保护等,它们通过联动保护主要设备,对电力系统的异常情况进行及时检测和处理,保障电网的安全可靠运行。

通过本文的探讨,读者将能够更加全面地了解10kV供电系统的继电保护,为实际工程中的应用提供一定的参考。

希望本文能够对相关领域的从业人员和电力系统的使用者有所启发,使他们能够更好地了解和应用继电保护技术,确保电力系统的正常运行和供电质量的稳定提高。

2. 正文2.1 简介10kV供电系统是电力系统中重要的一部分,其继电保护设备对系统的可靠运行起着至关重要的作用。

本文将对10kV供电系统的继电保护进行探讨。

10kV供电系统是指额定电压为10kV的配电系统,广泛用于城市、工业园区、商业楼宇等场所的配电。

与低压系统相比,10kV供电系统具有更高的电压等级和更复杂的设备。

为了保障系统的安全运行,需要合理选择并配置继电保护设备。

继电保护设备是10kV供电系统中非常重要的一部分,其作用是在系统发生故障时及时采取措施,保护设备和人员的安全。

常见的继电保护设备包括过电流保护、过电压保护、差动保护等。

这些保护设备通过监测系统的电流、电压等参数,当系统出现异常情况时会及时采取保护动作。

了解10kV供电系统的继电保护原理对于工程师和运维人员至关重要。

10kV配电网继电保护配置常见问题及对策分析3000

10kV配电网继电保护配置常见问题及对策分析3000

10kV配电网继电保护配置常见问题及对策分析3000发布时间:2022-12-05T01:44:52.046Z 来源:《当代电力文化》2022年14期作者:潘灿崎[导读] 随着我国经济的飞速发展,对电力的需求也逐渐增多,电力系统的安全性与稳定性也因此变得尤为重要。

潘灿崎广州南方电力技术工程有限公司摘要:随着我国经济的飞速发展,对电力的需求也逐渐增多,电力系统的安全性与稳定性也因此变得尤为重要。

10 kV 配电网其自身具有特殊性,所以对继电保护配置也带来了困难,进而导致了继电保护的复杂性。

10 kV 配电网的重要性不言而喻,所以对继电保护的深入研究是有必要的。

本文对继电保护配置常见的问题以及对策进行了简要的分析。

关键词:10 kV 配电网;继电保护配置;对策引言:人类的日常生产生活中会伴随着各种各样的能源消耗,其中使用最广泛的最密切的就是电力能源,电力系统的各个环节是否安全、是否稳定都直接影响着人们的日常活动以及社会稳定。

10 kV 配电网是电力系统的重要组成,因此10 kV 配电网继电保护配置作用也显得尤为重要,所以,工作人员应该对其加强保护工作,对可能出现的常见的问题进行分析研究,保证其工作的正常稳定运行,保障人们日常的用电安全。

一、10 kV 配电网继电保护探究(一)自动化保护继电保护作为一种自动化的保护措施,可以在电力系统的电力原件上面发生故障时候及时的向相关的工作人员进行提示,并发出报警信号,使工作人员可以第一时间对故障进行抢修,或者继电保护可以直接控制断路器跳闸,及时制止影响范围的继续扩大,以保障整个电力系统的安全,以防产生更为严重的后果,其灵敏度强、动作速度快、准确性高对整个电力系统有着重要意义。

(二)瓦斯保护电力系统环节有很多,不同的环节在整个供电系统中的作用是不一样的,其中变压器的作用较为明显,因此对变压器的继电保护需要格外重视。

对变压器的继电保护的过程中瓦斯保护也是比较重要的,因为瓦斯保护能及时准确的检测出气体的运行速度以及具体的特征,在出现故障的时候自动发出报警信号或者切断电源使其停止工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10kV中输电线路的继电保护基本配置及保护策略
经济的发展离不开电力的供应,社会对电力需求的增多使电力用户数量成指数型增长,从而构成了庞大的用电需求,但是电力网络在迅速发展的同时也存在着诸多安全隐患,10kV输电线路中也开始暴露各种安全问题,严重时直接威胁着生命和财产安全。

为此,需要通过继电保护来提高10kV输电线路的安全性,为人们的安全用电保驾护航。

标签:10kV输电线路;继电保护;基本配置;保护策略
一、10kV输电线路继电保护基本配置
1.1故障信号监视装置
10kV输电线路的继电保护方式可以分为两种:①速断保护;②过流保护,两种方式主要依靠电流的变化情况来判断线路中是否发生故障。

在通过电流变化来判断线路故障的过程中,当故障形式为单相接地故障时,通常采取发信号的方式来进行故障信息的传输,当监视装置发出相应的故障信号后,检修人员可以根据信号来对故障点进行准确的定位,以便能够及时解决故障问题,保证线路的稳定运行。

但若是电网的出线情况较多,则会采取小电流接地选线装置发出相应的故障信号,方便相关人员对线路中的故障进行准确判断,该种方式虽然能够准确对故障点进行定位和判断,但是其选线工作的展开较难,故障特征通常不明显,谐振接地系统在选线的过程中通常较难,如图1所示,该图是单项接地故障点巡查装置,包括信号发生装置、信号采集器以及信号接收定位器。

1.2电流保护装置
电流保护装置在使用的过程中通常以“两相式电流”的阶段性保护保护方式为主,即:对电流进行分段控制,避免出现相间短路的情况影响故障判断。

该中方式可以将电源的保护方式分为两段进行:①速断保护;②过电流保护,采取上述分段的方式对电流进行保护所产生的效果较为理想。

若是10kV输电线路在运行的过程中有特殊需要,则可以在上述两段基本保护的基础之上再加上适当的速断保护,将两相式电流保护升级,转变为三段式保护方式,为线路的安全提供多重保护,降低其中的安全风险。

需要注意的是,上述两种保护方式并不是所有情况都适用,当遇到双侧电源的电流保护时,上述方式并不适用,需要采取阶段式保护方式来加强线路的保护,即:采取电压和电流联动保护模式,通过电压保护和阶段式电流保护方式来加强线路保护工作,在实际情况中需要根据具体情况来进行配置。

1.3过负荷保护装置
在线路中,当用电户数过多的时候,一些线路就会出现超负荷运行的情况,在无形之中为线路埋下了安全隐患。

同时,10kV输电线路的架空混合情况也会
导致过负荷现象的出现。

因此,为了避免出现过负荷的现象影响线路的安全性和稳定性,电力企业已经针对该种情况加装了继电保护装置,当线路中出现过负荷的情况时,继电保护装置会自动发出警示信号,同时通过自动装置来切断线路,通过应急的方式来加强线路保护,保证整个线路的安全运行。

二、10kV輸电线路继电保护策略
10kV输电线路继电保护策略主要有以下几种:
2.1设置方向元件
防线电流具有继电保护功能,因此,可以借助其保护原理在10kV输电线路上加装方向元件,从而提高线路保护水平。

设置方向元件这种选择性保护方法的灵敏度和反应速度与电流保护基本相同,在一定的条件下可以采用设置方向元件的保护方法来代替电流保护。

但是在10kV输电线路中加装方向元件工艺比较复杂,施工技术要求高,而且施工成本会相应地增加,对单、双侧电源的动作影响程度不同,如果加装方向元件会影响电源的动作选择就需要考虑避免使用这种保护策略,以免提高故障风险增大检修难度。

2.2有无时限动作
横纵联差动保护方式在线路中的保护作用相对较为明显,其能够准确、及时地将故障线路切断,保证线路的安全性,且该方式对技术、环境、维护等工作的要求并不高,与其他方式相比较,该种方式具备较为明显的优势。

但是该技术并不是“完美无瑕”的,其也有一定的缺点。

比如:将横纵联差动保护装置安装在线路中,除了要保存原本的继电保护装置外,还要在此之上设置三段式电流保护装置,由此可见,虽然对线路进行继电保护,但是相应地成本也增加了,对于10kV 线路来说,由于线路较多较长,需要投入的成本会增加很多。

此外,若是在纵联电路中采用横纵联差动保护方式,则无需额外设置装置,且该装置的灵敏度非常高,反应的时间较短,能够快速对故障做出判断,提高对线路的保护效率,因此,在一些线路较长、双回线路中,通常会采用纵联继电保护的方式来进行线路保护,及时准确、灵敏快速地对线路做出保护动作。

2.3横纵联差动
横纵联差动保护策略在10kV输电线路安全保护中的作用比较突出,可以及时、准确的切断线路从而保证输电线路的安全性,而且没有严苛的技术要求,与其他保护策略相比保护优势比较明显,但是横纵联差动保护方法同样有一些不足和缺陷。

如果将横纵联差动保护装置用于线路的主权或后备保护,除了线路原本就有的继电保护之外还要另外设置三段式电流保护装置,这样就会增加保护成本,影响经济效益。

在纵联电路中采用横纵联差动保护则无需额外的设置,而且反应的灵敏度也更高,反应时间更短,这是因为纵联电路可以根据线路两端运行检查情况判断故障区域,并作出相应地保护动作。

三、结束语
综上所述,随着电力企业的发展,10kV线路输电的继电保护工作也越来越重要。

相关电力企业应当对输电线路继电保护基本装置进行深入研究,并在此基础上利用性能优良的配置进行线路保护,使其能够快速发出故障信号,切断线路,保护线路的正常工作。

参考文献:
[1]刘雄辉.10kV中输电线路的继电保护基本配置及保护策略[J].山东工业技术,2016(02):170.
[2]童佳.谈10kV中输电线路的继电保护基本配置及保护[J].科技与企业,2013(19):178.
[3]邹海龙.解析10kV中输电线路的继电保护基本配置及保护[J].科技风,2012(23):36.
[4]臧勇钢.10kV中输电线路的继电保护基本配置及保护的评价[J].科技传播,2010(20):150+149.。
