可燃气体传感器探头
可燃气体探头工作原理
可燃气体探头工作原理一、概述可燃气体探头是一种用于检测可燃气体浓度的装置，可以广泛应用于工业生产、燃气设备、矿井等领域。
它通过使用特定的传感器技术，可以准确、可靠地监测可燃气体的存在及其浓度。
二、可燃气体探头分类2.1 热导式探头热导式探头是一种常见的可燃气体探头，它的工作原理基于气体热导率的差异。
热导式探头通常由两个热敏电阻组成，其中一个作为传感器，另一个作为参考。
当探头置于空气中时，由于氧气的热导率较高，传感器的温度会较参考电阻高。
当可燃气体存在时，气体会吸收探头释放的热量，使得传感器温度下降，从而检测到可燃气体的存在。
2.2 电化学探头电化学探头是另一种常见的可燃气体探头，它通过电化学反应来检测可燃气体浓度。
电化学探头通常由电极、电解质和外部电路组成。
当可燃气体进入探头时，会与电解质发生反应，产生电流变化。
根据电流变化的大小，可以确定可燃气体的浓度。
2.3 光学探头光学探头利用特定的光学原理来检测可燃气体。
光学探头通常包括光源、光纤和光敏元件。
当可燃气体进入探头时，会改变光纤传输的光强度或频率，通过测量光信号的变化，可以确定可燃气体的浓度。
三、可燃气体探头工作流程3.1 气体采集与传输可燃气体探头首先需要采集周围环境中的气体样品。
常见的气体采集方法包括自然扩散和泵吸引两种方式。
采集到的气体样品需要通过管道或管道连接将其传输到探头的传感器部分。
3.2 传感器工作原理传感器是可燃气体探头的核心部分，不同类型的探头使用不同的传感器技术。
传感器工作原理已在前文中分别进行了介绍。
3.3 信号处理与判别传感器会输出与可燃气体浓度相关的电信号，接下来需要对信号进行处理和判别。
常见的处理方法包括放大、滤波、增益调节等。
通过对信号的处理，可以提取出特定的特征，以便进行后续的判别。
3.4 报警与输出根据判别结果，可燃气体探头可以触发相应的报警信号或输出结果。
报警信号可以用来提醒人员注意，并采取相应的措施。
输出结果可以直接显示可燃气体的浓度值，或者通过数据接口传输给上位机进行进一步的处理和分析。
可燃气体探头更换年限标准
可燃气体探头更换年限标准
对于可燃气体探头的更换年限，一般遵循中华人民共和国行业标准《城镇燃气报警控制系统技术规程》，其中规定商业和工业企业使用的可燃气体探测器的使用年限为3年，家用有效期为5年。
此外，可燃气体探测器的使用年限一般为2\~5年，这是因为探测器中的传感器和电池等部件会随着时间的推移而老化，导致探测器的灵敏度和准确性下降。
为了确保探测器的正常工作，需要在规定的时间内进行更换。
总的来说，可燃气体探头的更换年限需要根据其使用环境和维护状况来确定。
如果维护得当，一些探头可以使用更长的时间。
因此，建议定期检查探头的运行状况，及时发现并处理问题，以确保其正常工作并延长使用寿命。
可燃气体探测器的用途
可燃气体探测器的用途可燃性气体探测器是一种用于检测空气中可燃气体浓度的设备。
这些可燃气体通常包括天然气、液化石油气、乙烯、甲烷等，它们在浓度过高时会引发火灾或爆炸，所以在工业和民用场所中广泛使用。
工业用途在化工厂、石油、天然气和煤气行业中，可燃气体探测器非常重要。
这些行业中，很多作业需要使用可燃气体，在硫化、炼油及管道输送等过程中，这些气体可能泄漏，一旦气体泄漏到空气中导致气体浓度达到爆炸限值，就会引发火灾或爆炸事故。
因此，可燃气体探测器不仅能够保护工人的安全，而且还能够提供及时的警报和自动关闭系统，以防止火灾或爆炸事故。
民用用途在民用领域，可燃气体探测器主要安装在家庭燃气、热水器和炉灶等使用燃气的设备附近。
如果燃气泄漏，探测器可以检测到浓度超出安全范围的燃气并发出警报，提醒居民打开窗户，打开门口以及关闭燃气设备。
这样可以避免可燃气体积聚导致爆炸灾害，保障家庭安全。
除了家庭，商业中或餐饮、医院、学校、商店、办公室会在使用燃气设备时安装可燃气体探测器，避免气体泄漏的安全风险。
工作原理可燃气体探测器的主要元件是传感器。
传感器分两种，红外线传感器和电化学传感器。
红外线传感器主要是通过检测气体分子的吸收光谱来分析气体浓度。
而电化学传感器主要是通过氧化还原反应来检测气体浓度。
传感器不同但都会将检测到的浓度反馈给测量器，测量器通过事先设置的阈值判断浓度是否达到预警值发出警报。
同时还可以通过联动控制设备关闭燃气设备或者开启通风设备，保障人们的安全。
可燃气体探测器的选择选择适合的探测器需要考虑以下几个因素：1.检测位置：探测器的选择需要与气体泄漏可能的位置相匹配，以确保检测器能够检测到气体泄漏。
2.测量范围：不同探测器有不同的检测范围，根据具体实际需求选择合适的探测器。
3.探测器的响应时间：在家庭使用中，响应时间很重要。
因为在居民使用燃气设备时在短时间内出现气体泄漏，探测器需要能够快速检测到气体泄漏并警报。
4.维护成本：探测器需要定期维护和校准，需要考虑它的维护成本。
可燃气体检测探头使用说明书

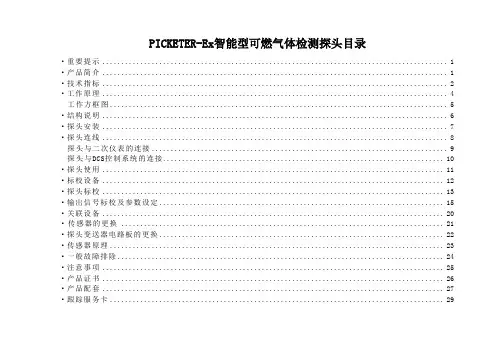

PICKETER-Ex智能型可燃气体检测探头目录.重要提示 (1).产品简介 (1).技术指标 (2).工作原理 (4)工作方框图 (5).结构说明 (6).探头安装 (7).探头连线 (8)探头与二次仪表的连接 (9)探头与DCS控制系统的连接 (10).探头使用 (11).标校设备 (12).探头标校 (13).输出信号标校及参数设定 (15).关联设备 (20).传感器的更换 (21).探头变送器电路板的更换 (22).传感器原理 (23).一般故障排除 (24).注意事项 (25).产品证书 (26).产品配套 (27).跟踪服务卡 (29)重要提示－为了更好地发挥本探测器（以下按习惯称为检测探头）保障安全的作用，用户使用前请仔细阅读本说明书，以防止因误操作而造成不必要的损失！如有疑问，请与本公司联系。
产品简介－PICKETER-Ex智能型可燃气体检测探头，是固定式连续检测空气中存在的可燃气体浓度的安全检测仪表。
－PICKETER-Ex智能型可燃气体检测探头，采用催化燃烧式传感器，结合本公司开发的具有零点漂移补偿、程序控制信号输出、磁棒遥控调校等功能的智能电路，使得该产品具有技术领先、检测可靠、日常维护工作简单等特点。
－PICKETER-Ex智能型可燃气体检测探头，吸收了国外同类先进产品结构设计之优点，采用了独特的隔爆结构，使繁琐的探头维护及标校工作，变得简单易行。
－PICKETER-Ex智能型可燃气体检测探头，广泛应用于石化、冶金、化工、电力、天然气、环保、市政及其它需要检测可燃气体的场所。
技术指标检测对象：空气中的可燃气体检测范围（量程）：0～100%LEL检测方法：自然扩散工作方式：固定式连续工作传感器性质：催化燃烧方式输出信号性质：4mA～20mA恒流输出（负载电阻小于500Ω）工作电压：外部提供+15V～+24V直流电源工作电流：动态电流小于100mA工作环境湿度：≤95%RH工作环境温度：-40℃～+70℃显示方式：直接显示空气中可燃气体爆炸下限百分比浓度值－%LEL（采用液晶显示，并具有背光源）最小显示值：1%LEL基本误差：≤±3%（）响应时间：≤20秒传感器寿命：一般大于2年（探头工作环境恶劣，将缩短传感器的使用寿命）连线方法：可直接与G1/2″外螺纹防爆软管相连或采用简便方法相连连线电缆：三芯带护套电缆（建议选用屏蔽电缆）连线距离：与二次仪表相连距离可达到1000米（单根总线径≥）接点输出：具有直流干接点常开信号输出，容量为DC +24V 1A安装要求：探头自备安装板，只需用户提供一根直径40mm～50mm的固定柱子防爆形式：隔爆型防爆等级：ExdⅡCT6防爆合格证：CE041396计量许可证：京制00000344外形尺寸：厚123 mm×宽133 mm×高120mm （不包括传感器）探头重量：4Kg工作原理－当检测探头周围空气中存在的可燃气体扩散到传感器气室时，气室中两只传感元件上的催化剂使可燃气体进行无焰燃烧，产生热量。
可燃气体检测探头的安装规范标准[详]
![可燃气体检测探头的安装规范标准[详]](https://img.taocdn.com/s3/m/4831eaa9700abb68a982fb8c.png)
可燃气体检测探头的安装规：可燃气体检测探头的应用有相应规，必须严格遵照。
具体如下：可燃气体和有毒气体检测报警仪安装规．使用规．设计规1.0.1 为保障石油化工企业的生产安全和/或人身安全,检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和/或人身事故的发生,特制定本规.1.0.2 本规适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计.1.0.3 执行本规时,尚应符合现行有关强制性标准规的规定.2 术语,符号2.1 术语2.1.1 可燃气体combustible gas本规中的可燃气体系指气体的爆炸下限浓度(V%)为10%以下或爆炸上限与下限之差大于20%的甲类气体或液化烃,甲B,乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体.2.1.2 有毒气体toxic gas本规中的有毒气体系指硫化氢,氰化氢,氯气,一氧化碳,丙烯腈,环氧乙烷,氯乙烯.2.1.3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度,即工人工作地点空气中有害物质所不应超过的数值.此数值亦称上限量.2.2 符号2.2.1 LEL可燃气体爆炸下限浓度(V%)值.2.2.2 TLV车间空气中有害物质的最高允许浓度值.3 一般规定3.0.1 生产或使用可燃气体的工艺装置和储运设施(包括甲类气体和液化烃,甲B类液体的储罐区,装卸设施,灌装站等,下同)的2区及附加2区,应按本规设置可燃气体检测报警仪.生产或使用有毒气体的工艺装置和储运设施的区域,应按本规设置有毒气体检测报警仪.1 可燃气体或其中含有毒气体,一旦泄漏,可燃气体可能达到25%LEL,但有毒气体不能达到最高容许浓度时,应设置可燃气体检测报警仪;2 有毒气体或其中含有可燃气体,一旦泄漏,有毒气体可能达到最高容许浓度,但可燃气体不能达到25%LEL时,应设置有毒气体检测报警仪;3 既属可燃气体又属有毒气体,只设有毒气体检测报警仪;4 可燃气体与有毒气体同时存在的场所,应同时设置可燃气体和有毒气体检测报警仪.注:2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规》GB50058.3.0.2 可燃气体和有毒气体检测报警,应为一级报警或二级报警.常规的检测报警,宜为一级报警.当工艺需要采取联锁保护系统时,应采用一级报警和二级报警.在二级报警的同时,输出接点信号供联锁保护系统使用.3.0.3 工艺有特殊需要或在正常运行时人员不得进入的危险场所,应对可燃气体和/或有毒气体释放源进行连续检测,指示,报警,并对报警进行记录或打印.3.0.4 报警信号应发送至工艺装置,储运设施等操作人员常驻的控制室或操作室.3.0.5 可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证,防爆性能认证和消防认证.有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证.防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证.3.0.6 凡使用可燃气体和有毒气体检测报警仪的企业,应配备必要的标定设备和标准气体.3.0.7 检测器宜布置在可燃气体或有毒气体释放源的最小频率风向的上风侧.3.0.8 可燃气体检测器的有效覆盖水平平面半径,室宜为7.5m;室外宜为15m.在有效覆盖面积,可设一台检测器.有毒气体检测器与释放源的距离,室外不宜大于2m,室不宜大于1m.3.0.9 按本规规定,应设置可燃气体或有毒气体检测报警仪的场所,宜采用固定式,当不具备设置固定式的条件时,应配置便携式检测报警仪.3.0.10 可燃气体和有毒气体检测报警系统宜为相对独立的仪表系统.4 检测点的确定4.1 工艺装置4.1.1 下列可燃气体,有毒气体的释放源,应设检测器:1 甲类气体或有毒气体压缩机,液化烃泵,甲B类或成组布置的乙A类液体泵和能挥发出有毒气体的液体泵的动密封;2 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃或甲B类液体和能挥发出有毒气体的液体采样口和不正常操作时可能携带液化烃,甲B类液体和能挥发出有毒气体的液体排液(水)口;3 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃的设备或管法兰,阀门组.4.1.2 第4.1.1条规定的可燃气体释放源处于露天或半露天布置的设备区,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m,有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时,可燃气体检测点与释放源的距离不宜大于5m,有毒气体检测点与释放源的距离小于1m.4.1.3 第4.1.1条规定的可燃气体释放源处于封闭或半封闭厂房,每隔15m可设一台检测器,且检测器距任一释放源不宜大于7.5m.有毒气体检测器距释放源不宜大于1m.4.1.4 当封闭或半封闭厂房布置不同火灾危险类别的设备时,应在第4.1.1条规定的可燃气体释放源的7.5m围设检测器.4.1.5 第4.1.1条规定的比空气轻的可燃气体释放源处于封闭或半封闭厂房,应在释放源上方设置检测器,还应在厂房最高点易于积聚可燃气体处设置检测器.4.2 储运设施4.2.1 液化烃,甲B类液体储罐,应在下列位置设检测器:1 在液化烃罐组防火堤,每隔30m宜设一台检测器,且距罐的排水口或罐底接管法兰,阀门不应大于15m.2 在甲B类液体储罐的防火堤,应设检测器,且储罐的排水口,采样口或底(侧)部接管法兰,阀门等与检测器的距离不应大于15m.4.2.2 液化烃,甲B类液体的装卸设施,应在下列位置设检测器:1 小鹤管铁路装卸栈台,在地面上每隔一个车位宜设一台检测器,且检测器与装卸车口的水平距离不应大于15m;2 大鹤管铁路装置栈台,宜设一台检测器;3 汽车装卸站的装卸车鹤位与检测器的水平距离,不应大于15m.当汽车装卸站设有缓冲罐时,应安本规第4.1.2条的规定设检测器.4.2.3 装卸设施的泵或压缩机的检测器设置,应符合本规第4.1.1条,第4.1.2条和第4.1.3条规定.,4.2.4 液化烃灌装站的检测器设置,应符合下列要求:1 封闭或半封闭的灌瓶间,灌装口与检测器的距离宜为5~7.5m;2 封闭或半封闭式储瓶库,应符合本规第4.1.3条规定;半露天储瓶库四周每15~30m设一台,当四周长小于15m时,应设一台;3 缓冲罐排水口或阀组与检测器的距离,宜为5~7.5m.4.2.5 封闭或半封闭氢气灌瓶间,应在灌装口上方的室最高点易于滞留气体处设检测器.4.2.6 液化烃,甲B,乙A类液体装卸码头,距输油臂水平平面15m围,应设一台检测器.当无法安装检测器时,装卸码头的可燃气体检测,应符合本规第3.0.9规定.4.2.7 有毒气体储运设施的有毒气体检测器,应按第4.1.2条和第4.1.3条的规定设置.4.3 可燃气体,有毒气体的扩散与积聚场所4.3.1 明火加热炉与甲类气体,液化烃设备以及在不正常运行时,可能泄漏的释放源之间,约距加热炉5m或在防火墙外侧,宜设检测器.4.3.2 控制室,配电室与甲类气体,有毒气体,液化烃,甲B类液体的工艺设备组,储运设施相距30m以,并具备下列条件之一的,宜设检测器:1 门窗朝向工艺设备组或储运设施的;2 地上敷设的仪表电力线缆槽盒或配管进入控制室或配电室的.4.3.3 设在2区围的在线分析仪表间,应设检测器.对于检测比空气轻的可燃气体,应于在线分析仪表间最高点易于积聚可燃气体处设置检测器.4.3.4 不在检测器有效覆盖面积的下列场所,宜设检测器:1 使用或产生液化烃和/或有毒气体的工艺装置,储运设施等可能积聚可燃气体,有毒气体的地坑及排污沟最低处的地面上.2 易于积聚甲类气体,有毒气体的"死角".5 可燃气体和有毒气体检测报警系统5.1 系统的构成及技术性能5.1.1 系统的最基本的构成应包括检测器和报警器组成的可燃气体或有毒气体报警仪,或由检测器和指示报警器组成的可燃气体或有毒气体检测报警仪,也可以是专用的数据采集系统与检测器组成的检测报警系统.5.1.2 系统的构成应满足以下要求:1 选用mV信号,频率信号或4~20mA信号输出的检测器时,指示报警器宜为专用的报警控制器;也可选用信号设定器加闪光报警单元构成的报警器;至联锁保护系统及报警记录设备的信号,宜从报警控制器或信号设定器输出.2 选用触点输出的检测器时,报警信号宜直接接至闪光报警系统或联锁保护系统,至报警记录设备的信号可以闪光报警系统或联锁保护系统输出.3 可燃气体和/或有毒气体检测报警的数据采集系统,宜采用专用的数据采集单元或设备,不宜将可燃气体和/或有毒气体检测器接入其他信号采集单元或设备,避免混用.5.1.3 当选用信号设定器和报警控制器时,应按本规第3.0.3条的规定设置报警记录设备,报警记录设备应具有报警打印及历史数据储存功能.报警记录设备可以是DCS或其他数据采集系统,也可选用专用的工业微机或系统.5.1.4 检测器,指示报警器或报警器的技术性能,应符合现行《作业环境气体检测报警仪通用技术要求》GB12358的有关规定.5.2 检测器的选用5.2.1 可燃气体检测器的选用,应符合下列规定:1 宜选用催化燃烧型检测器,也可选用其他类型的检测器;2 当使用场所空气中含有少量能使催化燃烧型检测元件中毒的硫,磷,砷,卤素化合物等介质时,应选用抗毒性催化燃烧型检测器或半导体型检测器;3 氢气的检测宜选用电化学型或导体型检测器.5.2.2 有毒气体检测器的型式,可根据被检测的有毒气体的具体特性确定:1 硫化氢,一氧化碳气体可选用定电位电解型或半导体型;2 氯气可选用隔膜电极型,定电位电解型或半导体型;3 氰化氢气体可选用凝胶化电解(电池式)型,隔膜电极型或定电位电解型;4 环氧乙烷,丙烯腈气体可选用半导体型或定电位电解型;5 氯乙烯气体宜选用半导体型或光子电离型.5.2.3 有毒气体检测器的选用,应考虑被检测的有毒气体与安装环境中可能存在的其他气体的交叉影响.5.2.4 检测器防爆类型的选用,应符合下列规定:1 根据使用场所爆炸危险区域的划分,选择检测器的防爆类型;2 根据被检测的可燃性气体的类别,级别,组别选择检测器的防爆等级,组别;3 对催化燃烧型检验器,宜选用隔爆型;4 对电化学型检测器和半导体型检测器,可选用隔爆型或本质安全防爆型;5 对电动吸入式采样器应选用隔爆结构.5.2.5 根据使用场所的不同,按以下规定选用检测器的采样方式:1 宜采用扩散式检测器.2 下列情况宜采用单点或多点吸入式检测器;a 因少量泄漏有可能引起严重后果的场所;b 由于受安装条件和环境条件的限制,难于使用扩散式检测器的场所;c Ⅰ级(极度危害)有毒气体释放源;d 有毒气体释放源较集中的地点.3 采用吸入式有毒气体检测器检测可燃性有毒气体时,宜选用气动吸入式采样系统.5.3 指示报警器或报警器的选用5.3.1 指示报警器或报警器应分别具有以下基本功能:1 能为可燃气体或有毒气体检测器及所连接的其他部件供电.2 能直接或间接地接收可燃气体和/或有毒气体检测器及其他报警触发部件的报警信号,发出声光报警信号,并予以保持.声报警信号应能手动消除,再次有报警信号输入时仍能发出报警.3 检测可燃气体的测量围:0~100%LEL;有毒气体的测量围宜为0~3TLV.在上述测量围,指示报警器应能分别给予明确的指示;采用无测量值指示功能的报警器时,应按本规第3.0.3条的规定,将模拟信号引入多点信号巡检仪,DCS或其他仪表设备进行指示.4 指示报警器(报警控制器)应具有为消防设备或联锁保护用的开关量输出功能.5 多点式指示报警器或报警器应具有相对独立,互不影响的报警功能,并能区分和识别报警场所位号.6 指示报警器或报警器发出报警后,即使环境气体浓度发生变化,仍应继续报警,只有经确认并采取措施后,才停上报警.7 在下列情况下,指示报警器应能发出与可燃气体或有毒气体浓度报警信号有明显区别的声,光故障报警信号:a 指示报警器与检测器之间连线断路;b 检测器部元件失效;c 指示报警器电源欠压.8 报警记录设备应具有以下功能:a 能记录可燃气体和有毒气体报警时间,计时装置的日计时误差不超过30s;b 能显示当前报警部位总数;c 能区分最先报警部位;d 能追索显示以前至少1周的报警部位并区分最先报警部位.5.3.2 报警设定值应根据下列规定确定:1 根据本规第3.0.2条规定,选用一级或一,二级报警;2 可燃气体的一级报警(高限)设定值小于或等于25%LEL;3 可燃气休的二级报警(高限)设定值小于或等于50%LEL;4 有毒气体的报警设定值宜小于或等于1TLV,当试验用标准气调制困难时,报警设定值可为2TLV以下.5.3.3 指示误差和报警误差应符合下列规定:1 可燃气体的指示误差:指示围为0~100%LEL时,±5%LEL.2 有毒气体的指示误差:指示围为0~3TLV时,±10%指示值:指示围高于3TLV时,±10%量程值.3 可燃气体的报警误差:±25%设定值以.4 有毒气体的报警误差:±25%设定值以.5 电源电压的变化小于或等于10%时,指示和报警精度不得降低.5.3.4 检测报警响应时间应符合下列规定:1 可燃气体检测报警:扩散式小于30s;吸入式小于20s.2 有毒气体检测报警:扩散式小于60s;吸入式小于30s.6 检测报警仪表的安装6.1 检测器的安装6.1.1 检测比空气重的可燃气体或有毒气体的检测器,其安装高度应距地坪(或楼地板)0.3~0.6m.注:气体密度大于0.97kg/m3(标准状态下)即认为比空气重;气体密度小于0.97kg/m3(标准状态下)的即认为比空气轻.6.1.2 检测比空气轻的可燃气体或有毒气体的检测器,其安装高度宜高出释放源0.5~2m.6.1.3 检测器宜安装在无冲击,无振动,无强电磁场干扰的场所,且周围留有不小于0.3m的净空.6.1.4 检测器的安装与接线按制造厂规定的要求进行,并应符合防爆仪表安装接线的有关规定.6.2 指示报警器或报警器的安装6.2.1 当工艺装置或储运设施有中心控制室时,指示报警器或报警器应安装在中心控制室.6.2.2 当工艺装置或储运设施设有中心控制室以外的其他控制室或操作室时,其操作管辖区设置的可燃气体和/或有毒气体指示报警器或报警器,宜安装在该控制室或操作室;需要时,其报警信号再转送至中心控制室.6.2.3 指示报警器或报警器,应有其对应检测器所在位置的指示标牌或检测器的分布图.6.2.4 一般报警用的报警系统,可使用普通仪表电源供电.6.2.5 下列情况的检测报警系统,应采用不间断电源(UPS)供电;1 与自动保护系统相连的可燃气体或有毒气体的检测;2 人员常去场所的可能泄漏Ⅰ级(极度危害)和Ⅱ级(高度危害)有毒气体的检测.附录A 可燃气体和有毒气体蒸汽特性表表A 可燃气体,蒸汽特性续表续表注:①本表数值来源基本上以《化学易燃品参考资料》(消防研究所译自美国防火手册)为主,并与《压力容器中化学介质毒性危险和爆炸危险程度分类》HGJ43-91,《石油化工工艺计算图表》,《可燃气体报警器》JJG693-90进行了对照,仅调整了个别栏目的数值;②"蒸气密度"一栏是在原"蒸气比重"数值上乘以1.293,其密度为标准状态下的.表B 有毒气体,蒸汽特性表注:①本表中,第1~7项数值来源基本以上《常用化学危险物品安全手册》为主,并与《工业企业卫生标准》TJ36-79及《有毒化学品卫生与安全实用手册》进行了对照,第8项数值来自《石油化工企业设计防火规》GB50160-92;第9项数值来自《职业性接触毒物危害程度分级》GB5044-85.②环氧乙烷危害程度分级中的Ⅱ来自《石油化工企业职业安全卫生设计规》SH3047-93.用词说明对本规条文中要求执行严格程度不同的用词,说明如下:1 表示很严格,非这样做不可的用词正面词采用"必须";反面词采用"严禁".2 表示严格,在正常情况下应这样做的用词正面词采用"应".反面词采用"不应"或"不得".3 表示允许稍有选择,在条件许可时首先应这样做的用词正面词采用"宜";反面词采用"不宜".表示有选择,在一定条件下可以这样做,采用"可".条文说明1 总则1.0.2 本规适用于石油化工企业泄漏的可燃气体和有毒气体检测报警设计,包括新建,扩建,改建及原有工艺装置和储运设施不进行任何改动仅增设有毒气体检测报警的设计.1.0.3 与本规有关的标准《石油化工企业设计防火规》GB50160《爆炸和火灾危险环境电力装置设计规》GB50058《作业环境气体检测报警仪通用技术要求》GB12358《中华人民国国家计量检定规程可燃气体检测报警器》JJG693《建筑设计防火规》GBJ16《工业企业设计卫生标准》TJ36《职业性接触毒物危害程度分级》GB5044《石油化工企业职业安全卫生设计规》SH30472 术语,符号2.1.1 按《石油化工企业设计防火规》GB50160-92规定:甲类气体是指可燃气体与空气混合物的爆炸下限小于10%(体积)的气体;液化烃(甲A)是指15℃时的蒸气压力大于0.1MPa的烃类液体及其它类似的液体,例如液化石油气,液化乙烯,液化甲烷,液化环氧乙烷等;甲B类液体是指除甲A以外,闪点小于28℃的可燃液体;乙A类液体是指闪点等于或大于28℃至等于45℃的可燃液体.甲B与乙A类液体也可称为易燃液体.由于乙A类液体泄漏后挥发为蒸气或呈气态泄漏,该气体在空气中的爆炸下限小于10%(体积)属于甲类气体,可形成爆炸危险区.但是,该气体易于空气中冷凝,所以扩散距离较近,其危险程度低于甲A,甲B类.可燃气体的爆炸浓度上限与下限之差大于20%时作为甲类气体对待,系根据API及欧州等国家标准(对物质的火灾危险性分类为甲类)的规定,但是我国在制定GB50160-92时,只考虑下限值,不考虑上限的差值,所以该物质的火灾危险性分类定为乙类.本规从防爆检测和报警角度考虑,认为按甲类对待为宜.2.1.2 根据国际TJ36-79规定,氨属车间空气中的有害物质,所以是有毒气体,但国标GB5044-83中规定,氨属轻度危害,因此本规不规定检测.按日本有关标准规定,氨也作为有毒气体进行检测.按我国的GBJ16-87和GB50160-92规定,一氧化碳为乙类气体.由于其爆炸下限与上限之差大于20%,危险性较大.按国外规定属于甲类气体.又因一氧化碳气体无色,无味不引起人们警惕,吸入较高浓度引起急性脑缺氧性疾病,损害人体的中枢神经.按国标TJ36-79规定,一氧化碳属车间空气有害物质.按国标GB5044-83规定,一氧化碳属Ⅱ级毒物危害程度.因此本规将一氧化碳作为有毒气体进行检测.本规中的有毒气体是根据国标GB5044-83毒物危害程度分级中的极度,高度的危害气体,并根据目前有检测仪表而确定的.也参照日本标准规定的10种有毒气体.2.1.3 最高允许浓度定义引自TJ36-79第三章表4中注①.根据国外有关资料介绍,最高允许浓度系指一般人在有害气体的环境中,以中等强度每天连续工作八小时,对健康无害的环境中有毒气体浓度的界限.2.2.1 LEL为Low Explosion Limit缩写.TLV为Threshold Limit Value缩写.3 一般规定3.0.1 本条可燃气体规定是符合GB50160-92第4.6.11条"在使用或产生甲类气体或甲,乙A 类液体的装置,宜按区域控制和重点控制相结合的原则,设置可燃气体报警器探头"和第5.1.4条"在可能泄漏液化烃场所,宜设可燃气体报警器探头"的规定并且更具体化了.2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规》GB50058-92第2.2.5,第2.3.3,第2.3.4,第2.3.7,第2.3.8,第2.3.9条.3.0.3 在正常运行时人员不得进入的危险场所可能有几台检测器是一级或二级报警,仅甲类气体和有毒气体(属Ⅰ或Ⅱ级)释放源进行连续检测,指示,报警,并对报警进行记录或打印,以便随时观察发展趋势和留作档案资料.3.0.4 通常情况下,工艺装置或储运设施的控制是操作人员常驻和能够采取措施的场所.但是,不是所有情况都如此.例如某厂装卸栈台的可燃气体检测报警仪的报警器集中安装在远离栈台的控制室里,而在栈台上操作室的操作人员既看不见也听不到报警信号,更谈不上采取措施了,因此,做了本条规定.3.0.7 本条规定主要是使一旦泄漏的可燃气体或有毒气体除自身扩散外又可被风吹到检测器,其机率在全年来说最多.3.0.8 本条规定的根据是1)石化工程公司与石油化纤公司仪表厂合作进行的液化石油气扩散速率经验;(2)日本《一般高压气体安全规则中LPG安全规则》.根据液化石油气速率试验,室当释放流率为600L/h(10L/min)时,LPG的扩散速度为0.15m/s,泄漏发生1~1.5min即可检测到,扣除仪表本身响应时间30s后,扩散时间为30~60s,扩散距离4.5~9m.由此推论,一台在室安装的检测器其有效覆盖半径可按4.5~9m考虑.按日本LPG安全规则关于《可燃气体及毒性气体的泄漏检测报警器的布置》.室布置的容易泄漏的高压气体设备,于易滞留可燃气体的场所,在这些设备群的周围以10m 一个以上的比例计算设置检测器的数量.在室外布置的容易泄漏的高压气体设备在邻近高压设备,墙壁及其它构筑物,在坑槽等易于滞留气体的场所,在这设备群的周围以20m一个以上的比例计算设置检测器的数量.上述容易泄漏的高压气体设备一般指压缩机,泵,反应器,储罐等.分析日本的规定可折算为:检测器的有效覆盖水平平面半径,在室为5m,在室外为10m.据有的资料报导:通过试验在泄放量为5~10L/min,连续释放5min,检测器与泄放点的最灵敏区为10m以,有效检测距离是20m.本条规定,可燃气体泄漏30~60s即应响应报警,取其扩散距离的平均值即为7.5m.参照日本的规定,室外为室的2倍,故室外的有效覆盖水平平面半径为15m.有毒气体检测器与释放源距离是根据对四个石化企业调查结果规定的,一般检测器距释放源室外不大于2m,室不大于1m,多为靠近释放源0.5~0.6m设置,其它装高度比空气轻的不大于1.5m,比空气重的距地面约0.4~0.6m.3.0.9 本条所说"不具备安装固定式的":系指该处无法安装检测器:环境湿度过高;环境温度过低;没有非爆炸危险区安装指示报警器等其中任何一条均认为不具备安装固定可燃气体或有毒气体检测报警仪的.3.0.10 可燃气体和有毒气体检测报警是为防止爆炸和保障人身安全而设置的,其可靠性应受到高度重视,检测报警系统相对独立是保证其可靠性的有效措施之一.所谓相对独立,即该检测报警系统的检测与发出报警信号的功能不受其它仪表或仪表系统故障的影响.4 检测点的确定4.1 工艺装置4.1.1 本规所指的可燃气体释放源即可能释放出形成爆炸性混合物的物质所在的位置或点.本规所指的有毒气体释放源即可释放出对人体健康产生危害的物质所在的位置或点.可燃气体释放源根据《爆炸和火灾危险环境电力装置设计规》规定,释放源应按易燃物质的释放频繁程度和持续时间长短分级.其分为连续释放源,第一级释放源,第二级释放源,多级释放源.第一级释放源:预计在正常运转时周期或偶然释放的释放源.类似下列情况的,可划为第一级释放源:1 在正常运行时,会释放易燃物质的泵,压缩机和阀门等的密封处;2 在正常运行时会向空间释放易燃物质,安装在贮有易燃液体的容器上的排水系统;3 在正常运行时会向空间释放易燃物质的取样点.第二级释放源,预计在正常情况下不会释放,即使释放也仅是偶尔短时释放源.类似下列情况的,可划为第二级释放源:1 在正常运行时不可能出现释放易燃物质的泵,压缩机和阀门的密封外;2 在正常运行时不能释放易燃物质的法兰等连接件;3 在正常运行时不能向空间释放易燃物质的安全阀,排气孔和其它开口处;。
PrimaX IR SS 点型可燃气体探测器 0～100%LEL 操作说明书
MSA safety .com操作说明书PrimaX IR SS测量范围为0～100%LEL的点型可燃气体探测器订单号：10157008/02若未按照本操作说明书的说明安装、使用和维修产品，则 MSA 公司对该产品做出的保证将失效。
请按照说明操作以保护您自己和员工。
请阅读并遵循操作说明书中的“警告”和“注意事项”。
如欲了解有关产品使用或修理的更多详细信息，请在工作日期间拨打电话 1-800-MSA-2222。
维修设备之前请仔细阅读本操作说明书。
仅在按照制造商说明使用和维护时，设备才会按设计运行。
否则，它可能无法按设计运行，而依赖此设备确保安全的人员可能受重伤或死亡。
Mine Safety Appliances Company, LLC 1000 Cranberry Woods Drive Cranberry Township, PA 16066United States of America客服热线：US 1‐800‐672‐4678 / CN 4006 090 888更多您当地 MSA 公司的联系信息，请访问我们的网站 警告!3目录PrimaX IR SS 目录1安全规范 ...................................................................................41.1正确使用 ..............................................................................41.2责任信息 ..............................................................................41.3应采取的安全和预防措施 ................................................................51.4MSA 固定仪表质保 (5)2描述 .......................................................................................62.1用户界面 ..............................................................................62.2装箱清单 (7)3安装 .......................................................................................83.1机械安装 ..............................................................................83.2电气安装 (11)4遥控器和菜单顺序 ..........................................................................134.1遥控器 ...............................................................................134.2菜单项 (14)5启动和标定 ................................................................................165.1初始启动 .............................................................................165.2PrimaX IR SS 标定 ....................................................................175.3标定工具 (21)6维护 ......................................................................................226.1常规 .................................................................................226.2排除故障 .............................................................................226.3用于故障诊断的 HART 信息 .............................................................236.4清洁 .................................................................................236.5防雨罩清洁 ...........................................................................256.6标定帽清洁程序 (25)7技术数据 (268)配件 (26)4安全规范PrimaX IR SS1安全规范1.1正确使用PrimaX IR SS 气体探测器 ‐ 下文称设备 ‐ 是一种点型红外可燃气体探测器。
可燃气体探测器不合格原因
可燃气体探测器不合格原因
可燃气体探测器不合格的原因可能涉及多个方面，以下是一些常见的原因：
1.传感器故障：可燃气体探测器的传感器可能出现故障，例如灵敏度下降、响应速度变慢或失灵等，导致无法准确检测到可燃气体。
2.电路问题：探测器的电路出现问题，例如电路连接不良、元件老化或损坏等，可能导致探测器无法正常工作或产生误报。
3.环境影响：探测器所处的环境可能对其性能产生影响，例如温度过高或过低、湿度过大、化学物质污染等，都可能导致探测器的准确性受到影响。
4.校准不准确：探测器的校准不准确可能导致其检测结果与实际情况不符，例如误报或漏报可燃气体。
5.维护不当：长时间不进行维护和保养，或者使用不当，可能导致探测器性能下降或失效。
6.产品质量问题：可能存在制造过程中的质量问题，例如材料选择不当、加工工艺不到位、质量控制不严格等，导致探测器性能不稳定或存在缺陷。
7.标准不符合：探测器的设计或制造未按照相关标准要求执行，导致其性能不达标。
8.使用寿命结束：探测器超过了其设计的使用寿命，导致性能下降或失效。
1 / 2
综上所述，可燃气体探测器不合格的原因可能是多方面的，包括传感器故障、电路问题、环境影响、校准不准确、维护不当、产品质量问题、标准不符合和使用寿命结束等。
为确保探测器的准确性和可靠性，需要定期进行维护保养、校准检测，并遵循相关的安全标准和规定。
2 / 2。
可燃气体检测仪传感器的更换与维护
可燃气体检测仪传感器的更换与维护可燃气体检测仪传感器是用来检测可燃气体浓度的仪器，在工业生产、公共设施等场所得到广泛应用。
随着使用时间的增长，传感器的灵敏度会下降，需要进行更换或维护。
本文将介绍可燃气体检测仪传感器的更换与维护的方法。
一、更换传感器传感器更换是可燃气体检测仪维护的一项重要内容。
当检测仪的警报器报警或者检测数据异常时，往往是传感器已不能正常工作的结果，此时应该对传感器进行更换。
下面是更换传感器的步骤：1.切断电源更换传感器前，务必要切断电源，以避免电气部分造成的意外伤害。
2.拆卸检测仪外壳将检测仪的外壳打开，将传感器及其固定扣取出来。
3.更换传感器将新传感器放入传感器固定扣中并插入检测仪中。
需要注意的是，传感器连接插件应与插座对应，并卡入到位，确保插接牢固可靠。
4.安装检测仪外壳将检测仪外壳盖上，确保全部活动部件正常工作。
恢复电源，开启检测仪，进行测试校准，确保传感器正常工作。
二、维护传感器传感器维护主要包括灰尘清理和校准。
灰尘会影响传感器的灵敏度，因此需要经常清理传感器。
校准可以在传感器工作一段时间后进行，可以提高传感器的精度。
1.清理灰尘将传感器放入干净的水中浸泡，取出后晾干即可。
需要注意的是，传感器部分很脆弱，使用过程中要避免碰撞，清洁时也要轻拍。
2.校准传感器校准传感器前，需要先检查传感器的使用状况。
如果传感器在使用1年以上，需要更换传感器。
校准传感器需要准备好标定气体和标准器材，将传感器放入标定气体中进行校准。
校准前务必要先查阅传感器的使用手册。
三、注意事项1.操作前必须切断电源，以防止电气部分造成的意外伤害。
2.操作时要避免碰撞传感器部分，以防破碎。
3.操作时一定要穿戴防护用品，如手套、安全镜等。
4.操作时必须参照传感器的使用手册或请专业人员进行维护。
四、结语可燃气体检测仪传感器的更换与维护是仪器保持准确测量、长期稳定工作的重要步骤。
更换传感器前需切断电源，同时跟进使用手册的操作步骤，更换后需进行测试校准以确保传感器能够正常工作；维护传感器时，也应遵循相应的标准及要求，予以及时的清洗和校正。
易燃易爆场所可燃气体探头
易燃易爆场所可燃气体探头易燃易爆场所是指内部或外部环境中可能存在可燃性气体、蒸气、液体或粉尘等，一旦有火源或静电火花，就可能引起火灾或爆炸。
为了及时掌握易燃气体的存在情况，可燃气体探头被广泛应用于石油、化工、煤矿、航空等领域，以确保人员和设备的安全。
可燃气体探头的分类可燃气体探头根据其检测原理、适用场合和检测范围不同，可分为多种类型，最常见的几种类型如下：1.热导式探头：基于热传导的原理，通过检测周围气体的散热能力差别，来判断周围气体的浓度。
适用于低浓度的可燃气体（如甲烷等）的检测。
2.半导体式探头：利用半导体材料的电阻值随浓度变化的特性，进行可燃气体检测。
此类探头灵敏度高，但在高温和高湿度环境下易出现误判。
3.红外式探头：通过对红外线的吸收率进行检测，判断周围气体的浓度。
该探头适用于多种气体的检测，但在有毒气体和氧气不足的环境下可能会出现误判。
4.电化学式探头：利用电化学原理，通过测量氧化还原反应所产生的电流，来测定周围气体的浓度，适用于检测硫化氢、氨气等气体。
易燃易爆场所可燃气体探头的应用可燃气体探头广泛应用于易燃易爆场所的安全检测中，常见的应用场景如下：1.石油、天然气行业：石油钻井平台、天然气提取、石油储存罐、管道等。
2.化工行业：化工厂、制药厂、染料厂等。
3.煤炭行业：煤矿、煤气发电厂等。
4.航空航天行业：飞机、宇航器等。
5.其他易燃易爆场所：地下停车场、仓库、加油站等。
易燃易爆场所可燃气体探头的注意事项安全探头使用时需要注意以下几点：1.周围环境：默认情况下，可燃气体探头的使用环境不能超出其规定的工作环境范围，因此需要在使用前确认探头适用范围，在合适的环境下使用。
2.探头安装：在安装探头时，需要按照生产商的要求，将探头固定到合适的位置。
3.探头校准：探头的精度和稳定性关系到探头的准确性，需要按照生产商的要求进行校准，不可随意更改校准参数。
4.探头维护：探头需要定期检查和维护，以确保其正常工作。
可燃气体探测器常见的故障及处理方法
可燃气体探测器常见的故障及处理方法
一、常见故障现象：
1故障现象：显示屏显示“传感器模块不存在或通讯故障”。
（1）故障原因：传感器模块对外接口的四根线未连接好或传感器模块内部故障。
（2）处理方式：将探测器电源断开拧开显示屏上的透明盖，观察传感器模块的四根线连接是否松动，然后接通电源观察机器是否正常工作。
如果经上述处理以后仍然不能正常工作，更换传感器模块。
2故障现象：对检测气体无反应。
（1）故障原因：标定不正确或传感器严重漂移，传感器模块坏，传感器寿命已到期，其它原因如电路故障等。
（2）处理方式：出现此故障一般应先重新标定一下，若标定后对气体仍无反应，应更换传感器。
3故障现象：控制器屏幕上显示的浓度值与探测器屏幕上显示的浓度值相差较大。
（1）故障原因：探测器4~20mA输出的标定不够精确或出现漂移。
（2）处理方式：重新标定探测器，若仍然不行，更换传感器。
Midas中文版资料
Midas®固定式可燃气体检测探头美国霍尼韦尔固定式Midas®可燃气体检测探头是用于半导体工业及其他一般工业所使用的有毒气体以及可燃气体的高灵敏度和可靠度的气体检测仪。
霍尼韦尔固定式Midas可燃气体检测探头通过延长的传感器校准周期、灵活的通讯模式以及传感器自诊断功能和流量自动控制的专利，Medias®大大降低了气体探测所需要的运行成本。
Midas®通过变送器平台用于典型工业环境中的有毒气体、环境气体以及可燃气体的探测。
预先校准的“即插即用”智能传感器可在没有工具的情况下对传感器快捷而简易的更换，并且防止操作人员使用错误或废弃传感器错误。
高亮度的LED以及直观的图表显示交互式菜单时显示气体读数和警报级别（结合了用于参数设置、检测和校准的密码保护菜单）。
Midas®形状小巧，便于检修的金属机身设计使得它在密集、日间复杂的过程环境中或空间要求较高环境中的安装非常便捷。
Midas®配有标准的内置式可选的电源和通讯模式，包括3个内置继电器、0-22mA模拟输出、Modbus/TCP 以太网数字输出和全新的以太网供电（PoE）协议——所有电源、控制和通讯设备的单一以太网连接。
Midas®体系结构显著降低了PLC和FieldBus系统集成的成本。
Midas®采样距离最大可达到30米（100英尺），并且使用专利控制技术自动调整流量率以保证气体检测操作无误差。
Honeywell Analytics设计并制造了其独有的先进的传感器自动生产线，保证了无可比拟的质量和可靠性。
Midas®由与其超灵敏低ppm有毒气体监控分析仪的创新性Chemcassette®范围和我们由维修工程师（24/7，全年无休）构建的全球网络而备受称赞。
仪器特点：•可用于40多种气体，并带有两年延长保质期•带有内置“电子标定”证书的智能传感器夹头•内置1、2级警报以及故障用继电器•以太网供电（PoE）通讯和供电平台•键盘接口和远程网络浏览器接口•连接到任意变送器的热裂解器和LonWorks接口可选模块•密码保护菜单管理功能用于维护系统完整性•高亮度LED和直观图标显示、超大背光式LCD显示屏•工厂校准的传感器可减少频繁的真实气体测试•带有故障和状态报告的格力的0-22mA模拟输出•ModBus/TCP以太网通讯方式可便捷地连接到控制和报警系统以达到控制连接以及进行服务•可到30米取样距离的强有力的采样泵系统（2年使用寿命）•交互式训练模拟器工具•CE标记的用于全面抗电磁干扰•Reflex®传感器工作状态检查以改善探测器工作安全可靠性•TempraSure®TM温度补偿基数（视情况而定）•浏览传感器历史的状态记录•确认气体泄漏以避免误报警的专利技术可探测气体：仪器参数：•发送器尺寸（带有传感器的机组）：120毫米高，63毫米宽，150毫米厚•发送器重量（带有传感器的机组）：0.8千克•（低温版）热解器尺寸：70毫米高，63毫米宽，83毫米厚•（低温版）热解器重量：0.41千克•（高温版）热解器尺寸：113毫米高，101毫米宽，140毫米厚•（高温版）热解器重量：1.25千克•操作电压：24V DC 标称+/-10%•以太网供电操作电压：36-57VDC（经由PoE），48V DC 标称•发送器部件功耗：约5.0瓦•带有热解器（可选件）的功耗：小于12.95瓦•可视类输出：警报、电源和故障等以及带有气体读数和结果的背光液晶显示器•继电器输出：分别用于警报1、警报2和故障的3个继电器，额定值：1.0A@30VDC或0.5A@125VAC；可配置的NO（常开）或NC（常闭），上锁或未上锁•模拟输出：2路绝缘的0-22mA•数字通讯：标准，ModBus/TCP以太网；以太网供电（PoE），可选LonWorks •服务端口：RS 232C/PPP协议•欧洲认证：CE标记；符合EN 50270：1990（类型2）和EN 55011：2000•环境认证：经ETL审核批示UL 61010B和CSA-C22.2 No. 1010.1-92•性能认证：设计符合UL 2075（未决的2004）•电器认证：IEEE 802.3af-2003•流率：500毫升/分钟•运输时间：最大2-30秒•性能：LDL•取样管道长度：长达30米（100英尺），带有FEP管道，具体取决于气体类型•取样环境点监测：推荐在线空气过滤器•取样排气管长度：长达30米（100英尺）•样品管道：6.35毫米外径（1/4英寸）×3.18毫米（1/8英寸），FEP，最长30米（100英尺），具体取决于气体类型•排气管道：6.35毫米外径（1/4英寸）×3.18毫米（1/8英寸），FEP，30米（100英尺）•带有传感器的机组的操作温度：0-40摄氏度•4-20mA/DC电源/继电器的接线要求：最大14AWG•数字化接线要求：屏蔽CAT 5电缆或等同物，RJ 45连接器•仪器显示器及显示介面：带分离测量部件、流率条形图和其它标象指示器的4位字母数字显示屏；4按钮薄膜键盘•远程界面：可透过以太网或其它总线系统访问的PC/PDA网络浏览器•发送器部件保修：1年•传感器夹头保修：标准，1年；带有扩展保修项目：2年•帮浦的预期寿命：大于2年•安装方法：使用在后机身上预先钻好的两个孔进行墙面安装•安装材料：带油漆罩面的钢铁盒氟F20-4.0ppm锗烷GeH40-0.8ppm 六氟丁乙烯C4F60-40ppm 氢（%爆炸下限（LEL））H20-100% LEL 氢（ppm）H20-1000ppm溴化氢HBr0-8.0ppm氯化氢HCl0-8.0ppm氰化氢HCN0-20ppm氟化氢HF0-12ppm 氟化氢（低浓度的）HF0-2.0ppm硫化氢H2S0-40ppm 硫化氢（高浓度的）H2S0-100ppm 甲烷（%爆炸下限（LEL）） CH40-100% LEL 甲基氟CH3F0-60ppm二氧化氮NO20-12ppm一氧化氮NO0-100ppm三氟化氮NF30-40ppm八氟环戊烯C5F80-40ppm氧气能力&缺氧O20-25% vol臭氧O30-0.4ppm磷化氢PH30-1.2ppm氢氧化磷POH30-0.4ppm硅烷SiH40-20ppm 硅烷（低浓度的）SiH40-2.0ppm 二氧化硫SO20-8.0ppm六氟化硫SF60-8000pm四氟化硫SF40-0.4ppm正硅酸乙酯TEOS0-40ppm六氟化钨WF60-12ppm 六氟化钨（低浓度的）WF60-2.0ppmTiger2015-01-22。
可燃气体探测器探头原理
可燃气体探测器探头的原理是基于可燃气体与空气混合后形成爆炸性气体混合物的特性，利用探测器内的传感器对这种混合物进行检测。
通常可燃气体探测器探头内的传感器会采用化学传感器或红外传感器。
化学传感器的工作原理是在传感器表面涂覆一层化学物质，当可燃气体与化学物质相互作用时，会引发一系列的化学反应，反应产物的电性质量变化就可以通过传感器的电极读数来检测可燃气体的浓度。
红外传感器的工作原理是利用红外线的吸收特性来检测可燃气体的存在。
当可燃气体进入红外传感器探头后，会吸收一部分红外线，这个吸收的量与气体浓度成正比。
因此，红外传感器的读数可以反映出可燃气体的浓度。
可燃气体探测器探头通常会设置在可能存在可燃气体泄漏的区域，一旦探头检测到可燃气体浓度超过设定的阈值，就会发出声音或光信号来提醒人们注意，并采取相应的安全措施。
可燃气体探头安装规范
罗红兵(649441564) 16:34:06
1、可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
dfstyl =hweokr ngwserklt nsko[tn =efkgb wbert
2、可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3、可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4、可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
5、可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6、可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7、可燃气体检测探头安装时应传感器朝下固定。
8、可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头（对于隔爆探头SP-1102来说）。
9、可燃气体检测探头应至少每年标定一次，以确保检测精度。
可燃气探头的工作原理
可燃气探头的工作原理
可燃气探头是一种用于检测可燃气体的传感器装置，其工作原理可以简述如下：
1. 基本原理：可燃气探头利用特定的物理或化学原理感知周围空气中的可燃气体浓度，然后将其转化为可观测到的电信号。
2. 传感元件：可燃气探头内部通常包含一个传感元件，该元件能够对目标气体发生反应。
常见的传感元件包括电化学传感器、半导体传感器、红外线传感器等。
3. 反应过程：当周围空气中的可燃气体进入可燃气探头时，传感元件会与该气体发生特定的反应。
这个反应可能导致传感元件电阻、电流、电压等物理量发生变化。
4. 信号处理：探头内部的信号处理器会将传感元件输出的信号进行进一步处理，以使其更容易测量和解释。
这可能涉及放大、滤波和线性化等处理步骤。
5. 输出：处理完成后的信号通常会被传递给其他设备或系统，例如报警器、数据记录器或控制系统。
根据信号强度、变化速率等，可判断可燃气体的浓度水平。
总结：可燃气探头的工作原理主要是通过感知可燃气体与传感元件之间的特定反应，将其转化为可观测的电信号，并进行进一步的信号处理和输出。
这样可以实现对可燃气体浓度的检测和监控。
可燃气体报警探头安装 标准
可燃气体报警探头安装标准
可燃气体报警探头的安装应符合以下标准：
1. 安装位置应选择在可能泄漏气体的区域。
常见的安装位置包括厨房、锅炉房、煤气管道沿线等。
2. 安装高度一般应低于天花板，以避免气体积聚在天花板上。
一般安装高度为地面1.5米左右。
3. 探头的安装应保证稳固，并且视野应无遮挡物。
4. 安装时应避免安装在通风不良的区域，以免影响气体泄漏的检测。
5. 安装位置离燃烧源远离，以防止误报。
6. 安装时应避免振动和震动的干扰，以免误报。
7. 安装时应保证探头与电源线连接稳固可靠，接触良好。
8. 探头的安装应符合厂商提供的具体安装要求和说明。
除了以上安装标准外，还应注意以下事项：
1. 定期对探头进行维护和清洁，以确保其正常工作。
2. 定期对探头进行检测和校准，以确保其准确性和灵敏度。
3. 遵守相关的安全操作规范，避免操作不当导致探头损坏或误报。
4. 对于不同类型的可燃气体报警探头，应了解其特性和使用方法，并进行正确的操作和安装。
综上所述，安装可燃气体报警探头应符合相关的标准和要求，并进行定期的维护和检测，以确保其正常工作和准确性。
可燃气探头
可燃气探头1. 简介可燃气探头是一种可以监测空气中可燃性气体浓度的装置。
它常见于燃气检测、工业生产过程控制等领域，可以迅速检测有无可燃气体泄漏并发出警报，以便及时采取措施防止爆炸和危险事故的发生。
2. 工作原理当可燃气体进入探头区域时，会与探头上的催化剂发生反应，产生热量。
这个热量会引起探头内部的热敏元件发生热效应，导致传感器电阻值变化，从而检测出可燃气体存在的信号。
传感器检测到的信号会被放大并传递给控制器，由控制器进行判断并触发警报。
3. 主要特点•灵敏性高：可燃气探头对于可燃性气体具有极高的灵敏度和响应速度，可以检测到很低浓度的可燃气体；•稳定性好：传感器不会受温度、气压、湿度等环境因素的影响，长期使用稳定可靠；•易于安装：可燃气探头结构简单，安装方便，可与其他安全设备集成使用。
4. 适用范围可燃气探头主要应用于以下领域：1.燃气检测：可燃气探头可以检测管道中的燃气泄漏情况，保障住户人身安全；2.工业生产过程控制：用于工厂生产车间、化工厂等场所中的生产工艺控制，确保生产安全、生产效率和产品质量；3.城市煤气运输：可燃气探头可以用于检测城市管道煤气中泄漏的情况，确保城市安全。
5. 使用注意事项•安装时应避免探头过于靠近火源或其他可能导致误报的物体；•定期进行校准和维护，以保证传感器的正确工作；•在使用过程中应保持探头表面的清洁，避免被灰尘、油漆等物品覆盖影响探头的敏感性能。
6. 总结随着人们对安全的要求越来越高，可燃气探头在现代社会中得到了广泛的应用。
它在燃气行业、工业生产、城市煤气运输等领域起到了关键的作用，可以及时地检测出有无可燃气体的存在，并采取相应的措施保护人们的生命财产安全。
13 传感器实验-可燃性气体传感器
传感器实验1． 可燃性气体传感器(MQ-5)介绍 特点➢ 对液化气，天然气，城市煤气有较好的灵敏度 ➢ 对乙醇，烟雾几乎不响应 ➢ 快速的响应恢复特性➢ 长期的使用寿命和可靠的稳定性 ➢ 简单的测试电路 应用➢ 适用于家庭或工业上对液化气，天然气，煤气的监测装置。
优良的抗乙醇，烟雾干扰能力。
可燃性气体传感器知识准备1 以上知识点，可参阅<M Q -5.p d f >讯方公司 传感器实验通过本实验了解可燃性气体传感器的硬件电路和工作原理1．编写一个读取可燃性气体传感器信号的程序 2． 将状态做简单的处理显示1． 硬件部分（1） 采集节点一个（2） J-Link 仿真器一个 （3）显示终端一台（4） 可燃性气体传感器一个2． 软件部分Keil μVision4 开发环境，J-Link 驱动程序1． 可燃性气体传感器工作原理电路中用到，可燃性气体传感器电路、信号放大电路、单片机系统、状态显示系统构成。
其基本工作原理：经过信号放大电路，可燃性气体传感器电路将感受到的酒精浓度以模拟量形式输出至单片机系统, 经AD 转换由状态显示系统进行显示。
可燃性气体传感器工作框图如图5-1：图5-1 电路工作框图1．可燃性气体传感器的硬件电路图电路中，可燃性气体传感器电路如图5-2。
图5-2 可燃性气体传感器原理图6 实验步骤实验基本步骤如下：1．启动Keil μVision4，新建一个项目工程Bank，添加常用组，并添加相应库函数；2．在user文件中建立main.c,SystemInit.c,PublicFuc.c文件；3．新建一个组sensor，在sensor中编写读取可燃性气体传感器状态的代码；4．编译链接工程，并生成hex 文件，所有文件如下图6-1所示：图6-1 文件示意图讯方公司 传感器实验5． 将可燃性气体传感器接到传感器接口1；图 6-2 可燃性气体传感器6． 将J-Link 仿真器、ZigBee 路由器接入传感器采集节点,仿真器USB 接口连入PC机，插好电源，并打开开发实验箱上的电源开关，如图6-3：图6-3 硬件连接示意图7． 将ZigBee 协调器接入智能网关，插好电源，并打开电源启动智能网关系统，运行传感器实验显示程序；电源开关电源传感器接口1传感器接口2传感器接口3J-LINK 接口ZigBee_DEBUG复位 节点按键 拨码开关 ZigBee 按键 红外发射天线指示灯ZigBee 复位图6-4 传感器实验显示程序图6-5 智能网关连接示意图8． 选择【Debug 】->【Start/Stop Debug Session 】,启动J-Link 进行仿真调试； 9． 选择【Debug 】->【run 】或者按快捷键“F5”,运行程序； 10． 验证：改变可燃性气体的浓度，观察显示屏上状态的变化；11． 验证完毕后，退出J-Link 仿真界面，关闭Keil μVision4软件；关闭硬件电源，整理桌面； 12． 实验完毕。
