基于Lange耦合结构的平面微带巴伦设计
微带巴伦设计与仿真.docx
微带巴伦设计与仿真在频率较高的情况下（大于 1GHz ）, LC 巴伦由于电感，电容的寄生效应，自谐振频率等影 响，性能将变差，而在高频上，用微带线设计的巴伦在性能，尺寸上都比较理想，本文讲解在较高频率上如何设计微带线巴伦并进行ADS 仿真。
微带巴伦的结果如下所示:AA Ba 菲平耐入 AAE D B 3微带线A 的长度为0.5个波长，微带线 B 的长度为0.25个波长，波长为在实际基板上的信 号波长，需要考虑基板的介电常数。
巴伦的性能和所用的节数有关系，节数越多，频宽越宽，不过节数越多，尺寸也越大，上图为4节微带线巴伦。
F 面分别用ADS 对一节，两节，三节微带线巴伦进行仿真。
一节微带线巴伦：黑 S1PARAMETERS |' ..............................................SP1 .......................................St_art=3 GHz .......................Stop=4 GHzStep=10 MHz .......................■ TLIN ■ •-■TL3 -.Z=50,D OhmE=90F=3.5 GHz仿真结果:TLI 忖■ TLIN TL1- - - TLi - 子幫軒z ^5D 0衍祜 E=180. . , F 士grt ・• F^.5GHz ,F i.5GHz 叫丁口忖.'' HTL4 Z=50：0 Qhm E=18D .. ijermTermlNurri=1Z=60 OhmTjerm ” Term2 Num=2 Z=50 Ohm Term ' Tsrm3 - Num=3 Z=50 Ohm s ' pm4 freq=3.500GHz pM 犬（5（玄卄）二90.00。
|卜出汨£（2」））=90000大频宽内都保持180°正交，幅度在100MHz 范围内基本两路平衡输出保持一致，插损在0.5dB 左右。

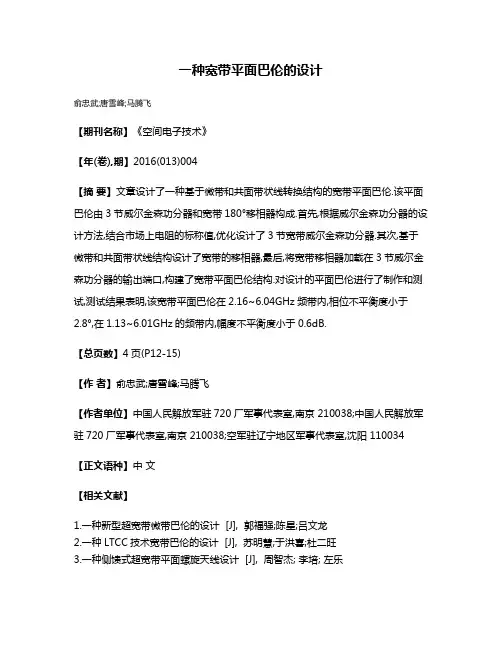

一种宽带平面巴伦的设计
