基于物联网的无线温度监控系统
基于物联网的智能安防监控系统设计与实现
基于物联网的智能安防监控系统设计与实现随着科技的迅猛发展和人们对安全问题的关注度越来越高，智能安防监控系统正逐渐成为现代社会的必需品。
基于物联网的智能安防监控系统具备高效、便捷、智能化的特点，可以实现对室内外环境的监测和实时响应。
本文将以基于物联网的智能安防监控系统设计与实现为主题，详细介绍其原理、功能和具体实施过程。
一、智能安防监控系统的原理基于物联网的智能安防监控系统主要基于传感器技术、图像处理技术和通信技术实现。
传感器技术用于监测环境和目标物体的状态和变化，如温度传感器、烟雾传感器、红外传感器等。
图像处理技术用于对摄像头获取的图像进行分析和识别，如人脸识别、目标检测等。
通信技术用于传输数据和指令，如Wi-Fi、蓝牙、4G等。
二、智能安防监控系统的功能1. 实时监测：智能安防监控系统可以通过传感器对环境进行实时监测，如温度、湿度、烟雾等参数，及时发出警报并采取相应的措施。
2. 图像识别：系统可以通过摄像头获取实时图像，并利用图像处理技术对人脸、目标等进行识别，实现自动报警、追踪和录像等功能。
3. 远程控制：用户可以通过手机、电脑等设备远程控制智能安防监控系统，例如开启、关闭系统、监控画面等。
4. 报警通知：当系统检测到异常情况时，会自动触发警报，同时通过手机短信、邮件等方式通知用户，提高安全防护的效果。
5. 数据存储和分析：系统可以将监控数据进行存储和分析，用户可以随时查看历史记录，进行数据分析和报告生成。
三、智能安防监控系统的实施过程1. 硬件设备准备：选择适合需求的传感器、摄像头、网关等硬件设备，并根据需要进行布线和安装。
2. 数据传输和通信设置：根据实际情况选择合适的通信方式，如Wi-Fi、蓝牙、4G等，并进行网络设置和参数配置。
3. 软件系统搭建：根据需求选择合适的智能安防监控系统软件，并进行安装、配置和调试。
4. 数据处理与分析：利用图像处理技术对摄像头获取的图像进行实时分析和识别，将异常情况和报警信息发送给用户。
制造业中基于物联网的智能监控系统研究
制造业中基于物联网的智能监控系统研究随着科技的不断进步和物联网的快速发展，制造业正面临着巨大的转型机遇。
传统的制造业模式已经逐渐被基于物联网的智能制造所取代，其中一个重要的方面就是基于物联网的智能监控系统。
本文将着重研究制造业中基于物联网的智能监控系统，并探讨其应用和优势。
一、基于物联网的智能监控系统的概述基于物联网的智能监控系统是通过无线传感器和互联网技术实现设备、工艺和生产线的实时监控和数据收集。
该系统实现了制造过程中的全面自动化和可视化，为制造企业提供了更高的生产效率、更好的产品质量和更低的生产成本。
二、基于物联网的智能监控系统在制造业中的应用1. 设备监控：通过物联网技术将设备连接到监控系统，可以实时监测设备的工作状态、运行情况和故障信息。
这能够帮助企业及时发现设备异常并进行维修，提高设备利用率和生产效率。
2. 生产过程监控：通过物联网技术将生产线上的各个环节连接到监控系统，可以实时监控生产过程中的关键指标，如温度、压力、速度等。
这有助于企业及时预警和解决生产过程中可能出现的问题，提高产品质量和生产效率。
3. 质量监控：通过物联网技术将质量检测设备和传感器连接到监控系统，可以实时监测产品在生产过程中的质量指标，并通过数据分析提供及时的质量反馈和改进建议。
这有助于企业提高产品质量，减少次品率。
三、基于物联网的智能监控系统的优势1. 实时性：基于物联网的智能监控系统可以实时获取设备和生产过程中的数据，并进行实时监控和分析。
这使得企业能够及时发现和解决问题，提高生产效率和产品质量。
2. 自动化：基于物联网的智能监控系统能够实现设备和生产过程的全面自动化，减少人工干预，降低了人为因素对生产过程的影响，提高了生产过程的稳定性和可靠性。
3. 数据分析：基于物联网的智能监控系统可以收集大量的生产数据，并通过数据分析提供有价值的信息。
这有助于企业进行生产过程的优化和改进，为制定决策提供依据。
4. 故障预警：基于物联网的智能监控系统可以通过设备运行数据的分析和模型预测，提前发现设备故障和异常，预警企业并采取相应措施。
基于物联网的智能家居温控系统设计与实现
基于物联网的智能家居温控系统设计与实现随着智能家居的发展，越来越多的家庭开始将自己的家装备上智能家居系统，如智能门锁、智能家电等。
其中智能家居温控系统的应用也日益普及。
从传统的温控系统到通过物联网连接的智能温控系统的转变，为人们生活带来了更多的便捷和舒适。
一、智能温控系统的优势相比于传统的温控系统，智能温控系统具有以下优势：1.智能化控制：智能温控系统可通过远程控制，实现全方位智能控制，用户可以通过手机等智能终端，在离家外出时，也可以远程精确地控制家中的温度。
2.智能节能：智能温控系统可以根据家庭人员的作息时间和窗帘光照情况，对室内温度进行自动调整。
比如在寒冬天气中，当晚上家中没有人时，系统可以自动降低室内温度，节省能源。
3. 远程控制：智能温控系统可以通过物联网连接到用户的智能手机上，用户可以通过手机控制室内温度、湿度、空气质量、照度等，提高用户使用体验。
4.自动化控制：智能温控系统可以通过物联网连接到智能家电，如智能窗帘等，实现自动化控制，进一步提高家居安全性。
5.智能化监控：智能温控系统可以实时监控室内温度、湿度、空气质量等，对用户的健康和生活质量有更有效的保障。
二、智能温控系统的设计思路智能温控系统的设计需要考虑以下几个方面：1. 控制器的设计：智能温控系统的控制器主要分为硬件和软件两大部分。
硬件主要包括温湿度传感器、电路板、内存芯片、显示屏等。
软件主要包括程序设计和界面设计等。
在程序设计上，需要考虑温度监测和温度调节等功能，在界面设计上，需要考虑用户交互和友好性等方面。
2. 通信模块的设计：智能温控系统需要通过物联网连接到用户的智能手机上，控制用户对家居温度的远程控制。
通信模块的设计需要考虑连接的稳定性和数据传输的安全性等。
3. 电源模块的设计：智能温控系统需要稳定的电源，为其提供可靠的动力源。
需要考虑到家庭电力负荷、芯片功耗等因素。
4. 硬件规格的设计：智能温控系统需要适配家庭多种类型的电器，如暖气、空调、热水器等。
基于物联网的智能监控系统设计
基于物联网的智能监控系统设计在当今数字化和信息化的时代，物联网技术的迅速发展为智能监控系统的设计带来了新的机遇和挑战。
智能监控系统已经广泛应用于各个领域，如工业生产、公共安全、智能家居等，为人们的生活和工作提供了更加便捷和高效的保障。
本文将详细探讨基于物联网的智能监控系统的设计，包括系统的架构、功能模块、数据传输与处理等方面。
一、物联网与智能监控系统概述物联网（Internet of Things，IoT）是指通过各种信息传感设备，实时采集任何需要监控、连接、互动的物体或过程等各种需要的信息，与互联网结合形成的一个巨大网络。
其目的是实现物与物、物与人，所有的物品与网络的连接，方便识别、管理和控制。
智能监控系统则是利用图像识别、数据分析等技术，对特定区域或对象进行实时监测、分析和预警的系统。
它能够自动识别异常情况，并及时通知相关人员采取措施，大大提高了监控的效率和准确性。
将物联网技术应用于智能监控系统中，可以实现更广泛的设备连接、更高效的数据传输和更智能的数据分析，从而提升监控系统的性能和功能。
二、基于物联网的智能监控系统架构一个完整的基于物联网的智能监控系统通常由感知层、网络层和应用层三部分组成。
感知层是整个系统的基础，负责数据的采集。
它由各种传感器、摄像头、RFID 标签等设备组成，能够实时感知监控对象的状态和环境信息，如温度、湿度、光照、人员活动等。
网络层负责数据的传输，将感知层采集到的数据传输到应用层进行处理和分析。
这一层可以采用多种通信技术，如WiFi、蓝牙、Zigbee、4G/5G 等，根据实际应用场景的需求选择合适的通信方式，确保数据能够稳定、快速地传输。
应用层是系统的核心，对传输过来的数据进行处理、分析和展示。
它包括数据存储服务器、数据分析软件、监控终端等。
通过应用层，用户可以实时查看监控画面、获取数据分析结果，并进行相应的控制操作。
三、智能监控系统的功能模块1、图像采集与处理模块通过高清摄像头采集监控区域的图像信息，并运用图像增强、去噪、目标检测等技术对图像进行处理，提高图像的质量和清晰度，以便更好地识别和分析监控对象。
基于物联网的智能家居远程监控系统设计
基于物联网的智能家居远程监控系统设计智能家居远程监控系统是一种基于物联网技术的智能化系统，旨在实现用户对家庭环境状况的远程监测和控制。
通过使用物联网技术，用户可以通过手机应用、网页等平台，实时了解家庭各个区域的状态，控制各种设备，提高家居安全性和便捷性。
一、系统架构智能家居远程监控系统主要由以下几个组件构成：1. 传感器和执行器：系统通过使用各种传感器和执行器，如温度传感器、湿度传感器、门磁传感器、摄像头等，来感知家庭环境的状态和控制各种设备。
2. 网关：作为物联网系统的中枢，网关负责传感器数据的采集和传输，并与云服务器进行通信。
网关可以通过有线或无线方式与传感器和执行器进行连接。
3. 云服务器：所有的传感器数据和控制命令都会被上传到云服务器，用户可以通过手机应用或网页来访问云服务器，实现对家居环境的远程监测和控制。
4. 手机应用/网页：用户可以通过手机应用或网页，实时监测家居环境的状态，获取报警信息，控制各种设备，如开关灯、调节温度等。
二、系统功能智能家居远程监控系统具备以下功能：1. 家庭环境监测：系统中的传感器可以实时监测家庭各个区域的温度、湿度、光照等环境参数，并将数据上传到云服务器。
用户可以通过手机应用或网页，随时查看家庭环境的状况，及时调节温度、湿度等。
2. 家居安全监控：系统中的门磁传感器、摄像头等设备可以实时监测家庭的安全状况。
例如，当有人未经允许进入家门时，门磁传感器会发送报警信息给用户；摄像头可以实时监控家庭各个区域，让用户随时了解家庭的安全情况。
3. 电器设备控制：系统中的执行器可以控制家庭中的各种电器设备，如灯光、空调、电视等。
用户可以通过手机应用或网页，打开或关闭设备，调节亮度和温度，实现智能化控制，并提高能源利用效率。
4. 远程报警功能：系统中的传感器可以实时监测家庭环境的异常情况，如火灾、气体泄漏等。
一旦发现异常，系统会自动发送报警信息给用户，同时用户可以通过手机应用或网页远程触发报警功能，确保家庭安全。
基于物联网RFID技术的婴儿培养箱温湿度无线监控网络系统
・
１８・ ９
《 生物医学工程学进展｝ ０２ ２１ 年第 ３ ３卷第 ３期
医疗器械
ｄｉ１．９ ９ ｊｉ ｎ １７ ｏ：０ ３６ ／．ｓ ．６ ４—１４ ．０ ２ ０ ． １ ｓ ２ ２２ １ ．３０ ７
基 于 物联 网 Ｒ Ｉ ＦＤ技 术 的 婴儿培 养 箱 温 湿 度 无 线监 控 网络 系统
性， 已经在 服 务领 域 、 物 销 售 、 勤 分配 以及 物 流 货 后 等领 域得 到 了快 速 的普 及 和 推 广 。Ｒ Ｉ ＦＤ技 术 应用 到婴 儿培 养 箱 温 湿 度 无 线 智 能 监 控 中 ， 将 Ｒ 是 兀Ｄ
台， 对婴儿培养箱群进行实时和定位的温湿度记录 ， 并 可实现 现场大 屏 显示 和 远 程 登 录访 问 ， 对超 温 报 警 的处理 也 可实现 现场 报 警 、 程 报 警 。包 括 以下 远 内容 ： （ ）建立 了基 于 Ｒ Ｉ １ ＦＤ的无 线测 量 网络 系统 （ ）开发 Ｒ Ｉ ２ ＦＤ和温湿度传感器相结合 的终端 测量模块 ， 分布在婴儿培养箱 内实时采集标签周围
基于ZigBee技术的温度数据采集监测系统的设计
基于ZigBee技术的温度数据采集监测系统的设计一、概述随着物联网技术的飞速发展，无线传感器网络在工业生产、环境监测、智能农业等领域得到了广泛应用。
温度数据采集作为基础且关键的环境参数之一，对于保障生产安全、提高生产效率、实现智能化管理具有重要意义。
ZigBee技术作为一种短距离、低功耗的无线通信技术，凭借其低成本、易部署、高可靠性等特点，已成为无线传感器网络的主流技术之一。
本文旨在设计一种基于ZigBee技术的温度数据采集监测系统。
该系统利用ZigBee无线传感器网络采集环境温度数据，通过数据传输和处理，实现对温度信息的实时监测和分析。
系统设计注重实用性和可靠性，力求在保证数据准确性的同时，降低成本和提高效率。
本论文的主要内容包括：对ZigBee技术和无线传感器网络进行概述，分析其在温度数据采集监测系统中的应用优势详细阐述系统设计的整体架构，包括硬件选型、软件设计、网络通信协议等方面对系统的关键技术和实现方法进行深入探讨，如数据采集、传输、处理及显示等通过实验验证系统的性能和稳定性，并对实验结果进行分析和讨论。
本论文的研究成果将为无线传感器网络在温度数据采集监测领域的应用提供有益参考，对推动相关行业的技术进步和产业发展具有积极意义。
1.1 研究背景随着物联网技术的飞速发展，无线传感器网络（Wireless Sensor Networks, WSN）在环境监测、工业控制、智能农业等领域得到了广泛的应用。
作为WSN的关键技术之一，ZigBee技术因其低功耗、低成本、短距离、低速率、稳定性好等特点，成为实现WSN的重要手段。
温度数据采集监测系统作为WSN的一个重要应用，通过对环境温度的实时监测，为生产生活提供准确的数据支持，对于保障生产安全、提高生活质量具有重要意义。
传统的温度数据采集监测系统多采用有线方式，存在布线复杂、扩展性差、维护困难等问题。
为了解决这些问题，基于ZigBee技术的无线温度数据采集监测系统应运而生。
基于物联网的环境温湿度监测系统设计
基于物联网的环境温湿度监测系统设计随着物联网技术的不断发展，基于物联网的环境温湿度监测系统也得到了广泛的应用。
该系统通过无线传感器网络实时采集环境中的温湿度数据，并通过云平台进行数据分析和处理，为用户提供准确的环境监测结果。
本文将介绍基于物联网的环境温湿度监测系统的设计原理、架构以及关键技术。
首先，基于物联网的环境温湿度监测系统的设计原理是基于传感器节点和无线传输技术实现远程监测。
传感器节点通过安装在环境中的温湿度传感器采集环境温湿度数据，并通过无线通信模块将数据传输给数据中心。
传感器节点具有低功耗、小尺寸和自组网能力等特点，可以部署在不同的环境中，从而实现对不同地点的环境温湿度的实时监测。
其次，基于物联网的环境温湿度监测系统的实现架构可以分为传感器节点层、传输层和应用层三层结构。
传感器节点层通过安装温湿度传感器采集环境数据，并通过无线通信模块将数据传输给传输层。
传输层负责数据的接收和传输，将采集到的温湿度数据发送给应用层。
应用层负责数据的存储、处理和展示，根据用户需求进行分析处理，并以图形化方式展示监测结果。
再次，基于物联网的环境温湿度监测系统设计中的关键技术主要包括传感器技术、无线通信技术、大数据分析技术和云计算技术。
传感器技术是该系统的基础，通过选择合适的温湿度传感器，并进行数据校准和滤波处理，可以提高数据的准确性和可靠性。
无线通信技术通过采用低功耗的无线传输模块实现传感器数据的无线传输，如WiFi、ZigBee等。
大数据分析技术可以对大量的环境温湿度数据进行处理和分析，挖掘隐藏在数据中的有价值信息。
云计算技术提供了大规模数据存储和计算能力，能够在全球范围内实现环境监测数据的集中存储和管理。
基于物联网的环境温湿度监测系统设计需要考虑数据的安全性和可靠性。
在数据传输过程中，可以采用数据加密和身份认证等技术手段保护数据的安全性。
此外，还需保证系统的可靠性，即数据传输的稳定性和传感器节点的可靠性。
基于物联网的监控系统
基于物联网的监控系统随着科技的不断进步，物联网（IoT）技术已经渗透到我们生活的方方面面，其中之一便是监控系统。
基于物联网的监控系统通过将各种传感器、摄像头以及其他智能设备连接到互联网，实现了对环境的实时监控和管理。
这种系统不仅提高了安全性，还带来了极大的便利性。
首先，物联网监控系统的核心是其高度的互联性。
通过将各种设备连接到一个中央控制系统，可以实时收集和分析数据。
例如，温度传感器可以监测环境温度，而运动传感器则可以检测到异常活动。
这些数据被传输到云端，通过智能算法进行分析，以便于及时发现并响应潜在的安全威胁。
其次，物联网监控系统具有高度的可扩展性。
随着技术的发展和需求的变化，系统可以轻松添加新的设备和功能。
例如，如果需要监控更多的区域，只需增加相应的摄像头和传感器即可。
这种灵活性使得物联网监控系统能够适应各种规模和类型的监控需求。
此外，物联网监控系统还提供了远程访问功能。
用户可以通过智能手机、平板电脑或电脑等设备，随时随地查看监控画面和接收警报。
这种远程访问功能不仅方便了用户，也提高了监控的实时性和有效性。
物联网监控系统还具有智能分析能力。
通过集成机器学习和人工智能技术，系统能够自动识别和分类监控画面中的事件，如区分人和车辆，或者识别特定的行为模式。
这种智能分析能力大大提高了监控系统的准确性和响应速度。
然而，物联网监控系统也面临着一些挑战。
首先是数据安全问题。
由于系统需要处理和存储大量的敏感信息，因此必须采取强有力的安全措施来保护数据不被未授权访问或泄露。
此外，系统的稳定性和可靠性也是关键。
任何技术故障或网络中断都可能导致监控失效，因此需要确保系统的高可用性和容错能力。
总之，基于物联网的监控系统为我们提供了一个高效、智能且灵活的监控解决方案。
随着技术的不断进步，我们可以预见，物联网监控系统将在未来的安全管理中发挥越来越重要的作用。
基于物联网技术的智能化安防监控系统设计
基于物联网技术的智能化安防监控系统设计随着科技的不断发展，物联网技术在各个领域都得到了广泛的应用，其中之一便是基于物联网技术的智能化安防监控系统。
智能化安防监控系统利用物联网技术的优势，将传感器、网络和智能控制相结合，能够实时、准确地监测和处理各种安防事件，提供全方位的安全保障。
首先，智能化安防监控系统设计的基础是感知层。
感知层通过传感器、视频监控设备等感知设备收集环境信息，并将其转化为数字信号。
传感设备包括温度传感器、湿度传感器、红外传感器、烟雾传感器等，视频监控设备则可以通过高清摄像头实时捕捉画面。
接下来是传输层，传输层负责将感知层获取的数据传输到云平台或者控制中心，确保数据的安全性和可靠性。
传输层可以采用有线传输方式，如以太网、光纤等；也可以采用无线传输方式，如Wi-Fi、蓝牙、4G等。
根据不同的需求和环境，选择合适的传输方式，以便建立稳定的数据传输通道。
在网络层，将传感器和控制中心或云平台进行连接。
网络层起着连接所有设备的枢纽作用，使得各个节点能够与控制中心进行通信，并实现数据的传输和共享。
在网络层中，可采用局域网、广域网等不同的网络结构，以满足系统的稳定性和扩展性要求。
控制中心或云平台是智能化安防监控系统的核心。
其主要功能是接收和分析来自感知层的数据，并根据设定的规则进行实时监控和报警。
控制中心能够对感知设备进行实时监测、管理和控制，并将处理结果输出给相关的人员。
云平台除了具备控制中心的功能外，还可以实现数据的存储、分析和共享，实现跨设备、跨平台的数据交互。
智能化安防监控系统的设计还需考虑人机交互接口，以方便用户对系统进行操作和监控。
用户可以通过手机、电脑等终端设备连接到系统，实时查看监控画面、调整设备参数、接收报警信息等。
人机交互界面应简洁明了，具备友好的用户体验，方便用户快速掌握系统的状态和操作。
在智能化安防监控系统的设计中，数据安全也是一项重要的考虑因素。
该系统涉及到大量的敏感信息和私密数据，如视频画面、用户隐私等。
基于物联网的智能家居温度控制系统研究
基于物联网的智能家居温度控制系统研究一、引言如今，智能家居正在飞速发展，成为了人们生活中不可或缺的一部分。
随着物联网技术的不断发展，智能家居控制系统也越来越成熟，其中智能温度控制系统是一个重要的组成部分。
本文将阐述基于物联网的智能家居温度控制系统的研究。
二、物联网技术在智能家居中的应用智能家居是一种新型的家居生活方式，通过物联网技术实现智能控制，使人们生活更加便捷和安全。
物联网技术在智能家居的应用主要包括传感器和控制器。
1. 传感器传感器是物联网技术在智能家居中的关键组成部分，它们可以感知环境参数，并将数据传输到智能控制系统中。
在智能家居中，传感器主要用于感知温度、湿度、烟雾等环境参数。
在智能温度控制系统中，传感器主要用于感知室内和室外的温度，以及室内的湿度等参数。
2. 控制器控制器是智能家居中用于控制家庭设备的关键组成部分。
它接收传感器输入的数据，并控制家庭设备的运行状态。
在智能温度控制系统中，控制器接收传感器输入的室内和室外的温度数据，并根据设定的温度范围自动调节室内的温度。
三、智能温度控制基本原理智能温度控制系统的基本原理是利用传感器检测室内和室外的温度，然后通过控制器控制家庭设备，从而达到调节室内温度的目的。
智能温度控制系统需要具备以下功能：1. 温度监测智能温度控制系统需要安装传感器来监测室内和室外的温度。
2. 温度调节智能温度控制系统可以根据设定的温度范围，自动调节室内空调的工作状态，以达到设定的温度值。
3. 室温读数智能温度控制系统可以通过控制器显示当前室内温度。
4. 温度设定智能温度控制系统可以根据用户需求，设定室内的温度范围，以达到舒适的室温。
四、基于物联网的智能温度控制系统设计智能温度控制系统的设计需要考虑到传感器、控制器以及控制设备等方面。
基于物联网的智能温度控制系统的设计如下：1. 硬件设计为了实现基于物联网的智能温度控制系统，需要使用温度传感器、湿度传感器、控制器以及控制设备等硬件组件。
基于物联网的智能安防监控系统设计与应用
基于物联网的智能安防监控系统设计与应用智能安防监控系统是利用物联网技术实现的一种高效、智能的安全监控系统。
通过将监控设备与互联网连接，可以远程监控和管理各种安全设备，实现实时监控、智能报警、数据分析等功能，为用户提供更加便捷、可靠的安防保障。
本文将介绍基于物联网的智能安防监控系统的设计原理和应用场景。
一、设计原理1. 设备连接与数据传输基于物联网的智能安防监控系统的核心是各种监控设备的连接和数据传输。
监控设备可以包括摄像头、传感器、门禁系统等。
这些设备通过网络连接到中心服务器，并通过传感器收集各种数据，如图像、声音、温度等。
然后将这些数据传输到服务器，供用户进行实时监控和分析。
数据传输的方式可以采用有线或无线技术，如以太网、Wi-Fi、蓝牙等。
2. 数据存储与管理智能安防监控系统需要对大量的数据进行存储和管理。
服务器通过数据库存储设备和算法对数据进行存储和索引，以支持用户对数据的检索和分析。
常见的数据库技术包括关系型数据库和NoSQL数据库。
通过合理的数据存储和管理，系统可以快速响应用户的查询和分析请求。
3. 实时监控与智能分析智能安防监控系统的另一个重要特点是实时监控和智能分析。
用户可以通过客户端软件或网页界面实时查看监控设备的图像和数据。
同时，系统还可以通过人工智能算法对图像、声音等数据进行分析，实现自动报警和事件识别。
例如，通过图像识别算法可以实现人脸识别、车牌识别等功能，通过声音分析算法可以实现声音异常检测、爆炸声识别等功能。
二、应用场景1. 居家安全智能安防监控系统可以应用于居家安全领域，为用户提供更加便捷和智能的安全保障。
用户可以通过手机等移动设备远程监控家中的摄像头和传感器，并实时获取家庭状况。
系统可以实时检测入侵、火灾、煤气泄漏等安全隐患，并及时发送报警通知。
同时，系统还可以通过智能算法分析用户的习惯和行为，提供智能化的家庭安全解决方案。
2. 商业安防在商业场所，智能安防监控系统也有广泛应用。
基于物联网的无线环境监测系统设计与软件的实现
(1)检查各个模块之间的接口是否正常； (2)确保数据传输的准确性和实时 性； (3)对系统进行压力测试，以确保系统在高负载情况下仍能保持良好的性能 和稳定性。
总结
本次演示介绍了基于物联网的无线环境监测系统的设计与软件实现。该系统 具有实时监测、远程控制、智能报警等优点，可以广泛应用于工业、农业、环保 等领域。在实际应用中，需要根据具体需求对该系统进行优化和改进，以提高系 统的性能和稳定性。随着物联网技术的不断发展，无线环境监测系统将会有更广 泛的应用前景。
基于物联网的果园环境监测系统主要包括感知层、网络层和应用层三个部分。 感知层负责采集果园环境数据，如温度、湿度、光照、二氧化碳浓度等；网络层 负责将感知层采集的数据传输到云端；应用层则负责将接收到的数据进行分析和 处理，并将结果反馈给用户。
1、2硬件选择
感知层的硬件主要包括传感器和数据采集器。本系统选用温度传感器、湿度 传感器、光照传感器和二氧化碳浓度传感器等来采集环境数据，并使用数据采集 器将各传感器的数据进行汇总和传输。
无线环境监测系统的设计
1、监测区域设置和设备布置
根据实际需求，确定需要监测的区域范围，以及需要监测的环境参数，例如 温度、湿度、气压、光照强度、空气质量等。在区域内布置合适数量的传感器节 点，实现环境参数的全面覆盖和实时监测。
2、选取合适的技术方案
在无线环境监测系统中，常用的技术方案包括无线传感器网络、蓝牙、 Zigbee等。其中，无线传感器网络具有低功耗、自组织、高可靠性等特点，适用 于大规模的环境监测。
4、设计数据库表结构并完成数 据采集与处理算法
针对系统需要监测的环境参数，设计相应的数据库表结构，以便于存储和处 理采集的数据。同时，编写数据采集与处理算法，实现环境参数的实时采集、数 据清洗、数据存监测系统进行远程操作和监控，需要开发移动端应 用。移动端应用需要支持Android和iOS平台，可以实时展示监测区域的环境参数， 同时支持远程控制和报警功能。在开发过程中，需要设计友好的界面，保证应用 使用的便捷性和易用性。
基于物联网技术的煤矿安全监控系统设计
基于物联网技术的煤矿安全监控系统设计煤矿作为一种重要能源资源，在我国经济发展中扮演着重要角色。
然而，煤矿事故频发给人民群众的生命财产安全带来了巨大威胁。
因此，基于物联网技术的煤矿安全监控系统成为提高煤矿安全水平的必要手段。
一、系统概述基于物联网技术的煤矿安全监控系统旨在通过无线传感器网络收集和传输煤矿各个区域的数据，实现煤矿安全状态的监控与报警。
该系统具备以下几个关键功能模块：1. 传感器节点：部署在矿井各个关键位置，用于实时采集矿井内部环境参数（如温度、氧气浓度等）和人员位置信息。
2. 数据传输：通过无线传感器网络将采集到的数据传输到集中处理中心，以便进行数据分析和决策。
3. 数据分析与决策：对传感器采集到的数据进行实时分析，识别潜在的安全风险并做出预警决策。
4. 报警系统：根据数据分析结果，及时向管理人员发送报警信息，以便他们能够采取适当的措施。
二、系统设计1. 传感器部署为了全面监控矿井的安全状态，应在整个矿井的关键地点部署传感器节点。
传感器节点应具备高精度、高灵敏度，能够实时采集环境数据，并能通过无线传感器网络进行数据传输。
应特别关注监测温度、氧气浓度、甲烷浓度等重要参数。
2. 数据传输数据传输是系统的核心环节，要保证数据的可靠性和实时性。
可采用无线传感器网络（WSN）技术，将传感器采集到的数据通过网络传输到集中处理中心。
为了增强系统的可靠性，可以使用多路径数据传输和自组织网络等技术。
3. 数据处理与分析在集中处理中心，使用数据挖掘和机器学习算法对采集到的数据进行实时分析和处理。
先通过预设的阈值，识别出异常情况，然后使用机器学习算法对异常情况进行分析，做出相应的预警决策。
同时，还可以将采集到的数据与历史数据进行对比，发现潜在的安全隐患。
4. 实时报警系统当监控系统识别出矿井存在安全风险时，应立即向管理人员发送报警信息。
报警信息可以通过短信、手机应用等形式发送给相关人员，以便他们能够及时采取措施避免事故的发生。
基于物联网的智能家居温控系统设计与实现
基于物联网的智能家居温控系统设计与实现随着物联网技术的发展，智能家居概念逐渐成为现实。

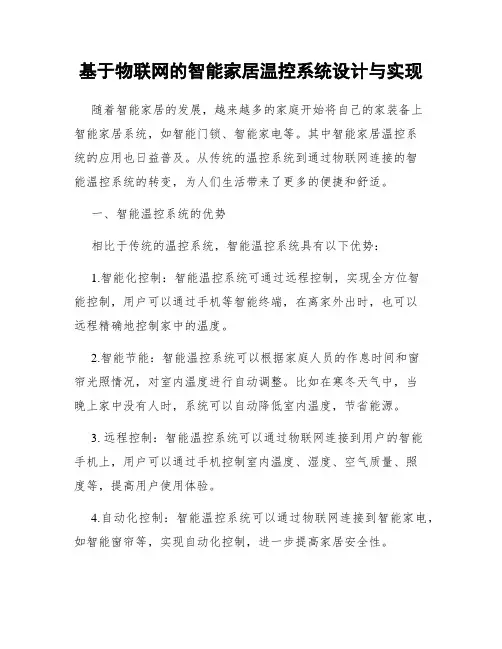

智能家居温控系统作为智能家居的重要组成部分，为人们提供了舒适、便捷和节能的生活环境。
本文将探讨基于物联网的智能家居温控系统的设计与实现。
一、引言智能家居温控系统是一个能够自动调节室内温度的系统，通过感应器和执行器与温控设备相连，实现对室内温度的监测和控制。
通过智能算法和网络通信技术，可以实现远程控制和自动化控制，提高居住舒适度和节能效果。
二、系统设计1. 系统硬件设计智能家居温控系统的硬件设计包括感应器、执行器、温控设备和通信模块。
感应器用于监测室内温度，常见的感应器包括温度传感器和湿度传感器。
温度传感器负责监测室内温度，湿度传感器则用于监测室内湿度。
执行器用于调节温度，常见的执行器包括风扇、暖气片和空调。
根据室内温度的情况，执行器可以自动调节风扇转速、暖气片散热或空调制冷量。
温控设备是控制整个系统的核心部件，负责感应器和执行器之间的通信和协调。
温控设备可以根据感应器的数据和预设的温度范围，判断执行器的工作状态，从而实现温度的调节。
通信模块负责将温控设备与网络连接，实现远程控制和联网功能。
常见的通信模块有Wi-Fi模块和蓝牙模块，通过这些模块，用户可以通过智能手机或电脑进行远程控制。
2. 系统软件设计智能家居温控系统的软件设计主要包括数据处理算法和用户界面设计。
数据处理算法负责分析感应器收集到的数据，判断室内温度的情况，并计算出合适的温度调节策略。
常见的算法包括PID控制算法和模糊控制算法，通过这些算法可以根据室内温度的变化实现精确的温度调节。
用户界面设计是用户与系统交互的界面，通过用户界面，用户可以查看和设置温控系统的状态和参数。
用户界面可以是手机应用程序或网页界面，用户可以通过这些界面实现远程控制和监测。
三、系统实现智能家居温控系统的实现需要通过硬件和软件的配合来完成。
1. 硬件实现首先，选择合适的感应器、执行器、温控设备和通信模块，并进行硬件连接和布局。
基于物联网的智能农业温室监控系统设计
基于物联网的智能农业温室监控系统设计智能农业是近年来快速发展的领域，其核心目标是通过有效利用物联网技术，提高农业生产效益和生态环境的可持续性。
在农业生产中，温室是一种常见的种植方式，为了更好地监控和管理温室环境，物联网技术可以发挥重要作用。
本文将介绍基于物联网的智能农业温室监控系统的设计。
首先，智能农业温室监控系统需要实时监测温室的环境参数，如温度、湿度、光照等。
为了实现这一目标，系统可以配备一组传感器，这些传感器可以分布在温室的关键位置，通过无线通信技术将采集到的数据传输给中央控制台。
传感器可以使用温度传感器，湿度传感器和光照传感器，这些传感器能够准确地测量温室内的环境参数，并将数据传输到中央控制台进行实时监测和分析。
其次，系统还需要具备远程控制的能力，以便种植人员可以通过手机或电脑远程监控和管理温室环境。
远程控制功能可以通过物联网技术实现，通过互联网与中央控制台进行连接。
种植人员可以通过手机或电脑登录系统的用户界面，实时查看温室内部的环境参数，并可以根据需要对温室内的设备进行远程控制，如调整温度、湿度等参数，以实现最佳的种植条件。
此外，智能农业温室监控系统还应具备数据分析和预测功能，以帮助种植人员做出更加科学的决策。
系统可以利用物联网技术收集大量的温室环境数据，并通过数据分析算法进行处理和解读。
通过对历史数据的分析，系统可以预测未来温室环境的变化趋势，帮助种植人员制定合理的种植计划和决策。
例如，当系统检测到温室内的湿度过高时，可以自动向种植人员发送预警信息，提醒其及时进行处理，以避免作物受损。
另外，智能农业温室监控系统还可以与其他农业设备进行集成，以实现更高效的农业生产。
例如，系统可以与灌溉设备、施肥机等设备进行连接，自动监控和调节水分和营养的供应，以满足作物的需求。
当系统检测到土壤湿度不足时，可以发送指令给灌溉设备，自动进行浇水，以保持土壤湿度在适宜范围内。
最后，智能农业温室监控系统还应具备灵活可扩展的特点，以满足不同温室的需求。
基于物联网的工业设备监控系统设计与实现
基于物联网的工业设备监控系统设计与实现物联网的兴起为工业设备监控系统的设计与实现提供了新的可能性。
通过物联网技术，各种工业设备可以实现远程监控、实时数据采集和分析，从而提高生产效率和降低运营成本。
本文将详细介绍基于物联网的工业设备监控系统的设计与实现。
一、系统需求分析1. 实时监控：监测工业设备的运行状态和工艺参数，及时发现问题并提供预警。
2. 远程操作：实现对工业设备的遥控和远程操作，方便远程维护和管理。
3. 数据采集与分析：采集工业设备产生的大量数据，并进行数据分析，挖掘其中的规律和异常情况。
4. 跨平台兼容：支持多种设备和平台，实现设备的互联互通。
二、系统设计与实现1. 硬件设计：选择适合工业环境的硬件设备，例如传感器、执行器和控制器等。
确保硬件设备的可靠性和稳定性。
2. 网络设计：建立物联网的通信网络，包括有线和无线网络。
确保工业设备与监控系统之间的数据传输畅通可靠。
3. 数据采集与传输：采集工业设备产生的数据，通过网络传输到监控系统。
可以使用现有的通信协议，如Modbus、MQTT等。
4. 数据存储与处理：在监控系统中建立数据库，存储采集到的数据，并进行实时处理和分析。
可以使用关系型数据库或NoSQL数据库。
5. 预警与报警：根据设定的规则和阈值，对工业设备进行状态监测，发现异常情况并及时发出预警或报警。
6. 远程操作与管理：通过监控系统，实现对工业设备的遥控和远程操作。
提供良好的用户界面，方便操作和管理工业设备。
7. 可视化显示：借助图表、仪表盘等方式，将工业设备的状态和数据以可视化的方式展示给用户。
方便用户快速了解设备的运行情况。
8. 安全性设计：采取一系列安全措施，防止系统遭受黑客攻击和数据泄露。
包括数据加密、访问控制、身份认证等。
三、系统应用案例以某食品加工厂的工业设备监控系统为例，该系统应用了物联网技术，实现了对整个生产过程的实时监控和远程管理。
1. 传感器采集各个环节的温度、湿度和压力等数据，并通过物联网传输到监控系统。
基于物联网的温湿度监控系统
• 126•温度和湿度是工农业生产中非常重要的参数，许多场合都需要精准测量与控制。
本文设计了一款基于物联网的温湿度监控系统，采用单片机控制数字式温湿度传感器采集信息，驱动液晶屏显示，同时通过无线网络传输给上位机进行温湿度数据的图形显示、记忆存储与趋势分析、报警参数调整等，适用于温室大棚、车间厂房等对温湿度进行控制的场合。
1 温湿度检测方案1.1 温湿度测量的意义无论是在工农业生产，还是在日常生活，温度和湿度都是重要的参数。
特别是在纺织印染、温室大棚、水产养殖、医疗器械、文物保护、仓储物流等诸多场合、不仅要测量温湿度、还要对温湿度实现控制，使其保持在一定的合理范围内。
温度能反应物体的冷热程度，其实质是物体分子热运动的剧烈程度。
根据热力学定律，可以通过物体随温度变化的某些特性来对温度实现测量。
根据测量时是否与被测物体接触，可把测温方法分为接触式和非接触式测温两种。
两种方法各有所长，前者直观可靠，但速度稍慢，后者方便快捷，但有一定的检测误差。
实际应用中可根据具体情况灵活选择，我国温度常用单位是℃。
湿度即空气的干湿程度，通常指的是大气中水蒸气的含量，能反应空气的干燥程度，可以用绝对湿度、相对湿度、露点等表示，其中，相对湿度能给出大气的潮湿程度，没有量纲，使用方便，因此常用相对湿度（RH%）来表示湿度。
1.2 温湿度测量传感器的选择常用的测温传感器根据原理不同，有电阻式、电容式、热电式、红外式等多种。
根据输出信号形式不同，主要分为模拟式和数字式。
模拟式测温传感器如金属热电阻、热电偶等，通常输出的是连续的电压信号，需要经过模数转换器转换成数字信号以后，才可以被单片机等控制器应用。
而数字式温度传感器由于内部集成了模数转换器，可以直接输出数字量，方便与单片机接口，所以获得了广泛应用。
实现湿度测量的传感器通常称为湿敏元件，主要有电阻式、电容式两大类。
湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的，如氯化锂湿敏电阻。
基于物联网的智能建筑环境监控系统开发
基于物联网的智能建筑环境监控系统开发随着科技的不断进步，物联网技术得到了广泛的应用。
在建筑行业中，物联网技术的应用也逐渐变得重要起来。
基于物联网的智能建筑环境监控系统主要通过传感器、网络通信和数据分析等技术手段，实现对建筑环境参数进行实时监测和控制。
本文将介绍基于物联网的智能建筑环境监控系统的开发过程及其优势。
1. 系统架构设计基于物联网的智能建筑环境监控系统的架构主要由四个层次构成：感知层、传输层、应用层和管理层。
感知层：感知层通过各类传感器采集建筑内的环境数据，包括温度、湿度、光照强度、二氧化碳浓度等。
传输层：传输层通过无线或有线通信方式将感知层采集得到的数据传输给应用层进行处理。
常见的无线通信方式有Wi-Fi、蓝牙和Zigbee等。
应用层：应用层负责对传输层传输过来的数据进行处理、分析和控制。
例如，根据温度过高的报警信号，系统可以自动启动空调系统进行温度调节。
管理层：管理层负责系统的配置、监控和维护。
例如，管理员可以通过管理层进行对整个系统的监控和控制。
2. 系统开发流程基于物联网的智能建筑环境监控系统的开发主要分为需求分析、系统设计、硬件选型、软件开发和测试等几个阶段。
需求分析：在需求分析阶段，我们需要明确系统的功能需求、性能需求和操作需求等。
例如，需要明确系统需要监控的环境参数、报警触发条件和远程操作功能。
系统设计：在系统设计阶段，我们需要根据需求分析的结果，设计系统的整体架构和模块之间的关系。
同时，还需要设计相关的数据库模型，以存储采集到的环境数据和系统配置信息。
硬件选型：根据系统设计的要求，选择合适的传感器和通信设备等硬件设备。
例如，选择温湿度传感器、CO2传感器以及支持无线通信的网关设备。
软件开发：在软件开发阶段，我们需要开发系统的前端和后端功能。
前端开发主要包括用户界面的设计和交互逻辑的实现，以实现用户的数据展示和操作功能。
后端开发主要包括数据存储和处理的逻辑实现，以及与传感器和通信设备进行数据交互的接口开发。
基于物联网技术的安防监控系统设计
基于物联网技术的安防监控系统设计近年来，随着物联网技术的不断发展，人们的日常生活和工作中越来越多地接触到了各种与物联网相关的设备和系统。
其中，基于物联网技术的安防监控系统因其能够实现对目标区域进行实时监测和数据分析，已经成为了现代化城市和大型企业等重要场所的必备设施之一。
本文将从设计的角度出发，对基于物联网技术的安防监控系统进行探讨。
一、安防监控系统的核心技术基于物联网技术的安防监控系统，主要包含以下核心技术：1、传感器技术：传感器可以将物理量转换为可用于采集和处理的信号，并且可以实现远程控制和监测。
在安防监控系统中，传感器主要用来感知环境信息，例如光线、温度、湿度、气体等。
2、通信技术：通信技术是实现物联网的基础，通信模块可以将传感器采集到的数据通过无线网络传输到云端，并且支持使用云端平台进行数据分析和处理。
此外，通信技术还能够实现远程监控和控制操作。
3、云计算技术：云计算技术可以提供存储、处理和管理物联网数据的平台。
基于云计算技术，安防监控系统可以实现数据的存储、处理、分析和应用，例如针对特定事件的报警推送。
4、人工智能技术：人工智能技术包括机器学习、图像识别等技术，可以对监测数据进行分析和处理，提高安防监控系统的精确度和实时性。
例如，在视频监控中使用人脸识别技术进行检测和识别。
以上技术是基于物联网技术的安防监控系统的核心技术，通过综合运用各项技术，可以实现对目标区域进行全方位实时监控和数据分析。
二、安防监控系统的设计流程在设计基于物联网技术的安防监控系统时，需要遵循以下流程：1、目标区域划分和布局规划：首先需要确定监控目标区域，并且对区域进行划分和布局规划。
例如，可以将监控区域划分成多个区域，并且针对每个区域进行单独的摄像头配置和传感器设置。
2、系统硬件设备的选择和配置：根据目标区域的环境和需求，选择合适的传感器、摄像头、通信模块和云计算平台等硬件设备，并且进行配置。
3、系统软件的开发和集成：根据目标区域的需求，开发合适的监控软件，并且集成各项硬件设备和云计算平台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安邮电大学专业课程设计报告书系部名称：光电子技术系学生姓名：专业名称：班级：光电实习时间：2013年6月3日至2013年6月14日基于物联网的无线温度监控系统【一】项目需求分析承温度、湿度和人类的生产、生活有着密切的关系，同时也是工业生产中最常见最基本的工艺参数，例如机械、电子、石油、化工等各类工业中广泛需要对温度湿度的检测与控制。
并且随着人们生活水平的提高，人们对自己的生存环境越来越关注。
而空气中温湿度的变化与人体的舒适度和情绪都有直接的影响，所以对温度湿度的检测及控制就非常有必要了。
温度是物联系统中一个十分重要的物理量，对它的测量与控制有十分重要的意义。
随着各类物联网的监控日益改善，各类器件的温度控制有了更高的要求，为了满足人们对温度监控与控制，本文设计了物联网家居系统中基于单片机的无线温度监控系统。
随着信息科学与微电子技术的发展，温度的监控可以利用现代技术使其实现自动化和智能化。
本次设计要求利用单片机及zibbee无线传输模块实现无线温度监测系统，实现温控范围调节及其超温范围报警【二】实施方案及本人担的工作1 .系统总体方案描述系统设计分为2个部分，第一个部分实现温度的检测、显示和发送，第二个部分为数据的接收和显示。
第一个设计模块中，利用单片机STC89C52控制温度传感器DS18B20定点检测和处理温度数据，并将当前温度显示在数码管上，接着单片机将采集的温度数据发送给单片机，再通过单片机控制，并将对接收到的温度数据进行一定的转换和处理，然后存放在寄存器中，等待下一步处理，再经过无线发送无线zigbee模块将显示的数据打包发送给第二个模块。
第二个设计模块中，同样利用STC89C52单片机作为控制主体，先控制zigbee无线接收模块接收第一个模块发送的数据，然后将接收到数据在上位机上显示，整个过程就是这样。
2. 系统硬件构成系统硬件方面主要由单片机最小系统，温度传感器DS18B20，4位共阳极数码管，还有zigbee无线收发模块,上位机显示模块组成，目的在于实现温度的准确检测和无线收发所检测的温度数据。
3.单片机最小系统设计单片机最小系统的设计主要有五个部分组成，电源电路，复位电路，晶振电路，串口电路和控制主体的STC89C52单片机。
电源电路由一个六脚的按键开关，一个1K的电阻，一个10uF的极性电容和一个显示电路供电状态的发光二极管组成。
开关为了适应各种情况下能够方便供电，开关外接有一个USB接口和一个DC-5V的标准电源接口作为供电设备使用。
除此之外还设计了一个外接电源接口。
电源电路如图2所示。
图2 电源电路复位电路组成很简单，仅仅有4个小器件构成，一个是作为复位控制的四脚按键，一个10uF的极性电容，还有两个电阻，阻值分别为1K和10K。
电路与单片机的RST端口连接，电路上电后，按下按键控制系统复位。
具体电路如图3所示：图3 复位电路晶振电路更为简单，只有3个器件，一个11.0592Hz的晶振外加二个30PF的普通电容组成，晶振两端分别与单片机的XTAL1和XTAL2口相接。
电路如图4所示：图4 晶振电路串口电路主要利用MAX232来实现，MAX232是美信公司设计的一款单电源电平转换芯片，在本次设计中的使用的方法是在MAX232的1和3管脚之间，4和5管脚之间，2和16管脚之间，6和15管脚之间，还有16和16管脚之间全部加上一个0.1uF的电容，7和8管脚作为串口输入端，外接一个标准9孔串口母头，9和10管脚作为输出，分别与单片机的P3.0和P3.1连接。
这样就构成了与单片机连接，可以进行串口通信的串口电路。
具体电路图5所示：图5 串口电路单片机最小系统的主体部分使用的是STC89C52单片机，它是美国ATMEL公司生产的低电压，高性能的CMOS 8位单片机，片内寄存器可反复擦洗，含有32个可编程双向I/O口，3个16位定时/计数器，共8个中断源。
需要指出且注意的是，单片机在系统设计时，管脚EA要始终接高电平。
因为EA接高电平时，单片机读取内部程序存储器。
当扩展有外部ROM 时，读取完内部ROM后自动读取外部ROM,EA接低电平时，单片机直接读取外部ROM。
而设计中使用的STC89C52是有内部ROM的，所以此引脚始终接高电平。
一般在设计单片机最小系统时，大多会加上流水灯和独立键盘的设计，但是在我的毕业设计中把这些部分作了改进。
考虑到流水灯和独立键盘这些设计如果完整的加入就会造成一定的浪费，而且由于学校实验室的条件有限，PCB板的刻录存在很多问题，因此这些设备会大大增加硬件调试过程的难度，费时费力。
同时，在设计单片机最小系统时，考虑到不加入这些设备的话，以后又有可能需要用到。
所以中和上面各种因素，在最小系统的设计部分最后只是增加了二个独立键盘和二个LED发光二极管作为调试或需要时使用，同时，考虑到以后可能还会外接其它设备的介入，为了方便，特意留有两排20脚的单排插针外接端口，这样，设计的最小系统模块在需要时也可以控制其它外接装置。
使得设计模块更加灵活多用，不仅仅局限在本次毕业设计中使用，还可以留作以后的开发板学习。
最小系统的主体STC89C52如图6所示：图6 STC89C52管脚接线图4.数据显示模块设计数据显示电路使用的是的4位共阳极数码管，其内部结构图如下面图7所示：图7 数码管内部结构图该数码管共有12个管脚，其中11，7，4，2，1，10，5，3管脚分别对应数码管的A,B,C,D,E,F,G,DP段选位，与单片机的P0口连接，对应单片机的P0.0-P0.7口，用来控制数码管显示数值大小，6，8，9，12管脚控制数码管的位选，分别与单片机的P2.0-P2.4口连接，通过单片机指令选择需要显示数据的数码管位。
我们知道，在单片机的端口上电后会一直存在高电平，而数码管的位选正好是高电平有效，所以会导致在不需要使用数码管的时候，数码管依然会保持打开状态。
通常情况下会在单片机最小系统中使用锁存器与数码管连接，但是在这次设计中没有使用锁存器，而是改用在数码管与单片机端口连接之间加一个PNP三极管的方法，让三极管发射极接电源，基集与单片机端口连接，集电极与数码管连接，这样的设计就会导致单片机端口给低电平时才会选通数码管，不仅方便控制，而且电路设计简单。
设计原理图如图8所示：图8 数码管电路5. 信号采集模块设计信号采集部分主要由温度传感器DS18B20进行。
1.DSl8B20基本信息DSl8B20是美国DALLAS公司推出的智能化数字式温度传感器，全部传感组件及转换电路集成在一个三极管的集成电路中。
信息经过单线接口送入DSl8B20或从DSl8B20送出，因此从中央处理器到DSl8B20仅需连接一条线。
读，写和完成温度变换所需的电源可以由数据线本身提供，而不需要外部电源。
DSl8B20支持“一线总线”接口，测量温度范围为-55℃～+125℃，在-10～+85℃范围内，精度为±0.5℃。
现场温度直接以“单总线”的数字方式传输，大大提高了系统的抗干扰性。
DS1820温度传感器外观图和引脚图如图9所示，三个管脚定义如下：[10]①引脚1接地；②引脚2数字信号输入/输出；③引脚3接高电平5V高电平。
1）.特征：（1）独特的单线接口。
只需1个接口引脚即可通信（2）多个能力使分布式温度检测应用得以简化（3）不需要外部组件图9 DS18B20外观和引脚图（4）可用数据线供电（5）不需备份电源（6）测温范围从-55℃～+125℃，增量值为0.5℃（7）以9位数字值方式读出温度（8）用户可定义的，非易失性的温度告警设置（9）告警搜索命令识别和寻址温度在编定的极限之外的器件(温度告警情况)2）.引脚定义：（1）DQ为数字信号输入/输出端；（2）GND为电源地；（3）VDD为外接供电电源输入端（在寄生电源接线方式时接地）。
3）内部结构DSl8B20内部有四个主要部分：①64位光刻ROM数据存储器②温度传感器③非易失性电可擦写温度报警触发器TH、TL ④非易失性电可擦写设置寄存器。
除此之外还有告诉缓存存储器。
器件只有3根外部引脚，其中VDD和GND为电源引脚，另一根DQ线则用作]／O总线，因此称为一线式数据总线。
与单片机接口的每个I／O口可挂接多个DQVD图3.7 DS18B20内部结构（1）DS18B20内部4个主要的数据部件介绍：①光刻ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码。
64位光刻ROM的排列是：开始8位（28H）是产品类型标号，接着的48位是该DS18B20自身的序列号，最后8位是前面56位的循环冗余校验码（CRC=X8+X5+X4+1）。
光刻ROM的作用是使每一个DS18B20序列号都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。
②DS18B20中的温度传感器可完成对温度的测量，以12位转化为例：用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。
表3.4 DS18B20的温度格式表bit 7 bit 6 bit 5 bit 4 bit 3 bit 2 bit 1 bit 0 LS Byte 232221202--12-22-32-4 bit 15 bit 14 bit 13 bit 12 bit 11 bit 10 bit 9 bit 8 MS Byte S S S S S 262524这是12位转化后得到的12位数据，存储在18B20的两个8比特的RAM中，二进制中的前面5位是符号位，如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1再乘于0.0625即可得到实际温度。
DS18B20的温度格式如表3.4所示。
③DS18B20温度传感器的存储器DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的EEPRAM,后者存放高温度和低温度触发器TH、TL和结构寄存器。
④配置寄存器该字节各位的意义如表3.6：表3.6 配置寄存器结构TM R1 R0 1 1 1 1 1低五位一直都是1 ，TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式。
在DS18B20出厂时该位被设置为0，用户不要去改动。
R1和R0用来设置分辨率，如表3.7所示：（DS18B20出厂时被设置为12位）表3.7 温度值分辨率设置表（2）高速暂存存储器高速暂存存储器由9个字节组成，其分配如表2.6所示。
当温度转换命令发布后，经转换所得的温度值以二字节补码形式存放在高速暂存存储器的第0和第1个字节。
单片机可通过单线接口读到该数据，读取时低位在前，高位在后，数据格式如表1所示。
