机器人-腕部电机减速器同步带选型
第二章--机器人部分重要零部件设计
第二章机器人部分重要零部件设计2.1驱动电机及减速器的计算选型根据机器人外形尺寸图及设计要求里的机器人质量的限定，现粗略确定机器人各个零部件的质量如下：基座质量m1≤15kg，肩部质量m2≤10kg，大臂质量m3≤5kg，肘部质量m4≤5kg，小臂质量m5≤5kg，腕部质量m6≤2kg。
2.1.1腰部回转电机及减速器的选择当机械手运动到如下图所示的状态时，转矩最大。
所以，整个选型都以该状态下机械手的各个尺寸来计算。
图2-1 机械手转矩最大位置示意图腰部回转时，可以把肩、大臂、肘、小臂、腕等效为一个长方体，长a=1150mm，宽b=100mm，高c=100mm，其所受重力为270N。
根据平行轴定理，可得腰转轴的转动惯量为：J1=m12(a2+b2)+ml2式中：m=m2+m3+m4+m5+m6 l ——重心到腰转轴的距离所以，腰转转动惯量为：J1=2712(1.152+0.12)+27×0.52=9.748kg∙m2机器腰转从w0=0到w1=180°s⁄所需时间为t启一般为0.05~0.3s，取t启=0.3s，则启动转矩为：T1=J1×w1=J1w1−w0∆t=9.748×π0.3=102.03N∙m考虑摩擦力矩，则可假定T1=105N∙m，取安全系数为2，则谐波减速器所需输出的最小转矩T min1=2T1=210N∙m。
据此，选择北京中技克美谐波传动有限公司生产的机型100、XB1系列单级谐波减速器，其传动比为100，输出扭矩240N∙m，可满足力矩要求。
XB1−100系列组件的规格和额定数值见表2−1。
表2-1 XB1-100减速器的规格和额定功率设谐波减速器的传动功率为η=90%，则伺服电机所需输出力矩为：T out1=T min1i∙η=210100×0.9=2.33 N∙m根据输出力矩，选择日本富士伺服电机小惯量系列，型号为GYS751DC2−T2A，额定转速为3000r/min，额定功率750W，额定转速时转矩2.39N∙m，满足设计要求。
机器人-腕部电机减速器同步带选型2
d1 d2
2
d2 d1 2
4a0
256.44mm
由机械设计手册表格可以查出，选取长度代号为110的XL 型同步带，齿数为55，其节线长度为Lp=279.40mm
轴间距可调整
小带轮啮合a 齿a数0 ZLmp=26L，0 查 9表0 得11知.5Ta1=0510.5.1m7mN， m=0.22kg/m
谐波减速器：
1、传动比大 单级谐波齿轮传动的传动比，可达 i=70～ 500
2、体积小、重量轻 3、传动效率高、寿命长 4、传动平稳、无冲击，无噪音，运动精度高 5、由于柔轮承受较大的交变载荷，因而对柔轮材料的抗
疲劳强度、加工和热处理要求较高，工艺复杂。
考虑：
1、由于是腕部减速器选型，直接关系到工业机器人运动 的精度问题
由机械设计手册查得载荷修正系数为KA=2.0，因为未使 用张紧轮，又是减速传动，故附加修正系数为0.则设计功
率Pd=KA·P=2×1.1995=2.4W，根据同步带选型图可以选
定为XL型同步带，对应P b=5.08mm。由XL型和小带轮
转速可以确定小带轮齿数 Z min=10，我们可以选取为
12，小带轮的节圆直径
=19.4mm
选定同步带传动比为i=1.5，则大带轮齿数Z2=i·Z1=18，大 带轮节圆直径d2=29.12，带速v
v d1n1 19.4 60 0.061m / s
由0.7（d16+0d2）10<00a0<2(6d01+d120)0，0 可以初选a0=90mm，
带长及齿数：
L0
2a0
2、腕部回转，不是单一方向的转动，所以可能会承受交 变载荷，由上面第5条特点可以看出，谐波减速器还是比 较理想的，所以可以选择谐波减速器。
机器人运维员理论题库(多选)
机器人运维员理论题库（多选）下列传感器可归于机器人外部传感器的有（）。
触觉传感器(正确答案)应力传感器(正确答案)力学传感器接近度传感器(正确答案)机器人控制系统按其控制方式可以分为（）。
力控制方式(正确答案)轨迹控制方式(正确答案)示教控制方式(正确答案)运动控制方式机器人的精度主要依存于（）。
控制算法误差(正确答案)分辨率系统误差(正确答案)机械误差(正确答案)传动误差人社部发布有关工业机器人的新职业是（）。
工业机器人系统操作员(正确答案)工业机器人操作调整工工业机器人系统运维员(正确答案)工业机器人装调维修工（）是国产品牌机器人。
ABB 机器人新松机器人(正确答案)埃夫特机器人(正确答案)发那科机器人（）是基于工业以太网协议的通讯方式。
ProfiNet(正确答案)Ethercat(正确答案)Powerlink(正确答案)ProfibusDP（）是直流电动机的调速方式。
改变电枢电压(正确答案)改变电源频率改变励磁电流(正确答案)改变极对数工业机器人连续轨迹控制式适用于（）等作业。
焊接(正确答案)喷涂(正确答案)检测(正确答案)上下料工业机器人点位控制式适用于（）等作业。
上下料(正确答案)点焊(正确答案)卸运(正确答案)喷涂工业机器人一般由（）等部分组成。
操作机(正确答案)驱动装置(正确答案)控制系统(正确答案)数控机床(正确答案)笛卡尔坐标系包括（）。
世界坐标系(正确答案)基坐标系(正确答案)工具坐标系(正确答案)工件坐标系(正确答案)工业机器人的执行机构由（）组成。
末端执行器(正确答案)手腕(正确答案)手臂(正确答案)机座(正确答案)工程制图中，图样的尺寸一般不以（）为单位。
mmcm(正确答案)dm(正确答案)m(正确答案)下列选项中，（）传感器属于触觉传感器。
接触觉(正确答案)热敏电阻压力传感器(正确答案)光电传感器工业机器人控制系统的硬件主要组成部分有（）。
控制器(正确答案)传感装置(正确答案)驱动装置(正确答案)减速装置三相交流异步电动机的调速方式一般包括（）调速。
机器人机械手的有限元分析及相关控制的研究(长沙理工2014优秀论文)
第 1 关节
电机自带
结合机器人机械手的工作状况，选择如表 3-3 所示电机和减速机构。
3.4 机器人结构设计
图 3.3 各关节结构图
4 机器人关键部件的有限元分析
4.1 机器人关键部件有限元模型的建立
-3-
4.1.1 基座、大臂、小臂实体模型的简化 通常对于实体模型的细节进行一定的几何简化，尽量忽略一些不必要的细节，去除一些与分析意图影响不大的零件 及特征，以利于有限元分析。
-3
图 3.2 关节的极限位置图 3.2.2 各关节功率估算 电机功率计算采用公式 又有 n＝ω×60/2 π 得到如下计算结果（单位 W） ： 表 3-2 各关节极限力矩和功率计算结果 关节号 极限力矩（N·m） 计算功率（W） 7 2.400 12.0 6 3.213 32.1 5 3.675 30.6 4 26.435 164.2 3 22.638 189.3 2 51.451 430.1 1 64.345 750.3
1.引言
机器人技术是现代科学技术高度集成和交融的产物，它涉及机械、控制、电子、传感器、计算机、生物学、人工智 能等众多学科领域，是当代最具代表性的机电一体化技术之一 。随着科技的日益先进，消费者的生活不断的得到提高。 然而，人们对生活的品质要求却越来越高。本课题就是在这样一个背景下展开工作的。 目前，市场上大型工业机器人已经日趋成熟。而对于贴近人们生活层面的小型机器人机械手却很稀少，而我国在这 一方面存在更大的空缺。将工业机器人小型化，引入人们的生活做一些必要的工作，将大大提高人们的生活品质。
（3-1）
极限位置的速度和加速度由表 2-2 所示。 （1） 第 7 关节力矩
图 3.1 第 7 关节传动示意图 -2-
第 6 关传动示意节图
工业机器人的电机与减速器选型优化
DOI:10.19551/ki.issn1672-9129.2021.03.033工业机器人的电机与减速器选型优化曾雪莲(福建船政交通职业学院㊀福州㊀350007)项目:福建省中青年教师教育科研项目:工业机器人关节用新型减速器的设计及研究(编号JAT191188)摘要:电机及减速器是工业机器人的核心部件,在市场上的种类很多㊂应用于工业机器人的电机及减速器具有高精度㊁高承载力及体积小等要求㊂因此,常规电机与减速器不具备满足工业机器人应用需求的性能㊂需要通过实验分析,优化工业机器人电机减速器的选型㊂本文运用动力学仿真分析及校核参数,初步确定两者选型,结合实验数据对比㊂验证参数仿真分析方法的准确性,最终确定选型,为工业机器人电机与减速器选型优化提供参考㊂关键词:工业机器人;电机;减速器中图分类号:TP242.2㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2021)03-0032-01㊀㊀1㊀工业机器人的电机与减速器技术背景工业机器人电机及减速器制造领域中,日本一直处于领先地位,上世纪五六十年代已进行了许多齿轮减速器理论性研究工作㊂到80年代,多种新型电机及新结构减速器研究,已经形成系列产品,并申请了多类专利㊂相关线图结果等一系列理论,能够测算出,减速器侧隙数比波动与扭转振动的关系㊁推算摆线齿轮齿廓的参数方程式㊁利用几何方法研究摆线行星结构减速器的传动精度㊁考虑多级传动多摆线齿轮传动和多曲柄轴结构等㊂这些技术内容,构造了主要的电机㊁减速器动力学数学模型,并在此理论基础上,讨论了零部件加工误差㊁装配误差间隙侧隙对电机及减速器精度的影响㊂国内针对工业机器人的电机与减速器研究,借助结构高精度设计理论及方法,逐步建立了计算机间隙回差的数学模型体系㊁高精度高承载受力分析数学模型,在工业机器人电机与减速器动力学仿真方面取得了一定的成果㊂重点关注电机的最高转速㊁最大转矩㊁最大转动惯量㊁功率等参数的校核,减速器的额定扭矩㊁启停容许扭矩㊁容许弯矩㊁瞬间最大容许弯矩㊁传动比等参数的对比㊂2㊀动力学研究方法工业机器人动力学方程,极为复杂,在进行具体动力学研究的过程中,要考虑整个空间位置㊁运动关节的力矩分布情况,或对于工业机器人原型路径力矩进行考量㊂由于其计算量庞大,因此,在考虑牛顿欧拉法㊁拉格朗日法㊁高司法㊁凯恩法㊁罗伯逊威登保法基础上,本文利用adams软件,进行仿真计算求解,以避免大量矩阵方程增加的计算量㊂该软件主要功能,包括多刚体系统动力学理论建立系统动力学方程,通过方程计算,能够在动力学研究方面,系统分析虚拟机械动力学数据,通过输入仿真数据,快速输出位移速度㊁加速度㊁反作用力㊁力矩等数据曲线,从而为确认电机与减速器选型,提供动力学数据参考㊂3㊀动力学仿真方法根据理论力学,求得电机转矩平衡杆件自身重力,T g以及惯性矩T a等㊂对机器人所需最大速度㊁最大转矩㊁最大功率关系进行求解㊂在机器人全局范围内,列举所有可能的试验数据,从而进行机器人各关节峰值转矩T m a x的求解㊂只考虑转矩平衡杆件自身重力T g及惯性矩T a,其余忽略不计,则T m a x计算公式为T m a x=T g+T a㊂结合机器人实操情况,以及在工作过程中选定的特定工作路径,以及该路径在工作空间中所处的极限位置㊁极限工况,完成动力学仿真㊂根据公式确定电机及减速器在T m a x,也就是各关节峰值转矩状态下,需保持最大速度稳定运行㊂4㊀虚拟样机的建模与简化通过Solidworks软件进行建模,考虑以下简化部分,将机器人装配为零位状态㊂(1)机器人各转轴运动过程中,处于相对静止状态㊂且密度相同的零件建模为一个统一的零件体㊂(2)根据减速器比例,将其划分为两个部分,一部分与电机连接;另一部分与输出端零件连接㊂(3)建模过程中,根据模型装配情况,设置相对位置㊁杆长参数㊁零件质量属性等㊂5㊀虚拟样机模型的导入与设置将虚拟样机的建模数据另存为,后在adams软件中打开,统一设置各参数单位㊂通过设置零件密度,赋予零件质量属性,所有与力矩相关的单位,均以牛米(Nm)作为统一单位㊂此外在连接器中,选择设置零件之间的约束关系,底座与地面设置为固定约束㊁机器人各关节与电机㊁减速器连接,设置为旋转约束㊂最后根据电机个数,针对机器人各关节相对运动,添加运动参数及指令㊂6㊀驱动函数的设置选择所需设置的运动参数及指令,在步骤中选择Veloci-ty,在时效中中输入驱动函数STEP(time,0,0d,1.5,150d)+ STEP(time,2.5,0d,4,-150d),此函数表示关节运动0~1.5 s期间,该关节电机及减速器控制速度为0ʎ/s,逐渐加速到150ʎ/s;关节运动1.5~2.5s期间,保持150ʎ/s速度转动;关节运动2.5~4s期间,速度由150ʎ/s逐渐减速为0ʎ/s㊂为求得最大的转矩,需要满足最大重力矩与最大惯性矩的叠加,因此机器人位姿要求达到极限状态,速度要求达到最大速度㊂7㊀仿真与数据处理设置仿真时间为4,仿真步数为400,根据导出的数据曲线与传动关系,可以得知机器人在某一位姿和速度下,电机所需输出的转矩与速度㊁减速器的受力情况,以此来校核电机和减速器的选型㊂8㊀仿真数据与实验数据对比选择六关节机器人为仿真对象,对比相同工况下第二关节所需输出最大转矩的仿真结果与实验结果㊂设置初始位姿为机器人大小臂伸展至最大距离处,此时,机器人整体的质心偏离第一关节轴回转中心,偏离率达到最大值㊂此时将第二关节回转,可使第二关节在较短的时间内,在反重力方向,旋转加速到速度最大值,电机所需输出转矩最大㊂通过仿真实验,呈现仿真实验数据为:最大转矩为1268Nm,65%传动效率下,电机输出转矩为18.6Nm㊂测试实验启动时最大电流为27.23A,电机额定电流为11.2A,额定转矩为8 Nm,则电机输出最大转矩约为27.23/11.2ˑ8=19.45Nm,低于电机最大转矩24N㊃m㊂9㊀结语仿真数据结果与实验数据在换算后结果较为接近,误差率在10%以内,仿真分析结果数据对后期选型优化具有参考意义㊂参考文献:[1]工业机器人减速器RV320的修形参数优化与工艺性研究[D].天津大学,2013.[2]吴泽龙.工业机器人的电机与减速器选型优化[J].机电信息,2019:17+19.[3]张振强,王东峰,赵洋,焦春照,张浩洋,王宝磊.工业机器人用减速器轴承的开发与应用[J].机械工程师, 2015:130-132.㊃23㊃。
机械手腕部设计-毕业设计

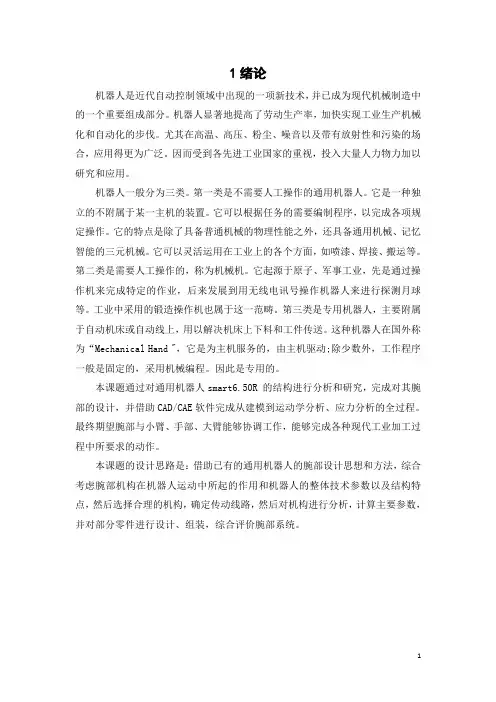

1绪论机器人是近代自动控制领域中出现的一项新技术，并已成为现代机械制造中的一个重要组成部分。
