光伏电站运维ppt课件
合集下载
“光伏电站运维”职业技能等级证书1+x(初级)师资培训PPT：光伏电站通讯装调实训
“F2 00”表示为校验位； 注：在发射区输入地址：63 04 0B BC 00 19，点击发送区1“校 验”选择“16 CRC，低字节在前”，点击确定自动获取检验 位”FA 42”; 则：对应地址码为63 04 0B BC 00 19 FA 42
诚信 专业 创新 共赢
04
电表通讯装调
basic operation
e) 将正极熔断器输出的电源线按顺序分别穿过电流传 感器模块；
基本操作
诚信 专业 创新 共赢
按键操作
主控模块共有四个按键“ESC”“-”“+”“SET”, 其作用如下：
“ESC”键用来返回默认界面和取消参数设置； “SET”键用来进入参数设置模式，选择需要设置 的参数和完成参数的设置； “+”、“-”键用来进行翻屏和参数的调整；
b) 在发送区1输入地址：01 04 01 51 00 06 20 25（举例）
c) 打开串口后点击发送区1”手 动发送“，如通讯设置和连接 正常会显示一连串数字，如无 显示则表明通讯异常；
调试步骤
地址码设置方法： 01 04 01 51 00 06 20 25 “01”表示主控模块地址码，地址范围为1~247（默认为247）； 注：主控模块地址需进行16进制转换； 举例： 如主控模块从机地址码为247时，则对应16进制为F7（可用电脑 自带计算机软件程序员模式进行换算），则对应地址码为”F7 04 0B BC 00 19 XX XX；
光伏电站通讯装调实训指南
“光伏电站运维”职业技能等级证书（初级）师资培训
器通讯装调
电表通讯装调
01
概述
Project development background
概述
提升光伏系统效率，降低运维成本
诚信 专业 创新 共赢
04
电表通讯装调
basic operation
e) 将正极熔断器输出的电源线按顺序分别穿过电流传 感器模块；
基本操作
诚信 专业 创新 共赢
按键操作
主控模块共有四个按键“ESC”“-”“+”“SET”, 其作用如下：
“ESC”键用来返回默认界面和取消参数设置； “SET”键用来进入参数设置模式，选择需要设置 的参数和完成参数的设置； “+”、“-”键用来进行翻屏和参数的调整；
b) 在发送区1输入地址：01 04 01 51 00 06 20 25（举例）
c) 打开串口后点击发送区1”手 动发送“，如通讯设置和连接 正常会显示一连串数字，如无 显示则表明通讯异常；
调试步骤
地址码设置方法： 01 04 01 51 00 06 20 25 “01”表示主控模块地址码，地址范围为1~247（默认为247）； 注：主控模块地址需进行16进制转换； 举例： 如主控模块从机地址码为247时，则对应16进制为F7（可用电脑 自带计算机软件程序员模式进行换算），则对应地址码为”F7 04 0B BC 00 19 XX XX；
光伏电站通讯装调实训指南
“光伏电站运维”职业技能等级证书（初级）师资培训
器通讯装调
电表通讯装调
01
概述
Project development background
概述
提升光伏系统效率，降低运维成本
光伏电站的运行和维护PPT资料(完整版)
三、光伏电站的主要设备及其功能
3、并网逆变器
逆变器满足以下要求：
a)并网逆变器的功率因数和电能质量应满 足电网要求。
b)逆变器额定功率应满足用于海拔高度的 要求，其内绝缘等电气性能满足要求。
c)逆变器使用太阳电池组件最大功率跟踪技术(MPPT)。
d)逆变器具有极性反接保护、短路保护、孤岛效应保护、过温保护 、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网 过欠压、电网过欠频、光伏阵列及逆变器本身的接地检测及保护功能 等。
汇流箱的电气原理框图如下图所示
光伏阵列防雷汇流箱
电池串列1(+) 电池串列2(+) 电池串列3(+) 电池串列4(+) 电池串列5(+) 电池串列6(+)
电池串列1(-) 电池串列2(-) 电池串列3(-) 电池串列4(-) 电池串列5(-) 电池串列6(-)
高压熔丝+ Nhomakorabea断路器
-
-
-
-
-
-
-
防雷器
直流输出(+)
a）光伏组件存在玻璃破碎、背板灼焦、明 显的颜色变化；
b）光伏组件中存在与组件边缘或任何电路 之间形成连通通道的气泡；
c）光伏组件接线盒变形、扭曲、开裂或烧 毁，接线端子无法良好连接。
3）光伏组件上的带电警告标识不得丢失。
五、光伏电站的日常维护
1、组件和支架的维护：
4）使用金属边框的光伏组件，边框和支架 应结合良好，两者之间接触电阻应不大于4Ω ，边框必须牢固接地。
直流输出(-) 接地
上图所示之光伏阵列防雷汇流箱为6路输 入，针对具体设计情况需求，输入电池串 列可相应增加或减少。

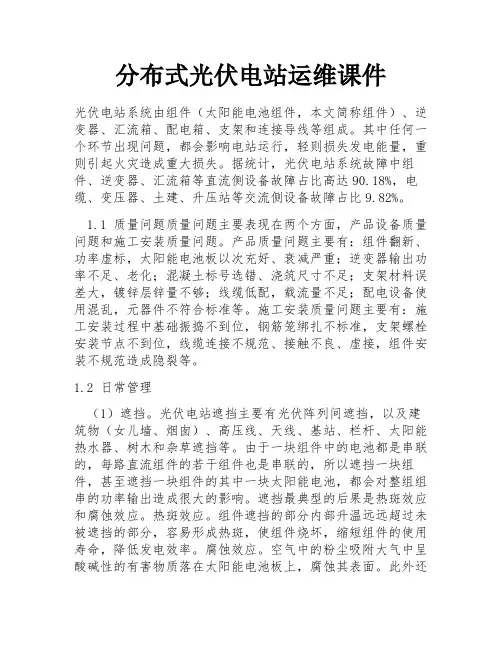

分布式光伏电站运维课件
分布式光伏电站运维课件光伏电站系统由组件（太阳能电池组件，本文简称组件）、逆变器、汇流箱、配电箱、支架和连接导线等组成。
其中任何一个环节出现问题，都会影响电站运行，轻则损失发电能量，重则引起火灾造成重大损失。
据统计，光伏电站系统故障中组件、逆变器、汇流箱等直流侧设备故障占比高达90.18%，电缆、变压器、土建、升压站等交流侧设备故障占比9.82%。
1.1 质量问题质量问题主要表现在两个方面，产品设备质量问题和施工安装质量问题。
产品质量问题主要有：组件翻新、功率虚标，太阳能电池板以次充好、衰减严重；逆变器输出功率不足、老化；混凝土标号选错、浇筑尺寸不足；支架材料误差大，镀锌层锌量不够；线缆低配，载流量不足；配电设备使用混乱，元器件不符合标准等。
施工安装质量问题主要有：施工安装过程中基础振捣不到位，钢筋笼绑扎不标准，支架螺栓安装节点不到位，线缆连接不规范、接触不良、虚接，组件安装不规范造成隐裂等。
1.2 日常管理（1）遮挡。
光伏电站遮挡主要有光伏阵列间遮挡，以及建筑物（女儿墙、烟囱）、高压线、天线、基站、栏杆、太阳能热水器、树木和杂草遮挡等。
由于一块组件中的电池都是串联的，每路直流组件的若干组件也是串联的，所以遮挡一块组件，甚至遮挡一块组件的其中一块太阳能电池，都会对整组组串的功率输出造成很大的影响。
遮挡最典型的后果是热斑效应和腐蚀效应。
热斑效应。
组件遮挡的部分内部升温远远超过未被遮挡的部分，容易形成热斑，使组件烧坏，缩短组件的使用寿命，降低发电效率。
腐蚀效应。
空气中的粉尘吸附大气中呈酸碱性的有害物质落在太阳能电池板上，腐蚀其表面。
此外还会使阳光在其表面形成漫反射，使实际到达太阳能电池表面的能量变小，发电效率自然降低。
（2）灰尘与积雪。
灰尘就是悬浮在空气的微粒，来源于汽车尾气、工业污染、土壤扬尘等。
组件安装于室外表面很容易沾染灰尘。
不仅是灰尘，鸟粪、沙土、植物树叶、建筑溅渍、油污等，都会影响组件的发电效率。
光伏运维年终工作总结PPT
05
成本控制与经济效益 评估
运营成本分析及优化策略
运营成本构成
分析光伏电站运营成本的主要构成部分，如设备维护、人工巡检、 清洗保洁等。
运营成本优化
探讨降低运营成本的策略，如提高设备效率、减少维护频次、引入 智能运维技术等。
运营成本对比
与行业内其他光伏电站进行运营成本对比，找出差距并制定改进措施 。
政策导向
密切关注光伏行业相关 政策动态，确保关键任 务指标符合
设备更新改造
针对老旧设备，制定详细的更新改造方案，提高光伏电站的运行效率。
02
智能化升级
推进光伏电站智能化升级，提高设备自动化水平，降低运维成本。
03
安全保障措施
完善安全保障措施，确保光伏电站的安全稳定运行。
02
光伏设备维护管理
设备巡检及故障处理情况
巡检计划执行
严格按照年度、季度和月度巡检 计划进行设备巡检，确保设备正
常运行。
故障发现与处理
通过巡检及时发现并处理设备故障 ，降低设备停机时间，提高设备利 用率。
巡检记录与报告
规范巡检记录，定期汇总巡检报告 ，为设备维护管理提供数据支持。
设备预防性维护计划执行
应充足。
备件库存管理
建立备件库存管理制度，规范备 件采购、入库、出库、盘点等流
程，确保备件库存数据准确。
备件采购策略
与供应商建立长期合作关系，确 保备件供应稳定；同时，关注市 场动态，合理调整备件采购价格
，降低采购成本。
03
光伏系统运行性能提 升
系统效率监测及优化措施
01
02
03
04
监测设备运行状态
收入来源拓展途径探讨
1 2
SUN华为光伏运维培训材料 ppt课件
操作逆变器出现失败的情况，影响逆变器正常工作
逆变器内部电路出现损坏
同类告警 DC输入电压高 组串1~6异常 组串1~6反接 电网电压异常 电网频率异常
绝缘阻抗低 残余电流检测异常
接地异常 直流电路异常 逆变电路异常 内部温度过高 软件版本不匹配 内部通讯故障
Flash故障 升级失败
系统故障
9
SUN2000-50KTL-C1逆变器维护-常见故障分析
31
SUN2000-50KTL-C1逆变器介绍
SUN2000 产品是三相组串型光伏并网逆变 器，主要功能是将光伏组串产生的直流电转 换成交流电并馈入电网。
型号
额定输出功率
SUN2000-50KTL 46kW
SUN2000-50KTL-C1 47.5kW
额定输出电压 480V 500V
4
SUN2000-50KTL-C1逆变器介绍
p 告警分类
类别
定义
组串侧告警
组串出现异常给出的告警，不影响逆变器功能
电网侧告警
电网侧告警，逆变器需要脱离电网，可自动恢复
安全类告警
保证逆变器与操作人员安全
内部电路告警
由于外部因素或者操作不当导致内部电路出现告警， 保护内部电路安全，可自动恢复
次要故障告警 操作类告警 内部故障告警
逆变器的某些功能电路出现故障，会影响该部分功能， 但不影响正常发电
（1）维护腔门 （2）LED 指示灯 （3）主机 面板
5
SUN2000-50KTL-C1逆变器介绍
SUN2000 通过8 路PV 组串输入接入逆变器，在逆变器内部组合为4 路 MPPT 电路对组串进行最大功率点跟踪，再通过逆变电路实现直流电 到三相交流电的转换，并且在直流、交流侧支持浪涌保护功能。
逆变器内部电路出现损坏
同类告警 DC输入电压高 组串1~6异常 组串1~6反接 电网电压异常 电网频率异常
绝缘阻抗低 残余电流检测异常
接地异常 直流电路异常 逆变电路异常 内部温度过高 软件版本不匹配 内部通讯故障
Flash故障 升级失败
系统故障
9
SUN2000-50KTL-C1逆变器维护-常见故障分析
31
SUN2000-50KTL-C1逆变器介绍
SUN2000 产品是三相组串型光伏并网逆变 器，主要功能是将光伏组串产生的直流电转 换成交流电并馈入电网。
型号
额定输出功率
SUN2000-50KTL 46kW
SUN2000-50KTL-C1 47.5kW
额定输出电压 480V 500V
4
SUN2000-50KTL-C1逆变器介绍
p 告警分类
类别
定义
组串侧告警
组串出现异常给出的告警，不影响逆变器功能
电网侧告警
电网侧告警，逆变器需要脱离电网，可自动恢复
安全类告警
保证逆变器与操作人员安全
内部电路告警
由于外部因素或者操作不当导致内部电路出现告警， 保护内部电路安全，可自动恢复
次要故障告警 操作类告警 内部故障告警
逆变器的某些功能电路出现故障，会影响该部分功能， 但不影响正常发电
（1）维护腔门 （2）LED 指示灯 （3）主机 面板
5
SUN2000-50KTL-C1逆变器介绍
SUN2000 通过8 路PV 组串输入接入逆变器，在逆变器内部组合为4 路 MPPT 电路对组串进行最大功率点跟踪，再通过逆变电路实现直流电 到三相交流电的转换，并且在直流、交流侧支持浪涌保护功能。
《光伏电站运行与维护》课件——模块3 光伏电站巡检与维护
无功功率在电网中会造成电压降落(感性电抗时)或电压升高(容性电抗时)和焦耳(电阻发热)损失，却不 能做出有效的功。
子任务10 SVG静止无功发生器巡检
一、无功功率补偿电容的原理
无功功率的分类 感性无功:电流矢量滞后于电压矢量90°，如电动机、变压器、晶闸管变流设备等。 容性无功:电流矢量超前于电压矢量90°，如电容器、电缆输配电线路等。
子任务10 SVG静止无功发生器巡检
移动商务
一、无功功率补偿电容的原理检
无功功率补偿的常见方法
(1）并联电容器组 电力电容器是一种静止的无功补偿设备。它的主要作用是向电力系统提供无功功率，提高功率因数。采用就地无功补偿 ，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。 (2)静止无功补偿器 静止无功补偿器是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装置。它是将可控的电抗器和电力电容器( 固定或分组投切)并联使用。电容器可发出无功功率(容性的)，可控电抗器可吸收无功功率(感性的)。通过对电抗器进行 调节，可以使整个装置平滑地从发出无功功率改变到吸收无功功率(或反向进行)，并且响应快速。 (3)同步补偿 运行于电动机状态，不带机械负载也不带原动机，只向电力系统提供或吸收无功功率的同步电机。用于改善电网功率因 数，维持电网电压水平。
子任务10 SVG静止无功发生器巡检
移动商务
任务目标 任务实施 任务总结
任务实施
检查步骤： 6.检查线圈垂直通风道是否畅通。 7.检查SVG控制盘微机运行正常，无异常报警和故障信息，故障录波器运行正常。 8.检查导线接头，确认无打火、过热现象。 9.每天进行一次夜间熄灯检查，查看系统中是否有电晕产生及局部放电现象。 10.供电系统不正常时要增加检查次数，气候恶劣时应进行特殊检查。
子任务10 SVG静止无功发生器巡检
一、无功功率补偿电容的原理
无功功率的分类 感性无功:电流矢量滞后于电压矢量90°，如电动机、变压器、晶闸管变流设备等。 容性无功:电流矢量超前于电压矢量90°，如电容器、电缆输配电线路等。
子任务10 SVG静止无功发生器巡检
移动商务
一、无功功率补偿电容的原理检
无功功率补偿的常见方法
(1）并联电容器组 电力电容器是一种静止的无功补偿设备。它的主要作用是向电力系统提供无功功率，提高功率因数。采用就地无功补偿 ，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。 (2)静止无功补偿器 静止无功补偿器是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装置。它是将可控的电抗器和电力电容器( 固定或分组投切)并联使用。电容器可发出无功功率(容性的)，可控电抗器可吸收无功功率(感性的)。通过对电抗器进行 调节，可以使整个装置平滑地从发出无功功率改变到吸收无功功率(或反向进行)，并且响应快速。 (3)同步补偿 运行于电动机状态，不带机械负载也不带原动机，只向电力系统提供或吸收无功功率的同步电机。用于改善电网功率因 数，维持电网电压水平。
子任务10 SVG静止无功发生器巡检
移动商务
任务目标 任务实施 任务总结
任务实施
检查步骤： 6.检查线圈垂直通风道是否畅通。 7.检查SVG控制盘微机运行正常，无异常报警和故障信息，故障录波器运行正常。 8.检查导线接头，确认无打火、过热现象。 9.每天进行一次夜间熄灯检查，查看系统中是否有电晕产生及局部放电现象。 10.供电系统不正常时要增加检查次数，气候恶劣时应进行特殊检查。
光伏发电运维安全培训内容课件
防雷措施：设置 避雷针、避雷带、 避雷器等设备
接地系统：确保设 备接地良好，防止 雷电流进入设备
监测与维护：定期检 查防雷设备的性能和 状态，及时维修或更 换损坏的设备
PART 05
光伏电站安全事 故案例分析
事故案例介绍
案例一：某光伏 电站因设备故障 导致火灾，造成 严重损失
案例二：某光伏 电站因操作不当 导致人员伤亡
环境污染风险：加强环保措施，减少废气、 废水、废渣排放，定期检测环境质量
安全操作规程及注意事项
添加标题 穿戴安全防护设备：如安全帽、安全鞋、防护手套等
添加标题 遵守安全操作规程：如操作前检查设备、遵守操作顺序等
添加标题
避免接触带电设备：如避免接触光伏组件、逆变器等带电 设备
添加标题
定期进行设备检查和维护：如定期检查光伏组件、逆变器、 电缆等设备的运行情况，及时处理故障和隐患
电站安全评估方法与流程
评估目的：确保光伏电站的安全运行
评估流程：制定评估计划、实施评估、分析 评估结果、提出改进措施、跟踪作 安全等
评估周期：根据电站实际情况确定，一 般每年进行一次
评估方法：现场检查、资料审查、人员访 谈等
评估结果应用：作为电站安全管理和改 进的依据，提高电站安全水平。
工商业屋顶光伏发电：在工商业建筑的屋顶 上安装光伏发电系统，降低企业的电费支出。
光伏农业：将光伏发电与农业相结合， 实现农业的绿色、可持续发展。
光伏电站：建设大型光伏电站，提供清 洁、可再生的电力。
光伏建筑一体化（BIPV）：将光伏发电系统 与建筑相结合，实现建筑与环境的和谐共生。
PART 03
光伏电站安全基 础知识
安全标识及防护用品
安全标识：包括警示牌、警示线、警示灯等，用于提醒工作人员注意安全
光伏电站运维ppt课件
04
光伏电站的维护与保养
定期维护与保养的重要性
01
02
03
提高设备运行效率
定期的维护和保养可以确 保光伏电站设备始终处于 良好的工作状态，从而提 高设备的运行效率。
延长设备使用寿命
通过定期的维护和保养， 可以有效地延长光伏电站 设备的使用寿命，降低更 换设备的成本。
保障安全运行
维护和保养可以及时发现 并解决潜在的安全隐患， 确保光伏电站的安全运行 。
故障处理的注意事项和安全要求
严格遵守安全操作规程
在进行故障处理时，必须遵守相关安全操作规程，确保人员和设 备安全。
备用电缆和备件的检查
在处理电缆故障时，应提前检查备用电缆和备件的质量和规格是否 符合要求，避免出现二次故障。
定期维护和保养
为了减少故障发生的概率，应定期对光伏电站的各个设备和系统进 行维护和保养。
维护与保养的内容和要求
清洁设备表面
检查设备连接
定期清洁光伏板和其他设备的表面，去除 灰尘和污垢，保持设备良好的散热性能。
定期检查设备的连接是否紧固，防止因连 接Fra bibliotek动导致的设备故障。
检查设备运行状态
更新磨损部件
通过监测设备的运行参数和状态，及时发 现异常情况并进行处理。
对设备的磨损部件进行定期更换，确保设 备的正常运行。
组件热斑现象
由于组件表面污秽或遮挡，导致组件局部温度升高，影响 发电效率。处理措施包括清洁组件表面、修复破损的玻璃 盖板等。
逆变器故障
逆变器是光伏电站的重要设备之一，常见的故障包括电气 元件损坏、散热不良等。处理措施包括更换损坏的电气元 件、改善散热环境等。
电缆故障
电缆是光伏电站的能源传输通道，常见的故障包括电缆破 损、绝缘层老化等。处理措施包括更换破损的电缆、加强 电缆的维护和保养等。
光伏电站运维ppt课件
直流汇流箱的介绍
ppt课件.
6
光伏地面电站系统概况
直流汇流箱的介绍
ppt课件.
7
光伏地面电站系统概况
直流汇流箱的介绍
ppt课件.
8
光伏地面电站系统概况
直流汇流箱的介绍
ppt课件.
9
光伏地面电站系统概况
直流配电柜的介绍
ppt课件.
10
光伏地面电站系统概况
直流配电柜的介绍
ppt课件.
11
光伏地面电站系统概况
逆变器的介绍
ppt课件.
12
光伏地面电站系统概况
逆变器的介绍
ppt课件.
13
光伏地面电站系统概况
逆变器的介绍
ppt课件.
14
光伏地面电站系统概况
逆变器的介绍
ppt课件.
15
光伏地面电站系统概况
逆变器的介绍
集中式逆变器的缺点
ppt课件.
16
光伏地面电站系统概况
逆变器的介绍
ppt课件.
17
光伏地面电站系统概况
ppt课件.
42
光伏电站运维安全
岗位责任制
1进行倒闸操作和事故处理。 2按时巡视设备、抄录表记、填写记录运行状态。 3监视控制盘上的仪表指示和信号灯的指示情况，逆变器的运 行情况，调整技术参数，确保功率因数、电压质量和发电量， 检查信号。 4保管好工具、仪表、钥匙及备件。 5发现和及时处理缺陷、并做好记录，正确处理并及时汇报。 6确保变配电系统安全运行，逆变器正常运行。
9、凡属中调、地调调管的设备，未接有关调度值班人员的指令，值班 人员均不得自行操作或自行改变设备状态。但在电网出现紧急情况， 对人身和设备安全构成威胁时，值班人员应按现场规定处理，处理后 应立即向相关调度部门值班调度汇报。
