PART 02
ABB变频器产品介绍
ABB变频器系列概述
ACS880系列
高性能、多功能的变频器,适用于各种工业应用。具有先 进的控制算法和丰富的功能选项,可实现高精度、快速响 应的速度和转矩控制。

ABB变频器操作说明和主要参数

ABB变频器操作说明和主要参数

ABB变频器操作说明和主要参数在工业自动化领域,变频器扮演着至关重要的角色,它能够实现对电机转速的精确控制,从而达到节能、提高生产效率和优化工艺的目的。

ABB 作为全球知名的电气设备供应商,其变频器产品以性能稳定、功能强大而备受青睐。

下面将为您详细介绍 ABB 变频器的操作说明和主要参数。

一、操作前的准备在操作 ABB 变频器之前,首先需要确保以下几点:1、了解设备的基本信息,包括型号、额定功率、输入输出电压等。

2、检查变频器的安装环境,确保通风良好、无灰尘和湿气,并且周围没有强磁场干扰。

3、确认电源线和控制线的连接正确无误,接地良好。

二、操作面板介绍ABB 变频器通常配备有操作面板,通过操作面板可以方便地进行参数设置、运行控制和状态监测。

操作面板上的主要按键和功能包括:1、启动/停止键:用于启动和停止变频器的运行。

2、方向键:用于在菜单中选择不同的选项和参数。

3、确认键:用于确认所选择的选项或参数。

4、数字键:用于输入数值。

5、显示屏:用于显示各种参数、状态信息和故障代码。

三、参数设置参数设置是变频器操作中的关键环节,正确设置参数可以确保变频器的正常运行和满足实际应用需求。

以下是一些常见的主要参数及其设置方法:1、电机参数电机额定功率:根据电机铭牌上的功率值进行设置。

电机额定电压:输入电机的额定电压。

电机额定电流:按照电机铭牌上的电流值设定。

电机额定转速:设置电机的额定转速。

2、频率参数上限频率:限制变频器输出的最高频率。

下限频率:设定变频器输出的最低频率。

基准频率:通常为电机的额定频率。

3、加速时间和减速时间加速时间:从 0 频率加速到设定频率所需的时间。

减速时间:从设定频率减速到 0 频率所需的时间。

4、控制方式选择 V/F 控制、矢量控制等不同的控制方式,根据实际应用场景进行选择。

5、保护参数过流保护:设置电机允许的最大电流值,超过此值变频器将停止输出。

过载保护:根据电机的过载能力设置相应的保护参数。

ABB变频器操作说明和主要参数

ABB变频器操作说明和主要参数

ABB变频器操纵说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。

图4—42 ABB键盘(退出/实际)(菜单)(上下传/功能)(传动选择)(快上)(上)(快下)(下)(确定)(远近)(复位)(给定)(启动)(正转)(反转)(停机)2. 键盘按钮中英文对照:ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操纵:按‘远近’,显示1 (远控—面板操纵)变成1 L。

按‘给定’,中部显示中括号[]。

按‘启动’,右上角显示0变成1。

按‘快上’或‘上’或‘下’,电机转。

.按‘停机’,按‘正转’或‘反转’变向。

按‘给定’,按‘启动’,按‘上’或‘快上’或‘下’。

电机反转。

三、参数1.参数设置:按(菜单),按(快增)或(快减)调出大菜单;按△(慢增)或(慢减)调出子菜单。

按(确认)给最下行需要改动的加中括号[],按(或,或△或)修改,按(确认)保管——中括号消除,按(退出),恢复待机状态。

700采煤机变频器参数:U=380V,I=152A,r=1477,P=80KW,f=50Hz.930采煤机变频器参数:U=380V,I=105A,r=1475,P=55KW,f=50Hz.。

2.举例:改电机电压。

按“菜单”键,显示“10.01”,按(快减)一下,显示“99.01”,按△4下,显示“99.05”和“***V”,按“确认”,显示[***V]。

按或或按△或改变中括号中数字为380V;按确认,中括号消失。

改电机电流:按△1下,显示“99.06”和“***A”,按“确认”,显示[***A]。

按或或按△或改变中括号中数字为60A;按确认,中括号消失。

改变电机功率:按△3下,显示“99.09”和“***kw”,按“确认”,显示[***kw]。

按或或按△或改变中括号中数字为55kw;按确认,中括号消失。

停止操纵40秒,键盘自动恢复为监视状态。

ABB变频器操作说明书.62

ABB变频器操作说明书.62

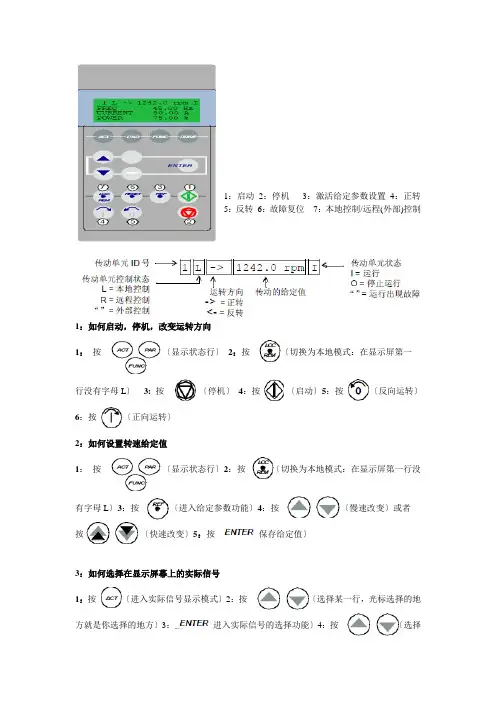

1:启动2:停机3:激活给定参数设置4:正转5:反转6:故障复位7:本地控制/远程(外部)控制1:如何启动,停机,改变运转方向1:按〔显示状态行〕2:按〔切换为本地模式:在显示屏第一行没有字母L〕3:按〔停机〕4:按〔启动〕5:按〔反向运转〕6:按〔正向运转〕2:如何设置转速给定值1:按〔显示状态行〕2:按〔切换为本地模式:在显示屏第一行没有字母L〕3:按〔进入给定参数功能〕4:按〔慢速改变〕或者按〔快速改变〕5:按〔〕〔保存给定值〕3:如何选择在显示屏幕上的实际信号1:按〔进入实际信号显示模式〕2:按〔选择某一行,光标选择的地方就是你选择的地方〕3:按〔进入实际信号的选择功能〕4:按〔选择一个实际信号〕或者按〔改变实际信号组〕5:按〔确认并返回实际信号显示模式〕或者按〔取消所作选择,恢复原设置〕4:如何显示实际信号的全称1:按保持〔显示3个实际信号的全称〕2:释放〔返回实际信号选择模式〕5:如何查看和清楚故障记录:注:故障或警告正在发生,那么不能清楚故障记录1:按〔进入实际信号显示模式〕2:按〔进入故障记录显示功能〕3:按〔选择上条或下条故障/警告记录〕4:按〔清楚故障记录〕5:按〔返回实际显示信号〕6:如何显示和清楚当前故障记录1:按〔显示当前故障记录〕2:按〔将故障复位〕7:如何选择一个参数并改变参数值1:按〔进入参数模式〕2:按〔选择一个参数组〕3:按〔在组内选择一个参数〕4:按〔进入参数设置功能〕5:按〔慢速改变数字及文字〕或者按〔快速改变数字值,仅对数字〕6:按〔储存新的参数值〕或者按〔为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式〕8:启动向导的启动,浏览,退出1:按〔进入功能模式〕2:按〔从列出项中选择一个任务或功能项〕或者按〔翻页,以便显示更多的操作向导/功能项〕3:按〔进入所选任务〕4:按〔接受并继续〕5:按〔接受并继续〕6:按〔慢速传调整动参数〕或者按〔快速调整传动参数〕7:按〔确认新值并进行下一步操作〕或者按〔取消设置并返回上一步〕8:按+ 〔取消并退出〕9:如何将数据从传动单元上传至控制盘1:按〔进入功能模式〕2:按〔进入包含上传,下载和调节亮度功能的页面〕3:按〔选择上传功能:UPLOAD〕4:按〔执行上传功能〕5:按〔切换至外部控制,在显示屏第一行没有L显示〕6:断开控制盘的连接,连接到要接受数据的目标传动单元10:如何将数据从控制盘下载至传动单元1:将存有上传数据的控制盘连接到传动设备2:按〔切换至本地控制模式〕3:按〔进入功能模式〕4:按〔进入包含上传,下载和调节亮度功能的页面〕5:按〔选择下载功能:DOWNLOAD〕6:按〔执行下载功能〕11:如何设置显示屏的亮度1:按〔进入功能模式〕2:按〔进入包含上传,下载和调节亮度功能的页面〕3:按〔选择亮度调节功能〕4:按〔进入亮度设置功能〕5:按〔调节亮度〕6:按〔确认新值〕或者按〔为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式〕。

ABB变频器操作说明书

ABB变频器操作说明书

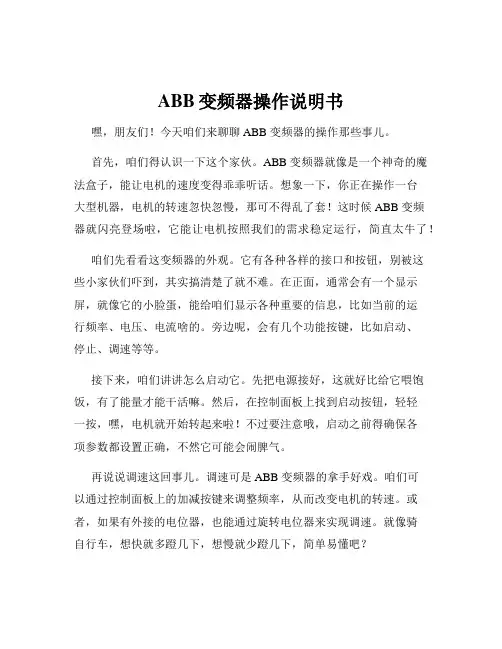

ABB变频器操作说明书嘿,朋友们!今天咱们来聊聊 ABB 变频器的操作那些事儿。

首先,咱们得认识一下这个家伙。

ABB 变频器就像是一个神奇的魔法盒子,能让电机的速度变得乖乖听话。

想象一下,你正在操作一台大型机器,电机的转速忽快忽慢,那可不得乱了套!这时候 ABB 变频器就闪亮登场啦,它能让电机按照我们的需求稳定运行,简直太牛了!咱们先看看这变频器的外观。

它有各种各样的接口和按钮,别被这些小家伙们吓到,其实搞清楚了就不难。

在正面,通常会有一个显示屏,就像它的小脸蛋,能给咱们显示各种重要的信息,比如当前的运行频率、电压、电流啥的。

旁边呢,会有几个功能按键,比如启动、停止、调速等等。

接下来,咱们讲讲怎么启动它。

先把电源接好,这就好比给它喂饱饭,有了能量才能干活嘛。

然后,在控制面板上找到启动按钮,轻轻一按,嘿,电机就开始转起来啦!不过要注意哦,启动之前得确保各项参数都设置正确,不然它可能会闹脾气。

再说说调速这回事儿。

调速可是 ABB 变频器的拿手好戏。

咱们可以通过控制面板上的加减按键来调整频率,从而改变电机的转速。

或者,如果有外接的电位器,也能通过旋转电位器来实现调速。

就像骑自行车,想快就多蹬几下,想慢就少蹬几下,简单易懂吧?我记得有一次,在工厂里,一台机器突然出了故障,转速变得不稳定。

大家都急得像热锅上的蚂蚁,这可咋办呀?我过去一看,原来是变频器的参数设置出了问题。

经过一番仔细的检查和调试,终于把问题解决了,机器又欢快地运转起来。

那时候,心里真是满满的成就感!还有啊,这变频器也需要咱们的细心呵护。

要保持它周围环境的清洁干燥,别让灰尘和湿气钻了空子。

定期检查一下接线是否松动,就像咱们定期检查鞋带是否系紧一样,可不能马虎。

另外,要是遇到不懂的问题,别慌张。

可以看看说明书,或者上网搜搜相关的资料。

实在不行,还可以联系厂家的技术支持,他们就像救星一样,能帮咱们解决难题。

总之,操作 ABB 变频器并不难,只要咱们多用心,多了解它的脾气,就能让它为我们好好服务。

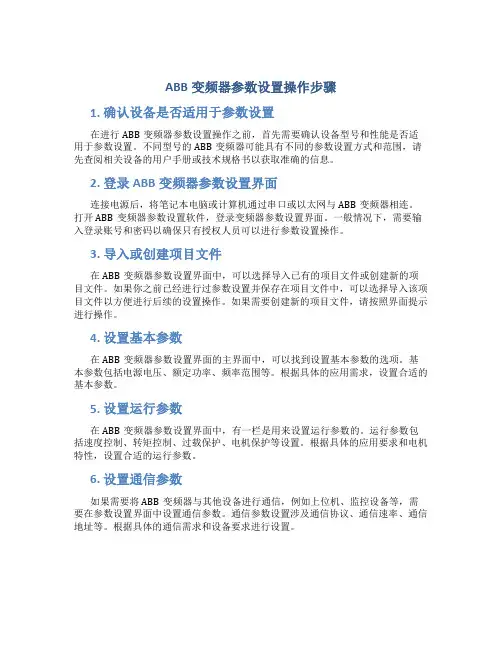

ABB变频器参数设置操作步骤

ABB变频器参数设置操作步骤

ABB变频器参数设置操作步骤1. 确认设备是否适用于参数设置在进行ABB变频器参数设置操作之前,首先需要确认设备型号和性能是否适用于参数设置。

不同型号的ABB变频器可能具有不同的参数设置方式和范围,请先查阅相关设备的用户手册或技术规格书以获取准确的信息。

2. 登录ABB变频器参数设置界面连接电源后,将笔记本电脑或计算机通过串口或以太网与ABB变频器相连。

打开ABB变频器参数设置软件,登录变频器参数设置界面。

一般情况下,需要输入登录账号和密码以确保只有授权人员可以进行参数设置操作。

3. 导入或创建项目文件在ABB变频器参数设置界面中,可以选择导入已有的项目文件或创建新的项目文件。

如果你之前已经进行过参数设置并保存在项目文件中,可以选择导入该项目文件以方便进行后续的设置操作。

如果需要创建新的项目文件,请按照界面提示进行操作。

4. 设置基本参数在ABB变频器参数设置界面的主界面中,可以找到设置基本参数的选项。

基本参数包括电源电压、额定功率、频率范围等。

根据具体的应用需求,设置合适的基本参数。

5. 设置运行参数在ABB变频器参数设置界面中,有一栏是用来设置运行参数的。

运行参数包括速度控制、转矩控制、过载保护、电机保护等设置。

根据具体的应用要求和电机特性,设置合适的运行参数。

6. 设置通信参数如果需要将ABB变频器与其他设备进行通信,例如上位机、监控设备等,需要在参数设置界面中设置通信参数。

通信参数设置涉及通信协议、通信速率、通信地址等。

根据具体的通信需求和设备要求进行设置。

7. 保存参数设置在完成参数设置后,可以选择保存设置的参数。

通常情况下,保存参数设置会生成一个以项目名或设备名命名的文件,以方便下次使用。

保存参数设置可以确保之后的操作不会丢失之前的设置。

8. 应用参数设置完成参数设置后,点击应用按钮将参数设置应用到ABB变频器。

在应用参数设置过程中,设备可能会重新启动以使新的设置生效。

请确保设备和操作终端的稳定性,以免导致参数设置失败或设备故障。

ABB变频器本地控制操作说明

ABB变频器本地控制操作说明

ABB变频器本地控制操作说明在工业自动化领域,ABB 变频器以其出色的性能和可靠的品质得到了广泛的应用。

为了帮助大家更好地掌握ABB 变频器的本地控制操作,本文将为您详细介绍相关内容。

一、ABB 变频器简介ABB 变频器是一种用于调节电机转速和控制电机运行的电力电子设备。

它通过改变电源的频率和电压,实现对电机的精确调速,从而达到节能、提高生产效率和优化工艺过程的目的。

ABB 变频器具有多种型号和规格,以满足不同应用场景的需求。

二、操作前的准备工作在进行ABB 变频器的本地控制操作之前,需要做好以下准备工作:1、确保变频器已正确安装,并连接好电源和电机的线缆。

2、检查变频器的参数设置是否符合实际应用需求,如有必要,可进行相应的修改。

3、熟悉变频器的操作面板和按键功能,以便能够准确地进行操作。

三、操作面板介绍ABB 变频器的操作面板通常包括显示屏、按键和指示灯等部分。

以下是一些常见的操作面板元素及其功能:1、显示屏:用于显示变频器的运行状态、参数值、故障信息等。

2、启动/停止按键:用于启动或停止电机的运行。

3、方向按键:用于调整参数值或选择菜单选项。

4、确认按键:用于确认输入的参数或操作。

5、功能按键:用于切换不同的显示界面和功能菜单。

四、本地控制模式设置ABB 变频器提供了多种控制模式,如本地控制、远程控制和通讯控制等。

在进行本地控制操作之前,需要将控制模式设置为本地控制。

具体的设置方法可能因不同的型号而有所差异,一般可以通过操作面板上的菜单选项进行设置。

五、电机启动操作1、按下启动按键,变频器将启动电机,并逐渐增加输出频率,使电机转速逐渐上升。

2、在电机启动过程中,可以通过显示屏观察电机的转速、电流、电压等参数,确保电机运行正常。

六、电机调速操作1、在电机运行过程中,可以通过操作面板上的方向按键调整输出频率,从而改变电机的转速。

2、调整频率时,需要注意不要超过电机和变频器的额定参数,以免造成设备损坏。

ABB变频器操作说明书

ABB变频器操作说明书
• 变频器自动运行电机在正向- 确保正向运行是安全的 • 变频器自动运行电机在额定转速的50…80% - 确保这些速度 的运行是安全的。 3. 检查下列参数(如果设置从工厂设定改变过): • 2001 MINIMUM SPEED < 0 • 2002 MAXIMUM SPEED > 电机额定转速的80% • 2003 MAX CURRENT > I2hd • 最大转矩(参数2014, 2017 和/或2018)> 50%.
本宏提供一种通常的方案, 2- wire式I/O 配置, 带三个恒速。这个应用宏是默认宏。
输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2) • 恒速选择(DI3,4) • 斜坡1/2 选择(DI5)
输出信号 • 模拟输出AO1: 频率 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障
每输入一次正确密码可修改参数锁定一次
新参数1608和1609
• 作用与允许运行类似, 但原理不同。 • 控制盘上状态显示不同
Start enable ( 启动允许)
主要用于风机水泵类负载
最大最小频率,速度设定
Freq. Speed SEL (速度,频率设定)
2001 MINIMUM SPEED ( 最小转速)
应用宏: Hand-Auto 手动/ 自动
该应用宏提供了典型的暖通空调应用的I/O 配置。
输入信号 • 两个模拟给定(AI1, 2) • 起/ 停– 手动/ 自动(DI1, 6) • 方向– 手动/ 自动(DI2, 5) • 控制地选择(DI3) • 运行允许(DI4)
输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障

ABB变频器操作说明书

ABB变频器操作说明书

ABB变频器操作说明书关键信息项:1、变频器型号:____________________________2、适用电压范围:____________________________3、最大输出功率:____________________________4、控制方式:____________________________5、防护等级:____________________________6、工作环境温度:____________________________7、冷却方式:____________________________1、概述11 本协议旨在提供关于 ABB 变频器的详细操作说明,以确保用户能够安全、正确地使用该设备。

12 ABB 变频器是一种用于调节电机转速和控制电机运行的电力电子设备。

2、安装与接线21 安装环境211 变频器应安装在干燥、通风良好的场所,避免阳光直射和雨淋。

212 环境温度应在规定的工作环境温度范围内。

213 安装地点应远离强电磁场干扰源。

22 接线要求221 严格按照变频器的接线图进行接线,确保接线正确、牢固。

222 输入电源的相线、零线和地线连接应正确无误。

223 电机的接线应与变频器的输出端子相匹配。

3、操作面板与参数设置31 操作面板功能介绍311 显示区域,用于显示变频器的运行状态、参数值等信息。

312 按键区域,包括启动、停止、调速、菜单选择等按键。

32 参数设置方法321 进入参数设置模式,通过操作面板上的菜单键进行选择。

322 按照参数列表,输入相应的参数值,并保存设置。

4、运行操作41 启动与停止411 按下启动键,变频器按照设定的参数启动电机。

412 按下停止键,变频器停止输出,电机逐渐停止运转。

42 调速操作421 通过操作面板上的调速按键或外接调速信号,调整电机的转速。

422 注意调速范围应在变频器允许的范围内。

5、故障诊断与处理51 常见故障代码及含义511 列举常见的故障代码,并说明其对应的故障类型。

ABB变频器操作说明书

ABB变频器操作说明书

1:启动2:停机3:激活给定参数设置4:正转5:反转6:故障复位7:本地控制/远程(外部)控制1:如何启动,停机,改变运转方向1:按(显示状态行)2:按(切换为本地模式:在显示屏第一行没有字母L)3:按(停机)4:按(启动)5:按(反向运转)6:按(正向运转)2:如何设置转速给定值1:按(显示状态行)2:按(切换为本地模式:在显示屏第一行没有字母L)3:按(进入给定参数功能)4:按(慢速改变)或者按(快速改变)5:按()(保存给定值)3:如何选择在显示屏幕上的实际信号1:按(进入实际信号显示模式)2:按(选择某一行,光标选择的地方就是你选择的地方)3:按(进入实际信号的选择功能)4:按(选择一个实际信号)或者按(改变实际信号组)5:按(确认并返回实际信号显示模式)或者按(取消所作选择,恢复原设置)4:如何显示实际信号的全称1:按保持(显示3个实际信号的全称)2:释放(返回实际信号选择模式)5:如何查看和清楚故障记录:注:故障或警告正在发生,则不能清楚故障记录1:按(进入实际信号显示模式)2:按(进入故障记录显示功能)3:按(选择上条或下条故障/警告记录)4:按(清楚故障记录)5:按(返回实际显示信号)6:如何显示和清楚当前故障记录1:按(显示当前故障记录)2:按(将故障复位)7:如何选择一个参数并改变参数值1:按(进入参数模式)2:按(选择一个参数组)3:按(在组内选择一个参数)4:按(进入参数设置功能)5:按(慢速改变数字及文字)或者按(快速改变数字值,仅对数字)6:按(储存新的参数值)或者按(为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式)8:启动向导的启动,浏览,退出1:按(进入功能模式)2:按(从列出项中选择一个任务或功能项)或者按(翻页,以便显示更多的操作向导/功能项)3:按(进入所选任务)4:按(接受并继续)5:按(接受并继续)6:按(慢速传调整动参数)或者按(快速调整传动参数)7:按(确认新值并进行下一步操作)或者按(取消设置并返回上一步)8:按+ (取消并退出)9:如何将数据从传动单元上传至控制盘1:按(进入功能模式)2:按(进入包含上传,下载和调节亮度功能的页面)3:按(选择上传功能:UPLOAD)4:按(执行上传功能)5:按(切换至外部控制,在显示屏第一行没有L显示)6:断开控制盘的连接,连接到要接受数据的目标传动单元10:如何将数据从控制盘下载至传动单元1:将存有上传数据的控制盘连接到传动设备2:按(切换至本地控制模式)3:按(进入功能模式)4:按(进入包含上传,下载和调节亮度功能的页面)5:按(选择下载功能:DOWNLOAD)6:按(执行下载功能)11:如何设置显示屏的亮度1:按(进入功能模式)2:按(进入包含上传,下载和调节亮度功能的页面)3:按(选择亮度调节功能)4:按(进入亮度设置功能)5:按(调节亮度)6:按(确认新值)或者按(为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式)。

abb面板操作方法

abb面板操作方法

abb面板操作方法
ABB面板是一种常见的工业控制面板,其操作方法如下:
1. 开机:将ABB面板的电源开关打开,屏幕将显示ABB标志,进入欢迎界面。

2. 密码登录:输入正确密码,进入ABB面板主界面。

3. 导航:ABB面板主界面会显示各种控制选项,用户可通过触摸屏幕或使用方向键选择并进入所需控制模块。

4. 控制:进入控制模块后,根据需要进行相应的操作,例如调整参数、设定程序、启动或停止设备等。

5. 退出:在ABB面板界面上,点击“退出”按钮可以退出当前模块并返回主界面;同时,长按电源键可关闭ABB面板。

需要注意的是,使用ABB面板时要遵守相应的安全操作规程,以确保设备和人员的安全。

- 1 -。

ABB变频器中文操作面板ACSCPD

ABB变频器中文操作面板ACSCPD

操作面板(助手型控制盘) 型号:ACS-CP-D中文显示,可配于ACS350/ACS355、ACS510、ACS550等系列变频器。

该控制盘更容易进行变频器编程,可与变频器分离使用,并支持多种语言字母数字显示。

助手型控制盘还有多种向导,并内置了帮助功能用来指导用户。

它还包括了时钟功能,可以在故障记录器中使用该功能。

有调试向导功能,更容易进行传动编程,可带电插拔。

这种控制盘可以拷贝参数用于备份或下载到另一个变频器中。

大屏幕显示屏和柔软的按键使变频器非常易于操作。

【变频节能效果】变频器节能主要表现在风机、水泵的应用上。

为了保证生产的可靠性,各种生产机械在设计配用动力驱动时,都留有一定的富余量。

当电机不能在满负荷下运行时,除达到动力驱动要求外,多余的力矩增加了有功功率的消耗,造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量,其输入功率大,且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时,如果流量要求减小,通过降低泵或风机的转速即可满足要求。

由流体力学可知,P(功率)=Q(流量)×H(压力),流量Q与转速N的一次方成正比,压力H与转速N的平方成正比,功率P与转速N的立方成正比,如果水泵的效率一定,当要求调节流量下降时,转速N可成比例的下降,而此时轴输出功率P成立方关系下降。

即水泵电机的耗电功率与转速近似成立方比的关系。

所队当所要求的流量Q减少时,可调节变频器输出频率使电动机转速n按比例降低。

这时,电动机的功率P将按三次方关系大幅度地降低,比调节挡板、阀门节能40%一50%,从而达到节电的目的。

例如:一台离心泵电机功率为55千瓦,当转速下降到原转速的4/5时,其耗电量为28.16千瓦,省电48.8%,当转速下降到原转速的l/2时,其耗电量为6.875千瓦,省电87.5%。

2、功率因数补偿节能无功功率不但增加线损和设备的发热,更主要的是功率因数的降低导致电网有功功率的降低,大量的无功电能消耗在线路当中,设备使用效率低下,浪费严重,使用变频调速装置后,由于变频器内部滤波电容的作用,从而减少了无功损耗,增加了电网的有功功率。

ABB变频器使用方法

ABB变频器使用方法

ABB变频器操作方法操作面板示意图一、按键功能介绍:1、S TART为启动键;2、S TOP 为停止键;3、返回键,进入某参数和界面后,按下该建可退出。

4、相当于确定键,进入参数选择和确定界面。

5、向上键:1)、向上翻动菜单;2)、如果选定一个参数,能增加参数值;3)、选择本地控制,可调整给定量。

6、向下键:1)、向下翻动菜单;2)、如果选定一个参数,能减小参数值;3)、选择本地控制,可调整给定量。

7、切换本地控制和远程控制。

8、左上角的指示灯,绿色代表工作正常,红色代表变频故障不能正常工作。

二、操作如下:1、参数设定及修改:1)、按下键进入菜单项;2)、通过上、下键选择需要参数;3)、按下确定键进入到此项参数中;4)、按上、下键对参数大小进行设定;5)、按确定键保存更改信息;6)、为方便操作,第一个应更改语言参数,选择中文。

2、A BB系列变频器修改完参数启动时,设备需要自检,一般需要2分钟左右的时间,中间不需要间断;待自检完成后才能启动。

3、参数设定完成后,返回到开始界面,按启动键,变频器会开始工作。

4、需要变频器停止工作时,按停止键。

5、按切换本地/远程控制模式,本地模式可用上下键调节频率,远程模式用面板上的频率旋钮进行频率调节。

三、ABB常见故障及排除方法:1、过流(故障代码1):1)、电机过载,检查是否存在电机接线故障;2)、加速时间过短;2、过温(故障代码3):1)、检查风扇是否损坏;2)、空气流通是否受阻;3)、变频器后散热通道是否积尘;4)、电机负载过大。

3、电源缺项(故障代码22):1)、测量主电源电压,确定主电源是否缺项;2)、确定熔断器是否有问题。

警告!主回路电源得电即存在危险电压。

电源断开5分钟后才可对设备进行拆卸工作,以免出现安全事故。

ABB变频器使用说明书

ABB变频器使用说明书

一、环境条件⏹防护等级IP21/UL 1: 这个等级规定安装现场无粉尘, 无腐蚀性气体或液体, 无导电性颗粒物, 例如凝露、碳粉或小金属颗粒。

IP54/UL 12: 这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。

•与IP21/UL 1 的防护等级相比, IP54/UL 12防护等级具有以下特点:•与IP21/UL 1 的防护等级相同的内部塑料罩。

•不同的出风口侧塑料盖板。

•附加一个内部风扇以改善冷却。

•更大的外部尺寸。

•同样的容量(不需要降容使用)。

⏹环境条件• 1.海拔高度•海拔高度在0~1000米时, 输出电流=I2N 额定电流海拔高度在1000~2023米时, 每升高100米则PN和I2N 降容1%。

假如安装地点海拔高度高于2023米, 请联系本地的ABB变频器。

• 2.环境温度•最低温度-15℃-不允许有结霜。

•最高温度(fsw=1或4KHZ)为40℃。

fsw指开关频率•假如PN和I2N 降容到90%时, 允许温度为50℃.•假如PN和I2N 降容到80%时, 允许最高温度(fsw=8KHZ)为40℃。

•假如PN和I2N 降容到65%时, 允许最高温度(fsw=12KHZ)为30℃.温度在40~50℃之间, 温度高于40℃时(fsw=4KHZ)每增长1℃, 额定输出电流减少1%。

实际输出电流要乘以降容因子例如:假如环境温度是50℃, 那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。

•3.相对湿度•小于95%(不允许结露)•4.污染级别•不允许有导电性粉尘存在。

•ACS510应根据外壳防护等级安装在清洁的通风环境中。

•冷却空气必须是清洁的, 无腐蚀性气体和无导电性粉尘。

•化学气体: Class 3C2固体颗粒: Class 3S2二、基本型控制盘使用三、参数设立Group 99:启动数据•此参数组专门用于配置:•设立变频器•输入电机数据Group 01:运营数据这些参数涉及了变频器装置的运营数据, 涉及实际信号。

abb变频器使用手册ABBACS150系列

abb变频器使用手册ABBACS150系列

abb变频器使用手册ABBACS150系列ABB 变频器使用手册 ABB ACS150 系列一、概述ABB ACS150 系列变频器是一款功能强大、性能稳定的交流传动产品,广泛应用于工业自动化领域,如风机、水泵、传送带等设备的调速控制。

它具有操作简便、节能高效、可靠性高等优点,能够满足各种不同应用场景的需求。

二、安装与接线(一)安装环境为了确保变频器的正常运行和使用寿命,安装环境至关重要。

ACS150 系列变频器应安装在干燥、通风良好、无腐蚀性气体和灰尘的场所。

环境温度应在-10°C 至+50°C 之间,避免阳光直射和直接淋雨。

同时,要保证安装基础牢固,无振动。

(二)接线步骤1、主电源接线:将三相交流电源连接到变频器的输入端,确保相序正确,并拧紧接线端子。

2、电机接线:将电机的三根相线连接到变频器的输出端,注意接线的正确性和牢固性。

3、控制接线:根据控制要求,连接控制信号线,如启动/停止、速度给定、故障信号等。

三、操作面板(一)按键功能操作面板上的按键包括启动、停止、方向切换、菜单进入、参数选择、数值增减等,通过这些按键可以方便地对变频器进行操作和参数设置。

(二)显示信息操作面板能够显示变频器的运行状态、频率、电流、电压等重要参数,以及故障代码和警告信息,让用户随时了解设备的运行情况。

四、参数设置(一)基本参数1、电机参数:包括电机额定功率、额定电压、额定电流、额定频率、额定转速等,这些参数必须准确设置,以确保变频器能够正确驱动电机。

2、控制模式:ACS150 系列变频器提供了多种控制模式,如标量控制、矢量控制等,用户可以根据实际应用需求选择合适的控制模式。

3、频率给定方式:可以选择通过操作面板给定、外部模拟量给定、通信给定等方式来设置变频器的运行频率。

(二)高级参数1、加减速时间:根据负载特性和工艺要求,设置合适的加速时间和减速时间,以实现平稳的启动和停止。

2、过载保护:设置过载电流和过载时间,以保护电机和变频器在过载情况下不受损坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

操作面板(助手型控制盘) 型号:ACS-CP-D
中文显示,可配于ACS350/ACS355、ACS510、ACS550等系列变频器。

该控制盘更容易进行变频器编程,可与变频器分离使用,并支持多种语言字母数字显示。

助手型控制盘还有多种向导,并内置了帮助功能用来指导用户。

它还包括了时钟功能,可以在故障记录器中使用该功能。

有调试向导功能,更容易进行传动
编程,可带电插拔。

这种控制盘可以拷贝参数用于备份或下载到另一个变频器中。

大屏幕显示屏和柔软的按键使变频器非常易于操作。

【变频节能效果】
变频器节能主要表现在风机、水泵的应用上。

为了保证生产的可靠性,各种生产机械在设计配用动力驱动时,都留有一定的富余量。

当电机不能在满负荷下运行时,除达到动力驱动要求外,多余的力矩增加了有功功率的消耗,造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量,其输入功率大,且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时,如果流量要求减小,通过降低泵或风机的转速即可满足要求。

由流体力学可知,P(功率)=Q(流量)×H(压力),流量Q与转速N的一次方成正比,压力H与转速N的平方成正比,功率P与转速N的立方成正比,如果水泵的效率一定,当要求调节流量下降时,转速N可成比例的下降,而此时轴输出功率P成立方关系下降。

即水泵电机的耗电功率与转速近似成立方比的关系。

所队当所要求的流量Q减少时,可调节变频器输出频率使电动机
转速n按比例降低。

这时,电动机的功率P将按三次方关系大幅度地降低,比调节挡板、阀门节能40%一50%,从而达到节电的目的。

例如:一台离心泵电机功率为55千瓦,当转速下降到原转速的4/5时,其耗电量为28.16千瓦,省电48.8%,当转速下降到原转速的l/2时,其耗电量为6.875千瓦,省电87.5%。

2、功率因数补偿节能
无功功率不但增加线损和设备的发热,更主要的是功率因数的降低导致电网有功功率的降低,大量的无功电能消耗在线路当中,设备使用效率低下,浪费严重,使用变频调速装置后,由于变频器内部滤波电容的作用,从而减少了无功损耗,增加了电网的有功功率。

3、软启动节能
电机硬启动对电网造成严重的冲击,而且还会对电网容量要求过高,启动时产生的大电流和震动时对挡板和阀门的损害极大,对设备、管路的使用寿命极为不利。

而使用变频节能装置后,利用变频器的软启动功能将使启动电流从零开始,最大值也不超过额定电流,减轻了对电网的冲击和对供电容量的要求,延长了设备和阀门的使用寿命。

节省了设备的维护费用。

【应用领域】
冶金、石油、化工、纺织、电力、建材、煤炭、医药、食品、造纸、塑料、印染、起重、线缆、洗涤、供水、暖通、污水处理等行业,机械配套:拉丝机、搅拌机、挤出机、分切机、卷绕机械、压缩机、风机泵类、研磨机、传送带、提升机、离心机及各种调速机械。

【使用注意事项】
l、规范变频设备进入渠道,建立准入制度。

目前我国变频器品种繁多,各种变频器之间器件并不通用,造成了备料困难,增加了成本利维修的难度,因此建议规范变频设备进入渠道,建立市场准入制度减少引进变频器的品牌种类,降低后期维护、维修成本。

(1)限定品牌范围
限定品牌范围,近年来内出观故障率低,运行可靠的某些品牌。

建议规范为西门子、ABB、英威腾、创杰等知名品牌。

(2)规范引入渠道
规范引入渠道,对引入设备的厂家技术力量售后服务进行考察,对新引入变频设备验收时要求资料配备完整,包括线路图、说明书等,便于以后出现故障进行维护。

2、建立变频器日常保养制度
对变顺器的管理进行规范,由专人负责对变频设备进行日常维护保养。

日常维护保养的具体内容可以分为:
(1)运行数据记录,故障记录:
定期测量变频器及电机的远行数据,包括变频器输出频率,输出电流,输出电压,变频器内部直流电压,散热器温度等参数。

与合理数据对照比较,以利于早日发现故障隐患。

变频器如发生故障跳闸,务必记录故障代码和跳闸时变频器的运行工况,以便具体分祈故障原因。

(2)变频器日常检查:
每两周进行一次,检查记录运行中的变频器输出三相电压,并注意比较它们之间的平衡度;检查记录变频器的三相输出电流,并注意比较它们之间的平衡度;
检查记录环境温度,散热器温度;察看变频器有无异常振动,声响,风扇是否运转正常。

(3)变频器保养:
每台变频器每季度需要清灰保养1次。

保养要清除变频器内部和风路内的积灰、脏物,将变频器表面擦拭干净,变频器面板要保持清洁光亮;在保养的同时要仔细检查变频器,察看变频器内有无发热变色部位,阻尼电阻有无开裂现象,电解电容有无膨胀漏液防爆孔突出等现象,PCB板有否异常,有没有发热烧黄部位。

相关文档
最新文档
