三极管工作原理及主要参数详解
三级管电路工作原理及详解
三级管电路工作原理及详解一、引言三极管是一种常用的半导体器件，广泛应用于各种电路中。
它具有放大信号、开关控制和稳压等特性，是现代电子设备中不可或缺的元件之一。
本文将深入探讨三极管电路的工作原理和详解，以帮助读者更好地理解和应用三极管。
二、三极管基本概述三极管是由三个不同掺杂的半导体材料组成，常用的有NPN型和PNP型两种。
其中，NPN型三极管中央是N型半导体，两侧是P型半导体；PNP型三极管中央是P型半导体，两侧是N型半导体。
三极管的结构决定了它具有双向导通的特点。
三、三极管的工作原理3.1 NPN型三极管工作原理1.充电过程：–基极与发射极之间施加正向电压。
–发射极和基极之间形成正向偏压。
–发射极注入少量电子到基区。
2.放电过程：–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程：–基极电压逆向偏置。
–发射极和基极之间形成反向偏压。
–基极电流引起发射极电流的增加，形成放大效应。
3.2 PNP型三极管工作原理1.充电过程：–基极与发射极之间施加负向电压。
–发射极和基极之间形成负向偏压。
–发射极抽取少量电子从基区。
2.放电过程：–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程：–基极电压逆向偏置。
–发射极与基极之间形成反向偏压。
–基极电流引起发射极电流的减小，形成放大效应。
四、三极管的应用三极管由于其特性，在电子电路中有广泛的应用。
以下是几个常见的应用场景： 1. 放大器：使用三极管可以放大微弱的信号，使之变得可用于其他电路。
2. 开关控制：三极管可以作为开关，控制电路的通断。
3. 稳压器：利用三极管的特性，可以设计稳压电路，保持输出电压的稳定性。
4. 正弦波发生器：三极管可以用于正弦波发生器的设计，产生各种频率的信号。
五、三极管的优缺点5.1 优点•体积小、重量轻，便于集成和组装。
•功耗低，效率高。
•放大范围宽，稳定性好。
常用三极管数据
常用三极管数据三极管是一种常用的半导体器件，广泛应用于电子电路中。
三极管的性能参数对电路的工作性能起着至关重要的作用。
本文将介绍常用的三极管数据，匡助读者更好地了解和应用三极管。
一、三极管的基本参数1.1 饱和电流（Icmax）：三极管在饱和状态下的最大电流。
通常情况下，饱和电流越大，三极管的工作性能越好。
1.2 最大功耗（Pmax）：三极管能够承受的最大功率。
超过最大功耗可能导致三极管损坏。
1.3 最大耗散功率（Pdmax）：三极管在正常工作状态下能够承受的最大耗散功率。
二、三极管的频率参数2.1 最大工作频率（fT）：三极管能够正常工作的最高频率。
频率越高，三极管的响应速度越快。
2.2 输入电容（Cib）：三极管输入端的电容。
输入电容越小，三极管对输入信号的响应越灵敏。
2.3 输出电容（Cob）：三极管输出端的电容。
输出电容越小，三极管对输出信号的响应越灵敏。
三、三极管的放大特性参数3.1 峰值电流增益（hFE）：三极管的放大倍数。
峰值电流增益越大，三极管的放大效果越好。
3.2 输入电阻（Rin）：三极管输入端的电阻。
输入电阻越大，三极管对输入信号的影响越小。
3.3 输出电阻（Rout）：三极管输出端的电阻。
输出电阻越小，三极管对输出信号的影响越小。
四、三极管的温度特性参数4.1 温度系数（α）：三极管的基极电流随温度变化的系数。
温度系数越小，三极管的温度稳定性越好。
4.2 温度上升系数（β）：三极管的饱和电流随温度升高的系数。
温度上升系数越小，三极管的工作稳定性越好。
4.3 温度范围（Tj）：三极管能够正常工作的温度范围。
超出温度范围可能导致三极管性能下降。
五、三极管的封装参数5.1 封装类型：三极管的封装形式，如TO-92、SOT-23等。
不同封装类型适合于不同的应用场景。
5.2 封装材料：三极管封装的材料，如塑料、金属等。
封装材料的选择影响三极管的散热性能。
5.3 封装尺寸：三极管封装的尺寸，包括封装的长、宽、高等参数。
晶体三极管的结构、特性与参数
一、三极管的结构类型与工作原理半导体三极管又称为晶体管、三极管、双极型晶体管、BJT 。
它由2个背靠背的PN结组成，分为NPN型、PNP型。
由制造的材料又分为硅三极管、锗三极管。
NPN型三极管：c：collector 集电极；b：base 基极；e：emitter 发射极采用平面管制造工艺，在N＋型底层上形成两个PN结。
工艺特点：三个区，二个结，引出三根电极杂质浓度(e区掺杂浓度最高，b区较高，c 区最低)；面积大小( c区最大，e区大，b区窄)。
PNP型三极管：在P＋型底层上形成两个PN结。
NPN管的工作原理：为使NPN管正常放大时的条件：射结正偏(VBE＞0)，集电结反偏(VCB＞0)。
发射区向基区大量发射电子(多子)，进入基区的电子成为基区的少子，其中小部分与基区的多子( 空穴)复合，形成IB电流，绝大部分继续向集电结扩散并达到集电结边缘。
因集电结反偏，这些少子将非常容易漂移到集电区，形成集电集电流的一部分ICN。
而基区和集电区本身的少子也要漂移到对方，形成反向饱和电流ICBO。
，，晶体管的四种工作状态：1、发射结正偏，集电结反偏：放大工作状态用在模拟电子电路2、发射结反偏，集电结反偏：截止工作状态3、发射结正偏，集电结正偏：饱和工作状态用在开关电路中4、发射结反偏，集电结正偏：倒置工作状态较少应用三种基本组态：集电极不能作为输入端，基极不能作为输出端。
1、共基组态(CB)输入：发射极端：基极公共(此处接地) 。
输出：集电极。
VBE＞0，发射结正偏，VCB＞0(∵VCC＞VBB)，集电结反偏。
所以三极管工作在放大状态。
发射极组态(CE)：共集电极组态(CC)：共基组态时电流关系(放大状态)：，，称为共基极直流电流放大系数，0.98~0.998。
ICBO称为集电结反向饱和电流，其值很小，常可忽略。
其中穿透电流，。
当时，称为共射极直流电流放大系数, 穿透电流ICEO ，其值较小，也常可忽略。
所以有和之间的关系：共集组态时电流关系(放大状态)：无论哪种组态，输入电流对输出电流都具有控制作用，因此三极管是一种电流控制器件(CCCS)。
三极管工作原理及详解
三极管工作原理及详解三极管是一种半导体器件，也被称为双极型晶体管。
它是由三个不同掺杂的半导体材料（P型、N型和P型）构成的。
三极管主要有三个区域，分别是发射区（Emitter）、基极区（Base）和集电区（Collector）。
三极管的工作原理是基于PN结和两个PN结之间的正偏压。
在三极管中，发射区被正向偏置，基极区与发射区之间的PN结是正向偏置的，而基极区与集电区之间的PN结是反向偏置的。
在正向偏置下，发射区和基极之间形成强烈的电子流。
三极管的工作原理可以通过以下过程来解释：1.关闭状态：当没有外部电压时，三极管处于关闭状态。
这时，发射区和基极之间的PN结是反向偏置的，导致电子无法通过这个结。
同时，基极区和集电区之间的PN结也是反向偏置的，阻止电流通过结。
2.开通状态：当在发射区和基极之间施加一定的正偏压时，发射区与基极之间的PN结将变得导电。
这时，电子从N区进入P区，然后重新组合成空穴进入基极区。
由于基极区非常薄，电子容易通过这个区域，这导致电子流从发射区进入基极区。
3.放大状态：在开通状态下，当电子进入基极区时，它们在基极区中会重新复合成空穴。
然而，由于基极区非常薄，复合的速度非常慢。
因此，大部分电子通过基极区，进入集电区而没有复合。
这样，发射区的电子流被放大，从而实现电流的放大功能。
总结起来，三极管的工作原理可以归结为以下三个步骤：1）施加正向偏压，使发射区和基极之间的PN结导电；2）电子从发射区进入基极区；3）电子在基极区中重新组合成空穴，并通过集电区。
除了电流放大功能之外，三极管还有其他重要的应用。
例如，它可以用于开关电路、放大电路和振荡电路。
在开关电路中，三极管可以用来控制开关的打开和关闭。
在放大电路中，三极管可以利用小信号输入来放大电流或电压。
在振荡电路中，三极管可以通过反馈来产生振荡信号。
总而言之，三极管是一种基本的半导体器件，其工作原理基于PN结和正向偏压的使用。
通过电子的流动和复合，三极管可以实现电流的放大和控制，从而为电子器件带来许多应用。
三极管的主要参数包括直流参数交流参数极限参数
三极管的主要参数包括直流参数交流参数极限参数
三极管的主要参数包括直流参数、交流参数和极限参数。
1. 直流参数：直流参数描述了三极管在直流电路中的电流和电压特性。
- 最大集电极电流（Icmax）：三极管集电极能够承受的最大
电流值。
- 最大基极-发射极电压（Vbeo）：基极和发射极之间能够承
受的最大电压值。
- 最大集电极-发射极电压（Vceo）：集电极和发射极之间能
够承受的最大电压值。
- 饱和压降（Vcesat）：三极管处于饱和状态时，集电极和发
射极之间的电压降。
2. 交流参数：交流参数描述了三极管在交流信号下的放大能力和频率特性。
- 增益（β或hfe）：三极管的电流放大倍数。
- 输入电阻（Rin）：输入端的电阻，影响输入信号的放大效果。
- 输出电阻（Rout）：输出端的电阻，影响输出信号的传输效果。
- 频率响应：描述了三极管在不同频率下放大能力的变化情况，常用的参数包括截止频率和增益带宽积。
3. 极限参数：极限参数描述了三极管在工作过程中的极限条件。
- 最大功耗（Pdmax）：三极管能够承受的最大功率。
- 集电极-发射极击穿电压（BVceo）：集电极和发射极之间的
最大击穿电压。
- 集电极-基极击穿电压（BVceo）：集电极和基极之间的最大击穿电压。
- 储能时间（Ton、Toff）：三极管进行开关动作的能力。
这些参数是设计和使用三极管时需要考虑的重要指标，不同的应用场合可能需要不同的参数要求。
详解三极管的工作原理

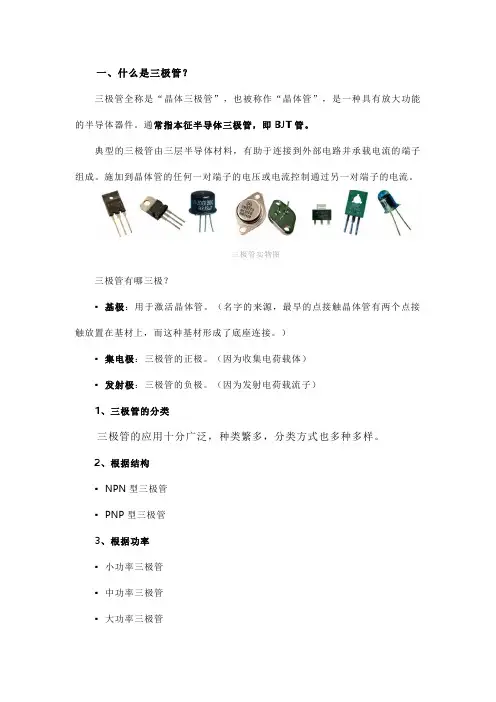

一、什么是三极管？三极管全称是“晶体三极管”，也被称作“晶体管”，是一种具有放大功能的半导体器件。
通常指本征半导体三极管，即BJT管。
典型的三极管由三层半导体材料，有助于连接到外部电路并承载电流的端子组成。
施加到晶体管的任何一对端子的电压或电流控制通过另一对端子的电流。
三极管实物图三极管有哪三极？▪基极：用于激活晶体管。
（名字的来源，最早的点接触晶体管有两个点接触放置在基材上，而这种基材形成了底座连接。
）▪集电极：三极管的正极。
（因为收集电荷载体）▪发射极：三极管的负极。
（因为发射电荷载流子）1、三极管的分类三极管的应用十分广泛，种类繁多，分类方式也多种多样。
2、根据结构▪NPN型三极管▪PNP型三极管3、根据功率▪小功率三极管▪中功率三极管▪大功率三极管4、根据工作频率▪低频三极管▪高频三极管5、根据封装形式▪金属封装型▪塑料封装型6、根据PN结材料▪锗三极管▪硅三极管▪除此之外，还有一些专用或特殊三极管二、三极管的工作原理这里主要讲一下PNP和NPN。
1、PNPPNP是一种BJT，其中一种n型材料被引入或放置在两种p型材料之间。
在这样的配置中，设备将控制电流的流动。
PNP晶体管由2个串联的晶体二极管组成。
二极管的右侧和左侧分别称为集电极-基极二极管和发射极-基极二极管。
2、NPNNPN中有一种p 型材料存在于两种n 型材料之间。
NPN晶体管基本上用于将弱信号放大为强信号。
在NPN 晶体管中，电子从发射极区移动到集电极区，从而在晶体管中形成电流。
这种晶体管在电路中被广泛使用。
PNP和NPN 符号图三、三极管的 3 种工作状态分别是截止状态、放大状态、饱和状态。
接下来分享在其他公众号看到的一种通俗易懂的讲法：1、截止状态三极管的截止状态，这应该是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。
这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。
三极管工作原理-截止状态截止状态下，三极管各电极的电流几乎为0，集电极和发射极互不相通。
三极管工作原理(详解)
三极管工作原理(详解)三极管，也叫晶体三极管，简称晶体管，是一种能够放大电路中微小信号的电子元器件。
它的原理是通过控制一个区域的电子流，来改变另一个区域的电流。
晶体管最早由贝尔实验室的威廉·肖克利发明，是现代电子技术的基础之一。
本文将详细讲解三极管的工作原理。
一、晶体管的结构晶体管由三个掺杂不同材料的半导体层构成，分别为发射极（EB）、基极（CB）和集电极（CE）。
发射极（E）：它是一个P型半导体，它的厚度很少，通常在0.01毫米以上，但是面积很大，通常在平方数分米。
基极（B）：它是一个N型半导体，尽管它的尺寸比发射极大，但它的浓度很低，它是晶体管的控制电极。
集电极（C）：它是一个N型半导体，通常比基极大几倍，是晶体管的输出电极。
为了保护晶体管的内部结构，晶体管需要封装成小型的金属或塑料外壳。
封装的芯片会被裸露出来，然后通过银色的金属脚连接电路板。
二、晶体管的工作原理晶体管是一种由硅和其他半导体材料构成的小型电子元件。
它的最重要的特性是可以放大信号。
晶体管的三个引脚在应用中被分别用作发射极、基极和集电极。
晶体管通过控制基极的电压，就能够放大电路中的微小信号。
晶体管具有三个工作区，它们分别是截止区、放大区和饱和区。
1. 截止区当基极电压低于截止电压时，晶体管处于截止状态，整个晶体管的结构中没有电流流动。
2. 放大区当基极电压高于截止电压时，晶体管处于放大状态。
此时，基极电压对晶体管的集电极电流产生控制作用。
如果基极电压升高，晶体管中的电流流向集电极方向就会升高，从而放大晶体管输入的电信号。
3. 饱和区当基极电压继续升高，晶体管中的电流达到最大值时，晶体管就会进入饱和状态。
在饱和区，晶体管可以用作开关，输出高电平或低电平。
三、晶体管的偏置要正确使用晶体管，需要对其进行偏置操作。
晶体管的偏置，是指将晶体管连接到电路中，并用一个外部电源提供所需要的电力。
基极电压在适当的电压下，即可使晶体管处于放大状态。
常用三极管数据
常用三极管数据引言概述：三极管是一种常见的电子元件，广泛应用于电子电路中。
了解常用三极管的数据参数对于正确选择和使用三极管至关重要。
本文将详细介绍常用三极管的数据参数，帮助读者更好地了解和应用三极管。
一、电流参数1.1 最大集电电流（ICmax）：指三极管正常工作时允许通过集电极的最大电流。
该参数决定了三极管的功率承受能力。
1.2 最大基极电流（IBmax）：指三极管正常工作时允许通过基极的最大电流。
超过该电流会导致三极管损坏。
1.3 最大发射极电流（IEmax）：指三极管正常工作时允许通过发射极的最大电流。
该参数与最大集电电流和最大基极电流之间的关系为IEmax = ICmax - IBmax。
二、电压参数2.1 最大集电极-发射极电压（VCEO）：指三极管正常工作时允许的最大集电极-发射极电压。
超过该电压会导致三极管损坏。
2.2 最大集电极-基极电压（VCBO）：指三极管正常工作时允许的最大集电极-基极电压。
超过该电压会导致三极管损坏。
2.3 最大基极-发射极电压（VBE）：指三极管正常工作时允许的最大基极-发射极电压。
超过该电压会导致三极管损坏。
三、功率参数3.1 最大耗散功率（PDmax）：指三极管正常工作时允许的最大耗散功率。
超过该功率会导致三极管过热损坏。
3.2 热阻（θJA）：指三极管在单位功率耗散时，导热器件与环境之间的热阻。
热阻越小，三极管的散热性能越好。
3.3 热稳定系数（θJC）：指三极管在单位功率耗散时，导热器件与芯片之间的热阻。
热稳定系数越小，三极管的散热性能越好。
四、放大参数4.1 直流放大倍数（hFE）：指三极管在直流工作状态下，输出电流与输入电流之间的比值。
该参数决定了三极管的放大能力。
4.2 最大输出功率（Poutmax）：指三极管在最大输出功率时能够提供的最大输出功率。
4.3 频率响应范围（fT）：指三极管能够正常工作的最高频率。
超过该频率会导致三极管的放大能力下降。
三极管及场效应管原理及参数
三极管及场效应管原理及参数三极管：三极管是一种电子器件，主要由PNP或NPN型材料构成。
根据输入的控制信号，在输出端产生放大作用。
它有三个电极：发射极（Emitter），基极（Base）和集电极（Collector）。
三极管主要包括两种工作模式：放大和开关。
工作原理：当输入信号加到基极上时，这个信号会控制输出电流，该电流相对于输入电流增加了很多倍，从而实现了信号的放大。
三极管的放大原理通过控制集电极-基极电流来实现，在放大过程中，基极电流会增加或减少，这就导致了集电极电流的相对放大或缩小。
三极管参数：1. 最大耐压（Vceo）：这是三极管可以承受的最高集电极-发射极电压，也叫最大集电-发射电压。
2.最大集电流（Ic）：这是三极管可以承受的最大集电极电流，超过这个值可能会损坏。
3.最大功率（Pd）：这是三极管可以承受的最大功率，超过这个值可能会导致过热。
4. 饱和电压（Vce Sat）：在三极管处于饱和状态时，集电极-发射极之间的电压，这个电压通常很小。
5.放大倍数（β）：三极管的放大倍数是指输出电流与输入电流之比，通常也称为电流放大系数。
场效应管：场效应管，也被称为晶体管，是一种半导体器件。
它主要由控制端（Gate）、漏极（Drain）和源极（Source）组成。
场效应管可用于放大信号、开关电流以及模拟开关等应用。
工作原理：当电压从源极到漏极之间建立时，栅极电势可以控制这个通流。
在MOSFET（金属-氧化物-半导体场效应晶体管）中，与PN结相比，栅极和漏极是隔离的。
场效应管参数：1. 最大耐压（Vds）：这是场效应管可以承受的最大漏极-源极电压。
2.最大漏极电流（Id）：这是场效应管可以承受的最大漏极电流，超过这个值可能会损坏。
3.最大功率（Pd）：这是场效应管可以承受的最大功率，超过这个值可能会导致过热。
4. 阈值电压（Vth）：这是场效应管的门极电压，通过这个电压可以控制漏极电流。
5. 转导（gm）：转导是指单位门极电压变化所产生的源极电流的变化，它是指场效应管的放大能力。
三极管的工作原理
三极管的工作原理标题：三极管的工作原理引言概述：三极管是一种重要的半导体器件，广泛应用于电子电路中。
它具有放大、开关和稳压等功能，是现代电子技术中不可或缺的元件之一。
本文将详细介绍三极管的工作原理。
一、三极管的结构1.1 发射极：三极管的发射极是控制电流流动的地方，它通常是N型材料。
1.2 基极：基极是控制三极管导通的关键，它通常是P型材料。
1.3 集电极：三极管的集电极是输出端，用于接受电流，通常是N型材料。
二、三极管的工作原理2.1 放大作用：当在基极加上一个微小的电流时，会引起发射极和集电极之间的电流增加，从而实现信号的放大。
2.2 开关作用：通过控制基极电流的大小，可以控制三极管的导通和截止，实现开关功能。
2.3 稳压作用：在一定的工作区域内，三极管的输出电流与输入电流之间的关系是近似线性的，可以实现稳压功能。
三、三极管的工作状态3.1 截止状态：当基极电流为零时，三极管处于截止状态，无法导通电流。
3.2 饱和状态：当基极电流足够大时，三极管会进入饱和状态，此时发射极和集电极之间的电流达到最大值。
3.3 放大状态：在基极电流较小的情况下，三极管可以实现信号的放大。
四、三极管的工作原理与晶体管的区别4.1 结构不同：三极管有三个电极，而晶体管只有两个。
4.2 工作原理不同：三极管是通过控制基极电流来控制输出电流的，而晶体管是通过控制栅极电压来控制输出电流的。
4.3 应用领域不同：三极管主要用于功率放大和开关控制，而晶体管更多地用于集成电路和高频电路中。
五、三极管的应用5.1 放大器：三极管可以作为放大器来放大信号。
5.2 开关：三极管可以作为开关来控制电路的通断。
5.3 稳压器：三极管可以作为稳压器来维持电路的稳定输出。
结论：通过本文的介绍，我们了解了三极管的结构、工作原理、工作状态、与晶体管的区别以及应用领域。
三极管作为一种重要的半导体器件，在电子技术中有着广泛的应用，对于理解和应用电子电路具有重要意义。
三极管参数详解
三极管参数详解三极管是一种常见的电子器件，用于放大和控制电流。
它是现代电子设备中的关键组成部分，广泛应用于放大电路、开关电路、逻辑门以及各种集成电路中。
要深入理解三极管的工作原理和性能，有必要详细了解其参数。
在本文中，我将对三极管的参数进行详解，并分享我的观点和理解。
1. 最大耗散功率（Maximum Power Dissipation，Pdmax）：最大耗散功率是指三极管能够承受的最大功耗。
当超过这个值时，三极管可能会过热并失效。
在设计电路时，我们需要确保三极管的耗散功率不会超过其额定值。
2. 最大集电极电压（Maximum Collector-Emitter Voltage，Vceo max）：最大集电极电压指的是在正常工作条件下，集电极和发射极之间最大可承受的电压。
当超过这个值时，三极管可能发生击穿，导致电路故障。
3. 最大集电极电流（Maximum Collector Current，Ic max）：最大集电极电流是指在正常工作条件下，三极管能够承受的最大电流。
当超过这个值时，三极管可能受到损坏，并影响电路的正常工作。
4. 最小直流电流增益（Minimum DC Current Gain，hfe min）：最小直流电流增益用于衡量输入和输出电流之间的倍数变化。
它反映了三极管在放大信号时的效果，值越大表示放大能力越强。
以上是三极管常见的参数，它们是评估三极管性能和应用范围的重要指标。
通过对这些参数的深入了解，我们可以更好地选择适合特定应用的三极管，并正确设计电路。
还有一些其他参数，如噪声系数、输入电压范围等，也对三极管的性能有着重要影响。
我的观点和理解是，三极管参数的选择和了解对于电子设备的设计和应用至关重要。
不同应用场景下，我们需要根据具体要求来选择合适的参数。
在需要大功率和高电压的场合，我们需要选择具有较大耗散功率和集电极电压的三极管。
而在需要放大小信号的场合，我们则需要选择具有较大直流电流增益的三极管。
常用三极管数据
常用三极管数据标题：常用三极管数据引言概述：三极管是一种常见的半导体器件，广泛应用于电子电路中。
了解三极管的数据对于电子工程师和爱好者来说是非常重要的。
本文将详细介绍常用三极管的数据，包括参数、特性以及应用。
一、三极管的基本参数1.1 放大倍数（hFE）：三极管的放大倍数是指输入信号与输出信号之间的放大比例。
不同型号的三极管的放大倍数范围广泛，普通在50至1000之间。
1.2 最大集电极-发射极电压（VCEO）：VCEO是三极管能够承受的最大集电极-发射极电压，通常以伏特（V）为单位。
这个参数决定了三极管能够承受的最大工作电压。
1.3 最大集电极-基极电压（VCBO）：VCBO是三极管能够承受的最大集电极-基极电压，也以伏特（V）为单位。
这个参数对于三极管的使用和安全性至关重要。
二、三极管的特性2.1 饱和区和截止区：三极管在工作时会处于饱和区和截止区两种状态。
在饱和区，三极管的集电极-发射极之间的电压较低，电流较大；在截止区，电压较高，电流很小。
2.2 频率响应：三极管的频率响应是指它对输入信号频率的响应能力。
普通来说，三极管的频率响应范围在几十千赫兹至几百兆赫兹之间。
2.3 温度特性：三极管的工作温度会影响其性能。
普通来说，三极管的温度特性是负的，即温度升高时，其放大倍数会下降。
三、三极管的应用3.1 放大器：三极管最常见的应用是作为放大器，将输入信号放大到所需的输出信号。
3.2 开关：三极管还可以用作开关，控制电路的通断。
3.3 振荡器：三极管还可以用于构建振荡器电路，产生一定频率的信号。
四、常用三极管型号及参数4.1 BC547：BC547是一种常用的NPN型三极管，其放大倍数在100至800之间，VCEO为45V，VCBO为50V。
4.2 2N3904：2N3904是另一种常用的NPN型三极管，其放大倍数在200至300之间，VCEO为40V，VCBO为60V。
4.3 2N2222：2N2222是一种常用的PNP型三极管，其放大倍数在100至300之间，VCEO为40V，VCBO为60V。
三极管及场效应管原理及参数
晶体三极管一、三极管的电流放大原理晶体三极管<以下简称三极管）按材料分有两种：锗管和硅管。
而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。
图1、晶体三极管<NPN）的结构图一是NPN管的结构图，它是由2块N型半导体中间夹着一块P型半导体所组成，从图可见发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正确，发射区的多数载流子<电子）极基区的多数载流子<控穴）很容易地截越过发射结构互相向反方各扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少<1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补纪念给，从而形成了基极电流Ibo根据电流连续性原理得：Ie=Ib+Ic这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=Ic/Ib式中：β--称为直流放大倍数，集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：β= △Ic/△Ib式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。
三极管的主要参数包括直流参数交流参数极限参数
三极管的主要参数包括直流参数交流参数极限参数摘要：一、三极管简介二、三极管的主要参数1.直流参数2.交流参数3.极限参数三、参数对三极管性能的影响四、总结正文：一、三极管简介三极管，全称为半导体三极管，是一种常用的半导体器件，具有放大和开关等功能。
它由三个区域组成：n型区（发射极）、p型区（基极）和n型区（集电极）。
通过调整基极电流，可以控制集电极电流，从而实现信号的放大和开关。
二、三极管的主要参数1.直流参数直流参数主要包括静态工作点、静态电流和最大耗散功率。
静态工作点是指三极管在直流偏置下的工作状态，它决定了三极管的放大性能和稳定性。
静态电流是三极管在静态工作点下的基极电流，它影响了三极管的电流放大系数。
最大耗散功率是指三极管在最大工作电流下所能承受的热功率，它限制了器件的输出功率。
2.交流参数交流参数主要包括交流放大倍数、交流输入阻抗和交流输出阻抗。
交流放大倍数是指三极管在交流信号下的电流放大能力，它决定了三极管的信号放大性能。
交流输入阻抗是指三极管在交流信号下的输入阻抗，它影响了信号的传输效果。
交流输出阻抗是指三极管在交流信号下的输出阻抗，它影响了负载的驱动能力。
3.极限参数极限参数主要包括最大额定电压、最大额定电流和最小工作温度。
最大额定电压是指三极管能承受的最大电压，超过该电压可能导致器件损坏。
最大额定电流是指三极管能承受的最大电流，超过该电流可能导致器件过载。
最小工作温度是指三极管能正常工作的最低温度，低于该温度可能导致器件性能下降。
三、参数对三极管性能的影响直流参数、交流参数和极限参数共同决定了三极管的性能。
静态工作点的选择影响了三极管的放大性能和稳定性；静态电流的大小影响了三极管的电流放大系数；最大耗散功率决定了器件的输出功率；交流放大倍数、交流输入阻抗和交流输出阻抗影响了三极管的信号放大性能和驱动能力；最大额定电压、最大额定电流和最小工作温度则决定了器件的可靠性和稳定性。
四、总结三极管的主要参数包括直流参数、交流参数和极限参数。
三极管基础知识
三极管基础知识一、三极管的基本结构与原理1.1 三极管的构成三极管是由三个区域（P-N-P或者N-P-N型）的半导体材料制成，其中夹在中间的一块称为基区，两侧分别是发射区和集电区。
1.2 三极管的工作原理三极管根据基区控制电流的大小和方向来调节集电区电流的大小。
当基区的电流为零时，三极管处于截止状态；而当基区的电流为正时，三极管处于放大状态。
三极管的工作原理是基于本征型晶体管理论的基础上发展起来的。
二、三极管的分类与参数2.1 三极管的分类根据不同的工作方式和结构形式，三极管可以分为NPN型和PNP型两种。
NPN型三极管是以N型半导体为基础，P型半导体作为二极管，再以N型半导体作为封装；而PNP型三极管则相反。
2.2 三极管的参数三极管的常见参数包括最大集电极电流（IC）、最大发射极电流（IE）、最大反向电压（VCEO）等。
这些参数决定了三极管的工作范围和性能。
三、三极管的应用领域3.1 放大器电路三极管可以用作放大器电路的关键元件，通过控制输入信号的电流变化，实现对输出信号的放大。
3.2 开关电路三极管的开关特性使其在电路中经常被用作开关元件。
通过控制基极电流的通断，实现对电路的开关控制。
3.3 震荡电路三极管在震荡电路中可以产生正弦波、方波等信号，广泛应用于射频信号发生器、计算机时钟发生器等领域。
3.4 温度传感器三极管的温度特性可以用于温度测量和控制，如温度传感器。
四、三极管的基本特性与参数测量方法4.1 静态特性静态特性包括输入输出特性、直流放大特性等。
通过在不同的输入输出条件下测量电流、电压等参数，可以了解三极管的静态工作状态。
4.2 动态特性动态特性包括频率响应、输入阻抗、输出阻抗等。
通过在不同频率下测量电流和电压的关系，可以了解三极管的动态响应能力。
4.3 参数测量方法常见的参数测量方法包括基极电流测量、集电极电流测量、电压放大倍数测量等。
根据不同的测量需求，选择合适的测量方法来获取所需的三极管参数数据。
模拟电子技术三极管详解
第 2 章 半导体三极管
2) uDS 对 iD的影响(uGS > UGS(th))
MOS工作原理
DS 间的电位差使 沟 道 呈 楔 形 ， uDS ， 靠近漏极端的沟道厚
度变薄。
预夹断(UGD = UGS(th))：漏极附近反型层消失。 预夹断发生之前： uDS iD。
第2章
半导体三极管
2.1 双极型半导体三极管 2.2 单极型半导体三极管 2.3 半导体三极管电路的基本分析方法 2.4 半导体三极管的测试与应用
第2章
半导体三极管
2.1 双极型半导体三极管
2.1.1 晶体三极管 2.1.2 晶体三极管的特性曲线 2.1.3 晶体三极管的主要参数
第 2 章 半导体三极管
第 2 章 半导体三极管
二、耗尽型 N 沟道 MOSFET
Sio2 绝缘层中掺入正离子
D 在 uGS = 0 时已形成沟道；
B 在 DS 间加正电压时形成 iD，
G S
uGS UGS(off) 时，全夹断。
iD /mA
2V
0V
2V
uGS = 4 V
O
uDS /V
输出特性
当 uGS UGS(off) 时，
O
iiiBBB===
00 0uCE
第 2 章 半导体三极管
2.1.3 晶体三极管的主要参数
一、电流放大系数
4 iC / mA
1. 共发射极电流放大系数
3
— 直流电流放大系数
Q
II23CB.40NN5110II0CB63AA
IC8B2O ICBO
IC IB
2 1
— 交流电流放大系数

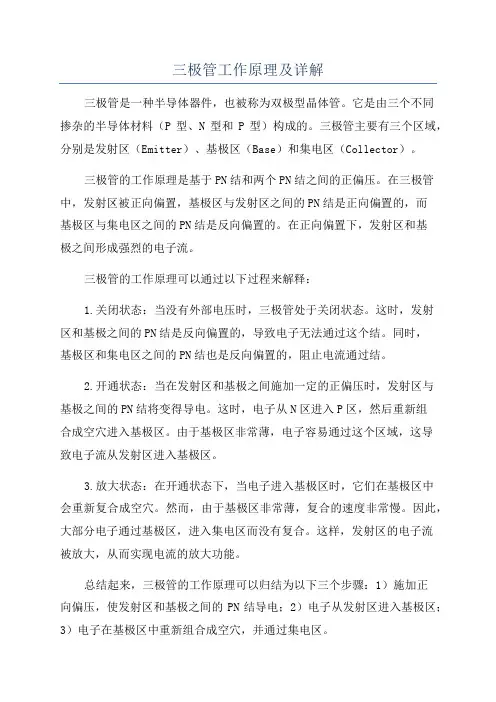

三极管工作原理及详解
三极管工作原理及详解三极管是一种电子元器件，也被称为晶体管，是现代电子技术中广泛应用的一种重要器件。
它是由半导体材料制成的，通常由一个n-型材料和两个p-型材料组成，形成了一个n-p-n结构。
三极管的基本结构由一个基极（B，用于控制电流流动）、一个发射极（E，用于输入电流）和一个集电极（C，用于输出电流）组成。
其工作原理可分为以下几个方面进行详解：1.PN结反偏扩散：当三极管的发射结（BE结）处于反偏状态时，即使输入电压很小，也会有导电电子和空穴被扩散进入发射结。
这会导致发射结区域的电荷强度减小，使其变得非常薄。
基极结（BC结）也被反偏，因此极少有电子和空穴从基极端扩散进入。
2.动态增益：由于发射结非常薄，即使很小的输入电流（基电流）也能穿过发射结流入发射区。
这些电流在发射结区域中的散射使得电流进一步扩大，从而形成了由基电流控制的大电流放大器。
3.输出由输入控制：三极管的工作特点是，当输入信号施加在基极上时，这将导致在发射结和基结之间发生器件动作，如三极管的增益。
因此，输入电流的小变化就会导致输出电流的相应变化。
4.级联放大：三极管的输出可以直接连接到下一个三极管的输入，以实现级联放大，从而进一步增大信号的幅度。
这是因为三极管具有很高的放大倍数，通常在100以上。
5.工作模式：三极管的工作可以分为三种模式：放大模式、截止模式和饱和模式。
放大模式是三极管最常见的工作模式，此时三极管的输入电压足够大以驱动输出电流。
截止模式是指输入电压不足以驱动输出电流，此时三极管处于关闭状态。
饱和模式是指输入电压非常高，以至于电流饱和，此时三极管处于完全开启状态。
6.用途广泛：三极管作为一种重要的电子元件，在电子电路中应用广泛。
它可以用作放大器、开关、振荡器等。
例如，在放大器电路中，通过适当地设置电路参数，可以使输入信号的微小变化引起输出电流的大幅度变化，从而实现信号放大功能。
在开关电路中，三极管可以通过控制输入电流的开关行为，打开或关闭电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管工作原理及主要参数详解
三极管（全称：半导体三极管，也称双极型晶体管、晶体三极管），是一种控制电流的半
导体器件其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。
介绍三极
管的工作原理以及主要参数。
晶体三极管是p型和n型半导体的有机结合，两个pn结之间的相互影响，使pn结的功能
发生了质的飞跃，具有电流放大作用。
晶体三极管按结构粗分有npn型和pnp型两种类型。
如图2-17所示。
（用Q、VT、PQ表示）三极管之所以具有电流放大作用，首先，制造工
艺上的两个特点：
（1）基区的宽度做的非常薄;
（2）发射区掺杂浓度高，即发射区与集电区相比具有杂质浓度高出数百倍。
晶体三极管的工作原理
三极管工作必要条件是（a）在B极和E极之间施加正向电压（此电压的大小不能超过
1V）;（b）在C极和E极之间施加反向电压（此电压应比eb间电压较高）;（c）若要取得
输出必须施加负载。
当三极管满足必要的工作条件后，其工作原理如下：
（1）基极有电流流动时。
由于B极和E极之间有正向电压，所以电子从发射极向基极移动，又因为C极和E极间施加了反向电压，因此，从发射极向基极移动的电子，在高电压
的作用下，通过基极进入集电极。
于是，在基极所加的正电压的作用下，发射极的大量电
子被输送到集电极，产生很大的集电极电流。
（2）基极无电流流动时。
在B极和E极之间不能施加电压的状态时，由于C极和E极间
施加了反向电压，所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区，阻碍了从发射极向集电极的电子流动，因而就没有集电极电流产生。
综上所述，在晶体三极管中很小的基极电流可以导致很大的集电极电流，这就是三极管的
电流放大作用。
此外，三极管还能通过基极电流来控制集电极电流的导通和截止，这就是
三极管的开关作用（开关特性）。
晶体三极管共发射极放大原理如下图所示：
A、vt是一个npn型三极管，起放大作用。
B、ecc 集电极回路电源（集电结反偏）为输出信号提供能量。
C、rc 是集电极直流负载电阻，可以把电流的变化量转化成电压的变化量反映在输出端。
D、基极电源ebb和基极电阻rb，一方面为发射结提供正向偏置电压，同时也决定了基极
电流ib.
E、cl、c2作用是隔直流通交流偶合电容。
F、rl是交流负载等效电阻。
交流通路：ui正端-cl-vtb-vtc-c2-rl-ui负端。
（1）在日常使用中采用两组电源不便，可用一组供电。
（2）为简化电路，用“UCC”的端点和“地”表示直流电源。
（3）把输入信号电压、输出信号电压和直流电源的公共端点称为“地”并用符号“丄”表示，
以地端作零电位参考。
画外音：我们可以用水龙头与闸门放水的关系，来想象或者说是理解三极管的放大原理。
其示意图如下图 2-20 所示：
图 2-20 三极管放大原理参考示意图
①如图2.20 （a）所示：当发射结无电压或施加电压在门限电压以下，相当于闸门关紧时，水未从水龙头底部通过水嘴流出来。
此时， ec 之间电阻值无穷大， ec 之间的电流处于截
止状态，或者说是开关的 OFF 状态。
图 2-20 三极管放大原理参考示意图
②如图 2.20 （ b ）所示：当对发射结施加电压在门限电压范围时（以硅管 0.7V 左右为例），相当于闸门松动一点点，从水龙头底部通过水嘴流出的水成滴答状态。
此时， ec 之间的电阻值也下降了一点点。
图 2-20 三极管放大原理参考示意图
③如图 2.20 （ c ）所示：当对发射结施加电压在 0.8V 时，相当于闸门已打开三分之一的状态时，水龙头底部已经可以有三分之一的水通过水嘴流出来了，此时， ec 之间的电阻值也下降了三分之一， ec 之间的电流处于调控或者说是放大状态。
图 2-20 三极管放大原理参考示意图
④如图 2.20 （ d ）所示：当对发射结施加电压在 0.9V 时，相当于闸门已打开三分之二的状态时，水龙头底部已经可以有三分之二的水通过水嘴流出来了，此时， ec 之间的电阻值也下降了三分之二， ec 之间的电流处于调控或者说是放大状态。
图 2-20三极管放大原理参考示意图
⑤如图 2.20 （ e ）所示：当对发射结施加电压在 1V 或者 1V 以上时，相当于闸门已完全打开的状态时，水龙头底部所有的水已经可以通过水嘴流出来了，此时， ec 之间的电阻值也下降为“ 0 ”，或者说很小，可以或略不计， ec 之间的电流处于饱和状态，或者说是开关的 ON 状态。
三极管主要参数
三极管的主要参数分为三种，即直流参数、交流参数和极限参数，下面分别介绍：
直流参数
•共发射极直流放大倍数β=Ic/Ib
•集电极—基极反向截止电流Icbo，Ic=0时，基极和集电极间加规定反向电压时的集电极电流。
Icb越小，说明三极管的集电结质量越好。
•集电极—发射极反向截止电流Iceo（穿透电流），Ib=0时，集电极—发射极之间在规定反向电压时的集电极电流。
要求Iceo越小越好。
交流参数
•共发射极交流放大倍数β=△Ic/△Ib，其中△Ib是Ib的变化量，△Ic时Ic对应的变化量，三极管β值一般以20～100之间为好。
•共基极交流放大倍数α=△Ic/△Ie约等于≈1。
极限参数
•集电极最大允许电流Icm，集电极Ic值超过一定限额β值会下降，当β下降到额定值的1/2～2/3时的Ic值称Icm，正常工作时不允许超过Icm。
•集电极—发射极之间击穿电压BUceo：指基极开路时，集电极和发射极之间的击穿电压。
•集电极最大允许耗散功率Pcm：由于集电结处于反向连接，所以，电阻很大。
当电流流过集电结时，集电结就会产生热量，为了使集电结的温度不超过规定值，集电极耗散功率将受到限制，一般应使Pcm≤IcUce。
