三相变压器联结组别
三相变压器的连接组别(星形连接、三角形连接)
三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。
如下图（a）、（b）所示。
当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。
同样，三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。
但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。
以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。
以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。
如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。
新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。
三相变压器联结组别判断方法
三相变压器联结组别（标号）的判定方法一、联结组别（标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。
采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12，看短针指在哪个数字上，这个数字即连接组号,如图1-1所示。
B.12639图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。
（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法。
常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种,即ax绕组的x端可以和b连接，也可以与c连接。
按照ax-by-cz-ax 顺序接线的称为顺接，按照ax-cz -by-ax 顺序接线的称为逆接；星形接法用Y 表示；三角形接法用D 表示，如图1-2所示。
Czcab .cca b图1-2（a ）星形联结 （b ）三角形联结（顺联） （c ）三角形联结（逆联）在三相变压器里 ，一次绕组的首端用A 、B 、C 表示 ；末端用X 、Y 、Z ；二次绕组的首端用a 、b 、c 表示，末端用x 、y 、z 表 示。
星形接法中点可以引出中线，也可以不引出。
这样,一、二绕组的接法就有各组合：(1)Y,y 或YN,y 或Y,yn;(2)Y,d 或YN,d;(3)D,y 或D,yn;(4)D,d 。
其中大写字母表示高压绕组接法,小写字母表示低压绕组接法,字母N,n 是星形接法的中心点引出标志。
（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按A 、B 、C 相序排列，相位保持不变 ；二次绕组按a 、b 、c 相序排列，相位可有改变（abc 、bca 、cab ）。
同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后1200，钟点数按顺时针方向增加4h ，错开两个铁心柱，相位滞后2400，钟点数按顺时针方向增加8h ，如图1-3（a ）、（b ）所示。
三相变压器接线组别
Y型接线组别的优缺点
优点
结构简单、维护方便、成本低廉 、运行稳定。
缺点
不能承受较大的不平衡负载，当 一相断路时，其它两相电压会升 高，需要配置相应的保护措施。
03
Δ型接线组别
Δ型接线组别的特点
三个线圈呈三角形连接，每个线圈的首尾相接。 三个线圈的匝数相等，相位差为120度。
输入输出电压比为3:1或1:3。
其他特殊接线组别
其他特殊接线组别包括各种不同的接线方式，如三相-三相变压器 接线、三相-单相变压器接线等。这些特殊接线组别通常用于特定 的应用场合，以满足不同的需求。
特殊接线组别的优点在于其能够实现特定的功能，如电压变换、 相位变换等。
然而，特殊接线组别也存在一些缺点，例如其结构复杂、维护困 难等。因此，在实际应用中需要根据具体需求进行选择。
02
Y型接线组别
Y型接线组别的特点
三个线圈的尾端连接 在一起，首端引出作 为电源或负载的接线 端。
输出电压与输入电压 同相位。
三个线圈的匝数相等， 相位差为120度。
Y型接线组别的应用场景
适用于高压输电线路的三相变压 器。
适用于需要三相平衡供电的工业 和商业场所。
适用于需要降低谐波干扰的场合。
Δ型接线组别的应用场景
适用于高压输电线路的三相变压器。
适用于需要平衡三相负载的电力系统。
适用于需要高电压或大电流的工业应 用。
Δ型接线组别的优缺点
优点
结构简单，制造方便，运行稳定，能 够承受较大的短路电流。
缺点
不能实现电气隔离，需要额外的隔离 变压器或光耦等设备来实现电气隔离 。
04
其他接线组别
三相变压器接线 组别
目录
三相变压器的连接组别
பைடு நூலகம்
（ 1 ） Y/Y-12 （ Y ， y12 ）
*
ÙAB =Ùab =-
*
ÙA
Ùa Ùab
ÙA +ÙB
Ùa +Ùb
- ÙA ÙB
ÙAB
*
*
ÙB Ùb ÙC 12 ÙAB 3 Ùc
* *
ÙAB Ùb Ùc
ÙAB
Ùab ÙA Ùa
9 ÙC
Ùab
6
（2） Y/Y-6 （ Y ， y6 ） ÙAB = - ÙA + Ù B
ÈA A* ÈA Èa X a
原磁通 减少
*
新产生的 磁通
x
Èa
*
原磁通 增加
ÈA*
A
X a x
*
ÈA
新产生的 磁通
Èa
如下图所示，当原磁通增 加时，A和a（ X 和 x ）也为同 名端。
*
Èa
三、变压器的连接组别
1、连接组别
变压器高、低压两侧三相绕组的连接方式以及 对应线电压的相位关系（连接组标号），称为变 压器的连接组别。 2、连接组别标号的时钟表示法 以变压器高压侧线电压为时钟的长针，永远 固定在“ 12 ”的位置上，以低压侧对应的线电压 为时钟的短针，短针所指的时数就是变压器连接 组的标号。
纲
二、变压器的极性
要
一、三相变压器的连接方法
三、变压器的连接组别 四、变压器连接组别综述（小结）
一、三相变压器的连接方法
1、 星形连接
将三相绕组的三个末端 X ， Y ， Z (低压x ，y，z) 分别连接在 一起，三个首端 A 、 B 、 C (低压 a、b、c) 分别引出，便构成星形连 接，用 Y表示 （新：高压Y，低压 y ）。 2 、 三角形连接 将高、低压绕组的一相末端 与另一相的首端分别依次连接在 一起，构成一个回路，便构成三 角形连接，用△表示（ 新：高压 D，低压d ）。 顺序三角形接法：ax-by-cz-a 逆序三角形接法：ax-cz-by-a
三相变压器的连接组别
三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法，DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n 表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置Yyn0：高压星形连接、低压星形连接并引出中性线；Dyn11：高压三角形连接，低压星形连接并引出中性线。
当低压三相负载不平衡时，低压线圈存在零序电流，Yyn0连接的变压器由于高压星形连接，零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在零序分量，使得三相相电压失去平衡，波形失真。
而在Dyn11连接的变压器中，由于高压是三角形连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中就不存在零序分量了。
所以说，Dyn11变压器比Yyn0变压器带不平衡负载的能力强。
但Yyn0变压器结构要简单些，一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。
1）根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。
在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。
2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。
这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。
三相变压器的连接组别
一、三相变压器的连接方法 二、变压器的极性 三、变压器的连接组别 四、变压器连接组别综述（小结）
一、三相变压器的连接方法
1、 星形连接
A
将三相绕组的三个末端 X ，
B
Y ， Z (低压x ，y，z) 分别连接在
C
一起，三个首端 A 、 B 、 C (低压
a、b、c) 分别引出，便构成星形连
接，用 Y表示 （新：高压Y，低压
ÙAB
ÙAB = - ÙA +ÙB Ùab = Ùb
ÙB
A
*
ÙA
Ùa
*
ÙB
Ùb
*
ÙC
Ùc
逆序三角形接法
bz Ùb
ÙAB
Ùc cx
Ùa
a y ÙA
ÙC
12
9
Ùab ÙAB
3
6
a
*Ù
ab
*
*
四、变压器连接组别综述（小结）
1、变压器的连接组别很多，为了制造和并列运行 的方便，我国电力变压器只生产Y/Y0-12、 Y0/Y12 、 Y/Y-12 、Y/△-11 及Y0/△-11五种连接组别，
y ）。
2 、 三角形连接
将高、低压绕组的一相末端
与另一相的首端分别依次连接在
一起，构成一个回路，便构成三
A
角形连接，用△表示（ 新：高压
D，低压d ）。
顺序三角形接法：ax-by-cz-a
逆序三角形接法：ax-cz-by-a
Xx
a
Yy
b
Zz
c
星形连接
顺序三角形接法 a
逆序三角形接法
二、变压器的极性
同极性端（同名端）：
任意瞬间，高压绕组的某 一端点的电位为正（高电位）
三相变压器极性及连接组别课件
极性的检测方法
通过测量绕组间的电 压来判断极性。
在实际应用中，可以 通过观察接线端子的 标记或使用相位表进 行测量。
使用专门的极性测试 仪器进行测量。
02
三相变压器连接组别介绍
连接组别的定义
连接组别
指三相变压器一、二次绕组的连 接方式，用来表示原、副边的电 压关系。
连接组别的确定
根据一、二次绕组的绕向和首尾 端相连接方式来确定。
连接组别混淆
不同的连接组别对应不同的接线方式 ，混淆可能导致设备性能下降或安全 问题。
缺乏理论知识
部分技术人员对三相变压器极性及连 接组别的理论知识掌握不足，导致在 实际操作中出现问题。
缺乏实践经验
新进技术人员可能由于缺乏实践经验 ，在操作三相变压器时无法准确判断 和解决问题。
问题分析与解决方案
分析
问题分析与解决方案
分析
理论知识不足主要是由于缺乏系统学习和培训所致。
解决方案
建议定期组织技术培训，加强对三相变压器极性及连接组别相关理论的学习。
问题分析与解决方案
分析
实践经验的缺乏是新进技术人员普遍 存在的问题。
解决方案
鼓励新进技术人员多参与实际操作， 积累实践经验，同时资深技术人员应 给予指导和帮助。
实验结果分析与结论
根据测量数据，分析各相绕组的极性及 连接组别。
将实验结果与理论进行对比，验证理论 根据实验结果，总结三相变压器极性及
知识的正确性。
连接组别的判断方法。
05
三相变压器极性及连接组 别的常见问题与解决方案
常见问题汇总
极性判断错误
在三相变压器中，极性的正确判断是 关键，错误的极性判断可能导致设备 无法正常工作。
三相变压器的连接组别
Δ/Y-11连接
一次绕组为Δ型连接，二次 绕组为Y型连接，且一次绕 组的线电压超前于二次绕 组的线电压30度，适用于 需要输出电压幅值小于输 入电压幅值的场合。
03 三相变压器连接组别的判 断方法
通过绕组接线端子进行判断
总结词
通过观察三相变压器绕组的接线端子，可以初步判断其连接组别。
详细描述
根据接线端子的排列和连接方式，可以大致判断出变压器的连接组别。例如， 如果接线端子顺序为"Y-Y-Y"，则可能是"Y"型连接组别；如果接线端子顺序为 "D-D-D"，则可能是"D"型连接组别。
在无功补偿装置中的应用
无功补偿原理
三相变压器在无功补偿装置中起到关键 作用。通过调整变压器的变比，可以改 变无功补偿装置的输出电压，从而实现 对系统无功的补偿或吸收。
VS
无功补偿装置的应用
在电力系统中，无功补偿装置通常与三相 变压器配合使用，以实现系统的无功平衡 和电压稳定。通过合理配置三相变压器的 连接组别，可以优化无功补偿装置的性能 ，提高电力系统的稳定性。
在电机控制中的应用
电机启动控制
通过三相变压器，可以实现电机的启动控制。通过改变变压 器的输入电压或电流，可以控制电机的启动转矩和启动速度 ，从而实现对电机的精确控制。
电机调速控制
利用三相变压器的变比特性，可以实现电机的调速控制。通 过改变变压器的匝数比或相位角，可以改变电机输入的电压 或电流，从而实现电机的调速。
电压变换
通过三相变压的变换，实现电力系统中的电压 等级转换，满足不同设备的用电需求。
隔离与保护
三相变压器能够隔离故障设备，减小故障影响范 围，提高电力系统的稳定性和安全性。
三相变压器的连接组别
三相变压器的连接组别三相变压器是一种常见的电力设备，用于将电能从一种电压水平转换为另一种电压水平。
其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
在三相变压器中，有两种常见的连接组别方式：星形连接组别（Y 型连接）和三角形连接组别(Δ型连接)。
1. 星形连接组别（Y型连接）：在星形连接组别中，变压器的三个相线的连接形成一个星形。
这意味着变压器的winding的一个端点集中连接在一起，并且该点是系统的中性点。
另外两个端点通过电缆连接到三相电源或负载。
星形连接组别常用于系统中电压较低的一侧，而不适用于高电压一侧。
星形连接组别的优点包括：- 提供对称的电压和电流分配，减少不平衡问题。
- 较低的绝缘要求，因为相线与中性点的绝缘相对较小。
- 使系统能够接地，并提供对地故障电流的路径。
星形连接组别的缺点包括：- 较低的电压变换比，因为相线与中性点之间有额外的电阻。
- 需要中性点的绝缘，以保证安全。
2. 三角形连接组别(Δ型连接)：在三角形连接组别中，变压器的三个相线的连接形成一个闭合的三角形回路。
这意味着电流在三个相线之间按顺序循环，并且没有中性点。
三角形连接组别常用于系统中电压较高的一侧，因为它可以实现较高的电压变换比。
三角形连接组别的优点包括：- 较高的电压变换比，因为没有额外的电阻。
- 高电流负载能力，适用于大功率负载。
三角形连接组别的缺点包括：- 不提供对称的电压和电流分配，可能会导致不平衡问题。
- 更高的绝缘要求，因为相线之间的电压相对较高。
除了以上的两种常见的连接组别方式，还有其他一些特殊的连接组别方式，例如Zig-Zag连接组别、V连接组别等。
这些连接组别方式根据具体的应用和需求而定，用于特殊的电压转换和电力系统配置。
需要注意的是，无论使用哪种连接组别方式，安全性都是非常重要的。
变压器应该根据规范进行正确的接线和绝缘，以确保电能转换的安全和稳定。
总结：三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
三相变压器的连接组别
i 3 i 0 3 0 3
i
03
i03 i03
一、绕组连接形式对三次谐波电流的影响
由于磁路的饱和性，主磁通与空载电流 为非线性关系，当空载电流包含基波电流和 三次谐波电流时，主磁通为正弦波。
交链同一磁通的高、低压绕组首端是异名端时
五、三相变压器连接组别的确定
五、三相变压器连接组别的确定
五、三相变压器连接组别的确定
五、我国三相变压器的标准连接组别
Y,yn0；Y，d11；YN，d11；YN，y0；Y，y0。 Y,yn0：低压侧可引出中性线，成为三相四线制，用作配电 变压器时可兼供动力和照明负载。 Y，d11：用于低压侧超过400V的线路中。 YN，d11：用于高压输电线路中，使电力系统的高压侧中性 点有可能接地。
3.1 三相变压器的连接组别
引入
引入
一、连接组别的概念
连接组别：反映变压器高、低压侧绕组的连接方式，以及在 正相序电源时，高、低压侧绕组对应线电势的相位关系。
一、连接组别的概念
时钟表示法
例：Y,d3
低压侧电势Eab滞后 对应的高压侧EAB 3×30°
二、课堂演示
观看示波器显示出的EAB与Eab的相位关系
主磁通为 正弦波
电势为正 弦波
课堂练习
ABC ***
X
YZ
abc ***
xy z
小结
连接组别的概念 时钟表示法 同名端 首末端和同极性端对电势相位关系的影响 三相变压器连接组别的确定 标准连接组别
3.2 磁路和电路连接形式对空 载电势波形的影响
三相变压器地连接组别(星形连接、三角形连接)
三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。
如下图（a）、（b）所示。
当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。
同样，三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。
但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。
以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。
以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。
如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。
新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。
三相变压器极性及连接组别
曲折形（Z）连接的变压器极性判断
曲折形连接的变压器，其三个线圈按照一定的规律相互连接。极性判断时，需要 先确定曲折形连接的具体规律，然后根据规律判断每个线圈的极性。通常需要结 合变压器的铭牌、接线图等信息进行判断。
总结词：曲折形连接变压器的极性判断需要综合考虑多种因素，包括线圈的接线 规律、铭牌信息等。
极性及连接组别的选择还影响到无功补偿装置的补偿精度和响应速度，对 于电力系统的稳定性和经济性具有重要意义。
04
CATALOGUE
三相变压器极性及连接组别的测试方法
直流法测试三相变压器极性及连接组别
总结词
通过测量一次侧和二次侧的直流电阻来判定极性和连接组别。
详细描述
在三相变压器的一次侧和二次侧分别接入直流电源，测量各相的直流电阻值， 根据电阻值的大小和相位关系，可以判断出变压器的极性和连接组别。
3. 低压侧三个相绕组的末端连接 在一起形成中性点，但该中性点 不接地。
YNyn0d1连接组别
详细描述
1. 高压侧三个相绕组的首端分别 接到三相电源的A、B、C相上， 而它们的末端连接在一起称为中 性点，并接地。
2. 低压侧三个相绕组的首端分别 与高压侧相绕组的末端连接，形 成三角形接法。
总结词：中性点接地，高压侧三 角形接法，低压侧星形接法，低 压侧中性点不接地。
VS
详细描述
使用专用的变压器极性及连接组别测试仪 器，按照仪器操作说明进行测量，可以快 速准确地判断出变压器的极性和连接组别 。测试结果可以通过器自带的显示屏或 电脑软件进行查看和分析。
05
CATALOGUE
三相变压器极性及连接组别的维护与保养
三相变压器连接组别
Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数国家标准规定，单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。
而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。
现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有优点：3.1D联结对抑制高次谐波的恶劣影响有很大作用3.1.1在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消;3.1.2高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。
3.2Dyn11联结变压器的零序阻抗比Yyn0联结变压器小得多，有利于低压单相接地短路故障的切除。
三相变压器的联结组别
三相变压器原、副边三相绕组均可采用Y（y） 联结或YN（yn）联结，也可采用D（d）联结， 括号内为低压三相绕组联结方式的表示符号。因 此三相变压器的联结方式有Y，yn、Y，d、YN， d、Y，y、YN，y、D，yn、D，y、D，d等多种 组合，其中前三种为最常见的联结方式，逗号前 的大写字母表示高压绕组的联结，逗号后的小写 字母表示低压绕组的联结，N（或n）表示有中性 点引出。
2. Y,d联结
V1 U1 E UV
V1
W1
E W
E U
E V
v1, w2
E UV
E V
E v
U2 V2 u1 E uv v1
E u
W2 w1
E w
W2 w1, u2 U2 EW V2 E u E
U
U1 u1, v2
W1
E v
u2
三相变压器的联结组别
由于三相绕组可以采用不同联接，使得三相 变压器原、副绕组的线电动势之间出现不同的相 位差，因此按原、副边线电动势的相位关系把变 压器绕组的连接分成各种不同的联结组别。由于 无论怎样联结，原、副边线电动势的相位差总是 30º 的整数倍。因此，可采用时钟表示法。
三相变压器的联结组别
具体方法是：分别作出高、低压侧电动势相 作为时钟的 量图，把高压绕组线电动势相量 E UV 长针，并固定指在“12”上，其对应的低压绕组线 作为时钟的短针，这时短针所指 电动势相量 E uv 的数字即为三相变压器联结组别的组别号，将该 数字乘以30º ，就是副绕组线电动势滞后于原绕组 相应线电动势的相位角。
三相变压器的联结组别
如何根据变压器绕组联结图判断联结组别： （1）首先画出原边绕组相电势的相量图，并根据 连接方式求出其线电动势 E UV （2）然后把U点当做u点，再根据同名端来确定 副边绕组相电动势与原边绕组相电动势的相位关 系，画出副边绕组相电动势的相量图后，由其连 接方式求出副边的线电动势 E uv （3）最后根据相量图所示的原 副边绕组线电动 势相位差，得出其联结组别号。
三相变压器的连接组别
OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。
变压器并联运行有如下优点：一是提高了供电的可靠性。
多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。
二是提高运行效率。
可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。
三是减少一次投资。
可根据用电量的增加，分期分批安装变压器。
三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。
当连接组别不同的变压器并联运行时会导致短路烧毁变压器。
变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。
组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。
规定一次侧线电压相量（E AB ）为分针指向12点，二次侧对应线电压相量（E ab ）为时针，它指向几点就是变压器连接的组别号。
下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。
一、Ｙ，ｙ接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。
题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例１：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。
需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。
最后，根据E AB 和E ab的相位关系确定连接组标号为Y，y0。
为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。
二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。
例1中图示即为同名端出线。
二次侧各相量的方向与一次侧同一铁心的相量方向对应。
例２：如图1所示，通过作图，可以确定连接标号为Y，y6。
需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。
三相变压器联结组标号判定
•
（2）三角形顺序变逆序，当三角形接线在副边时，
相当于钟表旳时针逆时针转了60°，组别号减“2”；三角形接
线在原边时，相当于钟表旳时针顺时针转了60°，组别号加 “2”。
与Yy0对比
观察发觉：副边按相序移位 按相序移位一次，abc cab 则副边相电动势顺时针转动了 120°组别号加“4” 即Yy4
减“2”
按相序移位一次，则副边相电
动势顺时针转动了120°组别
号加“4”
B
即应该为Dd2
B
x
b/x b/x’
A/a
C b/x
C
b/x’
b/x’’
A/a
c
• Y/y联结旳绕组可得到0( 或12) 、2、4、6、8、 10全部偶数点旳标号； Y/d联结旳绕组可得 到1、3、5、7、9、11全部奇数点旳标号。 这么,我们只要记住Yy0 和Yd11两种原则联结 组旳联结图,经过与它比较, 就能直接鉴定出 其他旳联结组标号。

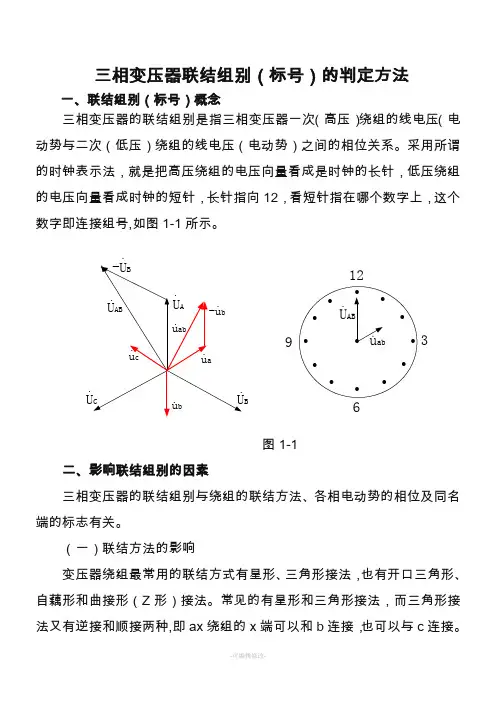

三相变压器联相变压器旳联结组别是指三相变 压器一次（高压）绕组旳线电压（电动势与二次（低压）绕 组旳线电压（电动势）之间旳相位关系。采用所谓旳时钟表 达法，就是把高压绕组旳电压向量看成是时钟旳长针，低压 绕组旳电压向量看成时钟旳短针，长针指向12，看短针指在 哪个数字上，这个数字即连接组号,如图1-1所示。
B
Aa
x
C
x’
x
c
b
与Yd11对比
观察发觉：副边相序变化 三角形逆序变顺序，当三角形 接线在副边时，相当于钟表旳 时针顺时针转了60°，组别号 加“2” 即Yd2
B
c/x
x
b
Aa
C
c/x’
与Dd0对比
三相变压器的连接组别(星形连接、三角形连接)
三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。
如下图（a）、（b）所示。
当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。
同样，三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。
但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。
以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。
以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。
如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。
新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y，y接法：高低绕组的三相标记不变，将低压绕 接法：高低绕组的三相标记不变， 组的三相标记依次轮换， 组的三相标记依次轮换，可得到其他偶数联结组 别。 接法：改变极性端和相号的标志， Y，d接法：改变极性端和相号的标志，还可得到 奇数联结组。 奇数联结组。 接法可以得到与Y,y接法相同的偶数组别,D,y Y,y接法相同的偶数组别 D，d接法可以得到与Y,y接法相同的偶数组别,D,y 接法也可以得到与Y,d接法相同的奇数组别。 Y,d接法相同的奇数组别 接法也可以得到与Y,d接法相同的奇数组别。 用相量图判断变压器的联结组时应注意以下几点： 注意以下几点 用相量图判断变压器的联结组时应注意以下几点： 绕组极性只表示绕组绕法， 1）绕组极性只表示绕组绕法，与绕组首末端的标志 无关； 无关； 高低压绕组相电动势均从首端指向末端， 2）高低压绕组相电动势均从首端指向末端，线电动 势从A指向B 势从A指向B； 同一铁心柱上绕组， 3）同一铁心柱上绕组，首端同极性时相电动势相位 相同，首端为异极性时相电动势相位相反； 相同，首端为异极性时相电动势相位相反； 相量图中A 4）相量图中A，B，C与a，b，c的排列顺序必须同 为顺时针排列，即原、副方同为正相序。 为顺时针排列，即原、副方同为正相序。
三相变压器的联结组—高 三相变压器的联结组 高、低绕组对应 线电动势之间的相位差， 线电动势之间的相位差，不仅与绕组的 极性（绕法）和首末端的标志有关， 极性（绕法）和首末端的标志有关，而 且与绕组的连接方式有关。 且与绕组的连接方式有关。
（1）Y，y接法
当各相绕组同铁心柱时Y 当各相绕组同铁心柱时Y，y接法有两种情况。联结组为 接法有两种情况。 y0和 y6。 Y, y0和Y, y6。
3.2.3三相绕组的连接方式 3.2.3三相绕组的连接方式
对于三相变压器，高压绕组、低压绕组， 对于三相变压器，高压绕组、低压绕组，我国主要采用星 形连接（ 连接）和三角形连接（ 连接）两种。 形连接（Y连接）和三角形连接（D连接）两种。
3.2.4三相变压器的联结组 3.2.4三相变压器的联结组
三相变压器
3.2三相变压器的电路系统 绕组的连接法与联 3.2三相变压器的电路系统—绕组的连接法与联 三相变压器的电路系统 结组
3.2.1绕组的端点标志与极性 3.2.1绕组的端点标志与极性 变压器高、低压绕组交链着同一主磁通， 变压器高、低压绕组交链着同一主磁通，当某 一瞬间高压绕组的某一端为正电位时， 一瞬间高压绕组的某一端为正电位时，在低压 绕组上必有一个端点的电位也为正， 绕组上必有一个端点的电位也为正，这两个对 应的端点称为同极性端 同极性端， 应的端点称为同极性端，并在对应的端点上用 标出。 符号“ 符号“*”标出。 绕组的极性只决定于绕组的绕向 与绕组首、 极性只决定于绕组的绕向， 绕组的极性只决定于绕组的绕向，与绕组首、 末端的标志无关。 末端的标志无关。规定绕组电动势的正方向为 从首端指向末端。 从首端指向末端。
3.2.5标准联结组 3.2.5标准联结组
总的来说， 总的来说，Y，y接法和D，d接法可以有0，2， 接法和D 接法可以有0 10等 个偶数联结组别， 4，6，8，10等6个偶数联结组别，Y，d接法 接法可以有1 11等 和D，y接法可以有1，3，5，7，9，11等6个奇 数组别，因此三相变压器共有12 12个不同的联结 数组别，因此三相变压器共有12个不同的联结 组别。 组别。 为了使用和制造上的方便，我国国家标准 国家标准规定 为了使用和制造上的方便，我国国家标准规定 只生产下列5种标准联结组别的电力变压器， 只生产下列5种标准联结组别的电力变压器， Y,yn0；Y,d11；YN,d11；YN,y0；Y,y0。 即Y,yn0；Y,d11；YN,d11；YN,y0；Y,y0。其 中以前3种最为常用。 中以前3种最为常用。 对于单相变压器，标准联结组为I,I0 I,I0。 对于单相变压器，标准联结组为I,I0。
3.4.1变压器理想并联运行条件 3.4.1变压器理想并联运行条件
理想情况： 理想情况： 空载时并联各变压器副绕组间无环流； 1）空载时并联各变压器副绕组间无环流； 带负载后各变压器的负载系数相等（ 2）带负载后各变压器的负载系数相等（所带负载大小与 容量成正比）； 容量成正比）； 负载时各变压器对应相的电流相位相同。 3）负载时各变压器对应相的电流相位相同。 必须满足三个条件： 必须满足三个条件： 各变压器高、低压方的额定电压分别相等， 1）各变压器高、低压方的额定电压分别相等，即各变压 器的变比相等； 器的变比相等； 各变压器的联结组相同； 2）各变压器的联结组相同； 各变压器短路阻抗的标么值相等， 3）各变压器短路阻抗的标么值相等，且短路电抗与短路 电阻之比相等。 电阻之比相等。
条件2 条件2）“各变压器的联结组相同”必须严格保证。 各变压器的联结组相同”必须严格保证。 电压差作用在变压器副绕组所 构成的回路上， 构成的回路上，必然产生很大 的环流（几倍于额定电流）， 的环流（几倍于额定电流）， 它将烧坏变压器的绕组。 它将烧坏变压器的绕组。因此 联结组不同的变压器绝对不能 并联运行。 并联运行。
当并联运行的变压器变比不等时， 当并联运行的变压器变比不等时，在并联运行的变压器之 间也会产生环流。 间也会产生环流。
当并联运行的变压器阻抗标么值不相等时， 当并联运行的变压器阻抗标么值不相等时，各并联变压器 承担的负载系数将不会相等
当同一铁心柱上高、低压绕组首端的极性相同时， 当同一铁心柱上高、低压绕组首端的极性相同时，其电 当首端极性不同时， 动势相位相同 。当首端极性不同时，高、低压绕组电动 势相位相反
3.2.2单相变压器的联结组 3.2.2单相变压器的联结组
三相变压器高、 三相变压器高、低压绕组对应的线电动势之间 的相位差，通常用时钟法来表示，称为变压器 的相位差，通常用时钟法来表示，称为变压器 的联结组。 的联结组。即把高压绕组的线电动势相量作为 时钟的长针，且固定指向12的位置， 12的位置 时钟的长针，且固定指向12的位置，对应的低 压绕组的线电动势相量作为时钟的短针， 压绕组的线电动势相量作为时钟的短针，其所 指的钟点数就是变压器联结组的标号。 指的钟点数就是变压器联结组的标号。 单相变压器，当高、 单相变压器，当高、低压绕组电动势相位相同 联结组为I,I0 当高、 时，联结组为I,I0 。当高、低压绕组电动势相 位相反时，其联结组为I 位相反时，其联结组为I，I6 。
3.4 变压器的并联运行
并联运行：两台或多台变压器原、 并联运行：两台或多台变压器原、副方分别接在公共母 线上，同时向负载供电的运行方式。 线上，同时向负载供电的运行方式。 并联运行优点： 并联运行优点： 可提高供电可靠性； 1）可提高供电可靠性； 2）可根据负荷大小调整并联 运行变压器台数，提高运行效率； 运行变压器台数，提高运行效率； 可减少备用容量， 3）可减少备用容量，并可分期分 批地安装新变压器，减少初投资。 批地安装新变压器，减少初投资。 并联变压器的台数也不宜太多
