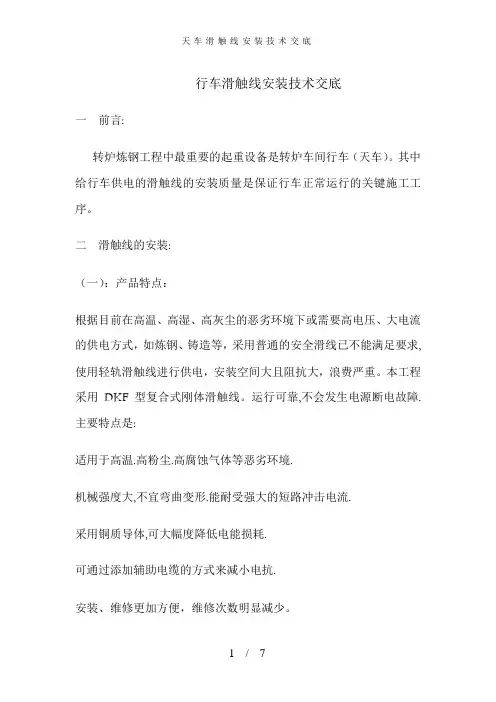

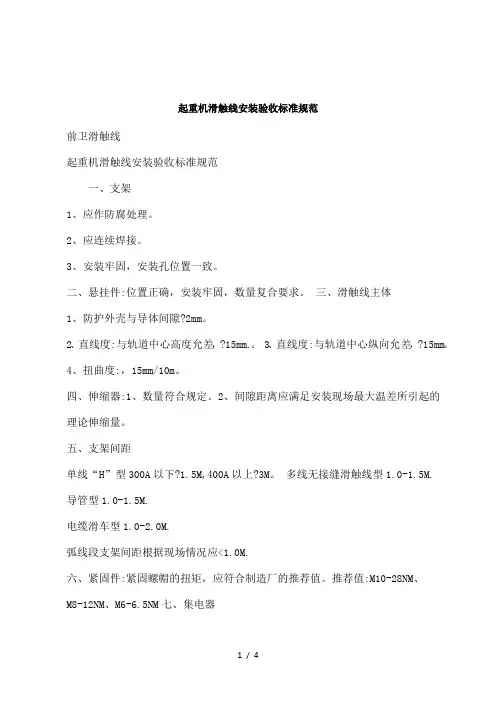

天车滑触线安装技术交底

行车滑触线安装技术交底

一前言:

转炉炼钢工程中最重要的起重设备是转炉车间行车（天车）。其中给行车供电的滑触线的安装质量是保证行车正常运行的关键施工工序。

二滑触线的安装:

（一）：产品特点：

根据目前在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求,使用轻轨滑触线进行供电，安装空间大且阻抗大，浪费严重。本工程采用DKF型复合式刚体滑触线。运行可靠,不会发生电源断电故障.主要特点是:

适用于高温.高粉尘.高腐蚀气体等恶劣环境.

机械强度大,不宜弯曲变形.能耐受强大的短路冲击电流.

采用铜质导体,可大幅度降低电能损耗.

可通过添加辅助电缆的方式来减小电抗.

安装、维修更加方便，维修次数明显减少。

分低压型和高压型两种.广泛应用于炼焦\炼钢\铸造等高温场合.

（二）钢体滑触线安装

安装流程图

1． 滑触线支架的制作与安装

滑触线通过绝缘子被固定在滑触线支架上,桥式起重机滑触线支架固定在起重机结构钢梁上,安装支架时,先装好两端两个支架，终端支架距滑触线末端应不大于800mm.（支架安装距离:直线部分为

1.5m.）在两支架中间拉条细钢丝,依次按顺序装上中间支架,使水平和垂直都达到质量要求. 滑触线的支架制作图见附图：滑触线支架等非带电金属部件，均应涂防锈漆

2． 绝缘子的安装

绝缘子.绝缘套不应有机械损伤或缺陷,表面应清洁，绝缘性能良好

.

320T天车滑触线电源采用3KV电压供电，为此采用FJY—145高压型绝缘子。

将支座和绝缘子安装在滑触线支架上固定直。

由于采用3KV电压供电,因此在安装支持件(由支座和绝缘子组成)前,需要对绝缘子和集电器进行绝缘耐压试验，进行检测.确保绝缘正常.

3. 滑触线的安装固定

根据设计图纸,滑触线采用三相四线制DKF型复合式刚体低阻抗铜滑线,侧装侧滑式安装. 高压安装时，相间距不得小于450mm。

在支撑件上安装刚体滑触线.安装滑触线需要根据安装图纸,事先计算好尺寸,确定滑触线温度补偿装置、滑线供电位置、检修段隔离装置及辅助电缆接线板位置.为了使集电器碳刷磨损均匀不致出现沟槽现象，滑线按齿形方案进行安装,如图。

侧滑式安装示意图：

滑接线的连接，应符合下列要求：

连接后应有足够的机械强度，且无明显变形。

接头处的接触面应平正光滑，保证其高差合格，连接后高出部分应修整平正。

导线与滑接线连接时，滑接线接头处应镀锡或加焊有电镀层的接线板。

4. 补偿电缆的敷设:

本工程采用双辅助电缆的方式进行电缆连接以减少滑线阻抗。常用的滑线阻抗的降低方法：增加滑线导电截面;增加辅助滑线或减少相间距离;增加供电点;在以上几方面仍无法满足要求时或条件不允许时，采用增加辅助电缆并通过不同相间跨接来降低滑线的阻抗。

5. 滑触线膨胀补偿装置的安装。

滑触线所用的金属材料，常随环境温度的变化而伸缩，所以滑触线通常情况下每隔30~50m或跨越建筑物伸缩缝处应设膨胀补偿装置，一般在离建筑物伸缩缝处的支架位置上安装。

6. 热膨胀问题的解决：

温度补偿的解决方法主要有分散和集中补偿方法。分散补偿法既在每标准长度滑线之间预留伸缩空间，伸缩空间由安装环境温差确定：并且在每根滑线上加一固定支撑，其他支撑点采用浮动支撑。集中补偿装置既对某一长度的滑线的伸缩进行集中补偿，通常采用补偿装置来补偿。对于复合式滑线通常采用集中装置进行热膨胀的问题。

集中补偿条件，全年温差大于30度，全线长度超过100米。

集中补偿装置的数量及支撑件的布局

当全线长度低于100米，（温差小于20℃）时，无需安装膨胀装置。当全线超过100米或温差40℃≤△t≤80℃补偿装置间距L=42米。当△t>80℃时补偿装置间距L=28米。

补偿装置应安装在与建筑物伸缩缝距离最近的支架上。

补偿装置处，滑接线应留有适当的间隙，间隙两侧的滑接线端头应加工圆滑，接触面应安装在同一水平面上，其两端间高差不应大于规范要求。

补偿装置间隙的两侧，均应有滑接线支持点，支持点与间隙之间的距离，不宜大于150mm。

采用集中补偿装置的特别要求：

必须有效控制滑线的伸缩方向，由中心向两端伸缩。

各个膨胀装置应均匀吸收滑线的伸缩量。

每两个膨胀点之间中心处安装一个且仅仅一个固定支撑。

7．分段供电滑接线的安装，应符合下列要求：

1分段供电的滑接线，当各分段电源允许并联运行时，不允许并联运行时，分段间隙应比滑接器与滑接线接触长度大40mm;

3KV滑接线，应符合设计要求。

2分段供电不允许并联运行的滑接线的接触处，应采用硬质绝缘材料的托板连接，托板与滑接线的接触面，应在同一水平面上。

3滑接线分段间隙的两侧相位应一致。

8．集电器的安装

集电器的安装应符合下列要求：

集电器支架的固定应牢靠，绝缘子和绝缘衬垫不应有裂纹、破损等缺陷，导电部分对地的绝缘应良好，相间及对地的距离应符合：额定电压0.5KV以下时

集电器应沿滑接线全长可靠地接触，自由无阻地滑动，在任何部位集电器与滑接线的接触部分，不应超出滑接线的边缘。

集电器与滑接缄的接触部分，不应有尖锐的边棱；压紧弹簧的压力，应符合要求。

集电器与可调滑杆间，应移动灵活。

集电器拉簧应完好灵活，耐麿碳刷应与滑接线可靠接触，滑动时不应跳弧，

9. 滑触线信号灯的安装

滑触线信号灯用作为电源的指示灯，它应安装在滑触线的终端司机容易看见且无剧烈振动的场所，信号灯的安装位置根据设计图纸安装.

三、效益分析：

刚体滑触线工艺先进、技术合理、施工速度快、工程质量容易控制、经济效益好的特点。主要表现在：

采用铜质导体,接触电阻小，阻抗小可大幅度降低电能损耗.

安装方式简单，重量轻、维修方便。

接触性能良好，无拉弧现象，使用寿命延长。

与轻轨滑触线的安装相比可以节约大量的人工和施工措施费。缩短施工周期，减少维修费用和时间。
