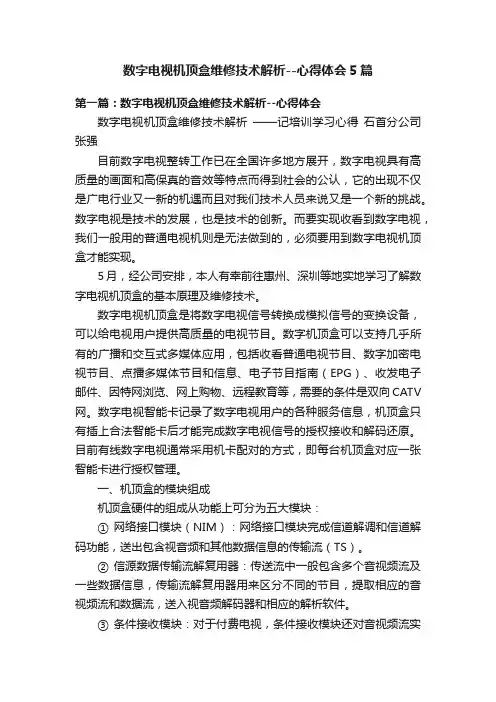

数字电视机顶盒维修技术解析--心得体会————————————————————————————————作者：————————————————————————————————日期：2数字电视机顶盒维修技术解析——记培训学习心得石首分公司张强目前数字电视整转工作已在全国许多地方展开，数字电视具有高质量的画面和高保真的音效等特点而得到社会的公认，它的出现不仅是广电行业又一新的机遇而且对我们技术人员来说又是一个新的挑战。

数字电视是技术的发展，也是技术的创新。

而要实现收看到数字电视，我们一般用的普通电视机则是无法做到的，必须要用到数字电视机顶盒才能实现。

5月，经公司安排，本人有幸前往惠州、深圳等地实地学习了解数字电视机顶盒的基本原理及维修技术。

数字电视机顶盒是将数字电视信号转换成模拟信号的变换设备，可以给电视用户提供高质量的电视节目。

数字机顶盒可以支持几乎所有的广播和交互式多媒体应用，包括收看普通电视节目、数字加密电视节目、点播多媒体节目和信息、电子节目指南（EPG）、收发电子邮件、因特网浏览、网上购物、远程教育等，需要的条件是双向CATV网。

数字电视智能卡记录了数字电视用户的各种服务信息，机顶盒只有插上合法智能卡后才能完成数字电视信号的授权接收和解码还原。

目前有线数字电视通常采用机卡配对的方式，即每台机顶盒对应一张智能卡进行授权管理。

一、机顶盒的模块组成机顶盒硬件的组成从功能上可分为五大模块：①网络接口模块（NIM）：网络接口模块完成信道解调和信道解码功能，送出包含视音频和其他数据信息的传输流（TS）。

②信源数据传输流解复用器：传送流中一般包含多个音视频流及一些数据信息，传输流解复用器用来区分不同的节目，提取相应的音视频流和数据流，送入视音频解码器和相应的解析软件。

③条件接收模块：对于付费电视，条件接收模块还对音视频流实施解扰，并采用含有识别用户和记忆功能的智能卡，保证合法用户正常收看，这由主芯片解扰部分完成，解扰的密钥从智能卡里面读取。

④视音频解码器和后处理：MPEG-2解码器完成对音视频信号的解压缩，经视频编码器和音频D/A变换，还原出模拟音视频信号，在模拟电视机上显示高质量图像，并提供多声道立体声节目。

⑤嵌入式CPU与存储器模块和接口电路：嵌入式CPU是数字电视机顶盒的心脏，它与存储器模块用来存储和运行软件系统，并对各个硬件模块进行控制。

接口电路提供丰富的外部接口，包括通用串行接口USB，以太网接口及RS232，模拟、数字视音频接口，数据接口等。

上面五大功能具体到实际应用电路上可以分为高频头、主芯片、flash、SDRAM、前控板、卡板、音频输出、视频输出以及一些网络交互接口等模块。

二、机顶盒常见故障及维修方法1、电源部分电源部分是数字电视机顶盒的启动部分，也是机顶盒的动力成分。

在日常损坏的机顶盒中，多数是电源部分的原因。

而造成这类故障的主要原因则是环境、气候等因素。

机顶盒电源分为线性电源和开关电源，而目前我们网络公司所使用的机顶盒，多数为开关电源。

开关电源主要包括输入电网滤波器、输入整流滤波器、变压器、输出整流滤波器、控制电路、保护电路。

它们的功能是：①输入电网滤波器：消除来自电网，如电动机的启动、电器的开关、雷击等产生的干扰，同时也防止开关电源产生的高频噪声向电网扩散。

②输入整流滤波器：将电网输入电压进行整流滤波，为变压器提供直流电压。

③变压器：是开关电源的关键部分。

它把直流电压变换成高频交流电压，并且起到将输出部分与输入电网隔离的作用。

④输出整流滤波器：将变换器输出的高频交流电压整流滤波得到需要的直流电压，同时还防止高频噪声对负载的干扰。

⑤控制电路：检测输出直流电压，并将其与基准电压比较，进行放大。

调制振荡器的脉冲宽度，从而控制变换器以保持输出电压的稳定。

⑥保护电路：当开关电源发生过电压、过电流短路时，保护电路使开关电源停止工作以保护负载和电源本身。

开关电源是将交流电先整流成直流电，再将直流逆变成交流电，最后整流输出所需要的直流电压。

这样开关电源省去了线性电源中的变压器。

开关电源中的逆变电路完全是数字调整，同样能达到非常高的调整精度。

但是在开关的时候容易产生尖冲信号，因此容易产生比较严重EMI现象，且输出的纹波比较大。

它的核心是利用输出反馈来调整标准方波的占空比，从而控制调整管开关的时间，而达到输出稳定的效果。

因为在开关关断的时候开关管处于截止状态，消耗的能量比较小，因此效率一般最小可以达到70%以上，最高可以达到90%以上。

2、主板部分（含卡座部分）2.1、机顶盒的测试流程在拿到一台坏机以后,首先要对它进行全面的检查,而不只是看它出问题的那个地方,因为它可能是几个地方同时出问题,根据下面的步骤可以比较全面的检查机器.⑴检查数码管是否显示正常，是否有亮画暗画现象。

电源灯是否常亮⑵检查手动搜台是否正常，是否有马塞克现象⑶检查AV输出是否正常。

不能有网纹干挠，图象模糊等不良现象⑷检查分量输出是否正常。

⑸检查S端子输出是否正常⑹检查网口是否正常⑺检查USB接口是否正常⑻检查声音播放/静音是否正常，不能有杂音，声音过小或过大现象⑼检查测试前面板按键是否正常。

用右手的大姆指分别按“∧”、“∨”依次转换测试频道，电视机画面应清晰稳定用右手的大姆指分别按“﹤”“﹥”，改变机顶盒频道声音输出的大小。

用右手的大姆指分别按“MENU”、“ENTER”应有相应的功能⑽在能正常搜看的情况下拍机，检验是否因为震动导致图象不良 , 拍机导致有轻微的马塞克，停止拍机后恢复正常为正常机顶盒。

⑾拍机导致死机或无法看到图象为严重⑿检查机顶盒是否能正常读取IC卡信息。

⒀主菜单及子菜单操作是否能正常实现。

在测试过程中，能顺利进入各种界面，并且在整个测试过程中不能有死机黑屏现象⒁检查能否恢复出厂设置根据上面的测试步骤，如果都正常，可以判断这台机器是没有问题的。

2.2、具体故障分析2.2.1 写不进程序①检查程序版本是否正确，连接方法是否正确。

②检测主芯片、内存、Flash、等关键芯片有无连锡、假焊、错件、方向贴错等现象。

③检测主芯片、内存、Flash工作电压以及它们的连通性之间是否正常。

④检查串口电路是否正常（MAX232集成电路，检测芯片供电情况；分离电路检测分离电路的连通性）。

2.2.2 无图像无显示①检查各主要芯片有无连锡、假焊、错件、方向贴错等现象。

②检查EEPROM与Flash应用程序是否匹配。

③检测三路供电系统是否正常。

④检测时钟信号、复位电路以及晶振情况是否正常。

⑤如果上面检查都没有问题，用良品替换flash等试一试。

2.2.3 无图象（前面板显示正常）①直接用AV线检测主芯片图像信号输出，如果有则是主芯片后面的图像滤波放大电路的问题，如果没有则是主芯片部分的问题。

②如果是滤波放大电路的问题，则首先观察此部分是否有假焊、连锡、错件的现象，接着检查图像放大芯片（FM6143）的供电是否正常，有些电路没有集成放大电路，则直接检测分离电路是各点电压是否正常，最后检测滤波电路是否正常。

③如果是主芯片部分的问题，则查看主芯片是否有假焊、连锡的现象，如果没有问题，则更换主芯片。

2.2.4 无声音①检测主芯片是否有声音信号输出，如果有则是后面D/A转换和放大部分的问题，如果没有则是主芯片部分的问题。

②如果是D/A转换和放大部分的问题，则检查这部分的是否有假焊、连锡的现象，接着检查供电系统的问题，然后检测D/A转换IC后面是否有信号输出，如果没有则更换D/A转换IC，有则检测后面4558放大IC部分工作情况（如果没有4558则检测分离电路工作情况），最后检测AV端子是否良好。

③如果是主芯片部分的问题，则查看主芯片是否有假焊、连锡的现象，如果没有问题，则更换主芯片。

2.2.5 搜索不到节目①检查主芯片到高频头是否有连锡假焊等现象。

②检查高频头3.3V和5V供电系统是否正常。

③检查高频头是否有TS流输出，如果没有检测高频头部分的AGC电压和时钟输入电压等相关电压是否正常，如果都是正常则更换高频头（针对一体高频头）或解调IC(对于分离高频头则检测解调IC的供电假焊等现象)；如果没有TS流输出则检测主芯片是否有假焊、连锡的现象，如果都没有问题，则更换主芯片。

2.2.6 S端子无图像、S端子图像不良①检查电视机和机顶盒的视频输出设置是否为CVBS+S端子模式。

②检测主芯片S端子引脚是否有图像和彩色信号输出，如果有则检测S端子后面的滤波放大电路供电系统以及假焊、连锡的现象，如果没有信号输出则检测主芯片是否有假焊、连锡的现象，如果正常则更换主芯片。

③检查S端子结构是否良好。

2.2.7 马赛克①检查信号强度是否正常。

②检查高频头和解调IC有无连锡、假焊、错件的现象。

③检查高频头和解调IC 的供电系统是否正常。

④换高频头或解调IC试一试。

2.2.8 死机①检查主芯片、flash、SDRAM是否有连锡、假焊现象。

②检查EEPROM、主芯片、flash、SDRAM工作电压是否正常。

③检查主芯片、flash、SDRAM通信是否正常，flash和SDRAM与主芯片的通信电阻一般是100欧。

④更换主芯片或flash或SDRAM试一试。

2.2.9 无显示（可以用排除法）①用一块好的前控板替换一下，如果显示正常则表明是前控板本身的问题，如果依然无显示则表明是前控制板排线到主芯片这部分的问题。

②如果是前控板的问题则首先观察是不是有假焊连锡的问题，然后检测串并转换芯片是否工作正常有信号输出，如果正常的有信号输出，则更换数码管。

③如果是前控制板排线到主芯片这部分的问题，则检查每根排线到主芯片的连通性，如果连接正常，则更换主芯片，但是这样的情况很少发生。

2.2.10 不读卡（可以用排除法）①首先用一块好的卡板替换一下，如果正常表明是卡板的问题，如果不正常则表明是主芯片到卡板排线这部分的问题。

②如果是卡板的问题，则检查卡板的三极管对管的电压是否正常，不正常表明三极管坏，正常则继续检查卡板的结构，插卡后铜皮是否能连通。

③如果是主芯片到卡板排线这部分的问题，则检查卡板排线与主芯片的连通性，如果通信良好，则换主芯片，但这种情况是很少发生的。

2.2.11 网口无作用①检查网口连接是否良好。

②检查主芯片到网口部分是不是有假焊、连锡的现象。

③检查网路芯片的供电和晶振工作是否正常。

④检查网络芯片与主芯片通信是否正常。

⑤更换网络芯片或主芯片。

2.2.12 USB无作用①检查主芯片到USB部分是不是有假焊连锡的现象。

②检查USB芯片的供电和晶振工作是否正常。

③检查USB芯片与主芯片通信是否正常。

④更换USB芯片或主芯片。

2.2.13 无遥控①首先用一个好的前控板替换，如果是正常的则问题出现在前控制板上面，否则问题出现在主板上面。

②如果问题在前控制板上面，则检查前控制板连锡假焊等现象，然后检查接收头的5V供电，如果都没有问题更换遥控接收头。
