陶瓷力学性能
陶瓷的力学性能
陶瓷的力学性能陶瓷材料的化学健大都为离子键和共价健，健合牢固并有明显的方向性，同一般的金属相比，其晶体结构复杂而表面能小。
因此，它的强度、硬度、弹性模量、耐磨性、耐蚀性和耐热性比金属优越，但塑性、韧性、可加工性、抗热震性及使用可靠性却不如金属。
因此搞清陶瓷的性能特点及其控制因素，不论是对研究开发还是使用设计都具有十分重要的意义。
本节主要讨论弹性、硬度、强度、韧性及其组织结构因素、环境因素的影响。
一．弹性性能1.弹性和弹性模量陶瓷材料为脆性材料，在室温下承载时几乎不能产生塑性变形，而在弹性变形范围内就产生断裂破坏。
因此，其弹性性质就显得尤为重要。
与其他固体材料一样。
陶瓷的弹性变形可用虎克定律来描述。
陶瓷的弹性变形实际上是在外力的作用下原子间里由平衡位置产生了很小位移的结果。
弹性模量反映的是原子间距的微小变化所需外力的大小。
表11.3给出一些陶瓷在室温下的弹性模量。
2.温度对弹性模量的影响由于原子间距和结合力随温度的变化而变化，所以弹性核量对温度变化很敏感、当温度升高时。
原子间距增大，由成j变为d，(见图11.2)而该处曲线的斜率变缓，即弹性模量降低。
因此，固体的弹性模量一般均随温度的升高而降低。
图11.3给出一些陶瓷的弹性模量随温度的变化情况。
一般来说，热膨胀系数小的物质，往往具有较高的弹性模量。
3.弹性模量与熔点的关系物质熔点的高低反映其原子间结合力的大小。
一般来说，弹性模量与熔点成正比例关系。
不同种类的陶瓷材料样性模量之间大体上有如下关系氧化物＜氯化物＜硼化挪＜碳化物。
泊松比也是描述陶瓷材料弹性变形的重要参数。
表11.4给出一些陶瓷材料和金属的泊松比。
可以看出除BeO与MgO外大多数陶瓷材料的泊松比都小于金属材制的泊松比。
4.弹性模量与材料致密度的关系陶瓷材料的致密度对其弹性模量影响很大。
图11.5给出AL2O3陶瓷的弹性模量随气孔率的变化及某些理论计算值的比较。
Fros指出弹性模量与气孔率之间将会指数关系E=E0exp(-BP)式中B--常数。
陶瓷材料力学性能.
微裂纹增韧
• 引起微裂纹的原因： • 相变体积膨胀产生微裂纹； • 由于温度变化基体相与分散相之间热膨胀系数不 同引发微裂纹； • 还可能是材料原来已经存在的微裂纹。
第六节 陶瓷材料的疲劳
• 一、陶瓷材料的疲劳类型
• 陶瓷材料的疲劳，除在循环载荷作用下存 在机械疲劳效应外，其含义要比金属材料 的要广。 • 静态疲劳：在静载荷作用下，陶瓷承载能 力随着时间延长而下降的断裂现象； • 动态疲劳：恒加载速率下，陶瓷承载能力 随着时间延长而下降的断裂现象。
第一节 陶瓷材料的结构
• 陶瓷材料的组成与结合键
负电性所体现的是一个原于吸住电子的能力，元素的负电性与其在 周期表中的位置有关，大约当负电性差∆X<0.4～0.5时，对形成固溶 体有利，当∆X增大时，则形成化合物的倾向增大。
• 陶瓷材料的显微结构
• 陶瓷材料由晶相、玻璃相和气孔组成。 • 如果玻璃相分布于主晶相界面，在高温下陶瓷材 料的强度下降，易于产生塑性变形。 • 气孔率增大，陶瓷材料的致密度降低，强度及硬 度下降。
结束
陶瓷材料疲劳特性评价
• 一般来讲，金属随着屈服强度增大，△Kth下降不多， 但KIC值显著降低，所以△Kth/KIC值增大。这表明随 材料屈服强度增加，其疲劳裂纹难以萌生，陶瓷材料 的△Kth /KIC值比金属大得多，说明陶瓷更难产生疲 劳裂纹。 • 陶瓷材料在室温及大气中也会产生应力腐蚀断裂，其 应力腐蚀门槛值KISCC与KIC的比值较钢低，陶瓷材料 的KISCC/KIC值比△Kth/KIC值大，所以陶瓷材料的应力 腐蚀开裂比疲劳更难产生。 • KISCC：应力腐蚀门槛值，应力腐蚀临界应力场强度 因子，是指试样在特定化学介质中不发生应力腐蚀断 裂的最大应力场强度因子。
陶瓷材料的力学性能特点
陶瓷材料的力学性能特点
陶瓷材料是一类使用广泛的非金属材料，具有许多独特的力学性能特点。
相较于金属材料，陶瓷材料的硬度更高、耐磨性更好，但同时也具有脆性大、抗张强度低等特点，这使得陶瓷材料在工程应用中具有独特的优势和局限性。
强度和硬度
陶瓷材料的强度主要是指其破坏前的抗压、抗弯等性能。
一般而言，陶瓷材料的强度很高，具有很好的抗压性能，可以承受较大的外部压力。
而陶瓷材料的硬度通常也比较高，能够抵抗表面的划伤和磨损。
脆性
然而，陶瓷材料的脆性也是其在工程应用中需要考虑的重要问题。
陶瓷材料的断裂韧性很差，一旦受到较大冲击或弯曲力，则容易发生破裂。
这种脆性特点使得在设计和制造过程中需要特别小心处理，避免在使用过程中出现意外的破损情况。
热稳定性
另外，陶瓷材料还具有较好的耐高温性能，能够在高温下保持稳定的物理性质和力学性能。
这种热稳定性使得陶瓷材料在高温环境下有广泛的应用，比如航空航天领域的热屏障涂层、高温陶瓷窑炉等。
导热性和电绝缘性
陶瓷材料通常具有较高的绝缘性能，能够有效地阻止热量和电流的传导。
这使得陶瓷材料在电子元器件、绝缘材料等领域有着重要的应用。
同时，某些陶瓷材料也具有较好的导热性能，可用于制造散热元件等产品。
总的来说，陶瓷材料作为一类特殊的非金属材料，具有独特的力学性能特点。
在工程应用中，我们需要充分了解和利用陶瓷材料的各项性能，同时也要注意其脆性等缺点，以确保其在各个领域中都能发挥最佳的作用。
1。
陶瓷的力学性能包括哪些内容
陶瓷的力学性能包括哪些内容
陶瓷作为一种常见材料，在工程领域中有着广泛的应用。
其独特的力学性能是其被广泛使用的重要原因之一。
陶瓷的力学性能主要包括硬度、抗弯强度、抗压强度、韧性等几个方面。
硬度
陶瓷通常具有较高的硬度，这使得陶瓷在抗磨损方面表现突出。
陶瓷的硬度主要取决于其晶体结构和化学成分。
硬度高意味着陶瓷在磨擦和表面损耗方面有着良好的表现，使其在耐磨领域得到广泛应用。
抗弯强度
陶瓷的抗弯强度是指陶瓷在受到弯曲载荷时抵抗变形和破坏的能力。
由于陶瓷在工程上通常用于承受一定的弯曲应力，其抗弯强度是评估其在这种情况下表现的重要参数。
抗压强度
陶瓷的抗压强度是指陶瓷在受到压缩载荷时抵抗破坏的能力。
在一些工程应用中，陶瓷可能需要承受来自各个方向的压力，因此抗压强度是评估陶瓷材料综合承载能力的重要指标之一。
韧性
尽管陶瓷通常以其高硬度和脆性著称，但某些陶瓷材料也具有一定的韧性。
韧性是指材料抵抗断裂的能力，而不是材料硬度。
在一些需要承受冲击或振动载荷的工程应用中，具有一定韧性的陶瓷材料表现出色。
综上所述，陶瓷的力学性能主要包括硬度、抗弯强度、抗压强度和韧性等方面。
根据不同的工程需求，选择合适的陶瓷材料可以充分发挥其优异的力学性能，实现更广泛的应用。
1。
陶瓷材料的力学性能

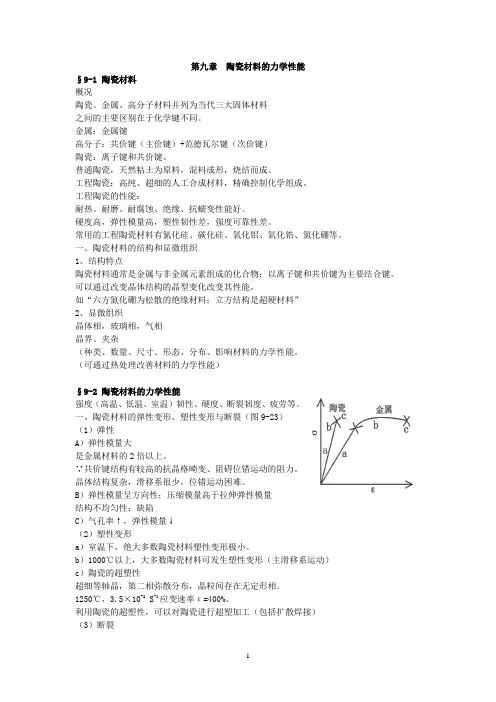

第九章陶瓷材料的力学性能§9-1 陶瓷材料概况陶瓷、金属、高分子材料并列为当代三大固体材料之间的主要区别在于化学键不同。
金属：金属键高分子：共价键（主价键）+范德瓦尔键（次价键）陶瓷：离子键和共价键。
普通陶瓷，天然粘土为原料，混料成形，烧结而成。
工程陶瓷：高纯、超细的人工合成材料，精确控制化学组成。
工程陶瓷的性能：耐热、耐磨、耐腐蚀、绝缘、抗蠕变性能好。
硬度高，弹性模量高，塑性韧性差，强度可靠性差。
常用的工程陶瓷材料有氮化硅、碳化硅、氧化铝、氧化锆、氮化硼等。
一、陶瓷材料的结构和显微组织1、结构特点陶瓷材料通常是金属与非金属元素组成的化合物；以离子键和共价键为主要结合键。
可以通过改变晶体结构的晶型变化改变其性能。
如“六方氮化硼为松散的绝缘材料；立方结构是超硬材料”2、显微组织晶体相，玻璃相，气相晶界、夹杂（种类、数量、尺寸、形态、分布、影响材料的力学性能。
（可通过热处理改善材料的力学性能）§9-2 陶瓷材料的力学性能强度（高温、低温、室温）韧性、硬度、断裂韧度、疲劳等。
一、陶瓷材料的弹性变形、塑性变形与断裂（图9-23）（1）弹性A）弹性模量大是金属材料的2倍以上。
∵共价键结构有较高的抗晶格畸变、阻碍位错运动的阻力。
晶体结构复杂，滑移系很少，位错运动困难。
B）弹性模量呈方向性；压缩模量高于拉伸弹性模量结构不均匀性；缺陷C）气孔率↑，弹性模量↓（2）塑性变形a）室温下，绝大多数陶瓷材料塑性变形极小。
b）1000℃以上，大多数陶瓷材料可发生塑性变形（主滑移系运动）c）陶瓷的超塑性超细等轴晶，第二相弥散分布，晶粒间存在无定形相。
1250℃，3.5×10-2 S-1应变速率ε=400%。
利用陶瓷的超塑性，可以对陶瓷进行超塑加工（包括扩散焊接）（3）断裂以各种缺陷（表面或内部）为裂纹源裂纹扩展，瞬时脆断。
缺陷的存在是概率性的。
用韦伯分布函数表示材料断裂]dv F m v m )'()(exp 1)(0σσςσσ⎰⎢⎣⎡--= F(σ)—断裂概率m —韦伯模数σ0—特征应力，该应力下断裂概率为0.632σ’、 σ—试样内部的应力及它们的最大值二、陶瓷材料强度和硬度陶瓷的实际强度比其理论值小1~2个数量级。
陶瓷材料的制备及其力学性能研究
陶瓷材料的制备及其力学性能研究陶瓷是一种由非金属原料制成的硬质、脆性材料。
因其无毒、不易被腐蚀、耐高温、耐磨损、绝缘性能良好等优点，在工业、建筑、医疗等领域得到了广泛的应用。
本文将围绕陶瓷材料的制备方法和力学性能展开讨论。
一、陶瓷材料的制备方法1.干压成型法干压成型法是制备陶瓷材料最常用的方法之一。
该方法将陶瓷粉末直接放入模具中，通过定量的挤压和挤出，使粉末颗粒之间紧密结合。
该方法制备出的陶瓷材料具有密度高、强度大、尺寸精度高等特点。
2.注塑成型法注塑成型法是利用热塑性陶瓷通过熔融和挤出等工艺制备陶瓷材料的方法。
该方法制备出的陶瓷材料具有形状复杂度高、密度均匀、表面平滑等特点。
3.热压成型法热压成型法是利用热塑性陶瓷在高温高压下形成致密结构的方法。
该方法制备出的陶瓷材料具有密度高、强度大、结晶度高等特点。
4.电化学制备法电化学制备法是将陶瓷粉末固定在阴极上，通过电化学反应使其在电极表面沉积。
该方法制备出的陶瓷材料具有颗粒尺寸小、表面平滑、致密度高、结晶度高等特点。
5.溶胶-凝胶法溶胶-凝胶法是利用半水溶性溶胶在介质中形成凝胶，然后通过热处理或还原等方法制备陶瓷材料的方法。
该方法制备出的陶瓷材料具有纯度高、微观组织均匀、形态规矩等特点。
二、陶瓷材料的力学性能研究1.弹性力学性能弹性力学性能是指材料受力时发生弹性变形的能力。
陶瓷材料的弹性力学性能主要包括弹性模量、泊松比和剪切模量等。
弹性模量越高，材料的抗弯强度和抗压强度则越高。
2.破裂力学性能破裂力学性能是指材料在引起断裂的力学条件下的性能。
陶瓷材料的破裂力学性能主要包括断裂韧性、破裂强度和断裂模式等。
断裂韧性越高，材料越能抵抗破裂的扩展。
3.硬度性能硬度性能是指材料抵抗局部接触形成刻痕的能力。
陶瓷材料的硬度主要包括维氏硬度和洛氏硬度等。
维氏硬度越高，材料越难被划伤或切割。
4.磨损性能磨损性能是指材料受摩擦时的磨损情况。
陶瓷材料的磨损性能主要包括磨损系数、磨损率和摩擦系数等。
陶瓷物理力学性能
置，即使外力除去后，也不能再回到
复原位，就会保留永久的变形。
原子间距离
金属
陶瓷
NORTHWESTERN POLYTECHNICAL UNIVERSITY
2、努氏硬度试验的压痕压入深度只有长对角线长度的1 /30，维氏硬度试
验的压痕压入深度为对角线长度的1/7，所以努氏硬度试验适用于表层硬度和 薄件的硬度测试。
3、同一试样在同一负荷下，努氏硬度压痕对角线长度约为维氏硬度压痕
对角线长度的3倍，大大优于维氏测量法。
NORTHWESTERN POLYTECHNICAL UNIVERSITY
融化成液态。
NORTHWESTERN POLYTECHNICAL UNIVERSITY
NPU
二、陶瓷力学性能及表征
弹性变形与弹性模量
陶瓷强度及表征
陶瓷的断裂韧性及表征
NORTHWESTERN POLYTECHNICAL UNIVERSITY
NPU
2.1 弹性变形与弹性模量
与金属和有机材料不同，陶瓷材料具有弹性模量高、抗压强度和高温强度
1. 1）结晶学密度：是指原子组成的没有缺陷的连续晶格计算出来的理想密
度。 2）理论密度：与结晶学密度同义，但考虑了固溶体和多相。 3）体积密度：陶瓷体实际测出的密度，包括陶瓷内部所有的晶格缺陷， 各种相组成和制造中形成的气孔。 4）相对密度：指陶瓷实测体积密度与其理论密度比值的相对百分数。
显微硬度。也被广泛应用于陶瓷。
努普硬度所用压头很长，是一般维氏法中同样载荷下压痕的2.5倍，所 以压痕更易于测量。
努普金刚石压头主轴方向的压痕是副轴方向的7倍，硬度计算和维氏相
似，但用的是压痕的投影面积而不是实际表面积。
「陶瓷材料的力学性能检测方法」
「陶瓷材料的力学性能检测方法」陶瓷材料是一种类型的无机非金属材料，具有硬度高、耐磨损、抗腐蚀等特点，在许多领域都有广泛的应用。
然而，由于其特殊的物理和化学性质，陶瓷材料的力学性能检测相对较为复杂。
本文将介绍一些常用的陶瓷材料力学性能检测方法。
1.弹性模量测定弹性模量是衡量材料刚性的重要指标，可以反映材料在受力时的变形能力。
常用的弹性模量测试方法有压缩试验、拉伸试验和弯曲试验。
其中，拉伸试验可以通过拉伸杆比天平来确定材料的弹性模量。
2.拉伸强度和抗压强度测定拉伸强度和抗压强度是评价材料抗拉性能和抗压性能的指标。
拉伸试验可以通过引伸计和力传感器来测量材料在拉伸过程中的载荷和伸长量，从而计算出拉伸强度。
而抗压试验可以通过压力传感器来测量材料受到的压缩应力，从而计算出抗压强度。
3.硬度测试硬度是评价材料抗外力作用下抵抗表面变形和损坏的能力。
陶瓷材料的硬度测定方法有洛氏硬度试验、维氏硬度试验和显微硬度试验等。
其中，洛氏硬度试验是最常用的方法，通过在材料表面施加一定载荷并测量印痕的大小来确定硬度值。
4.断裂韧性测试断裂韧性是衡量材料在受到应力时抵抗断裂的能力，特别适用于陶瓷材料的力学性能评价。
常用的断裂韧性测试方法有缺口冲击试验、三点弯曲试验和压瓷强度试验等。
其中，缺口冲击试验被广泛应用于陶瓷材料的断裂韧性测试，通过在标准试样上制造缺口并施加冲击载荷来测定材料的断裂韧性。
5.耐磨试验耐磨性是评价材料抗磨损能力的指标。
常用的耐磨试验方法有滑动磨损试验、砂轮磨损试验和磨料磨损试验等。
这些试验方法均通过在材料表面施加一定的磨损载荷并测量磨损量来评估材料的耐磨性能。
总之，陶瓷材料的力学性能检测方法是多样化且复杂的，需要根据具体材料的特性和使用环境的需求来选择合适的测试方法。
以上介绍的几种方法是其中常用的方法，可以为陶瓷材料的力学性能评价提供一定的参考。
先进陶瓷材料的力学性能与应用
先进陶瓷材料的力学性能与应用陶瓷，这玩意儿咱们都不陌生，家里的碗碟好多就是陶瓷做的。
但今天咱要说的可不是普通陶瓷，而是先进陶瓷材料。
咱先来说说先进陶瓷材料的力学性能。
这力学性能就好比一个人的身体素质，得够硬、够强、够耐用。
先进陶瓷材料那可是相当厉害，它的强度高得让人惊叹！就拿氧化铝陶瓷来说，那硬度简直了，比不少金属还牛。
有一次我在实验室，看到一块氧化铝陶瓷片，薄薄的一片，我拿个小锤子轻轻敲了敲旁边的铁块，铁块凹进去一块。
然后我又敲了敲这陶瓷片，嘿，锤子反弹回来，陶瓷片一点事儿没有！这强度，真是让人服气。
还有它的韧性，也比传统陶瓷强太多了。
以前的陶瓷，稍微一摔就碎成渣渣，可先进陶瓷材料就不一样了。
比如说氧化锆陶瓷，它具有良好的韧性，能承受一定程度的弯曲和拉伸。
我曾经看到一个实验，把一根氧化锆陶瓷棒固定在两端，然后在中间逐渐加重物，眼看着那重物越来越多，陶瓷棒就是不断，这韧性，简直绝了！再说说它的耐磨性。
先进陶瓷材料在这方面表现也很出色。
就像碳化硅陶瓷，用它来做机械零件，在长时间的摩擦和磨损下，依然能保持良好的工作状态。
我记得有个工厂，用碳化硅陶瓷做的密封环，在高速运转的设备里工作了好久，拿出来一看，几乎没什么磨损的痕迹，这要是换成普通材料，早就磨得不成样子啦。
说完力学性能，咱们再聊聊它的应用。
先进陶瓷材料在很多领域那可是大显身手。
在医疗领域，人工关节很多就是用氧化锆陶瓷做的。
为啥呢？因为它强度高、耐磨，而且生物相容性好，植入人体后不容易引起排斥反应。
想象一下，有个人因为关节问题行动不便，换上了先进陶瓷材料的人工关节后，又能健步如飞了，这得多神奇！在电子领域，先进陶瓷材料也是不可或缺的。
比如说陶瓷电容器，它具有良好的稳定性和耐高温性能。
咱们的手机、电脑里都有它的身影。
我有一次手机坏了，拿去修理，师傅拆开给我指了指里面的陶瓷电容器，说这小东西别看不起眼，作用可大着呢。
在航空航天领域，先进陶瓷材料更是发挥着重要作用。
陶瓷物理力学性能
显微硬度。也被广泛应用于陶瓷。
努普硬度所用压头很长，是一般维氏法中同样载荷下压痕的2.5倍，所 以压痕更易于测量。
努普金刚石压头主轴方向的压痕是副轴方向的7倍，硬度计算和维氏相
似，但用的是压痕的投影面积而不是实际表面积。
NORTHWESTERN POLYTECHNICAL UNIVERSITY
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
但有一些晶体材料，三相点的饱和蒸汽压高于常压，因此在常压下 没有熔点，只有从固态直接到气态的升华与分解温度。 共价键氮化物或碳化物陶瓷，自扩散系数很小，高温时易于分解蒸 发。如氮化硅陶瓷，温度在1800℃以上时，分解蒸发已经比较剧烈； 石墨在常压下约3050 ℃时汽化，只有在100个大气压下才能使石墨
NORTHWESTERN POLYTECHNICAL UNIVERSITY
1.3 陶瓷的熔融及蒸发
陶瓷的熔点：许多氧化物陶瓷和非氧化物陶瓷都具有高的熔点。
固体材料的熔点取决于内部质点间结合力的大小，即晶体中化学
键的类型和它的强弱程度。
NORTHWESTERN POLYTECHNICAL UNIVERSITY
1）陶瓷材料的密度主要取决于元素的尺寸、元素的质量和结构堆积的紧
密程度。 原子序数和相对原子质量小的元素（如H、Be、C、Si等）使材料具有低的 结晶学密度或理论密度； 原子序数和相对原子质量大的元素（如W、Zr、Th钍、U等）使材料具有高 的结晶学密度或理论密度。 2）原子堆积情况也产生一定影响，但影响较小。 金属键合陶瓷中的原子形成紧密堆积，会使其密度比共价键键合陶瓷（较 开放的结构）的密度更高一些，例如锆英石(ZrSiO3)和氧化锆(ZrO2)，若单 从相对原子质量看会以为锆英石的密度 更高一些，然而，锆英石结构由于 Si-O共价键合，形成开放式内部结构，因而ZrSiO3密度（4.65 g/cm3 ）比 ZrO2（5.8 g/cm3 ）低很多。
陶瓷物理力学性能
2）原子堆积情况也产生一定影响，但影响较小。 ➢金属键合陶瓷中的原子形成紧密堆积，会使其密度比共价键键合陶瓷（较 开放的结构）的密度更高一些，例如锆英石(ZrSiO3)和氧化锆(ZrO2)，若单 从相对原子质量看会以为锆英石的密度 更高一些，然而，锆英石结构由于 Si-O共价键合，形成开放式内部结构，因而ZrSiO3密度（4.65 g/cm3 ）比 ZrO2（5.8 g/cm3 ）低很多。
金 属 密 度 相 对 较 高
密 较度 小相
对 在陶瓷、金属、有机高分子这三类材料中，有机材料的密度最低，
这是因为有机材料主要有C和H及其他相对原子质量小的元素如Cl和F构成
的。材料的密度由什么决定呢？
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
密度的影响因素
5）对于陶瓷素坯（烧结前）的体积密度测定，则不能采用“水煮法”（因 易吸附水，进而与水反应，造成性能的改变）。
规则形状：测体积和干重计算 复杂形状：表面涂石蜡，排水法 排汞法：原理和排水法相同，液态汞在常压下不润湿陶瓷NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
1.2 陶瓷硬度及表征 硬度：材料抵抗硬的物体压陷表面或破坏的能力。
常见硬度表 示法
莫氏硬度
布氏硬度 HB
洛氏硬度 HV
维氏硬度
努普硬度 HK
显微镜度
陶瓷材料力学性能的检测方法
陶瓷材料力学性能的检测方法为了有效而合理的利用材料，必须对材料的性能充分的了解。
材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。
物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。
化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。
工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。
机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。
而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。
1.弯曲强度弯曲实验一般分三点弯曲和四点弯曲两种，如图1所示。
四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。
而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。
但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。
图1 三点弯曲和四点弯曲示意图由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M，该截面对中性轴的惯性矩为I，那么距中性轴距离为y点的应力大小为：zzI My=σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为：=•⎪⎭⎫⎝⎛•=zI y a P max max 21σ⎪⎩⎪⎨⎧圆形截面 16矩形截面 332DPa bh Pa π 其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。
因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。
而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为：=•⎪⎭⎫⎝⎛•=zI y a P l max max 4σ⎪⎩⎪⎨⎧圆形截面 8矩形截面 2332DPl bh Pl π 式中l 为两个支点之间的距离（也称为试样的跨度）。
陶瓷的性能测试的实验原理
陶瓷的性能测试的实验原理陶瓷的性能测试实验原理可以从不同的性能指标来进行考察，主要包括力学性能、热学性能、导电性能、耐冷热震性能等。
以下是对陶瓷不同性能指标的实验原理进行详细介绍。
一、力学性能测试实验原理：1. 强度测试：通过加载试样施加不同的力，测量产生破坏时的最大负荷或将试样带到某个应力，确定其抗拉（Bending）、抗压（Compression）等强度指标。
可以通过机械试验机进行测试。
2. 硬度测试：利用压痕法、刮痕法等，在试样表面施加力，确定其表面硬度。
最常用的硬度测试方法有洛氏硬度试验和维氏硬度试验。
3. 断裂韧性测试：通过施加载荷使试样发生断裂，测量试样断裂前后的应力和应变关系，计算出断裂韧性指标。
常用的实验方法有缺口冲击实验、三点弯曲实验和拉伸实验等。
二、热学性能测试实验原理：1. 热膨胀系数测试：通过在试样温度升高（或降低）时测量试样的长度或体积的变化，计算出热膨胀系数。
实验中一般采用膨胀仪或热差示波器等设备进行测量。
2. 热导率测试：通过测量单位时间内单位面积上的热流量和温度差，计算出热导率。
可以通过热导仪或热差示波器进行测试。
3. 热震稳定性测试：将试样置于高温区域，然后迅速将其置于低温区域，通过观察试样的热震破坏情况，评估其热震稳定性能。
实验中通常采用热震实验台或热震实验炉进行。
三、导电性能测试实验原理：1. 电阻率测试：通过测量试样两端的电压和流经试样的电流，计算出试样的电阻率。
实验中常用的设备有电阻测量仪和四探针法等。
2. 介电常数测试：通过施加交变电场，测量在不同频率下试样的电容和电导，计算出试样的介电常数。
常用的实验方法有平行板电容法和维诺尔桥法等。
四、耐冷热震性能测试实验原理：1. 热震试验：将试样置于高温区域，然后迅速将其置于低温区域，通过观察试样的热震破坏情况，评估其耐冷热震性能。
实验中通常采用热震实验台或热震实验炉进行。
2. 热震循环试验：通过不断循环加热和冷却试样，观察试样的循环寿命，评估其耐冷热震性能。
陶瓷材料的力学性能
工程陶瓷材料的塑性、韧性值比金属材料低得多， 对缺陷十分敏感，因而其力学性能数据的分散性 大，强度可靠性较差，常用韦伯模数表征其强度 均匀性。 工程陶瓷材料的制备技术、气孔、夹杂物、晶界、 晶粒结构均匀性等因素对其力学性能有显著影响， 因此，在讨论工程陶瓷的力学性能前，应首先了 解这种材料的组成和结构特点。
核电站：能耐2000℃高温
[耐温能力：900℃ →1200~1300℃
发动机 热效率：30%→50% 重量 ↓20% 耗油量 ↓ 30%
由此可见，工程陶瓷材料较好地适应了 近代科学技术发展的需要，具有广阔的应用 前景。目前在机械、冶金、化工、纺织等行 业中，用工程陶瓷材料制作耐高温、耐磨损、 耐腐蚀的零部件越来越多。
14
如图10-2所示，陶瓷在压缩加载时，其σ-ε曲 线斜率比拉伸时的大，此与陶瓷材料复杂的 显微结构和不均匀性有关。从该图中还可看 出，陶瓷材料的抗压强度值比其抗拉强度值 大得多。这是由于材料中的缺陷对拉应力十 分敏感所致。在工程应用中，选用陶瓷材料 时要充分注意这一特点。
15
§10.2.2 陶瓷材料的塑性变形
27
由表10-4可见，陶瓷材料的抗压强度远大于其抗拉强 度，两者相差10倍左右，因而陶瓷材料特别适于制造受压 缩载荷作用的零件。压缩试样尺寸为直径9.0±0.05mm，长 度18±0.10mm，两端面研磨成平面并互相平行。
表10－4 某些材料的抗拉强度和抗压强度
材料
抗拉强度/MPa 抗压强度/MPa 抗拉强度/抗压强度
这是由其共价键和离子键的键合结构所决 定的。
共价键具有方向性，使晶体具有较高的抗 晶格畸变、阻碍位错运动的阻力。离子键晶 体结构的键方向性虽不明显，但滑移系受原 子密排面与原子密排方向的限制，还受静电 作用力的限制，其实际可动滑移系较少。此 外，陶瓷材料都是多元化合物，晶体结构较 复杂，点阵常数较金属晶体大，因而陶瓷材 料中位错运动很困难。 (见表10-2)
陶瓷材料的力学性能分析
陶瓷材料的力学性能分析引言：陶瓷材料是一种被广泛应用于工业和日常生活中的材料。
与金属材料相比，陶瓷材料具有优异的抗腐蚀性、绝缘性能和高温稳定性。
然而，由于其脆性和低韧性，陶瓷材料在受力时容易发生破裂。
因此，对陶瓷材料的力学性能进行分析非常重要，既有助于优化其设计和优化，又能提高其可靠性和耐用性。
1. 弹性模量的分析：弹性模量是衡量材料在受力时的刚度的物理量。
对于陶瓷材料来说，其分子结构通常较密，键合力较强。
因此，陶瓷材料通常具有高弹性模量。
例如，氧化铝在室温下的弹性模量约为380 GPa，而钢的弹性模量则约为200 GPa左右。
这说明，相同荷载下陶瓷材料通常会产生更小的变形，表现出更好的刚度。
2. 抗弯强度的分析：抗弯强度是衡量材料抵抗弯曲破坏的能力。
由于陶瓷材料的脆性特性，其抗弯强度相较于金属材料较低。
陶瓷材料在弯曲时容易出现裂纹扩展，导致材料的破坏。
因此，设计陶瓷结构或组件时需要注意避免过大的应力集中和裂纹扩展。
3. 硬度的分析：硬度是衡量材料抵抗局部变形或划痕的能力。
陶瓷材料通常具有较高的硬度，这是由于其结构中离子键的特性决定的。
离子键通常具有较高的键能量，使得陶瓷材料表现出较高的硬度。
通常采用维氏硬度测试来评估陶瓷材料的硬度。
4. 破裂韧性的分析：破裂韧性是衡量材料在受到应力时不发生破坏的能力。
陶瓷材料由于其脆性特性，破裂韧性较低。
破裂韧性的分析包括测量陶瓷材料的断裂韧性，研究材料的断裂过程等。
改善陶瓷材料的破裂韧性是提高其可靠性和耐久性的关键。
5. 应力分析与模拟：应力分析与模拟是通过对陶瓷材料施加特定荷载，进行力学性能分析的一种方法。
通过模拟不同应力条件下的材料行为，可以精确地预测材料的破坏点以及应力分布等。
这有助于设计出更优越的陶瓷材料结构。
结论：陶瓷材料的力学性能分析对于材料的设计和应用具有重要意义。
通过分析弹性模量、抗弯强度、硬度和破裂韧性等参数，我们可以更好地理解陶瓷材料在受力时的行为，并采取相应的措施来改善其性能。
陶瓷的力学性能
陶瓷的力学性能陶瓷材料的化学健大都为离子键和共价健，健合牢固并有明显的方向性，同一般的金属相比，其晶体结构复杂而表面能小。
因此，它的强度、硬度、弹性模量、耐磨性、耐蚀性和耐热性比金属优越，但塑性、韧性、可加工性、抗热震性及使用可靠性却不如金属。
因此搞清陶瓷的性能特点及其控制因素，不论是对研究开发还是使用设计都具有十分重要的意义。
本节主要讨论弹性、硬度、强度、韧性及其组织结构因素、环境因素的影响。
一．弹性性能1.弹性和弹性模量陶瓷材料为脆性材料，在室温下承载时几乎不能产生塑性变形，而在弹性变形范围内就产生断裂破坏。
因此，其弹性性质就显得尤为重要。
与其他固体材料一样。
陶瓷的弹性变形可用虎克定律来描述。
陶瓷的弹性变形实际上是在外力的作用下原子间里由平衡位置产生了很小位移的结果。
弹性模量反映的是原子间距的微小变化所需外力的大小。
表11.3给出一些陶瓷在室温下的弹性模量。
2.温度对弹性模量的影响由于原子间距和结合力随温度的变化而变化，所以弹性核量对温度变化很敏感、当温度升高时。
原子间距增大，由成j变为d，(见图11.2)而该处曲线的斜率变缓，即弹性模量降低。
因此，固体的弹性模量一般均随温度的升高而降低。
图11.3给出一些陶瓷的弹性模量随温度的变化情况。
一般来说，热膨胀系数小的物质，往往具有较高的弹性模量。
3.弹性模量与熔点的关系物质熔点的高低反映其原子间结合力的大小。
一般来说，弹性模量与熔点成正比例关系。
不同种类的陶瓷材料样性模量之间大体上有如下关系氧化物＜氯化物＜硼化挪＜碳化物。
泊松比也是描述陶瓷材料弹性变形的重要参数。
表11.4给出一些陶瓷材料和金属的泊松比。
可以看出除BeO与MgO外大多数陶瓷材料的泊松比都小于金属材制的泊松比。
4.弹性模量与材料致密度的关系陶瓷材料的致密度对其弹性模量影响很大。
图11.5给出AL2O3陶瓷的弹性模量随气孔率的变化及某些理论计算值的比较。
Fros指出弹性模量与气孔率之间将会指数关系E=E0exp(-BP)式中B--常数。
