通信线路勘察设计要点说明
浅谈通信传输线路的勘察与设计

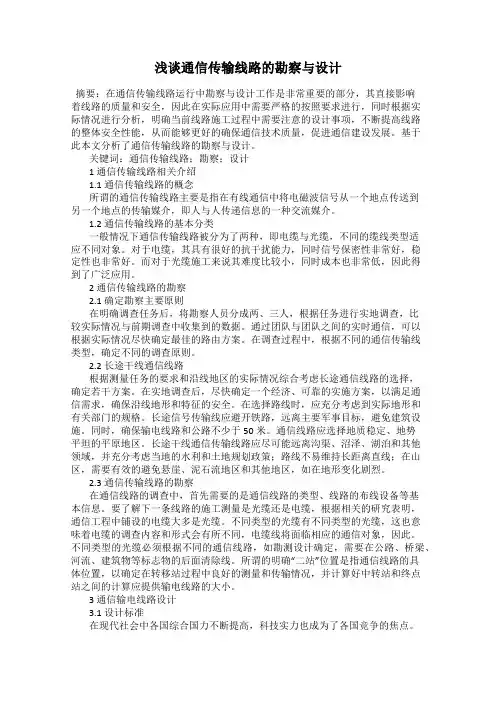

浅谈通信传输线路的勘察与设计摘要：在通信传输线路运行中勘察与设计工作是非常重要的部分，其直接影响着线路的质量和安全，因此在实际应用中需要严格的按照要求进行，同时根据实际情况进行分析，明确当前线路施工过程中需要注意的设计事项，不断提高线路的整体安全性能，从而能够更好的确保通信技术质量，促进通信建设发展。
基于此本文分析了通信传输线路的勘察与设计。
关键词：通信传输线路；勘察；设计1 通信传输线路相关介绍1.1 通信传输线路的概念所谓的通信传输线路主要是指在有线通信中将电磁波信号从一个地点传送到另一个地点的传输媒介，即人与人传递信息的一种交流媒介。
1.2 通信传输线路的基本分类一般情况下通信传输线路被分为了两种，即电缆与光缆，不同的缆线类型适应不同对象。
对于电缆，其具有很好的抗干扰能力，同时信号保密性非常好，稳定性也非常好。
而对于光缆施工来说其难度比较小，同时成本也非常低，因此得到了广泛应用。
2 通信传输线路的勘察2.1 确定勘察主要原则在明确调查任务后，将勘察人员分成两、三人，根据任务进行实地调查，比较实际情况与前期调查中收集到的数据。
通过团队与团队之间的实时通信，可以根据实际情况尽快确定最佳的路由方案。
在调查过程中，根据不同的通信传输线类型，确定不同的调查原则。
2.2 长途干线通信线路根据测量任务的要求和沿线地区的实际情况综合考虑长途通信线路的选择，确定若干方案。
在实地调查后，尽快确定一个经济、可靠的实施方案，以满足通信需求，确保沿线地形和特征的安全。
在选择路线时，应充分考虑到实际地形和有关部门的规格。
长途信号传输线应避开铁路，远离主要军事目标，避免建筑设施。
同时，确保输电线路和公路不少于50米。
通信线路应选择地质稳定、地势平坦的平原地区。
长途干线通信传输线路应尽可能远离沟渠、沼泽、湖泊和其他领域，并充分考虑当地的水利和土地规划政策；路线不易维持长距离直线；在山区，需要有效的避免悬崖、泥石流地区和其他地区，如在地形变化剧烈。
非常重要--通信线路勘察设计
33
2019/4/12
通信线路工程勘察设计
形钢卡3个（小号/8#）、1.5镀锌铁线0.1公 斤、膨胀螺拴（M12X100）2副。 3.2 墙壁吊线终端用三眼双槽夹板：每处给 终端支撑物1根、拉线衬环（3股）1个、三 眼双槽夹板1副、1.5镀锌铁线0.1公斤、膨 胀螺拴（M12X100）2副。 3.3墙壁吊线终端为另缠法：每处给终端支 撑物1根、拉线衬环（3股）1个、3.0镀锌铁 线0.3公斤、1.5镀锌铁线0.1公斤、膨胀螺拴
25
2019/4/12
通信线路工程勘察设计
拉线在杆上的终端有夹板法、卡固法和 另缠法，下把有用地锚铁柄和水泥拉线 盘，另一种不用地锚铁柄和水泥拉线盘 ，用的是钢绞线和横木。下面以7/2.6的 拉线为例说明 2.1拉线下把用地锚铁柄和水泥拉线盘 拉线上把（含中把）有夹板法、卡固法 和另缠法。 2.1.1拉线上中把为夹板法：拉线上把为
2019/4/12 20
通信线路工程设计规范
YD5102-2010
0.02公斤。另缠法不用三眼双槽夹板，也 不用U型卡子 特别注意：吊线有丁字结时，一处要给单 槽夹板1副(双槽夹板1副)、衬环1个、3.0 铁线0.3公斤、1.5铁线0.02公斤；吊线有 十字结时，一处要给单槽夹板2副、 M12X100(80)穿钉1副。
26
2019/4/12
通信线路工程勘察设计
夹板法时，一条拉线需要的材料有： 7/2.6镀锌钢绞线、三眼双槽夹板、瓦形 护杆板、条形护杆板、镀锌铁线、地锚 铁柄、水泥拉线盘、衬环(5股)1个、拉 线警示管，按定额上的材料用量给材料 ；若拉线加装隔电子时增加1个隔电子， 3.0铁线增加0.6公斤。不用钢线卡子。 2.1.2拉线上中把为卡固法：拉线上把为 卡固法时，一条拉线需要的材料有：
通信线路勘察设计要点说明
第 10 页
通信线路勘察设计要点介绍
二、架空光缆勘察设计要点 1、确定新建杆路、利旧杆路、与其它运营商合杆 2、确定新设吊线架挂、同钩架挂 3、测量光缆路由长度 4、障碍点敷设处理 5、光缆架挂位置、杆面图 6、光缆引上 7、光缆接头、预留要求 8、光缆配盘 9、光缆防护设计（防雷、防强电） 以上勘察设计要点详解参阅YD 5148-2007 架空光（电）缆通信杆 路设计规范
用于长途直埋线路地租测量 用于绘制现场草图
包括汽车，自行车、电动车，根据需要确定
通信线路勘察设计要点介绍
敷设方适用场景
敷设方式
适用地段
光缆线路在郊外一般采用直埋敷设方式，只有在现场环境条件不能采用直埋方式，或影响线路安全、施工费用过大和维 直 埋 护条件差等情况下，可以采用其他敷设方式。
国外在敷设郊外光缆时，多采用硬塑料管管道敷设。 光缆线路进入市区，应采用管道敷设方式，并利用市话管道。目前无市话管道资源利用的，可根据长途、市话光（电） 管道 缆发展情况，考虑合建电信管道。 光缆线路遇到有下列情况，可采取架空架设方式： 1.市区无法直埋又无市话管道，而且暂时又无条件建设管道时，以架空架设作为短期过渡。 2.山区个别地段地形特别复杂，大片石质，埋设十分困难的地段。 架 空 3.水网地区路由无法避让，直埋敷设十分困难的地段。 4.过河沟、峡谷埋设特别困难地段。 5.省内二级光缆线路路由上已有杆路可资利用架挂地段。 超重负荷区及最低气温低于-30°C地区，不宜采用架空光缆线路 在无法采用管道、架空、直埋的密集建筑群，或者上述敷设方式十分困难，具备墙壁敷设条件敷设光缆时采用墙壁敷设 墙壁 方式 光缆线路跨越河流的固定桥梁和道路的立交桥等，桥的结构中已预留有电信管道、沟槽或允许架挂时，可在桥上的管道、 桥上 沟槽或支架上敷设光缆。
通信线路的勘察及设计要点探讨
通信线路的勘察及设计要点探讨发布时间：2021-06-17T02:21:38.934Z 来源：《现代电信科技》2021年第1期作者：罗蒋华[导读] 近年来，通信传输线路是支撑整个运行网络的基础，为了保障通信系统的良好运行，需要在传输线路勘察与设计阶段选择最优的勘察线路和设计方式。
（广西通信规划设计咨询有限公司广西南宁 530000）摘要：近年来，通信传输线路是支撑整个运行网络的基础，为了保障通信系统的良好运行，需要在传输线路勘察与设计阶段选择最优的勘察线路和设计方式。
通信线路在通常设计过程中，优先考虑利用现有资源，在满足安全与施工的前提下，节省投资，达到传输线路运营的目的。
关键词：通信线路；勘察；设计要点引言伴随着我国迎来商用5G时代，以及“一带一路”战略对我国通信行业带来的大量机遇，无论是新建线路，还是现有线路的扩容，都需要详细研究通信线路的设计应用要求与勘察规范。
可靠稳定的通信线路不仅可以极大地方便人们的沟通与交流，同时也可以带来巨大的经济效益，促进生产要素的互联协同，进而助力经济社会的健康发展。
1通信传输线路概述①通信传输线路的概念。
通信传输线路即为通过人为搭建的物理线路，实现传输通信系统的发射端发射的电磁波信号的目的，其中电磁波作为信息传输的媒介，用来携带实际的编码信息。
无数的通信线路可以组成通信网络，使得身处不同地区的人们可以进行信息沟通。
可见，通信传输线路是通信网络系统可以实现正常工作的基础。
在通信线路的施工前，需要专业勘察人员亲自去施工地区进行现场勘探并结合勘探资源给出具体的线路设计意见，最终由设计团队设计落实施工方案。
可见勘探与设计是线路施工前的重要一环，对顺利施工与安全稳定运营具有重要价值。
②通信传输线路的分类。
目前，我国设计搭建的通信线路主要以光缆与电缆两种形式存在，两者具有不同的优势与劣势，适用于不同的应用场景，在选用时要结合当地的通信需求与经济预算做出权衡。
相比电缆而言光缆的施工难度小，且成本低，适用于对通信条件要求不高的场景。
通信线路勘察设计要点
线路勘察-实地勘察
5、采用架空敷设时，首先确认原有杆路吊线能否合挂，如果不能合挂，需要考 虑重新敷设吊线。架空光缆过路时加上跨路警示牌。特殊地段需要添加保护 管，比如光缆从电力线下通过时要加电力保护管，架空光缆穿越树林时，需 要全程套保护管保护，防止光缆被树枝刮伤，直埋光缆要有塑料保护管，直 埋的引上处要立引上钢管。如图：
管道的布放，如果管道不通或者没有管孔可以考虑架空、墙壁钉固、墙壁吊 线、直埋等敷设方式。 4、在选择管道敷设光缆时，在过路处、转弯处，都要打开人手孔井盖，以确定 能否过路或有无空余管孔。注意：由于需要查看管孔资源，进入管道人孔前
线路勘察-实地勘察
首先进行管道通风，确保无易燃、易爆、有毒、有害气体，在进入人孔中查 看，严禁将易燃、易爆物品带入人孔中，严禁在管道人孔吸烟。 4.1 勘察管孔占用时，明确本次工程光缆占用管孔位置。管道光缆占用的管孔位 置可优先选择靠近管群两侧的适当位置。光缆在各相邻管道段所占用的孔位 应相对一致，如需改变孔位时，其变动范围不宜过大，并避免由管群的一侧 转移到另一侧。
线路勘察-实地勘察
（3）拉线 拉线种类有角杆拉线、顶头拉线、双方拉线和四方拉线等 杆路拉线由地锚石、地锚铁柄、钢绞线、拉线衬环、拉线抱箍、三眼双槽夹 板等组成 新建杆路需每8棵杆设防风拉线（人字拉），每16根杆处设1处防凌拉线（四 方拉线），每500米左右设一保护地线，地形高的杆位应设置避雷地线；新建 杆路转角小于60度设一条拉线，转角大于60度时设两条顶头拉线。拉线的程 式要比吊线的程式大一个规格。 杆距超过150m时，要做辅助吊线，辅助吊线的规格为7/3.0，辅助吊线的两 端要设顶头拉线，拉线程式为7/3.0。
线路勘察-实地勘察 人孔内光缆的固定和保护
线路勘察-实地勘察
浅谈通信传输线路的勘察与设计
浅谈通信传输线路的勘察与设计通信传输线路的勘察与设计是确保通信网络顺利运行的重要环节。
本文将从勘察的重要性、主要内容和设计原则三个方面进行浅谈。
首先，通信传输线路的勘察是确保通信网络稳定运行的基础。
在勘察过程中，我们可以了解到现有线路的状况和性能，包括线路长度、传输速率、信号质量等。
通过对现有线路的勘察和评估，可以及时发现问题并采取相应的措施，保证通信网络的正常运行。
其次，通信传输线路的勘察主要包括线路的环境状况、布线情况、线路负载等内容。
在环境状况方面，主要考察线路所处环境的温度、湿度、电磁辐射等因素，以及是否存在可能对线路造成干扰的设备或电源。
在布线情况方面，需要了解线路的长度、走向、穿越的区域和障碍物等情况，以便根据实际情况选择合适的线缆类型和敷设方式。
此外，还需要考察线路的负载情况，包括传输的数据量、频率等因素，以便确定线路的容量和传输速率。
最后，通信传输线路的设计应遵循一些基本原则。
首先，要根据实际需要合理选择线缆类型和敷设方式，以满足通信传输的要求，并考虑后期维护和升级的方便性。
其次，要根据线路的负载情况合理配置传输设备，以确保传输速率和信号质量稳定。
此外，还需要考虑线路的备份和冗余配置，以提高网络的可靠性和容错能力。
最后，要合理考虑线路的安全性和保密性，采取必要的措施防止线路被非法侵入或窃取通信信息。
综上所述，通信传输线路的勘察与设计是建立稳定通信网络的必要步骤。
通过勘察，可以了解线路的实际状况和性能，为网络的设计提供依据；而设计的要点则包括选择适合的线缆和敷设方式、合理配置传输设备以及考虑网络的安全性等。
通过合理的勘察与设计，可以确保通信网络的正常运行和发挥更好的传输效果。
通信勘察设计知识点
通信勘察设计知识点通信勘察设计是指在通信系统建设过程中，根据工程实际需要进行综合勘察和设计，确保通信设备的布局、融通和性能优良。
通信勘察设计涉及到多个专业领域的知识，下面将对其中几个关键知识点进行介绍。
一、地理环境勘察地理环境勘察是通信勘察设计的基础，它包括地形地貌、气候、水文地质、交通信息等多个方面的内容。
勘察人员需要考虑通信设备在不同地理环境下的适应性，以及如何合理布局和设计通信设备，确保通信系统的正常运行。
二、载波通信技术载波通信技术是通信勘察设计的重要组成部分。
它涉及到信号传输、调制解调、传输介质选择等方面的知识。
在通信勘察设计中，需要根据工程要求选择合适的载波通信技术，确保信号传输的稳定性和可靠性。
三、无线网络设计无线网络设计也是通信勘察设计的重要内容。
无线网络涉及到信号覆盖范围、网络拓扑结构、信号干扰等方面的问题。
在通信勘察设计中，需要根据场地环境和需求选择合适的无线网络设计方案，确保信号的覆盖和传输质量。
四、电力供应系统设计通信设备需要稳定的电力供应才能正常运行，因此电力供应系统的设计也是通信勘察设计的重要内容之一。
电力供应系统设计包括电力输送线路的规划、变电站的选址和设计等方面。
勘察人员需要结合通信设备的功耗和用电需求，确定合理的电力供应方案。
五、通信设备安装与调试通信设备的安装与调试也是通信勘察设计中必不可少的环节。
勘察人员需要对通信设备进行布线并进行相应的调试工作，确保设备能够正常工作。
在安装与调试过程中，需要注意设备的接地、防雷和防护等问题。
六、安全保护设计安全保护设计是为了保证通信设备的安全运行以及人员的安全。
在通信勘察设计中，需要对通信设备进行防火、防盗、防雷等方面的设计和规划。
同时，还需要考虑通信设备与周围环境的协调性，保护自然生态的完整性。
以上是通信勘察设计中的一些重要知识点。
在实际的通信工程中，还需要根据具体的项目需求和实际情况进行综合考虑和设计。
只有全面了解和掌握这些知识点，才能够进行有效的通信勘察设计，确保通信设备的高效运行和系统的可靠性。
线路设计工作重点和要求
线路勘察设计工作重点及要求一、路径选择的原则1、线路两端变电站进出线要考虑线路走廊统一规划，尽量采用双回杆塔出线；2、转角尽量少，尽量避免出现大转角和较困难的交叉跨越；3、尽可能避让通信线、无线电设施以及电台；4、避开军事设施、场、镇、成片房屋及城镇规划区、大型工矿企业及重要通信设施，减少线路工程建设对地方经济发展的影响；5、尽量避让已有的各种矿产采空区、开采区、及规划开采区及险恶地形、不良地质地段，尽量避让林木密集覆盖区；6、尽可能靠近现有国道、省道、县道及乡村公路，改善线路交通条件；7、充分考虑地形、地貌、避免大档距、大高差、相邻档距相差悬殊及水网、不良地质段；8、减少交叉跨越已建送电线路，特别是高电压等级的送电线路，以降低施工过程中的停电损失，提高运行的安全可靠；9、充分利用已建拟改线路走廊，同时充分考虑与已建送电线路的安全距离；10、综合协调本线路与沿线已建、在建、拟建送电线路、公路、铁路及其它设施间的矛盾；11、充分征求地方政府及有关部门对路径方案的意见和建议。
二、外业收资：1、参与人：电气专业1人、地质专业1人2、使用工具：手执GPS，地质锤等3、工作内容及要求：1）与业主沟通，提前收集两端进出线总平面布置图，初步确定进出线方案，现场核实线路两端变电站总平面布置图，现场确定进出线方案；2）室内初步收集线路沿线区域水文、气象、地质条件，现场核实并补充完善，保证说明书中的相关章节是有依据的、合理的、有说服力的；3）终端变电站，收集线路近期及远期输送容量的情况，以及变电站近期及远期规模情况；4）中间变电站，收集线路近期及远期输送容量情况；5）用手执GPS，到现场定点；6）测量两端进出线方案的相关数据，如电缆长度、终端塔距门架的距离和进线夹角，门架的高程等。
7）选择两个可行的路径方案，两个路径方案沿线必须大致走一遍，在航测图上标示出线路起止点变电站位置、两个方案重要交叉跨越点、规划区范围等；8）在google地图上对路径方案进行优化；9）规划出杆塔型式及数量；10）在航测图上标示出推荐路径方案和比较路径方案，并对两个路径方案做详细的技术比较。
通信线路勘察
拉线程式的选择
当角杆的角深≤12.5m时（角度≤30°），拉线程式应与吊线程 式相同； 当角杆的角深>12.5m（30°≤角度≤60°）时，选用的拉线程 式应比电缆吊线程式加强一级（即当吊线为7/2.2镀锌钢绞线时， 拉线程式采用7/2.6镀锌钢绞线）； 当角杆的角深>12.5m（角度≥60°）时，采用两条拉线，选用 的拉线程式应比电缆吊线程式加强一级（即当吊线为7/2.2镀锌 钢绞线时，拉线程式采用7/2.6镀锌钢绞线）； 如线路的中间杆因两侧线路负荷不同时（如杆档距离或导线数 量不同），应设置顶头拉线，拉线程式的选用应与拉力较大一 侧的吊线程式相同； 抗风杆拉线的程式可选用7/2.2镀锌钢绞线，防凌杆拉线的侧面 拉线亦可选用7/2.6镀锌钢绞线，顺线拉线则应选用至少同吊线 相同程式的镀锌钢绞线； 高拉桩杆拉线的程式，一般应和吊线程式相同。但在线路转角 角深很小时（一般3m以下）且线路负荷亦较小时，拉线程式可 以比电缆吊线程式减弱一级。
电杆位置的选择
电杆的位置，应选择在土质比较坚实的地点，使土壤能够承受电杆 的垂直压力和侧面压力，以保证电杆不致由于土质过于松软而下沉 或倾倒。电杆周围的土壤，不应有坍塌或雨水冲刷现象，并避免在 积水或在洪水期淹水的地点立杆； 如果按标准杆距测定杆位遇到立杆不够稳固的地点时，一般应把杆 位适当前移或后移，放在比较稳固的地方，但移动后的杆距应不超 出允许偏差的范围。如果由于地势或允许偏差容许值的限制，不能 避免在不稳固的地点设杆时，应采取措施加强电杆的根部装置，以 保证杆位稳固。如杆距较大，达到长杆档的范围时，需要安装长杆 档加强装置； 确定电杆的杆位时，电杆及架空电缆线路距离其他建筑物如道路、 房屋、树木等地上建筑及管道等地下建筑之间的距离，应符合规定 的隔距要求。在市区还应避免在公共场所、住宅、商店、工厂、广 场及城市建设的预留空地等地点立杆；
通信工程勘察安全操作规程和设计安全注意事项(1)
（五）在山区勘察时，应准备好常用药品，并穿长裤、 设法扎好裤脚，尽量避免在密集草丛中行走，防止 蛇、蚂蝗等叮咬；在鞋面上涂上一层肥皂可以有效吓 阻蚂蝗。在炎热或寒冷天气在野外勘察作业必须注意 防暑、防寒。 （六）在高压线下方或附近进行查勘时，查勘人员的 身体距高压线及电力设施最小间距应保持：1KV～ 35KV的线路为2.5米；35KV以上的线路为4m。 （七）雷雨天气不宜在高处、空旷处大树或机房下 停留，如人员仍在山上，则要抓紧时间尽快下撤； 不宜靠近建筑物的外墙以及电气设备，以防止雷电或 电磁脉冲伤害。
2024/7/6
3
第三条 工程设计人员在室外勘察时应注意个人防雷、防电：
（一）遇雷雨、大雾天气，不应对室外高压设备进行查勘，如果必须进行 查勘，应穿好绝缘靴。 （二）室外勘察遇到雷雨天气时，应停止勘察，等雷雨过后再继续勘察； 若无法避免时，要注意个人防雷。查勘时遇潮湿的地面、墙面、电气设备 等处，应有防止触电的措施，如穿绝缘靴、避免人体触及墙面、设备等。 （三）遇雷雨天气，不得靠近避雷器装置；切勿接触天线、水管、铁丝网、 金属门窗、建筑物外墙，远离电线等带电设备或其他类似金属装置；切勿 站立于山顶、楼顶上或接近导电性高的物体；减少使用手提电话。 （四）雷雨天气查勘应注意的其它事项为：尽量不在户外或室外逗留；最 好穿塑料等不浸水的雨衣；如有条件，可进入宽大金属构架或有防雷设施 的建筑物、汽车或船只内；如依靠有建筑物或高大树木屏蔽的街道躲避， 应离开墙壁和树干8米以外；应尽量离开小山、小丘或隆起的道路，离开海 滨、湖滨、河边、池旁，离开铁丝网、金属晒衣绳以及旗杆、烟囱、宝塔、 独树、没有防雷保护的小建筑物或其它设施。在旷野无法躲入有防雷设施 的建筑物内时，应远离树木和桅杆。在空旷场地不宜打伞，不宜把井钩等 铁件拿在手上。不宜进入无防雷设施的临时棚屋、岗亭等低矮建筑。
非常重要通信线路勘察设计.pptx
4、路由图： 光缆杆路施工图（含管道） 上要有杆路沿线的建筑物、较大的单位 、道路、距离、预留架位置、接头盒
2020/9/21
10
通信线路工程勘察设计
位置、地线位置、拉线位置及拉线程式、 过电力线保护的位置、管道光缆管孔占 用位置图等，新建杆路要有杆路左右两 边50米以
5、光缆施工图：将本次所用光缆的型号及 规格、接头盒位置（杆号或人孔编号）、 光缆引上符号、光缆长度计算表在图纸 上标明，墙吊、墙钉用文字标明，如利 旧原有接头盒，需说明原有光缆的方向，
多给、少给。 3.表五中的相关费用要在计算依据及方
法一栏里列出计算公式。 4.与建设单位核实哪些需要取费、取费
的费率勘察设计
5.与建设单位核实仪表仪器需要哪些不 要。
七、关于材料的计算
材料的计算方法有两个：一是根据工程 量套用定额上的材料用量，二是按照图 纸计算。原则上长距离的光缆线路预算 可以套用定额，但短距离的套用定额和 实际需要的材料就有很大的差距，应按 图纸计算材料。
2020/9/21
12
通信线路工程勘察设计
8、按照不同的接入方式附设备接地示意 图与其他接线图，如FTTB方式需附双色 跳线图。
9、如机房有新增设备时，需副机房平面 图、机柜图、机柜布线图（上行、下行 ）、电源柜端口占用图、接地端子图。
2020/9/21
13
通信线路工程勘察设计
三、设计预算： 1.套用定额要正确，取费要合理合法。 2.材料计算要准确，避免漏项、多项或
2020/9/21
4
通信线路工程勘察设计
（1）新建杆路路由要符合设计规范的要求， 电杆位置要有与参照物（道路、建筑物或其 他）的距离，杆路应尽量避开农田，不可避 免时，应将杆位选择在田坎上。
通信线路勘察设计要点
通信线路勘察设计要点1. 引言通信线路勘察设计是通信网络规划和建设的重要环节。
合理的线路设计可以确保通信信号的稳定传输，提高通信系统的可靠性和性能。
本文将介绍通信线路勘察设计的要点，包括线路选址、地质勘查、线路布设等。
2. 线路选址线路选址是指确定通信线路的具体走向和位置。
在线路选址时，需要考虑以下几个方面：2.1 地理环境地理环境包括地形、地貌、水系等因素。
需要选择地形平坦、地貌稳定的地区，避免地形复杂或易发生自然灾害的区域。
同时，需要考虑水系的影响，避免线路过度接近河流等水域。
2.2 道路或铁路条件通信线路通常沿着道路或铁路布设，因此需要考虑道路或铁路的条件。
选择道路或铁路平整、通行便捷的区域，避免因道路狭窄或道路工程施工等原因影响线路的敷设和维护。
2.3 地域保护和管制区域在线路选址时，需要考虑地域保护和管制区域的限制。
避免线路穿越自然保护区、军事禁区等受限区域，确保线路的合法性和安全性。
3. 地质勘查地质勘查是通信线路勘察设计的重要环节之一。
通过地质勘查，可以了解勘察地区的地质条件，为线路的敷设和维护提供参考。
地质勘查需要关注以下几个方面：3.1 地质结构地质结构包括地层结构、断裂带等因素。
需要了解地层的稳定性、断裂带的发育情况等，避免线路经过地质结构不稳定的区域。
3.2 地质灾害地质灾害包括地震、滑坡、泥石流等自然灾害。
需要通过地质勘查，了解勘察地区的地质灾害风险，并针对性地采取相应的防灾措施，确保线路的安全性。
3.3 地下水位需要了解地下水位的深度和变化规律，避免线路埋设在地下水位较高或变化较大的区域，防止地下水对线路的影响。
4. 线路布设线路布设是通信线路勘察设计的关键环节。
合理的线路布设可以提高线路的稳定性和可靠性。
线路布设需要考虑以下几个方面：4.1 线路走向线路走向应根据勘察地区的具体情况进行确定，避免线路经过地质灾害易发区、地下管线区域等。
4.2 线路距离线路的长度应尽量短，避免信号传输的损耗和延迟。
视频通信工程线路勘察与设计
视频通信工程线路勘察与设计通信工程线路勘察与设计通信工程线路勘察与设计指南新建站点接入应根据站点实际情况及设备组网原则确定上联基站，充分利用原有资源。
网络优化应考虑建设的实施性与合理性。
与设备人员相互配合，充分服务好各本地网建设。
一、勘察前的准备：1. 了解本次工程的建设目的与规模，经纬度信息等，确定勘察进度安排；2. 收集前期资料(含原有光缆、管道、杆路、基站等),必须满足本次设计是建立在最新资源之上的,在查勘同时对原有资料进行熟悉及核实；必要时把原有资料打印出来带到现场进行查勘；3. 与客户沟通了解相关配合人员及联系方式，确定勘察时间与勘察路线；4. 勘察工具的准备：测距仪、GPS、相机、电池、记录本、笔等；（测距仪与GPS在出发前应进行校准工作）5. 其他工具准备：开孔器、手套、帽子等；6. 打印好空白勘察报告单，对每天查勘站点进行记录并要求随工人员签字；7. 勘察车辆：a、根据勘察进度安排公司派车；b、自行租车应完成公司相关手续；c、利用甲方车辆根据公司相关规定报销；8. 在勘察工程中手机应处于开机状态，以便与客户和公司相关人员的联系；二、现场勘察要求在分公司相关人员配合下，了解本工程沿线涉及的市政、公路、铁路、水利等方面的规划情况，选择合理可靠的路由。
移动区公司要求：新建路由必须标注参照物及距离参照物的距离，标注关键点（危险点、拐角、起始杆、转角杆、终端杆等）的GPS坐标；标注重点段落(非常规敷设方式如过桥、跨铁路、跨高速路、扶贫过涵洞等)光缆的敷设、施工方式、保护措施及注意事项。
1、架空杆路勘察：路由确定原则：光缆线路路由应考虑安全、稳定、可靠、便于施工和维护。
光缆线路路由应沿靠稳定的公路和尚未规划的农田，线路距公路的距离一般为20～150 米左右，若公路转弯应顺路取直，如沿途遇到其他运营商（电信、移动、联通，广电中一家或几家）及其他杆路时，应尽量采取避让措施，使之满足倒杆距离。
1) 新建杆路：有人区、乡村、团场宜采用8米油木杆；无人区、山区、戈壁可采用7米油木杆；杆路应设计延伸式地线和直埋式地线；杆号牌采用单数电杆安装；2) 新建杆路档距：有人区、乡村、团场为标准档距（40米--50米），无人区、山区、戈壁可适当放大档距（50米—60米）；特殊地区根据现场情况调整；3) 加挂原有杆路：a) 在原有吊线加挂光缆，应考虑原有钢绞线的使用年限是否安全可靠性；b) 在原有吊线加挂光缆，原则上不超过3条光缆，如超过应新设吊线；4) 利用其他运营商杆路：a) 应与分公司相关人员进行沟通是否可以利用，并要求分公司签字确认避免不必要的设计变更等事情的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 14 页
1、架空光缆----(3)杆路建筑
野外杆间距离以50~55米间选定，并尽量避免小于30米的杆距，城区设计在35~45米间 选择，或者根据道路及建筑物的实际情况确定杆距。
广州杰赛科技股份有限公司
吕军 2014年6月30日
目录
通信线路勘察设计要点介绍 线路材料应用表及图片
线路装置图
第2页
通信线路勘察设计要点介绍
通信线路勘察设计要点介绍
一、新建杆路、新建管道勘察设计要点 二、架空光缆勘察设计要点 三、直埋光缆勘察设计要点 四、管道光缆勘察设计要点 五、墙壁光缆勘察设计要点 六、其它光缆敷设勘察设计要点
和没有流沙或滑坡可能的道路）建设管道； （7）尽可能避免在化学腐蚀，或电气干扰严重的地带铺设管道，必要时应采取防腐措
施； （8）避免在路面狭窄的道路中建管道； （9）在交通繁忙的街道铺设管道时应考虑在施工过程中，有临时疏通行人及车辆的可
能； （10）宜建筑在人行道下，也可建在慢车道下，不宜建在快车道下； （11）在高等公路上，宜建在隔离带下。
机房内光缆 槽道、通道、槽板光缆 天花板光缆 引上光缆
第3页
通信线路勘察设计要点介绍
勘察前准备 1、准确理解任务（查什么？几个点？在哪里？） 2、了解当地施工、设计规范要求（看文件、跟运营商代表沟通） 3、查看相关资料、前人设计 4、查看地图（纸质、电子地图、谷歌） 5、查看资源信息，了解原有的光缆路由总图、光缆纤芯分配 6、是否进机房、提前沟通借钥匙 7、熟知相关勘察注意事项 8、选用备齐勘察工器具（参考下表）
第4页
勘察工器具
勘察工器具配置
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 13
项目 激光测距仪 GPS定位仪 轮式测距仪
望远镜 标杆（） 指南针 手旗（400X） 测量地链（百米绳） 皮尺（） 钢卷尺（） 照相机 地阻（包括极棒、引线）
文具 交通工具
单位 部 部 部 部 根 个 面 根 盘 盘 架 套 套
数量 1 1 1 1 1 1 2 2 1 1 1 1 1
第5页
主要用途 主要用来测量大型跨路、跨河线路长度
线路路由重要点的定位 主要测量城区路由长度
用于路由定位查看 与激光测距仪、手旗配合使用
用于路由方向确定 与激光测距仪、标杆配合使用
主要用于长途线路测量 用于测量引上、局（站）内光缆 用于测量引上、局（站）内光缆 用于记录路由特殊点、障碍点
第9页
通信线路勘察设计要点介绍
5、管道设计要点 （1）了解城市道路规划等相关图纸、资料 （2）管道路由测量 （3）管道段长要求 （4）管道布放要求 （5）管道埋深要求 （6）人（手）孔设计 （7）弯管道的曲率半径应不小于36米。 （8）管道的坡度可为2.5‰-4‰，人（手）孔之间段长采用一字坡
第 15 页
1、架空光缆----⑷杆路建筑
记录、绘制所测线路路由的地形地貌，根据地形对电杆的 程式进行配置，配置原则是不要使线路的电杆高度出现明 显的高差，宜采用逐渐升高或者降低的方式配置电杆。
当移动杆路和其他通信杆路交越时，一般要求从其他通信 杆路的上方跨越，交越处的高差应大于60厘米，要注预留 一层的吊线空间，同时注意配置跨越档两侧电杆的高度。
对跨越道路、铁路的电杆要配置杆高使之符合规范要求(对 高等级公路和铁路最好采用顶管或定向钻的方式穿越)。
记录路由经过土质松软的地段，对土质松软或个别电杆不 能达到埋深时，要现场确定加设卡盘或底盘的段落或数量， 一般情况下土质松软处电杆、角度≥50的角杆、跨越杆、长 杆档杆、终端杆等杆底需装设底盘。
第 11 页
1、架空光缆----⑴光缆线路的组成
架空光缆敷设是利用电杆、拉线、吊线来固定光缆的一种方式，主要材料包 括电杆、钢绞线、抱箍、拉线、夹板、挂钩等。建筑等级取决于气候、光缆 缆程式等。
第 12 页
1、架空光缆----(2)路由的选择
应以任务书为依据，必须满足工程通信需求、保证通 信质量、使线路安全可靠、经济合理，便于施工和维 护的基本要求；
角杆的测量实施中禁止有“S”弯，两反向角杆要求至少有一根直线杆，但在线路跨越 公路铁路河流时要求至少保持2根直线杆。
角杆、分线杆、跨越杆、直线线路中有双方、四方拉的电杆都设置了拉线式地线，对 线路在与输电线交越的两侧电杆吊线设置接地线，并要求杆上地线在离地高2米处断接下近或交越时应遵守以下规定：
第 13 页
1、架空光缆----(2)路由的选择
光缆不易穿越大的工业基地，矿区，光 缆还应少穿越城镇、村庄，当穿越靠近 村庄时，应考虑村庄的规划影响。光缆 不宜穿越森林、果园、苗圃和其它经济 林场，对地上的建筑物和电力、通信杆 路宜按规定避开。
对进乡镇或村落的光缆路由，一定要经 过多方面的现场勘察比较，要保证其路 由的合理性、经济性和可实施性，在绕 行时，要有充分的理由向建设单位阐明 厉害关系和利弊大小。
第8页
通信线路勘察设计要点介绍
4、管道路由选择
管道路由选择的一般原则有： （1）符合地下管线长远规划，并考虑充分利用已有的管道设备； （2）应在管道规划的基础上充分研究分路敷设的可能，以增加管网的灵活性； （3）选在线路较集中的街道，适应光、电缆接入用户发展的要求； （4）尽量不在沿交换区域界线，铁路、河流等地域铺设管道； （5）选择供线最短，尚未铺设高级路面的道路建设管道； （6）选择地上及地下障碍最少、施工方便的道路（例如：没有沼泽、水田、盐渍土壤
两条吊线交叉时，吊线高度并在400mm以内时，要求 做成十字吊线。具体规定为两条吊线程式相同时，主干 吊线应置于交叉的下方；两条吊线程式不同时，吊线程 式大的应置于交叉的下方。
光缆路由选择应避开干线铁路，且不应靠近军事目标； 线路可沿距公路50~100米的农田中选择，在平原地带，
应避开湖泊、沼泽、排涝蓄洪地带，尽量少穿越水塘、 沟渠，不宜强求长距离的大直线，并考虑当地的水利 和平整土地的规划； 线路尽量少翻越山岭，要通过山区时，宜选择地势变 化不剧烈的土石方工作量较少的地方，避开陡峭、沟 壑、滑坡、泥石流、以及洪水危害、水土流失的地方； 光缆穿越河流应兼顾大路由的走向，不宜偏离过远， 应选择距桥不远的地点； 光缆路过水库，应在水库的上游。当必须在水库的下 游通过时，应考虑水库发生事故时，危及光缆安全时 的变化措施；
2、杆路路由应避开的场合
（1）有严重腐蚀的气体或排放污染液体的地段； （2）发电厂、变电站、大功率无线电发射台及飞机场边缘； （3）开山炸石、爆破采矿等安全禁区； （4）地质松软、悬崖峭壁和易塌方的陡坡以及易遭洪水冲刷、坍塌的河岸或沼泽地； （5）规划将来建造房屋、修建铁路、公路及开挖或加宽河道的地方。
对跨越公路、较宽的河流或其他需要保持一定高差的障碍 物时，要根据现场情况合理配置相应高度的电杆，超宽河 流(结合两边地势宽度大于300米)可以适当考虑单接杆、品 接杆或建设小型铁塔过河。
请阅本地网通信线路工程设计规范和验收规范。
第 16 页
1、架空光缆----⑸转角点的确定和拉线设置
角杆、终端杆、长杆档两侧杆、跨越铁路、高速公路两侧电杆、抗风及防凌 杆、杆高大于12米的跨越杆、坡度变更大于20%的电杆设置拉线来增加杆路建 筑强度。具体如下： 1、当线路偏转角在＜450时(角深小于19.46米)，拉线均采用比吊线高一级的 钢绞线做拉线。 2、当线路偏转角在＞450时(角深小于19.46米)，应设置双顶头拉线。 3、当架空光缆长杆档(杆距在100~150米时)设卸力拉线，并更换吊线程式为 7/3.0，长杆档杆距大于150米时设置7/3.0辅助吊线，并设置三方拉线，当杆距 超过250米时设置H杆跨越装置，跨越杆和终端杆应尽量分杆设置。 在靠近路边、村庄旁、河边及易对周围人员车辆有妨碍的地方设置拉线，需 装设拉线警示套管。 根据实际选用警示材料(一般地锚用警示管φ75cm，拉线用警示管φ34cm)。
第7页
通信线路勘察设计要点介绍
3、杆路设计要点 （1）杆距：通常情况下，市区杆距为35～40米；长途线路杆距为
45～50米。引入用户的线路，杆距一般不超过35米。 （2）杆路障碍点处理：电力线、跨越公里、跨越铁路、过河、过
村屯。 （3）电杆埋深要求 （4）电杆加固 （5）特种电杆设计 （6）拉线、撑杆装置设计 （7）防护设计（防雷） 以上设计要点详解可参阅YD 5102-2010 通信线路工程设计规范
，便于施工及维护； （3）杆路应与城市其他设施及建筑物保持规定的隔距； （4）杆路应尽量减少跨越仓库、厂房、民房，不得在显目的地方穿越广场、风景旅游区及城市预
留建筑的空地； （5）杆路的任何部分不得妨碍必须显露的公用信号、标志以及公共建筑物的视线； （6）杆路在城市中应避免用长杆档或飞线过河，尽量在桥梁上支架或采用介入电缆从桥上通过； （7）杆路路由的建筑应结合实际、因地制宜、因时制宜、节省材料、减少投资。
第 17 页
1、架空光缆----⑹架空吊线
架空吊线采用双吊线抱箍(或单吊线抱箍)固定吊线。吊 线距杆梢下40cm处。
杆路上架设第一条吊线时，应设在杆路的车行道反侧或 建筑物侧。
光缆吊线采用7/2.2镀锌钢绞线，挂钩采用25mm或 35mm挂钩，每隔50cm安装一只。
吊线抱箍采用D164~D184(据不同杆径配置)双吊线抱箍， 吊线与抱箍采用三眼单槽夹板固定，固定穿钉采用 φ16×50规格的有头穿钉。
水 底 光缆线路穿越江河、湖泊、海峡等，无桥梁、隧道可资利用时，可敷设水底光缆。
第6页
通信线路勘察设计要点介绍
一、新建杆路、管道勘察设计要点
1、路由选择原则
