建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言,是表达工程设计和指导工程施工必不可少的重要依据,是具有法律效力的正式文件,也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计,一般是由业主通过招标投标选择具有相应资格的设计单位,并与之签订设计合同,进行委托设计的(按有关规定可以不招标投标的设计项目,可以直接委托)。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目,可以按扩大的初步设计(扩初设计)和施工图设计两个阶段进行。
大型的和重要的民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案的优选)。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构,其施工图的具体内容与表达也各有不同,但一般包括下列三个方面的内容:1、结构设计说明本工程结构设计的主要依据;设计标高所对应的绝对标高值;建筑结构的安全等级和设计使用年限;建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级;所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法;所采用的通用做法的标准图图集;施工应遵循的施工规范和注意事项。
建筑结构施工图的读识.PPT
![建筑结构施工图的读识.PPT](https://img.taocdn.com/s3/m/7f59b3cce43a580216fc700abb68a98271feacc3.png)
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
(4)构件的名称应用代号来表示,代号后应用阿拉伯数字 标注该构件的型号或编号,也可为构件的顺序号,如表10-3所 示。
(5)结构图应采用正投影法绘制,特殊情况下也可采用仰 视投影绘制。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
一、柱的平法施工图表示方法 柱平法施工图系在柱平面布置图上采用列表注写方式或
截面注写方式表达。柱平法施工图中要按规定注明各结构层 的楼面标高、结构层高及相应的结构层号。 (一)柱列表注写方式
列表注写方式,系在柱的平面布置图上,分别在同一编 号的柱中选择一个(有时需要选择几个)截面标注几何参数 代号;在柱表中注写柱号、柱段起止标高、几何尺寸与配筋 的具体数值,并配以各种柱截面形状及其箍筋类型图的方式, 来表达柱平法施工图,如图10-2所示。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
二、梁的平法施工图表示方法 梁的平法施工图系在梁的平面布置上采用平面标注方式或截面标注
方式表达。梁平面布置图,应分别按梁的不同结构层(标准层),将全 部梁与其相关联的柱、墙、板一起采用适当比例绘制,并注明各结构层 的顶面标高、相应的结构层号。对于轴线未居中的梁,除梁边与柱边平 齐外,应标注其偏心定位尺寸。 (一)梁平面注写方式(详例见图10-7)
平面标注方式是指在梁的平面布置图上分别在不同编号的梁中各选 一根梁,在其上标注截面尺寸和配筋的具体数值。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
平面标注方式包括集中标注与原位标注,集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。施工时,原位标注取值优先。
《结构施工图识读》PPT
![《结构施工图识读》PPT](https://img.taocdn.com/s3/m/71511b26b94ae45c3b3567ec102de2bd9605dec1.png)
结构施工图的绘制工具与软件
准备工作
在开始绘制结构施工图之前,需要进行充分的准备工作。这包括了解项目的需求、确定图纸的幅面和比例、准备绘图工具和软件等。
在施工图中,轴网和定位线是确定建筑物位置和尺寸的关键元素。根据建筑物的平面布置和立面造型,绘制出相应的轴网和定位线。
根据建筑物的结构和设计要求,绘制出相应的结构构件,如梁、板、柱等。在绘制过程中,需要注意构件的位置、尺寸和相互之间的关系。
防水和保温构造
表示在结构中预埋的设备安装所需的预埋件和预留孔的位置和尺寸。
表示建筑结构的防水和保温构造,包括防水材料、保温材料等。
03
02
01
建筑结构的细部构造
结构施工图的绘制与表达
04
AutoCAD
AutoCAD是一款广泛使用的计算机辅助设计软件,适用于绘制各种类型的施工图,包括结构施工图。它提供了丰富的绘图工具和编辑功能,能够帮助设计师快速、准确地绘制图纸。
钢结构
建筑结构类型
表示为直线或折线,标注截面尺寸、跨度、材料等信息。
梁
表示为水平直线或斜线,标注厚度、材料等信息。
板表示为矩Biblioteka 或圆形,标注截面尺寸、材料等信息。
柱
表示为双线或单线,标注厚度、材料等信息。
墙
建筑构件的表示方法
表示梁、板、柱等构件之间的连接方式,包括焊接、螺栓连接等。
节点连接
预埋件和预留孔
结构施工图的审查要点
根据工程需求和实际情况,提出更合理的结构选型建议。
优化结构选型
优化材料选择
优化节点设计
考虑施工可行性
在保证结构安全的前提下,提出更经济合理的材料选择建议。
对结构中的关键节点进行优化设计,提高结构的整体性能。
2024版年度建筑工程制图与识图
![2024版年度建筑工程制图与识图](https://img.taocdn.com/s3/m/d107b35111a6f524ccbff121dd36a32d7275c766.png)
题。
02
案例二
某办公楼空调通风图纸识读。分析该办公楼的空调通风系统组成,识别
图纸中的图形符号,了解空调设备的布局和管道连接方式,并评价其设
计合理性。
03
案例三
某工厂电气图纸识读。分析该工厂的电气系统组成,识别图纸中的图形
符号和标注,了解电气设备的布局和配线方式,并指出可能存在的安全
隐患。
22
Part
在长期实践中形成的、符合人们视觉 心理和读图习惯的约定俗成的画法。
如建筑、结构、给排水、电气等各专 业的制图标准,以及各地方、各企业 的补充规定和细则。
2024/2/3
5
制图工具与材料
绘图板
用于固定图纸,有木板、塑料板 等不同材质。
丁字尺
用于绘制水平线和垂直线,有木 质、塑料、金属等不同材质。
三角板
线条与比例
采用不同线型和比例表示 管道、设备、建筑物等。
标注与说明
对图纸中的设备、管道、 阀门等进行标注,并附加 必要的文字说明。
2024/2/3
20
设备图纸识读要点
了解设备系统组成
先了解整个设备系统的组成,包 括主要设备和辅助设备等。
查阅相关规范与资料
在识读过程中,需要查阅相关的 设计规范、施工验收规范等资料。
建筑工程制图与识图
2024/2/3
1
• 建筑工程制图基本概念 • 建筑工程图纸识读基础 • 建筑结构制图与识图 • 建筑设备制图与识图 • 建筑施工图制图与识图 • 建筑工程制图与识图实践应用
2024/2/3
目录
2
Part
01
建筑工程制图基本概念
2024/2/3
3
制图目的与意义

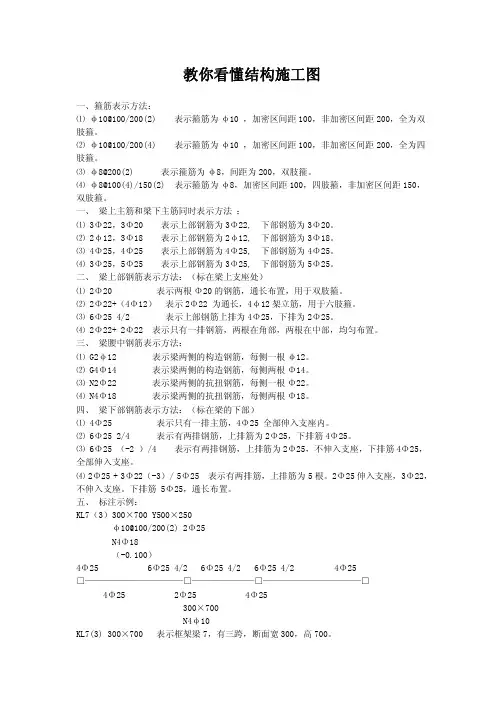

教你看懂结构施工图(适合新手)
