中央空调系统(冷水机组系统)最全面的图文教程
中央空调工作原理高清组图教学图
中央空调工作原理图（高清）保温水箱4蒸发式冷礙器* 匕高温冷媒鞭卞3液体冷媒.鼻压缩机』&气液分离器氏低温冷媒蒸乞H板式蒸发監」8•热力膨胀阀匸9■干燥过龍器「W凤机亠LL水箱上mi 風購性能檢測分祈•風扇凰■、静哥•風厉耗電■•風丽效峯宁r r風丽.1—・■ 聲是卿管泵槿能楂;則分浙"流■及惡力楫測■耗■■敏測•»«» 析-冰水主欄毋能糠測分析1■屋幅擾辺挛令析.」屋佛機耗電■檢測冷那木泵-冷祁水空乳目童巫地引冷邵小塔械測分析「冷即木塔熱交換・■帘卻廉塔ft龍冷卻水曙特理嬴無器脸堂賀孩性能检si分析'詡交換■檢測 '轉圧性範分栖------------------- 冰水&篙卻木檢測分--------- J 」滯勢嘶：熾翡祈+静倚划累分析宜內空無檢測分析，空氣分怖狀沢★空議遛湮廈據絆隹調負載逐時估算分析储热水箱Central A.C.CompressorFtfl EXH AMAim归碍叭Fen CDFM 耐心‘ cri MeterQl5 斗J§ Y \y ?? 中央空调系统图 升7T 冷诛严 r t s f i ■3^3*1A I * 15 M ■—■I. ■ - V 昭* 一* KtHfM 出 _* avmdt 一►N ——亠一*"*赢温碍压9休冷艇器低at紙压％体然戰骨（«E ILU»三优汽车维修养www-3 uc ar. coWI除十修話皈徂低川漫徉。
中央空调原理图示
水的物理性质
制冷原因
空调机的循环系统
空调主机循环体统
蒸发器
冷却水系统
膨胀阀/泵
冷凝器
压缩机
水处理设备的安装部位
冷却水/热媒水系统
冷却塔
总结
房间的热量被空调冷冻水带走，房间的温度降低
开春的时候，建筑物发汗、空气潮湿；就是建筑物、地面附近带走了空气的热量。室内温度迟迟提不起来。
水的物理性质
制冷原因
中央空调膨胀泵/阀
水的物理性质
制冷原因
空调机的循环系统
空调主机循环体统
蒸发器
冷却水系统
膨胀阀/泵
冷凝器
压缩机
水处理设备的安装部位
冷却水/热媒水系统
冷却塔
总结
中央空调蒸发器
在此处，蒸发器同样也可以是一个水系统的热交换系统，让冷冻水/热媒水，将能量带走。
水的物理性质
制冷原因
空调机的循环系统
空调主机循环体统
水的物理性质
制冷原因
空调机的循环系统
空调主机循环体统
蒸发器
冷却水系统
膨胀阀/泵
冷凝器
压缩机
水处理设备的安装部位
冷冻水/热媒水系统
冷却塔
总结
中央空调冷冻水/热媒水系统
注意这个蒸发器/冷凝器。制冷时，他就是冷凝器。制热时，它是蒸发器。 在制冷与制热时，四通阀发挥作用，制冷剂的流向发生了改变。
动图┃冷水机组的构成、原理及使用
动图┃冷⽔机组的构成、原理及使⽤冷⽔机组制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。
由铜管将四⼤件按⼀定顺序连接成⼀个封闭系统，系统内充注⼀定量的制冷剂。
压缩机吸⼊来⾃蒸发器的低温低压的氟⾥昂⽓体，压缩成⾼温⾼压的氟⾥昂⽓体，然后流经热⼒膨胀阀（⽑细管），节流成低温低压的氟⾥昂起液两相物体，然后低温低压的氟⾥昂液体在蒸发器中吸收来⾃室内空⽓的热量，如此压缩-----冷凝----节流----蒸发反复循环。
⼀、冷⽔机组：这是中央空调的“制冷源”，“⼼藏”，通往各个房间循环⽔由冷⽔机组进⾏“内部交换”，降温为“冷却⽔”。
⼆、外部热交换系统：冷冻⽔循环系统：由冷冻泵及冷冻⽔管道组成。
从冷⽔机组流出的冷冻⽔由冷冻泵加压送⼊冷冻⽔管道，在个房间内进⾏热交换，带⾛房间内热量，是房间内的温度下降。
冷却⽔循环系统：由冷却泵及冷却⽔管道及冷却塔组成。
冷⽔机组进⾏热交换，是⽔温冷却的同时，必将释放⼤量的热量。
该热量被冷却⽔吸收，是冷却⽔温度升⾼。
冷却泵将升了温冷却⽔压⼊冷却塔，使之在冷却塔中与⼤⽓进⾏热交换，然后再降了温的冷却⽔，送回到冷⽔机组。
三、冷却风机：室内风机：安装于所需要降温的房间内，⽤于将由冷冻⽔冷却了的空⽓吹⼊房间，加速房间内的热交换。
冷却塔风机：⽤于降低冷却塔的⽔温，加速将“回⽔”带回的热量散发到⼤⽓中去。
四、冷⽔机组启动与运⾏：检查每台压缩机的油位和油温：油⾯在1/3～2/3；油温在50℃～60℃，⼿摸加热器须发烫。
检查主电源电压和电流：电源电压在340V～440V范围内；三相电压不平衡值<2％(>2％绝对不能开机)；三相电流不平衡值<10％。
启动冷冻⽔泵和冷却⽔泵：两个⽔系统的循环建⽴起来以后，调节蒸发器和冷凝器进出⼝阀门的开度。
检查冷冻⽔供⽔温度：设定值是否合适，不合适可改设。
启动前检查：检查电⽓接头的紧固性（主回路、控制回路），⾄少要给油槽加热24⼩时，使油槽温度不能低于38度。
冷水系统工作过程PPT课件
冷却水系统监控点位配置表
监控点描述
AI DI AO DO
接口位置
冷却泵故障报警
3
冷却泵启、停控制
冷却水管电动蝶阀状态
3
冷却水管电动蝶阀故障
3
冷却水管电动蝶阀控制
冷却水管水流开关
3
冷却水回水温度
1
冷却水供水温度 1
冷却塔进水电动阀启停
冷却塔进水电动阀故障
3
冷却塔进水电动阀状态
3
冷却泵控制电路热继电器常闭触点接在 DDC的DI端口
Excel50 DDC控制器
Excel50 DDC控制器 硬件输入信号 * 传感器NTC20k, 0..10V, 0..20mA的8个输入信号 * 无电势触点或24V的4个附加输入信号
硬件输出信号 * 4个模拟输出信号0..10V * 6个数字输出信号24Vac
此系统中共有7个AI，44个DI，
1个AO， 37个DO。 Excel50 DDC最低需要11台
冷冻水旁通阀控制
1
冷冻水旁通阀控制启停电路接在DDC的AO端口
膨胀水箱电动阀故障检测
1
电动阀控制电路热继电器常闭触点接在DDC的DI 端口
膨胀水箱电动阀控制
1 电动阀控制启停电路接在DDC的DO端口
膨胀水箱液位检测
1
液位传感器接线端子接在DDC的DI 端口
在冷水系统中旁通阀需要~24V电压供电，由DDC交流电源输出供电
10
冷冻水系统监控点位配置表
监控点描述
AI DI AO DO
接口位置
冷冻水供水温度检测 1
冷冻供水温度传感器接线端子接在DDC的AI 端口
冷冻水回水温度检测 1
冷冻回水温度传感器接线端子接在DDC的AI 端口
水冷冷水中央空调水系统示意图
5、接至控制柜的动力电源线的规格应根据铭牌上的RLA电流 选取。总电源功率配备必须由一定的余量，建议值为机组参数 的1.25～1.3倍以上。供电电缆（电线）的载流量应略大于机组 的最大运行电流，并要考虑工作环境的影响。电控箱里备有连 接地线和自动断路措施，用户自备的电源都必须配有此措施。 大电流机组，应采用双路电源供电，但两路供电电源线径必须 相等，且属同一品牌。
球阀。
4、冷凝器的水口方向可以根据用户的要求更改。更
改时需注意以下几点：
* 需确认正确的隔板位置，使用新的橡胶密封圈。
* 冷却水的温度、流量测量装置需重新布置。
* 拆装水室端盖时，紧固螺栓要按一定的顺序进
行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°
方向的那个螺栓。继续这样的顺序收紧第3个螺栓，然
注意：这些机组都不适宜于室外 无防护措施处使用。
中央空调售后服务基础知识培训
1．3管道连接 机组安装就位后进行水系统管道安装施工，或将已布置 好的水系统管道与机组蒸发器和冷凝器的水管口连接。 1．3．1、一般要求 1、空调系统水管路的安装、保温，应由专业设计人员 设计指导，并执行暖通空调安装规范的相应规定。 2、进出水管路应按机组上标识要求连接。一般规定为： 冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水 口侧。 3、水系统必须选配流量和扬程合适的水泵，以确保机 组正常供水。水泵与机组和水系统管路之间除采用防震 软接头连接外，还应自设支架以免机组受力。安装时的 焊接工作应避免对机组造成损坏。
中央空调售后服务基础知识培训
冷却水管路图 中央空调售后服务基础知识培训
中央空调售后服务基础知识培训
2、供水管路要尽可能短，管路的规格要根据水泵的

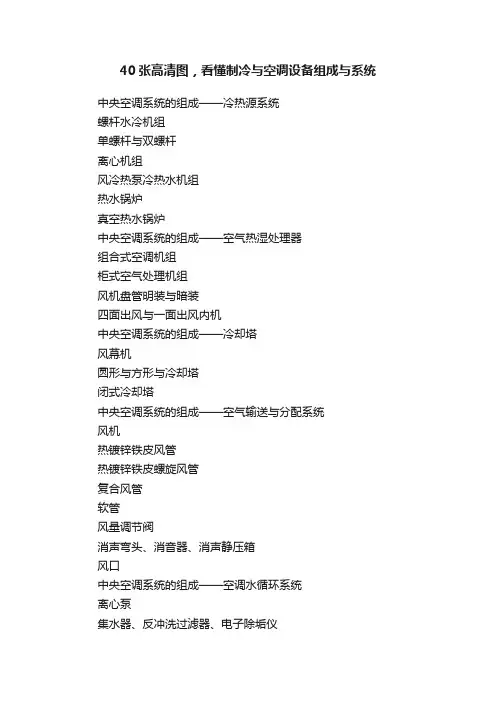

40张高清图，看懂制冷与空调设备组成与系统
40张高清图，看懂制冷与空调设备组成与系统
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
更多技术资料点击下方关注我们
坚持每天发布制冷技术知识，希望我们坚持和努力提供的文章对您有一点点帮助。
点击下方可关注我们，我们将努力为您提供有价值的制冷技术知识。
中央空调系统图解讲义
02 中央空调系统组成及功能
CHAPTER
制冷循环系统
01
02
03
04
压缩机
将低温低压的制冷剂气体压缩 成高温高压的气体，冷剂气体冷却 成高压液体，同时释放出热量
。
膨胀阀
将高压液体制冷剂节流降压， 变成低温低压的液体。
蒸发器
低温低压的液体制冷剂在蒸发 器中吸收热量，变成低温低压
VRV中央空调系统
一种变制冷剂流量系统，可根据 室内负荷变化自动调节制冷剂流 量。优点为节能效果显著、舒适 度高；缺点为初投资较高。
选型建议及案例分析
01
根据建筑类型和使用需求选择适合的中央空调系统类型。例如，对于酒店、办 公楼等商业建筑，推荐采用高效、舒适的水冷式或VRV中央空调系统；对于住 宅、学校等民用建筑，可选用性价比较高的风冷式中央空调系统。
应用领域与市场需求
应用领域
中央空调系统广泛应用于商业建筑、办公楼、酒店、医院等公共场所，以及工业 厂房、实验室等特殊环境。不同领域对中央空调系统的需求和要求也有所不同。
市场需求
随着人们生活水平的提高和环保意识的增强，市场对中央空调系统的需求呈现出 以下特点：高效节能、环保低碳、智能便捷、舒适健康。同时，用户对于产品的 个性化定制和售后服务等方面的要求也越来越高。
风管
将处理后的空气输送到各个房间或区 域。
排风口和回风口
实现室内空气的流通和循环。
03 中央空调系统工作原理与流程
CHAPTER
制冷循环过程详解
压缩过程
冷凝过程
压缩机将低温低压的制冷剂气体压缩成高 温高压的气体，为制冷循环提供动力。
高温高压的制冷剂气体进入冷凝器，通过 冷却水或空气的冷却作用，将热量传递给 外界，制冷剂气体冷凝成高压液体。
中央空调多联机与水系统PPT课件
维护方便
水系统设备相对集中，便于维护 和管理。
水系统的优势与适用场景
• 适用范围广：适用于各种类型的建筑和场所，如办公楼、 商场、酒店等。
水系统的优势与适用场景
大中型商业建筑
适用于大型商场、写字楼等商业建筑 ，提供高效、舒适的室内环境。
02
中央空调多联机系统
多联机系统的定义与特点
一机多用
一台室外机可连接多个室内机， 实现多个房间的同时制冷或制热。
高效节能
采用变频技术，根据室内负荷变 化自动调节压缩机转速，实现节 能运行。
舒适度高
采用直接蒸发式制冷，送风均匀， 噪音低，提高了室内舒适度。
定义
多联机系统是一种中央空调系统，采用 一台或多台室外机连接多个室内机，通 过制冷剂循环来满足室内冷暖需求。
03
中央空调水系统
水系统的定义与特点
定义
中央空调水系统是指通过冷却水或冷冻水循环，将空调室内热量传递 到室外，以实现室内温度调节的系统。
高效节能
水系统能够根据室内负荷变化自动调节冷冻水流量，实现节能运行。
舒适度高
水系统能够提供更为均匀的温度分布，提高室内舒适度。
适用范围广
水系统适用于各种规模和类型的建筑，特别是大型商业和工业建筑。
湿度和温度不均衡。
安装与维护比较
多联机中央空调
多联机安装较为简便，一般只需要连接电源 和信号线即可。此外，多联机的维护也较为 方便，一般只需要定期清洗过滤器和检查制 冷剂压力即可。
水系统中央空调
水系统中央空调的安装较为复杂，需要铺设 水管和安装水系统设备等，需要专业的安装 队伍进行施工。此外，水系统的维护也较为 繁琐，需要定期检查水系统和清洗水管等， 需要专业的维护队伍进行保养。
图解中央空调系统与元器件介绍
图解中央空调系统与元器件介绍制冷原理与工作流程部分图例：冷冻水供水和回水回路：它分布到整个大楼，了解原理看局部，下面放大局部图。
主管内冷冻水的循环水流方向有二种形式，本例是同程式，同程式比异程式多根管，管径粗细分配相反。
末端负荷是空调机和风盘。
冷水机组：螺杆式冷水机组：螺杆式压缩机属於容积式压缩机，螺杆压缩元件的主要部件是凸形转子和凹形转子，这两个转子相互靠近移动，使它们之间及腔内的体积逐渐减小。
本文来源制冷百科公众号。
特点：(1) 结构简单，易损件少，体积小，对地面基础要求不高。
(2) 单级压力比大，对液击不敏感。
(3) 输气量能无级调节，制冷系数高。
活塞式冷水机组：活塞式压缩机属於最早的压缩机设计，活塞式压缩机通过连杆和曲轴使活塞在气缸内往复运动。
有单动式和双动式两种形式。
特点:(1) 工艺成熟，造价低，加工维修方便。
(2) 适应非常广泛，用于各种气体。
(3) 可从适用於低压小容量用途的单缸配置，到压缩至非常高压力的多级配置。
离心式冷水机组：通过带叶片的工作轮转动，将制冷剂蒸汽吸入，沿半径方向顺着蜗壳甩出去。
根据工作轮数量的多少，分为单级式和多级式。
特点：(1)单机制冷量大，体积小，占地少，重量轻。
(2)易损部件少，运转平稳、噪音小、操作维护简单。
(3) 制冷量调节的范围大，易调节。
本文来源制冷百科公众号。
元器件介绍：中央空调系统图冷却水泵（上图左下角部分） :冷却水泵：多采用离心式水泵，由泵壳、叶轮、轴、泵架等组成。
起动前泵里应是满水，叶轮在动力机带动下不断高速旋转，水就源源不断地从低处被送到高处。
本文来源制冷百科公众号。
冷却水泵的作用就是将冷却水从低水位（冷却塔接水盘）送到高水位（冷却塔顶出水口），提升高度约3米，工程中常见的是25～35米扬程，大流量的水泵。
旁流水处理器在冷冻环节：中央空调系统图冷冻水泵（上图右下角部分）:冷冻水泵：多采用离心式水泵，工程中常见的是35～40米扬程，大流量的水泵。
水源热泵中央空调系统介绍课件演示(19张)
▪
5.第一种方法是不提及纠纷的具体内 容，晓 以大义 。这种 调解法 就是告 诉纠纷 的一方 或双方 ，个人 的事再 大也是 小事.
▪
6.在语言的发展过程中，逐渐形成了 约定俗 成的语 法规则 ，并随 着社会 的发展 而进行 必要的 更新； 其中， 尤以某 些词语 在词性 、词义 和用法 的变化 ，新词 汇的不 断涌现 最为显 著。
水源热泵机组的市场分析
国内市场水、地源 热泵大小机组比例
国内市场水环、水 源、地源热泵比例
大型机组30%
1 2
小型机组70%
水源式20%
地源式10%
1 2 3
水环式70%
水源热泵品牌一览
希望深兰 加拿大枫叶 北京济科
北京清源
广州中宇
青岛奥柯玛
山东宏力 大连葆光
麦克维尔
克莱门特
富尔达
清华同方 美意
▪ 地表水源热泵系统 ----流动水水源热泵系统(江、河等) ----滞流水水源热泵系统（湖泊、水库等）
开式系统
闭式系统
水源热泵分类
▪ 水－空气水源热泵
▪ 水－水水源热泵机组
※水源热泵中央空调主机系统特点
●水中低品位（闲置）热量转移到高品位热 量为人类服务。
● 能效比高：制热COP≥4.5 制冷COP≥5.5
水源热泵 中央空调系统简介
膨胀水箱
水源热泵系统流程
夏天供冷示意图
末端设备 t=12℃
末端设备
基本原理
用 户 （ 末 端 ） 系 统
循环泵 制冷剂液体
膨胀阀
地表
t=17~32℃
t=7℃ 蒸发器
冷凝器
制冷剂气体 压缩机
水处理设备 t=12~27℃
