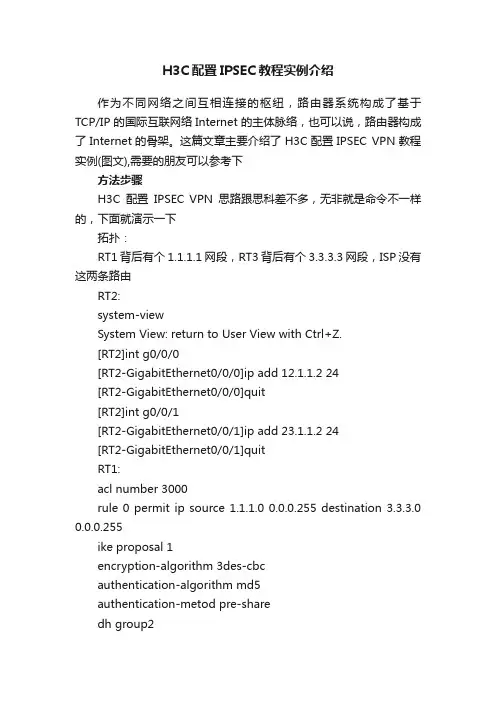

H3C配置IPSEC教程实例介绍作为不同网络之间互相连接的枢纽，路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。
这篇文章主要介绍了H3C配置IPSEC VPN教程实例(图文),需要的朋友可以参考下方法步骤H3C配置IPSEC VPN思路跟思科差不多，无非就是命令不一样的，下面就演示一下拓扑：RT1背后有个1.1.1.1网段，RT3背后有个3.3.3.3网段，ISP没有这两条路由RT2:system-viewSystem View: return to User View with Ctrl+Z.[RT2]int g0/0/0[RT2-GigabitEthernet0/0/0]ip add 12.1.1.2 24[RT2-GigabitEthernet0/0/0]quit[RT2]int g0/0/1[RT2-GigabitEthernet0/0/1]ip add 23.1.1.2 24[RT2-GigabitEthernet0/0/1]quitRT1:acl number 3000rule 0 permit ip source 1.1.1.0 0.0.0.255 destination 3.3.3.0 0.0.0.255ike proposal 1encryption-algorithm 3des-cbcauthentication-algorithm md5authentication-metod pre-sharedh group2ike peer ciscoid-type ippre-shared-key simple ciscoremote-address 23.1.1.3local-address 12.1.1.1#ipsec proposal ciscotransform espesp authentication-algorithm md5esp encryption-algorithm 3desipsec policy cisco 10 isakmpsecurity acl 3000ike-peer ciscoproposal ciscoint g0/0/0ipsec policy ciscoip route-static 0.0.0.0 0.0.0.0 12.1.1.2RT3:acl number 3000rule 0 permit ip source 3.3.3.0 0.0.0.255 destination 1.1.1.0 0.0.0.255ike proposal 1encryption-algorithm 3des-cbcauthentication-algorithm md5authentication-metod pre-sharedh group2ike peer ciscoid-type ippre-shared-key simple ciscoremote-address 12.1.1.1local-address 23.1.1.3#ipsec proposal ciscotransform espesp authentication-algorithm md5esp encryption-algorithm 3desipsec policy cisco 10 isakmpsecurity acl 3000ike-peer ciscoproposal ciscoint g0/0/1ipsec policy ciscoip route-static 0.0.0.0 0.0.0.0 23.1.1.2相关阅读：路由器安全特性关键点由于路由器是网络中比较关键的设备，针对网络存在的各种安全隐患，路由器必须具有如下的安全特性：(1)可靠性与线路安全可靠性要求是针对故障恢复和负载能力而提出来的。
H3C IPSec配置
目录
目录
第 1 章 IPSec配置 ...................................................................................................................1-1 1.1 IPSec简介 .......................................................................................................................... 1-1 1.1.1 IPSec的实现 ............................................................................................................ 1-2 1.1.2 IPSec基本概念 ........................................................................................................ 1-2 1.1.3 加密卡...................................................................................................................... 1-4 1.1.4 协议规范 .................................................................................................................. 1-4 1.2 IPSec配置任务简介............................................................................................................ 1-5 1.3 配置访问控制列表 .............................................................................................................. 1-6 1.4 配置安全提议 ..................................................................................................................... 1-6 1.5 配置安全策略 ..................................................................................................................... 1-7 1.5.1 手工配置安全策略.................................................................................................... 1-8 1.5.2 配置IKE协商安全策略.............................................................................................. 1-9 1.6 在接口上应用安全策略组 ................................................................................................. 1-12 1.7 在加密卡接口上绑定安全策略组或者安全策略................................................................. 1-13 1.8 使能加密引擎功能 ............................................................................................................ 1-14 1.9 使能主体软件备份功能..................................................................................................... 1-14 1.10 配置会话空闲超时时间................................................................................................... 1-14 1.11 使能解封装后IPSec报文的ACL检查功能 ....................................................................... 1-15 1.12 配置IPSec抗重放功能 .................................................................................................... 1-15 1.13 配置共享源接口安全策略组............................................................................................ 1-16 1.14 IPSec显示和维护 ........................................................................................................... 1-17 1.15 IPSec典型配置举例........................................................................................................ 1-18 1.15.1 采用手工方式建立IPSec安全隧道 ....................................................................... 1-18 1.15.2 采用IKE方式建立IPSec安全隧道......................................................................... 1-21 1.15.3 使用加密卡进行加/解密和认证 ............................................................................ 1-24 1.15.4 配置IPSec接口备份 ............................................................................................. 1-27iΒιβλιοθήκη 操作手册 安全分册 IPSec

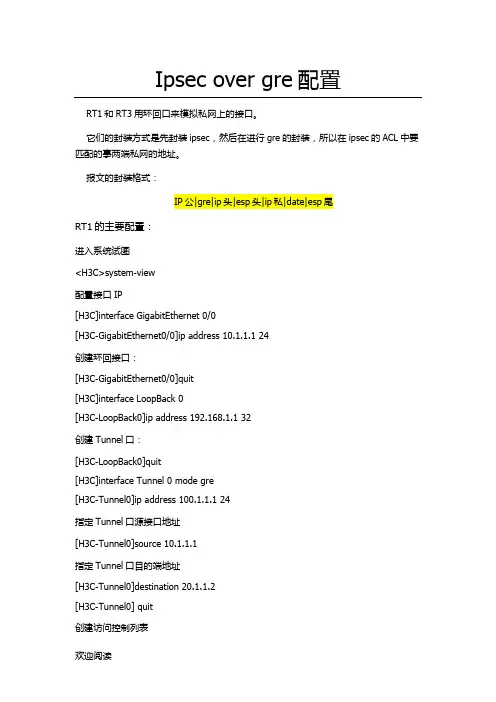

H3C v7版本 ipsec over gre配置指导
Ipsec over gre配置RT1和RT3用环回口来模拟私网上的接口。
它们的封装方式是先封装ipsec，然后在进行gre的封装，所以在ipsec的ACL中要匹配的事两端私网的地址。
报文的封装格式：指定Tunnel口源接口地址[H3C-Tunnel0]source 10.1.1.1指定Tunnel口目的端地址[H3C-Tunnel0]destination 20.1.1.2[H3C-Tunnel0] quit创建访问控制列表[H3C]acl advanced 3000[H3C-acl-ipv4-adv-3000]rule 0 permit ip source 192.168.1.1 0.0.0.0 destination 1 92.168.2.1 0.0.0.0[H3C-acl-ipv4-adv-3000]quit创建ipsec安全提议tran1[H3C]ipsec transform-set tran1指定安全协议的工作模式为隧道模式[H3C]ike profile profile1绑定ike keychain[H3C-ike-profile-profile1]keychain ike1配置本地封装的IP地址[H3C-ike-profile-profile1]local-identity address 100.1.1.1配置对端封装的IP地址[H3C-ike-profile-profile1]match remote identity address 100.1.1.2 24 [H3C-ike-profile-profile1]quit创建一条ike协商方式的ipsec安全策略，序列号为1，名字为policy1 [H3C]ipsec policy policy1 1 isakmp指定引用ACL3000[H3C-ipsec-policy-isakmp-policy1-1]security acl 3000[H3C-rip-1]network 10.1.1.1RT2的主要配置：<H3C>system-view[H3C]interface GigabitEthernet 0/0[H3C-GigabitEthernet0/0]ip address 10.1.1.2 24[H3C-GigabitEthernet0/0]quit[H3C]interface GigabitEthernet 0/1[H3C-GigabitEthernet0/1] ip address 20.1.1.1 24 [H3C-GigabitEthernet0/1]quit配置rip路由协议[H3C]rip[H3C-rip-1]version 2[H3C-rip-1]undo summary[H3C-rip-1]network 10.1.1.2指定Tunnel口源接口地址[H3C-Tunnel0]source 20.1.1.2指定Tunnel口目的端地址[H3C-Tunnel0]destination 10.1.1.1[H3C-Tunnel0] quit创建访问控制列表[H3C]acl advanced 3000[H3C-acl-ipv4-adv-3000]rule 0 permit ip source 192.168.2.1 0.0.0.0 destination 192.168.1.1 0.0.0.0[H3C-acl-ipv4-adv-3000]quit创建ipsec安全提议tran1[H3C]ipsec transform-set tran1指定安全协议的工作模式为隧道模式[H3C]ike profile profile1绑定ike keychain[H3C-ike-profile-profile1]keychain ike1配置本地封装的IP地址[H3C-ike-profile-profile1]local-identity address 100.1.1.2配置对端封装的IP地址[H3C-ike-profile-profile1]match remote identity address 100.1.1.1 24[H3C-ike-profile-profile1]quit创建一条ike协商方式的ipsec安全策略，序列号为1，名字为policy1[H3C]ipsec policy policy1 1 isakmp指定引用ACL3000[H3C-ipsec-policy-isakmp-policy1-1]security acl 3000[H3C-rip-1]network 20.1.1.2测试从RT1的环回口来ping RT3的环回口[H3C]ping -a 192.168.1.1 192.168.2.1Ping 192.168.2.1 (192.168.2.1) from 192.168.1.1: 56 data bytes, press CTRL_C to breakRequest time out56 bytes from 192.168.2.1: icmp_seq=1 ttl=255 time=2.000 ms56 bytes from 192.168.2.1: icmp_seq=2 ttl=255 time=2.000 ms 56 bytes from 192.168.2.1: icmp_seq=3 ttl=255 time=2.000 ms 56 bytes from 192.168.2.1: icmp_seq=4 ttl=255 time=1.000 ms 说明VPN建立成功。
H3C华为-IPsecVPN配置教程
H3C华为-IPsecVPN配置教程H3C&华为-IPsecVPN配置教程第⼀篇：⽹关对⽹关IPSec-VPN⼀、H3C路由1、型号：MER5200；软件版本： version 7.1.064, Release 0809P07；固定外⽹IP；2、添加静态路由添加⾄对端公⽹和对端私⽹路由两条，如下图：3、创建IPsecVPN3.1 “虚拟专⽹”---“IPsecVPN”---新建-如下图：3.2 名称----⾃⾏编辑；接⼝---选择外⽹出⼝，组⽹⽅式---分⽀节点；对端⽹关---对端外⽹IP；认证⽅式---预共享密钥；预共享密钥要与对端路由⼀致；3.3 保护流配置H3C路由器下有个内⽹段需要与对端通信，就添加⼏个。
本例172.16.10.0/24与10.10.11.0/24为本地内⽹，172.24.0.0/24为对端内⽹。
注：H3C设备不需要单独再做NAT配置。
4、显⽰⾼级配置4.1 ike配置：主模式、本地外⽹、对端外⽹，关闭对等体检测，算法组推荐。
如下图：4.2 IPsec配置：按照默认配置即可。
5、监控信息待对端华为路由配置完成且正确后，监控会显⽰如下信息。
6、命令⾏检查[H3C]dis acl allDis ike saDis ipsec sa⼆、华为路由1、型号：AR1220-S，软件版本：[V200R007C00SPC900]，固定外⽹IP。
2、添加静态路由添加⾄对端公⽹和对端私⽹路由两条，如下图：2、配置⾼级ACL2.1 新建“nonat”，添加⽬的地址10.10.11.0/24,172.16.10.0/24不做NAT转换两条，其他允许NAT转换；如下图2.2 新建“nj-g”,i添加本地内⽹172.24.0.0/24⾄⽬的内⽹10.10.11.0/24,172.16.10.0/24的acl，此路由⾛IPsec。
如下图2.3 创建“⽣效时间”3、NAT应⽤⾼级acl“ip业务”--“NAT”---“外⽹访问”---编辑----ACL名称选择“nonat”。
H3CMSR系列路由器IPsec典型配置举例(V7)
7 相关资料1 简介本文档介绍IPsec的典型配置举例。
2 配置前提本文档适用于使用Comware V7软件版本的MSR系列路由器，如果使用过程中与产品实际情况有差异，请参考相关产品手册，或以设备实际情况为准。
本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。
如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
本文档假设您已了解IPsec特性。
3 使用iNode客户端基于证书认证的L2TP over IPsec功能配置举例3.1 组网需求如图1所示，PPP用户Host与Device建立L2TP隧道，Windows server 2003作为CA服务器，要求：•通过L2TP隧道访问Corporate network。
•用IPsec对L2TP隧道进行数据加密。
•采用RSA证书认证方式建立IPsec隧道。
图1 基于证书认证的L2TP over IPsec配置组网图3.2 配置思路由于使用证书认证方式建立IPsec隧道，所以需要在ike profile中配置local-identity 为dn，指定从本端证书中的主题字段取得本端身份。
3.3 使用版本本举例是在R0106版本上进行配置和验证的。
3.4 配置步骤3.4.1 Device的配置(1) 配置各接口IP地址# 配置接口GigabitEthernet2/0/1的IP地址。
<Device> system-view[Device] interface gigabitethernet 2/0/1[Device-GigabitEthernet2/0/1] ip address 192.168.100.50 24[Device-GigabitEthernet2/0/1] quit# 配置接口GigabitEthernet2/0/2的IP地址。
[Device] interface gigabitethernet 2/0/2[Device-GigabitEthernet2/0/2] ip address 102.168.1.11 24[Device-GigabitEthernet2/0/2] quit# 配置接口GigabitEthernet2/0/3的IP地址。
H3C V7 ipsec配置
配置路由器：如图配置各个接口IP地址，具体略基本配置B（isakmp）：IPSEC自动协商#RTA的配置#进入系统视图<RouteA>system-view#创建访问控制列表，定义由子网20.x.x.x去子网30.x.x.x的数据流[RouteA]acl number 3000[RouteA-acl-adv-3000]rule permit ip source 20.0.0.0 0.255.255.255 destination 30.0.0.00.255.255.255[H3C-acl-adv-3000]quit# 创IPsec建安全提议tran1。
[RouterA] ipsec transform-set tran1# 配置安全协议对IP报文的封装形式为隧道模式。
[RouterA-ipsec-transform-set-tran1] encapsulation-mode tunnel# 配置采用的安全协议为ESP。
[RouterA-ipsec-transform-set-tran1] protocol esp# 配置ESP协议采用的加密算法为DES，认证算法为HMAC-SHA1。
[RouterA-ipsec-transform-set-tran1] esp encryption-algorithm des-cbc[RouterA-ipsec-transform-set-tran1] esp authentication-algorithm sha1[RouterA-ipsec-transform-set-tran1] quit# 创建并配置IKE keychain，名称为keychain1。
[RouterA] ike keychain keychain1# 配置与IP地址为2.2.3.1的对端使用的预共享密钥为明文abcd。
[RouterA-ike-keychain-keychain1] pre-share-key address 10.1.1.2 255.255.255.0 key simple abcd [RouterA-ike-keychain-keychain1] quit# 创建并配置IKE profile，名称为profile1。
IPSEC野蛮模式互通v7使用模板NAT
IPSEC野蛮模式跨越NAT的实验报告（v7）实验组网：实验需求：总部和分部通过ipsec VPN连接，现在分部通过nat上网，要求总部和分部还能建立VPN连接。
实验配置：Msr1上的配置：interface LoopBack0 写loopback地址做模拟内网ip address 192.168.0.1 255.255.255.0#interface GigabitEthernet0/0port link-mode routecombo enable copperip address 1.1.1.1 255.255.255.0 设置公网口的地址为1.1.1.1ipsec apply policy 1 将ipsec应用在出口上#ip route-static 0.0.0.0 0 1.1.1.2 到外网的路由#acl advanced 3000rule 0 permit ip source 192.168.0.0 0.0.0.255 destination 192.168.1.0 0.0.0.255# 感兴趣流匹配192.168.0.0到192.168.1.0ipsec transform-set liuesp encryption-algorithm 3des-cbc 创建安全提议esp authentication-algorithm md5#ipsec policy 1 1 isakmp 创建安全策略transform-set liu 绑定安全提议security acl 3000 绑定兴趣流remote-address 2.2.2.2 设置对端的地址ike-profile 1 引用profile#ike profile 1 配置profilekeychain 1exchange-mode aggressive 选择模式为野蛮模式local-identity fqdn rt1 定义本段的名字#ike keychain 1pre-shared-key address 2.2.2.2 255.255.255.0 key cipher$c$3$Qe9XOAQz1WG1gqfgpF2vhoMwNfA/Sw==MSR2上的配置：interface GigabitEthernet0/0port link-mode routecombo enable copperip address 1.1.1.2 255.255.255.0#interface GigabitEthernet0/1 在0/1口上设置NATport link-mode routecombo enable copperip address 2.2.2.1 255.255.255.0nat outboundMSR3上的配置：interface LoopBack0ip address 192.168.1.1 255.255.255.0 起loopback口模拟内网的地址#interface GigabitEthernet0/0port link-mode routecombo enable copperip address 2.2.2.2 255.255.255.0 在外网口上配置IP地址应用ipsecipsec apply policy 1#ip route-static 0.0.0.0 0 2.2.2.1 写出公网的路由ipsec transform-set liu 写安全提议esp encryption-algorithm 3des-cbcesp authentication-algorithm md5#ipsec policy-template 1 1 模板的方式互联transform-set liu 引用安全提议local-address 2.2.2.2 设置本端的地址ike-profile 1#ipsec policy 1 1 isakmp template 1 引用安全模板#ike profile 1keychain 1exchange-mode aggressivematch remote identity fqdn rt1#ike keychain 1 这里需要注意配置这个地址为nat设备的地址不能是私网的地址pre-shared-key address 2.2.2.1 255.255.255.255 key cipher$c$3$OyYvNspnlpcz0xEthe6KUIeuj+EwGw==实验成功分析[H3C]dis ipsec saInterface: GigabitEthernet0/0IPsec policy: 1Sequence number: 1Mode: ISAKMPTunnel id: 0Encapsulation mode: tunnel 封装模式为tunnelPerfect forward secrecy:Path MTU: 1435 传输单元为1435Tunnel:local address: 1.1.1.1 本端地址remote address: 2.2.2.2 对端地址Flow:sour addr: 192.168.0.0/255.255.255.0 port: 0 protocol: ipdest addr: 192.168.1.0/255.255.255.0 port: 0 protocol: ip [Inbound ESP SAs]SPI: 4286909264 (0xff850b50)Connection ID: 12884901889Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5 一般排查故障的时候可以看两端Sa的加密方式是否一致SA duration (kilobytes/sec): 1843200/3600SA remaining duration (kilobytes/sec): 1843199/3219Max received sequence-number: 4Anti-replay check enable: YAnti-replay window size: 64UDP encapsulation used for NAT traversal: Y nat穿越开启Status: Active[Outbound ESP SAs]SPI: 1462729958 (0x572f7ce6)Connection ID: 21474836480Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5SA duration (kilobytes/sec): 1843200/3600SA remaining duration (kilobytes/sec): 1843199/3219Max sent sequence-number: 4UDP encapsulation used for NAT traversal: YStatus: Active[H3C]dis ike sa verboseConnection ID: 3Outside VPN:Inside VPN:Profile: 1Transmitting entity: InitiatorLocal IP: 1.1.1.1Local ID type: FQDNLocal ID: rt1Remote IP: 2.2.2.2Remote ID type: IPV4_ADDRRemote ID: 2.2.2.2Authentication-method: PRE-SHARED-KEYAuthentication-algorithm: SHA1Encryption-algorithm: DES-CBCLife duration(sec): 86400Remaining key duration(sec): 85991Exchange-mode: AggressiveDiffie-Hellman group: Group 1NAT traversal: Detected在外网的路由器上的sa<H3C>dis ipsec saInterface: GigabitEthernet0/0IPsec policy: 1Sequence number: 1Mode: Template 模式是模板的方式Tunnel id: 0Encapsulation mode: tunnelPerfect forward secrecy:Path MTU: 1435Tunnel:local address: 2.2.2.2remote address: 2.2.2.1 可以看到这边是到对端公网口的地址，而不是内网口的地址Flow:sour addr: 192.168.1.0/255.255.255.0 port: 0 protocol: ipdest addr: 192.168.0.0/255.255.255.0 port: 0 protocol: ip[Inbound ESP SAs]SPI: 1462729958 (0x572f7ce6)Connection ID: 21474836481Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5可是查看此验证是否一致SA duration (kilobytes/sec): 1843200/3600SA remaining duration (kilobytes/sec): 1843199/2936Max received sequence-number: 4Anti-replay check enable: YAnti-replay window size: 64UDP encapsulation used for NAT traversal: Y v7自动开启NAT穿越Status: Active[Outbound ESP SAs]SPI: 4286909264 (0xff850b50)Connection ID: 21474836480Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5SA duration (kilobytes/sec): 1843200/3600SA remaining duration (kilobytes/sec): 1843199/2936Max sent sequence-number: 4UDP encapsulation used for NAT traversal: YStatus: Active<H3C>dis ike sa verbose-----------------------------------------------Connection ID: 8Outside VPN:Inside VPN:Profile: 1Transmitting entity: Responder-----------------------------------------------Local IP: 2.2.2.2Local ID type: IPV4_ADDRLocal ID: 2.2.2.2Remote IP: 2.2.2.1Remote ID type: FQDNRemote ID: rt1Authentication-method: PRE-SHARED-KEYAuthentication-algorithm: SHA1Encryption-algorithm: DES-CBCLife duration(sec): 86400 Remaining key duration(sec): 85712 Exchange-mode: AggressiveDiffie-Hellman group: Group 1 NAT traversal: Detected。
H3C_防火墙典型配置案例集(V7)-6W100-H3C_防火墙IPsec典型配置案例(V7) - 副本
[Sysname] pki domain domain1 [Sysname-pki-domain-domain1] undo crl check enable [Sysname-pki-domain-domain1] certificate request from ra [Sysname-pki-domain-domain1] certificate request entity entity1 [Sysname-pki-domain-domain1] quit
M9000
IP network
220.0.10.200/24
GE0/1
GE0/2
220.0.10.100/24
192.200.0.1/24
Host B
F5000-S
192.200.0.2/24
3.2 配置思路
(1) 配置 M9000，主要思路如下： • 在 Ten-GigabitEthernet5/0/12 上启用 IPsec。 • 配置 IKE 安全提议时，启用证书认证方式。 • 配置去往 192.200.0.0/24 网段的路由。 (2) 配置 F5000-S，主要思路如下： • 在 GigabitEthernet0/1 上启用 IPsec。 • 配置 IKE 安全提议时，启用证书认证方式。 • 配置去往 192.100.0.0/24 网段的路由。
# 导入 CA 证书 m9000.cer。
[Sysname] pki import domain domain1 der ca filename m9000.cer The trusted CA's finger print is:
MD5 fingerprint:7B6F 9F0B F2E8 8336 935A FB5B 7D03 64E7 SHA1 fingerprint:2040 0532 2D90 817A 3E8F 5B47 DEBD 0A0E 5250 EB7D Is the finger print correct?(Y/N):y
v7防火墙和v7防火墙ipsec对接-野蛮模式-总部ip固定
v7防火墙和v7防火墙ipsec对接-野蛮模式功能需求：防火墙A和防火墙B之间建立一个ipsec隧道，对Host A所在的子网（192.168.7.1）与Host B所在的子网（192.168.5.1）之间的数据流进行安全保护。
·防火墙A和防火墙B之间采用IKE协商方式建立IPsec SA。
·使用IKE野蛮模式进行协商，防火墙A作为分部，防火墙B作为总部。
·使用缺省的预共享密钥认证方法。
此案例适用于：分部ip不固定，总部公网ip固定，中间经过nat或者不经过nat的组网。
组网信息及描述：本案例中，以防火墙A（拨号的）的loopback0口代表A设备的内网hostA，以防火墙B（固定ip的）的loopback0口代表B设备的内网hostB，A设备的G1/0/1作为连接外网的接口，ip：2.2.2.1.B设备的G1/0/1口作为连接外网的接口，ip：1.1.1.1。
loopback口代表各自的内网。
防火墙A能ping的通防火墙B的公网ip。
2.2.2.1去往1.1.1.1的公网路由中间经过了nat设备,对源2.2.2.1的转换成了1.1.1.2。
配置步骤：防火墙A配置接口的ip，路由，安全域等基本配置定义要保护由子网192.168.7.0/24去往子网192.168.5.0/24的数据流。
acl advanced 3001rule 5 permit ip source 192.168.7.0 0.0.0.255 destination 192.168.5.0 0.0.0.255配置nat 转换的流，拒绝ipsec保护的流acl advanced 3333rule 0 deny ip source 192.168.7.0 0.0.0.255 destination 192.168.5.0 0.0.0.255rule 5 permit ip可以看到拨号口是dial1interface GigabitEthernet1/0/1port link-mode routepppoe-client dial-bundle-number 1配置内网接口interface LoopBack0ip address 192.168.7.1 255.255.255.255配置去上外网的路由，2.2.2.2是公网接口的网关ipip route-static 0.0.0.0 0.0.0.0 2.2.2.2接口加入安全域及放通安全域。
网神-h3c-ipsec
网御神州防火墙和H3C ipsec互联简要配置文档
第一步：网络配置
配置防火墙IP地址和网关
红线标注的是公网地址，是用来进行VPN互联的
网关
第二步：IPSEC配置
启用IPSEC功能
配置VPN端点
本例中，ike算法组件是des+sha1+dh1 生存期是86400秒，各种参数需要两边vpn设备严格一致才能建立成功
VPN隧道配置
本地网关地址选择配置在防火墙上的公网IP；VPN端点选择上图中配置好的“cnpc”，ipsec的各个算法组件，保护子网等参数必须和对端设备严格对应。
第三步添加安全规则
首先必须添加一条服务是ike的规则，放在第一条
添加允许两边保护子网互通的规则
网神的安全规则有方向性，如下图：下图中的规则只能允许10.0.0.0/8主动访问10.92.30.244/28，如果想要10.92.30.244/28也能主动访问10.0.0.0/8，需要添加一条反方向的规则
允许10.92.30.244/28主动访问10.0.0.0/8的安全规则
查看VPN日志
标注部分显示隧道已经建立成功。
H3C 华为 IPsec 配置步骤
IPsec VPN工作中感受(2010-10-11 14:06:48)来这边工作2个月。
一直没有什么大的case做，每天基本都是不知道在做什么，终于有一个Case，就是和mexico对接VPN.这两个月也看了不少的VPN方面的书籍，一直等待实践的机会。
机会来了。
我就小心翼翼完成这case。
这篇文章只是心里总结。
我配置的时候也是分两个阶段配置的，根据VPN对接表来操作的，设备是HUAWEI EUDEMON 1000.有的是默认的配置，用display curr 命令看不到你配置过的命令。
1 配置IKE，其中要配置Ike proposal 和ike peer.1.1 配置 ike proposal（各种加密算法，验证算法都是在这个里面）ike proposal 6encryption-algorithm 3des-cbcdh group2sa duration 288001.2 配置ike peerike peer mexico_moralespre-shared-key 123456!AaFWike-proposal 6remote-address *.*.*.*2 配置ipse，其中要配置ipsec proposal ，ACL和ipsec policy2.1 配置 ipsec proposal（各种加密算法，验证算法都是在这个里面）ipsec proposal 6esp authentication-algorithm sha1esp encryption-algorithm 3des2.2 配置ACL（双方的ACL要相互对称）acl number 3600rule 15 permit ip source *.*.*.* 0 destination *.*.*.* 02.3配置ipsec policy (配置这个之前要断了出口VPN组)ipsec policy 1 60 isakmpsecurity acl 3600pfs dh-group2ike-peer mexico_morales proposal 6local-address *.*.*.*sa duration time-based 3600。
H3C ipsec(V7---V5)
组网需求：MSR930为3G拨号上网，其获取到的为私网地址。
MSR36在NAT设备之后，其中在NAT设备上将MSR36的地址做一对一映射。
MSR930与MSR36做ipsec vpn。
MSR930配置：#version 5.20, Release 2511P02#sysname H3C-MSR930#ike local-name 3210#acl number 3000rule 0 deny ip source 172.16.1.0 0.0.0.255 destination 172.16.0.0 0.0.0.255rule 1000 permit ipacl number 3210rule 0 permit ip source 172.16.1.0 0.0.0.255 destination 172.16.0.0 0.0.0.255#vlan 1#vlan 1000#ike proposal 3210encryption-algorithm 3des-cbcauthentication-algorithm md5#ike peer 3210exchange-mode aggressive proposal 3210pre-shared-key simple 3210id-type nameremote-name v7remote-address 60.29.48.70nat traversal#ipsec transform-set 3210 encapsulation-mode tunnel transform espesp authentication-algorithm md5 esp encryption-algorithm des#ipsec policy 3210 1 isakmp security acl 3210ike-peer 3210transform-set 3210#interface Cellular1/0async mode protocollink-protocol pppppp chap user adminppp chap password cipher adminppp pap local-user admin password cipher admin ppp ipcp dns admit-anyppp ipcp dns requestip address ppp-negotiatedialer enable-circulardialer-group 1dialer timer idle 0dialer number *99# autodialnat outbound 3000ipsec no-nat-process enableipsec policy 3210#interface Vlan-interface1ip address 192.168.1.1 255.255.255.0#interface Vlan-interface1000ip address 172.16.1.1 255.255.255.0#interface GigabitEthernet0/1port link-mode bridgeport access vlan 1000#ip route-static 0.0.0.0 0.0.0.0 Cellular1/0MSR36配置：#version 7.1.042, Release 0007P02#sysname H3C-36-60#interface GigabitEthernet0/0port link-mode routecombo enable copperip address 192.168.10.67 255.255.255.0 nat outbound 3000ipsec apply policy 3210#interface GigabitEthernet0/1port link-mode routecombo enable copperip address 172.16.0.1 255.255.255.0#ip route-static 0.0.0.0 0 192.168.10.2#acl number 3000rule 0 deny ip source 172.16.0.0 0.0.0.255 destination 172.16.1.0 0.0.0.255 rule 1000 permit ip#acl number 3100rule 0 permit ip source 172.16.0.0 0.0.0.255 destination 172.16.1.0 0.0.0.255 #ipsec transform-set 11esp encryption-algorithm des-cbcesp authentication-algorithm md5#ipsec policy-template 1 3210transform-set 11security acl 3100ike-profile 11#ipsec policy 3210 1 isakmp template 1#ike identity fqdn v7#ike profile 11keychain 11exchange-mode aggressivelocal-identity fqdn v7match remote identity fqdn 3210proposal 11#ike proposal 11encryption-algorithm 3des-cbcauthentication-algorithm md5#ike keychain 11pre-shared-key hostname 3210 key cipher 3210注意：1.V5侧ike对等体中使用id-type name时，必须指名字remote-name2.V7 必须配置ipsec 模板才能不配置remote-address,如果使用ipsec policy 要么配置remote-address ip(前方的应用中不知道对方地址），要么必须配置remote-address hostname,而hostnmae还需要DNS 配合使用3.V7侧不用使能nat 穿越，V7自动检测nat 穿越。
H3C中IPSec的配置和应用
实验报告
1.首先按上面的拓补图配置好ip地址，在这我们用路由器上loopback 口代替PC机，为了实现两台路由器下的局域网能够相互通信，我们需要先在两台路由器上各创建一条默认路由：
2.现在测试一下：
3.然后我们现在路由器R1上进行配置，首先定义一条ACL列表，允许哪些数据包能够通过：
4.进行创建并配置安全提议（包含一些加密方式、认证方式、工作模
式）：
5.接着进行创建并配置IKE对等体（协商时的共享密钥、远程地址）：
6.然后进行创建一个安全策略，进行把刚才配置的ACl列表、安全提议和对等体进行综合在一块：
7.所有配置做完后为了使配置生效，我们进行应用到接口中：
8.此时，一端已配置好了，现在我们再到R2上进行配置：
9.然后进行创建并配置安全提议：
10. 然后进行创建并配置IKE对等体（协商时的共享密钥、远程地址）：
11. 然后进行创建一个安全策略，进行把刚才配置的ACl列表、安全提议和对等体进行综合在一块：
12.然后把配置应用到接口中：
13.此时两端的配置都已做完了，我们检测一下：
14.现在进行与R1下的网络通信一下：
15.然后进行查看一些相关信息：
16.完成！！。
H3C防火墙到路由器多点VPN-v7
<sw>
<sw>dis vlan brief
Brief information about all VLANs:
Supported Minimum VLAN ID: 1
Supported Maximum VLAN ID: 4094
transform-set changsha_set
security acl 3002
local-address 222.86.86.1
ike-profile changsha
#
ipsec policy-template hangzhou_tmp 20
transform-set hangzhou_set
dhcp server forbidden-ip 119.0.112.2
dhcp server ip-pool changsha
gateway-list 119.0.112.2
network 119.0.112.0 mask 255.255.255.0
dns-list 202.202.202.202
interface GigabitEthernet1/0/0
ip address 222.86.86.1 255.255.255.0
ipsec apply policy firewall_policy
#
interface GigabitEthernet1/0/1
ip address 192.168.0.1 255.255.255.0
security-zone name Local
#
security-zone name Trust
H3CIPSec基本原理及配置指导
H3CIPSec基本原理及配置指导IPSec基本原理及配置指导一、IPSec描述：1、IPSec在RFC2401中描述了IP得安全体系结构IPSec，以便保证在IP网络数据传输的安全性。
2、IPSec在IP层对IP报文提供安全服务。
3、IPSec并非单一协议，而是由一系列的安全开放标准构成。
4、IPSec实现于OSI参考模型的网络层，因此，上层的协议都可以得到IPSec 的保护。
5、IPSec是一个可扩展的体系，不受任何一种算法的局限，可以引入多种开放的验证算法。
6、IPSec的缺点是难部署，协议体系复杂，不支持组播，只能对点对点的数据进行保护，不利于语音视频实时性高的应用。
二、IPSec体系结构1、IPSec使用两种安全协议来提供通信安全服务：i.AH（验证头）：AH提供完整性保护和数据源验证以及可选的抗重播服务，但是不能提供机密性保护。
ii.ESP（封装安全载荷）：ESP可以提供AH的所有功能，而且还可以提供加密功能。
2、AH和ESP可以单独使用，也可以一起使用，从而提供额外的安全性。
3、安全协议AH和ESP都具有两种工作模式：i.传输模式：用于保护端到端的安全性。
ii.隧道模式：用于保护点到点的安全性。
4、IPSec通过两种途径获得密钥：i.手工配置：管理员预先手工配置，这种方法不便于随时更改，安全性较低，不易维护。
ii.通过IKE协商，通信双方可以通过IKE动态生成并交换密钥，获得更高的安全性。
5、IPSec SA（安全联盟）i.SA提供IPSec数据流安全服务的基础概念。
ii.SA是通信双方就如何保证通信安全达成的一个协定。
具体确定了对IP报文进行处理。
iii.SA是单向的，入站数据流和出站数据流分别由入站SA和出站SA 处理。
iv.一个SA由（SPI，IP目的地址，安全参数索引）构成。
v.SA可以手工配置，也可以通过IKE自动协商生成。
vi.SA的生存时间有“以时间进行限制”和“以流量进行限制”。
