中波发射机质量测试
10KW全固态中波数字调制发射机三大指标测试方法
10KW全固态中波数字调制发射机三大指标测试方法杨帆;郎平【摘要】781发射台为确保广播节目的优质安全播出,必须保证发射机长期处于良好的工作状态,因此,要经常性地对发射机的主要技术指标进行测定和调整,保证其主要性能指标达到国家规定的指标范围。
本文从如何确保发射机良好的工作状态为出发点,主要介绍PDM型中波广播发射机三大电声指标的测试方法。
【期刊名称】《数字传媒研究》【年(卷),期】2016(033)009【总页数】4页(P69-72)【关键词】调幅广播测试仪;PDM型中波发射机;三大指标;测量调整【作者】杨帆;郎平【作者单位】内蒙古新闻出版广电局781台,内蒙古呼和浩特市010050【正文语种】中文【中图分类】TN828.1全固态发射机内部元器件老化、负载变化和天馈系统都会使发射机的三大指标受到影响，从而导致播出效果的下降。
为确保广播电视发射机高质量的输出，值机员需要经常对发射机的运行状态进行监测维护，其中重要的就是对发射机的三大指标进行测试，以便及早地发现问题，排除隐患。
10KW全固态中波数字调制发射机整体硬件连接结构，如图1所示。
发射机硬件具体连接细节如下：（1）测试仪的“载波”连接发射机的“A27板-J5”，如图2所示。
（2）测试仪的“音频输出”与“A28板-TB3”连接，如图3所示。
（3）假负载的输入接口与馈线出口连接，同时做好假负载的接地连接，如图4所示。
（4）发射机天线接口接入小信号测试端口，如图5所示。
2.1 ZCG-1A型调幅广播测试仪开机及调整测试仪开机后，先对测试仪进行调整、校准工作。
该测试仪前面板如图6所示。
加入高频载波信号后，调整测试仪面板上的“耦合”旋钮，使其转动到中间位置。
然后调整面板上的“调谐”旋钮，使其与被测信号谐振。
谐振时，载频表指针已经指示在1的位置，那么调试完毕；如果载频表指针不在1的位置上，需要再调节“耦合”旋钮，使载频表指针在1的位置，从而完成测试仪的调整和校准工作。
中波发射机质量测试
`中波发射机质量测试一、 测试项目依据《中、短波调幅广播发射机技术要求和测量方法》 (GY/T 225-2007)，中波发射机主要测试的 项目 容、标准等级、测试周期等如下表：中波广播发射机测试表序号项目技术等级指标周期甲 乙 丙1信噪比 (dB)6056 50 （ 1～ 3）月 2 音频频率响应 (dB)-0.5 ～+0.5-1 ～+1 -2 ～+2 （ 1～ 3）月3 谐波夫真 (%) ≤3 ≤ 5 ≤ 7 （ 1～ 3）月4载波跌落 (%)-3 ～+3 -4 ～+4 -6 ～+6 按需要 5 正负调幅不对称度 (%)≤3 ≤ 5 ≤ 8 同上 6中波广播≤1≤ 3≤ 5同上 频率容限 Hz≤ 0.015同上同步广播7 载波输出功率变化 (%)-3 ～+3 同上 8杂散发射载波输出功率＜ 50kW≤-60同上(dB)载波输出功率 P ≥ 50kW≤ 10lg50mW/p9 开关频率杂散发射 (dB)≤-70 同上 10正峰调制能力 (%)≥100 同上载波功率≥ 50k≥75 （ l ～ 2）年11整机效率 (%)≥70载波功率＜ 50kW注：仅输出功率≥ 10kw 的发射机需测整机效率。
二、 测量条件1、电源条件：电源电压应在标称电压 ±5%围，电源频率应在标称频率 50Hz ±1Hz 围。
2、测量参考频率： 1000Hz 正弦波信号。
3、谐波失真、音频频率响应的测量频率： 60Hz 、100Hz 、400Hz 、1000Hz 、3000Hz 、4500Hz 。
4、测量仪器 :音频分析仪 (失真度误差： ≤0.1%、信噪比围： ≥70dB 、幅度分辨率精度： ≤0.1dBu)；频谱分析仪 (电平分辨率精度 ≤0.1dB 、动态围 ≥90dB 、分辨率带宽 ≤1kHz 、视频带宽≤ 10kHz) ；频率计 (频率精度： ≤0.01Hz)； 示波器 (幅度线性误差： ≤5%)；调幅度测试仪 (幅度线性误差： ≤0.5%)；电力分析仪 (功率分辨率精度： ≤10W)。
DX型中波发射机备份板卡检测与调试方法

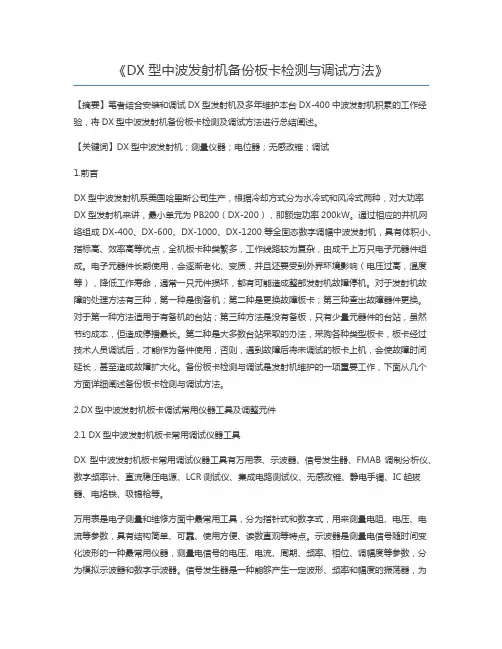

《DX型中波发射机备份板卡检测与调试方法》【摘要】笔者结合安装和调试DX型发射机及多年维护本台DX-400中波发射机积累的工作经验，将DX型中波发射机备份板卡检测及调试方法进行总结阐述。
【关键词】DX型中波发射机；测量仪器；电位器；无感改锥；调试1.前言DX型中波发射机系美国哈里斯公司生产，根据冷却方式分为水冷式和风冷式两种，对大功率DX型发射机来讲，最小单元为PB200（DX-200），即额定功率200kW。
通过相应的并机网络组成DX-400、DX-600、DX-1000、DX-1200等全固态数字调幅中波发射机，具有体积小、指标高、效率高等优点，全机板卡种类繁多，工作线路较为复杂，由成千上万只电子元器件组成。
电子元器件长期使用，会逐渐老化、变质，并且还要受到外界环境影响（电压过高，温度等），降低工作寿命，通常一只元件损坏，都有可能造成整部发射机故障停机。
对于发射机故障的处理方法有三种，第一种是倒备机；第二种是更换故障板卡；第三种查出故障器件更换。
对于第一种方法适用于有备机的台站；第三种方法是没有备板，只有少量元器件的台站，虽然节约成本，但造成停播最长。
第二种是大多数台站采取的办法，采购各种类型板卡，板卡经过技术人员调试后，才能作为备件使用，否则，遇到故障后将未调试的板卡上机，会使故障时间延长，甚至造成故障扩大化。
备份板卡检测与调试是发射机维护的一项重要工作，下面从几个方面详细阐述备份板卡检测与调试方法。
2.DX型中波发射机板卡调试常用仪器工具及调整元件2.1 DX型中波发射机板卡常用调试仪器工具DX型中波发射机板卡常用调试仪器工具有万用表、示波器、信号发生器、FMAB调制分析仪、数字频率计、直流稳压电源、LCR测试仪、集成电路测试仪、无感改锥、静电手镯、IC起拔器、电烙铁、吸锡枪等。
万用表是电子测量和维修方面中最常用工具，分为指针式和数字式，用来测量电阻、电压、电流等参数，具有结构简单、可靠、使用方便、读数直观等特点。
中波广播全固态发射机技术指标的维护
中波广播全固态发射机技术指标的维护中波广播全固态发射机是广播电台中不可或缺的一部分，它的性能和稳定性对广播质量起着关键作用。
为了保证其正常运行和延长使用寿命，需要对其技术指标进行维护。
本文将对中波广播全固态发射机技术指标的维护进行详细介绍。
一、输出功率中波广播全固态发射机的输出功率是其核心技术指标之一。
输出功率的稳定性对发射机的传播范围和覆盖效果有着直接影响。
在使用过程中需要定期检测输出功率，并根据检测结果进行调整和维护。
1. 定期检测输出功率发射机的输出功率应该定期进行检测，可以通过专业的功率仪器进行精准测量。
在检测过程中，应该注意发射机的各项参数，确保输出功率稳定在规定范围内。
2. 调整和维护如果检测结果显示输出功率存在偏差，需要及时进行调整和维护。
可以通过调节功率放大器的控制电压或相关电路参数来保证输出功率的稳定。
二、频率稳定度中波广播全固态发射机的频率稳定度也是其重要技术指标之一。
频率稳定度的好坏直接影响了广播信号的质量和接收效果。
需要对其频率稳定度进行维护和保养。
1. 定期校准频率为了保证发射机的频率稳定度，需要定期对其进行频率校准。
可以使用精密的频率计对发射机的输出频率进行测量，根据测量结果进行调整和校准，保证频率的稳定性。
2. 减少外部干扰外部干扰是导致发射机频率不稳定的重要原因之一。
在使用中波广播发射机时，需要注意减少外部干扰的影响，可以采取屏蔽措施或安装滤波器来保障频率的稳定。
三、谐波和杂散发射机输出的信号中存在谐波和杂散是不可避免的，但是过高的谐波和杂散会对广播质量造成严重影响。
需要对谐波和杂散进行监测和维护。
1. 减少谐波和杂散可以采取一些有效措施来减少发射机输出信号中的谐波和杂散，比如使用高品质的滤波器，合理设计输出级的功率放大器等。
2. 定期检测和清理定期对发射机进行谐波和杂散的检测，如果检测结果显示存在过高的谐波和杂散，需要及时清理和调整，保证广播信号的纯净和清晰。
四、温度和湿度控制中波广播全固态发射机在工作过程中会产生一定的热量，如果温度和湿度控制不当，会对发射机的性能和稳定性产生不利影响。
DAM10kw中波发射机技术指标测试与改进方法
DAM10kw中波发射机技术指标测试与改进方法延安市广播中波台陕西延安716000引言：中波广播是目前我国声音广播的重要组成部分，其主要优势在于：覆盖范围适当，信号传输比较稳定，接受成本低廉。
本文结合中波DAM全固态发射机探讨其主要技术指标：非线性失真；杂音电平；频率响应等技术指标的测试和改善方法，以期在电台广播质量提升方面给予有益的参考。
关键词：技术指标测量方法等级在现有的机器设备条件下，为了提高我台所转播节目的质量，确保听众的接收效果，通过正确的测试方法，测得准确的五大电声指标参数，以便及时调整改进发射机及附属设备的参数，提高转播节目的音质。
发射机的技术指标主要包括杂音电平、失真度和频率响应等。
在发射机实际工作过程中电声指标的优劣直接关系到播出节目的声音质量。
要维护好发射机的电声指标，必须用仪器（如：自动综合测试仪）坚持定期测量，以便及时发现问题，及时加以调整。
一、五项电声指标等级下表为国家广电总局颁发的五项电声技术指标的标准，本标准规定的频率范围为0.525—26.1MHZ调幅广播发射机在额定功率时运行技术指标等级。
二、非线性失真DAM中波发射机的输出信号是经音频处理，A/D转换，调制编码，功率合成，调谐网络等加工处理的产物，必然和输入信号有差异，不能百分之百真实的反应输入信号的特征，这是由于发射机中使用的非线性元件引起的，结果就会使输出信号中产生谐波频率，使信号失真，这种失真叫非线性失真。
（一）定义：发射机单一频率的正弦音频信号（100HZ、400HZ、5000HZ）调制时，产生的各次谐波分量的均方根值与基波有效值之比，称为非线性失真。
（二）测量方法分别用50HZ、100HZ、400HZ、1000HZ、5000HZ、7000HZ的正弦信号对发射机进行调制，在调制系数分别为50%和90%时，测出各种情况下线性检波器输出端的电压有效值。
用滤波器除基波，测出各次谐波分量的均方根值。
由于发射机的失真很小，基波电压的有效值远大于次谐波电压均方根值，因此可认为；非线性失真系数可近似为：式中：Y为非线性失真：为基波电压有效值：、为各次谐波电压有效值。
影响DAM中波发射机电声指标的电路及检查方法
影响DAM中波发射机电声指标的电路及检查方法DAM中波发射机具有稳定、可靠、技术质量指标优良，整机效率高，而且便于自动监控或计算机控制是目前最理想的中波发送设备，全国大中型发射台已广泛应用。
特别是整机电声指标远高于部颁甲级标准，利用中波广播综合测试仪可以很方便测量，一旦遇到某项电声指标不合格或者下降，又如何去检查呢？多年来，我们通过对电声指标的维护摸索了一些经验，本文以哈广生产的DCM10KW数字循环调制中波广播发射机机为例，针对主要的三项指标谈一下哪些电路对其有影响及检查方法，仅供大家参考。
一、非线性失真DAM中波发射机的输出信号，是经过音频处理，A/D转换、调制编码、功率合成、调谐网络等加工处理的产物，必然和输入信号有差异，不能100%真实地反映输入信号的特征。
这是由于发射机中使用的是一些非线性元件，结果会使输出信号中，产生谐波频率，使信号产生失真，这种失真叫非线性失真。
其定义为：发射机用单一频率的正弦音频信号调制时，由于高频放大器的非线性和调制器的非线性，此频率会产生各次谐波分量，各次谐波分量的均方根值与基波有效值之比，即为非线性失真，也叫谐波失真。
当测试到非线性失真过大时，首先打开机箱门，观察射频放大器故障指示灯的点亮情况，应将损坏的功放修复或更换后再试，若不能改善再用假负载代替天馈线试机，若失真正常则说明问题在天馈线系统。
经过上述检查后，仍不能解决失真问题，可在A/D转换板的X2端接上示波器，检测复原的音频信号。
在此处若有失真，说明问题在模拟输入板，A/D转换器及信号源本身（其中包括音频处理器板）有故障；若此处没有失真，说明问题在调制编码器，射频功率放大器或输出调谐网络。
1.模拟输入板(或浮动载波控制板)用示波器分别接到TP1、TP4、X6-10处，观察信号波形，若发现有失真，问题就在测试点前的电路，在测试前对信号源本身也应作检查。
若发现信号源本身有问题，可先将音频处理器板去掉后进行测试。
中波发射机 甲级标准
中波发射机甲级标准中波发射机是一种用于无线电广播的设备，主要用于中波频段的信号传输。
它是广播电台的核心设备之一，可以将音频信号转换为电磁波并传输到接收设备上。
中波发射机的甲级标准是指其在技术性能、安全性能、稳定性等方面达到了一定的标准要求。
首先，中波发射机的技术性能是评判其好坏的重要指标之一。
甲级标准要求中波发射机具有较高的发射功率和较低的谐波失真率。
发射功率是指中波发射机输出的电磁波功率，它直接影响到信号的传输距离和覆盖范围。
甲级标准要求中波发射机的发射功率在一定范围内能够达到或超过设定值，以保证信号的传输质量。
谐波失真率是指中波发射机输出信号中谐波成分的比例，它会影响到接收设备对信号的解调和还原能力。
甲级标准要求中波发射机的谐波失真率要尽可能低，以保证信号的清晰度和准确性。
其次，中波发射机的安全性能也是甲级标准所关注的重点之一。
中波发射机在工作过程中会产生较高的电压和电流，因此安全性能是非常重要的。
甲级标准要求中波发射机具备过载保护、短路保护、过热保护等安全功能，以避免因异常情况导致设备损坏或人身伤害。
同时，甲级标准还要求中波发射机具备可靠的接地和绝缘保护措施，以确保设备运行时不会产生电击等安全隐患。
此外，中波发射机的稳定性也是甲级标准所关注的重点之一。
稳定性是指中波发射机在长时间运行过程中能够保持稳定的工作状态。
甲级标准要求中波发射机具备良好的温度稳定性和频率稳定性，以确保信号传输的连续性和稳定性。
温度稳定性是指中波发射机在不同环境温度下能够保持相对稳定的工作状态，不受温度变化的影响。
频率稳定性是指中波发射机在长时间运行过程中能够保持较高的频率精度，不受外界干扰和设备老化等因素的影响。
总之，中波发射机的甲级标准是对其技术性能、安全性能和稳定性等方面进行要求和评估的标准。
只有符合甲级标准的中波发射机才能够保证信号传输的质量和可靠性，满足广播电台对设备的需求。
随着科技的不断进步和广播行业的发展，相信中波发射机的甲级标准也会不断提高，为广播行业带来更好的服务和体验。
DX型中波发射机电声指标的测试及影响因素分析
功率 噪 平 电
袁 一
在 日常 维 护 中 ， 术 人 员 须 定 期 对 发 射 机 的 三 大 电 声 指 过 公 式计 算 出 噪 声 电平 。 技
标 即噪 声 电平 、 波 失 真 及 振 幅 频 率 特 性 进 行 测 试 。 目前 主 谐 要运用 Ｆ ＭＡ 调 制度 分 析 仪 器 进 行 电声 指 标 的测 试 。 它 具 有 操 作 简 便 ， 蔽 效 果 好 ， 干 扰 能 力 强 ， 试 速 度 快 ，１ 精 屏 抗 测 ９试
３ Ｈ Ｋｚ ＯｌＢ ｄ ４ ５ Ｈ Ｋｚ ０２Ｂ ｄ
调制频率 频率响应
６Ｈ ０ｚ ０ ０ ｄ ４Ｂ
１Ｏ ｚ Ｏ Ｈ ０ Ｏ ｄ １Ｂ
４０ｚ ０Ｈ Ｏ ０ ｄ ．１Ｂ
１ｌ Ｋｚ ｌ ＯＢ ｄ
障指示 没有显示 ， 这是很有 可能 的 ， 通过观察 音频波 形来 可 确 定。如果有一 个大台阶工作不正 常， 可用一 台双踪示波器 观察 到有阶梯 失真故 障波形 ， 图二所示的就是 一个大 台阶不 工 作的音频 波形。这种 错误 只有在正 弦波和相 当好 的线性锯 齿 波存在的， 下 ， 情况 有稳定调 制度时才能观察 到。为 了确 定
端 的 电压 有 效 值
脚接触 不良、 线虚焊等。 接 （ ） 响谐 波 失 真 的 主 要 原 因 二 影 １射 频 放 大器 故 障 ： 开 机 箱 门 ， 看 各射 频 放 大器 上 其 ． 打 查
故 障指 示灯 是否亮起 。一般来说如果故 障出在位于级数低一 些的射频放大器单 元 ，那 么发射机 的输 出功 率会有所下 降。 若 是级数高一些 的射频 放大器单元 出了问题 ， 则输 出功率不
（ ） （ 一 ） 接 好 设 备 １按 图 连
中波值机员达标测评操作题(5套)
（2）稳压启动按钮。正常情况下，稳压器每次通电开启都默认为稳压输出， 当稳压器内部故障不能稳压，通过市电切换到直通状态，后经过维修，稳压器故 障排除，再需要稳压输出时，需按下稳压按钮。
（3）市电启动按钮（市电直通按钮），当稳压器出现故障或稳压器输出功率 满足不了发射设备需要时，需要临时启动市电直通，按下市电按钮，为发射设备 提供的是没有稳压的市电。
参考答案： （1）双回路切换开关。用于双回路供电的切换。当其中一路外部高压供电停 电时，可通过切换开关接通另一路。在操作本切换开关时，一定要知道你所要切 换的供电回路那一路正常，那一路出现故障，比如：东线停电，西线正常，那么 应将切换开关合到下面位置；西线停电，东线正常，那么应将切换开关合到上面 位置。另外，本切换开关是三相 380V（220V）市电切换，操作本开关之前，还 应确定高压切换是否完成（东线或西线高压是否已经切换）。
（5）设施名称：天线调配网络。 （6）设施名称：发射天线。 识辩题实施条件 为被测评对象提供完整清晰的设备设施图片。 配分与评分标准 （1）标对一个设备设施序号得 2 分，答对一个设备名称得 3 分。 （2）如果给出的答案与标准答案类似或接近，可酌情给满分或扣 1-2 分。 时间要求 本题应在 10 分钟之内给出答案，超过 10 分钟应根据情况酌情扣分。 二、应用操作题（30 分） 在值机过程中，偶尔会遇到供配电系统故障，比如当双回路供电其中一路停 电时；供电正常但稳压器出故障时，都要进行相应的配电操作。下图是配电柜和 稳压器操作面板图 ，请你按图中标号说出各部分操作开关的作用，并详细说明 在什么情况下才能对其进行操作，操作过程中应注意哪些事项。
选择按键。 （2）能够完整的识读表头数值得 30 分，包括八个主要参数（功放电压、滤
传发部中短波发机三大指标测量步骤
传发部中短波发射机三大电声指标测量步骤1．中短波指标测量使用仪器：BELAR AMM-3A调制控制测量仪是全固态精确的AM检波器，用来测量中波频率的AM广播发射机的总调幅性能。
AMM-3A测试仪电路原路有非频率辨别力，所以这套设备也适用于短波发射机。
使用杰出的模拟分流电路，尽管载波电平改变，也可保持所有指示器的准确性。
NTI模拟Minirator手持式音频信号发生器。
NTIMinilyzer-ML1手持式模拟音频信号分析仪。
2．中短波指标测量步骤：2.1信噪比，频率响应，谐波失真测量框图12.2信噪比测量步骤a、校准AMM-3A调制控制测量仪如图1连接测试仪器，开启发射机，调整发射机的输出功率到额定输出功率；音频信号发生器LVL 0.00dbu；按下AMM-3A调制控制测量仪琴键开关CAR，调整后面板CARRIER SET电位器，使NEGATIVE/CARRIVR仪表指示为100%；按下琴键开关CAL观察NEGATIVE/CARRIVR和POSITIVE/NOISE表指示为0；按下琴键开关NEG，NEGATIVE/CARRIVR可读调幅的负峰；POSITIVE/NOISE 可读调幅的正峰；b、设置Minirator-MR2音频信号发生器将Minirator-MR2音频信号发生器，调整到GENERATOR wav（SINEWAVE）、LVL(0.00dBu)、f（1.000KHz）如图2指示界面如图2转动信号发生器拨轮，将光标移动到WAV处，按下确认键，WAV处的光标闪烁，选择SINEWAVE(正弦信号)，按下确认键；转动信号发生器拨轮，将光标移动到LVL处，按下确认键，LVL处的光标闪烁，此时，转动拨轮可调整音频信号输出值；C、设置ML1音频信号分析仪将ML1音频信号分析仪，调整到如图3指示界面图3设置为LEVEL-REL电平（相对用户调整的参考值的）RMS输入电平、LINEAR线性频率响应（无滤波）设定相对电平测量的单位为dBr；d、测量发射机信噪比调整音频信号发生器LVL输出值，加入1000Hz正弦信号对发射机进行调制，观察AMM-3A调制控制测量仪，使调幅度等于100%；调整ML1音频信号分析使仪光标在REF处闪烁，按下确定键，校准零dBr值，以100%调制信号时音频分析仪测量的电平为基准0dB；按下音频信号发生器MITE键，切断发射机音频信号输入，直接读取音频信号分析仪的-dB值，即为所测试发射机的信噪比。
试析中波广播发射机的维护与检测
关键 词 ：中波 ； 广播 ； 发射机 ； 维 护 与检 测
中 图分 类 号 ：
文 献标 识码 ： Ａ
Ｔｈ ｅ Ｍａ ｉ ｎ ｔ ｅ ｎ ａ ｎ ｃ ｅ ａ ｎ ｄ Ｄｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ Ｍｅ ｄ ｉ ｕ ｍ Ｗａ ｖ ｅ Ｂｒ ｏ ａ ｄ ｃ ａ ｓ ｔ ｉ ｎ ｇ Ｔｒ ａ ｎ ｓ ｍｉ ｔ ｔ ｅ ｒ
薯
试 析 中 波 广 播 发 射 机 的 维 护 与 检 测
周光义
（ 贵州省毕节市广播电视台 ， 贵州 毕节 ５ ５ １ ７ ０ ０ ） 摘要 ： 文 中对 于全 固 态 中波 广播 发 射 机 的 维 护 与 检 测 相 关 问 题 进 行 探 讨 ， 详 细 分 析 了广 播 发 射 机 使 用 时 注 意 要 点 、 维护的注意事项与维护经验 、 故 障检 测 处理 等 方 面 ， 旨在 提 高广 播 发 射 机 的 使 用质 量 ， 为今 后 设 备 维 护 及 检 测 提 供 经 验 。
Ｚ ＨＯＵ Ｇｕ ａ ｎ ｇ － ｙ ｉ
（ Ｂ ｉ ｊ ｉ ｅ ， Ｇｕ ｉ ｚ ｈ ｏ ｕ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｅ Ｂ ｒ ｏ ａ ｄ ｃ ａ ｓ ｔ Ｔ Ｖ Ｓ ｔ ａ ｔ ｉ ｏ ｎ ， Ｂ ｉ ｊ ｉ ｅ ５ ５ １ ７ ０ ０ ，Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｄ ｉ ｓ ｃ ｕ ｓ ｓ ｅ ｄ ｔ ｈ ｅ ｒ ｅ ｌ ａ ｔ ｅ ｄ ｉ ｓ ｓ ｕ ｅ ｓ ｏ ｆ ｔ ｈ ｅ ｍｉ ａ ｎ ｔ ｅ ｎ ａ ｎ ｃ ｅ ａ ｎ ｄ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ａ ｌ ｌ — ｓ ｏ ｌ ｉ ｄ － ｓ ｔ ａ ｔ ｅ ｍｅ ｄ ｉ ｕ ｍ ｗａ ｖ ｅ
DAM10KW中波发射机各单元的检测与调整指导示意图
DX 系列发射机的射频电路、音频电路、控制电路、电源电路基本相同，但不同厂家生产的发射机，功能板和元器件的代号有所不同。
下表为不同厂家功能板和元器件代号表。
生产厂家 元件代号 哈广、正泰 上广 哈里斯 762厂、海纳 北广 插头插座 X1-1 J1-1 J1-1 X1-1 X1.1 模拟集成电路 N1 N1 U1 N1 N1 数字集成电路 N1 D1 U1 N1 N1 电感器 L1 L1 L1 L1 L1 电容器 C1 C1 C1 C1 C1 电阻 R1 R1 R1 R1 R1 晶体二极管 VD1 VD1 CR1 VD1 V1 晶体三极管 V9 V9 Q9 V9 V109 变压器 T1 T1 T1 T1 T1 测试点 TP1 TP1 TP1 XJ1 P1 开关 S1 S1 S1 S1 S1 跳线XT1P1JP1XT111DAM10KW 中波发射机各单元的检测与调整指导示意图在设备维护工作中，检测与调整是一项极其重要的工作，是确保发射机正常运行的保证，也是排查故障的手段。
作为中波发射台的技术维护人员，掌握检测和调整的方法是必备的基本技能。
检测和调整是理论与实践经验的有机结合，在实际工作中取得的经验教训又能反过来指导我们去正确地理解理论知识。
检测与调整的主要内容包括重点部位的电压、电流、电阻（阻抗）及波形，通过测量参数的大小和有无，再配合适当的调整，分析判断发射机故障原因。
以下以典型10kW 中波发射机为例，介绍发射机各功能板和重点部位的检测与调整。
DAM10kW 发射机检测和调整项目射频部分的检测与调整振荡器A17的检测与调整缓冲放大器A16的检测与调整 预推动放大器A40的检测与调整 推动放大器的检测与调整 末级功放的检测与调整 输出网络的检测与调整输出监测板A27的检测与调整 “天线零位”的检测与调整 “滤波器零位”的检测与调整 驻波门限、保护关断和入射、反射功率检测与调整模拟输入板A35的检测与调整 AD 转换板A34的检测与调整 调制编码板A36的检测与调整 直流稳压板A30的检测与调整 整机电源电压的检测和调整显示板A32和控制板A38的检测与调整其他部位的检测与调整射频部分的检测与调整射频部分是发射机的主要组成部分，射频的产生、放大和输出是发射机的主要任务，因此射频部分工作的正常与否是衡量发射机播出指标的标准。
中波发射机质量测试
中波发射机质量测试一・測试顶目依据《中、姬波调帕广播发射机技术要求和测量方法》（GY/T225-2007）,中漩发射机主要测试的項目容、标准等级、測试周期等如下表：二.測量条件1、电温条件：电源电压应在标称电压±5%围，电源頻率应在标称频率50Hz±1Hz Bo2、測量参考頫率：1000Hz正菽波信号。
3、谐波失真、音頫頫率响疸的测量颐率：60Hz、100Hz、400Hz、1000Hz. 3000Hz. 4500Hz o4、測量仪器：音頫分林仪（失真度淚差:＜0.1%.信噪比围:＞70dB.幅度分辦率精度：＜0.1 dBu）；頫谱分林仪（电平分辨率精®＜0.1dB.动态围＞90dB.分辦率带宽＜1kHz.视頫带宽＜10kHz）；頫率计俄率＜0.01 Hz）；爪波器（幅度缆性淚差:<5%）;调幅度測试仪（幅JS线性淚差：<0.5%）；电力分ViM率分辦率ffiH： <iow）0三、測量连接框图和方法1、信噪比、音颐频率响应、谐渋失真测量框图见图1假负栈图1信噪比、咅频频率响应、谐波失真测量框图开启发射机，调整发射机的输岀功率到额定输出功率，以不加调制信号时音颍分折仪測量的电平为基® OdB, ffl 1000Hz正弦信号对发射机进行调制，调幅度为100%, 9量信噪比。
开启发射机，调整发射机的输出功率到额定输岀为率，ffl 1000Hz正弦信号对发射机进行调制,发射机调临度为95% ,将此时音顺分桥仪蔺岀的电平作为基准电平OdB。
按照规定的测量预率，保持输人信号的电平不变，由音颐分林仪测量岀各频率的颛率响应。
开启发射机，调整发射机的输岀功率到額定冷出功率，用规定的音频信号对发射机JS行调制，使发射机的调幅度为50%皿90%,用音！《分林仪按规定的測量顺率，測量岀发射机的谐波失真。
2、载波跌落测量图见图2图2载波跌落测量框图开启发射tL调整发射Hl的输出功率到額定输出劝率，不期调嗣信号时调整讯幅度测试仪，便馳指示为M1W,用1000Hz正弦信号对发射机进行调制，调幅度为100%,在嗚帽度測试仪上童接测量我被跌落。
无线电发射机检测方法和标准介绍
第十六章无线电发射机检测方法和标准介绍一、前言无线电发射设备的检测工作是各级无线电管理机构日常工作中很重要的一个方面。
对无线电发射设备的研制、生产、进口、销售等环节进行严格的控制，对维护正常的空中电波秩序，从源头上减少干扰源的产生是至关重要的。
在设台前对无线电发射设备进行检测以及日常的年检是监测工作及进行合理的台站面局的基础性工作。
对各类无线电发射设备的工作频段、信号特征、杂散发射、占用带宽以及其它一些重要参数的充分掌握可以提高监测及查处干扰的效率和质量，是从事无线电管理的技术人员必备的基本素质。
近年来，无线通信事业进入了飞速发展的阶段，各种新技术、新业务不断涌现，加上传统的各类无线电业务，无线电发射机的种类十分繁杂，相应的无线电管理文件、国际、国内的技术标准众多。
本文力争从基本原理出发，对涉及到的一些共性的设备检测的方法做一说明，并尽量涵盖各级无线电管理机构所关心的检测项目。
二、技术各词解释2.1频率容限发射的特征频率偏离参考频率的最大允许偏差。
单位为相对值或绝对值。
2.2发射功率发射功率依据其测试位置或发射途径不同分为：——端口传导功率（匹配状态）——辐射功率(包括等效全向辐射功率和有效辐射功率，前者比后者大2.15dB) 根据发射类别或信号特征发射功率亦可分为：——峰包功率(调制包络最高峰一个射频周期内的平均功率)——平均功率(发射机在调制中以所遇到的最低频率周期相比足够长的时间内的功率)——载波功率(无调制时载波的平均功率)2.3必要带宽对于给定的发射类别，恰好确保进行规定条件下要求的质量和速率的信息传输所需的带宽。
2.4占用带宽此带宽外的上、下限频带所对应的发射功率分别为一确定发射总功率的β/2。
一般取β/2为0.5%。
2.5非意愿发射（unwanted emission）杂散发射域：在必要带宽外但不包括杂散域对应的频率范围，这里带外发射通常占主导地位。
带外发射：由调制处理产生的恰好落在必要带外的一个或多个频率发射，但不包括杂散发射。
中波发射天线系统的测试与调配
中 波 发 射 天 线 系 统 的 测 试 与 调 配
辽宁朝 阳三二 八转播 台 惠兴 跃
【 摘要 】 在互联 网飞速发展的今天，收听广播仍然是人们 日常生活中一项重要组成部分 中波广播 是继报纸之后的第二媒体，它接收简便 、
【 关键词 】中波发射天线 ；测试与调配；匹配网络
『 川 此 要在天线的输 入端 ｌ Ⅲ 】 馈 线 之间 设置 条 抗 匹配 网络 。 ２ － ２ 网络 匹配 的测试 ， ｐ 波发 射 天线 的 络测 试调 配是 中波 发 射 的重 要工 作之 一 ， 凋书 芝 的好坏 结 果将 直接 影响 到信 号传 输 效率 的高低 、信 号发射 机 的 使 川期 限 、匹配 网络 个 器件的 使』 ｝ ］ 时 间等 ，凶此 在对 配 网络 的 调憋过 程 中很 重 要的 ‘ 就 是 中波 发射 天线 系统 的阻抗 测 晕 ｌ 。通 过埘Ｉ 兀 配网 络 以及发 射 尺线 的阻抗 进 行测 量 ，从而 趸好 的开 展 网络 渊 ［ 作 。测试 络 ｌ 配 以及发 射天 线阻抗 何 多种 方法 ，其 中最 为 简 的 就是 采用 测 试仪 器。我 们朝 阳ｉ 二 八转播 台使用 的测 试仪 器 足Ｐ ｌ Ｎ Ａ ３ ６ ２ ８ 矢量 网络 分 析仪 ，该种 仪 器 测试 过程 中较 为便 捷 ，对 外 各种 因 素的抗 ｆ扰 能 力也较 慢 。 通过在 正常情况 下干 Ｉ Ｉ 常情况 下进 行测试 。矧 ５ 么在 正常的环境 情况 Ｆ 进行 中波发射天线 的测试 时，为 ｒ 避 免测试 绵果收到 发射天线 的辐 射影响 ，在进行测 量的过程 中应该把 测量仪 器放置在有 屏蔽性 能 的坊问之 内 。通常 将Ｐ Ｎ Ａ ３ ６ ２ ８ 测量 仪器放置 存 络 调配室中 ，连接 好 该测艟 仪器的地线 、线缆 以及 电源 ，设置好 工作 【 ｝ 】 需要测试 的频率限 制，然后将 中波发 射大线 断开 ，关掉 本 俞所 有发射机 ，对输入 阻抗进 行测量 ，如果此数 值不等 同于馈线所 输 甘 Ｉ 的阻抗数 值，就可变 换阻抗 进而逐 步 改变 相关元 件的数值 ，如果测 得所阻抗 性出现 容性的情 况就Ｊ Ｊ 口 大电感应或 者减少 电容量 的方法 。但 是在通 常情 况下 足通过采 取对 电感 量进行 调整的 方法。在 非正常情况 Ｆ 的测试 ，也就是 有干扰 情况 的时候进 行中波发射 天线 的测试 时 ，测 试刚络调 配是 一 件 较为艰 辛的 】 ： 作 ，干扰情 况 卜 Ｐ Ｎ Ａ３ ６ ２ ８ 测 试仪器 很难准确测 出发射天 线的阻 抗数值 ，尤其是在 晚上Ｔ 扰情况较 为严重 的时候 ．只有在有 限的条件 下才能将测 量连接 至发射 ＿ 火 线上 ，否则将无法 正常接收 外界信 号，导 致 倒灌至测 量仪器 中从而破坏 测最仪 器。因此 如果在干 扰情况 下进｝ ／ － 测 试，就要 采取相应 措施 ，比如采用 平滑的措 施 ，或者 加衰减 器等措 施 。在采用 甲滑措 施的时候 ，如果我 们所感 兴趣 的 中心频率受 到干扰 时，就可 采用 中心频率 两边 的数值 采用平滑 措施 （ 在Ｓ ｍｉ ｔ ｈ 圆图 卜 ， 如 二所示 ）从而 得 出中心 频率 的 阻抗数 值 （ 即 利用Ｆ ０ 两 边之 值取 均值 ，得 到 中频 的阻抗 值 ）。 最 好 的防 止干 扰 的测量 方法 是 直接 采用 加 中波 反射 电桥 。调 试 时可 商 接利 用 Ｓ ｍｉ ｔ ｈ 圆图 ， 一 般 足 调整 电感线 嘲 ，使 中频 点迹 落 恒阻圆 ｋ 。调 试的 步骤 应先 调试 陷 波 网络 、带通 滤波 器等 ，最后 调 试 匹配 网络 ，最 终使 天线 络 系统 与馈 线阻抗 匹配 。
中波发射机常见故障及维护处理措施分析
中波发射机常见故障及维护处理措施分析作者：姜鸿鹏来源：《科学与技术》 2019年第2期姜鸿鹏丹东广播电视三三三台 118300摘要：由于中波发射机信号稳定，性能优良，目前我国广播发射中普遍使用的是中波发射机。
因此中波发射机运行的稳定性对于广播发射工作具有直接的影响。
文中从中波发射机故障分类入手，分析了中波发射机常见故障及处理，并进一步对中波发射机维护措施进行了具体的阐述。
关键词：中波发射机故障分类常见故障处理维护中波发射机其能耗较小，具有较高的效率，可以实现对广播信号的有序发送和传递。
但在中波发射机运行过程中，由于受制于多种因素的影响，极易出现一些常见故障，从而影响发射工作的有序开展。
因此在中波发射机实际运行过程中，需要针对一些常见故障进行分析，从而采取切实可行的维护处理措施，以此来保证中波发射机安全、稳定的运行。
1、中波发射机故障分类如果中波发射机工作过程中出现软故障，主要是由于中波发射机的使用操作过程中存在一些不当。
硬故障的发生是随机的，也是偶然的，硬故障又可细分为突发性故障和完全故障。
突发性故障发生的原因通常是发射机在作业期间其中一个内部元件突变造成的；完全故障是因为发射机中的线路由于老化或质量不合格而造成内部线路损坏，从而导致故障。
例如，中波发射机中某个部件的电阻值突增、电路中出现开路或短路等，都是发射机的硬故障。
2、故障规律中波发射机是电子设备的一种，虽然很难对可能出现的故障进行预测，但是有一些模式可以进行参考。
中波发射机发生的故障可以分成三个时间段，分别是初期、偶发期和磨损故障期。
中波发射机是一种可以发射波段激光的装置，技术成分较为复杂。
故障初期，中波发射机的状态维持在一种通电正常隐形的情况，发射机很少在这个阶段发生故障，这个时期大概可以维持6-12个月。
当中波发射机达到偶发期时，虽然中波发射机仍然可以稳定地运行，但是发射机整体的故障处于一般低水平状态，同时机器中各项参数都在标准范围内，有时可能出现故障，但大多数是由于外部原因导致的，这个状态会维持总共8-15年。
中波发射机信噪比测试技术研究
Wireless Coverage【本文献信息】张忠翔.中波发射机信噪比测试技术研究［J］,r播与电视技术，2019,Vol.46（10）.中波发射机信噪比测试技术研究张忠翔(福建省广播电视传输发射中心，福建350100)【摘要】本文讨论了中波发射机信噪比指标数字化测试的实现技术，及AD采样精度对测试结果的影响和误差矫正方法。
提出并实现了中波发射机信噪比在线监测的方法和实现技术，为方便中波发射机的运维管理工作创造了有利条件。
【关键词】信噪比，中波发射机【中图分类号】TP216.1【文献标识码】B[DOI编码】10.16171/ki.rtbe.201900010016Study on SNR Testing Technology of AM TransmitterZhang Zhongxiang(Fujian Radio and Television Transmitting Center,Fujian350100,China)Abstract This paper discusses the SNR digital test of AM transmitter,and the influence of AD sampling accuracy on test results and error correction method.The method and implementation technology of SNR on-line monitoring of AM transmitter are proposed and implemented, which creates favorable conditions for the operation and maintenance management of AM transmitters.Keywords SNR,AM transmitter0引言中波广播是当今广播电视传输覆盖技术中历史最悠久的技术形式，长期以来肩负着文化传播、舆论宣传的重要任务,它是现行无线覆盖体系中除短波外覆盖面积最广，接收终端普及度最广的覆盖形式，影响中波广播播出质量的因素主要有两方面，发射机的性能指标以及信源信号的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中波发射机质量测试
一、测试项目
依据《中、短波调幅广播发射机技术要求和测量方法》(GY/T 225-2007)，中波发射机主要测试的项目容、标准等级、测试周期等如下表：
中波广播发射机测试表
二、测量条件
1、电源条件：电源电压应在标称电压±5%围，电源频率应在标称频率50Hz±1Hz围。
2、测量参考频率：1000Hz正弦波信号。
3、谐波失真、音频频率响应的测量频率：60Hz、100Hz、400Hz、1000Hz、3000Hz、
4500Hz。
4、测量仪器:
音频分析仪(失真度误差：≤0.1%、信噪比围：≥70dB、幅度分辨率精度：≤0.1dBu)；
频谱分析仪(电平分辨率精度≤0.1dB、动态围≥90dB、分辨率带宽≤1kHz、视频带宽≤10kHz)；
频率计(频率精度：≤0.01Hz)；
示波器(幅度线性误差：≤5%)；
调幅度测试仪(幅度线性误差：≤0.5%)；
电力分析仪(功率分辨率精度：≤10W)。
三、测量连接框图和方法
1、信噪比、音频频率响应、谐波失真测量框图见图1
开启发射机，调整发射机的输出功率到额定输出功率，以不加调制信号时音频分析仪测量的电平为基准0dB，用1000Hz正弦信号对发射机进行调制，调幅度为100%，测量信噪比。
开启发射机，调整发射机的输出功率到额定输出功率，用1000Hz正弦信号对发射机进行调制，发射机调幅度为95% ，将此时音频分析仪测出的电平作为基准电平0dB。
按照规定的测量频率，保持输入信号的电平不变，由音频分析仪测量出各频率的频率响应。
开启发射机，调整发射机的输出功率到额定输出功率，用规定的音频信号对发射机进行调制，使发射机的调幅度为50%和90%，用音频分析仪按规定的测量频率，测量出发射机的谐波失真。
2、载波跌落测量框图见图2
开启发射机，调整发射机的输出功率到额定输出功率，不加调制信号时调整调幅度测试仪，使载波指示为“1”，用1000Hz正弦信号对发射机进行调制，调幅度为100%，在调幅度测试仪上直接测量载波跌落。
3、正负调幅不对称度、正峰调制能力测量框图见图3
开启发射机，调整发射机的输出功率到额定输出功率，用1000Hz 正弦信号对发射
机进行调制，正调幅度m p为95%，用调幅度测试仪测量出负调幅度m n，按下式计算出正负调幅不对称度。
4、载波输出功率测量框图见图4、见图
5、见图6
5、频率容限测量框图见图7
8、杂散发射测量和开关频率杂散发射测量框图见图8。
开启发射机，调整发射机的输出功率到额定输出功率，以载波信号电平为基准电平0dB。
测量各杂散分量与载波相比所衰减的分贝数，即为杂散发射；测量各杂散分量与载波相比所衰减的分贝数，即为开关频率杂散发射。
6、整机效率测量
(1)电力分析仪测量法测量输入功率框图见图9
根据图9进行测量线路的连接，开启发射机，用电力分析仪测量出输入功率。
注：本方法适用于功率较小，380V供电的发射机
(2)其他方法测量测量输入功率框图见图10
(3)、整机效率计算
发射机在同一工作状态下，测量出发射机的输出功率和输入功率（包括10kV高压、380V低压），按以下计算出整机效率。
四、项目测试表格
中波广播发射机指标测试数据表
发射机型号：_________________ 序列号：____________________ 发射机频率：_________________
发射机功率：_________________
发射机技术指标测试数据：测试日期：__________________
注：参考指标中的数据为国家行标GY/T 225-2007《中、短波调幅广播发射机技术要求和测量方法》的技术指标。
主要测量仪器：1、音频分析仪
2、调幅度测试仪
3、频谱分析仪
4、示波器
5、电力分析仪
测试人员：记录人员：。
