气动双隔膜泵概述及原理

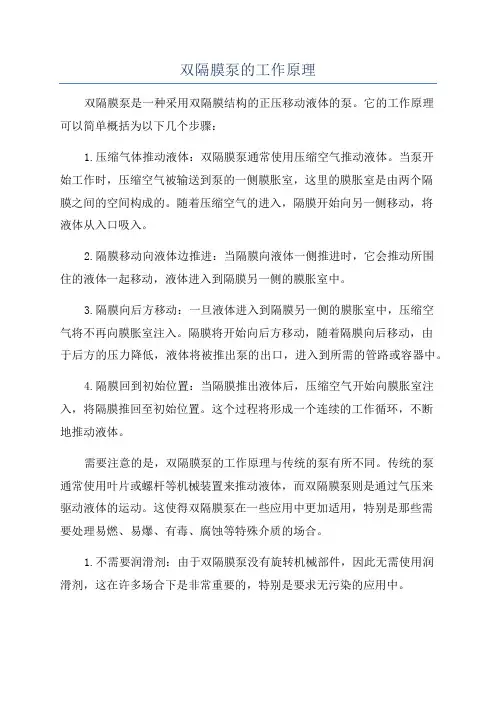

双隔膜泵的工作原理
双隔膜泵的工作原理双隔膜泵是一种采用双隔膜结构的正压移动液体的泵。
它的工作原理可以简单概括为以下几个步骤：1.压缩气体推动液体：双隔膜泵通常使用压缩空气推动液体。
当泵开始工作时，压缩空气被输送到泵的一侧膜胀室，这里的膜胀室是由两个隔膜之间的空间构成的。
随着压缩空气的进入，隔膜开始向另一侧移动，将液体从入口吸入。
2.隔膜移动向液体边推进：当隔膜向液体一侧推进时，它会推动所围住的液体一起移动，液体进入到隔膜另一侧的膜胀室中。
3.隔膜向后方移动：一旦液体进入到隔膜另一侧的膜胀室中，压缩空气将不再向膜胀室注入。
隔膜将开始向后方移动，随着隔膜向后移动，由于后方的压力降低，液体将被推出泵的出口，进入到所需的管路或容器中。
4.隔膜回到初始位置：当隔膜推出液体后，压缩空气开始向膜胀室注入，将隔膜推回至初始位置。
这个过程将形成一个连续的工作循环，不断地推动液体。
需要注意的是，双隔膜泵的工作原理与传统的泵有所不同。
传统的泵通常使用叶片或螺杆等机械装置来推动液体，而双隔膜泵则是通过气压来驱动液体的运动。
这使得双隔膜泵在一些应用中更加适用，特别是那些需要处理易燃、易爆、有毒、腐蚀等特殊介质的场合。
1.不需要润滑剂：由于双隔膜泵没有旋转机械部件，因此无需使用润滑剂，这在许多场合下是非常重要的，特别是要求无污染的应用中。
2.能够处理高粘度液体：由于双隔膜泵的工作原理独特，它能够有效地处理高粘度的液体，使其成为一种非常适合用于输送高粘度介质的泵。
3.自吸能力强：双隔膜泵具有很强的自吸能力，甚至可以在无液体供给的情况下启动。
4.运行可靠：双隔膜泵具有简单的结构和设计，几乎没有易损件，因此可以提供可靠的运行。
总体而言，双隔膜泵的工作原理是基于隔膜和压缩空气的相互作用，通过使隔膜前后移动来推动液体的运动。
它是一种多功能且高效的泵，广泛应用于化工、石油、制药、食品加工等行业，以满足不同介质的输送要求。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵是一种利用气动力驱动隔膜进行工作的泵，其工作原理是通过气动力将液体吸入和排出。
气动隔膜泵的工作原理图和结构图如下所示。
一、气动隔膜泵的工作原理图：1. 气动控制部分：气动隔膜泵的工作原理图中包括了气动控制部分，该部分由气源、气动调节阀和气动隔膜泵本体组成。
气源通过气动调节阀控制气动力的大小和方向，从而控制隔膜的运动。
2. 隔膜部分：气动隔膜泵的工作原理图中还包括了隔膜部分，该部分由两个隔膜和中间的液体腔室组成。
当气动力作用于隔膜上方时，隔膜向下运动，使得液体腔室内的压力降低，液体被吸入；当气动力作用于隔膜下方时，隔膜向上运动，使得液体腔室内的压力增加，液体被排出。
3. 进出口部分：气动隔膜泵的工作原理图中还包括了进出口部分，该部分包括了进口阀和出口阀。
进口阀用于控制液体的进入，出口阀用于控制液体的排出。
二、气动隔膜泵的工作原理结构图：1. 气动控制部分：气动隔膜泵的工作原理结构图中的气动控制部分包括了气源、气动调节阀和气动隔膜泵本体。
气源通过气动调节阀调节气动力的大小和方向，从而控制隔膜的运动。
2. 隔膜部分：气动隔膜泵的工作原理结构图中的隔膜部分由两个隔膜和中间的液体腔室组成。
隔膜通过气动力的作用上下运动，使得液体腔室内的压力发生变化，从而实现液体的吸入和排出。
3. 进出口部分：气动隔膜泵的工作原理结构图中的进出口部分包括了进口阀和出口阀。
进口阀用于控制液体的进入，出口阀用于控制液体的排出。
4. 泵体部分：气动隔膜泵的工作原理结构图中的泵体部分包括了泵体和液体腔室。
泵体是气动隔膜泵的主体部分，液体腔室位于泵体内部，通过隔膜的上下运动实现液体的吸入和排出。
5. 液体部分：气动隔膜泵的工作原理结构图中的液体部分包括了液体进口和液体出口。
液体进口用于液体的进入，液体出口用于液体的排出。
以上是关于气动隔膜泵工作原理图和工作原理结构图的详细描述。
气动隔膜泵通过气动力驱动隔膜的上下运动，实现液体的吸入和排出。
气动隔膜泵工作原理及常见问题解决
一、气动隔膜泵是如何工作的Z近有人给我们留言说想看一下气动隔膜泵的工作原理，想看一看隔膜泵到底是怎么进行工作的。
看到消息后上海沈泉隔膜泵厂家进行了详细的资料整理，了解到在气动双隔膜泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。
压缩空气从气动双隔膜泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。
一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。
二、气动隔膜泵工作原理动态图：上图所示中压缩空气由进入配气阀，使气动双隔膜泵膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁;室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
三、气动隔膜泵工作原理示意图：四、气动隔膜泵工作原理简单示意图：五、气动隔膜泵的常见问题：1.泵无力，抽送速度变慢此种现象一般有如下几种情况，一是气源气压减小。
先看看进气压力表的压力，压力值在4～7公斤为正常。
然后检查气源阀门的开度位置，如气源开闭是用电磁阀的话，则检查电磁阀塑料阀片有无破损，导致塑料阀片不能完全打开。
二是消音器堵塞，气不能快速的排出，导致抽送速度减慢。
三是压缩空气的水或杂质过多。
进入隔膜泵配气阀后堵塞进气孔，或是卡住配气阀芯。
四是配气阀上下端盖由于常时间受阀芯的冲击导致阀盖破损漏气。
五是泵内部中轴四个密封环磨损而串气。
2.流量减少此种现象一般有以下几种情况，一是进出口单向阀(塑料球)磨损变小。
或有条状物，大颗粒卡住塑料球。
导致吸料时排料口的料液回灌，排料时又把物料从进料口压回去。
二是隔膜片常时间拉伸变形，导致物料腔容积变小。
三是黑色，厚的那层膜片破损。
中轴带动时走不到位。
3.泵不动此种现象可能有几种情况。
一是阀芯严重磨损卡死。
二是中轴的轴套磨损。
此时应更换铜套。
气动隔膜泵的工作原理及特点
气动隔膜泵的工作原理及特点一、工作原理：1.压缩空气的作用：气动隔膜泵通过气源将气体送入泵腔，使泵腔内的气体压力增大，从而驱动隔膜的工作。
2.隔膜的作用：气动隔膜泵内部分为两个泵腔，通过中间的隔膜将两个泵腔划分开。
当气源作用于一侧泵腔的隔膜时，隔膜会向另一侧泵腔移动，使泵腔内的液体被挤压和排出。
二、特点：1.双向泵送：气动隔膜泵具有双向泵送功能，即能够实现正负压泵送液体，能够逆流泵送粘稠、含有颗粒的介质。
2.无废液回泵：气动隔膜泵的排出端与进入端完全隔离，可以避免废液回泵，有效降低泄漏风险。
3.运行可靠：由于没有机械密封和轴封，气动隔膜泵具有很好的密封性能，无泄漏，并且对介质的适应性强，特别适合泵送腐蚀性或含固体颗粒介质。
4.自吸性能好：由于气动隔膜泵采用气动驱动，不需要额外的引水装置，具有良好的自吸性能，能够实现空引水和干运转。
5.运输方便：气动隔膜泵体积小巧，重量轻，结构简单，便于搬运和安装。
三、应用领域：1.化工行业：气动隔膜泵可以泵送各种腐蚀性介质、有机溶剂和酸碱等化工液体，适用于化工厂的输送工作。
2.石油行业：气动隔膜泵可以用于输送原油、油露、污水和化学杂质物料等。
3.食品行业：气动隔膜泵可以用于输送各类食品、饮料和浓稠食品，适用于食品工厂的生产流程。
4.制药行业：气动隔膜泵可以用于输送各类药液、糖浆、胶体和病毒制备等，适用于制药工厂的生产需求。
5.造纸行业：气动隔膜泵可以用于输送各类液体、胶水和粘合剂等，适用于造纸厂的生产工艺。
总之，气动隔膜泵以其独特的工作原理和特点，在各个行业得到了广泛应用。
其双向泵送、无泄漏、自吸性能好等特点，使其成为一种高效、可靠、安全的泵送设备。

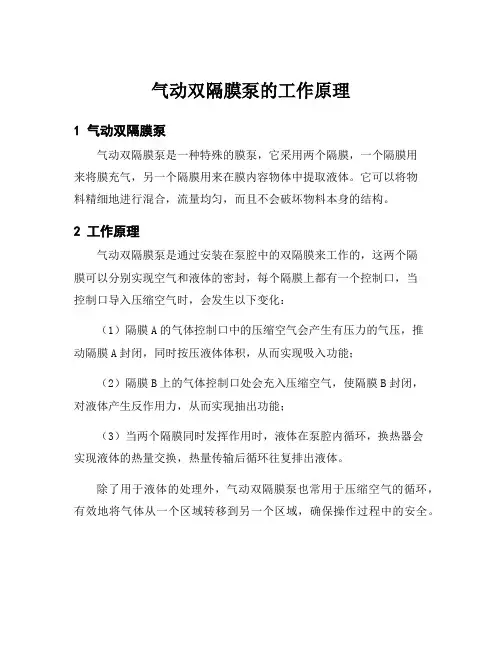

气动双隔膜泵的工作原理
气动双隔膜泵的工作原理
1 气动双隔膜泵
气动双隔膜泵是一种特殊的膜泵，它采用两个隔膜，一个隔膜用
来将膜充气，另一个隔膜用来在膜内容物体中提取液体。
它可以将物
料精细地进行混合，流量均匀，而且不会破坏物料本身的结构。
2 工作原理
气动双隔膜泵是通过安装在泵腔中的双隔膜来工作的，这两个隔
膜可以分别实现空气和液体的密封，每个隔膜上都有一个控制口，当
控制口导入压缩空气时，会发生以下变化：
（1）隔膜A的气体控制口中的压缩空气会产生有压力的气压，推
动隔膜A封闭，同时按压液体体积，从而实现吸入功能；
（2）隔膜B上的气体控制口处会充入压缩空气，使隔膜B封闭，
对液体产生反作用力，从而实现抽出功能；
（3）当两个隔膜同时发挥作用时，液体在泵腔内循环，换热器会
实现液体的热量交换，热量传输后循环往复排出液体。
除了用于液体的处理外，气动双隔膜泵也常用于压缩空气的循环，有效地将气体从一个区域转移到另一个区域，确保操作过程中的安全。
3 特点
1、气动双隔膜泵的工作原理简单，噪声小，结构紧凑，安装简单，便于维护和更换；
2、双隔膜泵具有操作安全可靠、抽吸能力强、抽吸过程平稳、体
积少、维护方便的特点；
3、除了抽取液体外，它还可以利用压缩空气将流体转移到另一空间，确保操作安全；
4、它主要用于调整或改变流体的组分，是一种理想的传输工具；
5、由于它采用双隔膜的设计，可以保证传输的流体是单独的，不
受外界环境的影响，从而确保安全可靠。
4 结论
气动双隔膜泵具有结构紧凑，噪声小，抽吸能力强，操作简单等
特点，可以用于细致地混合物料，均匀地流量，不破坏结构，是一种
理想的液体传输工具。
气动隔膜泵工作原理
气动隔膜泵工作原理
气动隔膜泵是一种利用气动力驱动的泵，它的工作原理如下：
1. 泵体结构：气动隔膜泵一般由两个隔膜、进出口阀门和泵体组成。
泵体内部分为两个腔室，每个腔室中都有一个隔膜，形成了两个相互隔离的工作腔。
2. 工作循环：当气源通过气控阀控制进入其中一个腔室时，该腔室内的压力增加，使得其中的隔膜向外凸起，挤压出腔室内的液体。
与此同时，另一个腔室的液体被隔膜向内吸回。
3. 排出液体：液体从泵的进口进入其中一个腔室，然后被挤压到泵的出口。
进出口阀门的开闭控制液体的进出，确保流动的方向正确。
4. 控制气源：气动隔膜泵的压力源一般是压缩空气，通过气控阀来控制气源的进入和停止，从而控制泵的工作。
5. 隔膜材料：气动隔膜泵的隔膜通常采用弹性材料，如橡胶或聚四氟乙烯等，以保证良好的密封性和耐腐蚀性。
总之，气动隔膜泵利用气动力驱动隔膜的收放运动来实现液体的加压和输送。
其简单的结构和可靠的工作原理使得它在许多工业领域中得到广泛应用。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图引言概述：气动隔膜泵是一种利用气体驱动的泵，其工作原理和结构图对于了解该泵的运行机制非常重要。
本文将详细介绍气动隔膜泵的工作原理图和工作原理结构图，以匡助读者更好地理解和运用该泵。
一、工作原理图1.1 气动隔膜泵的工作原理图中包含了两个隔膜泵头，每一个泵头都由两个阀门、一个隔膜和一个泵腔组成。
其中，一个泵头的阀门和泵腔与进料管道相连，另一个泵头的阀门和泵腔与出料管道相连。
1.2 在工作原理图中，气动隔膜泵的两个泵头通过一个气体驱动器相连。
气体驱动器中的气体压力变化会引起隔膜的运动，从而实现液体的吸入和排出。
1.3 工作原理图中的阀门控制着液体的流动方向。
当气体驱动器中的气体压力作用于隔膜上时，液体味被吸入到一个泵腔中，同时另一个泵腔中的液体味被排出。
当气体压力减小时，液体的流动方向会反转，实现液体的连续输送。
二、工作原理结构图2.1 气动隔膜泵的工作原理结构图中展示了泵的主要组成部份，包括气体驱动器、泵头、隔膜、阀门和泵腔等。
2.2 气体驱动器是气动隔膜泵的核心部件，它通过控制气体的压力变化来驱动隔膜的运动。
气体驱动器通常由气体控制阀、气体驱动头温和体驱动盖等部份组成。
2.3 泵头是气动隔膜泵的液体传输部份，它由阀门、隔膜和泵腔组成。
阀门控制液体的流动方向，隔膜则通过气体驱动器的作用实现来回运动，泵腔则用于容纳液体。
2.4 隔膜是气动隔膜泵的关键部件，它具有良好的密封性和耐腐蚀性。
隔膜的运动是由气体驱动器的气体压力变化引起的，通过隔膜的运动实现液体的吸入和排出。
三、工作原理图和工作原理结构图的关系3.1 工作原理图展示了气动隔膜泵的液体流动原理温和体驱动器的作用方式，而工作原理结构图则更加详细地展示了泵的组成部份和各部件之间的关系。
3.2 工作原理图和工作原理结构图相互补充，匡助读者全面了解气动隔膜泵的工作原理和结构。
通过对两者的综合理解，读者可以更好地应用和维护气动隔膜泵。
气动隔膜泵原理及概述
气动隔膜泵原理及概述气动隔膜泵是一种利用压缩空气作为动力源进行工作的泵类设备，它具有结构紧凑、体积小、重量轻、无需电气控制等特点，广泛应用于化工、环保、食品、制药等行业中的输送、排放、回收等工艺中。
下面将对气动隔膜泵的原理和概述进行详细介绍。
一、气动隔膜泵的工作原理：气动隔膜泵由两个隔膜、一个进气阀和一个出气阀组成。
当压缩空气通过进气阀进入泵体时，压力使其中一个隔膜上升，压缩腔的压力减小，吸力使介质通过进料管道进入泵体。
同时，另一个隔膜下降，使排气腔的压力升高，将介质通过出料管道排放出去。
然后换向阀作用，使压缩空气通过另一个隔膜，使进料腔和排料腔互换，从而实现连续的输送。
2.排放介质处于密封状态，不存在泄漏和挥发的问题，适用于易挥发、有毒、腐蚀性较强的介质；3.能够输送高粘度的液体、固体颗粒或纤维杂质，具有良好的自吸能力，并且能够干抽，运行灵活方便；4.由于隔膜的特殊结构，可实现超高真空下的抽吸和无需底阀工作；5.具有良好的耐腐蚀性能，可以使用不同材质制作的隔膜适应不同的介质；6.体积小巧、重量轻，便于安装和维护。
二、气动隔膜泵的概述：1.结构紧凑：2.体积小、重量轻：相比于传统的电动泵，气动隔膜泵体积小、重量轻，可以方便地搬运和移动。
适用于一些需要移动或调整位置的工作场合。
3.无需电气控制：4.耐腐蚀性强：5.无泄漏问题：6.适应性广：总之，气动隔膜泵以其独特的工作原理和多种优势，在工业过程中起到了不可替代的作用。
随着科技进步和工艺要求的提高，气动隔膜泵的研发和应用将会越来越广泛，相信在未来的发展中会有更多的创新和突破。
气动双隔膜泵工作原理
气动双隔膜泵工作原理
气动双隔膜泵是一种利用压缩空气驱动的离心泵。
其工作原理如下：
1. 泵的结构：
气动双隔膜泵由两个隔膜、两个泵腔和一个中间的气室组成。
隔膜是由耐腐蚀的弹性材料制成，将泵腔分割成吸入腔和压入腔。
2. 工作过程：
当空气源供应压缩空气到气室时，气室膨胀，将两个隔膜同
时向外推动，压缩吸入腔中的介质。
3. 吸入过程：
当气室收缩，隔膜受到空气压力的作用，向内部移动，降低
吸入腔内的压力。
此时，隔膜泵入口阀开启，将介质吸入吸入腔。
4. 压入过程：
随着气室不断膨胀，隔膜向外推动，增大压入腔内的压力。
同时，隔膜泵出口阀开启，将介质推出泵腔。
5. 泵的循环：
隔膜泵的循环不断重复，通过压缩空气的作用，将介质从吸
入口吸入，并将其推送到出口。
同时，泵的循环过程中无需润滑剂，因此非常适用于输送腐蚀性介质和液固两相混合物。
总结：
气动双隔膜泵通过施加压缩空气对隔膜的作用，实现对介质的吸入和压入。
其工作原理简单、结构紧凑可靠，广泛应用于化工、电力、环保等行业中的输送和抽排工艺。
气动隔膜泵工作原理
气动隔膜泵工作原理
气动隔膜泵是一种利用气动力来驱动的一种泵，其工作原理如下：
1. 左侧气室：气动隔膜泵通常有两个隔膜，其中一个隔膜位于泵的左侧。
当压缩空气进入左侧气室时，压缩空气将隔膜向右移动。
2. 左侧抽吸阀：当隔膜向右移动时，左侧气室内的压力降低，使得左侧抽吸阀打开。
此时，泵的左侧被抽吸区域内的液体通过进口管道进入泵内。
3. 左侧排放阀：随着压缩空气进一步推动隔膜向右移动，左侧排放阀关闭。
这样，在压缩空气的推动下，液体被推送到右侧。
4. 右侧气室：当液体进入右侧气室时，右侧隔膜向左移动，压缩空气通过右侧抽吸阀进入右侧气室。
5. 右侧抽吸阀：当隔膜向左移动时，右侧气室内的压力降低，使得右侧抽吸阀打开。
此时，泵的右侧被抽吸区域内的液体通过进口管道进入泵内。
6. 右侧排放阀：随着压缩空气进一步推动隔膜向左移动，右侧排放阀关闭。
这样，液体被推送到出口管道，完成泵的排放过程。
通过这样的循环操作，气动隔膜泵能够实现液体的吸入和排放。
由于使用气动力来驱动，它适用于各种不同性质的液体，包括腐蚀性液体和高粘度液体等。
此外，气动隔膜泵也具有自吸能力和能够在干燥运行条件下工作的优点。
气动隔膜泵的原理和故障分析
气动隔膜泵的原理和故障分析
1.驱动气路系统：通过瞬时电磁阀调节气动马达的进气和排气，控制驱动气动马达的工作节奏和转动方向。
当压缩空气进入驱动气动马达时，通过气压推动气动马达的活塞运动。
2.接液系统：在驱动气路系统的控制下，当活塞向一侧移动时，隔膜泵腔内的压力低于进液管道的压力，使液体被吸入隔膜泵腔内。
3.排液系统：当活塞向另一侧移动时，隔膜泵腔内的液体被排出，同时进液管道的压力通过回流阀下降，以便进液到达进液管道。
在使用气动隔膜泵时，常见的故障有以下几种情况：
1.泵不工作或无压力输出：可能是气源压力不足或泵内漏气所致，需要检查气源压力是否正常，并检查隔膜泵是否有漏气现象。
2.泵泄漏：泵的接液和排液系统内部密封件老化或损坏，导致气体和液体相互泄漏。
需要检查并更换密封件。
3.泵输出流量小：可能是进液和排液系统中的液体被堵塞或泵隔膜破损。
需要检查和清理液体管道，并更换隔膜。
4.泵噪音大：可能是泵的气动马达内部部件出现磨损或松动。
需要检查并修复或更换部件。
5.泵振动明显：可能是泵的安装不稳定或泵内部部件松动所致。
需要重新安装并检查部件紧固情况。
总之，气动隔膜泵的工作原理是通过气动马达将压缩空气能源转换为机械能，并通过隔膜传动将机械能转化为流体压力能，从而实现液体的输
送。
在使用过程中，需要注意检查气源压力、泵的密封件和隔膜等部件是否正常，以确保泵的正常工作。
气动双隔膜泵的工作原理及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉隔膜泵厂家为大家讲解的内容主要是关于双气动隔膜泵的工作原理以及它的结构图。
下面就请大家跟着小编一起来看看吧。
一、气动双隔膜泵工作原理：图1：空气经由气阀压缩进入空气室B之背面，由膜片挤压液室。
此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。
在压缩空气将空气室B推离中心体时，另一端之空气室A同时被连结之中心轴拉向中心体，此时，空气室A背面之空气由出口排放到泵体外。
如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。
图2：当受空气挤压之空气室B达到其位移G限时，空气阀会将空气引导至空气室A 之背面，同样形成挤压力而使其推离中心体，同时将连结的空气室B拉回中心体，此时空气室A之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。
空气室B被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。
当膜片之运动完成时，空气阀再次引导空气至空气室B之背面，同时空气室A做空气排放动作。
在泵回复到原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。
这构成了一个循环泵送过程。
依使用状况，泵通过数次完全的循环泵送动作而使泵达到自吸状态。
二、气动双隔膜泵工作原理示意图：三、气动隔膜泵结构图：相关延伸阅读：气动双隔膜泵一直出气不工作是什么原因1、可能是长时间下用措气阀不工作了，可以拆下用黄油润滑一下了。
2、也可能是密封垫坏了、措气阀上的小密封圈损坏,需要更换密封圈。
气动隔膜泵的工作原理
气动隔膜泵的工作原理
气动隔膜泵是一种利用气动驱动原理工作的泵。
它的工作原理如下：
1.驱动气源：气动隔膜泵通过气动驱动，驱动气源一般为压缩
空气或其他气体。
当气源加压到一定程度时，气源压力将驱动泵的工作。
2.气动控制阀：气动隔膜泵通过气动控制阀来控制工作流程。
气动控制阀包括吸气阀和排气阀，通过控制两个阀门的开关，实现泵的吸入和排出。
3.工作腔体：气动隔膜泵内部分为两个工作腔体，分别为吸入
腔和排出腔。
两个腔体之间通过一个隔膜分隔开来，隔膜可以是金属或橡胶材料制成。
4.吸入过程：当气动控制阀打开吸气阀时，吸入腔内的隔膜下降，形成负压，使吸入管道中的液体通过吸力被泵吸入。
吸入过程中，排气阀处于关闭状态。
5.压缩过程：当吸入过程结束后，气动控制阀关闭吸气阀，同
时打开排气阀。
这时，气源经过气动控制阀进入排出腔，隔膜上升，使液体被逼出泵。
排出过程中，吸气阀处于关闭状态。
6.循环工作：气动隔膜泵通过不断循环以上的吸入和排出过程，实现泵的连续工作。
泵的流量和压力可通过调整驱动气源的压力或气动控制阀的开启时间来调节。
气动双隔膜泵研究报告
气动双隔膜泵研究报告气动双隔膜泵研究报告气动双隔膜泵是一种常用的流体输送设备，其结构简单、使用方便、维护成本低等优点使其在化工、食品、制药等行业得到广泛应用。
本报告将从气动双隔膜泵的工作原理、结构特点、应用领域等方面进行介绍和分析。
一、工作原理气动双隔膜泵是一种以压缩空气为动力源的正向位移泵，其工作原理如下：当压缩空气进入泵体内部时，通过气动阀控制气路，使泵体内部的隔膜向一侧移动，使该侧的泵腔内的液体被压缩，同时另一侧的泵腔内的液体被吸入，完成了一次输送过程。
当气动阀控制气路改变时，泵体内部的隔膜向另一侧移动，完成另一侧的泵腔内的液体被压缩，同时该侧的泵腔内的液体被吸入，完成了第二次输送过程。
如此往复，完成了连续的流体输送。
二、结构特点气动双隔膜泵的结构特点如下：1.泵体：泵体采用铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和耐磨性。
2.隔膜：隔膜采用氟橡胶、氯丁橡胶等材料制成，具有良好的耐腐蚀性和耐磨性。
3.气动阀：气动阀采用不锈钢、铝合金等材料制成，具有良好的耐腐蚀性和耐磨性。
4.连接方式：气动双隔膜泵的连接方式有法兰连接、螺纹连接、夹紧连接等多种方式，方便用户根据实际需要进行选择。
三、应用领域气动双隔膜泵广泛应用于以下领域：1.化工行业：气动双隔膜泵可用于输送各种腐蚀性、粘稠度高的液体，如酸、碱、溶剂等。
2.食品行业：气动双隔膜泵可用于输送各种食品原料、饮料、果汁等。
3.制药行业：气动双隔膜泵可用于输送各种药品、生化制品等。
4.环保行业：气动双隔膜泵可用于输送各种废水、废液等。
总之，气动双隔膜泵具有结构简单、使用方便、维护成本低等优点，广泛应用于化工、食品、制药、环保等行业，是一种值得推广和应用的流体输送设备。
气动隔膜泵工作原理图气动隔膜泵工作原理结构图
气动隔膜泵工作原理图气动隔膜泵工作原理结构图气动隔膜泵是一种利用气压传动隔膜来完成吸入和排出工作的泵，它具有耐腐蚀、耐磨损、全封闭、不泄漏等特点，广泛应用于化工、石油、医药、食品等行业。
下面我们来详细介绍气动隔膜泵的工作原理和结构图。
一、气动隔膜泵的工作原理气动隔膜泵的工作原理是利用压缩空气传动隔膜来完成吸入和排出工作。
具体操作是：当压缩空气进入气源后，经过减压阀调控压力后，进入气控阀，气控阀控制压缩空气直接或间接地进入泵腔，产生压力，将隔膜向外扩张，使隔膜上的吸液截止阀打开，泵腔内液体被吸入；随着气源关闭或气控阀切断，泵腔内压力降低，隔膜下降，使隔膜上的吸液截止阀关闭，泵腔内的液体被排出。
气动隔膜泵是一种双向泵，可以逆流，泵体内部设计有阻流结构，能有效防止泵内液体倒流，保证了泵的安全性和可靠性。
此外，隔膜泵还可以根据需要进行频率调节，控制泵的流量和压力。
二、气动隔膜泵的结构图1. 泵体：气动隔膜泵的泵体材料通常采用不锈钢、合金钢、塑料等材料，既保证了泵的强度和耐腐蚀性，又能承受较高的压力。
2. 隔膜：隔膜是气动隔膜泵的核心部件，它是承载压缩空气作用下产生的推力和反作用力的部件，是泵体与泵腔的分隔物，其材质一般为橡胶或合成橡胶，具有弹性、耐腐蚀、耐高低温等优点。
3. 活塞：活塞是气动隔膜泵的重要部件之一，位于泵腔内，通过气压驱动隔膜产生吸入和排出作用，其材质为铝合金或不锈钢，具有较高的强度和硬度。
4. 吸液、排液阀：吸液、排液阀是气动隔膜泵的关键部件之一，其作用是控制泵腔内的流量、压力和方向，其特点是密封可靠、结构简单，材质一般为不锈钢或塑料。
5. 排气阀：排气阀是气动隔膜泵的重要部件之一，它与压缩空气进气相连，通过排气阀可以控制泵腔内的气压大小，从而实现泵的正常工作。
6. 流量调节阀：流量调节阀可以有效地调节气动隔膜泵的流量大小，从而满足不同工况下的需求，其结构一般为类似旋塞的形式。
7. 进出口：气动隔膜泵的进出口部分一般采用法兰连接形式，其材质一般为不锈钢、碳钢、铜等材质，大小和形式也根据不同的使用需求而定。
固瑞克Husky气动双隔膜泵工作原理及介绍
固瑞克Husky气动双隔膜泵工作原理及介绍固瑞克作为世界著名喷涂设备制造商，始建于1926年。
凭着对流体处理系统和组件领域的卓越能力，其产品被广泛用于种类繁多的流体和粘胶材料的输送计量、控制和供料。
这些材料主要在车辆润滑以及商业和工业领域。
而Husky双隔膜一直以来都是固瑞克代表产品之一。
固瑞克组成IPD Finishing 工业涂装PROProcess流体输送AFTDAFD&HPCF工业涂胶&重防腐LEDILE&PMG工业润滑CEDConstruction建筑涂装Industry工业级流体输送Sanitary卫生级流体输送工业级流体处理Husky 气动双隔膜泵Husky 桶式输送泵成套设备气动插桶输送泵Hydra-Clean 高压清洗机EP 系列软管泵气动和液压高压柱塞泵隔膜泵工作原理Husky AODD气动双隔膜泵浦易耗部件固瑞克Husky隔膜泵特点特点：PTFE/EPDM一体式膜片专利气阀技术设计简洁耐用，包括壳体在内只有13 个部件无死点无需供气润滑备用控制扩展接口外置式换向阀可快速装卸，实现在线更换–共4个固定螺栓外置式导向阀隔膜行程控制导向阀可在线直接装卸，维修快捷一次成型泵体框架坚固耐用，极大降低流体泄漏概率原装进口产品品质产自固瑞克Minneapolis工厂●在磨损性物料泵送场合，工作寿命远高于常规 PTFE膜片（20M vs 10M）● 降低膜片替换成本，减少停机次数● 符合FDA标准的膜片，可应用于卫生领域●膜片中间去除螺栓连接设计，不留任何让细菌滋生的空隙一体式膜片特点：Husky1050端口位置选择a. 停工损失（Downtime）占68%，b. 闲置费用（Spares）占9%，c. 维修费用（Installation/pares）占10%，d. 能耗费用（Energy Costs）占10%，e. 购买费用（Purchase Price）占3%固瑞克气动双隔膜泵在使用中的整个成本由5 个部分组成：对于泵用户来说，购买一台传统的隔膜泵要考虑到购买价格、停工期耗费、能源消耗、零部件成本和劳动力等成本。
双隔膜泵的工作原理
双隔膜泵的工作原理双隔膜泵是一种采用气动力驱动的蠕动泵，也被称为气动隔膜泵。
它是通过两个对称的隔膜来推动液体的一种泵。
下面将详细介绍双隔膜泵的工作原理。
1.工作原理：（1）泵体内外两个腔室分别由两个隔膜封闭，吸液腔A和排液腔B。
腔室与气室之间通过气阀隔离。
（2）气室通过气管道与压缩空气源相连，当压缩空气进入气室时，气室膨胀，压力增大，使液体从吸入口进入吸液腔，同步泵体内的隔膜也向排液腔移动。
（3）当压缩空气停止供给或由于气室内压力超过设定压力时，气室收缩，压力减小。
此时，隔膜泵体内的弹簧力与液体自身重力共同作用下，使液体从吸液腔B进入泵体之外的液体中，同步泵体内的隔膜也向吸液腔移动。
（4）反复以上步骤，液体随着隔膜的运动而被不断抽吸和排出，实现液体的输送。
2.工作特点：（1）隔膜泵的工作原理决定了它能够处理高粘度及固体颗粒含量的液体，甚至能够处理腐蚀性的液体。
（2）双隔膜泵的结构紧凑，容易维护，不需要额外的润滑系统，操作和维护简单。
（3）隔膜泵具有自吸功能，能够处理干抽空的情况，不会对泵体和液体造成损坏。
（4）由于采用气动驱动，泵的输出流量可以通过调节气源的压力来控制，实现流量的调节。
（5）双隔膜泵采用隔膜与环境完全隔离的结构，避免了泵体与液体的直接接触，从而避免了泄漏和污染。
3.应用领域：双隔膜泵广泛应用于化工、电子、陶瓷、石油、环保、医药、涂料、润滑油、食品、纸浆等领域。
它可以输送各种液体，包括强酸、强碱、有机溶剂、胶体液体、气液混合物、悬浮液体等。
由于其独特的工作原理和优越的性能，双隔膜泵成为许多工业生产中不可或缺的设备。
综上所述，双隔膜泵的工作原理是通过气动力驱动两个对称的隔膜运动，从而实现液体的抽吸和输送。
它的工作特点使得它在许多行业中得到广泛应用，并成为了一种可靠的液体输送设备。
气动隔膜泵中文范文
气动隔膜泵中文范文气动隔膜泵（Air Operated Diaphragm Pump）是一种利用压缩空气作为动力源的泵，被广泛应用于化工、石油、电力、冶金、制药、食品等行业中。
本文将从气动隔膜泵的工作原理、结构特点、应用领域以及优点等方面进行详细介绍。
一、气动隔膜泵的工作原理1.工作节律：气动隔膜泵的节律分为吸入节律和排出节律两个过程。
吸入节律：隔膜前行，形成负压，吸入物料；排出节律：隔膜后退，形成正压，将物料排出。
2.隔膜运动：气动隔膜泵的隔膜采用弹性材料制成，能够自动调节和平衡双向压力差，实现顺畅的隔膜运动。
3.密封性能：气动隔膜泵采用双向密封结构，能够有效避免泵内泵外的介质互相污染。
二、气动隔膜泵的结构特点1.耐腐蚀性能：气动隔膜泵的主要外壳采用耐腐蚀的材料制成，能够适应不同介质的输送需求。
2.自吸能力：气动隔膜泵的吸程较大，最高可达8m左右，能够满足多种要求。
3.能效高：气动隔膜泵的能效相对较高，能够实现物料的高效输送，提高工作效率。
4.成本低：由于气动隔膜泵无需电力驱动，只需采用压缩空气作为动力源，因此其运行成本相对较低。
5.维护简单：气动隔膜泵的结构相对简单，易于维护和保养，能够有效延长泵的使用寿命。
三、气动隔膜泵的应用领域1.化工行业：用于输送各类化工介质，如酸、碱、溶剂等。
2.石油行业：用于输送原油、石油产品等。
3.电力行业：用于输送循环水、废水等。
4.冶金行业：用于输送废水、矿渣浆等。
5.制药行业：用于输送药液、原料药等。
6.食品行业：用于输送各类食品原料、饮料等。
四、气动隔膜泵的优点1.节能环保：气动隔膜泵采用压缩空气作为动力源，无需电力驱动，能够节省能源并减少环境污染。
2.自动调节：气动隔膜泵内部的隔膜能够自动调节和平衡双向压力差，保证物料的顺畅输送。
3.安全可靠：气动隔膜泵采用双向密封结构，能够避免漏液和泄露，保证操作的安全性和可靠性。
4.适应性强：气动隔膜泵的材料选择多样，能够适应各种介质的输送，具有较强的适应性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动双隔膜泵概述及原理
一、气动双隔膜泵产品概述:
气动双隔膜泵型号有很多，其流体部件材质有：铝合金、球墨铸铁、聚丙烯、不锈钢隔膜泵等，隔膜根据不同膜片材质分别有：丁腈橡胶、氯丁橡胶、聚乙烯、三道橡胶、聚醚橡胶、氟橡胶、聚四氟乙烯、聚二氟乙烯，以满足不同液体介质的需要。
二、气动双隔膜泵工作原理:
气动双隔膜泵工作原理是在双隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入中间体后，推动两个工作腔内的隔膜，驱动连杆联结的隔膜同步运动。
与此同时，另一工作腔中的气体则从其隔膜的背面排出泵外。
当活塞达到行程终点，配气阀机构则自动的将压缩空气引入另一工作腔，推动隔膜泵朝反向运动，这样就形成了两个隔膜的同步往复运动。
每个工作腔中又设置两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。
与其他气动双隔膜泵最明显的不同在于配气阀结构。
气动双隔膜泵配气阀结构取消了传统的“O”型环和柱形阀结构的配气阀。
采用三向先导式，消除了阀死点和泵停机现象。
提供了正确可靠的换向信号来避免停机和更快换向使泵具有更大的流量，提供了输送性能使脉冲更小，流动更稳。
气动双隔膜泵设计简单、高可靠的空气换向阀，能保证不停机而发生昂贵的停工费用，所有空气阀部件可在不拆开流体部分的情况下进行更换。
铝质部件经特殊处理能抵御不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐用，不易损坏，无需润滑，保证气路畅通，换向灵活。
三、气动双隔膜泵主要用途:
1.化工业：酸、碱、溶剂、悬浮物、分散体系。
2.石化业：原油、稠油、油脂、泥浆、污泥等。
3.涂料业：树脂、溶剂、着色剂、油漆等。
4.日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
5.陶瓷业：泥浆、陶浆、石灰浆、陶土浆。
6.采矿业：煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等。
7.水处理：石灰浆、软性沉淀物、污水、化学品、废水。
8.食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
9.饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
10.医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各种药品料液。
11.造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
12.电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
13.纺织液：染料化学品、树脂、胶等。
14.建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
15.汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳漆、清漆、清漆添加剂、脱脂液、油漆等。
16.家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
17.冶金、铸造和染色业：金属浆、氢氧化物和碳化物浆、灰尘洗涤浆等。
