DCDC升压变换器芯片的误差放大电路与振荡电路模块设计
重庆大学本科学生毕业设计（论文）DCDC升压变换器芯片的误差放大电路与振荡电路模块设计学生：马娟学号：********指导教师：***专业：电子科学与技术重庆大学光电工程学院二O一一年六月Graduation Design(Thesis) of Chongqing UniversityDesign of Error Amplifier and Oscillation circuit for DCDC Boost Converter ChipUndergraduate: Ma JuanSupervisor: Prof. Yu HuaMajor: Electronic Science and TechnologyCollege of Optoelectronic EngineeringChongqing UniversityJune 2011摘要随着无线网络通讯技术的快速发展，DCDC变换器在远程操控和数字通讯领域也有着广泛的应用，因而DCDC变换器技术也得到了更多的要求。
而高频率、高功率密度、小尺寸、反应迅速、高可靠性和多元化成为了DCDC变换器的发展趋势。
本文主要对固定频率DCDC变换器的两个核心电路模块误差放大器和振荡电路进行分析和设计。
该误差放大器的共模输入电压为 1.0V～2.6V，而开环增益达到80dB，相位裕度为60°，单位增益带宽达到2MHz。
振荡电路的输入电压为4V～6V,要求产生矩形脉冲和三角波信号，其频率为1.0MHz。
本文首先介绍了DCDC变换器的四种拓扑结构：Buck变换器、Boost变换器、Buck-Boost变换器和Cuk变换器，然后详细阐述了本次设计的DCDC升压变换器的误差放大器和振荡电路模块的基本原理和架构。
误差放大器包括差分放大电路，恒定跨到电路，共源共栅电路和频率补偿电路，而振荡电路主要包括RC环形多谐振荡器，方波产生电路和三角波产生电路。
电路采用2.0µm CMOS工艺参数模型进行设计，采用ORCAD软件对电路进行设计仿真，并确定各个器件的参数，以达到性能指标，然后采用Tanner Tools v13.1版图软件进行版图设计和后仿真。
高精度误差放大器的研究 毕业论文

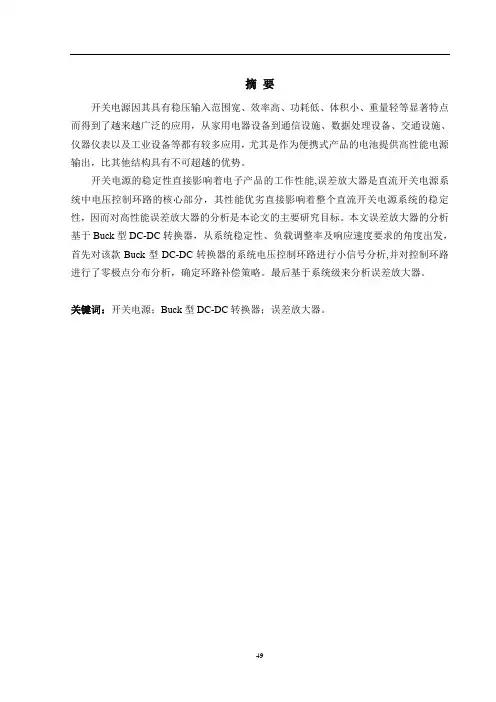

摘要开关电源因其具有稳压输入范围宽、效率高、功耗低、体积小、重量轻等显著特点而得到了越来越广泛的应用，从家用电器设备到通信设施、数据处理设备、交通设施、仪器仪表以及工业设备等都有较多应用，尤其是作为便携式产品的电池提供高性能电源输出，比其他结构具有不可超越的优势。
