单晶炉的机械结构与维修研讨

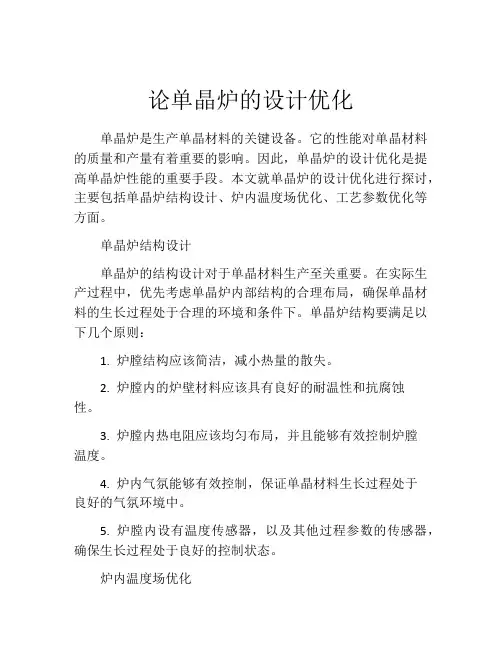

论单晶炉的设计优化
论单晶炉的设计优化单晶炉是生产单晶材料的关键设备。
它的性能对单晶材料的质量和产量有着重要的影响。
因此，单晶炉的设计优化是提高单晶炉性能的重要手段。
本文就单晶炉的设计优化进行探讨，主要包括单晶炉结构设计、炉内温度场优化、工艺参数优化等方面。
单晶炉结构设计单晶炉的结构设计对于单晶材料生产至关重要。
在实际生产过程中，优先考虑单晶炉内部结构的合理布局，确保单晶材料的生长过程处于合理的环境和条件下。
单晶炉结构要满足以下几个原则：1. 炉膛结构应该简洁，减小热量的散失。
2. 炉膛内的炉壁材料应该具有良好的耐温性和抗腐蚀性。
3. 炉膛内热电阻应该均匀布局，并且能够有效控制炉膛温度。
4. 炉内气氛能够有效控制，保证单晶材料生长过程处于良好的气氛环境中。
5. 炉膛内设有温度传感器，以及其他过程参数的传感器，确保生长过程处于良好的控制状态。
炉内温度场优化单晶炉生产过程中，温度场分布情况影响着单晶材料的质量和产量。
因此，在单晶炉的设计优化过程中，优化炉内温度场分布是非常关键的。
优化炉内温度场分布的方法主要有以下两种：1. 建立数学模型，通过计算得出炉内温度分布情况，并进行优化。
2. 借助现有的实验数据，将温度场分布情况绘制成图形，并以此为依据进行优化设计。
工艺参数优化在单晶炉生产过程中，除了上述两个方面之外，工艺参数的选取也对单晶材料的质量和产量有着重要的影响。
根据熔体的特性和生长过程的特点，对熔体内的温度、流动情况和压力等工艺参数进行优化，通过实验和理论计算，确定合理的共振炉、热量补偿和温度梯度等工艺参数，以实现单晶材料的高效生长。
总之，针对单晶炉的设计优化，需要综合考虑多个方面，以求最终的优化效果。
在实践中，我们还需要不断探索创新，借助现代科技手段和完善的管理方式，确保单晶炉的质量和效率稳步提升，为单晶材料的生产提供有力保障。
单晶炉培训总结
单晶炉培训总结单晶炉是一种用于生产单晶材料的设备。
它通过高温熔融和凝固的过程，将多晶材料转变为单晶材料。
单晶材料在电子、光电、光学等领域具有广泛的应用，因此单晶炉的培训显得尤为重要。
单晶炉培训的目的是使学习者了解单晶炉的工作原理、操作方法以及安全注意事项，掌握单晶材料的生产工艺和相关技术。
在单晶炉培训中，学习者首先需要了解单晶炉的基本结构和工作原理。
单晶炉由炉体、加热装置、温度控制系统、晶体生长装置等部分组成。
炉体是单晶炉的外壳，起到保温和隔热的作用。
加热装置通常采用电加热，可以提供高温环境。
温度控制系统可以实时监测和调节炉内温度，确保温度稳定。
晶体生长装置是单晶炉的核心部分，它通过熔融和凝固的过程，将多晶材料转变为单晶材料。
晶体生长装置通常由炉膛、炉管、炉底和移动机构等部分组成。
在晶体生长过程中，需要控制炉内温度梯度、气氛、压力等参数，以获得高质量的单晶材料。
在单晶炉培训中，学习者需要学习单晶炉的操作方法和技巧。
首先是炉体的操作，学习者需要了解如何正确开启和关闭炉体，如何调节炉内温度和炉壁温度。
其次是加热装置的操作，学习者需要了解如何设置加热功率和加热时间，以及如何调节加热速度和加热均匀度。
此外，学习者还需要学习如何正确操作晶体生长装置，包括装载晶体原料、设置晶体生长参数、监测晶体生长过程等。
在单晶炉培训中，学习者还需要了解单晶材料的生产工艺和相关技术。
单晶材料的生产过程包括晶体生长、晶体切割、晶体抛光等步骤。
学习者需要了解每个步骤的原理和操作方法，掌握单晶材料的生产流程。
同时，学习者还需要学习单晶材料的性能测试和分析方法，以确保产品质量。
在单晶炉培训中，学习者还需了解单晶炉的安全注意事项。
单晶炉操作涉及高温、高压等危险因素，学习者需要了解如何正确佩戴个人防护装备，如何避免烫伤和火灾等事故。
此外，学习者还需了解单晶炉的维护和保养方法，以延长设备的使用寿命。
通过单晶炉培训，学习者能够掌握单晶炉的工作原理、操作方法以及安全注意事项，了解单晶材料的生产工艺和相关技术。
单晶炉结构调研报告
单晶炉结构调研报告【摘要】本文以单晶炉结构为研究对象，进行了调研分析。
首先介绍了单晶炉的概念和用途，然后对单晶炉的结构进行了详细的解析，包括炉体、炉膛、加热系统、温度控制系统等。
接着，通过对国内外单晶炉结构的比较，总结了其发展趋势和存在的问题，并提出了改进和优化的建议。
最后，对单晶炉结构的发展前景进行了展望。
【关键词】单晶炉、结构、调研、发展趋势、问题、优化建议、前景展望1.引言单晶炉是用于制备单晶材料的关键设备，其结构设计对材料的品质和产量具有重要影响。
本文对单晶炉结构进行了调研分析，旨在为单晶炉的改进和优化提供参考依据。
2.单晶炉的概念和用途单晶炉是一种用于制备单晶材料的专用炉，广泛应用于半导体、光电子、材料科学等领域。
其主要作用是提供恒定的温度环境，保证材料的均匀加热和生长。
3.单晶炉的结构解析3.1 炉体单晶炉的炉体一般由高温抗氧化性能良好的材料构成，如石墨、高纯度陶瓷等。
炉体应具备稳定的结构和优良的隔热性能，以提供良好的工作环境。
3.2 炉膛单晶炉的炉膛是材料生长的空间，其形状和尺寸需要根据具体材料的要求进行设计。
炉膛材料应具备高温耐热、耐腐蚀等特性，以确保材料的生长质量和产率。
3.3 加热系统单晶炉的加热系统通常由加热元件和温度传感器组成。
加热元件一般采用电阻加热或电感加热，其目标是提供恒定的加热功率和均匀的温度分布。
温度传感器用于实时监测和控制炉膛温度。
3.4 温度控制系统单晶炉的温度控制系统通常由温度控制器和温度调节装置组成。
温度控制器负责接收温度信号，并根据设定值进行调节。
温度调节装置则根据控制信号，对加热系统进行实时调节，以实现温度的精确控制。
4.国内外单晶炉结构比较通过对国内外单晶炉结构的比较，发现其在炉体、炉膛、加热系统和温度控制系统等方面存在一些差异。
其中，国外单晶炉结构在炉体材料和隔热性能方面较为先进，而国内单晶炉在温度控制系统的精确性和稳定性方面有所优势。
5.存在的问题与优化建议根据调研结果，发现当前单晶炉结构存在一些问题，如炉体隔热性能不足、温度控制不精确等。
单晶炉资料范文范文
单晶炉资料范文范文单晶炉是现代工业生产中的一项重要设备，具有高效、精确的特点，在许多行业中都有广泛应用。
单晶炉技术是一种通过控制熔融的材料在特定温度条件下逐渐形成单晶体的方法。
下面是一份关于单晶炉的资料范文，详细介绍了单晶炉的原理、结构和应用。
单晶炉（Monocrystalline Furnace）是一种利用溶液的化学性质和温度控制来合成单晶体的设备。
其工作原理是通过控制熔融的材料在特定温度条件下逐渐形成单晶体。
单晶炉可以用于生产各种单晶材料，例如硅片、蓝宝石、锗单晶等。
单晶炉的结构一般包括炉体、温度控制系统、搅拌装置、冷却系统等组成部分。
炉体是单晶炉的主体，通常由石英、陶瓷等材料制成，具有良好的耐高温性能。
温度控制系统用于控制单晶炉的工作温度，保证单晶材料的生长质量。
搅拌装置用于搅拌熔融的溶液，防止其中的杂质和气泡对单晶材料的生长产生不良影响。
冷却系统则用于对熔融材料进行降温，使其逐渐形成单晶体。
单晶炉广泛应用于半导体、光电子、光学、化学等领域。
在半导体领域，单晶炉用于制造硅片，是IC芯片生产过程中的关键设备。
硅片是集成电路的基础材料，单晶炉通过高温熔融和凝固技术，将硅材料逐渐生长成为单晶体，再通过切割和加工，制成晶圆用于芯片制造。
在光电子和光学领域，单晶炉用于制造蓝宝石和其他光学单晶材料，用于制造高亮度LED和激光器等器件。
在化学领域，单晶炉用于合成有机无机杂化材料和无机单晶材料，用于研究材料的结构和性质。
单晶炉的主要优点是生产效率高和生长质量好。
由于单晶炉可以通过控制温度和其他条件，使得单晶材料在特定方向上逐渐生长，因此可以实现高效的生产。
其次，单晶炉可以消除晶界和颗粒间的结构缺陷，使得单晶材料具有良好的物理和化学性质。
此外，单晶炉还可以通过控制溶液的成分和掺杂，制备出特定性能的单晶材料，满足不同领域的需求。
然而，单晶炉也存在一些挑战和限制。
首先，单晶炉的设备成本和运行成本较高，需要高温、高压和复杂的控制系统。
单晶炉设备维修工工作总结
单晶炉设备维修工工作总结一、工作概况。
咱干单晶炉设备维修这工作啊，可老有挑战性了。
单晶炉这玩意儿那可是相当精密的设备，就像一个娇贵的小宝贝一样。
咱每天的工作呢，就是围着这个小宝贝转，要保证它随时都能正常工作。
这工作啊，就像是一场和故障的战斗。
有时候设备突然出毛病了，那咱就得像超级英雄一样，立刻冲上去。
不管是白天还是晚上，只要设备一声“咳嗽”，咱就得赶到现场。
就说上次吧，大半夜的，电话铃一响，说设备出问题了。
我那困劲儿一下子就没了，赶紧套上衣服就往车间跑。
到了那儿一看，原来是一个小零件有点磨损，差点就影响了整个生产流程。
我这心里就想啊，还好来得及时，不然这损失可就大了。
二、维修技能的提升。
干这行久了，技能那肯定是得不断提高的。
刚接触单晶炉设备维修的时候，我就像个啥都不懂的小菜鸟。
那些复杂的线路啊，精密的部件啊，看着就头疼。
但是呢，咱不怕困难呀。
我就跟着老师傅们学，他们怎么操作我就怎么学，他们说的每一个小窍门我都记在小本本上。
慢慢地，我开始自己动手解决一些小故障了。
从最开始换个简单的螺丝，到后来能自己排查复杂的电路问题，这个过程就像升级打怪一样，可带劲了。
而且每次解决一个新的故障，我就觉得自己又厉害一点了。
就像学会了一个新的魔法一样，下次再遇到类似的问题，我就可以轻松搞定了。
为了提高自己的维修技能，我还自己找了很多相关的资料来看。
那些专业的书籍和网上的教程就像我的宝藏一样。
有时候遇到不懂的地方，我就和同行的朋友们聊天，互相交流经验。
这就像我们一起组队打BOSS，大家分享各自的攻略，然后一起变得更强大。
三、与团队的合作。
咱这工作可离不开团队啊。
单晶炉设备维修不是一个人能搞定的事儿。
我和我的小伙伴们就像一个大家庭一样。
我们互相帮忙，互相支持。
比如说，有一次设备出现了一个大故障，我自己捣鼓了半天也没弄好。
这时候我的一个同事过来了，他看了看情况，然后和我一起研究。
他从他的角度提出了一些想法，我从我的角度也提供了一些思路。

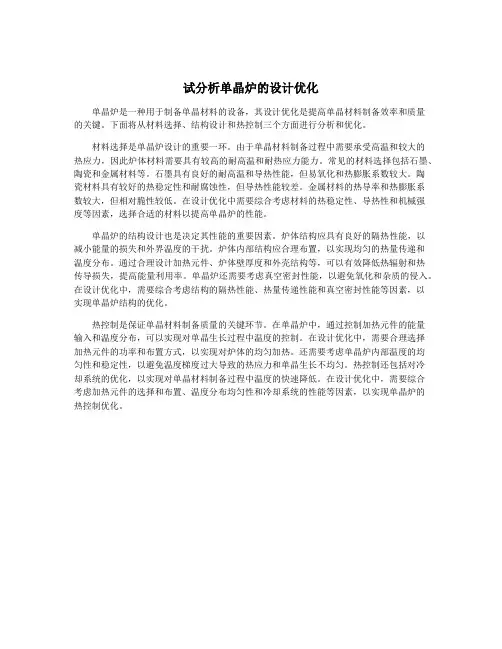

试分析单晶炉的设计优化
试分析单晶炉的设计优化单晶炉是一种用于制备单晶材料的设备，其设计优化是提高单晶材料制备效率和质量的关键。
下面将从材料选择、结构设计和热控制三个方面进行分析和优化。
材料选择是单晶炉设计的重要一环。
由于单晶材料制备过程中需要承受高温和较大的热应力，因此炉体材料需要具有较高的耐高温和耐热应力能力。
常见的材料选择包括石墨、陶瓷和金属材料等。
石墨具有良好的耐高温和导热性能，但易氧化和热膨胀系数较大。
陶瓷材料具有较好的热稳定性和耐腐蚀性，但导热性能较差。
金属材料的热导率和热膨胀系数较大，但相对脆性较低。
在设计优化中需要综合考虑材料的热稳定性、导热性和机械强度等因素，选择合适的材料以提高单晶炉的性能。
单晶炉的结构设计也是决定其性能的重要因素。
炉体结构应具有良好的隔热性能，以减小能量的损失和外界温度的干扰。
炉体内部结构应合理布置，以实现均匀的热量传递和温度分布。
通过合理设计加热元件、炉体壁厚度和外壳结构等，可以有效降低热辐射和热传导损失，提高能量利用率。
单晶炉还需要考虑真空密封性能，以避免氧化和杂质的侵入。
在设计优化中，需要综合考虑结构的隔热性能、热量传递性能和真空密封性能等因素，以实现单晶炉结构的优化。
热控制是保证单晶材料制备质量的关键环节。
在单晶炉中，通过控制加热元件的能量输入和温度分布，可以实现对单晶生长过程中温度的控制。
在设计优化中，需要合理选择加热元件的功率和布置方式，以实现对炉体的均匀加热。
还需要考虑单晶炉内部温度的均匀性和稳定性，以避免温度梯度过大导致的热应力和单晶生长不均匀。
热控制还包括对冷却系统的优化，以实现对单晶材料制备过程中温度的快速降低。
在设计优化中，需要综合考虑加热元件的选择和布置、温度分布均匀性和冷却系统的性能等因素，以实现单晶炉的热控制优化。
试分析单晶炉的设计优化
试分析单晶炉的设计优化单晶炉是用于生产单晶材料的重要设备，其设计优化对于提高单晶材料的质量和生产效率具有重要意义。
本文将从炉体结构、加热方式、气氛控制等方面对单晶炉的设计优化进行分析。
炉体结构是单晶炉设计的关键因素之一。
对于炉体结构的优化，主要是在保证单晶材料的均匀生长和降低杂质的掺入方面进行改进。
一般而言，单晶炉的炉体都是采用石墨材料制成，这是因为石墨具有良好的导热性能和化学稳定性。
由于石墨材料本身存在有害气体的释放，容易对单晶材料产生负面影响。
在设计中需要考虑采用导热性能更好、无害气体释放的新型材料，以提高单晶材料的纯度和质量。
加热方式也是单晶炉设计的重要考虑因素之一。
当前常用的加热方式包括辐射加热和感应加热两种方式。
辐射加热通常采用电阻丝或电石墨等材料作为加热元件，通过加热元件产生的热辐射来加热单晶材料。
感应加热则是利用感应加热炉产生的交变磁场，使导体内部产生涡流并产生热量。
在设计中，可以通过优化加热元件的材料、布局和参数来提高加热效率和均匀性。
还可以考虑采用组合加热方式，例如结合辐射和感应加热，以综合提高加热效果。
气氛控制也是单晶炉设计的关键环节之一。
气氛控制的主要目的是保证单晶材料在生长过程中处于合适的环境中，以防止杂质的掺入和单晶材料的氧化。
在设计中，可以通过引入惰性气体或控制气氛中的气体成分来实现气氛控制。
使用氮气作为惰性气体，可以有效减少杂质的掺入。
通过控制氧气的含量和压力，可以有效控制单晶材料的氧化程度，提高单晶材料的质量。
还可以考虑引入真空技术，以进一步提高气氛控制的精度。
真空技术可以减少气氛中的杂质和氧气含量，提高单晶材料的纯度和质量，并且可以减少杂质的挥发和背面扩散现象。
单晶炉的自动化控制也是设计优化的重要考虑因素之一。
单晶材料的生长过程需要精确的控制参数和步骤，而自动化控制系统可以实时监测和调节控制参数，使得生长过程更加稳定和可控。
在设计中可以考虑引入传感器、PLC控制系统等自动化设备，以提高生产过程的稳定性和效率。
试分析单晶炉的设计优化
试分析单晶炉的设计优化单晶炉是一种用于生产单晶材料的设备，它的设计优化直接决定了单晶的质量和产量。
单晶炉的设计优化需要考虑多方面的因素，下面将从炉体、炉具、加热方式、气氛控制等方面探讨单晶炉的设计优化。
1. 炉体的设计优化炉体是单晶炉的主体结构，负责提供加热和温度控制的环境，因此炉体的设计优化至关重要。
炉体的设计应该考虑以下几个方面：(1) 保持温度均匀为了使单晶结构均匀，炉体内的温度必须保持均匀。
为此，可以在炉体内添加隔板，以把炉体分为若干独立的区域，进行单独的控制。
此外，还可以添加多个加热区，以获得更精确的温度控制。
(2) 提高温度控制能力为了获得更高的温度控制能力，炉体可以采用多层结构设计，并在不同层中放置热电偶进行实时温度监测，从而提高温度控制的精度。
(3) 耐高温耐腐蚀单晶生长过程中要求炉体内气氛环境纯净，在高温和腐蚀性气氛下长期使用下，炉体材料需要耐高温、耐腐蚀，常用的耐腐蚀材料如石墨、氧化锆等。
炉具是单晶炉的核心部件，炉具中的单晶生长。
因此，在设计上必须严格按照生长单晶材料的需要进行设计。
炉具的设计应该考虑以下几个方面：(1) 良好的热传导性能炉具材料应具有良好的热传导性能，以便在整个晶体收缩过程中均匀传输热量。
(2) 适当的热膨胀率在单晶生长的整个过程中，炉具应具有适当的热膨胀率，以避免产生应力和变形。
(3) 抽取方式的优化抽取方法是炉具设计优化的一个重要方面。
炉具的抽取可以采用拉升或冷却系统等方法。
需要注意控制晶体生长速度，防止晶体因过快收缩而产生裂纹。
加热方式直接决定了单晶的生长速度和质量，因此必须进行合理的设计优化。
加热方式的设计应该考虑以下几个方面：(1) 应根据材料物性设计加热类型不同的材料具有不同的加热特点，应根据材料物性选择合适的加热方式。
常用的加热方式包括直接阻燃加热、感应加热、光学加热、辐射加热等。
(2) 加热区的优化为了获得更高的加热效率和精度，可以将加热区分成若干独立部分，对每个区域进行独立控制和监控，以便根据实际情况进行调整。
试分析单晶炉的设计优化
试分析单晶炉的设计优化
单晶炉是一种用于制备高质量单晶材料的关键设备，广泛应用于半导体、光电子、生物医学等领域。
在单晶炉的设计和优化方面，主要考虑以下几个方面：
1. 炉体结构：单晶炉的炉体结构应具有优良的热稳定性和机械稳定性，保证在高温下不会发生形变或破裂，同时能够承受复杂的载荷。
2. 发热元件：单晶炉的发热元件通常采用电阻加热或石墨加热，其设计应考虑到能量损失、热均匀性和寿命等因素。
同时，为了减少元件对单晶生长的干扰，发热器材料应具有较低的化学反应性和氧化性。
3. 气流控制：在单晶炉的运行过程中，需要对气体流动进行精确控制，以保证单晶材料的生长质量。
炉内气体流动的设计应考虑到炉内气体的流量、流速、温度和压力等因素，以确保气流对单晶的影响最小化。
4. 温度控制：单晶炉的温度控制是制备高质量单晶的关键因素之一。
温度控制需要考虑到炉内的热传导效应、热反射效应、辐射效应等因素，以保证单晶在生长过程中的温度分布均匀性和稳定性。
5. 晶体室密封性：为了保证单晶生长过程的稳定性和无菌性，单晶炉的晶体室需要具备良好的密封性，以防止外界气体或微生物的侵入。
试分析单晶炉的设计优化
试分析单晶炉的设计优化单晶炉是用于生产单晶材料的设备，是半导体制造过程中最关键的设备之一，其设计优化对于提高单晶产品的质量和生产效率具有重要意义。
本文将从设备结构、热传导、气流流动和温度控制等方面，对单晶炉的设计优化进行分析。
设备结构的设计优化是单晶炉设计的基础。
单晶炉通常由炉体、加热系统、保温系统和气氛控制系统等组成。
炉体结构的合理设计可以提高能量利用率，并减少能耗。
采用多层隔热材料和外包层，可以降低炉体的热损耗，改进保温性能。
为了避免杂质的混入，炉体应具备良好的密封性能。
在设备安全性方面，单晶炉应考虑人机工程学的设计原则，如便于操作、维护和清洁等。
热传导是单晶炉设计的重要考虑因素。
单晶炉的加热系统通常采用电阻加热丝或者辐射式加热器。
优化加热系统的设计，提高加热效果是降低能耗的关键。
为了提高加热速度和效率，可以考虑采用多区域控制、线性电源和可变电流等技术。
合理设计热辐射和对流传热系统，如炉内温度分布均匀性及对流通道的设计等，能够提高加热均匀性，使材料的成分和结构均匀性得到提高。
气流流动是单晶炉设计中需要考虑的重要参数。
气氛控制是单晶炉生长过程中不可忽视的一部分。
设计合理的气氛控制系统能够控制杂质气体和湿度的含量，提高单晶生长的质量。
为了减小气流对单晶生长的干扰，炉内需要设计合理的气流流动分布，避免气体涡流的产生，并保持恒定的气体流速。
为了避免杂质的混入，需要设计合理的气体进出口、过滤系统和排气系统，保证气氛控制的稳定性。
温度控制是单晶炉设计的关键要素。
温度对单晶生长过程中的各个参数有着重要的影响。
为了保证材料的质量和产品的稳定性，需要设计合理的温度控制系统。
炉内的温度传感器的选择和布置要合理，以确保温度传感器能够准确测量炉内的温度。
应采用先进的控制算法，实现对温度的精确控制。
在这一过程中，应考虑到加热功率、温度传感器响应时间等因素，并进行合理的调整和补偿。
为了提高温度均匀性，需要设计合理的温度分布和温度梯度。
直拉单晶炉设备简介结构
6
1961年，在中国科学院半导
体物理所林兰英院士的亲自指
导下，北京机械学院工厂（西
安理工大学工厂的前身）的技
术人员与半导体物理所的技术
人员共同研制出了我国第一台
人工晶体生长设备，TDK-36
型单晶炉，并且成功拉制出了
我国第一根无位错的硅单晶，
单晶质量接近当时的国际先进
水平。
整理课件
7
整理课件
8
20世界80年代后期，我国半导体材料工业迅速 发展，国内半导体材料制造厂家大量引进美国 KAYEX CG3000型软轴提拉单晶炉。为满足我国半 导体材料工业不断发展的需要，1988年西安理工大 学工厂承担了国家七五科技攻关项目，研制成功了 TDR－62系列软轴单晶炉
整理课件
5
国内最早生产直拉单晶炉的专业厂家是西 安理工大学工厂，该厂技术力量雄厚，机加工能 力很强，从事直拉单晶炉主要有TDR-70、TDR80、TDR-90、TDR-120等多种炉型。其中， TDR-120炉是2007年面世的，设计装料量120kg， 实现了全过程自动控制，设计上有较大的改进。
整理课件
服务中心。
整理课件
16
生产基地位于宁夏国家 级工业开发区石嘴山市，生 产车间包括金属加工车间、 产品总装调试车间、硅单晶 炉、铸锭炉试机车间、电气 组立车间以及石英坩埚生产 线车间。主要的检验、检漏 设备从德国引进。加工设备 有数控加工中心，龙门刨床， 龙门铣床，立车，镗床，油 压机，抛光机及各种通用机 床加工，焊接设备有自动氩 弧焊机，埋弧焊机等。
整理课件
9
TDR－62系列软轴单晶炉,投料量增至30kg， 拉制单晶直径125mm。该炉采用软轴提拉机构,大大 降低了设备高度。等径控制采用IRCON光学高温计、 计算机对直径信号进行控制。我国区熔硅单晶的发 展也非常快,特别是75~100mm区熔硅单晶的需求量 在不断上升，为此，1989年年我们研制成功TDLFZ35型区熔炉。
单晶炉炉盖结构
单晶炉炉盖结构
单晶炉炉盖结构是单晶生长过程中至关重要的组成部分。
它承担着保持高温稳定环境、控制气氛和防止杂质进入的重要功能。
下面将从多个角度来探讨单晶炉炉盖结构的特点和作用。
单晶炉炉盖结构需要具备良好的耐高温性能。
在单晶生长过程中，炉膛内需要维持较高的温度，以便使单晶材料能够均匀生长。
因此，炉盖材料必须能够承受高温环境下的热膨胀和热应力，同时保持结构的稳定性，确保炉膛内的温度分布均匀。
炉盖结构还应具备良好的气密性。
在单晶生长过程中，炉膛内的气氛需经过精确控制，以保证单晶材料的纯度和质量。
炉盖结构需要确保炉膛内的气氛不受外界杂质的污染，同时能够防止炉膛内的气体泄漏，保持良好的气密性。
炉盖结构还需具备较强的机械强度和稳定性。
单晶生长过程中，炉盖需要承受来自炉膛内部的压力和应力，同时保持稳定的形状和结构。
因此，炉盖结构通常采用高强度的材料，并通过合理的设计和加固措施来确保其机械性能和稳定性。
炉盖结构还需要考虑操作的便捷性和安全性。
在单晶生长过程中，炉盖需要经常进行开启和关闭，以便对炉膛内的单晶进行观察和维护。
因此，炉盖结构的设计应考虑到操作的方便性，并确保在打开和关闭时能够有效地保护操作人员的安全。
单晶炉炉盖结构在单晶生长过程中起着至关重要的作用。
它不仅需要具备耐高温、良好的气密性和机械强度，还需要考虑操作的便捷性和安全性。
通过合理的设计和优质的材料选择，可以确保单晶炉炉盖结构的稳定性和可靠性，进而提高单晶生长的效率和质量。
试分析单晶炉的设计优化
试分析单晶炉的设计优化单晶炉是一种用于单晶材料制备的专用设备，其设计优化对于提高材料制备的质量和效率至关重要。
在本文中，我们将试分析单晶炉的设计优化，探讨如何通过改进设备设计来实现更高的生产效率和更好的产品质量。
单晶炉的设计优化需要考虑炉体结构和加热系统。
炉体的材料和结构对于保持温度稳定性和减少能量损耗至关重要。
传统的单晶炉一般采用石墨或石英作为炉体材料，这些材料可以在高温下保持稳定性，并且具有良好的导热性能。
设计优化需要考虑更先进的材料，比如碳化硅陶瓷，它具有更高的耐高温性能和导热性能，可以减少能量损耗并提高加热效率。
单晶炉的加热系统也需要经过优化。
传统的单晶炉一般采用电阻加热或感应加热来提供加热能量，这些方式都有其局限性，比如电阻加热需要大量的能量，并且加热均匀性不高，感应加热存在功率损耗和加热效率较低的问题。
设计优化需要考虑更先进的加热方式，比如激光加热或等离子体加热，这些技术可以提供更高的加热效率和更好的加热均匀性，从而提高材料制备的效率和质量。
单晶炉的温度控制系统也需要经过优化。
温度对于单晶材料的制备至关重要，温度过高或过低都会对材料的性能产生不良影响。
传统的温度控制系统一般采用PID控制器来实现温度的稳定控制，设计优化需要考虑更先进的控制算法，比如模糊控制或神经网络控制，这些算法可以更精确地控制温度，并且更快地响应温度变化，从而提高材料的制备质量。
单晶炉的真空系统也需要进行设计优化。
单晶材料的制备一般需要在高真空环境下进行，这就需要一个高效稳定的真空系统来提供持续的真空环境。
传统的真空系统一般采用机械泵和分子泵来提供真空，这些系统存在能耗高和维护成本高的问题。
设计优化需要考虑更先进的真空系统，比如离子泵和一体式真空系统，这些系统可以提供更高的真空度和更低的能耗，从而降低制备成本。
单晶炉的安全系统也需要进行设计优化。
高温和高压环境下的工作对于设备的安全性提出了更高的要求，传统的安全系统一般采用传感器和隔离阀来实现安全保护，这些系统存在响应速度慢和可靠性低的问题。
单晶炉维护与修理
单晶炉维修和保养规程一、坩埚轴驱动部件的维修：坩埚轴驱动部件是设备的核心部件，要求各种精度都比较高，要加强维护，坩埚轴是多晶硅料的支撑轴，其精度高，工艺复杂，应重点维护。
1、要经常检查其冷却水的情况，以免因冷却水不充分而被烧坏，拆下后需垂吊放置；2、坩埚轴驱动装置的导柱及直线运动轴承是关键的导向元件，应妥善维护，导柱须保持清洁，严禁灰尘、杂物附着，定期涂抹油脂，以防绣蚀。
直线轴承出厂时已作充分润滑，必要时每隔一年加注锂基润滑脂一次，加油时，松开油盖，提起油封，推出轴承，认真清洗后方可注入新油（见附图 9），发现导柱与轴承间有研损时，应将轴承微转一角度，使滚珠避开研损痕迹，以确保平衡运行。
导柱与轴承是配套装配的，请勿装错；3、滚珠丝杆精密杆付、涡轮、齿轮等传动部件，应经常保持清洁、润滑，严禁灰尘等脏物污染，以免零件损坏和失灵；4、坩埚轴快速升降传动涡轮，每两个月打开润滑孔在涡轮齿面上润锂基润滑脂一次，请定时清除波纹管中的杂物；二、谐波减速器的维修（见附图M11 ）谐波减速器是由波发生器所产生的机械波，通过柔性齿轮变形，从而产生齿间相对位移而达到传动目的的一种大减速比减速机构，使用中一般不加油，不必拆卸，在必要时，拆后装配务必将个零件清洗干净，其轴承内应涂 201 润滑脂，齿面应加7011 特钟脂；三、籽晶提拉部件的维修（见附图M17 ，M18 ）1、籽晶提拉部件是单晶炉的关键部件，卷轮箱是核心部分，上面设有观察孔，用来观察内部卷轮及软轴钢丝绳的工作情况，卷轮箱左端联有超限位箱，用来保护卷轮箱不会因其超程而被损坏，卷轮箱的右端由双级减速器传递转知距，减速箱内的涡轮涡杆传动件，每三个月加注适量润滑油；2、不锈钢丝软轴定额承载150Kg ，每次开炉后，应检查承重头部钢丝绳是否烧损，如有烧损应将烧损部分及时去掉，外层编织层拉紧并打个节扣（有条件的可用氩弧焊封头），一根钢丝绳可供几次修整使用，但每次修整后，都应核实所剩钢丝绳长度是否能满足使用要求，否则应更换新的软轴钢丝绳；3、卷轮箱内的调整螺母（铜螺母）不得随意拆动，以免影响软轴的对中，如果必须要拆卸时，装时一定要认真调整，最终保证软轴读中，软轴钢丝绳在保管、使用、维修安装中不准造成任何死弯现象，否则在运行中会引起抖动；四、水冷系统的维修每次装炉前要检查各水路是否畅通，关键部位的水温巡检传感器安装是否正常，拉单晶时，当水压报警时要及时处理，如有漏水时要及时采取措施，当发现结垢时，应先用醋酸进行除垢，然后用清水冲洗，最后用压缩空气吹尽余物；五、隔离阀的维修每次装炉前都要检查阀口密封圈是否完好，检查隔离阀操作是否轻松、无卡滞，如发现问题应及时排除；六、管道的维修真空管道是联接主机与真空泵的通道，真空管道能否完好工作直接影响着设备的正常工作，因此，也应重视这方面的维护，除尘器中的过滤网每 2-3 炉清理一次，抽气管道每 1 炉清理一次，管道的温升直接影响着泵的寿命、抽气速率及密封圈的寿命，应经常检查管道的冷却水，保证畅通；单晶炉常见故障现象、原因及排除方法故障现象产生原因排除方法1、真空密封室密封不良1、对真空室进行分段检验确定漏点，2、球阀处密封松动或损坏进行排除；（磁流体密封处加注磁液）1真空抽不到指标3、真空泵有故障2、调整球阀或更换密封圈；3、参阅真空泵说明书；1、丝杆、螺母有污物，润滑不1、清洗丝杆丝母，加润滑油；良；2、调整电磁离合器，控制间隙至2、电磁阀离合器工作不良；0.4-0.6;2埚升不稳3、齿轮带松动或齿合不良；3、调整齿行带，使其合理齿合；4、给定电位器接触不良；4、更换电位器；5、测速电机有问题；5、检查测速机刷头或更换电机；6、电机抖动，放大倍数过大；1、坩埚轴有卡滞现象；1、清理波稳管中的杂物；2、楔形带有松动；2、调整楔形带张力；3埚转不稳3、测速机有问题；3、检查测速机刷头或更换电机；4、坩埚轴定位轴承工作不良；4、清洗润滑轴承或更换轴承；5、同第二项中的第4、6 条5、同第二项中的第4、6 条；1、卷丝轮与牵引套联接松动；1、紧固2、钢丝绳有毛刺或拆痕；2、更换软轴钢丝绳籽晶轴升降不3、减速机润滑不良3、清洗润滑4稳，有抖动现象4、电刷环接触不良4、清理、调整电刷环组件5、同第二项中的第二步、 6 条5、同第二项中的第二步、 6 条6、计算机控速输出不稳6、更换计算机1、测速电机有问题1、检查测速机电刷头，或更换电机2、楔形带松动2、调整楔形带张力5籽晶轴转动不稳3、支轴承工作不良3、清洗润滑轴承或更换轴承4、同第二项中的第二步、 64、同第二项中的第二步、 66飞车1、测速机电压开路1、查电刷环及线路1、 12A8 控制器零点偏正；1、调控制器零点7偷转2、计算机控速有输出；2、将计算机控速输出OP 回零1、给定无输出；1、检查给定电源（印刷板）8不转2、计算机有负信号输出（晶升） 2、将计算机 OP 回零3、滑环开路；3、维修滑环组件1、软轴对中性差；1、调整对中；2、籽晶提拉部件动平衡差；2、调整配重使之达到平衡；9重锤左右摆动3、阻尼套松动或损坏；3、调整更换阻尼套；4、外界振动影响；4、排除外界振动影响；5、与限位杆干涉；5、调整限位杆；10 液面抖动1、按第 9 项各条检查调整；1、按相关方法处理；2、按第 2、3、4 项中各条调整2、按相关方法处理；3 热系统（托杆、埚托等）与坩3、调整各联接使之紧固；埚杆联接松动；4、检查清理抽气管道；4、两抽气口抽气不匀；5、排除外界振动的影响；5、外界震动影响；1、按第 9 项各条检查调整1、按相关方法处理；等径过程中出现112、主机水平偏差过大；2、调整主机水平；晶体扭曲现象3、液面温度偏低，拉速过快；3、加大温校量；1、电刷环组件接触不良；1、清理、调整电刷环组件；12计长显示不准2、计算机有问题；2、换计算机；1、测速电机接触不良产生暂时拉晶过程中速度飞车现象（尖刺向上）；13记录曲线出现尖检修调整刷头使之接触良好2、力矩机电刷接触不良，产生刺暂时停车现象；1 、计算机控温输出（OP ）较1、将计算机 OP 输出降至 800 字；大；2、检查接通侧取光；14欧陆显示断欧2、側取光断路；3、查接口板；3、温度记录仪接口板故障；15非故障报警传感器有问题检查传感器同步少一相1、换交流接触器；加热过程中电流16 1、交流接触器头接触不良； 2、换同步变压器；突然下降2、同步变压器断头；加热电压加至1、可控硅断路；1、换可控硅；1730V 突然回零2、脉宽电容特性差；2、换电容；1、加热器打火；2、氩气不纯拉弧；3 、加热电极与炉体间绝缘性1、清理炉內个处；18过流差；2、换相应绝缘件4、高温加热后，杂质挥发过多，拉晶过程中打火单晶炉部件拆装一、坩埚轴的拆装（参阅附图M10 ）拆卸坩埚轴时，应先松开水套与水套固定座的联接螺钉，去掉轴挡圈，卸下水套固定座，然后松开圆螺母，卸下带轮，将磁流体密封部件整体取下，最后将坩埚轴上面整体抽出，装入时逆操作，只要注意轴承的润滑采用真空脂润滑，水套座内的润滑可用一般润滑即可；二、电极的拆装（见附图 M12 ）由于电极材料为无氧铜，因此装时应特别小心，切勿重击，拆装电极时，首先卸掉水冷电缆及铜夹子，然后拆下水嘴座，松开压紧螺母，移去上部石英护套，将电极从上部抽出即可，装配时，可进行逆操作即可；三、卷丝轮的拆装卷丝轮轴的旋转密封采用的是磁流体密封，拆装卷丝轮时应尽可能不要拆开磁流密封组件，1、拆去电机及减速箱（拆时做上相对位置记号，复位时按记号找正）；2、拆下软轴网丝绳压轮；3、卸下重锤及软轴钢丝绳；4、拆下卷轮箱左端限位箱；5、拆下左端盖及限位杆；6、拆下拖动限位杆的拖动圆盘；7、松开右端盖与卷轮箱的联接螺钉；8、将右端盖与卷丝轮一起从右端旋出；装配时逆操作；四、隔离阀的拆装拆卸隔离阀及转轴（勿伤阀盖密封面）1、拆开联接阀盖与转轴间的水管；2、拆下连接杆与转轴间的连接板；（拆换转轴间的密封圈时，可不必进行以上两步）3、松开左边轴端螺钉，并拆下支撑弯板；4、松开左边压紧螺母；5、拆去右端水嘴座及转臂；6、松开右端盖压紧螺钉；7、将转轴从右端抽出即可；装配时逆操作；。
直拉单晶炉设备简介、结构
晶盛，两家技术很接近，几乎差别不大（至于原因
不告诉你们），上海汉虹是原来做单晶炉的日本
ferrotec公司子公司（在90年代初将单晶炉技术卖给
美国KAYEX，权限好像是10年，03年到期又出来 造单晶路，但原来图纸都丢掉了，现在是重新设 计），现在其单晶炉为准全自动，功能尚可。
至于西安华德，其是德国CGS公司和西安理工 大学合资企业，德国CGS公司是原来的莱宝公司， 华德公司是CGS公司负责自动化控制部分，西安理 工大学负责电源柜和机械部分，至于自动化程度，
听说没上去，原因是CGS公司害怕中国的知识产权
保护不力，怕自己的先进技术被偷盗，故把自己最
古老的技术带到了中国，指望蒙国人一把，但目前
此外国内还有北京、常州、宁夏等地生产 直拉单晶炉。很多炉型都采用了磁场装臵， 大大地提高了单晶硅的质量。 宁夏日晶新能源装备股份有限公司是专业
的直拉式单晶硅直拉炉生产厂家，目前主要产
品有单晶炉、铸锭炉、石英坩埚、其他半导体
相关设备，公司技术力量雄厚，研制开发技术
支持能力强大，并在上海同时设有销售及售后
我国直拉单晶炉生产情况
国内现在单晶炉厂家有：北京京运通、
北京七星华创、北京京仪世纪、河北宁晋
阳光晶体设备、西安理工大学工厂、西安
华德晶体设备、常州华盛天龙、上海汉虹、
浙大KAYEX、上虞晶盛（杭州慧祥）等企
业。
其中上虞晶盛、浙产全自动或准全自动
拉制单晶直径125mm。该炉采用软轴提拉机构,大大
降低了设备高度。等径控制采用IRCON光学高温计、
计算机对直径信号进行控制。我国区熔硅单晶的发 展也非常快,特别是75~100mm区熔硅单晶的需求量 在不断上升，为此，1989年年我们研制成功TDLFZ35型区熔炉。
试分析单晶炉的设计优化
试分析单晶炉的设计优化单晶炉是用于单晶硅生产的重要设备，它的设计优化对于提高生产效率、降低能耗、保障产品质量具有重要意义。
本文将从结构设计、材料选型、加热方式等方面进行分析，并探讨如何对单晶炉进行设计优化，以提高其生产效率和节能降耗。
一、结构设计单晶炉的结构设计是影响其生产效率和产品质量的关键因素之一。
目前市面上的单晶炉结构多为立式结构，采用石墨材质，其设计优化主要包括炉体结构和热工系统的设计。
