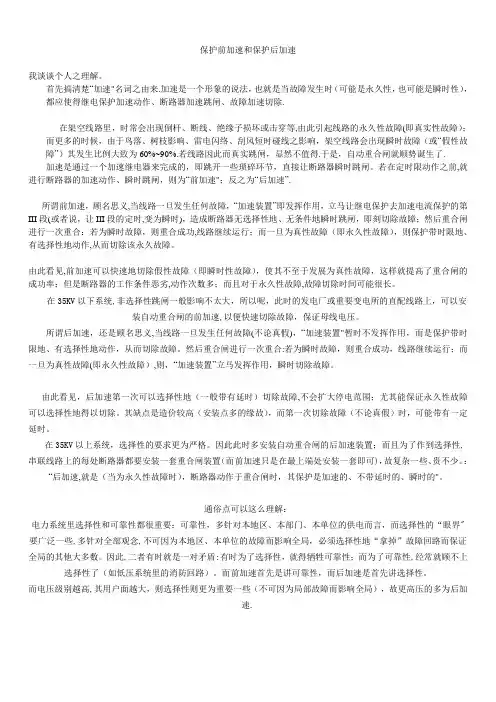

保护前加速和保护后加速含义

保护前加速和保护后加速我谈谈个人之理解。
首先搞清楚“加速"名词之由来.加速是一个形象的说法,也就是当故障发生时(可能是永久性,也可能是瞬时性),都应使得继电保护加速动作、断路器加速跳闸、故障加速切除.在架空线路里,时常会出现倒杆、断线、绝缘子损坏或击穿等,由此引起线路的永久性故障(即真实性故障);而更多的时候,由于鸟落、树枝影响、雷电闪络、刮风短时碰线之影响,架空线路会出现瞬时故障(或“假性故障”)其发生比例大致为60%~90%.若线路因此而真实跳闸,显然不值得.于是,自动重合闸就顺势诞生了.加速是通过一个加速继电器来完成的,即跳开一些琐碎环节,直接让断路器瞬时跳闸。
若在定时限动作之前,就进行断路器的加速动作、瞬时跳闸,则为“前加速";反之为“后加速”.所谓前加速,顾名思义,当线路一旦发生任何故障,“加速装置”即发挥作用,立马让继电保护去加速电流保护的第III段(或者说,让III段的定时,变为瞬时),造成断路器无选择性地、无条件地瞬时跳闸,即刻切除故障;然后重合闸进行一次重合:若为瞬时故障,则重合成功,线路继续运行;而一旦为真性故障(即永久性故障),则保护带时限地、有选择性地动作,从而切除该永久故障。
由此看见,前加速可以快速地切除假性故障(即瞬时性故障),使其不至于发展为真性故障,这样就提高了重合闸的成功率;但是断路器的工作条件恶劣,动作次数多;而且对于永久性故障,故障切除时间可能很长。
在35KV以下系统,非选择性跳闸一般影响不太大,所以呢,此时的发电厂或重要变电所的直配线路上,可以安装自动重合闸的前加速,以便快速切除故障,保证母线电压。
所谓后加速,还是顾名思义,当线路一旦发生任何故障(不论真假),“加速装置"暂时不发挥作用,而是保护带时限地、有选择性地动作,从而切除故障。
然后重合闸进行一次重合:若为瞬时故障,则重合成功,线路继续运行;而一旦为真性故障(即永久性故障),则,“加速装置”立马发挥作用,瞬时切除故障。
自动重合闸前加速保护实验报告

自动重合闸前加速保护实验报告实验名称:自动重合闸前加速保护实验实验目的:1. 了解自动重合闸前加速保护的工作原理和应用场景。
2. 掌握自动重合闸前加速保护的接线方法和调试流程。
3. 实现自动重合闸前加速保护的保护动作,并进行实时监测和记录。
实验原理:自动重合闸前加速保护是极限短路电流跟踪保护的一种,它是指在短路发生后,短路电流将导致系统电压下降,从而引起系统频率增加,当系统频率增加到一定值时,自动重合闸前加速保护将对该线路进行高速自动隔离或断开,以保护线路设备的安全运行。
自动重合闸前加速保护根据系统频率的改变进行动作,因为频率高于标准频率表明负荷容量不足,可能会导致电力设备受损。
在过电压的保护下,自动重合闸前加速保护是一个次要联锁,它的作用是在保护变压器、母线、某些开关等设备免受短时间内的过负载。
在保护一段时间内,自动重合闸前加速保护也可能会被启动。
它使用超速元件来监测并控制频率值。
如果频率码>频率上限则由定时器发送信号,使断路器被打开。
实验仪器:1. 交流稳压电源2. 变压器3. 高低压开关柜4. 电动机模拟器5. 数字频率表6. 示波器7. 光电隔离测量仪8. 多功能电流互感器9. 自动重合闸前加速保护装置实验步骤:1. 对实验仪器进行连接,查看接线是否准确。
2. 打开交流稳压电源,调整输出电压和电流,使其符合实验要求。
3. 通过数码频率表检测电源的频率值,保持在50Hz左右。
4. 切断高低压开关柜中的隔离开关,使其断开。
5. 启动电动机模拟器,控制电机的负载,使其处于额定负载以下。
6. 通过光电隔离测量仪、数字电流表以及数字电压表检测不同信号的电流和电压值,保证信号符合实验条件且正常。
7. 开始自动重合闸前加速保护实验验证:通过改变负载并提高电动机的转速,引发短路故障,记录在故障发生时的电压、电流和频率的变化。
8. 观察自动重合闸前加速保护动作的监测指示灯以及继电器状态。
9. 查看自动重合闸前加速保护的保护动作是否正确,确认其对设备安全的保护有效。
重合闸前加速与后加速保护应用分析

重合闸前加速与后加速保护应用分析尹莉欣【摘要】在现在供电网络中,架空线路仍占有一定比例,而在架空线路的故障中由于暂时性故障引起,如雷电、异物悬挂、风吹树枝接触线路、小动物攀爬等.这些事件引起的线路故障只是暂时导致线路绝缘降低,但一但切断电源后,异物消失,线路绝缘又可自动恢复,在这种情况下合理利用线路重合闸可有效提高线路供电可靠性水平,对前加速与后速重合闸的适用范围及优缺点加以论述以供参考.【期刊名称】《电力与能源》【年(卷),期】2016(037)003【总页数】3页(P391-393)【关键词】供电网络;重合闸;瞬时故障;保护延时【作者】尹莉欣【作者单位】国网山西省电力公司太原供电公司,太原030009【正文语种】中文【中图分类】TM755由于城市配电线路设备复杂,线路跨距大,同时对于供电质量要求较高,而电力系统的运行经验证明,架空线路的故障大多是“瞬时性”的,如大风引起的线路之间的互碰、鸟类及小动行碰撞造成线路摇摆,雷电引起的绝缘子表面闪络等。
在故障由继电保护装置迅速断开后,故障点表面绝缘恢复,此时如果由线路值班人员手动合闸,会造成操作时间较长,用户负荷设己较长时间停电,如所带负荷对电力可靠性要求较高则会带来不必要的损失,但如利用自动重合闸装置将对断路器进行一次合闸会大大提高供电的可靠性,但由于重合间设备是无法判断故障是瞬时还是永久性的,所以重合后有可能由故障未能排除而再次跳开,根据运行资料统计,自动重合闸的成功率一般以60%~90%之间,但由于该设备本身投资小,且简单有效,因此在电力系统中应用较广。
在断路器开关正常工作时,如开断负荷,重合闸装置是不应起动,但线路掉闸时该装则能正常动作,这就需要在保护整定调整时需要明确运行状态,以故障电流为限区分动作要求。
在人工或以后台机方式遥控操作开关动作时,重合闸装置不应起动;低周保护按频率减载切掉负荷时,也应将该装置闭锁;该装置还应带有方向性,向保护线路后侧的主变及母线发生故障引起开关掉闸时,因不属于线路故障,应闭锁重合闸。
(整理)电力系统继电保护实验指导书

实验一 阶段式过电流与自动重合闸前加速一、实验目的1、熟悉自动重合闸前加速保护的原理与接线。
2、掌握自动重合闸与继电保护的配合形式。
3、理解继电保护与自动重合闸前加速这种配合形式的使用场合。
二、实验说明重合闸前加速保护是当线路发生故障时,靠近电源侧的保护首先无选择性地瞬时动作,使断路器跳闸,尔后再借助于自动重合闸来纠正这种非选择性的动作。
重合闸前加速保护的动作原理可由图12-1说明,线路X-1上装有无选择性的电流速断保护1和过流保护2,线路X-2上装有过流保护4,ZCH 仅装在靠近电源的线路X-1上。
无选择性电流速断保护1的动作电流,按线路末端的短路电流来整定,动作不带延时。
过流保护2、4的动作时限按阶梯原则来整定,即t 2>t 4。
图 12-1 自动重合闸前加速保护原理示意图当任何线路、母线(I 除外)或变压器高压侧发生故障时,装在变电所I 的无选择性电流速断保护1总是先动作,不带延时地将1QF 跳开,尔后ZCH 动作再将1QF 重合。
若所发生的故障是暂时性的,则重合成功,恢复供电;若故障为永久性的,由于电流速断已由ZCH 的动作退出工作,因此,此时通过各电流保护有选择性地切除故障。
图12-2示出了ZCH 前加速保护的原理接线图。
其中1LJ 是电流速断,2LJ 是过流保护。
从该图可以清楚地看出,线路X-1故障时,首先速断保护的1LJ 动作,其接点闭合,经JSJ 的常闭接点不带时限地动作于断路器,使其跳闸,随后断路器辅助触点起动重合闸装置,将断路器合上。
重合闸动作的同时,起动加速继电器JSJ ,其常闭接点打开,若此时线路故障还存在,但因JSJ 的常闭接点已打开,只能由过流保护继电器2LJ 及SJ 带时限有选择性地动作于断路器跳闸,再次切除故障。
自动重合闸前加速保护有利于迅速消除故障,从而提高了重合闸的成功率,另外还具有只需装一套ZCH 的优点。
其缺点是增加了1QF 的动作次数,一旦1QF 或ZCH 拒绝动作将会扩大停电范围。
自动重合闸前加速保护实验

自动重合闸前加速保护实验实验十七 自动重合闸前加速保护实验一.实验目的1.熟悉自动重合闸前加速保护的原理接线。
2.理解自动重合闸前加速的组成形式,技术特性,掌握其实验操作方法。
二.预习和思考1.图12-2中各个继电器的功用是什么? 2.在重合闸动作前是由哪几个继电器及其触点共同作用,实现前加速保护。
3.重合于永久性故障,保护再次起动,此时由哪几个继电器及其触点共同作用,恢复有选择地再次切除故障的?4.为什么加速继电器要具有延时返回的特点?5.在前加速保护电路中,重合闸装置动作后,为什么KM2继电器要通过KA1的常开触点,KM2自身延时返回常开触点进行自保持?6.在输电线路重合闸电路中,采用前加速时,KM2是由于什么触点起动的?7.请分析自动重合闸前加速保护的优缺点。
8.分析自动重合闸合闸前加速度保护实验的原理和判断动作过程,并完成预习报告。
三.实验原理如图12-1所示的网络接线,假定在每条线路上均装设过电流保护,其动作时限按阶梯型原则来配合。
因而,在靠近电源端保护3处的时限就很长。
为了能加速故障的切除,图12-1 重合闸前加速保护的网络接线图t bht 3tt 2t 1td 2ARD 321d 1IKA2光示牌KS KM1KT KM2YR图14-3 工作电源控制图注:图14-2中的+220V 电源均来自于图14-3中的+220V 。
可在保护3处采用前加速的方式,即当任何一条线路上发生故障时,第一次都由保护3瞬时动作予以切除。
如果故障是在线路A-B 以外(如d 1点),则保护3的动作都是无选择性的。
但断路器3跳闸后,即起动重合闸重新恢复供电,从而纠正了上述无选择性的动作。
如果此时的故障是瞬时性的,则在重合闸以后就恢复了供电。
如果故障是永久性的,则故障由保护1或2切除,当保护2拒动时,则保护3第二次就按有选择性的时限t 3动作与跳闸。
为了使无选择性的动作范围不扩展的太长,一般规定当变压器低压侧短路时保护3不应动作。
自动装置复习题

1.什么是重合闸前加速保护?什么是重合闸后加速保护?它和重合闸后加速保护的主要区别是什么?重合闸前加速保护是当线路上发生故障时,靠近电源侧的保护首先无选择性瞬时动作跳闸,而后借助自动重合闸来纠正这种非选择性动作。
重合闸后加速保护是线路发生故障时,保护首先按有选择性的方式动作,跳开故障线路的断路器,然后重合断路器。
如果是永久性故障,则利用重合闸的动作信号启动加速该线路的保护,瞬时切除故障。
重合闸前加速保护无选择性瞬时动作。
2.以单侧电源辐射网为例,说明重合闸前加速保护的动作过程?当线路CD、BC、AB、上任意一点发生故障(包括母线B和C),装在1QF之上的无选择性电流速断保护动作将1QF断开,然后再由ARE将1QF重新合上,并同时将无选择性的电流速断保护闭锁。
如果是瞬时性故障,则合闸成功,恢复供电;若是永久性故障,则由定时限过电流保护有选择性地切除故障,如D3点点短路,跳3QF;D2点短路,跳2QF;D1点短路,跳1QF。
3.准同步并列的条件有哪些?如果有一个条件不满足会产生什么后果?(1)发电机电压和系统的电压相序必须相同;(2)发电机电压和系统电压的幅值相同,;(3)发电机电压和系统电压的频率相同;(4)发电机电压和系统电压的相位相同。
如果一个条件不满足,都会可能产生很大的冲击电流,甚至引起发电机的强烈震荡。
4.发电机励磁系统的基本要求有哪些?要求励磁系统应能保证发电机在各种运行工况下有足够的可靠性并具有一定的调节容量。
具有足够的励磁顶值电压和电压上升速度。
从改善电力系统的运行条件和提高电力系统暂态稳定性来看,希望励磁系统具有较大的强励能力和快速的响应能力。
1.励磁电压响应比2.励磁电压强励倍数3.应有足够的强励时4.应有足够的电压调节精度与电压调节范围5.励磁系统应在工作范围内无失灵区6.励磁系统应有快速动作的灭磁性能5.限制频率下降的措施有哪些?其中制止频率下降的最有效措施是什么?1.动用系统中的旋转备用容量;2.应迅速启动备用机组;3.按频率自动减负荷。
重合闸加速

关于重合闸后加速重合闸前加速保护是当线路发生故障时,靠近电源侧的保护首先无选择性的瞬时动作于跳闸,然后再借助自动重合闸来纠正这种非选择性的动作。
优点是切除故障快;重合闸后加速保护是当线路故障时,首先按正常的继电保护动作时限有选择性的动作于断路器跳闸,然后AAR装置动作,将断路器重合,同时将过电流保护的动作时限由后加速继电器解除,当AAR作于永久故障线路时过电流保护将无时限地动作于断路器跳闸。
前加速、后加速的区别:前加速是保护装置不判别是永久性故障还是瞬时故障,直接跳闸,然后经重合闸装置来纠正;后加速是保护装置不先判别故障类型,有选择性跳闸.在我们的常规继电器保护中,重合闸后加速保护是当线路故障时,首先按正常的继电保护动作时限有选择性的动作于断路器跳闸,然后重合闸装置动作,将断路器重合,同时将过电流保护的动作时限由后加速继电器解除,当重合闸作于永久故障线路时过电流保护将无时限地动作于断路器跳闸。
具体是由加速继电器的瞬时闭合延时断开常开接点来加速继电保护动作,是由中间继电器等机械元件来判断动作实现的。
一、什么是重合闸后加速保护?有什么作用?为什么会误动呢?重合闸后加速保护(简称“后加速”)是指每条线路上均装有选择性的保护和重合闸装置。
第一次故障时,保护按有选择性的方式动作跳闸,若是永久性故障,重合后则加速保护动作,切除故障。
后加速保护的优点: 1.第一次是有选择性的切除故障,不会扩大停电范围,特别是在重要的高压电网中,一般不允许保护无选择性的动作而后以重合闸来纠正。
2.保证了永久性故障能瞬间切除,并仍然是有选择性的。
重合闸后加速误动的原因:1、变压器励磁涌流;2、线路太长,存在较大的电容电流;3、变压器负荷侧带有大的电动机,当变压器高压侧失电后电动机的脱扣保护失效未动作,电动机启动电流的影响。
二、防止重合闸后加速保护误动作的方法1.应该依据10kV线路的实际负荷接线情况,重新对电流保护动作电流进行整定计算,即按躲过线路合闸瞬间出现的最大电流原则整定电流保护三段(过流保护)的动作值。
电力系统自动装置(1—3章主观题)

电力系统自动装置(1—3章主观题)1、电力系统自动装置在电力系统中有何作用?电力系统自动装置有哪些类型?答:电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。
电力系统自动装置有自动操作型和自动调节型。
而自动操作型又可分为正常操作型和反事故操作型。
2、AAT装置有哪两部分组成?各有什么作用?答:AAT装置由低压起动和自动合闸两部分组成。
低压起动部分的作用是:当母线因各种原因失去电压时,断开工作电源。
自动合闸部分的作用是:在工作电源断路器断开后,将备用电源断路器投入。
3、简述AAT装置明备用和暗备用的含义。
答:明备用方式是指备用电源在正常情况下不运行,处于停电备用状态,只有在工作电源发生故障时才投入运行的备用方式。
暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量,当一个电源发生故障时,另一个电源承担全部负荷的运行方式。
4、什么是自动重合闸?输电线路装置自动重合闸的作用是什么?答:当断路器由继电保护动作或其它非人工操作而跳闸后,能够自动的将断路器重新合闸的自动装置称为自动重合闸。
输电线路装置自动重合闸的作用:(1)提高供电的可靠性,减少线路停电的次数;(2)提高电力系统并列运行的稳定性,提高输电线路的传输容量;(3)纠正断路器误动;(4)与继电保护相配合,可加速切除故障。
5、什么是重合闸前加速保护?什么是重合闸后加速保护?各具有什么优点?答:重合闸前加速保护是指当线路上发生故障时,靠近电源侧的保护首先无选择性瞬时动作跳闸,而后借助自动重合闸来纠正这种非选择性动作。
自动重合闸后加速是指当线路发生故障时,首先保护有选择性动作切除故障,重合闸进行一次重合。
若重合于瞬时性故障,则线路恢复供电;如果重合于永久性故障上,则保护装置加速动作,瞬时切除故障。
前加速保护的优点:(1)能快速地切除瞬时性故障。
(2)使瞬时性故障不至于发展成永久性故障.从而提高重合闸的成功率。
山东大学电力系统保护与控制重点总结

绪论发生短路时可能产生的危害:1,通过故障点的很大的短路电流和所燃起的电弧,会损坏故障元件2,短路电流通过非故障元件,由于发热和电动力的作用,引起它们的损坏或缩短他们的使用寿命3,电力系统中部分地区的电压大大降低,破坏用户工作的稳定性或影响工厂产品质量4,破坏电力系统并列运行的稳定性,引起系统震荡,甚至使整个系统瓦解继电保护装置的基本任务:1,自动、迅速、有选择的将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证其他无故障部分迅速恢复正常运行2,反应电气元件的不正常运行状态,并根据运行维护的条件,而动作于发出信号、减负荷或跳闸。
一般情况下不要求保护迅速动作,而是根据对电力系统及其元件的危害程度经一定的延时动作于信号继电保护装置的构成:测量部分,逻辑部分和执行部分电力系统继电保护装置的要求:选择性,速动性,灵敏性,可靠性电力系统自动控制的主要内容:1,电力系统自动检测与控制系统2,电厂动力机械自动控制系统3,变电站自动控制系统4,电力系统自动装置电力系统的分层控制:1,按照控制水平分2,按照模型化方法的不同分3,按照组织分层划分电网的电流保护继电特性:在启动和返回的过程中,继电器的动作迅速、明确、干脆、不可能停留在某一个中间位置,这种特性叫做继电特性。
三段式整定:电流速断保护(靠整定值的选取来满足选择性要求,简单可靠动作迅速,但是不能保护全长)限时电流速断保护(能保护线路的全长,但是保护范围受到系统运行方式的影响)定时限过电流保护(简单可靠、一般情况下也能满足快速切除故障的要求。
但是他直接受电网接线以及电力系统运行方式变化的影响)对于方向性电流保护:只有启动电流大于反向短路的最大电流时,不需加方向元件三段式零序电流保护:1,零序电流速断保护: 躲开本线路末端接地短路时可能出现的最大零序电流3I0.max ,躲开断路器三相出头不同期合闸时,所出现的最大零序电流t。
常规整定中选取两者中较大的作为整定值。
自动重合闸前加速保护实验(精)

实验四、自动重合闸前加速保护实验一、实验目的1、熟悉自动重合闸前加速保护的原理接线。
2、理解自动重合闸前加速保护的组成型式,技术特性,掌握其实验操作方法。
二、预习和思考1、图19-2中各个继电器的功用是什么?2、在重合闸动作前是由哪几个继电器及其触点共同作用,实现前加速保护。
3、重合于永久性故障,保护再次起动,此时由哪几个继电器及其触点共同作用,恢复有选择性地再次切除故障的?4、为什么加速继电器要具有延时返回的特点?5、在前加速保护电路中,重合闸装置动作后,为什么JSJ继电器要通过1LJ的常开触点、JSJ自身延时返回的常开触点进行自保持?6、在输电线路重合闸电路中,采用前加速时,JSJ是由什么触点起动的?7、请分析自动重合闸前加速保护的优缺点。
三、原理说明重合闸前加速保护是当线路上发生故障时,靠近电源侧的保护首先无选择性地瞬时动作使断路器跳闸,而后再借助自动重合闸来纠正这种非选择性动作。
重合闸前加速保护的动作原理可由图19-1说明,线路X-1上装有无选择性的电流速断保护1和过流保护2,线路X-2上装有过流保护4,ZCH仅装在靠近电源的线路X-1上。
无选择性电流速断保护1的动作电流,按线路末端短路时的短路电流来整定,动作不带延时。
过流保护2、4的动作时限按阶梯原则整定,即t2>t4。
图 19-1 自动重合闸前加速保护原理说明图当任何线路、母线(I除外或变压器高压侧发生故障时,装在变电所I的无选择性电流速断保护1总是首先动作,不带延时地将1QF跳开,而后ZCH动作再将1QF重合,若所发生的故障是暂时性的,则重合成功,恢复供电;若故障为永久性的,由于电流速断已由ZCH的动作退出工作,因此,此时只有各过流保护再次起动,有选择性地切除故障。
图19-2示出了ZCH前加速保护的原理接线图。
其中1LJ是电流速断, 2LJ是过流保护。
从该图可以清楚地看出,线路X-1故障时,首先速断保护的1LJ动作,其接点闭合,经JSJ的常闭接点不带时限地动作于断路器使其跳闸,随后断路器辅助触点起动重合闸继电器,将断路器重合。
重合闸子总结

自动重合闸的作用及基本要求,重点学习单侧电源、双侧电源自动重合闸装置的工作原理、接线及整定原则,同时学习重合闸装置与继电保护的配合及提高供电可靠性的措施.重合闸的启动方式不对应启动方式的优点是简单可靠,还可以纠正断路器误碰或偷跳,可提高供电可靠性和系统运行的稳定性,在各级电网中具有良好的运行效果,是所有重合闸的基本启动方式。
其缺点是当断路器辅助触点接触不良时,不对应启动方式将失效。
保护启动方式是不对应启动方式的补充。
同时,在单相重合闸过程中需要进行一些保护的闭锁,逻辑回路中需要对故障相实现选相固定等,也需要一个由保护启动的重合闸启动元件。
其缺点是不能纠正断路器误动。
重合闸选用原则一般遵循下列原则:(1) 一般没有特殊要求的单电源线路,宜采用一般的三相重合闸。
(2) 凡是选用简单的三相重合闸能满足要求的线路,都应选用三相重合闸。
(3) 当发生单相接地短路时,如果使用三相重合闸不能满足稳定性要求而可能出现大面积停电或重要用户停电者,应当选用单相重合闸和综合重合闸。
电容式的重合闸为什么只能重合一次?电容式重合闸是利用电容器的瞬时放电和长时充电来实现一次重合的。
如果断路器是由于永久性短路而被保护动作所跳开的,则在自动重合闸一次重合后断路器作第二次跳闸,此时虽然跳闸位置继电器重新启动,但由于重合闸整组复归前使时间继电器触点长期闭合,电容器则被中问继电器的线圈所分接不能继续充电,中间继电器不可能再启动,加上整组复归后电容器还需20-25s的充电时间,所以能保证重合闸只能发出一次合闸脉冲。
双侧电源线路自动重合闸的特点在双电源线路上实现重合闸的特点是必须考虑线路跳闸后电力系统可能分裂成两个彼此独立的部分、可能进入非同期运行状态、因此除应满足单电源线路三相自动重合闸的基本条件外,还必须考虑:1.动作时间的配合所谓时间配合是指当双电源线路发生故障时、线路两侧保护装置可能以不同的时限断开两侧断路器、因此只有在后断开的断路器断开后、故障点才能断电、去游离。
自动重合闸与继电保护的配合输电线路的综合自动重合闸解读

采用后加速保护的缺点是: 1)首次故障的切除可能带有时限,故障切除较慢, 影响自动重合闸的成功率。 2)重合闸后加速要求每条线路的断路器均应设 ARC,与前加速保护相比就较复杂一些,投资也较 大。
第五节 输电线路的综合自动重合闸
把单相重合闸和三相重合闸综合在一起考虑,即 当发生单相接地短路时,采用单相重合闸方式; 当发生相间短路时,采用三相重合闸方式。综合 这两种重合闸方式的装置,称为综合重合闸装置。
故障相别
dI AB
+
dI BC
-
dI CA
+
A
单相接地
B
C
+
-
+
+-Leabharlann +AB 两相短路或两相短路接地 BC CA
+ + +
+ + +
+ + +
三相短路
ABC
+
+
+
2、应考虑潜供电流对单相重合闸的影响
图3-9 C相单相接地时,潜供电流的示意图
当发生单相接地故障时,故障相自两侧断开后, 这时,短路电流虽然已被切断,但在故障点的弧 光通道中,仍然以下三种电流(潜供电流):
3)阻抗选相元件。阻抗选相元件用三个低阻抗继 电器分别接于三个相电压和经过零序补偿的相电 流上,采用带零序电流补偿的接线,即三个低阻 抗继电器接入的电压、电流分别为:
4)相电流差突变量选相元件。相电流差突变量选相 元件是根据两相电流之差构成的三个选相元件,当 线路发生故障时,故障相电流在故障瞬间几乎是突 然变化的,因此有故障相电流输入的那个选相元件 动作,无故障相电流输入的选相元件不动。
一、综合重合闸的重合闸方式 1)综合重合闸方式。线路上发生单相接地故障时, 故障相跳开,实行单相自动重合闸,当重合到永 久性单相故障时,若不允许长期非全相运行,则 应断开三相并不再进行自动重合;若允许长期非 全相运行,保护第二次动作跳开故障相,实行非 全相运行。当线路上发生相间短路故障时,三相 断路器都跳开,实行三相自动重合闸,当重合到 永久性相间故障时,断开三相并不再进行自动重 合。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验四、自动化重合闸前加速保护实验
一、实验目的
1、熟悉自动重合闸前加速保护的原理接线。
2、理解自动重合闸前加速保护的组成型式,技术特性,掌握其实验操作方法。
二、预习和思考
1、图19-2中各个继电器的功用是什么?
2、在重合闸动作前是由哪几个继电器及其触点共同作用,实现前加速保护。
3、重合于永久性故障,保护再次起动,此时由哪几个继电器及其触点共同作用,恢复有选择性地再次切除故障的?
4、为什么加速继电器要具有延时返回的特点?
5、在前加速保护电路中,重合闸装置动作后,为什么JSJ继电器要通过1LJ的常开触点、JSJ自身延时返回的常开触点进行自保持?
6、在输电线路重合闸电路中,采用前加速时,JSJ是由什么触点起动的?
7、请分析自动重合闸前加速保护的优缺点。
三、原理说明
重合闸前加速保护是当线路上发生故障时,靠近电源侧的保护首先无选择性地瞬时动作使断路器跳闸,而后再借助自动重合闸来纠正这种非选择性动作。
重合闸前加速保护的动作原理可由图19-1说明,线路X-1上装有无选择性的电流速断保护1和过流保护2,线路X-2上装有过流保护4,ZCH仅
装在靠近电源的线路X-1上。
无选择性电流速断保护1的动作电流,按线路末端短路时的短路电流来整定,动作不带延时。
过流保护2、4的动作时
限按阶梯原则整定,即t
2>t
4。
图 19-1 自动重合闸前加速保护原理说明图
当任何线路、母线(I除外)或变压器高压侧发生故障时,装在变电所I的无选择性电流速断保护1总是首先动作,不带延时地将1QF跳开,而后ZCH动作再将1QF重合,若所发生的故障是暂时性的,则重合成功,恢复供电;若故障为永久性的,由于电流速断已由ZCH的动作退出工作,因此,此时只有各过流保护再次起动,有选择性地切除故障。
图19-2示出了ZCH前加速保护的原理接线图。
其中1LJ是电流速断,2LJ是过流保护。
从该图可以清楚地看出,线路X-1故障时,首先速断保护的1LJ动作,其接点闭合,经JSJ的常闭接点不带时限地动作于断路器
使其跳闸,随后断路器辅助触点起动重合闸继电器,将断路器重合。
重合闸动作的同时,起动加速继电器JSJ,其常闭接点打开,若此时线路故障还存在,但因JSJ的常闭接点已打开,只能由过流保护继电器2LJ及SJ带时限有选择性地动作于断路器跳闸,再次切除故障。
自动重合闸前加速保护有利于迅速消除故障,从而提高了重合闸的成功率,另外还具有只需装一套ZCH的优点。
其缺点是增加了1QF的动作次数,一旦1QF或ZCH拒绝动作将会扩大停电范围。
图 19-2 自动重合闸前加速保护原理接线图四、实验设备
五、实验步骤和操作方法
1、根据过电流保护的要求整定2LJ的动作电流值,和SJ的动作时限(例:取2LJ动作电流为1A,SJ为1.5S)。
2、根据速断保护的要求整定1LJ的动作电流(例:取1LJ动作电流为3A)。
3、根据时间继电器、加速继电器、保护出口继电器的技术参数选择相应的操作电源。
4、按图19-2自动重合闸前加速保护原理接线图分别绘制展开图和安装图,然后进行安装接线。
5、检查“前加速保护”接线的正确性,确定无误后,接入相应直流操作电源。
6、此时重合闸装置未启动,加速继电器JSJ未动作。
调节交流电流回路,给电流继电器输入一个大于整定值的电流,模拟线路XL-1故障,观察前加速动作情况,加速跳闸后重合闸启动,图19-3中用开关S
闭合模拟ZCH
1
出口接点的闭合来起动JSJ,JSJ常闭触点打开。
7、模拟故障继续存在,但由于JSJ常闭触点已经打开,所以只能由过电流保护2LJ和SJ带时限有选择性地进行跳闸,切除故障。
六、注意事项
在操作试验前必须理解自动重合闸前加速保护的电路原理,在操作过程中要集中思想进行正确接线,严格按照操作规程的要求,加入试验电流,进行动作试验,要确保实验中每一环节的正确性和安全性。
七、实验报告
分析前加速保护动作特性,结合上述思考题写出报告。
图19—3 自动重合闸前加速保护实验接线图。
