铁电薄膜中180°荷电畴壁的亚埃尺度结构特性
铁电材料的畴结构演化和物理特性的相场方法模拟
铁电材料的畴结构演化和物理特性的相场方法模拟关键词:铁电材料;畴结构;相场方法;物理特性;模拟1. 引言铁电材料是一种具有电介质和电极化两种基本性质的材料,具有很高的电容、介电常数和压电效应等特性,在电子器件、传感器、储能装置等方面有着广泛的应用。
铁电材料的电极化序列可分为不同方向的畴,而这些畴的畴结构影响了铁电材料的应用效果和性能。
因此,深度探究铁电材料的畴结构与物理特性是极其必要的。
2. 相场方法的基本原理相场方法是介观标准材料模拟的一种有效方法。
它将材料体系中的自由能表示为各相场的函数,并引入泊松方程描述场的变化,通过模拟自由能泛函的变化最小化体系自由能,从而达到模拟材料体系变化的目标。
相场方法的优点是直接模拟自由能,可以思量多种互相作用,模拟结果具有物理体现和可视化。
3. 铁电材料的畴结构与物理特性的相场模拟本文以铁电材料BSTO为例,接受相场方法模拟了其畴结构演化和物理特性。
模拟中,思量了各向异性、梯度和电场等因素。
结果显示,在低温下铁电畴呈现出较大的畴壁能量,并且畴的大小随温度提高而减小。
同时,在电场作用下,铁电畴的极化度也发生变化,畴结构呈现出周期性变化。
这些结果说明了畴的大小和畴结构的变化对铁电材料的性能和稳定性具有重要影响。
4. 铁电材料畴结构演化与物理特性的分析据探究认为,铁电畴的演化与物理特性与其晶格对称性、电场、应力和材料缺陷等因素密切相关。
其中,畴的大小和外形受到晶格对称性和材料各向异性的影响;畴壁的能量和畴结构的演化受到电场和应力的影响;而缺陷的存在会降低畴的形成能量并影响畴的演化过程。
因此,铁电畴的大小、外形、演化和物理特性的探究应着重思量这些因素的综合影响。
5. 结论本文接受相场方法模拟了铁电材料的畴结构演化和物理特性,得到了丰富的模拟结果,并结合试验数据进行了分析和谈论。
探究结果表明,相场方法能够有效地模拟铁电材料的畴结构演化和物理特性,为铁电材料的应用提供了有力支持和指导。
第六章-第二十八讲(铁电体与电畴 )
铁电体与电畴
热释电体与铁电体
➢ 热释电体有自发极化强度,即每个晶胞都具有大小相等的非零电 偶极矩,自发极化只能出现在晶体的某几个特定晶向上的一个方 向上,热释电体的自发极化强度很高,处于极度极化状态,外电 场即使是击穿电场,很难使热释电体自发极化沿着空间的任意方 向定向,但有少数热释电体,其自发极化强度矢量在外电场作用 下由原来取向转变到其它能量较低的方向,这种热释电体称铁电 体。
当反向电场重新下降并改变其方向时,与前面的过程相似,经由GH返回 到C点,完成整个电滞回线CDGHC,电场每变化一周,循环一次。
电滞回线
电滞回线
➢ 描述电滞回线的三个重要参数:
自发极化强度P S 矫顽电场强度EC
剩余极化强度P r
BaTiO3在室温下 P S = 0.26C/M2
BaTiO3在室温下 EC = 1.5×105V/M 温度升高,矫顽场下降 频率增加,矫顽场增大
➢ 相邻电畴的自发极化矢量往往首尾相连,以保持畴壁界面上自发极化强 度矢量的连续性,否则在畴壁上便有自由电荷积累。
➢ 畴结构取决于一系列复杂因素:例如晶体对称性,晶体中杂质和缺陷, 晶体的电导率,晶体的弹性和自发极化以及在制备过程中热处理,机加 工,样品几何形状等。
电畴的反转
➢ 铁电体的自发极化在外电场作用下反转时,晶体的电畴也要发生相应的 改变,电畴结构在外场作用下发生改变的过程称畴运动。
最大反转电流imax与反转时间ts是 等效的。
电 压 矩 形 脉 冲
极 化 反 转 波 型
无 极 化 反 转
电畴的反转
• 极化反转时的电流波形可用峰值电流或开关电流im和脉冲持续时间或开 关时间ts来测量。对BaTiO3而言,开关电流im与开关时间ts的关系
材料物理09 铁电薄膜
28
7 铁电薄膜的发展展望
(6)铁电薄膜微观特性的表征,及其与宏观特性的对 应关系尚不清楚。 随着纳米科学技术的发展,制备纳米级铁电薄膜 已引起人们的重视,但是,如何表征纳米铁电薄膜 的特征,尚不十分清楚,需要发展新型的分析表征 手段和相关仪器,才有可能得到解决。这类纳米尺 度的特性与测出的宏观性能(特别是电学性能)的关系, 更有待深入的理论研究和实验验证。
Shaanxi University of Science & Technology
26
7 铁电薄膜发展展望
(4)铁电疲劳与老化限制了铁电薄膜的广泛应用。 尽管人们已找出疲劳效应小的铁电薄膜材料,如 SBT,但铁电疲劳和老化仍限制着铁电薄膜器件的 广泛应用。此外,对铁电体的开关特性而言,没有 精确的电压阀值,而且开关特性及与之相关的开关 电压和剩余极化还与铁电薄膜的疲劳和老化特性密 切相关,这更促使人们急切解决铁电薄膜的疲劳和 老化问题。
School of Materials Science & Engineering, 2011
铁电薄膜
Ferroelectric Thin Film
陕西科技大学材料科学与工程学院 授课教师:蒲永平
pu@physik.uni-halle.de
1 铁电薄膜的定义
具有铁电性、且厚度在数十纳米至数微米的薄膜材料
Shaanxi University of Science & Technology
15
One case
MFIS(Metal/Ferroelectric /Insulator/Semiconductor) 制备一个MFIS结构的无铅铁电薄膜场效应晶体管 的原型器件,并对它的电学性能进行表征。

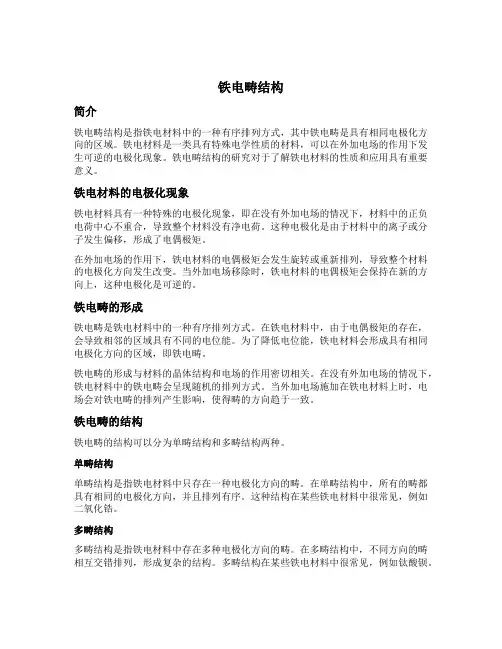

铁电畴结构
铁电畴结构简介铁电畴结构是指铁电材料中的一种有序排列方式,其中铁电畴是具有相同电极化方向的区域。
铁电材料是一类具有特殊电学性质的材料,可以在外加电场的作用下发生可逆的电极化现象。
铁电畴结构的研究对于了解铁电材料的性质和应用具有重要意义。
铁电材料的电极化现象铁电材料具有一种特殊的电极化现象,即在没有外加电场的情况下,材料中的正负电荷中心不重合,导致整个材料没有净电荷。
这种电极化是由于材料中的离子或分子发生偏移,形成了电偶极矩。
在外加电场的作用下,铁电材料的电偶极矩会发生旋转或重新排列,导致整个材料的电极化方向发生改变。
当外加电场移除时,铁电材料的电偶极矩会保持在新的方向上,这种电极化是可逆的。
铁电畴的形成铁电畴是铁电材料中的一种有序排列方式。
在铁电材料中,由于电偶极矩的存在,会导致相邻的区域具有不同的电位能。
为了降低电位能,铁电材料会形成具有相同电极化方向的区域,即铁电畴。
铁电畴的形成与材料的晶体结构和电场的作用密切相关。
在没有外加电场的情况下,铁电材料中的铁电畴会呈现随机的排列方式。
当外加电场施加在铁电材料上时,电场会对铁电畴的排列产生影响,使得畴的方向趋于一致。
铁电畴的结构铁电畴的结构可以分为单畴结构和多畴结构两种。
单畴结构单畴结构是指铁电材料中只存在一种电极化方向的畴。
在单畴结构中,所有的畴都具有相同的电极化方向,并且排列有序。
这种结构在某些铁电材料中很常见,例如二氧化锆。
多畴结构多畴结构是指铁电材料中存在多种电极化方向的畴。
在多畴结构中,不同方向的畴相互交错排列,形成复杂的结构。
多畴结构在某些铁电材料中很常见,例如钛酸钡。
铁电畴的性质和应用铁电畴结构的研究对于了解铁电材料的性质和应用具有重要意义。
首先,铁电畴的结构决定了铁电材料的电学性质。
不同方向的畴会对电磁场的响应产生不同的影响,影响材料的介电常数和压电常数等物理性质。
通过研究铁电畴的结构和性质,可以进一步优化铁电材料的电学性能。
其次,铁电畴的结构也对铁电材料的应用产生影响。
“铁电薄膜”资料汇编
“铁电薄膜”资料汇编目录一、PZT铁电薄膜的制备与性能研究二、钙钛矿铁电薄膜异质结的结构及光、电性能研究三、铁电薄膜材料综述四、铁电薄膜畴结构及畴动力学的透射电子显微学研究五、铁电薄膜制备及新型铁电存储器研究六、金属有机化学气相沉积制备铁电薄膜材料研究进展PZT铁电薄膜的制备与性能研究铁电材料在传感器、存储器、换能器等众多领域有着广泛的应用。
其中,PZT(铅锆钛酸盐)铁电薄膜由于其优异的铁电、压电性能,被广泛应用于微电子、光电子和微纳器件等领域。
本文将重点探讨PZT 铁电薄膜的制备技术及其性能研究。
目前,制备PZT铁电薄膜的方法主要有溶胶-凝胶法(Sol-Gel)、物理气相沉积法(PVD)、化学气相沉积法(CVD)等。
溶胶-凝胶法:该方法是将金属醇盐或无机盐经过溶液、溶胶、凝胶等过程,然后在低温下热处理,制备成薄膜。
溶胶-凝胶法的优点是制备工艺简单,容易控制薄膜的成分和结构,但是制备的薄膜厚度通常较薄。
物理气相沉积法:该方法主要包括真空蒸发、溅射和离子束沉积等。
这些方法可以在较高的温度下,将靶材的原子或分子沉积到基片上形成薄膜。
物理气相沉积法的优点是制备的薄膜纯度高,厚度均匀,但是设备昂贵,工艺复杂。
化学气相沉积法:该方法是利用化学反应,将气态的原料在基片上沉积成膜。
化学气相沉积法的优点是制备温度低,薄膜质量高,但是反应过程中难以控制薄膜的成分和结构。
PZT铁电薄膜的性能主要包括铁电、压电、介电等性能。
这些性能与薄膜的成分、结构和制备工艺密切相关。
铁电性能:PZT铁电薄膜具有优异的铁电性能,其自发极化强度高,剩余极化强度大,矫顽场强,这些性能使其在传感器和存储器等领域具有广泛的应用前景。
压电性能:PZT铁电薄膜同时也具有良好的压电性能,能够将机械能转换为电能,或者将电能转换为机械能。
这一特性使其在声波探测、振动能采集等领域具有广泛的应用。
介电性能:PZT铁电薄膜的介电性能也较好,其介电常数和介电损耗随温度和频率的变化而变化,这一特性使其在电子器件和微波器件等领域具有一定的应用价值。
第七章 其它薄膜材料
铁电薄膜材料及其应用铁电体是一类具有自发极化的介电晶体,且 其极化方向可以因外电场方向反向而反向。
存在自发极化是铁电晶体的根本性质,它来 源于晶体的晶胞中存在的不重合的正负电荷 所形成的电偶极矩。
具有铁电性,且厚度在数十纳米至数微米的 薄膜材料,叫铁电薄膜。
从二十世纪八十年代以来,铁电材料的研 究主要集中于铁电薄膜及异质结构、聚合 物铁电复合材料、铁电液晶等方面。
目前,由铁电薄膜与Si半导体集成技术相 结合而发展起来的集成铁电学 (Integrated Ferroelectrics)及相关集 成铁电器件的研究,已成为铁电学研究中 最活跃的领域之一,亦在信息科学技术领 域中显示出诱人的应用前景,受到了材料 物理、凝聚态物理、陶瓷学、微电子学和 信息科学等领域中众多学者的关注。
图1 铁电体电滞回线示意图铁电体的基本性质铁电体的基本性质就是铁电体的极化方向 随外电场方向反向而反向。
极化强度与外电场的关系曲线如图1所示, 此曲线即电滞回线(hysteresis loop)。
图中PsA是饱和极化强度, Pr是剩余极化强 度, EC是矫顽场。
铁电体的基本性质由于晶体结构与温度有密切的关系,所以 铁电性通常只存在于一定的温度范围内。
当温度超过某一特定的值时,晶体由铁电 (ferroelectric)相转变为顺电 (paraelectric)相,即发生铁电相变, 自发极化消失,没有铁电性。
这一特定温度Tc称为居里温度或居里点 (Curie Temperature)。
铁电体的基本性质在居里点附近铁电体的介电性质、弹性性 质、光学性质和热学性质等,都要出现反 常现象,即具有临界特性。
在Tc时,介电系数、压电系数、弹性柔顺系 数、比热和线性电光系数急剧增大。
例如:大多数铁电晶体,在Tc时介电常数可 达104~105,这种现象称为铁电体在临界温 度附近的“介电反常”。
铁电体的基本性质当温度高于Tc时,介电系数与温度的关系服从居 里-外斯定律(Curie-Weiss Law):ε = c (T − T ) 0式中,c为居里常数(Curie constant ),T为绝 对温度,To为顺电居里温度,或称为居里-外斯 温度,它是使ε→ ∞时的温度。
PZT铁电薄膜实验报告要点
PZT铁电薄膜实验报告要点材料科学与工程学院基地班创新和任选实验论文高度取向锆钛酸铅铁电薄膜材料制备及性能优化姓名:严岑琪学号: 200900150260指导教师:欧阳俊日期:2013.1.5目录一、研究背景简介及研究意义 (3)1.1 PZT薄膜研究背景 (3)1.2 PZT铁电材料结构 (3)1.3 PZT薄膜发展现状及趋势 (4)1.4 PZT薄膜研究意义 (4)二、研究方法 (5)2.1 脉冲激光沉积法 (5)2.2 真空蒸发法 (5)2.3溶胶—凝胶法 (5)2.4 化学气相沉积法 (6)2.5 磁控溅射法 (6)三、试验用原材料及仪器设备 (7)3.1 试验用原材料 (7)3.2 试验用仪器设备 (7)四、实验步骤 (8)4.1 主要研究方法 (8)4.1.1 制备工艺流程 (8)4.1.2 性能检测 (8)4.2 PZT铁电薄膜的制备参数 (8)4.3 PZT铁电薄膜的制备过程 (8)五、实验结果记录与相关讨论 (9)5.1 XRD (9)5.2 电滞回线 (11)5.3 漏电电流特性 (14)5.4 介电行为 (15)六、结论 (16)七、参考文献 (16)一、研究背景简介及研究意义1.1 PZT薄膜研究背景铁电体是具有自发极化且自发极化矢量的取向能随外电场的改变而改变方向的材料。
铁电材料是一类强介电材料,其介电常数可高达102~106。
铁电材料具有优良的铁电、压电、热释电、电光、声光及非线性光学特性,集力、热、光、电等性能于一体,具有其它材料不可比拟的优越性能。
铁电材料的这些特殊性质使得它在超声换能器件、微机电耦合器件、高容量电容器、铁电存储器、电光快门、光控器件、成像与显示器件等多方面都具有广泛的应用前景。
另一方面,由于电子技术,信息技术和控制技术的发展,要求器件小型化和集成化,对新材料提出了新的要求。
PZT功能薄膜由于其优良的压电性能、热电性能、铁电性能、光电性能和介电性能被广泛地用于传感器,驱动器和各种精密仪器的控制部分。
铁电材料
Company Logo
自 发 极 化
在没有外电场作用时,晶 体中存在着由于电偶极子 的有序排列而产生的极化 ,称为自发极化。
1、 电畴
ferroelectric domain
铁电体内自发极化相同的小区域称为电畴,~10μm; 铁电体内自发极化相同的小区域称为电畴,~10μm; 电畴,~10μm 电畴与电畴之间的交界称为畴壁 电畴与电畴之间的交界称为畴壁 两种: 两种:90 畴壁和180 畴壁和180 畴壁
晶 体 结 构
现在发现,具有铁电性的晶体很多, 现在发现,具有铁电性的晶体很多,但概括起来可以分 为两大类: 为两大类: a.一类以磷酸二氢钾 KH2PO4 --简称 一类以磷酸二氢钾 简称KDP--为代表 简称 为代表 具有氢键, ,具有氢键,他们从顺电相过渡到铁电像是无序到有序 的相变。 为代表的氢键型铁晶体管, 的相变。以KDP为代表的氢键型铁晶体管,中子绕射 为代表的氢键型铁晶体管 的数据显示,在居里温度以上, 的数据显示,在居里温度以上,质子沿氢键的分布是成 对称沿展的形状。在低于居里温度时,质子的分布较集 对称沿展的形状。在低于居里温度时, 中且不对称于邻近的离子,质子会较靠近氢键的一端。 中且不对称于邻近的离子,质子会较靠近氢键的一端。 b.另一类则以钛酸钡为代表,从顺电相到铁电相的过渡 另一类则以钛酸钡为代表, 另一类则以钛酸钡为代表 是由于其中两个子晶格发生相对位移。 是由于其中两个子晶格发生相对位移。对于以为代表的 钙钛矿型铁电体,绕射实验证明, 钙钛矿型铁电体,绕射实验证明,自发极化的出现是由 于正离子的子晶格与负离子的子晶格发生相对位移。 于正离子的子晶格与负离子的子晶格发生相对位移。
电滞回线 hysteresis loop
• 电滞曲线是极化强度P 滞后于电场强度E的曲 线。 • 即当施加电场E,极化 强度P随E增加沿曲线 上升,至某点后P随E 的变化呈线性。E下降 时,P不随原曲线下降。 当E为0时,极化强度 不为0。为Pr,称剩余 极化强度。只有加上 反电场Ec时P为0。Ec 为矫顽电场强度。 • Ps为饱和极化强度
第六章 铁电体性能及其微结构 01概述
畴结构
畴是原子或离子极化子有序排列的区域。通常每个畴 内原子或离子作周期性重复排列,畴与畴之间有边界—畴 壁。畴的大小、形貌、取向和对称性取决于材料的内禀性 质(如交换能、各向异性能、形变能和缺陷等)及外场和 温度的变化。
铁电畴:相邻两畴的自发极化方向呈反平行方向排列的畴称180度畴, 相邻两畴的自发极化方向呈90度称90度畴,其间的畴壁分别称180度和90度畴 壁。由于晶粒取向是随机的,在没有外电场时,整个晶体宏观上不显示电偶极 矩。
t
Z
当晶片受到沿X轴方向
的压缩力Fx作用时,晶片 X
Y
将产生厚度变形,在垂直
于电轴的两表面产生电荷 。
l
b
石英晶体切片
压电陶瓷
若陶瓷的主晶相为铁电体,外加电场使电 畴重新排列,各个晶粒的自发极化方向趋于一 致,对外就显示宏观的剩余极化,原来相互抵 消的各个晶粒本身所固有的压电效应便对外呈 现出宏观的压电效应,于是铁电陶瓷就变成了 压电陶瓷。
130℃~0℃晶体为四方晶系,自发极化沿c轴[001]方向; 0℃~-90 ℃为斜方晶系,自发极化沿[011]方向;-90 ℃以下 为菱形结构,自发极化沿[111]方向。
k= ke +ki+ ko+ ks
7
8
9
10
11
三、 介电弛豫
极化适应外电场频率变化的能力是不一样的。 极化子质量较大的空间极化与取向极化,由于惯性大, 无法跟随高额电场变化,只在较低频率下起作用。起 因于离子位移的离子极化能适应更高的频率(约1013Hz)。 电子云的变形引起的电于极化则有极高的适应速度 (约1016Hz)。
第六章 材料的介电特性
§ 6.1 电介质基本概念
铁电材料的畴结构演化和物理特性的相场方法模拟
铁电材料的畴结构演化和物理特性的相场方法模拟在科技日新月异的现代社会,具有多场耦合特性的先进材料的发展,对于材料科学的促进作用越来越明显。
在铁电材料中,这些耦合特性包括电学-力学耦合(如压电效应和挠曲电效应)、电学-热学耦合(如热释电效应)、磁学-电学耦合、以及介电特性等等。
特别是具有应变调制特性的铁电薄膜、复合材料和多层膜结构,更是拥有广阔的发展前景。
而上述这些特性几乎都与铁电材料极化矢量的动力学行为有关,特别是极化矢量对于外部电场的响应。
计算材料学是材料研究中的一种重要工具,它是借助材料的微观结构特性来模拟计算其宏观物理性质的方法。
在本文中,将利用热力学计算方法以及相场方法来研究铁电材料的相关性质。
首先,研究铁酸铋铁电薄膜中的多畴翻转行为。
本文构建了适用于铁酸铋薄膜的相场模型,利用该模型模拟计算电场诱发的极化矢量翻转过程。
计算结果验证了多畴翻转路径选择所遵循的能量最小化机制,揭示了铁电多畴翻转模式。
结果表明,在菱形相薄膜的三种翻转路径中,71°路径是多畴翻转的首选路径。
并且电场的方向、取值和变化率都会对多畴演化过程、以及系统达到平衡状态时的畴结构造成影响。
其次,利用铁酸铋的相场模型,研究了铁电薄膜厚度对多畴翻转行为以及漏电流的影响。
通过分析不同厚度薄膜中各个路径的翻转速率,可以发现,71°翻转路径依然是首选,但翻转速率却因厚度而异。
通过计算不同厚度薄膜的电滞回线,可以得到薄膜的矫顽场与厚度的非线性关系。
结果表明,降低薄膜厚度,会增大诱发极化矢量翻转所需的外加电场,同时会降低多畴翻转效率,使薄膜完成多畴翻转的时间变长。
再次,利用热力学计算的方法,研究元素掺杂对钛酸钡物理性质的影响。
基于热力学理论和实验数据,本文构建了钙/锶掺杂钛酸钡固溶体的热力学势函数。
利用该势函数,计算得到了钙/锶掺杂钛酸钡固溶体的温度-成分相图,其中,钙掺杂固溶体的居里温度和四方相极化矢量都不会受到掺杂的影响,但四方相-正交相、正交相-菱形相转变温度会随掺杂量增大而降低。
纳米铁电材料铁电性及其力电耦合特性的原子尺度模拟研究
纳米铁电材料铁电性及其力电耦合特性的原子尺度模拟研究王晓媛;闫亚宾;嵨田隆広;北村隆行【摘要】纳米铁电材料的几何构型和特征尺寸严重影响着材料的铁电性,对微电子器件中功能材料的可靠性有着至关重要的影响.数值模拟是研究铁电材料物理特性的重要手段,并且当材料的特征尺寸缩小至数个纳米的量级时,由于极小试样精密制备和微小物理量准确测量等方面困难的制约,数值模拟可能是唯一有效的办法.本文综述了典型二维、一维及零维纳米铁电材料铁电性的若干数值模拟研究进展,重点介绍了纳米铁电材料的极化分布、铁电相变、铁电临界尺寸和力电耦合特性等关键问题的研究成果,展望了纳米铁电材料模拟研究方面的研究重点.【期刊名称】《无机材料学报》【年(卷),期】2015(030)006【总页数】10页(P561-570)【关键词】纳米铁电材料;铁电极化;铁电临界尺寸;力电耦合;数值模拟;综述【作者】王晓媛;闫亚宾;嵨田隆広;北村隆行【作者单位】中国工程物理研究院总体工程研究所,绵阳621900;中国工程物理研究院总体工程研究所,绵阳621900;日本京都大学机械工程与科学系,日本京都606-8501;日本京都大学机械工程与科学系,日本京都606-8501【正文语种】中文【中图分类】TM22钙钛矿型铁电材料, 如钛酸钡(BaTiO3)、钛酸铅(PbTiO3)等, 具有良好的铁电性能和电学性质, 如高介电常数、低热电损耗及大热电系数等[1]。
钙钛矿型铁电材料以其优良的电学性质被广泛应用于各种电子器件, 例如压电传感器、激振器、热电热成像装置和介电电容等[2-4]。
近年来, 随着纳米加工技术的不断发展和电子元器件小型化程度的不断提高, 纳米铁电材料在微电子及微机电系统中得到了更为广泛的应用, 例如铁电随机存储器、激振器、高密度小型化电容器、武器部件中的点火装置等[5-6]。
目前已制备的纳米铁电结构包括超薄纳米薄膜、纳米线、纳米管、纳米点(nano-dot)和纳米岛(nano-island)等[7-12]。
《Bi4Ti3O12母相铁电薄膜的能源效应与调控机理》范文
《Bi4Ti3O12母相铁电薄膜的能源效应与调控机理》篇一一、引言随着科技的发展,铁电材料因其独特的物理性质和在能源存储、传感器等领域的潜在应用价值,逐渐成为材料科学研究的热点。
Bi4Ti3O12作为一种母相铁电薄膜,其独特的铁电性能使其在能源效应与调控机理方面具有重要研究价值。
本文将重点探讨Bi4Ti3O12母相铁电薄膜的能源效应及其调控机理。
二、Bi4Ti3O12母相铁电薄膜的基本性质Bi4Ti3O12是一种具有钙钛矿结构的铁电材料,其母相铁电薄膜具有优异的铁电性能、绝缘性能和热稳定性。
在一定的温度和电场条件下,其铁电性能能够被有效地激发和调控,使得Bi4Ti3O12母相铁电薄膜在能源存储、太阳能电池等领域具有广泛的应用前景。
三、Bi4Ti3O12母相铁电薄膜的能源效应(一)能源存储效应Bi4Ti3O12母相铁电薄膜具有较高的极化强度和剩余极化值,这些特性使得其可以作为高性能的铁电存储器件,有效实现能量的存储与释放。
通过改变外电场和温度条件,可以控制薄膜中畴壁的移动和取向,从而调节存储在薄膜中的能量,提高能源存储效率。
(二)光电转换效应由于Bi4Ti3O12母相铁电薄膜具有优良的光学性能和电学性能,使得其可以应用于太阳能电池的光吸收层。
在光照条件下,薄膜中的光生载流子可以通过内部电场的作用进行分离和传输,从而实现光电转换效应。
通过优化薄膜的成分和结构,可以提高其光吸收能力和光电转换效率,为太阳能电池提供更高的能量转换效率。
四、Bi4Ti3O12母相铁电薄膜的调控机理(一)外电场调控通过施加外电场,可以改变Bi4Ti3O12母相铁电薄膜中的畴壁结构和取向,从而调节其铁电性能和能量存储能力。
外电场的强度和方向决定了畴壁的移动方向和取向,进而影响薄膜的极化状态和能量存储状态。
(二)温度调控温度是影响Bi4Ti3O12母相铁电薄膜性能的重要因素之一。
随着温度的变化,薄膜的相结构、畴壁结构和取向都会发生变化,从而影响其铁电性能和能量存储能力。
铁电畴名词解释
铁电畴名词解释
1.铁电畴:一个自然形成铁电单晶或铁电陶瓷晶粒中出现的许多微小区域;每个区域中晶胞的电矩取向相同;而相邻区域的电矩取向不同。
这样的区域称为电畴。
2.畴壁:两畴之间的界壁称为畴壁。
晶体中的自发极化方向一般不相同,互相成90°或180°等角度。
若两个电畴的自发极化方向互成90°,则其畴壁叫90°。
畴壁。
此外,还有180°畴壁等。
180°畴壁较薄,一般为5-20埃,90°畴壁较厚一般为50-100埃。
为了使体系的能量*低,各电畴的极化方向通常“首尾相连”。
3.电畴结构与晶体结构的关系
BaTiOa的铁电相晶体结构有四方、斜方、菱形三种晶系,它们的自发极化方向分别沿[001],[011],[111]方向,除了90°。
和180°畴壁外,在斜方晶系中还有60°和120°畴壁,在菱形晶系中还有71°,109°畴壁。
多晶体中每个小晶粒可包含多个电畴。
由于晶体本身取向无规则,所以各电畴分布是混乱的,因而对外不显示极性。
单晶体,各电畴间的取向成一定的角度,如90°,180°。
铁电体材料理论及性综述
B2离子:高价阳离子,如Ti4+,Nb5+,Ta5+,W6+ 等
4. 铁电材料的钙钛矿结构
A位变化形成的化合物:
(A1+2A2+2)TiO3型
一、铁电体材料相关概 念
(Sr,Ba)TiO3
(Mg,Zn)TiO3 (A+11/2A+31/2)TiO3型
(Sr,Ba)ZrO3 (Sr,Pb)ZrO3
(Na1/2Bi1/2)TiO3
1、铁电材料发展历程
一、铁电体材料相关概 念
在1935年Busch发现了磷酸二氢钾KH2PO4— 简称KDP,其相对介电常数高达30,远远高于当时的 其它材料。 1940年之后,以BaTiO3为代表的具有钙钛矿 结构的铁电材料陆续被发现,这是铁电历史上里程 碑式的时期。
1、铁电材料发展历程
一、铁电体材料相关概 念
二、铁电体材料的特性
2、铁电体的电滞回线 hysteresis loop
电滞回线是铁电体的一个特征。它表示 铁电晶体中存在电畴。它是铁电体的极化强度P 随外加电场强度E的变化轨迹。
饱和极化强度Ps
剩余极化强度Pr
矫顽电场强度Ec二、铁电体材料 Nhomakorabea特性2、铁电体的电滞回线 hysteresis loop
Ps:饱和极化强度
Pr:剩余极化强度
二、铁电体材料的特性
3、压电效应 piezoelectric effect 晶体受到机械力的作用时,表面产生束缚
电荷,其电荷密度大小与施加外力大小成线性关系, 这种由机械效应转换成电效应的过程称为正压电效 应。 晶体在受到外电场激励下产生形变,且二 者之间呈线性关系,这种由电效应转换成机械效应 的过程称为逆压电效应。 力→形变→电压 正压电效 应 电压→形变 逆压 电效应
在180°畴超格子中的铁电畴层波对能带的影响
在180°畴超格子中的铁电畴层波对能带的影响
李兴教;吴志明;蔡定国;朱右新
【期刊名称】《压电与声光》
【年(卷),期】1992(14)5
【摘要】铁电180°畴超格子在超声波的作用下将被诱导出铁电畴层波,在这个波的作用下,存在许多新现象,其特征归纳为一个元激发“畴子”。
本文研究了在180°畴超格子中导带和价带中的载流子与畴子的相互作用,这样一种相互作用将在导带和价带形成子能带,同时改变电子或空穴分布,从而影响铁电体的电导率。
【总页数】6页(P9-14)
【关键词】铁电畴层波;子能带;畴子
【作者】李兴教;吴志明;蔡定国;朱右新
【作者单位】华中理工大学固体电子学系
【正文语种】中文
【中图分类】TN011
【相关文献】
1.180°铁电畴夹层结构中的畴层波 [J], 吴志明;李兴教
2.铁电180°畴超格子中的子能带 [J], 吴志明;李兴教
3.铁磁180°畴层结构中的畴层振动模 [J], 李义兵;李兴教
4.铁电多层畴结构中铁电畴层波振动模式的频谱分析 [J], 李义兵;李兴教
5.材料常数对铁电畴层波色散特性的影响 [J], 冯汉华;李兴教
因版权原因,仅展示原文概要,查看原文内容请购买。
压电材料畴壁
压电材料畴壁压电材料是一类特殊的材料,具有压电效应,即在受到机械应力或电场刺激时产生电荷分离和电位变化的现象。
压电效应的产生源于压电材料的晶格结构和电子结构,而压电材料的畴壁则是其特殊性质的重要组成部分。
畴壁是指压电材料中由于晶格结构不规则或电场效应引起的微观区域,这些区域在整体材料中形成了不同的方向性。
畴壁的存在对于材料的压电性能和稳定性起着重要作用。
压电材料的畴壁可以分为正畴和反畴。
正畴是指压电材料中晶格或电子结构呈现一致方向的区域,而反畴则是指晶格或电子结构呈现相反方向的区域。
畴壁是正畴和反畴之间的边界,具有高能量状态。
压电材料的畴壁在不同应力或电场的作用下会发生移动或改变。
当外加压力或电场超过一定阈值时,畴壁就会发生移动,这种现象被称为畴壁翻转。
畴壁翻转可以改变材料的压电性能和电学性质,因此畴壁翻转是压电材料中重要的现象之一。
畴壁翻转的过程涉及到畴壁的形变和畴壁之间的相互作用。
在畴壁翻转中,畴壁的形变是通过晶格结构的变化来实现的。
当外界应力或电场作用于压电材料时,畴壁会发生形变,从而引起畴壁的移动。
而畴壁之间的相互作用则是通过畴壁之间的能量耦合来实现的。
当一个畴壁发生翻转时,它会影响周围畴壁的状态,从而引发一系列畴壁的连锁反应。
畴壁的移动和翻转对于压电材料的性能和应用具有重要影响。
首先,畴壁的移动和翻转可以改变材料的压电系数和介电常数,从而影响材料的压电效应和电学性能。
其次,畴壁的移动和翻转还可以影响材料的机械性能和热学性能,进而影响材料在实际应用中的稳定性和可靠性。
因此,研究和控制畴壁的移动和翻转对于压电材料的开发和应用具有重要意义。
近年来,随着纳米技术的发展,研究人员通过调控压电材料的晶格结构和电子结构,成功实现了对畴壁的控制和调控。
通过纳米尺度的工程设计,可以在压电材料中引入畴壁的多种状态和结构,从而实现对畴壁的精确控制。
这为压电材料的性能优化和应用创新提供了新的途径。
压电材料的畴壁是其特殊性质的重要组成部分,畴壁的移动和翻转对于材料的性能和应用具有重要影响。
