电动机保护测控装置
UFit-M电动机保护装置
UFit-M电动机保护测控装置一、概述本装置适用于10kV及以下电压等级的电动机保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
1．保护功能◆二段式定时限过流保护（限时速断、过电流）◆二段式定时限负序过流保护（负序限时速断、负序过电流）◆二段式反时限过流保护◆二段式反时限负序过流保护◆堵转保护◆过负荷告警◆低电压、过电压保护◆零序过流保护（报警可选择跳闸）◆零序过压保护（报警可选择跳闸）◆过热保护◆非电量保护（温度过高、温度升高）◆2．辅助功能◆PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5．通讯功能◆标准的RS485多机通讯接口二、基本原理过流Ⅰ段保护按躲过启动电流整定,时限可整定为速断或带极短的时限,该保护主要对电动机短路提供保护。
当任一相达到整定值，，且过流Ⅰ段保护的投退控制字处于投入状态，则定时器启动，若持续到整定时限，则立即跳闸。
过流I段跳闸(J3)图1 过流I 段保护逻辑图过流II 段保护，又称堵转保护，它是在电动机启动完毕后自动投入,该保护可根据启动电流或堵转电流整定,主要对电动机启动时间过长和运行中堵转提供保护。
在超过电动机启动时间后，当任一相达到整定值，且过流Ⅱ段保护的投退控制字处于投入状态，则定时器启动，若持续到整定时限，则立即跳闸。
过流II 段还可以通过控制字选择该段采用定时限还是反时限特性。
图2 过流II 段保护逻辑图当电动机三相电流有较大不对称,会出现较大的负序电流,而负序电流将在转子产生2倍工频电流,使转子的附加发热大大增加,危及电动机的安全运行。
金智科技WDZ-5200B系列保护测控装置说明书
WDZ-5200B系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200B系列保护测控装置。
本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：V1.12目录第一章WDZ-5200B系列保护测控装置综述第二章WDZ-5211B线路保护测控装置第三章WDZ-5215B短线路综合保护测控装置第四章WDZ-5231B电动机差动保护装置第五章WDZ-5232 B电动机保护测控装置第六章WDZ-5241B变压器差动保护装置第七章WDZ-5242B变压器保护测控装置第八章WDZ-5271B电压互感器保护测控装置第九章WDZ-5281B单线路测控装置第十章WDZ-5284B双母线测控装置第十一章WDZ-5285B单线路测控装置第十二章WDZ-5286B双线路测控装置第十三章WDZ-5287B多直流测控装置第十四章WDZ-5288B多电流测控装置WDZ-5200B系列保护测控装置综述1装置概述WDZ-5200B系列保护测控装置是在基于WDZ-5200系列装置基础上，进行部分修改，用于维护WDZ-400系列装置，安装尺寸和开孔尺寸和WDZ-400装置一致，通讯方式和点表和WDZ-400一致，但需要进行接线重新设计，从而实现现场装置的替换。
WDZ-5200B系列装置型号和WDZ-400系列装置对照表如下：WDZ-5200B系列装置 WDZ-400系列装置WDZ-5211B线路保护测控装置 WDZ-410线路综合保护测控装置WDZ-5215B短线路综合保护测控装置 WDZ-415短线路差动保护装置WDZ-5231B电动机差动保护装置 WDZ-431电动机差动保护装置WDZ-5232B电动机保护测控装置 WDZ-430电动机综合保护测控装置WDZ-5241B变压器差动保护装置 WDZ-441低压变压器差动保护装置WDZ-5242B变压器保护测控装置 WDZ-440低压变压器综合保护测控装置WDZ-5271B电压互感器保护测控装置 WDZ-491电压互感器综合保护测控装置WDZ-5281B单线路测控装置 WDZ-481单线路测控装置WDZ-5284B双母线测控装置 WDZ-488双母线测控装置WDZ-5285B单线路测控装置 WDZ-485单线路测控装置WDZ-5286B双线路测控装置 WDZ-486双线路测控装置WDZ-5287B多直流测控装置 WDZ-489多直流测控装置WDZ-5288B多电流测控装置 WDZ-487多电流测控装置2基本技术参数2.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz2.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5V A/相（额定5A时）；＜0.25V A/相（额定1A时）交流电压回路：＜0.5V A/相（额定57.74V时）2.3过载能力2倍额定电流可连续运行10倍额定电流可连续运行10s40倍额定电流可连续运行1s1.5倍额定电压可连续运行2倍额定电压可连续运行10s2.4输出接点跳圈、合圈出口： 0.3～4A自适应（带操作板）跳、合闸出口（常开接点）：5A ，DC220V（吸合）信号出口（常开接点）：5A ，DC220V（吸合）开关量输入：直流220V或110V，导通电流＜10mA2.5精确工作范围电流：0.05In～20In零序电流：10mA～6A电压：0.4V～120V频率：40Hz～65Hz2.6动作时间差动速断：≤20ms，施加二倍整定值比率差动：≤30ms，施加二倍整定值过流速断：≤35ms，施加二倍整定值2.7定值误差电流及电压定值误差：≤±2.5％整定值零序电流误差：≤±2.5％整定值或±1mA定时限定值误差：≤±1％整定时间+35ms反时限定值误差：≤±2.5％理论时间+50ms2.84~20mA测量接口输出范围：4mA～20mA输出精度：±0.5%外接电阻：小于500欧姆2.9测量元件的准确度电流、电压：±0.2%有功功率、无功功率、功率因数：±0.5%硬件电能：±0.5%频率：±0.01Hz直流量（4~20mA、0~5V）：±0.2%2.10事件记录SOE分辨率：≤2msGPS对时精度：≤1ms2.11通信接口和规约RS485：通讯速率 9.6～115.2 Kbps可调，支持双网，通讯介质支持屏蔽电缆CAN：通信速率10K～1Mbps，支持双网，通信介质为屏蔽电缆2.12电磁兼容能承受GB/T 14598.14中规定的严酷等级为IV级的静电放电试验能承受GB/T 14598.10中规定的IV级的快速瞬变干扰试验能承受GB/T 14598.13中规定的III级的脉冲群干扰试验能承受GB/T 14598.9中规定的严酷等级为III级的辐射电磁场干扰试验能承受GB/T 17626.5中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验装置应能承受GB/T 14598.17中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验装置应能承受GB/T 14598.19中规定的严酷等级为A级的工频抗扰度试验装置应能承受GB/T 14598.16-2005中规定的A类设备辐射骚扰限值，测量距离3m 装置应能承受GB/T 14598.16-2005中规定的电源端口传导骚扰准峰值及平均值不超过相应限值2.13环境条件环境温度：-10℃～+55℃相对湿度：5%～95%大气压力：80kPa～110kPa极限温度：-25℃～70℃2.14绝缘性能绝缘电阻：≥100 M介电强度：能承受频率为50Hz，历时1min的工频耐压试验冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压2.15机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验能承受GB/T 14537中规定的严酷等级为1级的碰撞试验2.16故障录波记录故障前5个周波，故障后200个周波，最多可存储16组录波数据。

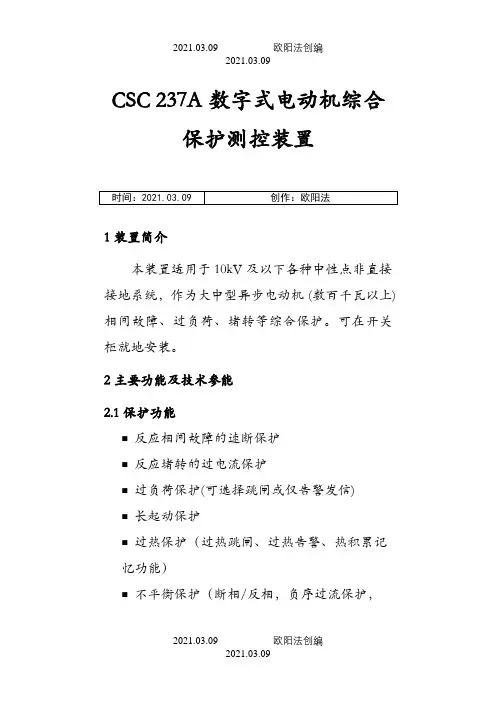

CSC 237A数字式电动机保护装置之欧阳法创编
CSC 237A数字式电动机综合保护测控装置1装置简介本装置适用于10kV及以下各种中性点非直接接地系统，作为大中型异步电动机 (数百千瓦以上) 相间故障、过负荷、堵转等综合保护。
可在开关柜就地安装。
2 主要功能及技术参能2.1 保护功能⏹反应相间故障的速断保护⏹反应堵转的过电流保护⏹过负荷保护(可选择跳闸或仅告警发信)⏹长起动保护⏹过热保护（过热跳闸、过热告警、热积累记忆功能）⏹不平衡保护（断相/反相，负序过流保护，可选择定时限或反时限）⏹接地保护（零序过流保护，可选择跳闸或仅告警发信）⏹低电压保护⏹F-C过流闭锁⏹非电量保护2.2 测控功能⏹15路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合⏹Ua、Ub、Uc、Ia、Ic、P、Q、COSф等模拟量的遥测⏹各种事件SOE等2.3 技术参数3 保护元件3.1 长起动保护装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变到10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。
（Ie为电动机额定电流。
）电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。
图1 异步电动机起动电流特性为了降低起动电流，减少对电网的无功冲击，大型的异步电动机常常串联电抗器或者电阻，以实现降压起动；起动完毕后短接串联电抗器或者电阻。
本装置设置了专用的控制字，如果选择“降压起动方式投入”，则装置在起动完毕以后，给出一付“投全压”的接点，以便及时短接分压电抗器，使电动机进入额定电压运行。
为了试验方便，当CSC 237保护装置检测到电动机在“起动过程中”时（即上图中的Tstart 时段），面板MMI 最下一指示绿灯（备用）点亮。
3.2 过热保护过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电动机各种过负荷引起的过热提供保护，也作为电动机短路、起动时间过长、堵转等的后备。
WDZ-5200系列保护测控装置介绍
其它功能
装置功能
WDZ-5283线路测控装置
测控功能
2条线路的三相电压、零序电压、三相电流、有功功率、无功功率、 功率因数、频率 55路遥信开入采集 10路继电器输出，对5个对象进行遥控跳合闸操作 线路1硬件电能计量，线路2电度积分计量 2路4～20mA直流模拟量输出
解决方案
CT饱和判别 高低值比率差动 在直流分量情况下，传变特性正常的CT
34
装置特点
差动保护
CT饱和判别
在短路电流中的暂态分量中，有偏于时间轴一侧的直流分量，使得磁 通对励磁电流变化的磁滞回线不与坐标原点对称，因此励磁电流的正 负半周波形不对称即有一定分量的偶次谐波分量 在稳态短路电流中无直流分量，磁通对励磁电流变化的磁滞回线与坐 标原点对称，因此励磁电流的正负半周波形对称此时偶次谐波分量较 小但有一定的奇次谐波分量 可以利用二次电流中的谐波含量来识别CT的暂态与稳态饱和 当 I 2 K 2 I1 或 I 3 K 3 I1 时分相闭锁比率差动，式中K2、K3取0.2
35
装置特点
差动保护
高低值比率差动
DI Isd 高比值动作区 0.7 1
低值比率差动保护要经过TA饱和判据 闭锁以防止在TA饱和时误动 为保证区内故障的快速切除，以及区 1.2Ie 内短路CT饱和时差动保护也能快速切 除故障，高值比率差动元件（不灵敏） 0 不经CT饱和判据闭锁 针对内部的严重故障，有动作快速的 差动速断元件
规约
CAN、RS485使用Modbus、标准103规约 ProfiBus使用PROFIBUS-DPV0/DPV1 规约
30
装置特点
时钟同步
485差分电平输入 装置采用软件报文对时和硬件秒脉冲对时相结合的方 式
许继WDH-872综保技术及使用说明书
WDH-872 微机电动机保护测控装置
技术说明书 （Version 1.00）
许继电气股份有限公司 XJ ELECTRIC CO.，LTD.
WDH-872 微机电动机保护测控装置
目录 1 概述 .....................................................................................................................................................1 1.1 应用范围..............................................................................................................................................1 1.2 保护配置..............................................................................................................................................1 1.3 产品特点..............................................................................................................................................1 2 技术指标...............................................................................

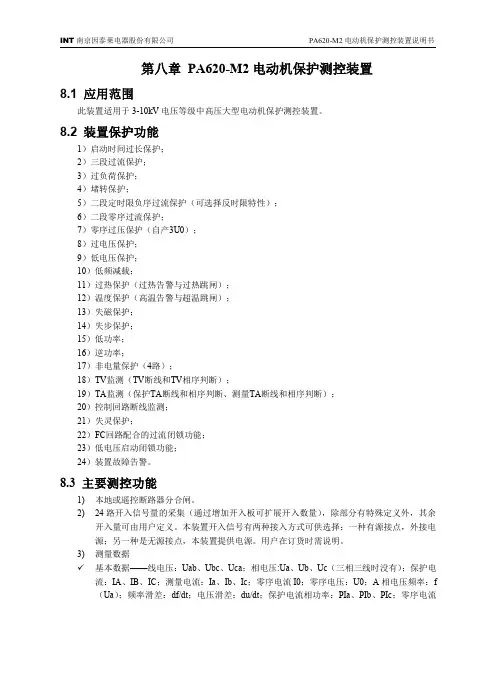

PA620-M2电动机保护
8.3 主要测控功能
1) 2) 本地或遥控断路器分合闸。 24 路开入信号量的采集（通过增加开入板可扩展开入数量） ，除部分有特殊定义外，其余 开入量可由用户定义。本装置开入信号有两种接入方式可供选择：一种有源接点，外接电 源；另一种是无源接点，本装置提供电源。用户在订货时需说明。 3) 测量数据 基本数据——线电压：Uab、Ubc、Uca；相电压:Ua、Ub、Uc（三相三线时没有） ；保护电 流：IA、IB、IC；测量电流：Ia、Ib、Ic；零序电流 I0；零序电压：U0；A 相电压频率：f （Ua ） ；频率滑差：df/dt；电压滑差：du/dt；保护电流相功率：PIa 、PIb 、PIc ；零序电流
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
8.4 装置整定内容
8.4.1 定值整定清单
在“05.定值清单”子菜单中整定。 1） 保护软压板 名称 启动保护 过流Ⅰ段 过流Ⅱ段 过流Ⅲ段 过负荷 堵转保护 负序Ⅰ段 负序Ⅱ段 零序Ⅰ段 零序Ⅱ段 零序过压 过电压 低电压 低频减载 过热告警 过热跳闸 高温告警 超温跳闸 失磁保护 失步保护 低功率 选项 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出 投入/退出
RCS-9000系列A型保护测控装置-电动机保护部分技术和使用说明书
ZL_DYBH0103.0711RCS-9000系列A型保护测控装置——电动机保护部分技术和使用说明书南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1概 述 (1)1.1RCS-9000系列A型保护测控装置的主要特点 (1)1.2RCS-9000系列A型保护测控装置的主要技术数据 (2)1.3RCS-9000系列A型保护测控装置的通信接口 (3)1.4RCS-9000系列A型保护测控装置的对时方式 (3)1.5RCS-9000系列A型保护测控装置相互间的二次接线说明 (3)1.6RCS-9000系列A型电动机保护测控装置的典型设备与配置 (4)1.7RCS-9000系列A型保护测控装置保护信息功能 (4)2装置技术使用说明 (5)2.1RCS-9641Ⅱ电动机保护测控装置 (5)2.1.1基本配置及规格 (5)2.1.2装置原理 (6)2.1.3装置跳线说明 (9)2.1.4装置背板端子及说明 (9)2.1.5定值整定 (10)2.2RCS-9642Ⅱ大型电动机保护测控装置 (17)2.2.1基本配置及规格 (17)2.2.2装置原理 (18)2.2.3装置跳线说明 (22)2.2.4装置背板端子及说明 (22)2.2.5定值整定 (24)3装置开孔尺寸和外型图 (31)3.1装置开孔尺寸图 (31)3.2装置外型图 (31)4定货需知 (34)4.1根据自己的要求选择相应型号的装置，并且选择确当的参数 (34)4.2开箱与存储 (34)1概述1.1RCS-9000系列A型保护测控装置的主要特点1) 由RCS-9000系列A型保护测控装置构成的综合自动化系统是一个分层分布式系统，他按一个元件（一个间隔），一套装置分布式设计配置，直接就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
南京钛能电气TDR930系列综合保护测控装置 17页PPT文档
TDR934A
电动机综合保护测控装置（带差动保 护）
TDR934B
集
双向运行电动机综成合保护测控装置
消
防
门
禁
监
控
面向对象数据库技术
系 统
此处添加公司信息
11
TDR935数字式变压器保护装置
TDR935数字式变压器保护装置由差动保护、非电量保护、后备保护构成 了110kV及以下电压等级的电力变压器成套保护，提供了二次谐波制动的 比率差动保护、差动速断保护、复合电压闭锁（方向）电流保护、过电流 保护、零序电流保护、间隙零序电流保护、零序过电压保护和过负荷保护 等功能。
集
成
消
防
门
禁
监
控
面向对象数据库技术
系 统
此处添加公司信息
12
TDR935数字式变压器保护装置
TDR935 TDR935A TDR935B TDR935D TDR935F
变压器差动保护装置（带独立出口的非电 量保护）
110kV变压器后备保护测控装置（用于 大电流接地系统）
35kV（10kV）变压器后备保护测控装 置（用于小电流接地系统）
集
成
消
防
门
禁
监
控
面向对象数据库技术
系 统
此处添加公司信息
8
TDR931综合保护装置
TDR931 TDR931B TDR931C TDR931H TDR931L TDR931P TDR931Q TDR931R TDR931M
通用型综合保护测控装置
110kV母联保护测控装置
电容器专用保护测控装置
母联保护测控备投装置（带母联备自投功能）
南京钛能电气有限公司
金智科技 WDZ-5233 电动机综合保护测控装置 说明书
WDZ-5233电动机综合保护测控装置1装置功能WDZ-5233电动机综合保护测控装置主要用于10KV及以下2000KW及以上大型三相异步电动机的保护和测控。
2保护功能及原理WDZ-5233电动机综合保护测控装置具有WDZ-5231和WDZ-5232的所有功能，是差动保护和综合保护合一的装置，只是缺少了WDZ-5231中磁平衡差动保护功能。
保护功能参见WDZ-5231电动机差动保护装置和WDZ-5232电动机保护测控装置章节介绍。
2.1保护定值序号名称及含义符号单位整定范围1 电动机额定电流I e A 0.20In-1.20In2 差动速断电流I cdsd Ie 0.20-20.003 最小动作电流I cdqd Ie 0.20-20.004 比率制动系数 K 0.10-0.605 CT断线闭锁比率差动退出、投入6 速断电流高值I sdg A 0.20In-20.00In7 速断电流低值I sdd A 0.20In-20.00In8 速断动作时间t sd s 0.00-10.009 反向功率闭锁速断退出、投入10 负序过流一段电流I21dz A 0.05In-4.00In11 负序过流一段时间t21dz s 0.10-20.0012 负序一段方向判据退出、投入13 负序过流二段电流I22dz A 0.05In-4.00In14 负序过流二段时间t22dz s 0.10-100.0015 负序过流二段动作曲线定时限/正常反时限/非常反时限/超常反时限16 负序过流二段出口方式告警、跳闸17 负序二段方向判据退出、投入18 零序动作一段电流I01dz A 0.010-6.000①19 零序保护一段时间t01dz s 0.00-10.0020 接地一段出口方式告警、跳闸21 零序动作二段电流I02dz A 0.010-6.000②22 零序保护二段时间t02dz s 0.10-100.0023 接地二段出口方式告警、跳闸24 堵转保护电流I dz A 0.20In-20.00In25 堵转保护时间t dz s 0.10-100.0026 堵转保护出口方式告警、跳闸27 电动机额定起动电流I qde A 0.20In-20.00In28 电动机允许堵转时间t yd s 1.00-40.0029 长启动保护出口方式告警、跳闸30 正序过流动作电流I1gl A 0.20In-12.00In31 正序过流动作时间t1gl s 0.10-100.0032 正序过流出口方式告警、跳闸33 过负荷保护电流I gfh A 0.20In-20.00In34 过负荷动作时间t gfh s 0.10-650.0035 过负荷动作曲线定时限/正常反时限/非常反时限/超常反时限36 过负荷保护出口方式告警、跳闸37 过热告警定值θa0.50-1.0038 重起动过热闭锁值θb0.50-1.0039 发热时间常数T fr Min 1.00-100.0040 散热时间T sr Min 1.00-300.0041 过热保护出口方式告警、跳闸42 欠压保护动作值U qy V 10.00-100.0043 欠压保护动作时间t qy s 0.10-30.0044 FC过流闭锁电流值I fcbs A 1.00In-20.00In45 开关量保护一动作时间t KI1 S 0.10-650.0046 开关量保护一出口方式告警、跳闸47 开关量保护二动作时间t KI2 S 0.10-650.0048 开关量保护二出口方式告警、跳闸49 开关量保护三动作时间t KI2 S 0.10-650.0050 开关量保护三出口方式告警、跳闸41 电动机自起动功能退出、投入注：①②零序动作一段电流和零序动作二段电流定值的范围：在零序电流外接情况下为0.010~6.000A；在零序电流自产情况下为0.20In~20.00In。
WDZ-5232电动机测控保护装置故障处理措施分析
WDZ-5232电动机测控保护装置故障处理措施分析
尹启亮
【期刊名称】《电力设备管理》
【年(卷),期】2024()9
【摘要】电动机测控保护装置作为发电厂的重要保护设备,其正常运行对电动机乃至发电厂的安全运行具有重要意义。
然而,在实际运行中,由于各种原因,使得装置可能会出现一些故障,导致电动机处于无保护状态运行,从而埋下事故隐患。
为了确保发电机组运行稳定性,本文对WDZ-5232电动机测控保护装置运行过程中常见的几种故障进行分析,通过不同故障现象查找故障原因,并针对故障原因提出相对应的故障解决措施,以期为发电厂的专业技术人员提供参考和指导,为发电机组的安全稳定运行保驾护航。
【总页数】3页(P283-285)
【作者】尹启亮
【作者单位】广东省粤泷发电有限责任公司
【正文语种】中文
【中图分类】TM7
【相关文献】
1.矿井绞车的一般故障原因分析与电动机不转动故障处理措施
2.综合电动机保护装置改进措施
3.火电厂继电保护装置故障处理措施分析
4.空压机电动机故障处理与预防措施分析
5.提高低压电动机微机保护装置可靠性的关键措施
因版权原因，仅展示原文概要，查看原文内容请购买。
MPU330(标准版)
低压电动机/线路微机型保护测控装置(V4.0 标准版)
技术说明书
北京思瑞科技有限公司
-0-
目 录
.................................................................. - 1 1 产品概述 产品概述. 1.1 产品特点............................................................... - 1 1.2 产品功能............................................................... - 1 2 技术指标 .................................................................. - 3 技术指标. 2.1 产品执行标准............................................................ - 3 2.2 环境条件............................................................... - 3 2.3 绝缘性能............................................................... - 3 EMC ）性能.................................................... - 4 2.4 电磁兼容（ 电磁兼容（EMC EMC）性能 2.5 主回路额定参数......................................................... - 4 2.6 控制器额定参数......................................................... - 4 2.7 测量精度................................................................ - 4 ............................................................ - 5 3 电动机保护原理 电动机保护原理. 3.1 启动超时保护........................................................... - 5 3.2 过载保护............................................................... - 5 3.3 过流（堵转）保护....................................................... - 8 3.4 断相保护............................................................... - 8 3.5 电流不平衡保护......................................................... - 8 3.6 接地保护............................................................... - 9 3.7 漏电保护............................................................... - 9 3.8 短路保护............................................................... - 9 3.9 欠载保护.............................................................. - 10 3.10 温度保护............................................................. - 10 3.11 过电压保护............................................................ - 11 3.12 低电压保护........................................................... - 11 3.13 欠功率因数保护....................................................... - 11 3.14 相序保护............................................................. - 12 3.15 T E 时间保护........................................................... - 12 3.16 重启动功能............................................................ - 13 3.17 工艺联锁.............................................................. - 13 3.18 事故停机.............................................................. - 14 ............................................................. - 15 4 线路保护原理 线路保护原理. 4.1 过负荷保护...........................................保护.............................................................. - 15 4.3 漏电保护.............................................................. - 15 4.4 低压闭锁过流一段....................................................... - 16 4.5 低压闭锁过流二段....................................................... - 16 4.6 过流三段............................................................... - 16 4.7 后加速保护............................................................. - 17 4.8 低电压保护............................................................ - 17 ................................................................. - 18 5 产品尺寸 产品尺寸.
PSM 641U电动机保护测控装置技术说明书
国电南自DL/T 1075 PSM 641U电动机保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 641U电动机保护测控装置技术说明书V 1.24国电南京自动化股份有限公司2013年03月版本声明本说明书适用于PSM 641U电动机保护测控装置V1.24及以上版本。
PSM 641U电动机保护测控装置产品说明书版本修改记录表10987654321 V1.24 初始版本PSM 641U V1.24 2012.11序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183073传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2012年12月第1版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1 适用范围 (1)1.2 装置型号及其保护功能配置 (1)1.3 测量和控制 (1)2技术参数 (2)2.1 保护元件精确工作范围 (2)2.2 保护元件定值误差 (2)2.3 保护整组动作时间 (2)2.4 通信接口 (2)3保护功能及原理 (3)3.1 电动机起动 (3)3.2差动保护 (3)3.3 过热保护 (5)3.4 过电流保护 (6)3.5 过负荷 (6)3.6 非全相运行保护 (7)3.7 反时限元件 (7)3.8 堵转保护 (7)3.9 F-C闭锁功能 (7)3.10 零序过电流保护 (7)3.11 零序电压保护 (7)3.12 低电压保护 (8)3.13 过电压保护 (8)3.14 非电量保护 (8)3.15 低频率保护 (8)3.16 失步保护 (8)3.17 非同步冲击保护 (8)3.18 PT断线 (9)4端子说明 (10)4.1 基本型配置端子图 (10)4.2 D型配置端子图 (11)4.3 S型配置端子图 (12)5定值整定说明 (13)5.1 基本型配置保护定值清单及说明 (13)5.2 D型配置保护定值清单及说明 (16)5.3S型配置保护定值清单及说明 (19)6装置信息代码表 (24)6.1 事件信息表 (24)6.2 告警信息表 (24)6.3软压板信息表 (25)6.4 遥信量信息表 (27)6.5 遥测信息表 (28)6.6 遥控量信息表 (28)7装置二次接线示意图 (29)7.1 基本型配置示意图 (29)7.2 D型配置示意图 (30)7.3 S型配置示意图 (31)1 概述 1.1 适用范围PSM 641U 电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供全面保护，同时集成了各种测量和控制功能的多功能成套装置。
DPM-300E型微机电动机综合保护测控装置用户手册V1.00
DPM-300EC2(C3)型微机电动机保护测控装置用户手册珠海市恒瑞电力科技有限公司2010年12月目录第一章简介 (2)1.1 应用范围 (2)1.2 主要特点 (2)第二章主要功能 (2)2.1保护功能 (3)2.2 测量功能 (3)2.3 监视功能 (3)2.4 控制功能 (4)2.5 事件记录和故障录波 (4)2.6 人机接口 (4)2.7 通信功能 (4)第三章结构及安装 (5)3.1 装置结构 (5)3.2 机械安装 (5)3.3 电气接线注意事项 (6)3.4 通信连接 (6)第四章使用说明 (7)4.1 面板布置 (7)4.2 装置操作说明 (7)第五章保护原理 (11)5.1 保护功能说明 (11)第六章定值参数表 (14)6.1 定值整定表 (14)6.2 参数整定表 (16)6.3 开入量表 (17)6.4脉冲量表 (17)6.5开出传动表 (17)第七章用户安装调试说明 (19)第八章技术参数 (20)第九章附录 (22)9.1 操作回路图 (22)9.2 外部接线端子图 (22)9.3 外部接线示意图 (24)9.4 保护功能校验 (25)第一章简介1.1 应用范围DPM-300EC2(C3)型微机电动机保护测控装置适用于3kV～10kV电压等级的各种异步、同步电动机的成套保护和测控。
与DPM-200E型微机电动机差动保护装置配套,组成完善的大型电动机(功率超过2000KW)的成套保护和测控。
1.2 主要特点●功能高度集成化，集保护、测量、监视、控制、通信等多种功能于一体。
●保护功能完全不依赖于通信网络，网络故障不影响保护正常运行。
●以高性能、高集成度的DSP数字处理器为核心，运算速度快、实时处理能力强等优良特性。
●表面贴工艺，采用CMOS工业级芯片、多种抗干扰措施、软硬件冗余设计。
●后插拔结构，强弱电分离。
●全封闭金属机箱，具有很强的抗静电、抗电磁干扰、抗机械振动能力；体积小，方便安装，可下放到开关柜安装或集中组屏。
PS 690 系列低压保护测控装置(电动机保护及PT保护)
（5）、PS 690系列低压保护测控装置产品简介产品概述PS 690系列中的PSM 690数字式电动机保护测控装置对电动机的相间故障、接地故障以及不正常运行提供全面保护，同时集成了相应测量和控制功能。
产品可应用于各种传统的接触器或断路器控制的10kV及以下交流高压大、中型异步电动机。
PSV 690数字式TV保护测量装置采集35kV及以下电压等级母线TV的电压，完成母线电压的测量监视，并提供相应的电压保护输出接点，用于告警或跳闸。
同时针对单母线分段接线，装置还提供母线电压并列功能。
以上装置广泛应用于厂用电及工矿企业。
主要特点★先进的设计■保护及自动化功能均采用基于图形化界面的逻辑可编程的方式实现。
采用逻辑可编程方式构成的定型产品，功能配置能够满足多数用户的要求。
■功能配置的变化不需要修改软件，系列产品的核心构成不但在硬件上，而且在软件上彻底模块化、平台化，增强了产品品质的可信赖性，简单、灵活、可靠三者得到完美统一。
★双以太网通信接口支持以太网103通信协议。
★使用方便■提供脉冲电度的接入端。
■装置自带操作回路。
★抗御恶劣的运行环境具有良好的防尘、抗振动设计，适合安装于开关柜等环境条件较为恶劣的现场运行。
主要功能配置见下列各表所示表1 PSM690数字式电动机保护测控装置功能配置表表2 PSV690数字式TV保护测量装置功能配置表主要技术数据★整组动作时间（包括继电器固有时间）速动段的固有动作时间：1.5倍整定值时测量，不大于40ms。
电流差动保护的固有动作时间：2倍整定值时测量，不大于40ms。
★模拟量测量回路精度电流、电压：0.2级功率、功率因数、电度：0.5级订货要求★TA额定电流；★如配置打印机，需增配打印服务器；★4-20mA模拟量输出功能；★GPS对时方式：脉冲输入、IRIG-B（DC）时码（TTL）、差分信号；★特别申明事项。
603A使用说明书
12
开关量输出 （DO） 通信接口
8（防跳内置）或 7（防跳外置）
3
4 主要技术指标
4.1 额定参数
交流电压额定值(Un)：线电压：100V，380V；相电压：57.7V，220V 交流电流额定值(In)：5A，1A 电源频率额定值：50Hz 直流电源额定值：220V，110V
其它
3 装置硬件资源配置
名称
装置工作电源 控制回路电源 开关控制回路 交流输入 （AD） 开关量输入 （DI）
数量
1 1 1 14
说明
可以是 DC220V 或 DC110V，在订货时须注明。 可以是 DC220V 或 DC110V，在订货时须注明。 有内置防跳继电器及合闸保持继电器。 途径：交流量→内部小互感器(隔离变换)→低通滤波→ A/D 转换(数字信号)→DSP(计算处理)。 均经光电隔离。其中，开入量 1 ～ 9 为 DC220V 或 DC110V 输入的普通信号；开入量 10～12 可通过增加 扩展模块获得。 在三个经扩展模块获得的开入量中， 开 入量 10 可作为 GPS 对时信号，开入量 11～12 可作为 电度脉冲信号，此时它们都是 DC24V 输入，而当它们 作为普通信号时，输入电压同开入量 1～9。 均经光电隔离。 可以是 RS-232、RS-485、光纤和网络接口。
保护
遥测量
遥信量 遥控量 当地报告记录
第 3 页
eDCAP-603A 电动机保护测控装置：使用说明书
对时功能数据的Biblioteka 电保存通讯协议 数字化功能
主机软件对时 GPS 对时 B 码对时 录波数据、故障告警记录、变位记录、操作记录等保存在有备用电池支 持的 RAM 中，在装置掉电时数据不会丢失。 保护或控制参数保存在 EEPROM 中，在装置掉电或电池耗尽时数据不会 丢失。 DCAP2002、103、Modbus 1. IEC61850 站控层协议，支持 61850 数据模型、缓存/非缓存报告、 定值组控制、控制模型、文件传输、时钟同步等，支持从装置中读 取 IEC61850 模型 2. GOOSE 发布和订阅 详细内容请参考《eDCAP600 系列 IEC61850 通讯说明书》 测量量显示方式： “一次值/二次值”可选择； 电度测量方式： “脉冲方式/计算方式”可选择。
wdz-460型低压电动综合保护测控装置
式中 Ｉ０ 电动机的零序电流 Ａ Ｉ０１ｄｚ 零序一段电流动作值 Ａ ｔ０１ｄｚ 整定的零序一段保护动作时间 ｓ
＝１ 电动机启动结束后
Ｋ２ ＝３∼１０ 本装置取 ６
Ｋ１ 随启动过程变化 为的是躲过启动电流 Ｋ２ 用于改变负序电流在发热模型中 的热效应 由于负序电流在转子中的热效应比正序电流高很多 比例上之比 根据理论和经验 本装置取 Ｋ２＝６
电动机的积累过热量 为
南京东大金智电气自动化有限公司
3
WDZ-460 型电动机综合保护测控装置
遥测 跳闸报告 告警报告等装置内部所有的信息都能在液晶上汉化显示 使 调试 运行 维护方便 l 独创内嵌智能电度表完成电能累计 用户不必安装电度表即能完成高精度电能 计量 并可实现远程自动抄表系统的所有功能 选配 l 大容量 ＲＡＭ 电动机启动过程录波及故障录波 为事故分析带来极大方便 l 装置带有时钟同步接口 以确保装置的时钟与系统同步 l 用串行 ＥＥＰＲＯＭ 存放保护定值 可预先设定 ５ 套定值适应各种运行工况 l ＳＯＥ 和自检报告失电自动保存 l 软 硬件冗余设计 完善的软 硬件自检 二级看门狗 抗干扰性能强
ＷＤＺ－４６０ 型
低压电动机综合保护测控装置
技术说明书
（Ｖ１．０）
南 京 东 大 金 智 电 气 自 动 化 有 限 公 司 ＷＩＳＣＯＭ ＥＬＥＣＴＲＩＣＡＬ ＣＯ．，ＬＴＤ
WDZ-460 型电动机综合保护测控装置
WDZ-460 型 低压电动机综合保护测控装置
通讯功能 选配 高速 ＲＳ４８５ 现场总线 通讯速率最高可达 １１５．２ｋｂｐｓ
１．２ 装置特 点
PMC-550操作使用说明书V1.20
深圳中电
PMC-550 低压电动机保护测控装置
用户手册
本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使 用本文件及其内容，违犯者将要对损坏负责。深圳市中电电力技术有限公司保留所有版权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容，由于不可能完全消除差错， 本手册中的数据将定期审核，欢迎提出修改建议，以后版本如有变动，恕不另行通知。
1.1 概述 .............................................................................................................................................1 1.2 产品特点 .....................................................................................................................................1 1.3 产品使用 .....................................................................................................................................2
#浙江许继XJ-2000系列(电动机保护)微机装置使用
XJ-2000系列电动机保护装置使用说明书浙江许继电气有限公司XJ-2000系列微机保护测控装置概述XJ-2000系列微机保护测控装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。
基于XJ-2000系列微机保护测控装置，我公司形成了变电站综合自动化系统、水电站综合自动化系统，火电厂综合自动化系统、泵站自动化系统等成套产品。
并在多个变电站、水电站、泵站、开关站成功运行。
1．主要特点：1.1 背插式结构采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路，再进入弱电信号处理，然后上到总线，将强电或干扰较强的信号在电气、空间上严格分离，与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便，可靠性好的优势。
1.2强恶劣环境运行能力公司根据多年电力水电工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。
采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。
分散在开关柜或现场，可靠性不受振动影响采用加强干扰设计，各输入输出均经过了严格的电气隔离和强干扰旁路、抑制电路，可靠性不受现场干扰的影响。
采用白色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮湿、防腐蚀等。
1.3完善的自检自恢复措施装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。
设置多重软件、硬件看门狗，确保保护测控程序可靠运行。
1.4全分散系统设计系列保护测控装置按每个间隔单元一个装置设计，装置可就地安装，也可集中安装，每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套我公司的自动化管理系统组成站及自动化接口，并与各级调度系统接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机的自启动
自启动对电动机保护的影响： 自启动对电动机保护的影响： 如不能区分自启动状态，可能引起电流保护、差动保 护的误动作 如按躲过自启动原则整定，定值偏高，灵敏度降低 自启动的判据： 自启动的判据： 电压判据：U<Udz 频率判据：f < fdz 解决方法： 解决方法： 在准确判别出电动机处于自启动状态的前提下，按电 动机启动过程处理
谢谢
优点： 优点：
直接测量电动机内部（绕组、轴承）温度，直接可靠
缺点： 缺点：
需预埋测温电阻， 增加接线，成本较高
注意事项： 注意事项：
最好采用3线制，输入电缆采用屏蔽电缆提高抗干扰 能力
我公司WDZ-435提供该保护功能 我公司WDZ-435提供该保护功能 WDZ
F-C回路大电流闭锁
对于F-C回路，当最大故障 回路， 对于 回路 电流大于接触器开断电流时， 电流大于接触器开断电流时， 需闭锁保护出口， 需闭锁保护出口，待熔丝熔断 后再跳开接触器。 后再跳开接触器。
磁平衡式电动机纵差保护
瞬动过电流保护（50） 反时限过流保护（51）
相邻电动机严重故障
当电动机靠近母线侧发生严重 故障（区外）时，相邻大型电 动机此时会有较大的反向 反向电流， 反向 如无方向闭锁，该电动机的电 流保护会有可能误动。如按躲 过区外故障整定，灵敏度不够。 因此，母线上大型电动机需配 置方向闭锁元件。我公司的电 动机保护均具有该方向元件， 不会导致误动。ຫໍສະໝຸດ 电动机常配的保护及其保护内容
2、纵联差动保护 2000KW以上电动机，或电流速断灵敏度不够时装 设。 防御电动机绕组和引 出线的多相间短路。 当电动机内部发生严重故障时，差动电流大于电动机 启动时的暂态峰值差流，此时差动速断保护立即动作。 判据Ida>Isd 或 Idc>Isd 保护装置分相采集电动机的端电流和中性线电流，计 算出差流和和流。I∑=(I1+I2)/2 和流 Id=I1-I2 差流 分相比率差动保护动作判据：Id>Iset 当I∑<=Ie时 Id-Iset>k(I∑-Ie) 当I∑>Ie时 T>Tdz
7、低电压保护： 防御供电电源晃电或电源短时中断又恢复时切除不需 自启动的电动机。当PT断线时闭锁本保护。 8、负序电压保护： 反向启动，或三相不对称。对单相断开故障灵敏度不及 负序电流 9、温度保护： RTD、开关量（双金属盘式继电器）。包括绕组和轴承 10、过热保护： 基于发热模型的热保护
电动机的测控
电动机常配的保护及其保护内容
3、单项接地保护 对大接地电流 零序电流保护动作于跳闸。如 接地电流足够大，纵差可兼做单项接地保护 对小接地电流 零序功率方向，动作于发信或 跳闸 为防止由于零序不平衡电流引起保护误动，本 保护采用最大相电流Imax作制动量 Io>Iodz Imax<=1.05Ie时 Io>[1+(Imax/Ie-1.05)/4]Iodz Imax>1.05Ie时 To>Todz
电动机常见故障形式和起因
轴承损坏 机械负荷过大或振动过大 润滑系统有问题 环境恶劣，如多尘、腐蚀气体 绕组稳定过高传至轴承，导致损坏
电动机常配的保护及其保护内容
1、电流速断保护 防御电动机绕组和引出线的多相间短路 动作判据：Imax=max(Ia,Ib,Ic) Imax>Isdg 在额定启动时间内 或Imax>Isdd 在额定启动时间后 T>Tsd 式中：Isdg 速断动作电流高值 Isdd 速断动作电流低值
测量的内容：
交流量：电动机运行参数U、I、P、Q、功率因数 开关量：包括开关位置和其他状态量 温度量：需RTD输入，测量轴承、绕组温度 电能量：有无功计量
控制的内容：
提供开关的操作回路 电动机启停控制
实现方法：
分散在各个装置上完成
电动机的自启动
自启动定义： 自启动定义： 供电电源消失后，母线电压下降，电动机转速下降， 此时电源恢复，电动机重新恢复工作
磁平衡式电动机纵差保护
1、不平衡电流产生原因及危害 、 两侧CT暂态传变特性不可能完全一致 机端侧CT距离较长，负载较开关侧大 在电动机启动时造成很大的不平衡电流，可能引起 差动误动。 2、应对措施 、 ① 差动速断定值整定应躲过可能的最大启动不平衡 电流。 ② 比率差动可采用启动过程中定值自动加倍、启动 结束采用正常定值的方法。 ③ 采用磁平衡式纵差保护
北京圣海电力科技发展有限公司
电动机保护测控装置
内容提要
一、电动机保护综述 二、电动机温度保护 三、电动机热保护 四、电动机电流保护 五、电动机的测控 六、电动机综合保护 七、低压电动机保护控制器 八、现场投运中注意事项
电动机常见故障形式和起因
绕组损坏 电压太低不能顺利启动，或启动频繁，使电动 机长期过负荷而损坏 长期受电、热、机械或化学作用使绝缘老化损 坏，形成相间或对地短路 三相不平衡、波动过大或断相运行，长期受负 序电流而烧坏 冷却系统故障或环境温度过高 轴承偏心、扫堂或机械故障造成堵转（闷车）
相邻电动机严重故障时，电动 机需配置方向闭锁元件，防止 电流保护误动。
电动机的接地保护
小电流接地系统
很难具有选择性，不宜跳闸，宜发信告警 ECS后台系统配合选线（零序电流基波幅值和功率 方向、五次谐波幅值和功率方向）
中大电流接地系统
可直接动作与跳闸 为提高可靠性，宜采用相电流比率制动
RTD温度保护 RTD温度保护
电动机常配的保护及其保护内容
4、堵转保护：防御电动机对称过负荷 5、过负荷保护：防御电动机对称过负荷 6、电流不平衡保护（负序过流保护）： 防御电动机由于电源缺相或严重不平衡烧坏，负序 动作时间应躲过电动机外部二相短路的最长切除时间。 对于FC回路，负序过流保护应躲过不对称短路时熔丝熔 断时间。
电动机常配的保护及其保护内容
