发电机转子接地保护
发电机转子接地保护原理
发电机转子接地保护原理发电机转子接地保护是一种重要的电力设备保护措施，其原理是通过对发电机转子进行接地保护，确保设备的安全运行和人身安全。
本文将从发电机转子接地保护的原理、作用、保护装置和应用等方面进行介绍。
一、原理发电机转子接地保护的原理是基于电气设备的接地原理。
在正常情况下，发电机转子是绝缘的，与地之间不存在直接的电流通路。
而当发电机转子出现漏电故障时，故障电流会通过接地路径流向地面，形成接地电流。
发电机转子接地保护通过检测接地电流的存在与否，判断转子是否存在漏电故障，从而实现对设备的保护。
二、作用发电机转子接地保护的主要作用是：1. 避免漏电引起的设备损坏：当发电机转子出现漏电故障时，接地保护装置能够及时检测到接地电流的存在，并迅速切断电源，防止漏电引起的设备损坏。
2. 保护人身安全：漏电电流会导致设备带电，存在触电的危险。
通过及时切断电源，发电机转子接地保护能够保护人身安全，避免触电事故的发生。
三、保护装置发电机转子接地保护通常由以下几个主要部分组成：1. 接地电流检测装置：用于检测发电机转子的接地电流。
通常采用电流互感器进行检测，将接地电流信号转化为电压信号。
2. 比较器：将接地电流信号与设定值进行比较，当接地电流超过设定值时，触发保护装置动作。
3. 断路器：一旦接地电流超过设定值，断路器会迅速切断电源，防止接地电流继续流向地面。
四、应用发电机转子接地保护广泛应用于各种类型的发电机组，包括水轮发电机组、汽轮发电机组和柴油发电机组等。
在发电机运行过程中，定期检查和测试发电机转子接地保护装置的性能，确保其正常工作，是保证设备和人身安全的重要措施。
总结：发电机转子接地保护是一种重要的电力设备保护措施，通过对发电机转子进行接地保护，能够有效避免漏电引起的设备损坏和触电事故的发生。
其原理是基于电气设备的接地原理，通过检测接地电流的存在与否，判断转子是否存在漏电故障。
发电机转子接地保护通常由接地电流检测装置、比较器和断路器等部分组成。
发电机注入式转子一点接地

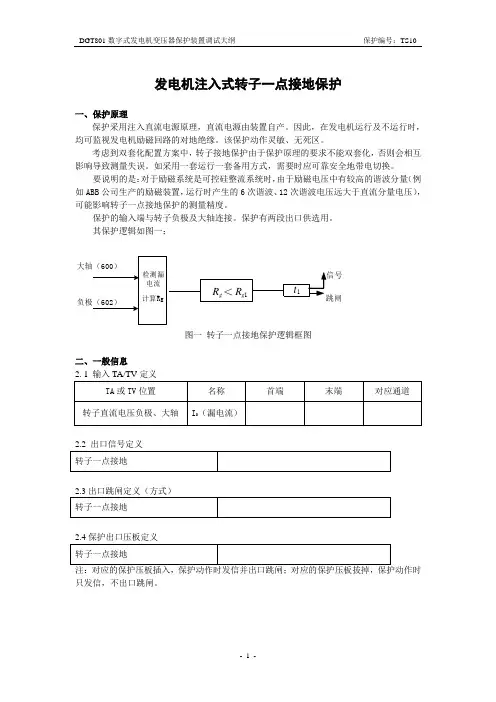

发电机注入式转子一点接地保护一、保护原理保护采用注入直流电源原理，直流电源由装置自产。
因此，在发电机运行及不运行时，均可监视发电机励磁回路的对地绝缘。
该保护动作灵敏、无死区。
考虑到双套化配置方案中，转子接地保护由于保护原理的要求不能双套化，否则会相互影响导致测量失误。
如采用一套运行一套备用方式，需要时应可靠安全地带电切换。
要说明的是：对于励磁系统是可控硅整流系统时，由于励磁电压中有较高的谐波分量（例如ABB公司生产的励磁装置，运行时产生的6次谐波、12次谐波电压远大于直流分量电压），可能影响转子一点接地保护的测量精度。
保护的输入端与转子负极及大轴连接。
保护有两段出口供选用。
其保护逻辑如图一；图一转子一点接地保护逻辑框图二、一般信息注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。
2.52.6投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
2.7参数监视点击进入发电机转子接地保护监视界面，可监视保护整定值，开/合电流，接地电阻计算值等信息。
三、保护动作整定值测试3.1 动作值校正曲线的测定在保护装置端子排接转子电压负极端子与接大轴的端子之间接一电阻箱，使电阻箱的电阻分别为5KΩ、10 KΩ，观察并记录界面上显示的测量电阻值。
要求：显示电阻值清晰稳定，显示电阻与外加电阻之差应小于10%。
模范现场运行工况，接入专用转子一点接地测试装置，在此模拟测试装置的正极和负极之间加入一直流电压，设置接地电阻0KΩ、5KΩ、10 KΩ，设置接地方式负极接地、正极接地，观察界面显示的测量电阻值，要求：显示电阻值清晰稳定，显示电阻与外加电阻之差应小于10%。
如果测量精度不满足，需检查调整硬件，重新测试。
电阻小于整定值时，保护动作，记录动作电阻。
发电机一点、两点接地保护优缺点及常见故障处理
发电机一点、两点接地保护优缺点及常见故障处理摘要：在现代发展进程中，各类机械设备的发展使用程度不断上升，相应的出现故障以及及时修理工作，是保障机械设备正常运转的关键。
发电机适用于无法通过其他途径为设备供电的环境中使用，在目前机械设备发展的进程中，发电机具有重要意义。
但是在实际操作过程中，容易出现发电机故障等情况，影响到了设备正常运行的同时，对正常的生产活动造成了严重影响。
本文从发电机的优缺点方面出发，通过对发电机的优缺点分析，进一步阐释发电机常见故障的处理。
关键词：发电机；一点、两点接地保护；故障处理前言在当前快速发展的机械设备制造中，发电机作为基础设备，常被应用于大多数无法正常供电的环境中。
发电机的应用，提高了相应的生产能力。
而在发电机的使用过程中，发电机自身存在便利性、不受地域限制性的特点以外，同样存在较多的缺点。
同时发电机常见故障的出现，极大程度上影响了发电供应机械设备的正常运行，降低了生产效率的同时，会对发电机使用寿命造成严重影响。
在这一基础上科学分析发电机一点、两点接地保护优缺点，以及探究常见的故障处理，有利于提升发电机使用率。
本文分析发电机一点、两点接地保护优缺点，探讨能够有效提升发电机常见故障处理效率。
1.发电机转子接地保护优缺点分析1.1发电机转子一点接地保护优缺点转子是发电机的核心部件，起着电能转换的重要作用，为了提高电子转换效率，定子线圈与转子线圈之间的空气气隙很小，只有几毫米，因此要求定子与转子在转动时应保持较高的稳定性，即要求发电机系统转动时振动值应保持在一定范围内[1]。
在这种情况下，发电机容易出现故障，因此需要具有方便性的故障监测与保护装置，能够达到监测监测保护的作用，在降低发电机出现故障的基础上，能够较为快速的修理发电机。
目前发电机转子绕组一点接地检测与保护装置，是保障发电机组运行安全系统的重要组成部分。
在目前的发电机中，对于励磁回路一点接地故障的维护措施包括叠加交流乒乓式。
发电机转子一点接地保护

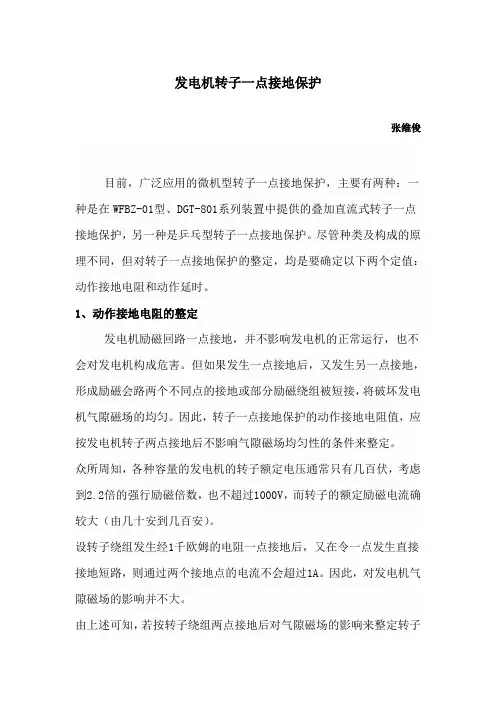

发电机转子一点接地保护张维俊目前，广泛应用的微机型转子一点接地保护，主要有两种：一种是在W F B Z-01型、D G T-801系列装置中提供的叠加直流式转子一点接地保护，另一种是乒乓型转子一点接地保护。
尽管种类及构成的原理不同，但对转子一点接地保护的整定，均是要确定以下两个定值：动作接地电阻和动作延时。
1、动作接地电阻的整定发电机励磁回路一点接地，并不影响发电机的正常运行，也不会对发电机构成危害。
但如果发生一点接地后，又发生另一点接地，形成励磁会路两个不同点的接地或部分励磁绕组被短接，将破坏发电机气隙磁场的均匀。
因此，转子一点接地保护的动作接地电阻值，应按发电机转子两点接地后不影响气隙磁场均匀性的条件来整定。
众所周知，各种容量的发电机的转子额定电压通常只有几百伏，考虑到2.2倍的强行励磁倍数，也不超过1000V，而转子的额定励磁电流确较大（由几十安到几百安）。
设转子绕组发生经1千欧姆的电阻一点接地后，又在令一点发生直接接地短路，则通过两个接地点的电流不会超过1A。
因此，对发电机气隙磁场的影响并不大。
由上述可知，若按转子绕组两点接地后对气隙磁场的影响来整定转子一点接地保护的动作接地电阻，该电阻值将很小。
在运行中，若转子绕组回路发生异常，应尽早的发现并进行处理以防故障扩大。
另外，对于双水内冷式发电机，还应尽早发现由于转子绕组漏水形成的转子绕组对地绝缘的降低。
从以上观点考虑，转子一点接地保护的动作接地电阻应比较大。
另外，测量表明，励磁电流中高次谐波分量对保护的阻抗测量精度有较大的影响。
综合上述理由，转子一点接地保护的动作电阻R取5~10千欧姆是适宜的。
2、动作延时动作延时可取6~9S，作用于信号及自动投入转子两点接地保护。
发电机转子接地保护
以ARAS2703B数字式发电机保护装置为例说明：
线号62、64接发电机励磁绕组，即定子；66为发电机大轴，即转子大轴。
大轴和励磁绕组是绝缘的，发生转子接地故障时，之间绝缘降低。
转子接地保护功能测试：
在装置背后端子62、64施加200V的励磁电压（实际加100V直流即可），端子69、72施加交流电压220V（实际没有接线），使装置处在切换运行状态，逐渐减小电阻箱的大小，使保护动作，记录保护的动作值。
然后逐渐增大电阻的大小，使保护返回，记录保护的返回值。
转子一点接地后，自动转入两点接地保护（转子两点接地受一点接地闭锁），满足两点接地变化电阻定值（注意，是一个变化量），两点接地动作。
发电机转子接地保护原理综述综述0824
发电机转子接地保护原理综述发电机转子绝缘损坏时引起的励磁回路接地故障是常见的故障，据统计，1999年全国100MW及以上发电机发生转子接地故障九次，占发电机本体故障的30％，可见转子接地保护对于保护发电机本体遭受更大的损害有非常重要的意义。
在研制保护装置之前，首先要了解发电机转子接地保护原理。
发电机转子接地保护分为一点接地保护和两点接地保护两种。
本文主要分析了各种保护的基本原理，它们的优缺点以及改进。
一、转子一点接地保护发电机转子一点接地保护方法主要有电桥法，叠加直流电压法，叠加交流电压法（主要是导纳法），乒乓法。
下面分别介绍他们的工作原理及优缺点。
（一）电桥法图1－1电桥式一点接地保护原理图 (a)正常情况下；（b ）经过渡电阻一点接地利用电桥原理构成的一点接地保护，其原理图如图1－1所示。
(a),(b)分别是正常情况和一点接地情况下的原理图。
集中电阻y R 表示绕组对地绝缘分布电阻。
励磁绕组LE 的电阻构成构成电桥的两个臂，外接电阻R1和R2 构成另外两个臂。
正常情况下，调节电阻R1和R2，使流过继电器J 的不平衡电流最小，使继电器的动作电流大于这一不平衡电流。
当一点经过渡电阻接地后，电桥失去平衡，此时继电器的动作。
电流的大小决定于k 点的位置以及过渡电阻Rf 的大小。
当电流大于继电器J 的动作电流时，继电器动作。
当励磁绕组的正端或负端发生接地故障时，这种保护装置的灵敏度很高，然而，当故障点位于励磁绕组中点附近时，即使是金属性接地，保护装置也不能动作。
这是电桥法的根本缺陷。
为了消除这一缺陷，在电桥的1R 臂中串接一只非线性电阻f R 。
非线性电阻0f R u i α-=，其中α是常数，当电压0u 升高，电流i 非线性地增加，电阻f R 下降;反之，则f R 上升。
因此，串接这个非线性电阻后，电桥的平衡条件会随着励磁电压的改变而变化。
在某一电压下的死区，在另一电压下变为动作区，从而减小了拒动的几率。
发电机转子接地处理
发电机转子接地处理步骤如下：
1. 当转子一点接地保护报警时应立即查明接地性质和位置，如确认系励磁回路接地需停机才能处理或接
地在转子回路时，应加强监视并投入转子两点接地保护，尽快申请停机处理。
2. 如果是发电机内部稳定的金属性接地故障，应立即停机处理。
3. 如果发电机的转子电流，发电机振动明显增加应判断为发电机转子绕组匝间短路，此时应立即降低机
组负荷，使振动和转子电流不致超限，并尽快申请停机处理。
4. 检查发电机大轴接地碳刷接触是否接地良好或断线。
5. 检查励磁设备工作环境是否恶化，有无受潮。
6. 通知检修采取措施测量转子正、负极对地电压（需取下转子电压的保险或打开发变组保护中转子一点
接地的转子电压线，但打开后转子一点、两点接地保护均自动退出），测量完毕立即恢复。
7. 若确认励磁回路绝缘电阻降低时，应对有关回路进行详细的外观检查，若查出接地故障在励磁回路时
应尽快设法排除。
发电机转子接地保护原理
发电机转子接地保护原理
发电机转子接地保护是一个重要的电气安全保护装置。
它的原理是基于电气设备中接地故障的特性。
当发电机转子发生接地故障时，电流会通过接地点流向地面，形成一条电流回路。
这会导致电流异常增大，可能引发设备损坏、火灾甚至人身伤害。
为了保护发电机和相关设备，需要在转子接地点安装转子接地保护装置。
该装置通过检测转子接地电流大小，以及与进行比较，当电流超过设定的阈值时，触发保护动作。
一种常用的转子接地保护装置是差动保护装置。
它通过测量转子接地点电流与发电机定子电流的差值，来判断是否发生接地故障。
如果差值超过设定值，就会触发保护动作，例如切断发电机与电网之间的连接。
另一种常见的保护装置是可靠接地装置。
它通过将转子接地点与地面形成良好的接地，使接地电流通过接地电阻流向地面，保护发电机和相关设备。
同时，可靠接地装置还可以提供对转子接地点电流大小的监测。
总之，发电机转子接地保护是保障电气设备运行安全的重要措施之一。
它通过检测转子接地电流大小，判断是否发生接地故障，并及时采取保护动作，保护设备和人员的安全。
转子接地保护原理
发电机转子接地保护原理发电机正常运行时，转子的转速很高，离心力极大，承受的电负荷又重，一次励磁绕组绝缘容易破坏。
绕组导线碰接铁芯，就会造成转子一点接地故障。
发电机励磁回路的一点接地是比较常见的故障，由于不会形成电流通路，所以对发电机无直接危害，因此发电机可继续运行。
但发生一点接地以后，励磁回路对地电压会有所升高，例如当负极接地，励磁绕组正极对地电压即增加到工作励磁电压值；正极接地，励磁绕组负极对地电压也增加到工作励磁电压值。
因此当转子发生一点接地后，如发电机仍然继续运行，遇上励磁绕组其他点绝缘水平降低时，就有可能发生转子回路的第二点接地。
励磁回路两点接地后构成短路电流通路，可能烧坏转子绕组和铁芯。
由于部分励磁绕组被短接，破坏了气隙磁场的对称性，引起机组振动，特别是多机组振动更严重。
此外，转子两点接地还可能使汽轮发电机组的轴系统和汽缸磁化。
因此，转子一点接地以后,应该对励磁回路进行认真检查.同时是否会有保护误动作:根据某些保护构成原理,检查是不是因为炭刷接触不良所引起.此外,还可以倒换备用励磁以找出接地范围.如果一旦确认转子一点接地,应该投入转子2点接地保护,这时候,严禁在励磁回路上工作,以防保护误动作。
需要指出的是,在转子一点接地的同时,若发电机出现振动,则应该立即解列停机。
一．转子一点接地保护1.绝缘检测装置用一个电压表定期测量励磁回路正负极对地电压，其接线如下图所示。
图中元件1为励磁绕组，元件2为接地炭刷。
励磁绕组对地存在着绝缘电阻，设这些绝缘电阻对地均匀分布，如图中的r1,r2,…，r n－1，r n。
当励磁绕组绝缘良好时，所测得的正极对地电压和于负极对地电压。
如果正极接地，则负极对地电压为工作励磁电压；如果负极接地，则正极对地电压为工作励磁电压。
如果励磁绕组其他点接地，一般情况下，正极对地电压不等于负极电压，而且所测得的电压低于工作励磁电压。
但是如果励磁绕组中部接地，则所测得的正极对地电压将等于负极对地电压，且为工作励磁电压的一半。
转子接地保护原理
转子接地保护原理
转子接地保护是一种用于发电机转子接地故障的保护方法。
当发电机转子绝缘存在故障时，可能会导致转子与地之间出现接地。
此时，如果不及时采取保护措施，可能会导致严重的安全事故发生。
因此，转子接地保护是发电机保护装置中至关重要的一部分。
转子接地保护的工作原理可以概括为以下几个步骤：
1. 检测转子电流：转子接地保护装置会通过电流互感器或电流变压器检测发电机转子线圈的电流。
由于转子接地故障使得转子与地之间存在电流通路，因此可以通过检测转子电流来判断是否存在转子接地故障。
2. 比较转子电流：转子接地保护装置会将检测到的转子电流与设定的阈值进行比较。
如果转子电流超过预设的阈值，就说明存在转子接地故障。
3. 判断转子接地：如果检测到的转子电流超过了设定的阈值，转子接地保护装置会判断出转子存在接地故障。
4. 发出保护信号：一旦判断出转子存在接地故障，转子接地保护装置会立即发出保护信号，将信号发送给控制系统，从而触发相关的保护动作。
常见的保护动作包括停机保护、差动保护等。
总之，转子接地保护的原理是通过检测转子电流，并与设定的
阈值进行比较，判断转子是否存在接地故障，从而触发相应的保护动作，避免发生严重的故障事故。
发电机转子一点接地保护试验方法
发电机转子一点接地保护试验方法嘿，朋友们！今天咱来聊聊发电机转子一点接地保护试验方法，这可太重要啦！
你想想啊，就好比一辆汽车，要是轮胎出了问题，那还能跑得稳吗？这发电机转子就好比汽车的关键部件呀！那咱怎么进行这个试验呢？
首先呢，准备工作得做好！就像你出门得先收拾好东西一样。
得把该准备的仪器啥的都准备齐全喽。
比如，那测试仪表，就得跟咱战士手里的枪似的，得靠谱！然后呢，按照步骤一步一步来。
这可不能马虎，你说要是哪步错了，那不就跟走迷宫走错路似的，得绕一大圈才能回来呀！
在进行试验的时候，咱得瞪大了眼睛，仔细盯着那些数据和变化。
这不就跟侦探找线索一样嘛，一点细节都不能放过！哎呀，要是不小心疏忽了，那可不得了哇！
总的来说，发电机转子一点接地保护试验方法可得认真对待，这关乎着整个系统的稳定和安全呀，咱可不能掉以轻心呐！。
发电机转子两点接地保护的误判和解决方法
发电机转子两点接地保护的误判和解决方法发电机转子两点接地保护是电力系统中的重要保护之一，该保护主要用于检测发电机转子绝缘的状况。
在实际应用中，由于各种因素的干扰，经常会发生误判，这不仅会影响电力系统的稳定运行，还会导致不必要的损失。
本文将从误判的原因和解决方法两个方面探讨发电机转子两点接地保护的误判问题。
一、误判的原因
1.电源电压波动
当电源电压波动较大时，会引起发电机转子内的电压和电流发生变化，导致保护装置误判。
2.负荷变化
电力系统中的负荷是不断变化的，当负荷突然增加或减少时，会对发电机的电压和电流产生影响，从而影响保护装置的判断。
3.环境干扰
环境中存在的电磁干扰和放射性干扰也会对发电机转子两点接地保护产生误判。
二、解决方法
1.减小电源电压波动
在电力系统的运行过程中，应尽可能减小电源电压的波动，可以通过调整电源的电压稳定器或安装电容器等方式实现。
2.增加保护装置的灵敏度
对于发电机转子两点接地保护，可以通过增加保护装置的灵敏度
来降低误判的概率，但要注意不要过度灵敏，否则会引起误判。
3.加强对环境的干扰防护
在发电机转子两点接地保护装置的设计和安装中，应考虑环境干扰的因素，采取合理的防护措施，以降低误判的概率。
综上所述，发电机转子两点接地保护的误判问题是电力系统中需要关注的一个问题，只有采取合适的措施，才能有效降低误判的概率，保障电力系统的稳定运行。
发电机转子一点接地保护原理
发电机转子一点接地保护原理
发电机转子一点接地保护原理是指通过将发电机的转子中的一点与地连接，从而形成一条低阻抗的回路，使得转子上的任何电势发生偏移时，能够迅速将电流通过接地回路释放，减少电流通过机壳等重要部分的可能性，保护设备和人员的安全。
具体原理如下：
1. 在正常工作状态下，发电机转子的电势与地电势相等，并且电阻非常高，几乎没有电流通过。
2. 当转子发生故障或电势偏离时，如出现绝缘击穿或转子上有电势泄漏等情况，会导致电势到达接地点，形成回路。
3. 通过接地回路，电流会尽快通过接地装置释放到地中，减少电流通过机壳等重要部分的可能性。
4. 同时，接地回路的存在也能迅速引导电势泄漏的故障信号，使系统能够及时切断功率，保护设备和人员的安全。
总之，发电机转子一点接地保护原理通过将转子中的一点与地连接，形成回路，使电势偏离能够迅速释放。
这种保护措施可以保护设备和人员的安全，防止电势泄漏对系统造成损害。
发电机转子一点接地保护原理图附案例!
发电机转子一点接地保护原理图附案例！一、某厂发电机组及励磁系统概述某厂一台发电机是由东莞电机厂有限责任公司生产的QFSN-660-2型三相同步汽轮发电机，采用水氢氢冷却方式，励磁方式采用静态励磁。
发电机为三相交流隐极式同步发电机，采用整体全封闭、内部氢气循环、定子绕组水内冷、定子铁心及端部结构件氢气表面冷却、转子绕组气隙取气氢内冷的冷却方式。
发电机定、转子绕组均采用F级绝缘。
发电机组于2009年9月正式投产。
二、发电机转子接地保护装置原理简述发电机转子一点接地保护装置为南京南瑞RCS-985RE保护装置，该装置采用注入式转子接地保护原理，在转子绕组的正负两端或其中一端（通常选择负端）与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，实时求解转子对地绝缘电阻值，注入电压由保护装置自产，保护反映发电机转子对大轴绝缘电阻的下降。
转子一点接地保护。
可根据现场转子绕组的引出方式，选择双端注入式或单端注入式转子接地保护原理，在转子绕组的正负两端（或负端）与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，使得外加电源模块输出偏移方波电压，实时求解转子一点接地电阻，保护反应发电机转子对大轴绝缘电阻的下降。
双端注入式和单端注入式转子接地保护的工作电路如图1和图2所示，图中Rx为测量回路电阻，Ry为注入大功率电阻，Us为注入电源模块，Rg为转子绕组对大轴的绝缘电阻。
一点接地设有两段动作值，灵敏段动作于报警，普通段可动作于信号也可动作于跳闸。
图1：双端注入式转子接地保护原理发电机转子一点接地保护原理图附案例！图2：单端注入式转子接地保护原理发电机转子一点接地保护原理图附案例！转子两点接地保护。
若转子一点接地保护动作于报瞥方式，当转子接地电阻Rg小于普通段整定值，转子一点接地保护动作后，经延时自动投人转子两点接地保护，当接地位置α改变达一定值时判为转子两点接地，动作于跳闸。
三、环球电机分析发电机转子一点接地保护报替原因1、故障现象及现场检查情况2013年某日，该机组DCS系统发“发电机转子一点接地’’报警信号，专业人员到设备就地进行检査，转子接地保护装置检测到接地电阻值在0.3K到300K之间波动，装置一点接地报警持续发出。
发电机转子二点接地保护原理
发电机转子二点接地保护原理你想啊，发电机转子就像一个很重要的小宇宙，在发电机这个大设备里起着超级关键的作用呢。
那转子要是出了问题，就好比小宇宙要爆炸啦，整个发电机都可能跟着遭殃。
这转子二点接地就是个很危险的状况。
咱们先得知道转子是怎么个构造。
转子上有绕组呀，就像小辫子一样一圈一圈的。
正常情况下，电流在这些绕组里规规矩矩地跑。
可是一旦有两点接地了，那就乱套喽。
就好像本来顺畅的马路突然有两个地方塌方了，车（电流）就不知道该咋走了。
那这个二点接地保护原理呢，其实就像是给转子请了个小卫士。
有一种原理是基于电桥平衡的。
你可以想象成是一个跷跷板。
正常的时候，这个电桥是平衡的，就像跷跷板两边的小朋友一样重。
当有二点接地发生的时候，就相当于跷跷板的一边突然多了个小胖子，平衡就被打破啦。
这时候保护装置就能检测到这个变化，然后大喊：“不好啦，转子二点接地啦！”还有一种是通过测量转子绕组的对地电压来判断的。
正常情况下，转子绕组对地电压有个正常的范围。
一旦两点接地，这个电压就会变得很奇怪，就像一个人本来体温正常，突然发烧或者发冷了。
保护装置就像一个细心的小护士，时刻监测着这个电压，一发现不正常就赶紧采取行动。
你可别小看这个二点接地啊。
一旦发生了，转子电流就会变得乱七八糟。
这电流乱窜就会产生很多热量，就像一群调皮的小恶魔在转子里到处捣乱，把转子绕组都给烧坏了。
而且呢，还会让转子的磁场也变得不稳定。
这磁场就像一个魔法场，不稳定了的话，发电机的输出就会变得忽高忽低，就像唱歌跑调一样难听，对整个电力系统都有很大的影响呢。
再说说这个保护装置的重要性吧。
它就像一个忠诚的小保镖，24小时不间断地守护着转子。
要是没有它，转子一旦二点接地，可能就会悄无声息地被破坏掉。
等我们发现的时候，可能发电机已经病入膏肓了。
有了这个保护装置，就可以在问题刚有点苗头的时候就把它掐灭，就像灭火队员在小火苗刚冒出来的时候就把火扑灭一样。
从另一个角度看，这个保护原理也是基于对各种物理现象的深刻理解。
发电机转子接地保护的分析
发电机转子接地保护的分析摘要通过对具有不同原理发电机转子一点接地保护的分析和比较，阐述了免滑环转子装置和叠加直流式转子接地保护的工作原理及各自优越性，为电气运行人员进一步熟悉转子接地保护提供指导和建议。
关键词发电机；免滑环接地装置；转子绕组；一点接地；叠加直流式0引言发电机转子接地对发电机安全运行存在很大风险，严重时会导致设备事故。
本文着重分析美国通用电气公司的KRM-100型免滑环转子接地装置与国电南自DGT-801C型叠加直流式转子接地保护工作原理。
1发电机转子接地故障的危害1.1 转子一点接地的危害发电机转子发生一点接地故障时励磁绕组与地之间尚未形成电气回路、转子的励磁电压和流过转子的转子电流受到的影响很小，所以并不对发电机造成危害，此时可通过转移负荷，平稳停机后再检查故障。
1.2 转子两点接地的危害破坏发电机气隙磁场的对称性，使气隙磁场发生畸变，气隙磁通失去平衡，引起发电机剧烈振动，使发电机损坏、无功出力降低。
汽轮发电机励磁回路两点接地还可能引起轴系和汽机磁化，后果严重。
两点接地造成非短路的绕组电流增大，如果流过转子本体的短路电流大，热效应烧损转子的同时还会使转子发生缓慢变形，造成偏心，加剧振动；另外，还可能损坏励磁装置，导致失磁故障，危及发电机和系统的安全。
2 KRM-100型免滑环转子接地装置2.1 主要部件美国爱默生—KATO公司生产的KRM-100型转子接地保护装置有接地探测器传送模块、接地探测接收器、感应功率环形天线、数据天线、电源装置组成，具有转子接地装置故障、转子接地故障、旋转二极管故障报警功能。
2.2 装置工作原理发电机转子接地探测接收器经过ANT端子接至由两个平行圆环并接的感应功率环形天线发射100KHZ射频使转动的接地探测器传送模块得到电源。
接地探测器传送模块在转子大轴和转子负极线圈之间加入一个方波电压，从而监测发电机转子接地电阻值，经过处理的数据，经过发射装置以418MHZ无线信号发送至转子接地探测接收器，由于打包后的数据周期较短，每一个传送周期内发送相同的多次数据，转子接地探测接收器再通过数据处理计算出转子线圈对地电阻值，以便给主控室励磁系统发送报警信号。
发电机转子接地的现象以及处理
发电机转子接地的现象以及处理
1、发电机转子一点接地（保护投信号）
现象：
发电机“转子回路一点接地”光字亮；
发电机转子电压表正或负对地指示升高。
处理：
对转子回路进行详细检查。
清扫集电环及碳刷，检查轴电刷是否松动，联系继二次班人员到现场检查保护装置。
如确认为轴电刷松动脏污等引起，应及时处理，处理时请示总工，退出转子一点、两点接地保护，防止保护误动跳机，处理时，做好防范措施，防止造成转子接地。
确认转子接地后，汇报值长，联系二次班，检查投入转子两点接地保护。
当发电机的转子绕组发生一点接地时，应立即查明故障点与性质，如为外部接地（如集电环及碳刷接地等），应立即排除故障点，如为内部系稳定性的金属接地，应立即申请停机处理。
查找过程中，加强对发电机转子电流、电压的监视，同时监视发电机出风温度及机组振动情况，发现异常及时请示值长停机处理。
2、发电机转子两点接地
现象：
转子回路电流增大；转子电压和无功降低，发电机及厂用电电压降低；机组可能剧烈振动；两点接地保护投入时，发电机跳闸并发出报警，光子牌亮。
处理：
如果发电机已跳闸，复位控制开关，检查厂用电备自投是否成功，若不成功，手动合闸。
若两点接地保护未投入或拒动，立即联系汽机打闸或拉开主开关、灭磁开关，手动解列发电机；
将发变组转检修，联系维护检查；彻底查明发电机转子接地原因。
运行发电部
二零一二年一月二十日。
发电机转子一点接地保护及两点接地保护
转子一点接地保护：作用：用于监视发电机转子励磁回路绝缘（即发生接地或某处绝缘下降时报警）发生的原因：滑环绝缘环，转子槽口绝缘损坏，引线绝缘损坏，转子铜线严重变形和端部严重积灰如何判断：检查励磁回路电压检测开关，通过切换开关测量正，负对地电压，若发现某极对地电压降为0，另一级对地电压升至全电压（正，负极之间的电压值）说明发生接地。
处理：1：检查励磁回路是否有人工作，如由于工作人员引起，纠正。
2:检查励磁回路，各部位有无明显损伤或脏污，若是脏污引起接地应吹扫。
3：检查接地点是在转子回路（测量保护回路），还是在励磁回路。
4：对有关回路进行详细外观检查，辨明是否由于整流柜直流回路接地引起。
5：若转子接地为一点稳定金属接地，因无法查明故障点，除加强监视机组运行外，在取得领导同意后，将两点接地投入。
6：转子带一点接地运行时，若机组发生欠励磁或失步，一般可以认为转子已发展为两点接地，这时转子两点接地应动作跳闸，否则应人为停机。
转子两点接地保护：两点接地保护是否投入的判断：1：发电机转子的滑环至绕组的引接线与转轴相碰而发生的一点接地，（绕组两端正极或负极接地）时则转子两点接地不须投入。
2：是励磁机的励磁绕组回路不能投入。
3：是励磁电枢回路，而不是正，负极处，可以投入。
转子两点接地保护发生的危害及现象和处理：危害：一部分励磁线圈被短接，与发电机所对应的磁极的磁动势均衡遭到破坏，使转子产生强烈震荡，损坏发电机及其设施，甚至引起火灾。
现象：1：电气停机报警监视中出现转子回路两点接地信号。
2：转子电流剧烈增加。
3：发电机无功负荷降低，功率因数可能进相。
4：发电机发生强烈震动。
处理：1：若投入两点接地保护，保护装置动作，应自动跳闸，此时应按发电机自动跳闸处理方法处理。
2：若未投入两点接地或保护未动作，应立即按紧急停机进行解列。
