旋风除尘器设计
旋风除尘器设计计算
1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。
⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。
⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。
在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。
【设计计算】旋风除尘器
旋风除尘器设计计算一、已知条件1、处理风量：8000m3过滤风速：1.0m/min /h2、空气温度：常温3、粉尘成分：SiO24、粉尘质量浓度：小于800g/m35、用途：砂轮机除尘6、选型方向：标准型旋风除尘器二、选用型号设进口速度20m/s，处理风量8000m3/h 故选择型号XLP/B-8.2进口速度20m/s，可处理风量8330 m3/h三、设计计算（计算值）1、进口截面积A=Q/v1=8000/(20*60*60)=0.112、入口宽度b=√A/2=0.2357m=235.7mm3、入口高度h=√4、筒体直径D=3.33b=0.7849m=784.9mm5、排出管直径d e=0.6D=470.94mm6、筒体长度L=1.7D=1334.33mm7、椎体长度H=2.3D=1805.27mm8、排灰口直径d1=0.43D=337.507mm9、排气管插入深度s=h=471.4mm四、设计计算（选用型号XLP/B-8.2）根据“三、设计计算”选用型号XLP/B-8.2D=820mm压力损失ξρv12=1150（根据《大气污染控制工程》参考得出）Δρ=12ξρv12=1150反算，设计参数如下：根据D=820mm；Δρ=121、进口截面积v1≦18.29取v1=18m/sA=Q/v1 =0.123’2、入口宽度b=D/3.33=246.25mm3、入口高度h=A/b =499.49mm取h=500mm3、筒体直径D=3.33b=820mm4、排出管直径d e=0.6D=492mm5、筒体长度L=1.7D=1394mm6、椎体长度H=2.3D=1886mm7、排灰口直径d1=0.43D=352.6mm8、排气管插入深度要求s＞h；这里取s=600mms=600mm＞h=500mm10、取v=18m/s时的压力损失标况下ρ1=1.293kg/m3换算得常温下ρ2=1.185kg/m3这里取ξ=5.8Δρ1=1ξρv12=1113.43Pa<1450Pa211、椎体角度θ=7°。
旋风除尘器cad结构图纸设计及技术参数.

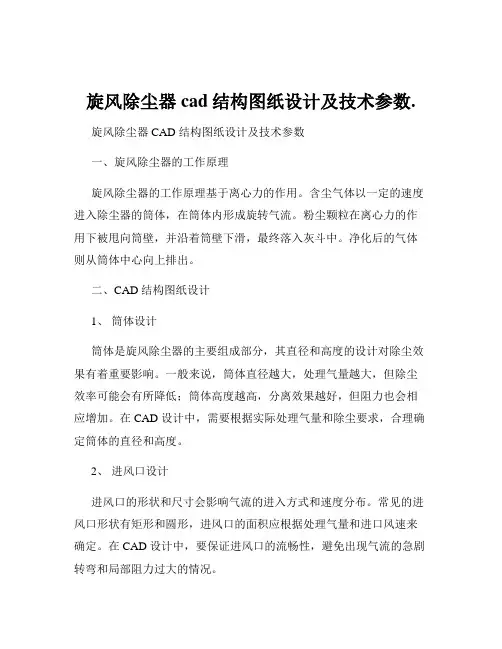

旋风除尘器cad结构图纸设计及技术参数.旋风除尘器 CAD 结构图纸设计及技术参数一、旋风除尘器的工作原理旋风除尘器的工作原理基于离心力的作用。
含尘气体以一定的速度进入除尘器的筒体，在筒体内形成旋转气流。
粉尘颗粒在离心力的作用下被甩向筒壁，并沿着筒壁下滑，最终落入灰斗中。
净化后的气体则从筒体中心向上排出。
二、CAD 结构图纸设计1、筒体设计筒体是旋风除尘器的主要组成部分，其直径和高度的设计对除尘效果有着重要影响。
一般来说，筒体直径越大，处理气量越大，但除尘效率可能会有所降低；筒体高度越高，分离效果越好，但阻力也会相应增加。
在 CAD 设计中，需要根据实际处理气量和除尘要求，合理确定筒体的直径和高度。
2、进风口设计进风口的形状和尺寸会影响气流的进入方式和速度分布。
常见的进风口形状有矩形和圆形，进风口的面积应根据处理气量和进口风速来确定。
在 CAD 设计中，要保证进风口的流畅性，避免出现气流的急剧转弯和局部阻力过大的情况。
3、出风口设计出风口的设计要考虑到气流的排出顺畅，避免出现回流和短路现象。
出风口的直径一般略小于筒体直径，以保证一定的出口风速。
4、灰斗设计灰斗用于收集分离下来的粉尘，其容量应根据粉尘的产生量和清理周期来确定。
灰斗的形状通常为圆锥形或四棱锥形，在 CAD 设计中要注意灰斗的倾斜角度，以保证粉尘能够顺利排出。
5、内部构件设计为了提高旋风除尘器的分离效率，有时会在筒体内设置一些内部构件，如导流板、螺旋叶片等。
这些构件的设计需要根据具体的工况和实验数据进行优化。
三、技术参数1、处理气量处理气量是指旋风除尘器单位时间内能够处理的含尘气体体积，通常以立方米/小时（m³/h）为单位。
处理气量的大小取决于生产工艺和设备的规模。
2、除尘效率除尘效率是衡量旋风除尘器性能的重要指标，它表示除尘器能够去除的粉尘量占进入除尘器粉尘总量的百分比。
一般来说，旋风除尘器的除尘效率在 70% 90%之间，对于较细的粉尘颗粒，除尘效率可能会有所降低。
旋风除尘器设计方案.doc
设计原始资料：锅炉型号：DLP2-13即，单锅筒纵置式抛煤机炉，蒸发量2t/h，出口蒸汽压力13MPa设计耗煤量： 360kg/h( 按学号增加 5)Y Y Y Y Y Y Y设计煤成分： C=60.5% H =3% O=4% N =1% S =1.5% A =18% W=12%； V Y＝ 15％；属于中硫烟煤排烟温度： 165℃空气过剩系数＝ 1.4飞灰率＝ 21％烟气在锅炉出口前阻力650Pa污染物排放按照锅炉大气污染物排放标准中 2 类区新建排污项目执行。
连接锅炉、净化设备及烟囱等净化系统的管道假设长度50m，90°弯头 10 个。
1.燃烧计算1.1实际耗空气量的计算在标准状况下，以1Kg应用煤为基准进行计算，结果见表1-1 。
1Kg 该煤完全燃烧时所需要标准状况下的氧气的体积V o为：V o＝（50.4+7.5+0.47-1.25）× 22.4=1279.448 L（1-1）假设空气中氮氧的摩尔数之比为N/O=3.78，则 1Kg 低硫煤完全燃烧时所需要的空气体积 V k为：V k =（ 1+3.78 ）× 1279.448=6115.953 L （1-2 ）实际消耗的空气体积V k为：V k=1.4 V k=1.4×6115.953=8562.333 L （ 1-3 ）表 1-1 1Kg应用煤的相关计算质量摩尔数燃烧耗氧量生成气体量生成气体体积成分( g)(mol )(mol )( mol)( L )C 605 50.4 50.4 50.4 1128.96H 30 15 7.5 15 336O40 1.25————28N100.36——0.367.84S 15 0.47 0.47 0.47 10.528水分120 6.67————149.408 灰分180————————1.2产生烟气量的计算1Kg 该煤完全燃烧后生成的烟气量V y =149.408+10.528+7.84+336+1128.96+8562.333=10195.069 L =10.195 m3 （ 1-4 ）则，在 160℃时的实际烟气体积为V y为：V y=10.195×(160+273.15)=16.17 m3 （ 1-5 ）273.15该锅炉一小时产生的烟气流量Q 为：Q =16.17×360=5821.2m3/h=1.617 m3/s（1-6）1.3灰分浓度及二氧化硫浓度的计算烟气中灰分的质量M h为：M h =180× 21％=37.8g=37800mg （1-7 ）烟气中灰分的浓度h 为：h =37800/16.17=2337.662mg/ m3 （ 1-8 ）烟气中 SO2质量 M S为：M S =0.47 ×64=30.08g=30080mg （ 1-9 ）烟气中 SO2的浓度s 为：s =30080/16.17=1860.235mg/ m3 （1-10 ）2.净化方案设计及运行参数选择本设计中采用旋风除尘设备进行净化处理。
旋风除尘器设计（五篇范例）
旋风除尘器设计（五篇范例）第一篇：旋风除尘器设计中南大学本科生课程设计(实践)任务书、设计报告题目学生姓名指导教师学院专业班级学生学号除尘器设计计算苏小根马爱纯能源科学与工程学院热能与动力工程090210030904192012年月21日1.除尘器1．1 除尘器简介除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
日常工业上使用的除尘器主要有：重力除尘器、惯性除尘器、电除尘器、湿除尘器、袋式除尘器、旋风除尘器等。
重力除尘器是使含尘气体中的粉尘借助重力作用自然沉降来达到净化气体的装置，它的特点是结构简单，阻力小，但体积大，除尘效率低，设备维修周期长。
惯性除尘器是一种利用粉尘在运动中惯性力大于气体惯性力的作用，将粉尘从气体中分离出来的除尘设备，特点是结构简单，阻力较小，但除尘效率低。
电除尘器利用含尘气体在通过高压电场电离时，尘粒荷电并受电场力的作用，沉积于电极上，从而使尘粒和气体分离的一种除尘设备，其特点是效率高、阻力低、适用于高温和除去细微粉尘等优点。
湿式除尘器是使含尘气体与水或者其他液体相接触，利用水滴和尘粒的惯性膨胀及其他作用而把尘粒从气流中分离出来，特点是投资低、造作简单，占地面积小，能同时进行有害气体的净化、含尘气体的冷却和加湿等优点。
袋式除尘器主要依靠编织的或毡织的滤布作为过滤材料达到分离含尘气体中粉尘的目的，特点是适应性比较强，不受粉尘比电阻的影响，也不存在水的污染问题，同时存在过滤速度低、压降大、占地面积大、换袋麻烦等缺点。
1.2除尘器的概念和分类除尘器是把粉尘从烟气中分离出来的设备叫做除尘器或除尘设备。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。
除尘器是锅炉及工业生产中常用的设施。
在国家采暖通风与空气调节术语标准中，明确了若干除尘器的具体含义，摘抄部分如下：除尘器：用于捕集、分离悬浮于空气或气体中粉尘例子粒子的设备，也称收尘器。
旋风除尘设计方案
旋风除尘设计方案旋风除尘设计方案旋风除尘器是一种常见的工业除尘设备，广泛应用于建筑材料、化工、冶金、电力等行业。
下面是一个旋风除尘器的设计方案：一、工作原理旋风除尘器利用离心力将粉尘分离出来。
工作时，含有粉尘的气体进入旋风除尘器，通过旋风除尘器内部的旋风叶片的作用，气体呈螺旋状流动，形成离心力。
由于粉尘颗粒的质量较重，它们受到离心力的影响，被分离出来并沉降到底部的灰斗中。
经过除尘处理的气体从旋风除尘器的顶部排出。
二、设计参数1. 气体流量：根据实际生产过程中产生的气体流量进行确定。
2. 气体温度：旋风除尘器的材料和结构应能够适应气体的高温和低温。
3. 气体含尘浓度：根据实际生产过程中气体中粉尘的含量进行确定。
4. 除尘效率要求：根据国家相关标准和行业要求确定。
三、设计方案1. 材料选择：旋风除尘器的主要构件应选用耐腐蚀、耐磨损的材料，如不锈钢、玻璃钢等。
2. 结构设计：旋风除尘器的结构应合理，方便维护和清洁。
3. 出灰装置设计：设计一个有效的出灰装置，确保粉尘可以及时排出。
4. 工艺流程设计：根据实际生产过程中对除尘设备的要求，确定旋风除尘器的位置、排气管道等。
四、设备运行维护1. 启动前检查旋风除尘器的各个部件是否完好，如有损坏及时更换。
2. 定期清理除尘器内部的粉尘，避免积灰影响除尘效果。
3. 定期检查旋风除尘器的运行情况，如有异常及时处理。
4. 注意旋风除尘器的安全问题，防止因设备故障引发火灾等事故。
通过合理设计和有效运行维护，旋风除尘器可以有效地将生产过程中产生的粉尘除去，提高了生产环境的清洁度，保护了工作人员的身体健康。
旋风除尘器的设计
旋风除尘器的设计二.说明书2.1图形设计：旋风除尘器图（图1）2.2设计数据：2.3旋风除尘器的参数计算许多学者都致力于旋风除尘器的研究，通过各种假设，他们提出了许多不同的计算方法。
由于旋风除尘器内实际的气、尘两相流动非常复杂，因此根据某些假设条件得出的理论公式目前还不能进行较精确的计算。
1.分割粒径（dc50）计算旋风除尘器的分割粒径（dc50）是确定除尘器效率的基础。
在计算时，因假设条件和选用系数不同，计算分割粒径的公式也各不同。
下面简要介绍一种计算方法，以说明旋风除尘器的除尘原理。
处于外涡旋的尘粒在径向会受到两个力的作用：惯性离心力（2-3-1）式中 vt——尘粒的切线速度，可以近似认为等于该点气流的切线速度，m/s；r——旋转半径，m。
向心运动的气流给予尘粒的作用力（2-3-2）式中 w——气流与尘粒在径向的相对运动速度，m/s。
这两个力方向相反，因此作用在尘粒上的合力（2-3-3）由于粒径分布是连续的，必定存在某个临界粒径dk作用在该尘粒上的合力之和恰好为零，即F=Fl－P=0。
这就是说，惯性离心力的向外推移作用与径向气流造成的向内飘移作用恰好相等。
对于粒径dc ＞dk的尘粒，因Fl＞P，尘粒会在惯性离心力推动下移向外壁。
对于dc ＜dk的尘粒，因Fl＜P，尘粒会在向心气流推动下进入内涡旋。
如果假想在旋风除尘器内有一张孔径为dk 的筛网在起筛分作用，粒径dc＞dk的被截留在筛网一面，d c ＜dk的则通过筛网排出。
那么筛网置于什么位置呢?在内、外涡旋交界面上切向速度最大，尘粒在该处所受到的惯性离心力也最大，因此可以设想筛网的位置应位于内、外涡旋交界面上。
对于粒径为dk 的尘粒，因Fl=P，它将在交界面不停地旋转。
实际上由于气流紊流等因素的影响，从概率统计的观点看，处于这种状态的尘粒有50％的可能被捕集，有50％的可能进入内涡旋，这种尘粒的分离效率为50％。
因此d k =dc50。
根据公式（5-4-7），在内外涡旋交界面上，当Fl=P时，旋风除尘器的分割粒径：（2-3-4）式中 r——交界面的半径，m；w——交界面上的气流径向速度，m／s；v0t——交界面上的气流切向速度，m／s。
旋风除尘器cad结构图纸设计和技术参数
n 第七组：
原始数据同实例，要求总效率＞95%，设计两台串 联旋风除尘器。
Q235-A
1
Q235-A
1
Q235-A
1
Q235-A
1
Q235-A
1 Q235-A,成品
数量
材料
55 15 73
82 12 65
重量kg 附注
明细表
总质量
311kg
切流式旋风除尘器 外形图
设计 制图 校对 审核
图号
百分比 日期
LX－0
1:10
2023年1月
十、零件图旳画法
A.蜗壳旳画法
1)蜗壳出口断面尺寸拟定 出口风速：v＝12~15m/s abv＝Q，取a＝b； a＝（Q/v）1/2＝〔5000/（15×3600）〕 1/2 ＝
2. 筛分理论 分级效率 粉尘分割径
1 exp[0.693 d p ]
dc
dc 18Q / 2 p LVc2
自然返回长
L 2.3D0 ( De2 / HWi )1/ 3
三、旋风除尘器旳阻力
经验公式
p k gVc2
2
阻力系数 k =6~9。
四、旋风除尘器旳尺寸比
1. 筒体直径： D0＝150~1100mm 2. 筒体高度：H 1 ＝ 1~1.5D0 3. 入口尺寸：H/W=2~4， H＝0.5 D0，W＝0.2D0 4. 排气管：De＝0.4~0.6D0 ；S≥H 5. 锥体： H 2 ≥ L－ H 1 ≈2D0 6. 排尘口： Dd ≈ 1/3D0
0.304~0.340 取a＝b＝320mm 2)拟定偏心距 考虑焊接以便，蜗壳出口内壁距旋风出气管20mm， 于是中心线到出口蜗壳出口内壁距半径：r＝230mm， 中心线距蜗壳外壁半径：R＝210+20+320＝550mm。 偏心距：e＝320/4＝8mm
《旋风除尘器》课程设计
《旋风除尘器》课程设计一、课程目标知识目标：1. 学生能够掌握旋风除尘器的基本结构和工作原理，理解其在工程中的应用。
2. 学生能够描述旋风除尘器的选型原则和设计要点，了解不同类型旋风除尘器的特点。
3. 学生能够运用物理和数学知识分析旋风除尘器的性能参数，如除尘效率、压力损失等。
技能目标：1. 学生能够运用CAD软件绘制旋风除尘器的结构图，并进行简单的结构分析。
2. 学生能够运用实验方法测试旋风除尘器的性能，并处理实验数据，撰写实验报告。
3. 学生能够通过小组合作，设计并优化旋风除尘器的结构，提高除尘效率。
情感态度价值观目标：1. 学生能够认识到旋风除尘器在环境保护和工业生产中的重要性，培养环保意识和工程责任感。
2. 学生在小组合作中，学会沟通、协作和解决问题，培养团队合作精神。
3. 学生在探索旋风除尘器相关知识的过程中，培养对科学研究的兴趣和热情。
课程性质：本课程为高二年级物理学科拓展课程，结合工程实际，培养学生运用物理知识解决实际问题的能力。
学生特点：高二年级学生已具备一定的物理知识和实验技能，具有较强的学习能力和动手能力。
教学要求：注重理论与实践相结合，提高学生的实践操作能力和创新能力，培养学生解决实际问题的能力。
在教学过程中，关注学生的个体差异，激发学生的学习兴趣，提高学生的综合素质。
通过本课程的学习，使学生能够将物理知识与实际工程相结合，为未来的学习和工作打下坚实基础。
二、教学内容1. 引入旋风除尘器的基本概念，介绍其在环保和工业领域的应用，阐述学习旋风除尘器的重要性。
相关教材章节：第二章 环境保护设备2. 讲解旋风除尘器的结构组成、工作原理及分类，分析不同类型旋风除尘器的特点。
相关教材章节：第二章 环境保护设备，第三节 除尘器3. 学习旋风除尘器的选型原则、设计方法和性能评估指标，如除尘效率、压力损失等。
相关教材章节：第二章 环境保护设备，第四节 除尘器的设计与选型4. 通过CAD软件教学，指导学生绘制旋风除尘器结构图，并进行简单的结构分析。
旋风除尘器的设计
✧ 设计步骤✧ 主要包括类型、筒体直径及个数等参数确定。
1、确定处理量：32000压力损失✧ 2、选择除尘器类型：自己设计✧ 3、确定除尘器直径：高效旋风除尘器：D<900mm大流量旋风除尘器：D ≈1.2～3.6m锥体高度比筒体高度更重要一般圆筒高度H1＝（1.5～2.0）D 锥体高度H2＝（2～3.5）D锥体段高度与锥角（20～30°）与排灰口直径有关✧ 4、效率与压损核算总阻力＝进口阻力+旋涡流场阻力+排气管阻力 ✧ 结果：入口风速一般在15~25m/s ✧ ✧(212PaP g υξρ=∆其中： —气体密度，kg/m3；v —入口气速，m/s ； —局部阻力系数根据雷思—利希特模式：])(6931.0[-exp -111i +⨯=n cp d d η可求出除尘器对不同粒径的离子的去除效率。
进气方式（1）切向：最普通、使用相对较多（2）螺旋面：与水平呈近似10°向下，有利于气体向下作倾斜的运动，并避免相邻螺旋的干扰，应小于15 °，一般取β≈11 ° （3）渐开线（蜗壳）：进气径向减薄，减少对内部气流的干扰和撞击，加大了进口与排气管的距离，同时减少阻力20%～30%，其中以180 °为佳（4）轴向：最大限度减少进气与旋转气流间的干扰，提高效率进气管断面形式✧矩形b/h越小，入口气流径向越薄，尘粒移向器壁的路程越短，h/b＝2左右h/b＝2～3，b=（0.2~0.25）D，h=（0.4~0.75）D✧相对断面比＝筒体断面积／进口断面积高效旋风除尘器：K＝6～13.5普通旋风除尘器：K＝4～6大流量旋风除尘器：K<3排气管✧排气管的直径越小，压损越大，效率越高de=（0.3~0.65）D✧排气管的切入深度过大，表面摩擦增加，上涡流空间增大✧排气管的切入深度过小或者不切入，正常旋流发生弯曲或不稳定，粉尘逃逸可能性增大切入深度> 0.8进气口高度气体在排气管内剧烈旋转，排气管末端设计成蜗壳状可减小能量损失✧6、并联使用？：✧应采用相同型号旋风除尘器，并需合理的设计风管，使每个除尘器处理量相等，避免串流；或为每个除尘器单独设置集尘箱✧7、串联使用：✧一般不宜串联使用：必须串联时，应采用不同性能旋尘器，低效者置于前端集灰斗的设计集灰斗是完成气固两相介质分离的最终环节，安装于除尘器锥体处，气流非常接近高湍流，而粉尘也正是由此排出，因此，二次夹带的机会也就更多，在则，旋流核心为负压，如果设计不当，造成灰斗漏气，就会使粉尘的二次飞扬加剧，严重影响除尘效率。
sg旋风除尘器课程设计
sg旋风除尘器课程设计一、课程目标知识目标：1. 学生能够理解sg旋风除尘器的基本原理与结构组成，掌握其工作流程；2. 学生能够描述sg旋风除尘器在工业中的应用，了解其在环保方面的意义；3. 学生掌握sg旋风除尘器的性能参数，能对其进行简单的计算与评估。
技能目标：1. 学生能够运用所学知识，分析sg旋风除尘器的优缺点，并提出改进措施；2. 学生能够设计简单的sg旋风除尘器实验方案，进行数据采集与分析；3. 学生能够运用图表、文字等形式，清晰、准确地表达对sg旋风除尘器的理解。
情感态度价值观目标：1. 学生对环保事业产生兴趣，认识到sg旋风除尘器在保护环境、改善空气质量方面的重要作用；2. 学生培养团队协作精神，学会在小组讨论、实验中分享观点、倾听他人意见；3. 学生养成科学、严谨的学习态度，敢于面对挑战，勇于探索未知领域。
课程性质：本课程为应用物理学科课程，结合实际工业应用，培养学生的实践操作能力和创新思维。
学生特点：初三学生，已具备一定的物理基础，对实际应用有较强的好奇心，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的科学素养和环保意识。
通过具体的学习成果分解，使学生在掌握知识的同时，提升技能和情感态度价值观。
后续教学设计和评估将以此为基础，确保课程目标的实现。
二、教学内容1. sg旋风除尘器的基本原理：讲解气体动力学原理，分析尘粒在旋转气流中的运动规律，探讨尘粒分离的机理。
2. sg旋风除尘器的结构组成：介绍sg旋风除尘器的各部件名称、功能及相互关系，结合教材插图进行讲解。
3. sg旋风除尘器的工作流程：阐述含尘气体从进口到出口的整个处理过程，分析各阶段的作用。
4. sg旋风除尘器的性能参数：讲解除尘效率、压力损失等参数的定义和计算方法，分析影响这些参数的因素。
5. sg旋风除尘器的应用及优缺点：介绍sg旋风除尘器在工业领域的应用，分析其优点和局限性，探讨可能的改进措施。
大气污染控制工程课程设计旋风除尘器设计
大气污染控制工程课程设计旋风除尘器设计大气污染是当前一个十分重要的环境问题，大气污染控制工程是需要针对当前的环境情况设计出相应的污染控制方案。
旋风除尘器是一种非常有效的粉尘污染控制设备，它可以将排放的灰尘颗粒快速和有效地与气流分离，从而达到减少环境污染的目的。
在本文中，我们将对旋风除尘器进行设计与优化。
一、旋风除尘器的基本原理旋风除尘器利用离心力，将灰尘颗粒随着气流旋转，并加速向离心力最大的气流区域靠拢，在这里相互碰撞慢慢沉淀下去。
在整个气体流程之中，粉尘颗粒可以原有形态沿着流体中心线旋转，也可以因流速梯度引起涡旋流，因此。
旋风除尘器最主要的部件为旋风筒或次级同心圆筒，其内和外计有气口分别用于进气和排气，气流通过时呈高速旋转，灰尘受力振动运动，最后对其中粉尘两性颗粒受气流升力作用，随着气流排放于排气口中，达到高效过滤的目的。
二、旋风除尘器的设计方案1、确定处理量在进行设计之前首先要确定处理的尘量，从而确定处理设备的大小。
在设计旋风除尘器时，需要根据企业的生产情况和污染源的性质来选择合适的旋风除尘器。
2、选择材料旋风除尘器在设计过程中需要选择适当的材料，如果环境比较恶劣，建议使用不锈钢制造，这样可以保证设备的耐腐蚀性和耐高温性。
3、设置进出口的位置和口径进口和出口的设置对旋风除尘器的效果有很大影响，一般来说气流的进口需要在旋风除尘器的中心位置，而出口则应该在离中心位置较远处。
此外，设备进出口的直径大小也要考虑到气流先后进出的量。
4、分析气流的流速和密度在进行旋风除尘器设计时，需要分析气流的流速和密度，以便更加有效地设计旋风面积和高度。
同时根据工作条件的需求，要确定处理空气的流速和密度，从而可以得到选定旋风除尘器的尺寸。
5、计算旋风除尘器的头压损失在参照相关标准和拟定的工艺生产条件计算得到旋风过滤器的处理能力与头压损失时，应该将规定的系数对最终结果进行逐步加减，进行检查误差，以达到正确结果。
三、优化旋风除尘器的设计1、增加旋风筒的高度增加旋风除尘器的高度可以增加气流轨迹长度，可以更长时间的让灰尘颗粒与空气相互碰撞，从而提高过滤除尘效率。
旋风除尘器设计
旋风除尘器设计计算说明书1、旋风除尘器简介旋风除尘器是利用旋转气流产生的离心力使尘粒从气流中分离的，用来分离粒径大于5—10μm以上的的颗粒物。
工业上已有100多年的历史。
特点：结构简单、占地面积小，投资低，操作维修方便，压力损失中等，动力消耗不大，可用于各种材料制造，能用于高温、高压及腐蚀性气体，并可回收干颗粒物。
优点：效率80%左右，捕集<5μm颗粒的效率不高，一般作预除尘用。
旋风除尘器的结构形式按进气方式可分为直入式、蜗壳式和轴向进入式；按气流组织分类有回流式、直流式、平流式和旋流式多种1.1 工作原理（1）气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成；气流沿外壁由上向下旋转运动：外涡旋；少量气体沿径向运动到中心区域；旋转气流在锥体底部转而向上沿轴心旋转：内涡旋；气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
图1（2）尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2 影响旋风器性能的因素（2）二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。
（2）比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l，筒体和锥体的总高度以不大于5倍的筒体直径为宜。
大气污染控制工程旋风除尘器课程设计报告
旋风除尘器设计说明书一、课程设计的题目旋风除尘器的设计二、课程设计的目的通过《大气污染控制工程》课程设计，巩固学习成果，加深《大气污染控制工程》课程的学习与理解，提高使用应用规、手册与文献资料的能力，进一步掌握设计原则、方法步骤，达到巩固、消化课程的主要容，锻炼独立学习研究能力，对旋风除尘器的外形结构、管道系统及总体规划做到一般的技术设计的要求，绘制旋风除尘器的结构图，掌握旋风除尘器的设计方法，培养和提高计算能力、设计和绘图水平。
三、课程设计的容1、了解旋风除尘器的结构以及相关工艺参数；2、根据含尘浓度、粒度分布、密度等特征及除尘要求、允许阻力和制造条件等全面分析，合理地选择旋风除尘器的类型；3、确定旋风除尘器的外形结构及相关尺寸安装位置；4、绘制旋风除尘器的结构示意图和除尘器剖面图；5、整理编写设计书。
四、旋风除尘器的特点及选用注意事项旋风除尘器的特点：旋风除尘器是利用旋转气流产生的离心力使尘粒从气流中分离的装置。
旋风除尘器具有结构简单，无传动机构及运动部件，造价低廉，占地面积小，除尘效率高，操作弹性大，不受含尘气体浓度和温度限制，维护工作量少，粉尘适应性强，但压力损失一般较高，只能有效收集粒径在5-10μm以上的尘粒，是目前应用较多的一种除尘设备。
注意事项：1、旋风除尘器一般适用于净化密度大、粒度较粗的非纤维性粉尘，其中高效旋风除尘器对细尘也有较好的净化效果。
旋风除尘器对入口粉尘的浓度变化适应性较好，可处理含尘浓度高的气体。
2、当含尘气体温度很高时，要注意保温，避免水分在除尘器凝结，在除尘器里凝结。
旋风除尘器一般只适用于温度在400℃以下的非腐蚀性气体，对于腐蚀性气体，要注意采取防腐蚀措施，对于高温气体，要采取冷却措施。
3、选择除尘器时，要根据工况考虑阻力损失及结构形式，尽可能使之动力减少，且便于制造维护。
4、根据适用允许的压力降确定进气口气速v，如果制造厂已提供有各种操作温度下进口气速与压力降的关系，则根据工艺允许的压降就可选定气速v。
旋风除尘器设计
设计原始资料：锅炉型号：DLP2-13 即，单锅筒纵置式抛煤机炉，蒸发量2t/h ，出口蒸汽压力13MPa 设计耗煤量：360kg/h(按学号增加5)设计煤成分：C Y =60.5% H Y =3% O Y =4% N Y =1% S Y =1.5% A Y =18% W Y =12%； V Y ＝15％；属于中硫烟煤 排烟温度：165℃空气过剩系数＝1.4 飞灰率＝21％烟气在锅炉出口前阻力650Pa污染物排放按照锅炉大气污染物排放标准中2类区新建排污项目执行。
连接锅炉、净化设备及烟囱等净化系统的管道假设长度50m ，90°弯头10个。
1. 燃烧计算1.1 实际耗空气量的计算在标准状况下，以1Kg 应用煤为基准进行计算，结果见表1-1。
1Kg 该煤完全燃烧时所需要标准状况下的氧气的体积o V 为：o V ＝（50.4+7.5+0.47-1.25）×22.4=1279.448 L （1-1） 假设空气中氮氧的摩尔数之比为N/O=3.78，则1Kg 低硫煤完全燃烧时所需要的空气体积k V 为：k V =（1+3.78）×1279.448=6115.953L （1-2）实际消耗的空气体积'k V 为：'k V =1.4k V =1.4×6115.953=8562.333L （1-3）表1-1 1Kg 应用煤的相关计算成分质量)(g摩尔数)(mol燃烧耗氧量)(mol生成气体量)(mol生成气体体积)(LC 605 50.4 50.4 50.4 1128.96 H 30 15 7.5 15 336 O 40 1.25 —— —— 28 N 10 0.36 —— 0.36 7.84 S 15 0.47 0.47 0.47 10.528 水分 120 6.67 —— —— 149.408 灰分180————————1.2 产生烟气量的计算1Kg 该煤完全燃烧后生成的烟气量y V =149.408+10.528+7.84+336+1128.96+8562.333=10195.069L=10.1953m （1-4） 则，在160℃时的实际烟气体积为'y V 为：'y V =15.273195.10×(160+273.15)=16.17 3m （1-5）该锅炉一小时产生的烟气流量Q 为：Q =16.17×360=5821.2 3m /h=1.6173m /s （1-6）1.3 灰分浓度及二氧化硫浓度的计算烟气中灰分的质量h M 为：h M =180×21％=37.8g=37800mg （1-7）烟气中灰分的浓度h ρ为：h ρ=37800/16.17=2337.662mg/3m （1-8） 烟气中2SO 质量S M 为：S M =0.47×64=30.08g=30080mg （1-9） 烟气中2SO 的浓度s ρ为：s ρ=30080/16.17=1860.235mg/3m （1-10）2. 净化方案设计及运行参数选择本设计中采用旋风除尘设备进行净化处理。
旋风除尘器设计报告总结与反思
旋风除尘器设计报告总结与反思1. 引言本报告总结了旋风除尘器的设计过程以及反思，旨在总结设计中的问题与不足，并提供一些改进策略以提高旋风除尘器的性能和效率。
2. 设计概述旋风除尘器是一种常见的颗粒物除尘设备，通过离心力的作用将颗粒物与气流分离。
其设计主要包括旋风管道、进气口、出气口和底部集尘桶等部分。
在整个设计过程中，我们着重考虑了下面几个方面：1. 材料选择：选择耐高温、耐腐蚀的材料，以确保设备在长时间运行中的稳定性。
2. 流场模拟：通过数值模拟对流场的分布进行优化，以提高除尘效率。
3. 结构优化：对设备的结构进行优化，减小阻力，提高除尘效果。
4. 控制系统：引入智能控制系统，以实时监测设备的工作状态，确保设备安全运行。
3. 设计问题与改进策略3.1 材料选择问题在选择材料方面，我们发现在高温环境下，传统金属容易受到氧化和腐蚀的影响，从而影响除尘器的稳定性和寿命。
因此，我们需要优化材料选择，考虑使用耐高温、耐腐蚀的合金材料，如不锈钢或陶瓷材料，以提高设备的耐用性。
3.2 流场分布问题通过数值模拟发现，在旋风除尘器内，气流对流场的分布会产生影响。
在一些角落，气流速度过低，导致颗粒物无法有效被离心分离。
因此，我们需要对旋风管道的设计进行调整，增加辅助气流的引入，以保证颗粒物被充分离心。
3.3 结构优化问题在现有的旋风除尘器结构中，存在阻力较大的问题，影响了设备的除尘效果。
为此，我们需要对结构进行优化，减小阻力，提高除尘效率。
具体的策略包括增加气流通道的宽度，改变导流板的设计等。
3.4 控制系统问题目前旋风除尘器的控制系统较为简单，缺乏实时监测和反馈机制，对设备的安全运行产生一定影响。
因此，我们建议引入智能控制系统，通过传感器实时监测设备的工作状态，及时响应并调整参数，确保设备的安全运行。
4. 反思与改进在本次旋风除尘器的设计中，我们还存在一些不足和提升的空间。
首先，设计过程中对旋风管道的气流分布分析不够全面，需要更多实验数据来验证数值模拟的准确性。
旋风除尘器设计计算
1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。
⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。
⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。
在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。
大气污染控制工程课程设计(旋风除尘器)
大气污染控制工程课程设计(旋风除尘器)目录大气污染治理课程设计任务书一、设计题目：旋风除尘器的设计二、设计内容：三、设计要求：四、课程设计的配套教材及参考资料旋风除尘器设计说明书一、课程设计题目二、课程设计的目的三、课程设计的内容四、旋风除尘器的特点及选用注意事项五、旋风除尘器的结构和除尘机理及除尘效率影响因素六、旋风除尘器型号选择七、XCX旋风除尘器设计计算八、结束语大气污染治理课程设计任务书班级：----------- 姓名：----- 学号：-----------一、设计题目：旋风除尘器的设计二、设计内容：一个焦炉装煤车在装煤过程中形成尘源。
通过管道接入地面除尘系统，经过旋风除尘器除尘后外排。
主要设计参数：（1）处理风量为（3800）m3/h。
烟气温度约50℃。
（2）除尘器入口含尘质量浓度为（30）g/m3。
（3）除尘器入口含尘气流速度（23）m/s。
根据上述参数完成旋风除尘器的设计计算及图纸绘制。
三、设计要求：（1）设计说明书主要内容：封面、目录、设计任务书、除尘器的选择理由及其结构和工作原理、除尘器的设计与计算、结语。
（2）图纸A3号图纸，完成除尘器结构示意图和除尘器剖面图，标出设备尺寸。
（3）设计时间：贵州大学2008～2009年度第一学期第19周（4）设计计算说明书和图纸均鼓励采用计算机制作。
四、课程设计的配套教材及参考资料[1]郝吉明，马广大等编著.《大气污染控制工程》，北京：高等教育出版社.2002[2]Noel de Nevers主编.《大气污染控制工程》 (影印版) (第2版). 北京：清华大学出版社.2000[3]刘景良主编.《大气污染控制工程》，北京：中国轻工业出版社.2002[4]粱丽明，彭林著.《城市大气有机物污染》，北京：煤炭工业出版社.2000[5]赵毅，李守信主编.《有害气体控制工程》，北京：化学工业出版社.2001[6]林肇信主编. 《大气污染控制工程》北京：高等教育出版社.1991旋风除尘器设计说明书一、课程设计题目旋风除尘器的设计二、课程设计的目的通过《大气污染控制工程》课程设计，巩固学习成果，加深对《大气污染控制工程》课程的学习与理解，使学生应用规范、手册与文献资料，进一步掌握设计原则、方法步骤，达到巩固、消化课程的主要内容，锻炼独立工作能力，对旋风除尘器的外形结构、管道系统及总体规划做到一般的技术设计深度，绘制旋风除尘器的结构图（包括：正视图、俯视图、剖面图），掌握旋风除尘器的设计方法，培养和提高计算能力、设计和绘图水平。
旋风除尘器的设计与计算
一、实习目的1、进一步了解旋风除尘器的有关计算2、熟悉用CAD画效果图3、查阅和整理各方面资料，了解旋风除尘器各方面性能及影响因素；二、设计题目设计一台处在常温（20°C），常温下含尘空气的旋风除尘器。
已知条件为：处理气量Q=1300m³/h，粉尘密度ρp=1960kg/m³,空气密度ρ=1.29 kg/m，空气粘度μ=1.8x10-5Pa.s，进入的粉尘粒度分布见下表：设计要求：XLT旋风除尘器，最后实现污染物的达标排放，且除尘效率为85%，压力损失不高于2000Pa。
提交文件：设计说明+旋风除尘器图（CAD制图），图纸输出A4纸。
三、旋风除尘器的工作原理1.1 工作原理（1）气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成；气流沿外壁由上向下旋转运动：外涡旋；少量气体沿径向运动到中心区域；旋转气流在锥体底部转而向上沿轴心旋转：内涡旋；气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。
（2）尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。
1.2特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95%-98%，对于燃煤炉窑产生烟气的除尘效率可以达到92%-95%。
（3）XLT 旋风除尘器的主要特点（4）旋风除尘器捕集<5μm 颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器，与其他类型高效除尘器合用。
可用于10μm 以上颗粒的去除，符合此题的题设条件。
