WinCC开发软件简介
WinCC开发软件简介
• （5）WinCC是一个模块化的自动化组件，可以灵活 地进行扩展；众多的选件和附加件扩展了它的基本功 能，如：服务器系统、冗余系统等。
WinCC基本系统是很多应用程序的 核心，它包含以下9个部件。
• （1）变量管理器（tag management） • （2）图形编辑器（graphics designer） • （3）报警记录（alarm logging） • （4）变量归档（tag logging）
5．完善菜单按钮功能 6．编写程序调试工程 7．连接设备驱动程序 8．工程完工综合测试
WinCC系统组态编程中，Tag是核
心概念，它可以与下位机的一个内存地
址单元同步更新，称为外部Tag；另外它
也可以作为WinCC系统组态编程的一个
全局变量，称为内部Tag（Internal Tag）。
因此，上位机与下位机的数据通信 是通过外部Tag来实现的。 WinCC是一 套功能非常强大的组态软件，但它不可 能满足所有的要求。有些功能可以采用 一定的编程技巧来实现。
• （5）报表编辑器（report desigmer） • （6）全局脚本（global script） • （7）文本库（text library） • （8）用户管理器（user administrator） • （9）交叉引用表（cross-reference）
WinCC几乎拥有先进人机界面产品 的所有功能，其具体功能如下。
西门子视窗控制中心（Windows Control Center，WinCC）是1996年进 入世界工控组态软件市场的HMI/SCADA 软件。
WinCC的特殊功能之一是其整体开 放性。
WinCC是Windows环境下面向对象 的32位工业控制组态软件，它适合任何 自动化控制系统，并具有如下特点。
wincc flexible教程
wincc flexible教程WinCC Flexible教程WinCC Flexible是一款由西门子公司开发的工业自动化软件，用于编程和监视人机界面。
它是一款功能强大、灵活易用的软件，适用于各种工业领域和应用场景。
本教程将详细介绍WinCC Flexible的基本功能和操作方法，帮助读者快速上手并掌握该软件的使用技巧。
第一部分：WinCC Flexible简介与安装1. WinCC Flexible简介- 介绍WinCC Flexible的主要特点和功能。
- 解释WinCC Flexible在工业自动化中的作用和意义。
2. WinCC Flexible安装- 阐述WinCC Flexible的安装步骤和注意事项。
- 提供常见安装问题的解决方法。
第二部分：WinCC Flexible项目创建与配置1. WinCC Flexible项目创建- 演示如何创建新的WinCC Flexible项目。
- 分析项目文件结构和组织方式。
2. WinCC Flexible项目配置- 介绍项目配置的基本概念和作用。
- 演示如何配置项目的属性、变量和通信设置。
第三部分：WinCC Flexible图形界面设计1. WinCC Flexible图形界面概述- 简要介绍WinCC Flexible的图形界面组件和特点。
- 解释不同界面元素的功能和用途。
2. WinCC Flexible界面设计工具- 详细介绍WinCC Flexible的界面设计工具及其使用方法。
- 演示如何创建和编辑图形界面。
3. WinCC Flexible界面设计实例- 提供几个实际应用场景的界面设计示例。
- 解释每个实例的目的和设计思路。
第四部分：WinCC Flexible数据处理和报警管理1. WinCC Flexible数据处理功能- 介绍WinCC Flexible的数据处理功能，如数据记录和计算。
- 演示如何使用数据处理功能实现特定的业务逻辑。

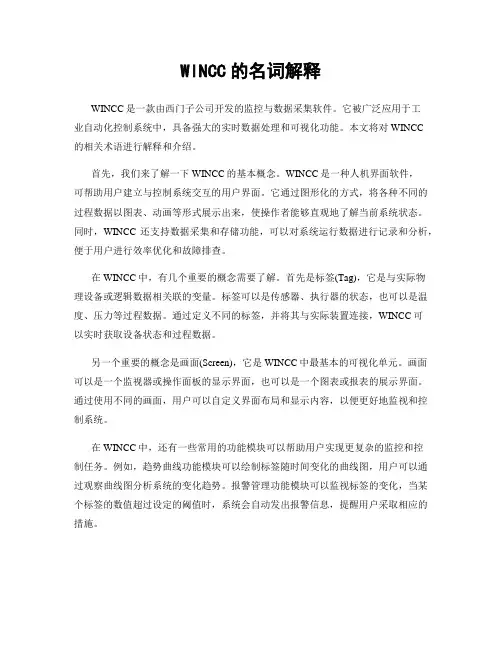

WINCC的名词解释
WINCC的名词解释WINCC是一款由西门子公司开发的监控与数据采集软件。
它被广泛应用于工业自动化控制系统中，具备强大的实时数据处理和可视化功能。
本文将对WINCC的相关术语进行解释和介绍。
首先，我们来了解一下WINCC的基本概念。
WINCC是一种人机界面软件，可帮助用户建立与控制系统交互的用户界面。
它通过图形化的方式，将各种不同的过程数据以图表、动画等形式展示出来，使操作者能够直观地了解当前系统状态。
同时，WINCC还支持数据采集和存储功能，可以对系统运行数据进行记录和分析，便于用户进行效率优化和故障排查。
在WINCC中，有几个重要的概念需要了解。
首先是标签(Tag)，它是与实际物理设备或逻辑数据相关联的变量。
标签可以是传感器、执行器的状态，也可以是温度、压力等过程数据。
通过定义不同的标签，并将其与实际装置连接，WINCC可以实时获取设备状态和过程数据。
另一个重要的概念是画面(Screen)，它是WINCC中最基本的可视化单元。
画面可以是一个监视器或操作面板的显示界面，也可以是一个图表或报表的展示界面。
通过使用不同的画面，用户可以自定义界面布局和显示内容，以便更好地监视和控制系统。
在WINCC中，还有一些常用的功能模块可以帮助用户实现更复杂的监控和控制任务。
例如，趋势曲线功能模块可以绘制标签随时间变化的曲线图，用户可以通过观察曲线图分析系统的变化趋势。
报警管理功能模块可以监视标签的变化，当某个标签的数值超过设定的阈值时，系统会自动发出报警信息，提醒用户采取相应的措施。
此外，WINCC还支持网络通信功能，用户可以通过局域网或互联网远程访问和控制系统。
这对于需要远程监控和调试的情况非常有用，例如对分布在多个地点的生产线进行统一管理和控制。
总的来说，WINCC作为一款功能强大的监控与数据采集软件，为工业自动化领域的用户提供了便利和支持。
它通过实时数据处理和可视化展示，帮助用户了解系统状态并做出及时决策。

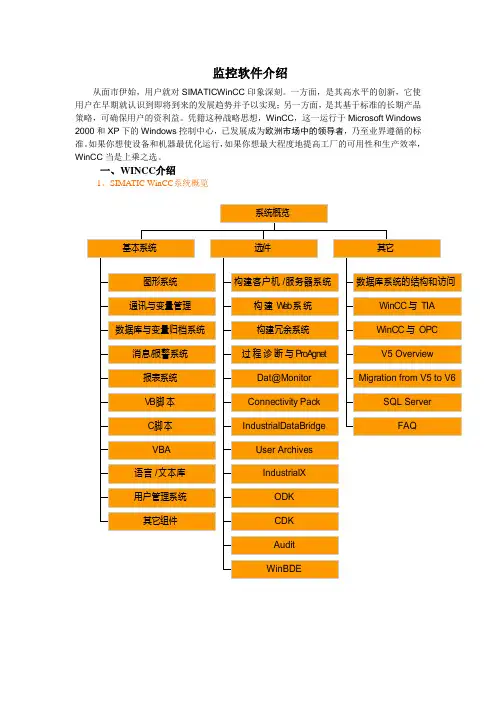

wincc软件介绍
监控软件介绍从面市伊始，用户就对SIMATICWinCC印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
如果你想使设备和机器最优化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
一、WINCC介绍1、SIMATIC WinCC系统概览2、WINCC突出的优点：·通用的应用程序适合所有工业领域的解决方案多语言支持，全球通用可以集成到所有自动化解决方案内·内置所有操作和管理功能·可简单、有效地进行组态·可基于Web持续延展·采用开放性标准，集成简便·集成的Historian 系统作为IT 和商务集成的平台·可用选件和附加件进行扩展·“全集成自动化”的组成部分_WinCC最引人注目之处还是其广泛的应用范围。
独立于工艺技术和行业的基本系统设计，模块化的结构，以及灵活的扩展方式，使其不但可以用于机械工程中的单用户应用，而且还可以用于复杂的多用户解决方案，甚至是工业和楼宇技术中包含有几个服务器和客户机的分布式系统。
WinCC集生产自动化和过程自动化于一体，实现了相互之间的整合，这在大量应用和各种工业领域的应用实例中业已证明，包括：·汽车工业·化工和制药行业·印刷行业·能源供应和分配·贸易和服务行业·塑料和橡胶行业·机械和设备成套工程·金属加工业·食品、饮料和烟草行业·造纸和纸品加工·钢铁行业·运输行业·水处理和污水净化2、二甲脂系统框图(通过MPI网)MPISIMATIC S7-300 •通讯硬件CP 56116GK1 561-1AA00 •通讯软件WINCC V6.0 SP36A V6 381-1BD06-0DV02、WINCC系统功能1、集成用户管理使用WinCC用户管理器，可以分配和控制组态和运行时的访问权限。
关于WINCC
关于WINCC:西门子公司的工业组态控制软件SIMATIC WinCC是第一个使用最新的32位技术的过程监视系统，是世界上第一个集成的人机界面(HMl)软件系统，具有良好的开放性和灵活性,用来处理生产和过程自动化.WinCC代表Windows Control Center，即视窗控制中心，它是西门子公司与微软公司联合开发的产物，在Windows 98或NT4．0以及基于NT 核心的Windows2000/ xp/2003 操作系统下运行。
WinCC是在生产过程自动化中解决可视化和控制任务的工业技术系统。
它提供了适用于工业的图形显示、信息、归档以及报表的功能模板。
高性能的过程藕合、快速的画面更新、以及可靠的数据传送使其具有高度的实用性。
除了这些系统功能外，WinCC还提供了开放的界面用于用户解决方案。
这使得将WinCC参与复杂、广泛的自动控制解决方案成为可能。
从面市伊始，用户就对SIMATIC WinCC印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的投资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
如果你想使设备和机器最化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
突出的优点：通用的应用程序，适合所有工业领域的解决方案；多语言支持，全球通用；可以集成到所有自动化解决方案内；内置所有操作和管理功能，可简单、有效地进行组态；可基于Web持续延展，采用开放性标准，集成简便；集成的Historian 系统作为IT 和商务集成的平台；可用选件和附加件进行扩展；“全集成自动化” 的组成部分，适用于所有工业和技术领域的解决方案。
WinCC集生产自动化和过程自动化于一体，实现了相互之间的整合，这在大量应用和各种工业领域的应用实例中业已证明，包括：汽车工业、化工和制药行业、印刷行业、能源供应和分配、贸易和服务行业、塑料和橡胶行业、机械和设备成套工程、金属加工业、食品、饮料和烟草行业、造纸和纸品加工、钢铁行业、运输行业、水处理和污水净化。
0.西门子WinCC组态软件--概述
0.西门⼦WinCC组态软件--概述西门⼦ WinCC 组态软件 -- 概述1.西门⼦WinCC各产品线及定位WinCC是由SIEMENS(西门⼦)公司开发的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，具有极强的开放性和系统稳定性。
WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。
作为全球⾃动化巨头, 西门⼦针对不同规模的⽣产场景, 细分了多款产品投放市场. 如上图所⽰:对于超⼤型/⼴域分布式应⽤, 西门⼦推出 WinCC OA 产品线. 这并不是WinCC开始做OA办公软件, ⽽是WinCC OpenArchitecture（WinCC开放式架构）的缩写. 虽以WinCC冠名, 但与传统意义的WinCC完全没有关系，⽽是西门⼦2007年从奥地利ETM 公司收购的⼀款⼤名⿍⿍的软件——PVSS（Process Visualization and Steuerung （德语：Control的意思） System）。
成为西门⼦⼤家族⼀员后, ⾃从V3.10开始PVSS更名为WinCC OA.更多了解WinCC OA 可参考如下链接:对于中型和⼤型分布式系统, 西门⼦对应的SCADA产品线为WinCC (Windows Control Center, Windows控制中⼼), 也称为WinCC Classic版, 即经典的WinCC版本,当前(2020年2⽉)版本为 v7.5. 针对国内市场本地化语⾔需求, 推出有Asia版.伴随着S7-1200/1500系列控制器的发布, 西门⼦⼯业⾃动化集团⼜发布了⼀款全新的全集成⾃动化(Total Integrated Automation)软件 --- 博图(TIA portal). 它发布时版本号即为v10, 是业内⾸个采⽤统⼀的⼯程组态和软件项⽬环境的⾃动化软件, 也是西门⼦所有软件⼯程组态包的⼀个集成组件. TIA博途平台在所有组态界⾯间提供⾼级共享服务，向⽤户提供统⼀的导航并确保系统操作的⼀致性, 显著提升了开发效率. 博图软件中也集成有⽤于HMI开发的⼯具组件---TIA WinCC 软件, 可涵盖从⼩型的触摸屏设备,到⼤中型PC⼯作站各种规模的SCADA开发场景.2.博图版TIA WinCC 版本及功能差异TIA WinCC是西门⼦全集成⾃动化平台 TIA Portal 中的⼈机界⾯部分。
wincc professional 用法-概述说明以及解释
wincc professional 用法-概述说明以及解释1.引言1.1 概述概述WinCC Professional是一款强大的人机界面软件，用于监控和控制自动化过程。
它提供了多种功能和工具，可以帮助用户创建定制的监控系统，实时监测和控制各种工业过程。
WinCC Professional的灵活性和可扩展性使其成为工业自动化领域的首选软件之一。
本篇文章将对WinCC Professional的使用方法进行详细介绍，包括安装和配置，基本功能和优势，以及一些注意事项。
在阅读完本文后，读者将能够全面了解WinCC Professional的特点和功能，并能够熟练地使用它来构建高效的监控系统。
文章接下来的部分将按照如下结构进行展开。
首先，我们将介绍WinCC Professional的基本概念和特点，包括其所提供的功能和适用的行业领域。
然后，我们将详细讲解WinCC Professional的安装和配置过程，以便读者能够顺利地开始使用该软件。
接着，我们将探讨WinCC Professional的主要功能和优势，以及它在各种工业场景中的应用。
最后，我们将总结本文的内容，并提供一些使用WinCC Professional的注意事项，以帮助读者更好地应用该软件。
通过本文的阅读，读者将能够了解和掌握WinCC Professional的基本用法，从而能够利用该软件来实现工业自动化系统的监控和控制。
无论是从事工程设计还是从事工业控制的相关工作，WinCC Professional都将是一个非常有用的工具，能够提高工作效率和精确度。
希望本文对读者有所帮助，愿大家能够充分利用WinCC Professional的功能，取得更好的工作成果。
1.2文章结构文章结构部分的内容主要介绍了整篇文章的组织结构和各个部分的内容概要。
在本篇长文中，共分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的三个子部分。
从整体上引导读者了解文章要讨论的主题和目的，同时也为后续的正文部分做好铺垫。
winCC精品PPT课件
更改项目属性
WinCC组态
更改计算机属性
在WinCC资源管理器中，右击 项目计算机名并在下拉菜单中 选择“属性”,在弹出的“计算 机列表属性”对话框中，单击 “属性”按钮
更改计算机属性
WinCC组态
在“计算机属性”的“常规 信息”标签页中，显示了项 目计算机名（若该项目是从 其它计算机上拷过来的，则 须在此处改为当前计算机名）
在“新建项目”对话框中输 入项目名称，同时选择所在 文件夹名称及驱动器名称， 单击“新建”按钮关闭该对 话框
新建一个项目
WinCC组态
更改项目属性
进入新建项目后，在WinCC 资源管理器中，右击项目名称 并在下拉菜单中选择“属性”。 在“项目属性”的“热键”标 签页，一般为“登录”动作分 配热键“Ctrl+R”
变量组态
变量组态
变量组态
WinCC组态
变量组态
在刚刚建立的驱动程序连接下 建立变量组（或变量） 右击刚刚建立的驱动程序连接， 在下拉菜单中选择“新建组” （也可选择“新建变量”），在 “变量组属性”对话框的名称栏 中填写该变量组的名称
变量组态
变量组态
WinCC组态
变量组态
在新建的变量组下建立变量
右击项目所选择的网卡，在下拉菜单中选 择“新建驱动程序连接” 。在 “连接属性”
对话框的“名称”栏中填写该连接的名称， 单击“属性”按钮，弹出“连接参数”对 话框，本例中使用的是TCP/IP，所以须添 加IP地址。“机架号”指的是CPU所在的 机架号。“插槽号”指的是机架中CPU所 在的插槽号。单击“确定”关闭该对话框， 再单击“确定”关闭 “连接属性”对话框
更改计算机属性
WinCC组态
在“计算机属性”的“启动” 标签页中，选择在运行时需启 动的组件，一般选择图形运行 系统、报警记录运行系统、变 量记录运行系统等
西门子WINCC系统软件教程中文介绍手册及课件讲义
Wincc具有的一些特点：
请注意：系统的开放性使写脚本成为可能， 但这也可能由于不正确的初始化指针或无 休止的循环导致系统死锁和运行系统崩溃。 同时请注意释放所分配的存储器。
Wincc具有的一些特点：
从WinCC V5.0 Service Pack 2以上版本起， 使用Sybase版本7.0作为运行系统的数据库。
练习：试新建一个项目
时间10分钟
问题：
1.内部和外部标签变量有什么区别？
内部变量标签不算在需要授权的变量标签 计数中，也不需要外部地址。外部变量标 签在协议握手下生成，需要与PLC进行通 讯，算在需要授权的标签计数中。
第三章：图形设计编辑器的介绍
介绍在WinCC图形设计环境中的工具和应 用。学习生成及修改对象的属性和事件， 并将过程变量值与之相连，从而生成动态 图形画面。
在服务器端创建一个Tag. 在客户端引用这个Tag.
OPC连接实例
第七章：报警存档编辑器
介绍在WinCC报警存档环境中的工具及应 用。学习在编辑器中生成一个报警信息系 统；组态报表和运行时的消息存档。
第八章：变量存档编辑器
介绍在WinCC变量存档环境中的工具及应 用。学习生成过程存档，组态曲线，表格， 以及依据存档数据所做的报表。
Wincc具有的一些特点：
为了使WinCC能够正确运行，必须为计算机分配 一个Netbios名称。 计算机名不要包含任何空格或反斜线符号，并且 前面的13个字符必须是唯一的。由于操作系统的 缘故，计算机名称的长度限制为15个字符。计算 机名称的第一个字符只允许为字母，且不允许使 用任何变化的元音字母。 即使单用户系统未链接至网络，也必须为其选择 一个符合WinCC惯例的计算机名称。
组态软件WinCC及其应用教学设计
组态软件WinCC及其应用教学设计1. 简介组态软件是一种工业自动化控制技术，它可以通过计算机软件对企业的各种生产设备、运输设备、能源等进行自动化控制。
WinCC是西门子公司开发的一款组态软件，主要用于工业控制系统的监控和数据采集。
本文将介绍WinCC的基本功能和应用教学设计。
2. WinCC的基本功能WinCC是一款功能强大的组态软件，它能够监控和控制多种设备，包括压力、温度、湿度、电力、流体、气体等多种参数。
WinCC的主要功能如下：2.1 监控和控制WinCC可以将实时数据以文本、图表、动画等形式直观展现，能够准确反映生产现场的状态。
同时，它还可以控制设备的开关、调节参数等操作。
2.2 数据采集WinCC可以与多种PLC进行无缝连接，并进行数据采集和处理。
它还可以对采集的数据进行报警、记录等操作，以及进行数据的分析和应用。
2.3 报表生成WinCC可以生成各种报表，包括历史趋势图、数据统计表、设备运行状态等报表。
这些报表能够帮助用户更好地了解生产过程中的状态和趋势。
3. WinCC的应用教学设计WinCC是广泛应用于工业自动化领域的一款组态软件，它的应用教学设计也是非常重要的。
下面将介绍WinCC在应用教学设计中的主要内容和方法。
3.1 自动化控制实验设计WinCC可以与实验板、PLC等设备配合使用，进行自动化控制实验。
在实验设计中，需要对实验目的、实验方案、实验步骤等进行详细安排，同时需要注意实验的难易程度和实用性。
3.2 实例教学案例设计WinCC实例教学案例是指通过案例演示的方式，向学生介绍WinCC的各种功能和应用。
这种方法需要选择一些实用性强、应用场景明确、展示效果好的案例，让学生在实际应用中体验WinCC的效果和优势。
3.3 课程设计在课程设计中，WinCC需要被作为一个独立的单元来进行设计。
课程内容需要涵盖WinCC的基本功能、数据采集、报表生成等方面，同时需要注重实践性的训练，让学生能够真正掌握WinCC的应用技能。
WinCC简介及安装
WinCC简介及安装2.1.1.1 WinCC软件简要介绍西门子WinCC全称Windows Control Center，1996年进入世界工控组态软件市场。
由于其优良的性能，及与西门子SIMATIC S7等系列PLC的无缝集成，成为HMI软件中的后起之秀，在中国国内得到广泛应用。
1、WinCC基本功能WinCC具有以下主要功能：（1）过程监控作为通用型组态软件，WinCC可实现对工业现场生产过程设备的数据采集、监视和控制的人机界面HMI接口。
（2）与PLC等设备通信WinCC通过驱动程序实现与PLC等设备通信，并进而实现过程监控功能。
（3）编程接口WinCC组态灵活方便，画面动画效果强，可以实现复杂的输入输出功能。
（4）报警功能WinCC可组态工业级报警功能，实现故障设备信息报警，及时提供设备预警信息和安排维修人员抢修。
（5）趋势功能WinCC提供逼真的曲线和表格功能，供值班、调度等管理部门分析设备运行状况提供决策参考。
（6）报表功能WinCC提供强大的报表生成和打印功能，为过程控制提供了实用的工具。
（7）二次开发功能作为一款优秀的组态软件，WinCC提供了丰富的功能强大的二次开发功能，以大大扩展现有组态功能。
2、WinCC变量分类WinCC 的变量分为内部变量和过程变量。
与外部控制器（如PLC）没有过程连接的变量叫做内部变量。
内部变量可以无限制使用。
与外部控制器具有过程连接的变量叫做过程变量，也称外部变量。
Power Tags是指授权使用的过程变量。
如果购买的WinCC具有1024个Power Tags授权，则WinCC项目在运行状态下，最多只能有1024个过程变量。
过程变量的数目和授权使用的过程变量（Power Tags）的数目显示在WinCC管理器的状态栏中。
3、WinCC产品分类WinCC产品分为基本系统、WinCC选件和WinCC附加件。
WinCC基本系统分为运行版RT、完全版RC和升级包。
wincc数值放大100倍
wincc数值放大100倍
摘要：
1.WinCC 简介
2.数值放大100 倍的方法
3.应用实例
正文：
一、WinCC 简介
WinCC 是一款由德国Siemens 公司开发的监控和控制系统软件，广泛应用于工业自动化、过程控制以及楼宇自控等领域。
通过WinCC，用户可以轻松地创建触摸屏界面，实现对各种设备和系统的实时监控和控制。
此外，WinCC 还具有丰富的功能，如图形化编辑、数据记录、报警管理等，可以满足各种工程需求。
二、数值放大100 倍的方法
在WinCC 中，要将某个数值放大100 倍，可以通过以下步骤实现：
1.打开WinCC 软件，新建或打开一个现有的项目。
2.在项目中添加一个数值显示控件，例如文本控件或数值表示控件。
3.在控件的属性中，找到“显示格式”或“数据格式”选项，将其设置为“整数”或“浮点数”。
4.在控件的属性中，找到“数值”或“变量”选项，将其设置为需要放大的数值。
5.在控件的属性中，找到“缩放”选项，将其设置为100。
这样，显示的
数值就是原始数值的100 倍。
三、应用实例
假设我们需要监控一个压力传感器的输出信号，并将其放大100 倍显示在WinCC 界面上。
具体操作如下：
1.在WinCC 项目中添加一个数值显示控件。
2.设置控件的显示格式为“浮点数”，数值为压力传感器的输出信号（例如：P1）。
3.设置控件的缩放值为100，这样显示的数值就是原始信号的100 倍。
4.在WinCC 界面上，即可看到放大100 倍后的压力传感器信号。
wincc unified 实例
wincc unified 实例摘要：1.WinCC Unified 简介2.WinCC Unified 实例的创建3.WinCC Unified 实例的功能与应用4.WinCC Unified 实例的优点与局限性正文：【WinCC Unified 简介】WinCC Unified 是一款由Siemens 公司开发的工业自动化控制系统软件，适用于各种工业自动化场景，如工厂自动化、过程自动化和机器自动化等。
该软件能够实现对各种设备和系统的监控、控制和管理，提高工业生产效率和安全性。
【WinCC Unified 实例的创建】创建WinCC Unified 实例的过程相对简单。
首先，需要安装WinCC Unified 软件，并在其中创建一个新的项目。
然后，根据实际需求，在项目中添加各种控件和元素，如文本框、按钮、图表和表格等。
最后，通过编程实现控件和元素的功能，完成实例的创建。
【WinCC Unified 实例的功能与应用】WinCC Unified 实例具有多种功能，如数据采集、报警管理、趋势分析和生产监控等。
通过实例，用户可以实时监控生产过程中的各种参数，及时发现和处理异常情况，确保生产稳定运行。
此外，WinCC Unified 实例还可以与其他软件和系统进行集成，实现数据交换和信息共享，提高工业自动化系统的整体效率。
【WinCC Unified 实例的优点与局限性】WinCC Unified 实例具有许多优点，如易于操作、功能强大和兼容性强等。
它提供了丰富的控件和元素，可以满足不同场景的需求。
同时，WinCC Unified 支持多种编程语言，使得开发者可以根据实际情况选择合适的编程方式。
然而，WinCC Unified 实例也存在一些局限性，如软件安装和运行需要较高的系统要求，对于计算机性能较弱的设备可能存在挑战。
此外，WinCC Unified 的学习和使用需要一定的专业知识和技能，对于初学者可能存在一定的门槛。
wincc教程
wincc教程WinCC教程1. 简介WinCC是由西门子（Siemens）公司开发的人机界面（HMI）软件，用于监控和控制自动化系统。
它提供了一种灵活和可定制的方式来显示和操作运行过程中的各种数据。
本教程旨在介绍WinCC 的基本功能和使用方法，帮助初学者快速掌握该软件。
2. 安装和设置首先，我们需要从官方网站下载WinCC软件并进行安装。
安装过程相对简单，只需按照提示一步一步操作即可。
安装完成后，我们还需要设置WinCC的相关参数，例如语言选择、数据库设置等。
详细的设置方法可以在官方文档中找到。
3. 创建项目在开始使用WinCC之前，我们需要创建一个新的项目。
通过选择适当的选项和设置，可以创建一个空白项目或者载入现有的项目。
项目可以包含多个运行时文件，用于不同的界面和控制任务。
在项目中，我们可以定义数据点、标签、报警和事件等。
4. 创建画面WinCC提供了丰富的界面设计工具，可以通过拖拽和放置元素来创建自定义的画面。
我们可以添加按钮、文本框、图形、图表等元素，并配置它们的属性和行为。
还可以设置元素的动画效果，使画面更加生动和直观。
5. 绑定数据为了实现数据的实时显示和交互，我们需要将数据点与画面上的元素进行绑定。
WinCC提供了多种方式来实现数据的绑定，包括手动输入、连接数据库和PLC等。
通过选择适当的绑定方式，我们可以将数据点的值显示在文本框、图表等元素上，并通过按钮、滑块等控件来修改数据值。
6. 添加报警和事件在实际应用中，及时地检测和处理异常情况非常重要。
WinCC提供了报警和事件管理功能，可以帮助监控运行过程中的问题并及时作出反应。
我们可以为数据点设置报警条件，并定义报警级别和处理措施。
同时，还可以通过添加事件脚本来实现更复杂的逻辑控制。
7. 运行和调试完成画面设计和数据绑定后，我们可以通过运行时文件来查看和测试界面的效果。
WinCC提供了仿真模式，可以在没有实际设备和连接的情况下模拟运行过程。
wincc unified 基础
wincc unified 基础WinCC Unified是西门子公司推出的一款新一代的人机界面软件，是用于自动化控制系统和监控系统的开发和维护的工具软件。
WinCC Unified和以往的WinCC软件相比，具有更加强大的功能和更加灵活的操作方式，能够极大地提高控制系统的可靠性和稳定性。
本文将介绍WinCC Unified的基础知识及其应用场景。
1. WinCC Unified是什么？WinCC Unified是一款全新的人机界面软件，它集成了工程、设计、调试和运行，可以实现自动化控制系统和监控系统的开发和维护。
（1）多平台支持：WinCC Unified支持多种平台，包括Windows、Linux、Android等。
（2）开发效率高：WinCC Unified提供了丰富的开发工具和开发接口，可以大大提高开发效率。
（3）操作灵活：WinCC Unified支持多种操作方式，包括触摸屏、鼠标、键盘等。
（4）扩展性强：WinCC Unified支持多种扩展方式，可以满足不同应用场景的需求。
WinCC Unified的内部结构分为以下几个部分：（1）核心引擎：负责人机交互、逻辑处理和数据管理等任务。
（2）运行时环境：提供程序运行所需的环境和支持。
（3）工程管理器：提供工程管理、配置和编程等任务。
（4）界面编辑器：提供界面设计和编辑功能。
（5）调试器：提供程序调试和诊断功能。
WinCC Unified适用于各种自动化控制系统和监控系统，包括以下应用场景：1. 工业自动化控制系统3. 智能家居系统WinCC Unified可以用于各种智能家居系统，包括智能门锁、中央空调、智能照明、智能家电等。
4. 远程监控系统1. 创建新工程打开WinCC Unified工程管理器，点击“新建工程”按钮，输入工程名称、路径等信息，创建新工程。
2. 添加设备打开工程，在设备管理器中添加需要连接的设备，输入IP地址、端口等信息。
WinCC是西门子公司在自动化领域采用最先进的技术与微软公司在共同开发的居于世界领先地位的工控软件
WinCC是西门子公司在自动化领域采用最先进的技术与微软公司在共同开发的居于世界领先地位的工控软件。
WinCC即WINDOWS CONTROL CENTER（视窗控制中心）。
WinCC是一个功能强大的全面开放的监控系统，既可以用来完成小规模的简单的过程监控应用，也可以用来完成复杂的应用。
在任何情况下WinCC都可以生成漂亮而便捷的人机对话接口，使操作员能够清晰地管理和优化生产过程。
它集成的OPC(OLE for process control)服务器使得过程数据可由其它应用程序(OPC客户机)访问。
WinCC在安装时提供了OPC的客户端控件: Siemens OPC DAAutomation2.0( SOPCDAAuto.dll), 在WINCC的帮助中，有Siemens OPC DAAutomation 2.0使用的简略帮助，但说得不很详细，我在使用VB6.0开发WinCC的OPC客户机中碰到不少问题，现一并写出来，与大家共享。
希望起到抛砖引玉，举一反三的作用。
一、开发实例背景：我厂包装机BE电气改造后，由原来了单片机、直流调试板、温度控制板等控制改为带有通讯端口PLC、变频器、温控仪等控制，上位机监控软件为WinCC。
在控制系统中，变频器、温控仪的控制信号通过串口、OPC客户机接入上位机WinCC，报警信号接入PLC。
其硬件组态结构如图一OPC开发要求：①通过WinCC建立内部变量Tag(1)，Tag(2)，Tag(3),Tag(4)……；在视图窗口建立相应了I/O输入输出域。
通过更改WinCC 中I/O域的值，来设定或更改变频器、温控仪等的参数。
②通过VB开发了串口驱动程序，读取变频器、温控仪等的参数，通过OPC控件把值传递给WinCC中的I/O域。
二、VB6开发WinCC的OPC客户机具体步骤：1、打开VB6，建立如图二窗体：其中，文本框组Text4.text为写入WinCC内部变量名称；文本框组Text5.text为显示相应了WinCC内部变量值；文本框组Text8.text为写入期望了WinCC内部变量值。
WINCC组态软件
• (1)系统开发环境 • 设计人员为实施其控制方案，在组态软件的支持下，进行 应用程序的系统生成工作所必须依赖的工作环境。通过建立 一系列用户数据文件，生成最终的图形目标应用系统，供系 统运行环境运行时使用。 • 系统开发环境由若干个组态程序组成，如图形界面组态 程序、实时数据库组态程序等
• (2)系统运行环境 • 在系统运行环境下，目标应用程序装入计算机内存并投入实 时运行。系统运行环境由若干个运行程序组成，如图形界面运 行程序、实时数据库运行程序等。 • 设计人员最先接触的一定是系统开发环境，通过系统组态 完成工程项目。 和调试，最终将目标应用程序在系统运行环境投入实时运行，
创建新连接
•4 变量和变量组 • 如果WinCC资源管理器中的“变量管理器”处于关闭状态， 则必须先双击，将其激活，然后用鼠标右键点击“内部变量”， 在弹出的菜单中，点击“新建变量”，在“变量属性”对话框 中，将变量命名为“TankLevel”，从数据类型列表中，选择“无 符号的16位数”，然后点击“确定”即可。 • 在“变量属性”对话框中，单击“选择”按钮，打开“地址 属性”对话框，从变量的数据区域列表框中，选择数据区域 “位存储器”，检查地址类型是否为“字”，设置MW“0”。 •如图所示。
• 实时数据库是更为重要的一个组件，随着PC处理能力的增强，
实时数据库更加充分地体现了组态软件的长处。实时数据库可 以存储每个工艺点的多年数据，用户既可以测览工厂当前的生 产情况，又可以了解过去的生产情况。 • 通信及第三方程序接口组件是系统开放的标志，是组态软件 与第三方程序交互及实现远程数据访问的重要手段之一。它主 要有三个作用: • • • 1）用于双机冗余系统申，主机与从机之间的通信。 2）用于构建分布式HMI/SCADA应用时多机间的通信。 3）在基于Internet或Browser/Server(B/S)应用中实现通信 功能。
WINCC介绍
第18页
共17页
KB
更 改 计 算 机 属 性
河北建滔 仪表车间
`
第19页
共17页
KB
河北建滔 仪表车间
`
在“计算机属性”的“图形运 行系统”标签页中，单击“启动 画面”栏中的“浏览”按钮，选 择欲作为该项目运行时第一个进 入的界面。在“窗口属性”一栏 中选中“全屏”，使得项目在运 行时全屏显示
`
报警记录的组态
进入报警记录后，在左上角的浏览 窗口可看到报警记录所具有的组件。 “消息块”决定了报警时提示该报警 的哪些信息，如该报警产生的位置、 日期、时间等。消息等级决定了该报 警的级别，一般我们都选择Error级 的Alarm型
第66页 共17页
KB
河北建滔 仪表车间
`
在报警记录下方的数据窗口，须添加所有欲监 控的变量。右击数据窗口的任何一行，并在下 拉菜单中选择“添加新行”可在数据窗口添加 一条记录。若在下拉菜单中选择“属性”即打 开该报警变量的属性窗口 在属性窗口的“参数”标签页中设置该报警的 等级及类型。单击 “消息变量”栏旁的按钮 可选择报警变量 属性窗口的“文本”标签页中，“消息文本” 栏中填写该报警发生时提示的文本消息
`
变量组态 WinCC中变量分为 内部变量和外部变量
