微型ccd光谱仪在光谱分析中的应用
光电探测器件在光谱分析中的应用
光电探测器件在光谱分析中的应用随着科学技术的不断进步，光电探测器件在各个领域得到了广泛的应用。
其中，光谱分析是光电探测器件最为重要和常见的一种应用领域。
光谱分析是一种非常有效的手段，可以通过测量光的强度和频率来研究物质的结构和特性，从而在物理学、化学、生物学等领域中得到广泛应用。
光电探测器件能够将光的能量转化为电信号，并通过信号处理实现对光的测量和分析，因此在光谱分析中起到了至关重要的作用。
下面将就光电探测器件在光谱分析中的应用进行详细介绍。
首先，光电探测器件在各类光谱仪中广泛应用。
光谱仪是用来测量光的频率和强度的仪器，包括紫外-可见光谱仪、红外光谱仪、拉曼光谱仪等。
光电探测器件作为核心部件，能够将不同波长的光线转化为电信号，并经过光电转换器转化为可测量的电流或电压信号，最终通过信号分析和处理得到光的能量分布和谱线信息。
光电探测器件的灵敏度高、响应速度快、稳定性好，使得光谱仪具有精确测量和高分辨率等优点，广泛应用于物质成分分析、物理学研究、天文学观测等领域。
其次，光电探测器件在光谱成像中的应用也十分重要。
光谱成像是通过对光的能量和频率进行检测，获得不同波长的光组成信息，并将其转化为影像或图像。
光电探测器件在光谱成像中充当了检测器的角色，通过对不同波长光线的检测和记录，可以实现对不同材料或目标的成像和分析。
例如，在医学领域，通过红外光谱成像技术，结合光电探测器件，可以实现对人体组织的非侵入性检测和诊断，从而提高疾病的早期诊断和治疗效果。
在农业领域，通过近红外光谱成像技术，结合光电探测器件，可以实现对农作物的种类和状况进行快速识别和监测，提高农作物的产量和质量。
另外，光电探测器件在分子光谱学研究中也发挥了重要作用。
分子光谱学是研究物质分子层面结构和性质变化的学科，其主要利用物质分子对光的吸收、发射和散射等现象进行研究。
光电探测器件在分子光谱学研究中常用于测量和记录物质在不同波段的吸收光谱和发射光谱，从而推测分子的结构和性质。
基于线阵CCD的小型光谱仪研究
Ｖｏ １ ． ３ ６ Ｎｏ ． ６ Ｄｅ ｌ ３ ． ２ ０ １ ３
基于线 阵 ＣＣ Ｄ的小型光谱仪研 究
王远 ，张 宁 ，耿 振 华 ，徐 熙平
（ 长春理工大学 光 电工程学院 ，长春
摘
１ ３ ０ ０ ２ ２ ）
Hale Waihona Puke 要 ：提 出一种 用于 Ｃ Ｃ Ｄ光谱 分析仪 数据 采集 与分析 的新 方法 。采 用 Ｃ Ｚ ｅ ｍｙ —Ｔ ｕ ｒ ｎ ｅ ｒ ＃ Ｌ ￣ ６ － 减 小 系统 结构尺 寸 。应用
合在实验室做一些光谱分析的实验 ， 工程应用价值 受限 ， 因此光谱仪的小型化成 了研究 的主要方 向， 小 型光谱仪具有体积小 、 重量轻 、 数据采集和处理速度 快、 光谱响应范围宽等优点 ， 具有广泛的应用领域和 市场价值 ］ 。 本 系统 采用 最新 的半 导体传 感技术 和 现代可 编 程控制技术进行了光谱数据采集系统的研究 ， 对光 学系统、 硬件电路与软件程序进行设计 ， 结合光谱仪
Ｗ ＡＮＧ Ｙｕ ａ ｎ， Ｚ ＨＡＮＧ Ｎｉ ｎ ｇ， ＧＥ ＮＧ Ｚ ｈ ｅ ｎ ｈ ｕ ａ ， ＸＵ Ｘｉ ｐ ｉ ｎ ｇ （ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｏｐ ｔ ｏ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ，Ｃ ｈ ａ ｎ ｇ ｃ ｈ ｕ ｎ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ，Ｃ ｈ ａ ｎ ｇ ｃ ｈ ｕ ｎ １ ３ ０ ０ ２ ２ ）
光谱 仪是 分析 物质 物理化 学组 成 的重 要分 析仪 做既减小了整体尺寸又可以使光谱像面的位置与光 准 直 物 镜 及 狭 缝 的位 置在 空 间上 不 发 生 干 涉 。 器 。传统光谱仪由于在体积 、 重量 、 结构以及扫描时 栅 、 间上都无法达到现场和多波长的同时检测 ， 仅仅适 线阵 Ｃ Ｃ Ｄ接 收光学 系统结 构示 意 图如 图 １ 所示 。
紫外线阵传感器(CCD)进行光谱测量的研究

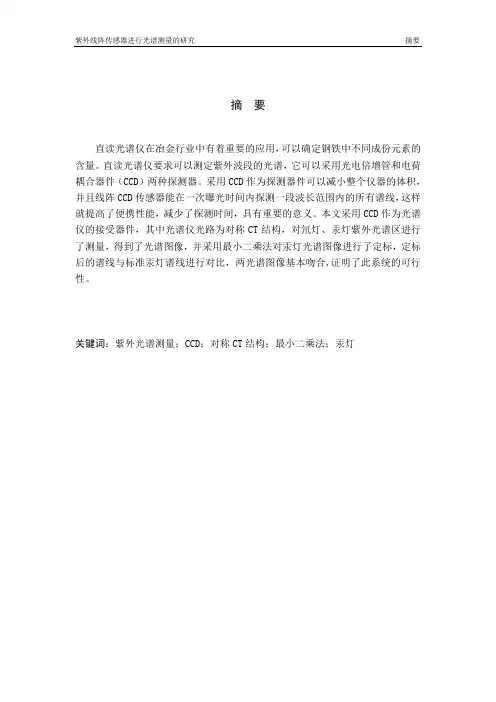

摘要直读光谱仪在冶金行业中有着重要的应用，可以确定钢铁中不同成份元素的含量。
直读光谱仪要求可以测定紫外波段的光谱，它可以采用光电倍增管和电荷耦合器件（CCD）两种探测器。
采用CCD作为探测器件可以减小整个仪器的体积，并且线阵CCD传感器能在一次曝光时间内探测一段波长范围内的所有谱线，这样就提高了便携性能，减少了探测时间，具有重要的意义。
本文采用CCD作为光谱仪的接受器件，其中光谱仪光路为对称CT结构，对氘灯、汞灯紫外光谱区进行了测量，得到了光谱图像，并采用最小二乘法对汞灯光谱图像进行了定标，定标后的谱线与标准汞灯谱线进行对比，两光谱图像基本吻合,证明了此系统的可行性。
关键词：紫外光谱测量；CCD；对称CT结构；最小二乘法；汞灯ABSTRACTDirect-reading spectrometer have important applications in the metallurgy industry, it can detect the content of different chemical element in the steel. Direct-reading spectrometer should be able to detect the ultraviolet spectrum, for this, it can use two sensors, photomultiplier and CCD. If CCD is used for the sensor, the entire instrument will be smaller. And linear CCD sensor can detect a spectrum range in a single exposure. So the instrument becomes portable, the detecting time is shortened. It is of great significance. In this paper, CCD, as the receiving device of the spectrometer which is symmetrical CT structure, was used to detect the ultraviolet spectral region of deuterium lamp and mercury lamp. The calibration of the achieved mercury lamp spectral image was by the least square method. Through contrasting the calibrated mercury lamp spectral image and the standard mercury lamp spectral image, the measuring method was proved to be available.Key Words:Ultraviolet Spectrum Measurement; CCD; Symmetrical CT Structure; Least Square Method; Mercury Lamp目录摘要 (I)ABSTRACT ....................................................................................... I I 第一章绪论 (1)（一）引言 (1)（二）文献综述 (2)（三）课题目的及意义 (4)第二章材料与方法 (5)（一）光谱仪 (5)（二）CCD (6)（三）最小二乘法 (9)第三章结果 (10)第四章讨论与结论 (12)（一）讨论与分析 (12)（二）结论 (14)参考文献 (15)致谢 (16)第一章绪论（一）引言在过去的一个世纪里，伴随着新的技术及科学知识的发展，分析仪器得到了前所未有的发展，分析仪器诞生后，随着人们要求不断的提高和科学技术不断的发展，由简单的仪器逐渐发展为复杂的仪器，由常量的分析发展为快速、高灵敏、痕量和超痕量的分析，从手动分析转变为自动分析，以及由单一分析方法发展到多种方法联用使用的多维方法。
光谱分析仪的主要用途和应用领域

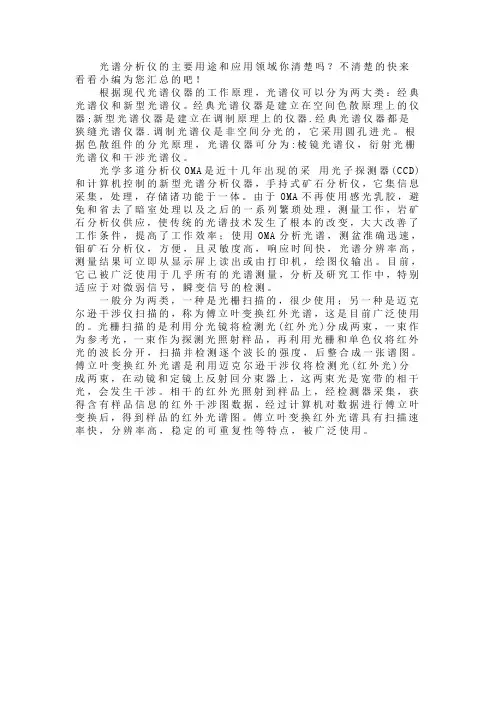

光谱分析仪的主要用途和应用领域你清楚吗？不清楚的快来看看小编为您汇总的吧！根据现代光谱仪器的工作原理，光谱仪可以分为两大类：经典光谱仪和新型光谱仪。
经典光谱仪器是建立在空间色散原理上的仪器;新型光谱仪器是建立在调制原理上的仪器.经典光谱仪器都是狭缝光谱仪器.调制光谱仪是非空间分光的，它采用圆孔进光。
根据色散组件的分光原理，光谱仪器可分为:棱镜光谱仪，衍射光栅光谱仪和干涉光谱仪。
光学多道分析仪OMA是近十几年出现的采用光子探测器(CCD)和计算机控制的新型光谱分析仪器，手持式矿石分析仪，它集信息采集，处理，存储诸功能于一体。

由于OMA不再使用感光乳胶，避免和省去了暗室处理以及之后的一系列繁琐处理，测量工作，岩矿石分析仪供应，使传统的光谱技术发生了根本的改变，大大改善了工作条件，提高了工作效率；使用OMA分析光谱，测盆准确迅速，钼矿石分析仪，方便，且灵敏度高，响应时间快，光谱分辨率高，测量结果可立即从显示屏上读出或由打印机，绘图仪输出。
目前，它己被广泛使用于几乎所有的光谱测量，分析及研究工作中，特别适应于对微弱信号，瞬变信号的检测。
一般分为两类，一种是光栅扫描的，很少使用；另一种是迈克尔逊干涉仪扫描的，称为傅立叶变换红外光谱，这是目前广泛使用的。
光栅扫描的是利用分光镜将检测光(红外光)分成两束，一束作为参考光，一束作为探测光照射样品，再利用光栅和单色仪将红外光的波长分开，扫描并检测逐个波长的强度，后整合成一张谱图。
傅立叶变换红外光谱是利用迈克尔逊干涉仪将检测光(红外光)分成两束，在动镜和定镜上反射回分束器上，这两束光是宽带的相干光，会发生干涉。
相干的红外光照射到样品上，经检测器采集，获得含有样品信息的红外干涉图数据，经过计算机对数据进行傅立叶变换后，得到样品的红外光谱图。
傅立叶变换红外光谱具有扫描速率快，分辨率高，稳定的可重复性等特点，被广泛使用。
