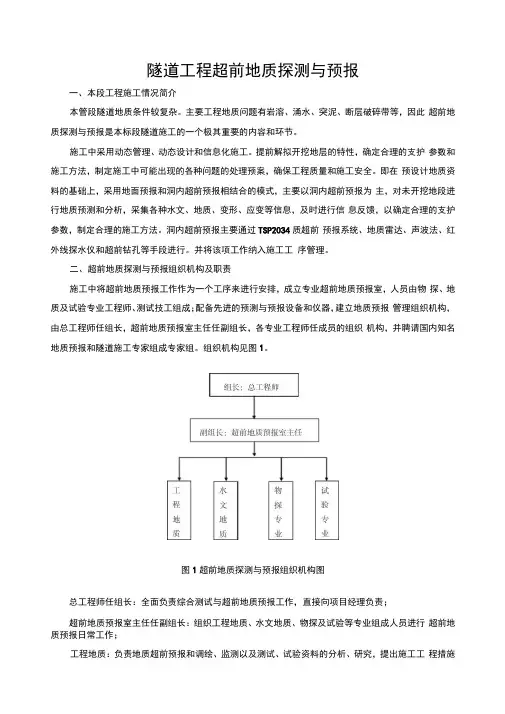

隧道工程超前地质探测与预报一、本段工程施工情况简介本管段隧道地质条件较复杂。
主要工程地质问题有岩溶、涌水、突泥、断层破碎带等,因此超前地质探测与预报是本标段隧道施工的一个极其重要的内容和环节。
施工中采用动态管理、动态设计和信息化施工。
提前解拟开挖地层的特性,确定合理的支护参数和施工方法,制定施工中可能出现的各种问题的处理预案,确保工程质量和施工安全。
即在预设计地质资料的基础上,采用地面预报和洞内超前预报相结合的模式,主要以洞内超前预报为主,对未开挖地段进行地质预测和分析,采集各种水文、地质、变形、应变等信息,及时进行信息反馈,以确定合理的支护参数,制定合理的施工方法。
洞内超前预报主要通过TSP2034质超前预报系统、地质雷达、声波法、红外线探水仪和超前钻孔等手段进行。
并将该项工作纳入施工工序管理。
二、超前地质探测与预报组织机构及职责施工中将超前地质预报工作作为一个工序来进行安排,成立专业超前地质预报室,人员由物探、地质及试验专业工程师、测试技工组成;配备先进的预测与预报设备和仪器,建立地质预报管理组织机构,由总工程师任组长,超前地质预报室主任任副组长,各专业工程师任成员的组织机构,并聘请国内知名地质预报和隧道施工专家组成专家组。
组织机构见图1。
图1超前地质探测与预报组织机构图总工程师任组长:全面负责综合测试与超前地质预报工作,直接向项目经理负责;超前地质预报室主任任副组长:组织工程地质、水文地质、物探及试验等专业组成人员进行超前地质预报日常工作;工程地质:负责地质超前预报和调绘、监测以及测试、试验资料的分析、研究,提出施工工程措施建议;水文地质:负责水文地质调绘、测试及隧道涌水量的预测与环境水文地质评价;物探专业:负责物探测试工作;试验专业:负责岩、土、水样的测试、试验工作。
根据本标段隧道的工程地质特点,为保障施工安全,采用地面预报和洞内预报相结合的模式,并主要以洞内预报为主。
为提前解拟开挖地层的特性,在预设计基础上,采用多种超前地质探测与预报手段,采集各种水文、地质、变形、应变等参数进行信息化管理和监测,对未开挖地段进行地质预测和分析,以供设计单位及时提出是否需要修改设计的正确判断,并研究拟采用的支护类型,确定合理的结构支护参数,实行动态管理、动态设计和信息化施工,以保证施工顺利进行。
TSP超前地质预报实施要求-技术交底资料
![TSP超前地质预报实施要求-技术交底资料](https://img.taocdn.com/s3/m/2460cfef294ac850ad02de80d4d8d15abe2300a7.png)
超前地质预报现场实行规定一、TSP203隧道地质超前预报1、TSP203隧道地质超前预报布孔规定1)爆破孔24个:孔距1.5米,孔深1.5米;孔高(距地面)1-1.2米;倾角:向下10°-20°;孔径:38mm(不不不小于38mm)2)两个传感器孔:孔深2.0m(不不小于2.0m);倾角:向上5°-10°;距地面高度:1-1.2 m;孔径:45-50 mm(不不不小于45 mm,不不小于50 mm)最终一种爆炸孔距传感器孔距离:17-20 m3)所需材料:起爆器一种(内装好干电池);乳化炸药:3kg-4kg;瞬发电雷管30发;卷尺一把(5m钢卷尺和皮尺各一把)4)注意事项:●应采用瞬发电雷管和防水乳化炸药作震源之用;●必须满足TSP操作旳隧道开挖距离,接受器孔和炮孔应在同一平面上(图);●激发时炮孔中灌水,保证足够旳激发能量在岩层传播以及减少震源带来旳干扰;●假如围岩较软,打孔后轻易塌孔,需做好护孔工作,如使用PVC管支护;●爆炸孔尽量不在电缆线一侧;●爆炸孔布在隧道旳左右侧均可;●最终一种爆破孔尽量靠近掌子面。
●爆破孔、传感器孔,布孔示意图如下:2、现场配合1)施工单位提前2-3天报计划,即告知第三方预报单位;第一次预报施工断面需进洞深55米以上,每次预报长度为100m 左右,两次预报反复搭接长度为10m 左右。
2)假如要做TSP203地质超前预报,则需在每次报计划开始,同步进行打孔,检测单位抵达现场即可开始预报工作。
3)现场需要1名跟班技术员,2名炮工和2名杂工配合第三方进行预报工作。
4)在进行超前地质预报工作时,应停止掌子面及其附近旳施工作业。
二、地质雷达隧道地质超前预报本次采用旳地质雷达为意大利生产旳RIS-K2型,天线使用中心频率为200MHz 和80MHz 旳两种低频屏蔽天线。
有效探测距离在完整灰岩地段不小于20m ,在岩溶发育地段根据雷达波形鉴定。
某隧道轨道交通工程超前地质预报方案
![某隧道轨道交通工程超前地质预报方案](https://img.taocdn.com/s3/m/5b9a1c3417fc700abb68a98271fe910ef12dae86.png)
目录1、工程概况................................................1 2.超前地质预报工作目的及任务..............................8 3.超前地质预报组织机构及职责..............................94、超前地质预报总体方案....................................95、工作量预计..............................................356、超前地质预报时间安排....................................387、地质预报主要设备........................................388、超前地质预报成果........................................389、其它....................................................391、工程概况1.1工程范围及说明某隧道是xx市轨道交通一号线(沙坪坝~大学城段)双碑北站~赖家桥站区间的一部分,两侧与高架桥线路连接,隧道右线起点里程为K23+808.000,隧道右线终点里程为K28+137.000,全长约4.329km,是目前国内城市轨道交通领域拟建的最长山岭隧道,属长大山岭隧道。
某隧道进洞口位于沙坪坝区中冶十八局预置构件厂背后某的东麓山坡,线路标高232.060m,出洞口位于陈家湾镇香蕉园村常五间社某西麓的山坡上,线路标高302.080m,隧道横穿某山脉。
线路走向基本垂直于某山脊构造线。
某隧道进口端为曲线,其余段为直线。
K23+808.000(进洞口)~K23+998.863为505m半径的曲线,线间距由5.05m渐变为4.6m,K23+998.863~K28+137.000(出洞口)为直线,线间距为4.6m。
隧道的地质超前预报方法与不良地质施工措施
![隧道的地质超前预报方法与不良地质施工措施](https://img.taocdn.com/s3/m/a1a67cf7f80f76c66137ee06eff9aef8941e4826.png)

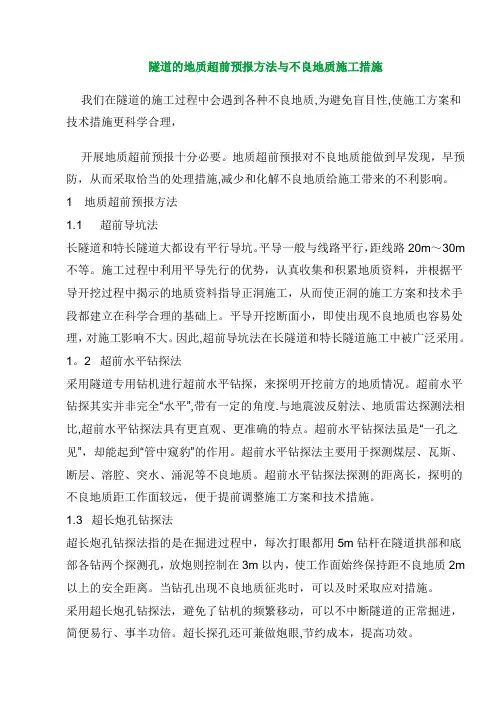

隧道的地质超前预报方法与不良地质施工措施我们在隧道的施工过程中会遇到各种不良地质,为避免盲目性,使施工方案和技术措施更科学合理,开展地质超前预报十分必要。

地质超前预报对不良地质能做到早发现,早预防,从而采取恰当的处理措施,减少和化解不良地质给施工带来的不利影响。
1地质超前预报方法1.1超前导坑法长隧道和特长隧道大都设有平行导坑。
平导一般与线路平行,距线路20m~30m 不等。
施工过程中利用平导先行的优势,认真收集和积累地质资料,并根据平导开挖过程中揭示的地质资料指导正洞施工,从而使正洞的施工方案和技术手段都建立在科学合理的基础上。
平导开挖断面小,即使出现不良地质也容易处理,对施工影响不大。
因此,超前导坑法在长隧道和特长隧道施工中被广泛采用。
1。
2 超前水平钻探法采用隧道专用钻机进行超前水平钻探,来探明开挖前方的地质情况。
超前水平钻探其实并非完全“水平”,带有一定的角度.与地震波反射法、地质雷达探测法相比,超前水平钻探法具有更直观、更准确的特点。
超前水平钻探法虽是“一孔之见”,却能起到“管中窥豹”的作用。
超前水平钻探法主要用于探测煤层、瓦斯、断层、溶腔、突水、涌泥等不良地质。
超前水平钻探法探测的距离长,探明的不良地质距工作面较远,便于提前调整施工方案和技术措施。
1.3 超长炮孔钻探法超长炮孔钻探法指的是在掘进过程中,每次打眼都用5m钻杆在隧道拱部和底部各钻两个探测孔,放炮则控制在3m以内,使工作面始终保持距不良地质2m 以上的安全距离。
当钻孔出现不良地质征兆时,可以及时采取应对措施。
采用超长炮孔钻探法,避免了钻机的频繁移动,可以不中断隧道的正常掘进,简便易行、事半功倍。
超长探孔还可兼做炮眼,节约成本,提高功效。
1。
4 地震波反射法-—TSP-203系统TSP超前地质预报系统是目前隧道及地下工程地质预报工作中,采用的较为先进的设备。
其工作原理是利用地震波的回波原理,人工制造一系列有规则排列的轻微震源,形成一个地震源断面;同时,三维地震波接收器在计算机的监控下,采集这些震源所发出的震波沿隧道前方及四周区域传播而遭遇不良地质体(如地层层面、节理面、特别是断层破碎带界面和溶洞、暗河等)被反射返回的地震波数据.这些回波信号的传播速度、延迟时间、波形、强度和方向,是与相应不良地质体的性质和分布状况紧密相关的.在一定间隔距离内连续采用上述方法,可以得到前方地层的地质力学参数,如杨氏模量和横向变形系数等,从而预报隧道前方及周围临近区域的地质状况,判断开挖面前方100m~200m范围内的地质情况。
