03-7其他固定灭火设施简介
《固定消防设施》PPT课件
03
水泵
提供水源和压力。
04
储水设备
储存灭火用水。
气体灭火系统
01
02
03
04
灭火剂储存容器：储存 气体灭火剂。
启动装置：启动气体灭 火系统。
喷嘴：喷出气体灭火剂。
控制装置：控制气体灭 火剂的释放。
泡沫灭火系统
01
02
03
04
泡沫灭火剂储存容器：储存泡 沫灭火剂。
比例混合器：将泡沫灭火剂和 水按比例混合。
泡沫喷嘴：喷出泡沫灭火剂。
管道：输送泡沫灭火剂和水。
消防栓系统
消防栓
安装于公共场所，提供灭火用 水。
水带
输送水源至火场。
水枪
将水源转化为水雾或水柱，用 于灭火。
消防泵
提供水源和压力。
03
固定消防设施的维护与 管理
日常维护保养
每日检查
对固定消防设施进行每日检查，确保 设备正常运行，及时发现并处理潜在 问题。
固定消防设施的重要性
01
02
03
减少火灾损失
固定消防设施能够在火灾 发生时及时扑灭火源，最 大限度地减少火灾对建筑 物和人员的损害。
提高救援效率
固定消防设施可以辅助消 防人员快速控制火势，缩 短救援时间，提高救援效 率。
保障生命安全
固定消防设施的存在能够 提高建筑物内人员的安全 意识，引导他们正确应对 火灾，保障生命安全。
火灾自动报警系统
火灾探测器
用于监测火灾产生的烟雾、热量 和火焰，及时发出报警信号。
报警控制器
接收探测器信号，进行数据处理 和判断，发出声光报警信号，并
启动消防设备。
消防联动控制器

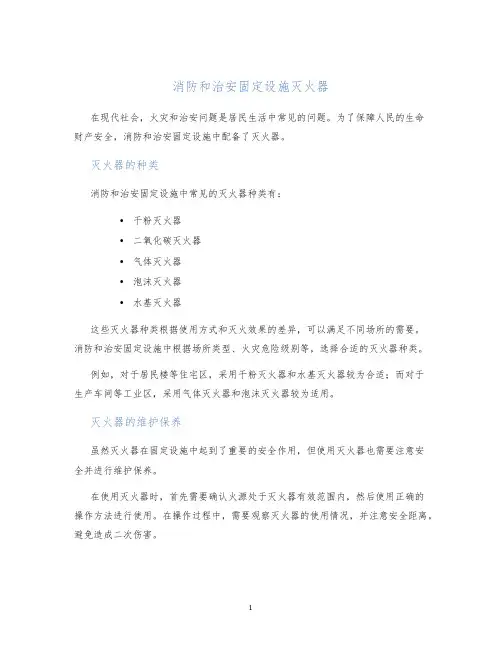

消防和治安固定设施灭火器
消防和治安固定设施灭火器在现代社会，火灾和治安问题是居民生活中常见的问题。
为了保障人民的生命财产安全，消防和治安固定设施中配备了灭火器。
灭火器的种类消防和治安固定设施中常见的灭火器种类有：•干粉灭火器•二氧化碳灭火器•气体灭火器•泡沫灭火器•水基灭火器这些灭火器种类根据使用方式和灭火效果的差异，可以满足不同场所的需要。
消防和治安固定设施中根据场所类型、火灾危险级别等，选择合适的灭火器种类。
例如，对于居民楼等住宅区，采用干粉灭火器和水基灭火器较为合适；而对于生产车间等工业区，采用气体灭火器和泡沫灭火器较为适用。
灭火器的维护保养虽然灭火器在固定设施中起到了重要的安全作用，但使用灭火器也需要注意安全并进行维护保养。
在使用灭火器时，首先需要确认火源处于灭火器有效范围内，然后使用正确的操作方法进行使用。
在操作过程中，需要观察灭火器的使用情况，并注意安全距离，避免造成二次伤害。
除此之外，消防和治安固定设施中的灭火器还需要定期检查和维护。
定期检查包括观察灭火器是否过期、破损或无法正常使用等情况，并及时更换或维修；维护方面则需要对灭火器进行定期充装、密封和保护。
需要注意的是，在维护过程中，使用者应该遵循使用说明，如禁止自行充装、不得私自拆开或修理灭火器等规定，以免对灭火器的使用安全造成影响。
灭火器的作用消防和治安固定设施中的灭火器是防止火灾和保障安全的重要设施之一，它们的作用在现代社会中日益凸显。
在消防方面，灭火器能够及时有效地对小规模火灾进行处置，防止火势蔓延和引发更大的火灾。
在治安方面，灭火器也能够对突发事件进行防范和处置，在保障人民生命财产安全方面起到重要作用。
因此，消防和治安固定设施中的灭火器是非常重要的设施，需要定期检查和维护，以确保其正常使用，并在应对突发事件时能够发挥作用。
灭火设施
灭火设施灭火设施是控制火灾发展或扑救火灾的重要物质保障。
“工欲善其事，必先利其器”，熟悉和掌握各类灭火设施的原理和使用技术，是能否有效的扑灭火灾的重要影响因素。
一、灭火器灭火器是指在内部压力作用下，将充装的灭火剂喷出，以扑灭火灾的灭火器材。
灭火器主要用来扑救初起火灾，是群众性防火灭火的常用工具。
1.灭火器的分类（1）按充装灭火剂的类型分灭火器按充装灭火剂的类型划分为清水灭火器、酸碱灭火器、化学泡沫灭火器、空气泡沫灭火器、二氧化碳灭火器、干粉灭火器等。
（2）按驱动形式分灭火器按驱动形式可以分为储气瓶式（如清水灭火器）、储压式（如干粉灭火器）、化学反应式（如化学泡沫灭火器）等。
（3）按适宜扑灭的可燃物种类分灭火器按照其适宜扑灭的可燃物质种类可以分为四类：A类灭火器，用于扑灭A类物质（含碳固体可燃物如木材、纸张等）的火灾；B、C类灭火器，用于扑灭B类物质（各种石油产品和油脂等）和C类物质（可燃气体）的火灾；D类灭火器，用于扑灭D类物质（钾、钠等轻金属）的火灾ABCD类灭火器，又称通用灭火器，如磷铵干粉灭火器。
2.常见灭火器（1）清水灭火器清水灭火器内充装的灭火剂主要是清水，有的加入适量防冻剂、润湿剂、阻燃剂或增稠剂等，以增强灭火性能。
此类灭火器采用储气瓶加压的方式，利用二氧化碳钢瓶中的气体作动力，将清水喷射到燃烧物上，以达到灭火目的。
主要适用于纺织品、纸张、粮草等一般固体物质的初起火灾。
清水灭火器由简体、筒盖（包括安全帽、开启机构、提环等）、喷射系统（包括喷嘴出液管、二氧化碳气体导出管等）及二氧化碳储气瓶等部件组成。
使用时，将灭火器置于施起火物10m左右处，取下安全帽，用力拍击开启杆凸头，将二氧化碳储气瓶的密封片击破二氧化碳气体进入简体形成压力，迫使清水从喷嘴喷出，进行灭火。
此时，应立即一手提头火器提环，另一手托住灭火器底圈，将水流对准燃烧处喷射，直至将火扑灭。
使用时应注意灭火器始终与地面保持垂直，切不可顺倒或横卧，以免喷射中断。

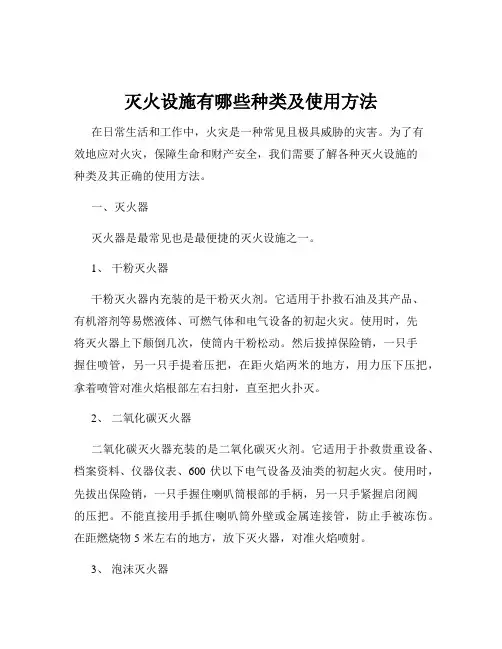

灭火设施有哪些种类及使用方法
灭火设施有哪些种类及使用方法在日常生活和工作中，火灾是一种常见且极具威胁的灾害。
为了有效地应对火灾，保障生命和财产安全，我们需要了解各种灭火设施的种类及其正确的使用方法。
一、灭火器灭火器是最常见也是最便捷的灭火设施之一。
1、干粉灭火器干粉灭火器内充装的是干粉灭火剂。
它适用于扑救石油及其产品、有机溶剂等易燃液体、可燃气体和电气设备的初起火灾。
使用时，先将灭火器上下颠倒几次，使筒内干粉松动。
然后拔掉保险销，一只手握住喷管，另一只手提着压把，在距火焰两米的地方，用力压下压把，拿着喷管对准火焰根部左右扫射，直至把火扑灭。
2、二氧化碳灭火器二氧化碳灭火器充装的是二氧化碳灭火剂。
它适用于扑救贵重设备、档案资料、仪器仪表、600 伏以下电气设备及油类的初起火灾。
使用时，先拔出保险销，一只手握住喇叭筒根部的手柄，另一只手紧握启闭阀的压把。
不能直接用手抓住喇叭筒外壁或金属连接管，防止手被冻伤。
在距燃烧物 5 米左右的地方，放下灭火器，对准火焰喷射。
3、泡沫灭火器泡沫灭火器内有两个容器，分别盛放两种液体，它们是硫酸铝和碳酸氢钠溶液，两种溶液互不接触，不发生任何化学反应。
当需要灭火时，把灭火器倒立，两种溶液混合在一起，就会产生大量的二氧化碳气体。
它适用于扑救一般 B 类火灾，如油制品、油脂等火灾，也可适用于A 类火灾，但不能扑救水溶性可燃、易燃液体的火灾，如醇、酯、醚、酮等物质火灾。
使用时，人要站在上风处，尽量靠近火源，因为它喷出的泡沫会随风飘散。
然后将灭火器颠倒过来，一只手紧握提环，另一只手扶住筒体的底圈，将射流对准燃烧物。
二、消火栓消火栓是一种固定的消防设施，主要分为室内消火栓和室外消火栓。
1、室内消火栓通常安装在建筑物的公共部位，如走廊、楼梯间等。
它由水枪、水带、消火栓阀门等组成。
使用时，打开消火栓门，按下内部的启泵按钮（如有），然后一人接好枪头和水带奔向起火点，另一人将水带接在消火栓出水口上，并逆时针打开阀门，即可喷水灭火。
常见的灭火设施都有哪些
常见的灭火设施都有哪些嘿，朋友们！咱今儿来聊聊常见的灭火设施都有哪些。
要说这灭火设施啊，那可真是保障咱们生命财产安全的重要家伙事儿。
先来说说灭火器吧，这可是咱们日常生活中最常见的灭火工具之一啦。
就像我之前去一个朋友家做客，正赶上他们小区组织消防演练。
那演练现场摆着各种各样的灭火器，有干粉灭火器、二氧化碳灭火器等等。
工作人员详细地给大家讲解了不同灭火器的使用方法和适用范围。
比如说，干粉灭火器适用于扑救各种易燃、可燃液体和易燃、可燃气体火灾，以及电器设备火灾。
使用的时候，要先拔掉保险销，然后一手握住喷管，一手压下压把，对准火焰根部喷射。
还有消火栓，这在很多公共场所和建筑物里都能看到。
有一回我在商场逛街，突然听到了消防警报声，原来是商场在进行消防测试。
我就看到工作人员迅速打开了消火栓，接上水带和水枪，那动作可真是熟练。
消火栓里的水喷出来的时候，压力还挺大的。
自动喷水灭火系统也很厉害。
我记得有一次去参观一个工厂，厂子里的负责人给我们介绍，他们的车间里就安装了这种系统。
一旦发生火灾，温度升高到一定程度，喷头就会自动喷水灭火，能够在第一时间控制火势。
灭火沙也是常见的灭火设施之一。
有次我去一个加油站，在角落里就看到了一堆灭火沙。
工作人员说，如果是油类火灾，用灭火沙覆盖效果特别好。
另外，还有防火门和防火卷帘。
我曾经在一个写字楼里看到过防火卷帘，那是在发生火灾时可以自动降下，把火灾区域隔离开，阻止火势蔓延的好东西。
防火门也是，能在一定时间内阻止火势和烟雾的扩散。
总之啊，这些灭火设施就像是我们生活中的“安全卫士”，时刻准备着应对可能出现的火灾危险。
咱们可得了解它们、熟悉它们，这样万一真遇到了火灾，也能心里有底，知道怎么利用这些设施来保护自己和他人的生命财产安全。
可别等到危险来了才抓瞎，那就晚啦！。
固定灭火设施讲解PPT演示课件
净化水工程
●
③ 输配水工程
.
④
●●
3
第二节 室外消防给水系统的类型
一、按消防水压要求分类 (一)高压消防给水系统 指无论有无火警，管网内经常保持足够的 水压和消防用水量，火场上不需使用消防车或 其他移动式消防水泵加压，直接从消火栓接出 水带、水枪即可实施灭火。
.
4
(二)临时高压消防给水系统
指系统管网内平时水压不高，发生 火灾时，临时启动泵站内的高压消防水 泵，使管网内的供水压力达到高压消防 给水管网的供水压力要求。
三、管网的使用
.
21
1.消防给水管道的供水能力
可按下式估算： Q＝ D2 V 2
式中：Q一消防管道流量，L/s；
D－消防管道直径，in(1in=25.4mm)；
V一消防管道内水流的当量流速，m/s。
※当管道水压在0.1～0.3MPa时，枝状管 道的当量流速为1m/s；环状管道的当量流速 可采用1.5m/s。
可按下式计算：
N
Q Q1 Q2 Q3 Qi Qi
i1
式中：Q—室外消防用水量，L/s；
N—同一时间内的火灾次数；
Qi—一次灭火. 用水量，L/s。
31
(二)工厂、仓库、堆场或储罐区室外消防用水量
N
Q Qi i 1
.
32
二、室外消防水压 1.不同火灾对水枪Sk 的要求 (1)扑救室外火灾,其Sk =10m～15m； (2)扑救石油化工企业火灾,其Sk≮15m。 2.水枪喷嘴处所需的压力 (1) Sk =10m,Hq=0.15MPa (2) Sk =15m,Hq=0.30MPa
2.弄清建筑消防给水系统的类型； 3.检查水泵接合器的闸阀是否打开； 4.检查水泵接合器的止回阀是否完整好用 5.消防车的供水压力应满足室内最不利点
灭火设施简介
灭火设施简介灭火设施简介1.水灭火装置(1)喷淋装置喷淋装置由喷淋头,支管,干管,总管,报警阀,控制盘,水泵,重力水箱等组成.当防火对象起火后,喷头自动打开喷水,具有迅速控制火势或灭火的特点.喷淋头有易熔合金锁封喷淋头和玻璃球网喷淋头两种形式.对于前者,防火区温度达到一定值时,易熔合金熔化锁片脱落,喷口打开,水经溅水盘向四周均匀喷洒.对于后者,防火区温度达到释放温度时,玻璃球破裂,水自喷口喷出.可根据防火场所的火险情况设置喷头的释放温度和喷淋头的流量.喷淋头的安装高度为3.0~3.5m,防火面积为7~9m2.(2)水幕装置水幕装置是能喷出幕状水流的管网设备.它由水幕头,干支管,自动控制阀等构成,用于隔离冷却防火对象.每组水幕头需在与供水管连接的配管上安装自动控制装置,所控制的水幕头一般不超过8只.供水量应能满足全部水幕头同时开放的流量,水压应能保证最高最远的水幕头有3m 以上的压头.2.泡沫灭火装置泡沫灭火装置按发泡剂不同分为化学泡沫和空气机械泡沫装置两种类型.按泡沫发泡倍数分为低倍数,中倍数和高倍数三种类型.按设备形式分为固定式,半固定式和移动式三种类型.泡沫灭火装置一般由泡沫液罐,比例混合器,混合液管线,泡沫室,消防水泵等组成.泡沫灭火器主要用于罐区灭火.3.蒸汽灭火装置蒸汽灭火装置一般由蒸汽源,蒸汽分配箱,输汽干管,蒸汽文管,配汽管等组成.把蒸汽施放到燃烧区,使氧气浓度降至一定程度,从而终止燃烧.试验得知,对于汽油,煤油,柴油,原油的灭火,燃烧区每立方米空间内水蒸气的量应不少于0.284kg.经验表明,饱和蒸汽的灭火效果优于过热蒸汽.4.二氧化碳灭火装置二氧化碳灭火装置一般由储气钢瓶组,配管和喷头组成.按设备形式分为固定和移动两种类型.按灭火用途分为全淹没系统和局部应用系统.二氧化碳灭火用量与可燃物料的物性,防火场所的容积和密闭性等有关.5.氮气灭火装置氮气灭火装置的结构与二氧化碳灭火装置类似,适于扑灭高温高压物料的火灾.用钢瓶贮存时,1kg氮气的体积为0.8m3,灭火氮气的储备量不应少于灭火估算用量的3倍.6.干粉灭火装置干粉是微细的固体颗粒,有碳酸氢钠,碳酸氢钾,磷酸二氢铵,尿素干粉等.密闭库房,厂房,洞室灭火干料用量每米3空间应不少于0.6kg;易燃,可燃液体灭火干料用量每米2燃烧表面应不少于2.4kg.空间有障碍或垂直向上喷射,干料用量应适当增加.7.烟雾灭火装置烟雾灭火装置由发烟器和浮漂两部分组成.烟雾剂盘分层装在发烟器筒体内.浮漂是借助液体浮力,使发烟器漂浮在液面上,发烟器头盖上的喷孔要高出液面350―370mm.烟雾灭火剂由硝酸钾,木炭,硫磺,三聚氰胺和碳酸氢钠组成.硝酸钾是氧化剂,木炭,硫磺和三聚氰胺是还原剂,它们在密闭系统中可维持燃烧而不需要外部供氧.碳酸氢钠作为缓燃剂,使发烟剂燃烧速度维持在适当范围内而不至于引燃或爆炸.烟雾灭火剂燃烧产物85%以上是二氧化碳和氮气等不燃气体.灭火时,烟雾从喷孔向四周喷出,在燃烧液面上布上一层均匀浓厚的云雾状情性气体层,使液面与空气隔绝,同时降低可燃蒸气浓度,达到灭火目的.。
常见灭火设施有哪些及正确使用方法是什么
常见灭火设施有哪些及正确使用方法是什么嘿，咱今天就来好好聊聊常见灭火设施都有啥，还有到底该咋正确使用它们！先来说说灭火器吧，这可是咱们日常生活中比较常见的灭火“小能手”。
灭火器的种类还不少呢，像干粉灭火器、二氧化碳灭火器、泡沫灭火器等等。
就拿干粉灭火器来说，它可是个“多面手”，能应对不少火灾情况。
有一次我去朋友家做客，正聊得开心，突然闻到一股烧焦的味道。
顺着味道找过去，发现是厨房的插座冒烟了，火苗眼看就要蹿起来。
朋友一下子慌了神，我赶紧让他去拿干粉灭火器。
我接过灭火器，先上下颠倒摇晃了几下，让里面的干粉松动。
然后拔掉保险销，一只手握住喷管，另一只手压下压把。
对着火苗的根部一阵“扫射”，火很快就被扑灭了。
当时那紧张的场景，现在想起来还心有余悸呢。
使用干粉灭火器的时候，记住一定要站在上风方向，距离火源大概2 到 3 米的位置，不然这火没扑灭，自己还被烟熏着了可不好。
再说说二氧化碳灭火器，这玩意儿一般用在电器设备、精密仪器这些怕水的地方。
有一回在单位，一台电脑主机突然起火了，旁边的人吓得够呛。
我赶紧拿来二氧化碳灭火器，因为二氧化碳灭火器喷出的是气体，所以使用的时候可不能用手直接抓住喇叭筒外壁或金属连线管，不然会冻伤手的。
我按照操作步骤，很快就把火给灭了，保住了重要的资料。
泡沫灭火器呢，适用于扑灭油类、木材等一般固体物质的火灾。
但使用的时候要注意，不能对着人喷，不然那泡沫糊一脸可不好受。
除了灭火器，消火栓也是很重要的灭火设施。
消火栓通常在建筑物的楼道里或者公共区域能看到。
使用消火栓的时候，要先把水带展开，接上水枪，然后打开阀门，水就会喷出来。
有一次小区里的垃圾桶着火了，就是靠着消火栓把火给灭了。
还有灭火毯，这东西也挺实用的。
如果是锅里着火了，直接把灭火毯盖上去，就能隔绝氧气灭火。
我自己在家做饭的时候，有一次锅里的油着了，吓得我赶紧把灭火毯拿出来盖上，火瞬间就灭了，真是有惊无险。
总之，了解这些常见的灭火设施以及正确的使用方法真的太重要了。
消防灭火设施系统概述
消防灭火设施系统概述消防灭火设施系统是指固定安装于被保护场所的用于扑灭现场火灾的自动或半自动设施系统。
常见的主要有水灭火系统、泡沫灭火系统、干粉灭火系统和气体灭火系统、水蒸气灭火系统等。
一、水灭火系统水灭火系统是指以水为灭火剂的灭火实施系统。
主要包括消防给水系统、自动喷水灭火系统、水幕和水喷雾灭火系统。
（1）水的灭火作用和应用范围水是不燃液体，是一种天然灭火剂，它在灭火中应用最广。
1.水的灭火作用1）冷却作用。
水的热容量和汽化热都比较大，1㎏水，温度升高1℃，会吸收4.18kJ的热量；1㎏水蒸发汽化时，要吸收2.259×103kJ的热量。
所以，当水与炽热的燃烧物接触时，在被加热和汽化的过程中，就会大量吸收燃烧物的热量。
理论计算可知，1㎏水即可吸收4504kJ的热量。
所以，当水与燃烧物接触时会通过上述物理作用和化学反应，从燃烧物摄取大量的热，迫使燃烧物的温度大大降低而最终停止燃烧。
2）对氧的稀释作用。
实验表明，1㎏水能够生产1720L水蒸气。
所以，在火场上当水遇到炽热的燃烧物后会迅速汽化产生大量的水蒸气，从而阻止空气进入燃烧区并稀释燃烧区中氧的含量，使燃烧区逐渐缺少氧而减弱燃烧强度。
3）对水溶性可燃液体的稀释作用。
水溶性可燃液体发生火灾时，在允许用水扑救的条件下，水与可燃液体混合后，可降低可燃液体的浓度和燃烧区内可燃蒸气的浓度，使燃烧强度减弱。
当水溶性可燃液体的浓度降低到了可燃浓度以下时，燃烧即会自行停止。
4）水力冲击作用。
经消防泵加压后输送到水枪喷嘴射出来的水流具有很大的动能和冲击力。
当高压水流强烈冲击燃烧物，使燃烧强度显著减弱以致熄灭。
2.灭火水流的形态和应用范围1）直流水和开花水。
通过水泵加压并由直流水枪喷出的柱状水流称为直流水；由开花水枪喷出的滴状水流称为开花水。
直流水和开花水可用于扑救一般固体物质的火灾（如煤炭、木制品、粮草、棉麻、橡胶、纸张等）。
2）雾状水。
由喷雾水枪喷出、水滴直径小于100μｍ的水流称为雾状水流。
给水排水之其他固定灭火设施
•适用于
•不适用于
2.6 其他固定灭火设施
2.6.2 干粉灭火系统
３• ３．．系系统统分分类类
•可分为 •根据
•灭火剂 •启动方式 •安装方式 •火场被保护的范围
•普通干粉、多用干粉和金属干粉 •手动和自动系统 •固定式和半固定式 •全淹没式和局部灭火系统
2.6 其他固定灭火设施
2.6.2 干粉灭火系统
系统分类
•固全淹没系统，灭火剂充满整个被保护空间。 定容积不宜大于500m3，否则灭火效果受影响。 •式 •半用于扑救露天装置高大炼制塔、地上式可 固燃液体储罐、车间内油器设备等处发生的 •定局部火灾。 式
2.6 其他固定灭火设施
2.6.3 蒸汽灭火系统
系统主要设备
(１)蒸汽源：向火场提供蒸汽灭火剂，一般应为生活、生产 和消防合用的蒸汽源，而不独立设备蒸汽灭火 系统专用蒸汽锅炉，以保证蒸汽用量。
灭火时，泡沫液与水通过比例混合器后形成泡沫 混合液，再经泡沫产生器与空气混合产生泡沫泡沫覆 盖。在燃烧物表面或充满灭火空间，使火灾熄灭。
2.6 其他固定灭火设施
2.6.1 泡沫灭火系统
空气泡沫灭火系统的分类
•根据泡沫液 发泡性能
•根据系统 •设置方式
•根据喷射口 的位置
•根据保护 •范围
低倍数泡沫灭火系统 中倍数灭火系统 高倍数灭火系统 固定式泡沫灭火系统 半固定式泡沫灭火系统 移动式泡沫灭火系统 泡沫喷淋系统 液上喷射式 液下喷射式 全淹没式 局部应用式
(８)系统用泵
•泡沫喷头点击查看
2.6 其他固定灭火设施
2.6.2 干粉灭火系统
１．工作原理
以干粉为灭火剂，灭火时靠加压气体（如二氧化 碳或氮气）将干粉从喷嘴射出，形成一股雾状粉 流射向燃烧物，依靠干粉对燃烧的抑制作用达到 灭火的目的。
固定式灭火系统介绍
固定式灭火系统介绍Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________固定式灭火系统介绍温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
固定式灭火系统, 是由固定安装的灭火剂供应源、管路、喷放器件和控制装置组成的灭火系统。
它主要用于扑灭公共建筑、工厂、仓库、大型生产装置、贵重仪器设备和电气设备以及各种可燃物质的火灾。
本文简要介绍一下固定式灭火系统的分类, 并对不同的系统作一简单介绍。
一、固定式灭火系统的分类固定式灭火系统, 按其所喷射的灭火剂的种类可分为:低倍数泡沫灭火系统、高倍数泡沫灭火系统、喷水灭火系统、泡沫喷淋灭火系统、干粉灭火系统、烟雾灭火系统、卤代烷灭火系统、二氧化碳灭火系统等。
二、固定式灭火系统简要介绍低倍数泡沫灭火系统, 按其灭火方式分为液上喷射泡沫灭火系统和液下喷射泡沫灭火系统。
按其安装形式和使用场所, 液上喷射泡沫灭火系统分为固定式、半固定式和移动式三种灭火系统；液下喷射泡沫灭火系统分为固定式、半固定式两种灭火系统。
高倍数泡沫灭火系统按其使用场所、安装方式, 分为全淹没灭火系统、局部应用灭火系统、移动式灭火系统和高倍数泡沫与喷水联合等四种灭火系统。
高倍数泡沫的出现, 使泡沫灭火技术产生了一次较大的飞跃。
它将主要用于扑救Ｂ类火灾功能, 扩展到既可扑救Ｂ类火灾又可扑救Ａ类火灾。
泡沫灭火方法, 由覆盖式发展成为覆盖和淹没两种方式。
消防安全装备介绍了解灭火器材和防护设备
消防安全装备介绍了解灭火器材和防护设备消防安全装备介绍：了解灭火器材和防护设备消防安全是保障人们生命财产安全的重要方面，而消防安全装备则是实现消防安全的关键。
在日常生活和工作中，了解灭火器材和防护设备的种类和使用方法是非常重要的，下面将对这些内容进行介绍。
一、灭火器材灭火器材是指用于扑灭火灾的工具和设备，在防止火势蔓延、控制火灾扩散方面起到至关重要的作用。
根据不同类型的火源，灭火器材主要可以分为以下几类：1. 干粉灭火器：干粉灭火器是最常见的一种灭火器材，适用于扑灭可燃液体、可燃气体和固体物质火灾。
使用时，只需将喷嘴对准火源，按压喷嘴，喷射出的干粉能有效地窒息火焰。
2. 泡沫灭火器：泡沫灭火器适用于扑灭可燃液体火灾，如油类火灾。
泡沫灭火器能形成一层泡沫覆盖在火源表面，隔断氧气供应，达到扑灭火灾的效果。
3. 二氧化碳灭火器：二氧化碳灭火器主要用于扑灭电气设备和易燃液体火灾。
二氧化碳灭火器的灭火原理是通过喷射高压二氧化碳气体，降低空气中的氧浓度，使火焰因缺氧而熄灭。
4. 水灭火器：水灭火器是一种常见且有效的灭火器材，适用于燃烧物质为固体的火灾。
它的灭火原理是通过将水喷射到火源上降低火源温度，使其无法供给足够的热能维持燃烧反应而熄灭火焰。
二、防护设备除了灭火器材，防护设备也是消防安全装备的一部分。
下面将介绍两种常见的防护设备。
1. 火焰熔断器：火焰熔断器是一种可自动感应并切断火焰传播的装置。
当火焰接触到熔断器时，熔断器中的感温元件会迅速升温至其熔点，使熔断器内部的触点断开，从而切断火焰的传播路径。
2. 防火门：防火门是一种用于隔离火源、防止火灾蔓延的门类。
它通常由防火材料制成，具有耐火性能，能有效地阻挡火势扩散，确保人们能够逃生并避免火灾蔓延。
总结：消防安全装备对保障生命财产安全至关重要。
了解灭火器材和防护设备的类型和使用方法，可以帮助我们在火灾发生时迅速采取正确的灭火措施和防护措施。
灭火器材包括干粉灭火器、泡沫灭火器、二氧化碳灭火器和水灭火器，每种灭火器材都有其适用的火源类型。
消防装备与设施介绍
消防水带与水枪
消防水带
用于输送水或其他灭火剂，是消防队员进行灭火作业的重要 工具。
水枪
通过高压水流将火焰扑灭或控制火势蔓延，有多种类型和用 途。
消防栓与消防泵
消防栓
提供水源的重要设施，通常安装在公共场所或街道上。
消防泵
用于将水或其他灭火剂加压，为消防水带和消防水枪提供动力。
其他消防器材
消防斧
用于破拆门窗、砍断障碍物等作业，帮助消防队员进入火场。
消防装备与设施介绍
汇报人：可编辑
2024-01-06
目录
CONTENTS
• 消防装备 • 消防设施 • 消防器材 • 消防安全知识 • 消防安全案例分析
01
消防装备
灭火装备
灭火器
用于扑灭小型火灾的便携式灭 火设备，根据不同火源类型有 干粉、泡沫、二氧化碳等不同
类型。
灭火器箱
用于存放灭火器的箱子，方便 取用和保护灭火器。
报警控制器
接收探测器信号，确认火灾后启 动报警装置，通知消防部门和相 关人员。
自动喷水灭火系统
喷头
安装于天花板或墙壁上， 感应到火源后自动喷水灭 火。
管道
连接喷头和消防水箱，确 保水源供应。
控制阀
控制喷水系统的启动和关 闭。
防烟排烟系统
排烟口
设置于建筑物的关键部位，用于排出烟雾。
送风口
向建筑物内部提供新鲜空气，稀释烟雾。
供参考。
THANKS
感谢您的观看
01
02
03
对讲机
用于消防员之间通讯的设 备，能够在复杂环境中传 递清晰的信息。
手机
用于与外部通讯的设备， 能够及时传递火灾现场的 情况和其他信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章建筑消防系统3.7其他固定灭火设施简介3.7 其他固定灭火设施因建筑物使用功能不同，其内的可燃物质性质各异，因此，仅使用水做为消防手段不能达到扑救火灾的目的，甚至还会带来更大的损失。
应根据可燃物的物理、化学性质，采用不同的灭火方法和手段，才能达到预期的目的。
干粉灭火系统卤代烷灭火系统二氧化碳灭火系统泡沫灭火系统 蒸汽灭火系统 烟雾灭火系统 固定消防水炮灭火系统原理以干粉作为灭火剂的灭火系统称为干粉灭火系统。
干粉灭火剂是一种干燥的、易于流动的细微粉末，平时贮存于干粉灭火器或干粉灭火设备中，灭火时靠加压气体（二氧化碳或氮气）的压力将干粉从喷嘴射出，形成一股携夹着加压气体的雾状粉流射向燃烧物。
历时短、效率高、绝缘好、灭火后损失小、不怕冻、不用水、可采期储存等。
优点：扑救燃烧过程能释放氧气或提供氧源化合物的火灾；燃烧过程中具有阴火的火灾；精密仪器、精密电气设备、电子计算机等场所发生的火灾。
适用范围 易燃、可燃液体燃料或可熔化固体的火灾； 可燃气体或液体因压力喷射而形成的火灾； 室内外变压器、油浸开关等电气设备火灾； 木材、造纸、印刷、棉纺、胶带等明火燃烧的火灾； 钾、钠、镁、铝镁合金、钛、铝钛合金、锆、锂等金属发生的火灾。
不 适 用 于干粉有普通型干粉（BC类）、多用途干粉（ABC类）和金属专用灭火剂（D类火灾专用干粉）。
BC类干粉根据其制造基料的不同有钠盐、钾盐、氨基干粉之分。
这类干粉适用于扑救易燃、可燃液体如汽油、润滑油等火灾，也可用于扑救可燃气体（液化气、乙炔气等）和带电设备的火灾。
ABC类干粉按其组成的基料有磷酸盐、硫酸铵与磷酸铵混合物和聚磷酸铵之分。
这类干粉适用于扑救易燃液体、可燃气体、带电设备和一般固体物质如木材、棉、麻、竹等形成的火灾。
D类火灾专用灭火剂，当其投加到某些燃烧金属时，可与金属表层发生反应而形成熔层；而与周围空气隔绝，使金属燃烧窒熄。
干粉灭火系统按其安装方式有固定式、半固定式之分。
按其控制启动方法又有自动控制、手动控制之分。
按其喷射干粉方式有全淹没和局部应用系统之分。
设置干粉灭火系统，其干粉灭火剂的贮存装置应靠近其防护区，但不能对干粉贮存器有形成着火的危险，干粉还应避免潮湿和高温。
输送干粉管道宜短而直、光滑、无焊瘤、缝隙。
管内应清洁，无残留液体和固体杂物以便喷射干粉时提高效率。
3.7 其他固定灭火设施3.7.2 泡沫灭火系统是应用泡沫灭火剂，使其与水混溶后产生一种可漂浮、粘附在可燃、易燃液体、固体表面，或者充满某一着火物质的空间，达到隔绝、冷却，使燃烧物质熄灭。
原理 泡沫灭火剂(按其成分)有3种类型： 1.化学泡沫灭火剂2.蛋白质泡沫灭火剂3.合成型泡沫灭火剂泡沫灭火剂泡沫灭火系统广泛应用于油田、炼油厂、油库、发电厂、汽车库、飞机库、矿井坑道等场所。
泡沫灭火系统按其使用方式有固定式（如图3.25所示）、半固定式和移动式之分，按泡沫喷射方式有液上喷射、液下喷射和喷淋方式之分，按泡沫发泡倍数有低倍、中倍和高倍之分。
选用和应用泡沫灭火系统时，首先应根据可燃物性质选用泡沫液，如液下喷射时应选用氟蛋白泡沫液或水成膜泡沫液。
对水溶性某些液体贮罐，应选用抗容性泡沫液。
对泡沫喷淋系统上为吸气泡沫喷头时，应用蛋白泡沫液或氟蛋白、水成膜、抗溶性泡沫液，如为非吸气型泡沫喷头时，则只能选用水成膜泡沫液。
对于中倍及高数泡沫灭火系统则应选用合成泡沫液。
其次是泡沫罐的贮存应置于通风、干燥场所，温度应在0.40℃范围内。
此外，还应保证泡沫灭火系统所需足够的消防用水量、一定的水温（t=4.35℃）和必需的水质，如氟蛋白、蛋白、抗溶氟蛋白可使用淡水和海水，凝胶型、金属皂型抗溶性泡沫混合液只能使用淡水等。
3.7 其他固定灭火设施泡沫灭火系统3.7 其他固定灭火设施3.7.3 卤代烷灭火系统一氯一溴甲烷（CH 2ClBr ；简称1011）、二氟二溴甲烷（CF 2Br 2；简称1202）、二氟一氯一溴甲烷（CF 2ClBr ；简称1211）、三氟一溴甲烷（CF 3Br ；简称1301）、四氟二溴乙烷（C 2F 4Br 2；简称2402）。
卤代烷灭火系统是把具有灭火功能的卤代烷碳氢化合物作为灭火剂的消防系统。
目前这类灭火剂主要有3.7 其他固定灭火设施3.7.3 卤代烷灭火系统不能用水灭火的场所，如图书档案库、文件资料珍藏库、计算机房、发电机房、电视发射塔等建筑物。
适用于 灭火速度快，对保护物体不产生损坏和污染。
特点 通过溴和氢等卤素氢化物的化学催化作用，抑制燃烧反应。
当1301和1211施放到燃烧区，在高温中分解产生CF 3原子团和Br 原子等与燃烧过程中大量的OH 、O 、H 进行反应生氟化氢、溴化氢等使燃烧链打断达到灭火的目的。
原理3.7 其他固定灭火设施3.7.4 二氧化碳灭火系统二氧化碳灭火系统是一种纯物理的气体灭火系统。
这种灭火系统具有不污损保护物、灭火快、空间淹没效果好等优点。
由于二氧化碳灭火系统可用于扑灭某些气体、固体表面、液体和电器火灾。
一般可以使用卤代烷灭火系统场合均可以采用CO灭火2系统，加之卤代烷灭火剂因氟氯施放可破坏地球的臭氧层，为了保护地球环境，CO灭火系统日益被重视。
23.7 其他固定灭火设施3.7.4 二氧化碳灭火系统但这种灭火系统造价高，灭火时对人体有害。
CO2灭火系统不适用于扑灭含氧化剂的化学制品如硝酸纤维、赛璐珞、火药等物质燃烧，不适用于扑灭活泼金属如锂、钠、钾、镁、铝、钛、镉、铀、钚火灾，也不适用于金属氢化物类物质的火灾。
CO2灭火系统按灭火方式有全淹没系统、半固定系统、局部应用系统和移动式系统，按CO2贮存压力有高压（t=21℃时p=5.17×106Pa）和低压（2.07×106Pa）贮存系统。
3.7 其他固定灭火设施3.7.4 二氧化碳灭火系统系统的选用要根据防护区和保护对象具体情况确定，例如全淹没CO2灭火系统适用于无人居留或发生火灾能迅速（30s以内）撤离的防护区。
局部CO2灭火系统适用于经常有人的较大防护区内，扑救个别易燃设备火灾或室外设备。
半固定CO2灭火系统常用于增援固定CO2灭火系统。
蒸汽灭火工作原理是在火场燃烧区内，向其施放一定量的蒸汽时，可产生阻止空气进入燃烧区效应而使燃烧窒息。
这种灭火系统只有在经常具备充足蒸汽源的条件下才能设置。
蒸汽灭火系统适用于石油化工、炼油、火力发电等厂房，也适用于燃油锅炉房、重油油品等库房或扑救高温设备。
蒸汽灭火系统具有设备简单、造价低、淹没性好等优点，但不适用于体积大、面积大的火灾区，不适用于扑灭电器设备、贵重仪表、文物档案等火灾。
蒸汽灭火系统也有固定式和半固定式两种类型。
固定式蒸汽灭火系统为全淹没式灭火系统，保护空间的容积≯500m3效果好。
半固定式蒸汽灭火系统多用于扑救局部火灾。
蒸汽灭火系统宜采用高压饱和蒸汽（p≥0.49×166Pa）不宜采用过热蒸汽。
汽源与被保护区距离一般不大于60m为好，蒸汽喷射时间≯3min。
配气管可沿保护区一侧式四周墙面布置，距离宜短不宜太长。
管线距地面高度宜在200～300mm范围。
管线干管上应设总控制阀，配气管段上根据情况可设置选择阀，接口短管上应设短管手阀。
3.7 其他固定灭火设施3.7.6 烟雾灭火系统烟雾灭火系统的发烟剂是以硝酸钾、三聚氰胺、木炭、碳酸氢钾、硫磺等原料混合而成。
发烟剂装于烟雾灭火容器内，当使用时，使其产生燃烧反应后释放出烟雾气体，喷射到开始燃烧物质的罐装液面上的空间；形成又厚又浓的烟雾气体层，这样，该罐液面着火处会受到稀释、覆盖和抑制作用而使燃烧熄灭。
烟雾灭火系统主要用在各种油罐、和醇、酯、酮类贮罐等初起火灾。
3.7 其他固定灭火设施3.7.6 烟雾灭火系统烟雾灭火系统如按其灭火器安装位置如图3.31所示有罐内、罐外之分。
罐内式又有滑动式和三翼式两种。
烟雾灭火系统具有设备简单（不需水、电不要人工操作）、扑灭初期火灾快、适用温度范围宽，很适用野外无水、电设施的独立油罐或冰冻期较长地区。
3.7 其他固定灭火设施补充内容：气体灭火系统气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室、一般的柴油发电机房等。
气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。
并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。
补充内容：气体灭火系统通常所说的洁净气体是指大气臭氧潜能耗尽值（ODP）为0的气体，如七氟丙烷（FM-200）、惰性混合气体（简称IG-541、烟烙尽）、三氟甲烷(HFC-23)、低压二氧化碳（CO）、气溶胶等。
2补充内容：建筑灭火器灭火器配置场所的危险等级和灭火器的灭火级别灭火器配置场所的火灾种类可划分为以下五类：1 A类火灾：固体物质火灾。
2 B类火灾：液体火灾或可熔化固体物质火灾。
3 C类火灾：气体火灾。
4 D类火灾：金属火灾。
5 E类火灾(带电火灾)：物体带电燃烧的火灾。
补充内容：建筑灭火器民用建筑灭火器配置场所的危险等级，应根据其使用性质，人员密集程度，用电用火情况，可燃物数量，火灾蔓延速度，扑救难易程度等因素，划分为以下三级：1 严重危险级：使用性质重要，人员密集，用电用火多，可燃物多，起火后蔓延迅速，扑救困难，容易造成重大财产损失或人员群死群伤的场所；2 中危险级：使用性质较重要，人员较密集，用电用火较多，可燃物较多，起火后蔓延较迅速，扑救较难的场所；3 轻危险级：使用性质一般，人员不密集，用电用火较少，可燃物较少，起火后蔓延较缓慢，扑救较易的场所。
补充内容：建筑灭火器灭火器的选择灭火器的选择应考虑下列因素：1 灭火器配置场所的火灾种类；2 灭火器配置场所的危险等级；3 灭火器的灭火效能和通用性；4 灭火剂对保护物品的污损程度；5 灭火器设置点的环境温度；6 使用灭火器人员的体能补充内容：建筑灭火器灭火器的配置补充内容：建筑灭火器灭火器的设置补充内容：建筑灭火器灭火器配置的设计计算补充内容：建筑灭火器灭火器配置的设计计算可按下述程序进行：1 确定各灭火器配置场所的火灾种类和危险等级；2 划分计算单元，计算各计算单元的保护面积；3 计算各计算单元的最小需配灭火级别；4 确定各计算单元中的灭火器设置点的位置和数量；5 计算每个灭火器设置点的最小需配灭火级别；6 确定每个设置点灭火器的类型、规格与数量；7 确定每具灭火器的设置方式和要求；8 在工程设计图上用灭火器图例和文字标明灭火器的型号、数量与设置位置。
例：有一百货商场，面积1800m²，设有消火栓和自动喷淋灭火设备，试计算灭火器配置。
