辽宁省沈阳市皇姑区2019-2020学年九年级(上)期末物理试题(word无答案)

合集下载

辽宁省沈阳市九年级上学期期末物理试卷

辽宁省沈阳市九年级上学期期末物理试卷

辽宁省沈阳市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共7题;共14分)1. (2分)下列关于温度、热量和内能的说法正确的是A . 0℃的冰可从0℃的水中吸热B . 一个物体吸收热量时,温度不一定升高C . 水的温度越高,所含热量越多D . 100℃水的内能比0℃水的内能大2. (2分)关于热现象,下列说法正确的是()A . 铁块熔化成铁水,它的内能不变B . 越滚越慢的足球,它的内能一定减小C . 用磨刀石磨菜刀,菜刀的内能增加D . 木板很难被压缩,说明物质分子间存在引力3. (2分) (2020九上·重庆月考) 下列数据符合实际的是()A . 家用空调正常工作时的电流大约为0.5AB . 手机电池的额定电压约为30VC . 1kW•h的电大约能使洗衣机正常工作3hD . 液晶电视的额定电功率约为10W4. (2分)(2019·铜仁) 如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中()A . 电压表V1的示数变大,电流表A的示数变大B . 电压表V2的示数变大,电流表A的示数变小C . 电压表V1的示数变大,电流表A的示数变小D . 电压表V2的示数变大,电流表A的示数变大5. (2分)对人体来说,一般情况下不高于36V的电压是安全的,通过人体的电流接近30mA时就会有生命危险,根据以上数据,请估算人体电阻最接近于()A . 1×102ΩB . 1×103ΩC . 1×104ΩD . 1×105Ω6. (2分) (2020九上·北期末) 下列与电动机工作原理相同的是()A .B .C .D .7. (2分)一个标有“220V、40W”的灯泡接入某电路,测得通过它的电流是0.15A,则灯泡的实际功率()A . 等于40WB . 等于33WC . 小于33WD . 上述都不对二、填空题 (共5题;共16分)8. (4分) (2017八下·泰兴期末) 在银河系、宇宙、太阳系中尺度最大的是________,组成原子的质子、中子、电子中质量最小的是________.同种物质在固态、液态和气态中,分子间作用力最大的是________. 在干燥的日子里,脱毛衣时会听到“噼啪”声.这是________现象。

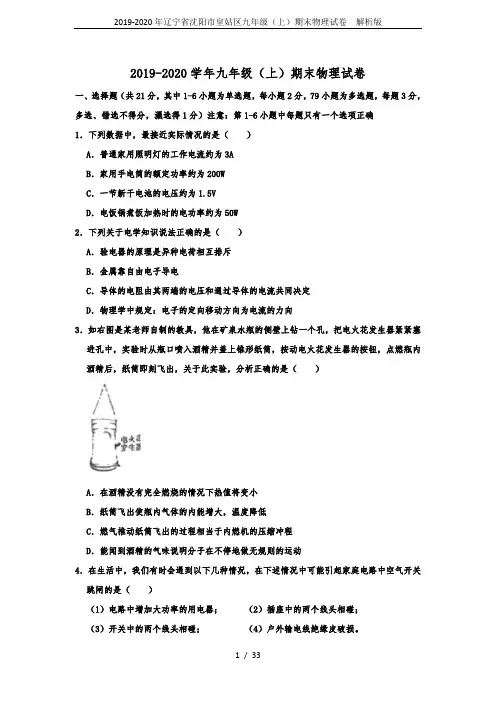

2019-2020年辽宁省沈阳市皇姑区九年级(上)期末物理试卷 解析版

2019-2020年辽宁省沈阳市皇姑区九年级(上)期末物理试卷  解析版

2019-2020学年九年级(上)期末物理试卷一、选择题(共21分,其中1-6小题为单选题,每小题2分,79小题为多选题,每题3分,多选、错选不得分,濕选得1分)注意:第1-6小题中每题只有一个选项正确1.下列数据中,最接近实际情况的是()A.普通家用照明灯的工作电流约为3AB.家用手电简的额定功率约为200WC.一节新干电池的电压约为1.5VD.电饭锅煮饭加热时的电功率约为50W2.下列关于电学知识说法正确的是()A.验电器的原理是异种电荷相互排斥B.金属靠自由电子导电C.导体的电阻由其两端的电压和通过导体的电流共同决定D.物理学中规定:电子的定向移动方向为电流的力向3.如右图是某老师自制的教具,他在矿泉水瓶的侧壁上钻一个孔,把电火花发生器紧紧塞进孔中,实验时从瓶口喷入酒精并盖上锥形纸筒,按动电火花发生器的按钮,点燃瓶内酒精后,纸筒即刻飞出,关于此实验,分析正确的是()A.在酒精没有完全燃烧的情况下热值将变小B.纸筒飞出使瓶内气体的内能增大,温度降低C.燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D.能闻到酒精的气味说明分子在不停地做无规则的运动4.在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是()(1)电路中增加大功率的用电器;(2)插座中的两个线头相碰;(3)开关中的两个线头相碰;(4)户外输电线绝缘皮破损。

A.(1)、(3)B.(2)、(3)C.(1)、(2)D.(2)、(4)5.在探究电流通过导体时产生热的多少与什么因素有关时,采用了如图所示的实验装置。

这是用来探究电流通过电阻丝产生的热量与()A.导体的电阻的关系B.通过导体的电流的关系C.导体的长度的关系D.通电时间的关系6.如图1所示是电阻甲和乙的I﹣U图象,下列说法正确的是()A.电阻乙为定值电阻B.当电阻甲两端电压为2V时,R甲=0.4ΩC.如图2所示,当开关闭合,电路电流为0.2A时,电路总电阻是15ΩD.如图3所示,当开关闭合,电源电压为2V时,电路总电流为0.4A7.下列说法正确的是()A.在热机的多种能量损失中,“废气”带走的能量最多B.柴油机的效率比汽油机的效率高,原因之一是柴油的热值比汽油的热值大C.利用半导体材料可以制作二极管、三极管D.60℃的水比30℃的水所放出的热量多但比热容相同8.小明同学家的电能表上标有“3000revs/(kW•h)”的字样,他将家中的其它用电器都与电源断开,仅让电水壶在额定电压下工作,观察1min内电能表的转盘转了45revs,则下列说法正确的是()A.电水壶是利用电流的热效应来工作的B.烧水过程中消耗的电能为5.4×105JC.电水壶的额定功率为900WD.当实际电压只有额定电压的90%时,电水壶的实际功率为729W9.图1所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压为3V且保持不变,闭合开关S后,滑片P从b端移动到a端的过程,电压表示数U与电流表示数I的关系图象如图2所示,下列判断正确的是()A.R1的电阻为5ΩB.滑动变阻器的最大电阻为10ΩC.电路消耗的最大总功率为1.8WD.电路消耗的最小总功率为1W二、填空题(每空1分,共18分)10.转速为2400r/min的四冲程单缸内燃机在1s内活塞对外做功次,若每次做功735J,该内燃机的功率为W。

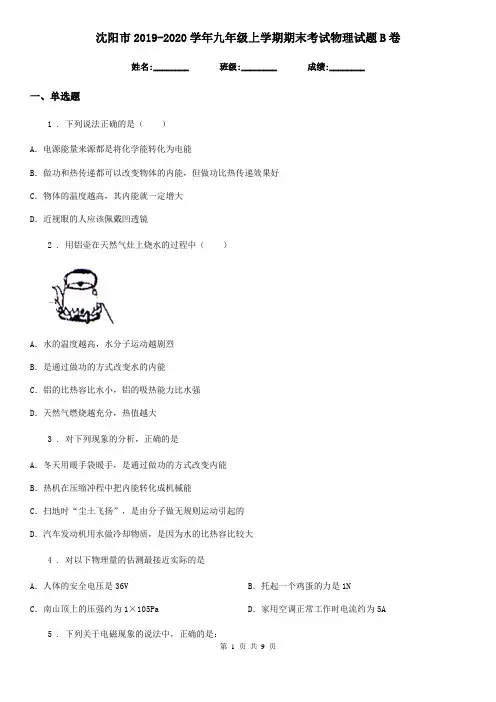

沈阳市2019-2020学年九年级上学期期末考试物理试题B卷

沈阳市2019-2020学年九年级上学期期末考试物理试题B卷

沈阳市2019-2020学年九年级上学期期末考试物理试题B卷姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法正确的是()A.电源能量来源都是将化学能转化为电能B.做功和热传递都可以改变物体的内能,但做功比热传递效果好C.物体的温度越高,其内能就一定增大D.近视眼的人应该佩戴凹透镜2 . 用铝壶在天然气灶上烧水的过程中()A.水的温度越高,水分子运动越剧烈B.是通过做功的方式改变水的内能C.铝的比热容比水小,铝的吸热能力比水强D.天然气燃烧越充分,热值越大3 . 对下列现象的分析,正确的是A.冬天用暖手袋暖手,是通过做功的方式改变内能B.热机在压缩冲程中把内能转化成机械能C.扫地时“尘土飞扬”,是由分子做无规则运动引起的D.汽车发动机用水做冷却物质,是因为水的比热容比较大4 . 对以下物理量的估测最接近实际的是A.人体的安全电压是36V B.托起一个鸡蛋的力是1NC.南山顶上的压强约为1×105Pa D.家用空调正常工作时电流约为5A5 . 下列关于电磁现象的说法中,正确的是:A.玩具电动车的电动机是利用电磁感应现象工作的B.麦克风的原理是通电导体在磁场中受力运动C.发电机工作时,将机械能转化为电能D.闭合电路的部分导体在磁场中运动时,就会产生感应电流6 . 如图,当滑片P向A端移动时,下列判断正确的是()A.通过变阻器的电流不变B.小灯泡逐渐变暗C.电流表的示数变小D.变阻器接入电路中的电阻变小7 . 下列单位中,属于电阻单位的是()A.焦耳B.欧姆C.安培D.伏特8 . 以下有关家用电冰箱的说法正确的是()A.冰箱工作一段时间后冷凝器会发热,这是因为电流有热效应B.某冰箱耗电量为,则它工作时的电流约为0.11AC.电冰箱的电源线采用三脚插头是为了防止发生触电事故D.家用电冰箱工作时的功率约为1000W9 . 如图所示的电路,闭合开关后,当滑片P向右移动时,下列说法正确的是A.灯泡的亮度不变B.电压表和两个电流表的示数都变小C.电压表与两个电流表的示数之差的比值不变D.电路消耗的总电功率变大10 . 下列图中符合安全用电与保护原则的是D.A.B.C.二、多选题11 . 下列说法正确的是()A.能量的转化过程一定伴随有做功的过程B.焦耳发现了电流与电压、电阻的关系C.改进技术后,热机的效率可以达到100%D.LED灯的核心元件发光二极管是由半导体材料制成的12 . 如图所示电路,电源电压保持不变,R1为滑动变阻器,R2、R3是定值电阻,当开关S1闭合,S2、S3断开时,滑片P向右移动一段距离,电流表的变化量为△I,电压表V1变化量为△U1,电压表V2的变化量为△U2,下列分析正确的是A.B.若开关S2、S3闭合,S1由断开到闭合时,电流表的示数变大,电压表V1示数变小,V2示数不变C.只闭合S2,向右移动滑片P,电压表V1示数变小,V2示数变大D.当S1、S2、S3都闭合时,电路消耗的总功率最大13 . 为了判断一根钢棒是否有磁性,小明做了以下实验,其中能达到目的方法有A.让钢棒靠近铁屑,铁屑被吸引,则钢棒具有磁性B.用细线将钢棒悬吊,使之水平自由转动,若静止时总是指南北,则钢棒具有磁性C.让小磁针靠近钢棒,若钢棒与小磁针相互排斥,则钢棒具有磁性D.让小磁针靠近钢棒,若钢棒与小磁针相互吸引,则钢棒具有磁性三、填空题14 . 如图所示路中,电源电压为6V,电压表示数为2V,R2=20Ω,电流表的示数为_________A,R1的阻值为_________Ω。

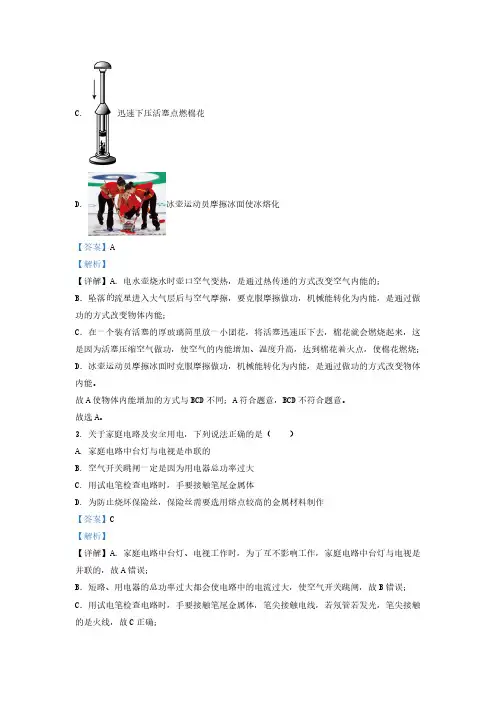

辽宁省沈阳市皇姑区九年级上学期物理期末试题及答案

辽宁省沈阳市皇姑区九年级上学期物理期末试题及答案

C. 迅速下压活塞点燃棉花D. 冰壶运动员摩擦冰面使冰熔化【答案】A【解析】【详解】A.电水壶烧水时壶口空气变热,是通过热传递的方式改变空气内能的;的B.坠落流星进入大气层后与空气摩擦,要克服摩擦做功,机械能转化为内能,是通过做功的方式改变物体内能;C.在一个装有活塞的厚玻璃筒里放一小团花,将活塞迅速压下去,棉花就会燃烧起来,这是因为活塞压缩空气做功,使空气的内能增加、温度升高,达到棉花着火点,使棉花燃烧;D.冰壶运动员摩擦冰面时克服摩擦做功,机械能转化为内能,是通过做功的方式改变物体内能。

故A使物体内能增加的方式与BCD不同;A符合题意,BCD不符合题意。

故选A。

3. 关于家庭电路及安全用电,下列说法正确的是( )A. 家庭电路中台灯与电视是串联的B. 空气开关跳闸一定是因为用电器总功率过大C. 用试电笔检查电路时,手要接触笔尾金属体D. 为防止烧坏保险丝,保险丝需要选用熔点较高的金属材料制作【答案】C【解析】【详解】A.家庭电路中台灯、电视工作时,为了互不影响工作,家庭电路中台灯与电视是并联的,故A错误;B.短路、用电器的总功率过大都会使电路中的电流过大,使空气开关跳闸,故B错误;C.用试电笔检查电路时,手要接触笔尾金属体,笔尖接触电线,若氖管若发光,笔尖接触的是火线,故C 正确;D.保险丝是根据电流的热效应工作的,利用电阻率大、熔点低的铅锑合金制成,故D错误。

故选C。

4. 如图用蒸锅在天然气灶上烧水蒸包子的过程中,下列说法正确的是( )A. 包子的温度越高所含热量越大B. 水的温度越高,水分子运动越剧烈C. 天然气燃烧越充分,热值越大D. 用手拿包子的时候温度从包子传到手【答案】B【解析】【详解】A.在质量不变时,包子的温度越高,内能越大,但不能说所含的热量越多,因为热量是一个过程量,不是一个状态量,热量描述了物体发生热传递时,传递能量的多少,不能说物体含有多少热量,即不能用“含有”、“具有”来表述,故A错误;B.分子的热运动与温度有关,且温度越高,无规则运动越剧烈,故B正确;C.1kg的某种燃料完全燃烧所释放出的热量是燃料的热值,热值由燃料本身决定,与质量和燃烧程度无关,故C错误;D.热传递是把内能从温度高的物体传给温度低的物体,所以,用手拿包子的时,传递的是内能,而不是温度,故D错误。

辽宁省沈阳市九年级上学期期末物理试卷

辽宁省沈阳市九年级上学期期末物理试卷

辽宁省沈阳市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、填空题 (共6题;共15分)1. (2分)火柴可以擦燃,也可以放在火上点燃,前者是利用________ 的方式,后者是利用________ 的方式(填“做功”或“热传递”)。

2. (3分)地磁场的北极在地理的________ 附近,地磁场的南极在地理的________附近.磁偏角是宋代学者________发现的.3. (1分)图中是当电压一定时,通过导体的电流随导体电阻变化规律的图像。

由图像可知,当导体电阻为60Ω时,该导体消耗的电功率为________ W。

4. (4分)上抛到空中的小球,在上升的过程中,它具有________能,小球内部的分子做________运动,而且分子之间存在________,因此小球还具有________能.5. (3分) (2020九上·太原月考) 如图所示电路,要使灯L1、L2串联,应只闭合开关________;要使灯L1、L2并联,应只闭合开关________;同时闭合开关________,会烧坏电源和导线。

6. (2分)(2018·云南) LED灯具有节能、环保的特点,一个220 V 2.5W 的LED灯与一个“220 V 60W的白炽灯亮度相当,若一个220V 8.5W" 的LED灯每天正常工作4小时。

30天消耗的电能是________度,这些电能可供“220V 60W" 的白织灯正常工作________小时。

二、选择题 (共8题;共18分)7. (2分) (2015九上·定兴期中) 中央电视台的“三星智力快车”节目介绍说,蜜蜂飞行与空气摩擦产生静电,因此蜜蜂在飞行中就可以吸引带正电的花粉,以下说法正确的是()A . 蜜蜂带负电B . 蜜蜂带正电C . 空气不带电D . 空气带负电8. (2分)关于同一种物质的比热容c,下列说法正确的是()A . 若吸收的热量增大一倍,则比热容增大一倍B . 若质量增大一倍,则比热容减至一半C . 若加热前后的温度差增大一倍,则比热容增大一倍D . 无论质量多大,比热容都一样9. (2分) (2019九上·新田期中) 在如图所示的电路中,下列说法正确的是()A . 闭合开关S,电压表测灯L1两端的电压B . 闭合开关S,电压表测电源两端的电压C . 断开开关S,电压表示数为电源两端的电压D . 断开开关S,电压表示数为零10. (2分)(2017·邹城模拟) 由于世界人口的急剧增加和经济的不断发展,能源的消耗持续增长,所以开发新能源已成为全世界的重要课题.下列关于能源及其利用的说法正确的是()A . 化石能源是不可再生能源,而核能、风能、水能、太阳能是可再生能源B . 与煤炭、石油、天然气等能源相比,风能、水能、太阳能具有淸洁环保的优点C . 随着科学技术的快速发展,我国已建成了利用核聚变能量发电的核电站D . 我国煤和石油的储量十分丰富,所以太阳能和核能的开发在我国并不十分重要11. (2分)下列说法中正确的是()A . 物体吸收了热量,温度一定升高B . 物体温度升高了,一定吸收了热量C . 超声波在真空中传播的速度是3×108m/sD . 玻璃窗上的“冰花”是水蒸气凝华形成的12. (2分)(2017·黄冈) 2017•黄冈)下列关于电和磁的说法正确的是()A . 金属导体中的电流方向与导体中自由电子定向移动方向相同B . 家庭电路中同时工作的用电器总功率越大,通过电能表的电流越大C . 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D . 电动机是根据电磁感应原理工作的13. (3分) (2017九上·钦州港月考) 下列说法中正确的是()A . 同种物质的比热容一定相同B . 电功率大的用电器产生的热量可能少C . 定值电阻两端的电压为零时,通过它的电流为零,其电阻也变为零D . 两盏额定电压都是220V的白炽灯串联接入220V电路中,额定功率小的更亮一些14. (3分)刚有一个带有开关、指示灯和多个插座的接线板,如图所示.每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象.关于“跳闸”原因和接线板中的电路连接,下列说法正确是()A . “跳闸”的原因是接线板中的电路发生了断路B . “跳闸”的原因是接线板中的电路发生了短路C . 接线板上的多个插座与指示灯并联D . 接线板上的开关与指示灯串联三、作图题 (共2题;共10分)15. (5分) (2019九上·韶关期末) 请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路,设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。

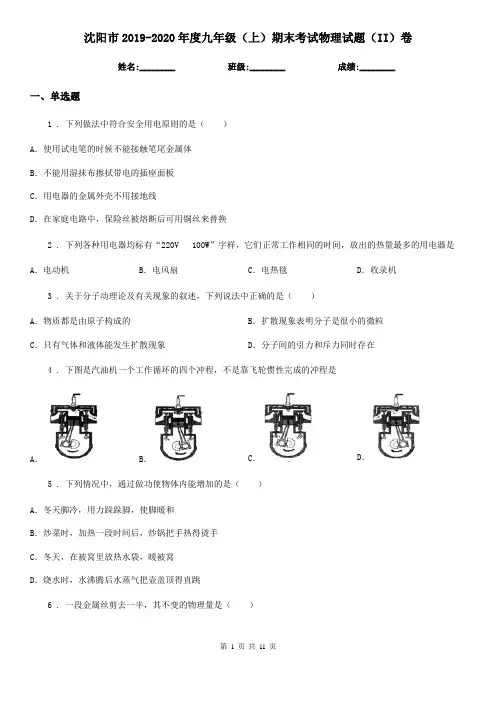

沈阳市2019-2020年度九年级(上)期末考试物理试题(II)卷

沈阳市2019-2020年度九年级(上)期末考试物理试题(II)卷

沈阳市2019-2020年度九年级(上)期末考试物理试题(II)卷姓名:________ 班级:________ 成绩:________一、单选题1 . 下列做法中符合安全用电原则的是()A.使用试电笔的时候不能接触笔尾金属体B.不能用湿抺布擦拭带电的插座面板C.用电器的金属外壳不用接地线D.在家庭电路中,保险丝被熔断后可用铜丝来替换2 . 下列各种用电器均标有“220V100W”字样,它们正常工作相同的时间,放出的热量最多的用电器是A.电动机B.电风扇C.电热毯D.收录机3 . 关于分子动理论及有关现象的叙述,下列说法中正确的是()A.物质都是由原子构成的B.扩散现象表明分子是很小的微粒C.只有气体和液体能发生扩散现象D.分子间的引力和斥力同时存在4 . 下图是汽油机一个工作循环的四个冲程,不是靠飞轮惯性完成的冲程是A.B.C.D.5 . 下列情况中,通过做功使物体内能增加的是()A.冬天脚冷,用力跺跺脚,使脚暖和B.炒菜时,加热一段时间后,炒锅把手热得烫手C.冬天,在被窝里放热水袋,暖被窝D.烧水时,水沸腾后水蒸气把壶盖顶得直跳6 . 一段金属丝剪去一半,其不变的物理量是()A.质量B.体积C.密度D.电阻7.下列说法中正确的是()A.电饭锅工作时,将内能转化为电能B.电风扇工作时,将机械能转化为电能C.干电池给灯泡供电时,将电能转化为化学能D.在阳光照射时,太阳能电池将太阳能转化为电能8 . 小明在医院看到一种输液报警器如图甲,当管内药液流完时,电铃发声.报警器内部有一可变电阻,当输液管内有液体时,电阻大,无液体时,电阻小,电路如图乙所示,则当闭合开关,报警器工作时,分析正确的是A.输完药液时,电流表示数变小B.输完药液时,电压表示数变小C.未输完药液时,电铃不响是因为没有电流通过D.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作9 . 物理学成果在军事上有广泛的应用,有一种称为石墨炸弹的武器在战争时期被用来破坏敌方的供电设施,这种炸弹在爆炸时一般不会造成人员的伤亡,而是在空气中散布大量极细的石墨丝,这些石墨丝飘到供电设备上能使供电系统瘫痪.下列对石墨导电性能的判断和对供电设施造成破坏的原因,分析正确的是()A.石墨是导体,会使供电设施短路B.石墨是导体,会使供电设施断路C.石墨是绝缘体,会使供电设施短路D.石墨是绝缘体,会使供电设施断路10 . 几个同学在实验室中看到甲、乙两只外形相同的灯泡,铭牌标注如图所示.若不考虑温度对灯丝电阻的影响,下列说法正确的是A.甲灯的电阻小于乙灯的电阻B.两灯都正常发光时,通过甲灯的电流小于通过乙灯的电流C.两灯串联后接在18V的电源上,它们都能正常工作D.两灯并联后接在6V的电源上,甲灯的实际功率大于乙灯的实际功率11 . 下列估测的数据中最接近实际的是()A.一张中考试卷厚度大约为1mmB.一间普通教室内空气的质量大约为300gC.家用空调的电功率约为1000WD.某初三学生百米成绩约为8s12 . 在国际单位制中,电阻的单位是()A.安培B.伏特C.焦耳D.欧姆13 . 下列说法正确的是()A.两杯水温度相同,内能也一定相同B.热量总是从内能大的物体向内能小的物体传递C.由于水比冰的比热容大,所以冷却食品时0℃的水比0℃的冰效果好.D.质量、初温相同的水和煤油放出相同的热量后,水的末温高于煤油的温度.二、填空题14 . 把两铅块端面削平并紧压,就结合在一起,这说明分子间有_____力;“墙内开花墙外香”是__________现象。

辽宁省沈阳市2020届物理九年级上学期期末教学质量检测试题

辽宁省沈阳市2020届物理九年级上学期期末教学质量检测试题

辽宁省沈阳市2020届物理九年级上学期期末教学质量检测试题注意事项:1. 答题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区。

2.选择题必须使用2B铅笔填涂;非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚。

3.请按照题号顺序在各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试题卷上答题无效。

4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。

一、选择题1.热敏电阻的阻值是随环境温度的增大而减小的。

要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路,要求温度升高时电表示数减小,以下电路符合要求的是()A.B.C.D.2.如图所示实验,在橡胶塞受到水蒸气的压力而冲出的过程中,以下说法正确的是A.试管口出现的“白雾”是气体B.这个实验基本展示了热机的工作原理C.水蒸气的温度升高D.水蒸气对外做功,内能增加3.下列各种规格的灯泡中,正常工作时发光最亮的是()A.“200V、40W” B.“220V、100W” C.“220V、25W” D.“220V、60W”4.如图所示,酒精灯给装有水的小试管加热,不一会儿,软木塞被“冲”了出来,这一现象类似于汽油机中的()A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程5.下列仪器或工具在使用过程中,利用了杠杆原理的一组是①量筒,②剪刀,③烧杯,④试管夹,⑤托盘天平,⑥弹簧测力计A.①②③ B.②④⑤ C.①③⑤ D.④⑤⑥6.如图所示电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时.下列判断正确的是()A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小7.如图所示的电路中,R1>R2,闭合电键S后,下列判断正确的是A.电路的总电阻大于R1的电阻值B.电路的总电阻小于R2的电阻值C.R1两端的电压大于R2两端的电压D.通过R1的电流大于通过R2的电流8.下列说法正确的是()A.物体的温度越高,所含的热量越多B.一个物体吸收热量时,温度不一定升高C.水的比热容是4.2×103J/(kg•℃),表示每千克的水的温度每上升(或下降)1℃所吸收(或放出)的热量是4.2×103J/(kg•℃)D.100℃的水一定比50℃的水内能大9.如图所示,电源电压保持不变,开关 S1已闭合,若再闭合开关 S2,则下列分析正确的是A.电压表示数变大B.电流表 A1示数变大C.电流表 A2示数变大D.小灯泡的亮度不变10.“发电鞋”是一种新型科研产品,其内部安装有磁铁和线圈,当人行走时带动磁铁运动,线圈中就产生了感应电流,“发电鞋”的工作原理()A.电磁感应 B.电流的磁效应C.电流的热效应 D.磁场对电流的作用11.由同种物质组成的甲乙两物体,已知它们的质量之比为1:2,甲的温度升高了50 ℃,乙的温度升高了40 ℃,那么两物体吸收的热量之比为A.1∶1B.1∶2C.5∶8D.8∶512.如图所示,要使灯泡L1和L2组成并联电路,应()A.只闭合S2B.只闭合S3C.只闭合S1和S3D.只闭合S2和S3二、填空题13.75.现在有一种“手机自生能”技术.手机上装上特制电池,摇晃手机即可产生电能,每摇一分钟可通话两分钟.如果将手机上下摇动一次,相当于将200 g的重物举高10 cm,每秒约摇一次,由此可知,每摇一次可以获得的电能为_____J,该手机使用时的功率约为_____ w.14.在解决物理问题的过程中,我们常常会用到一些隐含的已知条件.示例:(1)在1标准大气压下,把水烧开隐含条件:开水的温度为100℃;(2)将用电器接到家庭电路中隐含条件:家庭电路的电压为.(3)给遥控器换上两节新的干电池隐含条件:电源电压为.15.小明同学家电能表铭牌上标有“220V、10A、3000r/kW•h”字样,他观察到在lmin的时间内,电能表的转盘匀速转了15转,此期间他家家用电器的总功率为_____W:小明家的电能表所测的用电器正常工作最大功率不能超过_____kW。

辽宁省沈阳市皇姑区2020-2021学年度(上)九年级期末质量监测理科综合物理试题及答案(word版

辽宁省沈阳市皇姑区2020-2021学年度(上)九年级期末质量监测理科综合物理试题及答案(word版

2020-2021学年度(上)九年级期末质量监测理综合物理试题理综合试题满分150分,考试时间150分钟,物理试题满分85分。

注意事项:1.答题前,考生须用0.5mm黑色字迹的签字笔在本试卷规定位置填写自己的姓名、准考证号;2.考生在答题卡上作答,不能在本试卷上作答,答在本试题卷上无效;3.考试结束后,将本试番和答题卡一井交回;4.如缺页、印不清,考生需声明。

一、选择题(共21分。

其中第16小为单选题,每小题2分。

第7-9小题为多选题,每小题3分,多选、错选不得分,福选得1分)注意:第16小题中每题只有一个选项正确1.关于内能,下列说法正确的是()A.质量越大的物体内能也越大B.内能越大的物体分子运动越剧烈C.发生扩散现象时,物质只能从内能大的物体进入内能小的物体D.热传递过程中,放出热量的物体的内能可能小于吸收热量的物体的内能2.如图1所示是小明家所在小区的大门横杆。

小明发小区内部车辆,门禁系统可以自动识别将大门打开:外部车辆,需要门卫人员按动按才能将门打开。

若将门禁系统看作开关S1,按钮看作开关S2。

如图2所示的四个电路中,符合要求的是()3.如图3所示电路,①、①、①可能是电流表,也可能是电压表。

当开关闭合后,两灯都发光,且三个电表都有正常示数。

下列说法正确的是()A.①①是电流表,①是电压表B.①是电压表,①、是电流表C.①、①是电流表,①是电压表D.①、①是电压表,①是电流表4.如图4所示电路,电源电压恒定不变,R1=12Ω,R2=6Ω,R3是定值电阻,闭合开关S1,当单刀双掷开关S2接a时电流表的示数为0.6A,则当单刀双掷开关S2接b时电流表的示数可能为()A.12A B.0.9A C.0.6A D.0.3A5.两个额定电压相同的电热器甲和乙,甲的额定功率为1800W,乙的定功率为1200W,两个电热器都正常工作时,下列说法中正确的是()A.甲电热器两端的电压较高B.通过两个电热器的电流相等C.电流通过甲电热器做功较快D.甲电热器消耗的电能较多6.如图5所示电路,电源电压为4.5V,且恒定不变,电压表量程0~3V,电流表量程0~0.6A,滑动变阻器R的规格是“10Ω 1A”,小灯泡L标有“2.5V 0.5A”字样,若闭合开关S,两电表示数均不超过所选的量程,灯泡两端电压不允许超过额定电压,假若小灯泡电阻保持不变,则下列说法正确的是()A.电流表的示数变化范0.3A~0.6AB.小灯泡消耗的最小功率为0.9WC.电路消耗的最大总功率为2.7WD.滑动变阻器允许调节的阻值范围是4Ω~10Ω注意:第79小题中每题至少有两个选项正确7.如图6所示的实例中,符合安全用电要求的是()8.小灯泡L1标有“6V 3W",小灯泡L2标有“6V 6W",将两只灯泡串联后接在某电源两端,假若灯泡电阻保持不变,则()A.电源电压为12V时,两只灯泡均能正常发光B.小灯泡L1正常发光时,小灯泡L2的实际功率是1.5WC.两只灯泡均发光时,小灯泡L2比小灯泡L1亮一些D.两只灯泡均发光时,电路中允许通过的最大电流为0.5A9.如图7甲所示电路,电源电压恒定不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数与电流表示数的关系图象如图7乙所示,下列说法正确的是()A.电源电压为4VB.电路总功率的最大值为3.6WC.R1电功率的最小值为0.4WD.R2的最大阻值为20Ω二、填空题(每空1分,共18分)10.一台单缸四冲程柴油机,飞轮转速为2400r/min,该柴油机1s完成_______个冲程,对外做功_______次,它在吸气冲程吸入的物质为_______(选填“柴油”“空气”或“柴油和空气”)。

沈阳市2019-2020年度九年级(上)期末考试物理试题B卷

沈阳市2019-2020年度九年级(上)期末考试物理试题B卷

沈阳市2019-2020年度九年级(上)期末考试物理试题B卷姓名:________ 班级:________ 成绩:________一、单选题1 . 关于杠杆,下列说法中正确的是A.动力臂一定等于支点到动力作用点的距离B.动力臂不仅与动力作用点的位置有关,而且跟动力的方向有关C.杠杆一定是直的D.使用杠杆时可以省力同时又省距离2 . 图甲是用于焊接塑料水管的热熔器,其电路如图乙所示。

加热电阻R1=66Ω、R2=176Ω,S1是手动控制开关,S2 是可随温度自动跳转的温控开关,R0 特殊限流电阻,热熔器加热时R0 电阻较大,LED 指示灯发红光,保温时R0 电阻较小,LED 指示灯发绿光。

已知 LED 发光时两端电压保持不变,则下列说法正确的是()A.当 S1、S2 都闭合时,热熔器处于保温状态B.保温状态时加热电路的电功率是200WC.发红光时LED的电流等于发绿光时 LED 的电流D.当 S1闭合,S2断开时,R1 的功率大于R2 的功率3 . 某同学家中有一台电视机、一台洗衣机、两盏照明电灯,它们是并联的.工作的时候电路分别为200mA、1A、300mA和250mA.当这些用电器同时使用时,干路中电流为()A. 小于1AA.1~1.5A B.1.5~3A C.大于2A4 . 如图,电源电压不变,两只电表均完好.开关S闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现短路或断路故障,则可能是A.电流表指针发生偏转,灯泡L2断路B.电流表指针发生偏转,灯泡L2短路C.电压表指针发生偏转,灯泡L1短路D.电压表指针发生偏转,灯泡L1断路5 . 物体在一水平面上做,先在大小为F的水平推力作用下匀速前进了一段距离,接着在方向不变大小为2F 的推力作用下继续前进了相同距离,下列说法正确的是()A.整个过程重力对物体做了功B.前一段距离受力合力为零C.后一段距离物体仍匀速运动D.前、后两段距离物体受到的摩擦力不相等6 . 同一物体先用动滑轮(如图甲)匀速提升,后沿倾角为30°的斜面(如图乙)匀速提升,两次提升高度均为h,两次拉力大小均为F.则这两次提升物体的机械效率比较()A.两者的机械效率一样高B.动滑轮的机械效率高C.斜面的机械效率高D.无法比较7 . 用分子的知识对下列现象的解释,正确的是A.做饭时炊烟袅袅,是由于分子间存在斥力B.一块金属很难被压缩,是由于分子间没有空隙C.变瘪的乒乓球放在热水中鼓起来,是由于分子受热变大D.房间放一箱苹果,满屋飘香,是由于分子做无规则的运动8 . 如图所示,电加热器置于塑料杯里,实验中不时地轻轻搅拌水,并每隔30 s记录一次温度,结果记录在表中,电加热器的功率及水的质量均为已知.下列说法正确的是A.实验中加盖子,是为了增大水的沸点B.为了减少热量散失,应用铁杯代替塑料杯C.实验过程中,因为有热量散失,计算出水的比热容值会偏小D.在最初的120 s内,水温上升的速度是0.125 ℃/s9 . 小鸣发现每天妈妈上班前都要检查家中卧室的两个窗户是否关好.为减少妈妈的辛苦,小鸣想设计一个能显示窗户是否关闭的简单电路.要求:当总开关S闭合后,两个窗户只要有一个没关好(相当于一个开关断开),该窗户对应的指示灯就发光.在图所示的四个电路中,符合上述设计要求的是()A.B.C.D.10 . 在下列实例中,用做功的方式来改变物体内能的是()A.热水倒入茶杯,茶杯的温度升高B.将冰冻食物放在水中解冻,水变凉C.刚煮熟的鸡蛋放在冷水中,鸡蛋的温度降低D.寒冷的冬天,双手互搓,手的温度升高11 . 下列物理量中,用科学家牛顿的名字作为单位的是A.速度B.力C.密度D.质量12 . 在如图所示的简单机械中,属于省力杠杆的是A.用钓鱼竿钓鱼B.用锤子撬钉子C.用筷子夹食物D.用镊子取药品二、填空题13 . 如图所示的电路,当开关s闭合后,要使电阻R1、R2并联,甲表是____(选填“电流表”或“电压表”,下空同),乙表是___.14 . 端午节有“赛龙舟”和“吃粽子”的习俗。

辽宁省沈阳市九年级上学期物理期末考试试卷

辽宁省沈阳市九年级上学期物理期末考试试卷

辽宁省沈阳市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题;共24分)1. (2分)“220V100W”的电烙铁与“220V100W”的电扇正常工作时,下列说法中正确的是A . 电烙铁单位时间消耗的电能比电扇的多B . 电烙铁单位时间产生的热量比电扇的多C . 通过电烙铁的电流比电扇的大D . 电烙铁消耗电能比电扇快2. (2分)下列与“热”相关的物理现象,描述错误的是()A . 汽油机的做功冲程是将内能转化为机械能的过程B . 用水作汽车冷却剂,是因为水的比热容较大C . 把冰放在手心,感到冷,是因为冰的内能为0D . 内燃机的压缩冲程,主要是用做功的方法增加了气缸内物质的内能3. (2分)一用电器标有“6 V 3 W”的字样,用电流表测得此时通过它的电流是300 mA,则1 min内该用电器实际消耗的电能是()A . 180 JB . 108 JC . 1.8 JD . 64.8 J4. (2分) (2017九上·贵阳期末) 如图所示的几种家用电器,其中主要利用电流热效应特点来工作的是()A . 电视机B . 电炉C . 洗衣机D . LED台灯5. (2分)蹦床运动是运动员在一张绷紧的弹性蹦床上蹦跳后,在空中上、下运动并做各种动作的运动项目,如图所示是运动员从蹦床上弹跳后沿竖直方向上升过程中的图片。

对运动员离开蹦床后的下列判断,正确的是()A . 竖直上升过程中合力的方向竖直向上,动能增加B . 竖直上升到最高点时,动能为0,合力不为0C . 竖直下降过程中,合力方向数值向下,重力势能增加D . 竖直下降过程中,合力方向竖直向上,重力势能减少6. (2分) (2018八下·陆川期末) 2018年2月2日,如图所示,我国第一颗电磁监测试验卫星“张衡号”由“长征二号丁”运载火箭发射升空并成功入轨,它是我国地震立体观测体系第一个天基平台。

辽宁省沈阳市皇姑区九年级(上)期末物理试卷

辽宁省沈阳市皇姑区九年级(上)期末物理试卷

辽宁省沈阳市皇姑区九年级(上)期末物理试卷一、选择题1.(4分)下列说法正确的是()A.汽油机的做功冲程是将机械能转化为内能B.物体在吸收热量时,温度一定升高C.一物体的温度升高,它的内能一定增加D.汽车油箱里汽油用掉一半后,剩余汽油的热值变为原来的一半2.(4分)如图所示,闭合开关,使滑动变阻器的滑片向右滑动,则()A.变阻器R两端的电压变大B.电压表的示数不变C.电流表的示数变大D.灯泡变亮3.(4分)如图所示,为保证司乘人员的安全,轿车上没有安全带未系提示系统,当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起;若系上安全带,则开关S2闭合,指示灯熄灭,下列设计比较合理的电路图是()A.B.C.D.4.(4分)如图所示是电阻甲和乙的U﹣I图象,下列说法中正确的是()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙的电阻为15ΩC.甲、乙串联,当电路电流为0.2A时,电源电压为2VD.甲、乙并联,当电源电压为2V时,电路总功率为1.2W5.(4分)甲、乙两只普通照明灯泡的铭牌如图所示,下列说法中正确的是()A.两灯均正常发光时,乙灯消耗的电能较多B.两灯均正常发光时,甲灯的电阻小于乙灯的电阻C.两灯串联在220伏的电路中,甲灯比乙灯亮D.将乙灯接入110伏电路中,它的实际功率为50瓦6.(4分)如图所示,L1和L2是两只相同的小灯泡,a、b是电流表或电压表。

闭合开关S 后,若两灯都能发光,则()A.a、b均为电流表B.a为电压表,b为电流表C.a为电流表,b为电压表D.a、b均为电压表二、选择题(共3小题,每小题4分,满分12分)7.(4分)一只电热水壶有两根电阻丝,其阻值R1>R2,现在把这只电热水壶接入照明电路中将一壶水加热至沸腾,则下列说法正确的是()A.只接入电阻丝R2,所用时间最短B.将两根电阻丝串联后接入电路中时,所用时间最长C.将两根电阻丝并联后接入电路中时,所用时间最短D.两根电阻丝无论串联和并联,所用时间都相等8.(4分)如图所示电源电压不变,当开关S2闭合,S1断开时,电流表示数为0.3A,电压表示数为9V;若将两表互换位置,并同时闭合S1和S2时,电流表示数为0.5A,则下列说法中正确的是()A.电压表示数仍为9V B.R1的阻值为18ΩC.R2的阻值为45ΩD.R2消耗的功率为6.75W9.(4分)关于生活中的一些现象,下列说法中正确的是()A.温度越高的物体,放出的热量越多B.两个铅块紧密接触后,能“粘在一起”,说明分子之间只有引力没有斥力C.水的体积很难被压缩,是因为分子间存在着斥力D.内陆地区比沿海地区昼夜温差大,原因之一是砂石的比热容比水的比热容小二、填空题(每空1分,共16分)10.(3分)改变内能有不同的方式,图甲是在一个配有活塞的厚壁玻璃筒里放一小团硝化棉,当迅速压下活塞时,可看见筒内棉花燃烧起来。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

辽宁省沈阳市皇姑区2019-2020学年九年级(上)期末物理试题一、单选题(★) 1 . 下列数据中,最接近实际情况的是()A.普通家用照明灯的工作电流约为3AB.家用手电简的额定功率约为200WC.一节新干电池的电压约为1.5VD.电饭锅煮饭加热时的电功率约为50W(★) 2 . 下列关于电学知识说法正确的是()A.验电器的原理是异种电荷相互排斥B.金属靠自由电子导电C.导体的电阻由其两端的电压和通过导体的电流共同决定D.物理学中规定:电子的定向移动方向为电流的方向(★) 3 . 如图是某老师自制的教具,他在矿泉水瓶的侧壁上钻一个孔,把电火花发生器紧紧塞进孔中,实验时从瓶口喷入酒精并盖上锥形纸筒,按动电火花发生器的按钮,点燃瓶内酒精后,纸筒即刻飞出,关于此实验,分析正确的是()A.在酒精没有完全燃烧的情况下热值将变小B.纸筒飞出使瓶内气体的内能增大,温度降低C.燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D.能闻到酒精的气味说明分子在不停地做无规则的运动(★) 4 . 在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是()(1)电路中增加大功率的用电器;(2)插座中的两个线头相碰;(3)开关中的两个线头相碰;(4)户外输电线绝缘皮破损。

A.(1)和(2)B.(2)和(3)C.(1)和(3)D.(2)和(4)(★) 5 . 在探究电流通过导体时产生热的多少与什么因素有关时,采用了如图所示的实验装置.这是用来探究电流通过电阻丝产生的热量与( )A.导体的电阻的关系B.通过导体的电流的关系C.导体的长度的关系D.通电时间的关系(★★) 6 . 如图所示是电阻甲和乙的 I- U图像,下列说法正确的是( )A.电阻乙为定值电阻B.当电阻甲两端电压为2 V时,R甲=0.4 ΩC.如图2所示,当开关S闭合,电路电流为0.2 A时,电路总电阻是15 ΩD.如图3所示,当开关S闭合,电源电压为2 V时,电路总电流为0.4 A二、多选题(★) 7 . 下列说法正确的是()A.在热机的多种能量损失中,“废气”带走的能量最多B.柴油机的效率比汽油机的效率高,原因之一是柴油的热值比汽油的热值大C.利用半导体材料可以制作二极管、三极管D.60℃的水比30℃的水所放出的热量多但比热容相同(★★) 8 . 小明同学家的电能表上标有“3000revs/(kW•h)”的字样,他将家中的其它用电器都与电源断开,仅让电水壶在额定电压下工作,观察1min内电能表的转盘转了45revs,则下列说法正确的是()A.电水壶是利用电流的热效应来工作的B.烧水过程中消耗的电能为5.4×105JC.电水壶的额定功率为900WD.当实际电压只有额定电压的90%时,电水壶的实际功率为729W(★★) 9 . 图1所示的电路中, R 1为定值电阻, R 2为滑动变阻器,电源电压为3V且保持不变,闭合开关S后,滑片P从 b端移动到 a端的过程,电压表示数 U与电流表示数 I的关系图象如图2所示,下列判断正确的是()A.R1的电阻为5ΩB.滑动变阻器的最大电阻为10ΩC.电路消耗的最大总功率为1.8WD.电路消耗的最小总功率为1W三、填空题(★★) 10 . 转速为2 400 r/min的四冲程单缸内燃机在1s内活塞对外做功 _____ 次,若每次做功735J,该内燃机的功率为 _____ W(★) 11 . 如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动.若顺时针旋转旋钮时灯泡发光变亮,则需将 _____ (选填“a和b”、“a和c”或“b和c”)接线柱接入电路.关于电位器上电阻丝的材料,应该选用 _____ (选填“铜丝”或“镍铬合金丝”).(★) 12 . 两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图所示,则B中_____(“正”或“负”)电荷通过金属棒流向A,B带_____(“正”或“负”)电。

(★) 13 . 质量为1.5kg的水温度升高80℃,需吸收的热量是_____J;若用功率为1400W的电热水壶来提供这些热量,需要的时间为_____s。

[ c 水=4.2×10 3 J/(kg·℃)]。

(★) 14 . 中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界,用热水泡茶时,茶杯温度会升高,此过程中茶杯的内能_____(选填“增大”、“减小”或“不变”)。

茶水散发出清香,这是_____现象(★) 15 . 小明同学想在家里安装一盘照明灯,如下图甲所示的是他设计的电路,图中虚线框1和2应连入开关和电灯,则开关应安装在_____(选填“1”或“2”)框中,为了检测家庭电路中插座右孔连接的是不是火线,应使用如图_____(选填“乙”或“丙”)所示的捏试电笔的方法(★★) 16 . 标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙,其灯丝长短相同,可发现 ____ 灯泡的灯丝较粗;若将这两个灯泡串联在220V的电源上,则 ___ 灯泡更亮一些(以上两空选填“甲”或“乙”).(★) 17 . 如图所示的电路中,电源电压不变,闭合开关S,将滑片P向左移动的过程中,示数始终不变的电表是 _____ (选填“A”、“V”或“A 2”)。

当滑片P停留在左端不动时,断开开关S,电压表V示数与电流表A示数的比值将 _____ (选填“变大”、“不变”或“变小”)(★★) 18 . 分别用两个完全相同的电加热器,给质量相同的A、B两种液体加热,它们的温度随时间变化的图像如图20所示,根据该图像可知:加热相同的时间, ___ 液体温度升高较快(选填“A”或“B”);B液体的比热容比A液体的比热容 ____ (选填“大”或“小”)四、计算题(★★) 19 . 在“探究水沸腾时温度变化特点”的实验中,用酒精灯给烧杯中的水加热,烧杯中盛有20℃、质量为100g的水,在标准大气压下加热至沸腾,假如完全燃烧酒精3g,(已知水的比热容是4.2×10 3J/(kg·℃),酒精的热值为3.0×10 7J/kg)求:(1)水吸收的热量;(2)3g酒精完全燃烧放出的热量;(3)此过程中酒精烧水的热效率。

(★★) 20 . 如图所示,定值电阻 R 2的阻值为12Ω,小灯泡L标有“6V 3W”字样(不考虑灯丝电阻变化),电源电压不变。

当开关S、S 1、S 2都闭合时,小灯泡L恰好正常发光,此时电流表的示数为0.6A.求:(1)电源电压;(2)定值电阻R 1的阻值;(3)当开关S闭合,开关S 1、S 2断开时,通电10s小灯泡L消耗的电能。

五、实验题(★★) 21 . 在探究“比较不同物质吸热的情况”的实验中,实验装置如图所示。

(1)实验中应量取质量_____的甲、乙两种液体,分别倒入相同的两烧杯中,用相同的电加热器加热。

当它们吸收相同热量时,通过比较_____(加热时间/升高的温度)来判断吸热能力的强弱;。

(2)通过实验,记录数据如表格所示。

从开始加热到58℃时,甲、乙两种液体吸收热量的多少 Q 甲_____ Q 乙(选填“大于/小于/等于”);加热时间/min01234甲的温度/℃3442505866乙的温度/℃1022344658(3)分析实验数据可知_____(甲/乙)物质的吸热能力强。

(★★) 22 . 为比较酒精和汽油热值的大小,小华制定了以下实验方案:(1)取质量 _____ (选填“相等”或“不等”)的酒精和汽油作燃料,制成酒精灯和汽油灯;(2)两灯同时点燃后分别给两杯质量和初温都相等的水加热(两个烧杯完全相同)如图所示;(3)通过观察水温的变化,判断两种燃料热值的大小。

请根据设计方案回答:①安装实验器材时,应按照 _____ (选填“自上而下”或“自下而上”)的顺序组装。

②当两灯的燃料完全燃烧完后,甲装置中温度计读数是80℃,而乙装置中温度计的读数是90℃,由此判断 _____ (选填“酒精”或“汽油”)的热值较大;③实验中燃料燃烧放出的热量,通过_____ (选填“做功”或“热传递”)的方式使水的内能增大;④根据 Q 吸= c 水 m 水( t﹣ t 0)计算出水吸收的热量,然后利用这个热量计算出汽油的热值,发现计算结果与教科书上给出的汽油热值相比 _____ (选填“偏大”或“偏小”)了,结合装置图,分析原因 _____(★★) 23 . 在“探究通过导体中的电流与电压和电阻的关系”实验中,有如下器材:电压表、电流表、滑动变阻器、开关、两节干电池;定值电阻 R分别为5Ω、10Ω、15Ω、20Ω、25Ω;导线若干,小明在实验时连接的电路如图甲所示。

(1)在探究“电流与电压的关系”实验中:①电路中滑动变阻器起到保护电路的作用和_____的作用;②闭合开关S,无论怎样移动滑动变阻器的滑片P,发现电流表示数几乎为零,电压表示数约为3V,此时,电路出现的故障可能是_____;(2)在探究“电流与电阻的关系”实验中:①小明先将 R=5Ω的电阻接入电路,闭合开关,调节滑动变阻器的滑片,直到电压表示数为2.5V,记下电流表示数。

接下来把 R换为10Ω,如果不移动滑片,10Ω电阻两端的电压将_____(选填“大于”或“小于”)2.5V此时应向_____(选填“ A”或“ D”)方向移动变阻器的滑片P;②根据多次测量数据描绘出电流随电阻变化的曲线如图2所示,小明由图象得出的结论是_____。

(★★) 24 . 小明用“伏安法”测量小灯泡的电功率,提供的实验器材有:待测小灯泡(额定电压为2.5V)、电源(电压为3V且保持不变)、滑动变阻器、电流表,电压表,开关及导线若干。

(1)如图甲所示,小明所接的实验电路存在连接错误,但只需改动一根导线,即可使电路连接正确,请你在甲图中应改动的导线上打“×”,并用笔画线代替导线画出正确的接法;( _________ )(2)小明连接完电路后,闭合开关前发现电流表指针位于“0”刻度线的左侧,这时候所需要的操作是 _____ ;(3)故障排除后进行实验,通过移动滑片记录了多组数据,并作出了如图乙所示的I—U图象,据图象可知小灯泡的额定功率为 _____ W;(4)小华利用小明的实验器材,只增加了一个阻值为10Ω定值电阻 R 1和一个电阻箱 R 2,来测量小灯泡的额定功率,如图丙、丁是她设计的两种不同方案的电路图。

则以下关于能否测出小灯泡额定功率的判断中正确的是 _____A.两种方案都能B.两种方案都不能C.丙方案能,丁方案不能D.丙方案不能,丁方案能(5)实验结束后,小明将该小灯泡单独与一个10Ω的定值电阻R 0串联后接入电压为3V的电源两端,此时 R 0的功率是 _____ W六、综合题(★★) 25 . 如图甲是一款消防应急照明灯,图乙是它的铭牌。
