数据中心机房建设项目供配电及照明系统设计方案
智慧城市数据中心机房供配电及照明系统建设方案

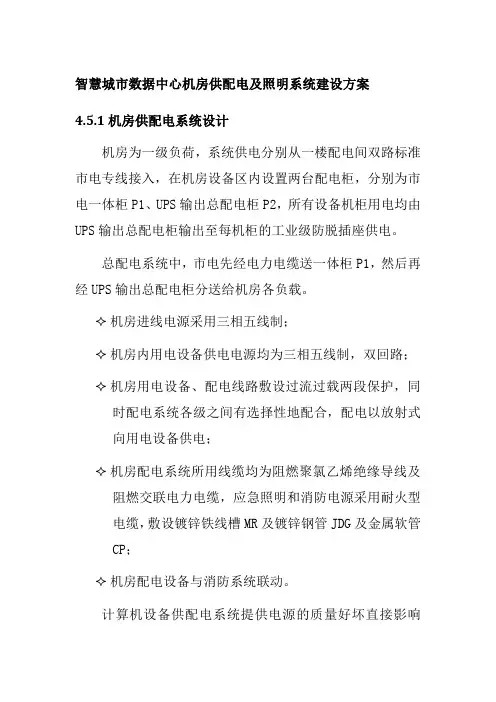

智慧城市数据中心机房供配电及照明系统建设方案4.5.1机房供配电系统设计机房为一级负荷，系统供电分别从一楼配电间双路标准市电专线接入，在机房设备区内设置两台配电柜，分别为市电一体柜P1、UPS输出总配电柜P2，所有设备机柜用电均由UPS输出总配电柜输出至每机柜的工业级防脱插座供电。
总配电系统中，市电先经电力电缆送一体柜P1，然后再经UPS输出总配电柜分送给机房各负载。
✧机房进线电源采用三相五线制；✧机房内用电设备供电电源均为三相五线制，双回路；✧机房用电设备、配电线路敷设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；✧机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，应急照明和消防电源采用耐火型电缆，敷设镀锌铁线槽MR及镀锌钢管JDG及金属软管CP；✧机房配电设备与消防系统联动。
计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。
在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率均有具体的分级要求。
级别项目 A 级 B 级C级电压波动±2% ±5% —13%~+7% 范围频率波动≤±0.2Hz ±0.5Hz ±1Hz 范围波形失真3~5% 5~8% 8~10% 率在本次设计中，机房设备供电选用B级标准。
根据要求本次机房设计安装1台市电一体柜完成市电输入和1台UPS输出配电柜完成UPS的配电。
机房内每个设备机柜的配电设计有二回路输出电源供给机柜，每个机柜下面设计安装2个16A插座，计算机插座位置根据设备需要确定。
机房电缆和插座线缆均采用阻燃软电缆敷设。
计算机机房内的插座分两种，即UPS供电的地板下16A防脱插座或PDU插座，本次选用16A防脱插座，市电供电的单相五孔标准墙壁维修插座。
计算机配电系统中要求每个用于机柜下的PDU插座应在配电柜中有独立的空开控制，机房内其它主要设备也应使用独立空开。
机房建设照明配电系统设计方案
机房建设照明配电系统设计方案摘要：机房作为现代信息技术的核心基础设施之一，其照明配电系统设计方案至关重要。
本文旨在提出一种可行且高效的机房照明配电系统设计方案，以确保机房的正常运行和安全使用。
一、引言随着现代信息技术的快速发展，机房作为存储和处理大量数据的关键设施变得越来越重要。
为了保证机房的高效运行，照明配电系统的合理设计至关重要。
本文将从照明和配电两个方面进行系统设计，以满足机房的需求。
二、照明系统设计1. 照明需求分析：根据机房的大小、用途和人流量等因素，确定机房内不同区域的照明需求。
例如，机房主要区域需要较亮的灯光，而走廊和辅助区域的照明可以较为柔和。
2. 照明设备选择：选择高效、耐用且符合安全标准的照明设备。
LED灯具是当前最常用的选择，其能耗较低且寿命较长。
此外，还需考虑灯具的防尘、防水和防爆等特性，以适应机房环境。
3. 照明布局设计：合理设计照明布局，确保光线均匀分布且避免产生过多的阴影。
同时，考虑减少反射和眩光，使机房的工作人员能够舒适地工作。
4. 照明控制系统：采用智能化的照明控制系统，使用传感器监测机房内光线状况，并根据实际需求自动调节照明亮度。
这样不仅可以提高能源利用效率，还能延长照明设备的使用寿命。
三、配电系统设计1. 配电需求分析：根据机房内设备的功率需求和电力负载等因素，确定机房的配电需求。
例如，计算机设备通常需要稳定的电压和电流供应。
2. 配电装置选择：选择适合机房使用的配电装置，如低压断路器、配电箱和电缆等。
确保配电装置具有过载和短路保护功能，以提高机房的安全性。
3. 配电线路设计：设计合理的配电线路，避免电压降低和功率损耗。
考虑到机房内设备的布局和供电需求，采用合适的线缆规格和敷设方式。
4. 配电系统监控：引入实时监控系统，对配电系统的电压、电流和功率消耗等进行监测。
及时发现问题，并能够快速定位和解决故障，确保机房的正常运行。
四、安全措施在机房照明配电系统设计中，安全是至关重要的考虑因素。
数据中心供配电系统方案设计
数据中心供配电系统方案设计摘要：随着近年互联网产业发展，建立在计算机技术基础上的游戏、云计算、金融、大数据、智能家居等等领域发展蓬勃，对大规模的计算资源需求极大，这就要求建设一系列相配套的大规模数据中心。
一般的数据中心用于存储提供平台服务的设备，诸如服务器、存储硬盘、网络线缆等，这对电力供应的要求非常之高，耗电量也是巨大的。
关键词：数据中心；供配电系统；方案设计1大功率UPS的构造按电路结构来分，UPS有后备式、线交互式、在线双变换式和Delta变换式。
由于大型数据中心用电负载量巨大（常达数万千瓦），所以数据中心中常用在线双变换式UPS，该种UPS的功率容量能达数百kVA，在线双变换式UPS主要由输入滤波器、整流器、蓄电池、逆变器、静态开关等组成。
整流器和逆变器的双变换支路是主要工作通路；静态开关所在通路为静态通路，静态开关一般由一对并联反接的晶闸管组成；手动开关所在通路为维修通路。
在线双变换式UPS的工作过程中，当市电电压在正常范围内时，市电经输入滤波器滤除高频杂波后经AC\DC整流器把交流电整流成直流电，再经DC\AC逆变器逆变为交流电（或准交流电）后输出给负载。
蓄电池挂在整流器和逆变器之间的直流母线上，在市电正常时，由整流器输出的直流给蓄电池充电。
当发生整流器或逆变器过载、过热、故障等情况发生时，UPS将切断双变换通路，同时打开静态开关，市电直接通过静态通道向负载供电，为了保证可靠供电，静态开关的容量应是双变换通道容量的3～5倍，而且为了保证向负载连续供电，从双变换通道向静态通道切换时要有短暂的时间重叠。
在市电正常整流、逆变给负载供电时，逆变器通过锁相电路的控制其输出电压的频率和相位是严格跟随市电的频率和相位的，所以在通道切换时不会发生大的电流环流而造成功率器件的损坏。
如果在市电电压不正常（如超过+15%或低于-10%）时，即使发生整流器逆变器过流、过热、报警，为了避免大电流环流的发生，只能有时间间隔地将供电通道从双变换通道切换到静态变换通道。
数据中心供配电系统方案设计
数据中心供配电系统方案设计摘要：随着科学技术发展和市场需求的变化，电力的安全性和稳定性越来越成为制约数据中心的关键因素。
本文针对数据中心的供配电系统进行两种方案设计，分别从传统供配电系统和新型供配电系统的构成展开探索与分析，使其满足数据中心的基本电力需求，避免安全隐患问题对数据中心供配电系统带来消极的负面影响。
关键词：数据中心；新型供配电系统；方案设计引言：随着当代能源结构的优化调整，电力逐渐得到广泛普及，渗透到人们的日常工作与生活中，发挥出重要的社会价值。
而通过做好数据中心的供配电方案设计，一方面可以估计到数据中心本身的特殊性质，给予其充足的电力供应和支持，另一方面则是减少配电系统设计期间的成本开销，为企业创造更高经济效益。
一、变配电系统近几年，5G网络通信、大数据平台、人工智能、物联网等新兴数字化技术的研发与应用，已经逐渐成为当前时代背景的发展基石，而数据中心作为传输、展示、存储，以及计算信息的重要基础设施，同样需要与时俱进，为社会主义现代化建设贡献自身应有的社会价值。
而随着数据中心总体数量、大小规模、运行功率等相关参数的持续上涨，作为其中的关键构成部分，处理好供配电系统的设计与施工，能够在一定程度上，有效避免服务器因意外情况的出现，而造成严重磨损和损失。
一般数据中心的配电系统，主要会分为三个等级，一级主要包含市电、高、低压配电柜、变压器、柴油机等；二级配电则是以UPS输入、输出、照明、HVDC 等部分所构成；三级配电内主要包含PUD、PSU，以及精密列头柜等。
三个等级区别在于，一级主要为高压配电系统，二、三级则是低压配电系统，对于数据中心而言，都能够发挥出其自身的作用和价值，因此在设计方案期间，需要结合具体的实际情况，制定出更加科学、高效、合理的供配电设计方案。
二、传统供配电系统的主要构成在对数据中心进行供配电系统方案设计期间，考虑到数据中心本身的功能的特殊性，需要采用双重10kV的两路电源进行供电，其主要分别引自不同的110kV 变电站10kV出线，保证两路市电相互不影响，从而提供了数据中心电源的可靠性，而另外的第三方电源通过借助后备柴油发电机提供，将市电电源和发电机电源在变压器出线的位置进行逻辑切换，从而方便在突发停电状态下，依旧可以保证数据中心电力的持续供应。
机房配电系统设计方案
机房配电系统设计方案机房配电系统设计方案随着科技的不断发展，机房作为数据处理和存储的核心环境，其电力需求也日益增长。
为了保障机房正常稳定运行，机房配电系统的设计方案必不可少。
以下是一个机房配电系统设计方案的示例：一、方案目标：1. 提供稳定可靠的电力供应，确保机房设备正常运行；2. 降低能耗，提高能源利用率；3. 提供安全保护机制，预防火灾和其他安全事故的发生；4. 降低维护成本，提高系统的可维护性。
二、配电系统总体架构：1. 供电方式：接入市电供电，并设置UPS（不间断电源）和发电机组作为备用电源；2. 高压直流配电：采用高压直流配电系统，以降低输电损耗；3. 配电回路：根据机房设备的需求，划分不同的配电回路，确保供电的灵活性和可靠性；4. 接地系统：按照国家标准建立机房接地系统，以提高系统的安全性。
三、UPS系统设计：1. 容量：根据机房设备的负载需求，选择适当容量的UPS设备；2. 设备可靠性：选择具有高可靠性的UPS设备，以确保系统的连续运行；3. 并网与备电切换：采用自动并网与备电切换装置，实现电源的快速切换，确保供电的连续性；4. UPS冷备份：采用冷备份的方式，确保UPS设备的可靠性。
四、配电回路设计：1. 负载分配：根据机房设备的功率需求，合理分配负载，避免过载情况的发生；2. 路径规划：设计合理的配电路径，减少电路长度和电阻，降低输电损耗；3. 电缆选择：选择符合机房环境的电缆，并确保电缆质量可靠；4. 电流监测：安装电流监测装置，实时监测回路的电流情况，及时发现异常；5. 系统保护：安装过载保护、短路保护、漏电保护等装置，确保系统安全运行。
五、安全保护系统设计：1. 火灾预防：安装烟雾报警器、温度报警器等设备，及时发现火灾隐患；2. 火灾灭火：配备灭火装置，及时进行灭火处理；3. 电气安全：安装接地保护装置、漏电保护装置等，防止电击和漏电事故发生；4. 防雷系统：根据机房所在地的雷击频率，合理配置防雷装置，保护系统免受雷击。
数据中心机房供配电系统方案
*
UPS未来发展－冗余模块化
模块化 热插拔 网络化
*
UPS未来发展－绿色化
*
机房供电系统建设问题
*
机房供电系统建设问题
市电电源的主要问题 UPS设备 计算机负载的特性 供电方式与冗余技术 机房供电量设计的基本原则 绿色电源与节能
*
可靠的供电是稳定业务运行 的基本条件
电压和频率是衡量电力系统电能质量的两个基本参数 在电能的传送和分配过程中,要求电力系统供电安全可靠,停电次数少而且停电时间短,电压变动小,频率变化小,波形畸变小等.
输出动态特性 1. 数字=在充电模式下的电压动态特性 2. 数字 = 在正常/电池操作模式带100％线性负载条件下的电压动态特性 3. 数字 =在正常/电池操作模式带100％非线性负载条件下的电压动态特性
双转换在线式 – 根据 IEC EN 62040-3 <ex- EN 50091-3>
*
机房供电量设计的基本原则
供电容量的确定 供电冗余形式的确定 平面布置
完整的供电系统示意图
UPS
市电1 市电2
双路供电加UPS
*
高可靠性的供电系统： 双路供电、自备柴油发电机、ATS自动切换、双路完全化UPS系统、PDU智能配电柜.
ATS1
柴油发电机
ATS2
市电1
市电2
模块热 插拔冗余n+1 UPS
*
电源可靠性的提高
一年断电时间
电源可靠性
8.8h
99.9%
52.6min
99.99%
5.3min
99.999%
32s
99.9999%
*
机房供电量设计的基本原则
数据中心机房供配电系统方案
数据中心机房供配电系统方案一、概述二、系统设计1.电源供应为了确保电力供应的连续性和稳定性，数据中心机房供配电系统应采用双路电源供应设计，即主电源和备用电源。
主电源以电力公司的供电为主，备用电源包括UPS（不间断电源）和发电机组。
2.UPS设计UPS是数据中心供电系统的第一道防线，它能够在电力中断时提供临时电力支持，保证数据中心的正常运行。
UPS应采用并联并备份的设计，以提高可用性和可靠性。
此外，UPS的容量应根据实际数据中心负载的需求进行合理规划，并保证不低于冗余容量。
3.发电机组设计发电机作为备用电源的重要组成部分，在主电源中断时提供长时间的电力支持。
应采用多台发电机并联备用的设计，以提高系统的可用性。
发电机组的容量应根据实际负载需求进行合理规划，并保证不低于冗余容量。
同时，还需要考虑到发电机组的排放、降噪等方面的技术要求。
4.配电设计数据中心机房的配电系统应从总配电室（TSS）开始，通过主配电柜（MDB）和次级配电柜（SDB）将电力供应到机架级别。
主配电柜和次级配电柜应采用N+1的冗余设计，以确保配电的可靠性和连续性。
此外，配电柜需要具备过载保护、电能质量监测、电气火灾监测等功能。
在机架级别，应使用PDU（电源分配器）将电力供应到服务器、网络设备以及其他设备。
5.接地设计由于数据中心机房内有大量电气设备，为了确保人员和设备的安全，接地系统是非常重要的。
接地系统应符合相关的电气规范标准，并确保接地电阻低于规定值。
此外，在数据中心机房的地板上应设置金属网格接地，以降低静电的积累。
6.监控与管理数据中心机房的供配电系统应与监控系统结合，实现对系统运行状态的实时监测和告警报警。
监控系统应能够监测UPS的输入和输出电压、频率、负载情况等参数，以及发电机组的状态。
此外，还应配备远程管理功能，方便运维人员进行远程检修和管理。
三、系统要求1.高可用性和可靠性：供配电系统应具备高可用性，能够保证电力连续供应，并具备可靠性，短时间内自动转换为备用电源。
机房供配电及照明系统设计方案
机房供配电及照明系统设计方案XXX科技有限公司20XX年XX月XX日目录一机房供配电系统 (2)二设计依据 (2)三配电系统设计构想 (2)四配电系统设计 (3)五电气线路布线和电器安装技术要求 (5)5.1 设计技术要求 (5)5.2 安装及工艺技术要求 (5)5.3 市电插座和计算机插座配电线路的安装 (6)六机房照明及应急照明系统 (6)一机房供配电系统机房内各系统能够正常工作，不仅需要有良好可靠的主设备、性能卓越的UPS和安全舒适的工作环境，还需要有一个高可靠性、高稳定性的供配电系统。
安全可靠的供配电系统是保证计算机房中的设备安全可靠运行的首要条件。
现在的计算机和数据传输设备的时钟都是纳秒级的，它们要求电源的切换时间为零秒,满足99.999%的可靠性。
同时,计算机处理的数据和传输的数据是弱电信号，以致计算机要良好的接地系统，以及防静电措施、防电磁干扰措施、防过电压、防浪涌电压措施，才能保证计算机机房网络设备和专用设备的安全无恙。
二设计依据计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。
在GB50174－2008《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：本方案中,对计算机设备供配电我们选用A级标准。
三配电系统设计构想计算机设备供配电系统是计算机系统正常运行的前提和保证。
GB50174-2008《电子计算机机房设计规范》和GB/T2887-2000《电子计算机场地通用规范》中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，我们按照一类供电设计建立输入双电源不间断供电系统。
四配电系统设计配电系统是网络中心机房建设中一个非常重要的子系统，配电系统的设计应严格按照规范标准的要求进行。
同时，系统设计应具有一定的前瞻性，即应有一定的冗余性，以满足将来系统扩展之需。
数据中心机房系统建设项目机房电气系统需求方案
数据中心机房系统建设项目机房电气系统需求方案1、设计范围本项目强电专业涉及范围主要为：一层UPS配电室，二至三层机房及其辅助区配电系统。
包含：机房及其辅助区专用低压配电系统、机房动力照明配电系统、机房接地系统。
建设内容如下：一层UPS配电室内涉及二层、三层机房供配电系统的低压配电柜、母线、桥架及末端全部安装工程。
二层机房用低压配电柜、母线、桥架、照明系统、空调动力系统配电及末端全部安装。
三层机房用低压配电柜、母线、桥架、照明系统、空调动力配电系统及末端全部安装。
防雷接地系统本期范围为：一至三层机房等电位接地及设备接地防雷全部安装。
2、设计依据系统设计施工的主要依据：《电子信息系统机房设计规范》（GB50174-2008）《电子信息系统机房施工及验收规范》（GB50462-2008）《建筑设计防火设计规范》（GB50016）《电子计算机场地通用规范》GB/T-2887-2000《计算站场地技术要求》 GB2887-2000《民用建筑电气设计规范》 JGJ16-2008《电力工程电缆设计规范》 GB50217-2007《供配电系统设计规范》（GB 50052-2009）《低压配电设计规范》（GB50054-2011）《建筑物防雷设计规范》GB50057-94（2000版）《建筑照明设计标准》GB 50034-2004《智能建筑设计标准》 GB/T50314-2006《电气装置安装工程施工及验收规范》（GBJ32—82）《电气装置安装工程电气设备交接试验标准》（GB 50150-2006））《电气装置安装工程接地装置施工及验收规范》（GB 50169-2006）《建筑电气工程施工质量验收规范》（GB50303-2002）《建筑物电子信息系统防雷技术规范》（GB50343-2012）《安全防范系统验收规则》（GA/308-2001）3、电气系统设计原则机房的用电负荷等级和供电要求按照《供配电系统设计规范》GB50052－95规定，其供配电系统应采用电压等级220V/380V，频率50HZ的TN－S系统。
数据机房供配电系统与照明
数据机房供配电系统与照明（一）供配电电源1.供电电源应满足下列要求：频率：50HZ；电压：交流380V/220V；相数：三相五线制和单相三线制。
ATS自动切换。
供配电采用市电低压控制开关柜（带玻璃门）。
4.UPS输出低压控制的数量视机房内UPS输出插座和接线盒数量确定，并应留有扩充余量。
（二）电气装置1 .电气装置的安装应做到整齐、牢固、正确、标志明确、外观良好、内外清洁。
2 .电气接线盒内无残留物、盖板整齐、严密、紧贴墙面或地面；同类电气设备安装高度应相对一致。
3 .吊顶内电气装置应安装在便于维修处。
4 .特种源流配电装置应有明显标志，并注明频率、电压等。
5 .电源盘、柜及其他电气装置的台座应与建筑楼地面牢靠固定。
6 .空调和消防系统应有符合设计要求的连锁动作。
7 .市电输出插座采用2极和3极组合IOA插座，沿墙分布，每3米〜5米距离安放1个。
8 .UPS输出插座在机柜内采用PDU,其中每个网络机柜布置2个16APDU,服务器机柜布置2个32APDUo9 .配电柜建议采用自动切换低压配电柜。
（=）配线1 .干线与电源盘，柜应采用压接端子连接。
2 .机房内的电源线、信号线和通讯线应分别铺设、排列整齐、捆扎固定、长度留有余量。
3 .电源相线、中性线，保护接地线，直流工作地线，各种信号线和通讯线的颜色应各不相同，并按设计要求编号。
4 .电缆电线连接应可靠，不得有扭绞，压扁和保护层断裂等现象。
5 .地板下管线应与地面保持一定高度。
6 .所有电气装置、导线通电运行2小时后的温升，不得超过允许值。
（四）不间断电源系统1. UPS设备由投标单位负责采购、安装、调试，投标单位负责UPS主机及蓄电池柜的加固。
2. UPS输出配电柜应有足够的余量（可至少支撑机房设备总用电量2小时或以上）和高度的可靠性，其每路开关与对应的插座、接线盒都有明显的标识（可按坐标位置标注）。
3. 所有的UPS输出线缆均应穿铁管铺设并与地面保持一定的高度距离。
数据中心机房建设项目供配电及照明系统设计方案
数据中心机房建设项目供配电及照明系统设计方案1.1 机房UPS容量计算AAAAAA数据中心机房设备有：未来预计250台服务器，若干交换机等网络设备，实额定功率：服务器500瓦/台，外加网络交换机等。
根据经验计算，运行功率约为额定功率的50%，机房UPS的用电量约为：60KW。
1.2 UPS系统●鉴于贵司对电源的高质量要求，只能配置带有冗余性质的高可靠电源。
用户重要负载由具有冗余和扩容功能的英飞系统供电，这样会大大增加整个系统的可靠性。
●鉴于贵司的负载增加是分阶段、逐步增加的，我们没有必要一次配置很大的UPS，这样既要求UPS有一定的扩展能力，又要求UPS有冗余度。
本套UPS最适合贵司现状的特点就是,它可以根据用户的实际负载量的增长, 边增长边扩容，可以按每16KV一个模块需求来配置,最大到160KV A,而且具有N+1冗余系统。
目前可以根据实际需要的负载量配置就足够了，以后每次增加负载，再可以增加模块来扩容UPS的容量。
●统计整个机房的负载量，机房现有负载60KV A，在未来几年内最多增加一倍，即配置新的UPS最大容量可选择到160KV AUPS解决方案：鉴于上述用户需求，推荐使用APC PX160KV A/80KV A UPS（后期可扩展到总功率160KV A/160KW，电池配置后备时间2小时。
因此我们选用APC公司新型Symmetra PX 160KV A 系列电源，每个功率模块的功率为16KV A /16KW。
根据要求，功率定为160KV A N+1冗余输出。
既安装10个功率模块，并联冗余输出，均分负载，形成9+1冗余。
由于用户的真实负载可能为60－80KW，因此实际上5个功率模块64KW即可满足负载需求，也就是说实际上形成了N+1冗余，坏掉1个功率模块系统也能正常工作。
1.3 机房配电系统1.3.1设计分析主路空气开关为250A/3P，物业提供一路250A容量的电源分两路输出，一路提供UPS设备电源供应，一路电源提供机房动力配电使用。
数据中心机房环境及供配电系统解决方案
数据中心机房环境及供配电系统解决方案一、机房环境解决方案：1.空调系统：数据中心的服务器和设备需要在恒定的温度和湿度下工作，因此应选择合适的空调系统来提供稳定的环境条件。
机房内可以使用精密空调系统，具备智能控制和监控功能，能够精确控制温度和湿度，提供恒定的机房环境。
2.UPS系统：UPS（不间断电源）系统是保证数据中心正常运行的重要设备，可以提供稳定的电源供应并保护设备免受电力问题的影响。
可以选择双重供电的UPS系统，以提供冗余备份和容错能力。
3.防火系统：防火系统对于数据中心来说至关重要，因为数据中心通常设有大量的电缆和设备，火灾一旦发生可能造成无法挽回的损失。
应使用先进的火灾检测和灭火系统，如早期烟雾探测器和自动喷水系统，以快速检测和扑灭火灾。
4.监控系统：数据中心应安装严密的监控系统，包括摄像头、门禁系统等。
这可以确保只有授权人员进入机房，并及时监测机房的状态以预防潜在的威胁。
二、供配电系统解决方案：1.电源分配系统：数据中心需要满足大量的电力需求，应配置合适的电源分配系统。
可以使用配电柜和电源管理系统来管理电力输入和输出，以提供可靠的电源分配。
2.UPS系统：UPS系统是数据中心供电系统的核心组成部分，可以提供稳定的电力供应，保护设备免受电力问题的影响。
应选择适合数据中心需求的UPS系统，包括高容量和高效率的设备。
3.电力监控系统：数据中心应配置电力监控系统，以实时监测电力负载、电压和功率因数等参数。
这可以帮助管理人员及时发现和解决电力问题，确保供电的稳定性。
4.发电机组：数据中心应配置备用发电机组，以应对突发停电情况。
发电机组可以提供持续的电力供应，保证数据中心的持续运行能力。
综上所述，数据中心机房环境及供配电系统的解决方案是非常重要的，它可以确保数据中心的稳定运行和高可用性。
通过选择合适的空调系统、UPS系统、防火系统和监控系统等，以及配置适当的电力分配系统、UPS系统、电力监控系统和备用发电机组等，可以提供一个安全、稳定和高效的机房环境和供配电系统。
机房供配电及照明系统施工方案
机房供配电及照明系统施工方案1.1 机房UPS容量计算AAAAAA数据中心机房设备有：未来预计250台服务器，若干交换机等网络设备，实额定功率：服务器500瓦/台，外加网络交换机等。
根据经验计算，运行功率约为额定功率的50%，机房UPS的用电量约为：60KW。
1.2 UPS系统●鉴于贵司对电源的高质量要求，只能配置带有冗余性质的高可靠电源。
用户重要负载由具有冗余和扩容功能的英飞系统供电，这样会大大增加整个系统的可靠性。
●鉴于贵司的负载增加是分阶段、逐步增加的，我们没有必要一次配置很大的UPS，这样既要求UPS有一定的扩展能力，又要求UPS有冗余度。
本套UPS最适合贵司现状的特点就是,它可以根据用户的实际负载量的增长, 边增长边扩容，可以按每16KV一个模块需求来配置,最大到160KV A,而且具有N+1冗余系统。
目前可以根据实际需要的负载量配置就足够了，以后每次增加负载，再可以增加模块来扩容UPS的容量。
●统计整个机房的负载量，机房现有负载60KV A，在未来几年内最多增加一倍，即配置新的UPS最大容量可选择到160KV A●UPS解决方案：鉴于上述用户需求，推荐使用APC PX160KV A/80KV A UPS（后期可扩展到总功率160KV A/160KW，电池配置后备时间2小时。
因此我们选用APC公司新型Symmetra PX 160KV A 系列电源，每个功率模块的功率为16KV A /16KW。
根据要求，功率定为160KV A N+1冗余输出。
既安装10个功率模块，并联冗余输出，均分负载，形成9+1冗余。
由于用户的真实负载可能为60－80KW，因此实际上5个功率模块64KW即可满足负载需求，也就是说实际上形成了N+1冗余，坏掉1个功率模块系统也能正常工作。
1.3 机房配电系统1.3.1设计分析主路空气开关为250A/3P，物业提供一路250A容量的电源分两路输出，一路提供UPS设备电源供应，一路电源提供机房动力配电使用。
数据中心供配电系统方案设计_1
数据中心供配电系统方案设计发布时间：2022-10-19T01:44:19.464Z 来源：《中国科技信息》2022年第6月第11期作者：田义[导读] 近年来，我国经济社会在快速发展田义中通服建设有限公司 510095摘要：近年来，我国经济社会在快速发展，同时也推动了信息化的进程。
互联网在人们生活中占据了重要的作用，当前社会各界在发展的过程中也逐渐应用到信息系统，为此创建数据中心对我国社会的发展有着十分重要的意义。
关键词：数据中心;供电电源;供配电系统;供电可靠性引言伴随科技的发展，5G+、智慧家、大数据、物联网等高新技术与现代工业结合，已成为大时代背景下发展的基石。
各行业对网络数据量的需求呈几何式增长，而数据中心作为传递、加速、展示、计算、存储数据信息的基础设施，也在不断发展与进步。
数据中心的数量、规模、功率密度不断增加，建设等级不断提高，而配电系统作为数据中心重中之重的环节，断电或低质量的供电都可能造成服务器宕机从而造成损失。
如何优化设计提高数据中心供电的安全可靠性，以确保电子信息系统不间断稳定运行，成为数据中心设计者面临的重要课题。
对比传统供配电方案，是否有更安全经济、运行更稳定的供电方案是设计者在意的问题。
笔者谨以目前了解到的技术，结合某数据中心实际工程项目作简单分析，目的在于同更多的设计者研究进步。
1数据中心供配电系统概述数据中心是各类信息数据设备安装和运行的环境，为了保证计算机系统的稳定及可靠运行，通信网络畅通无阻地传递信息，必须具备良好的操作环境。
数据中心的建设的目标不仅需要满足当前业务的运行，还需要为今后业主的业务发展提供服务。
因此数据中心的建设要求提供高可靠、高品质的机房环境。
数据中心的供配电系统主要包括数据中心的低压引入、不间断电源系统、应急供电系统和配电列头柜系统。
供配电系统是数据中心建设的关键系统，直接影响机房内数据传输和网络的可靠性、可扩展性、可维护性。
2数据中心供配电系统方案设计2.1低压供配电系统的设置首先，在两台变压器设备的低压侧母线之间设置母联断路器设备，将其和主进断路器设备相互整合，创建电气联锁与机械设备的联锁，采用自动化与手动性投入的方式，自动化投入措施需要设置自动化投入自动化处理、自动化投入与手动处理、自动化投入与停用三种状态，将自动化投入的时间控制在1秒钟之内，如果低压侧的主进断路器设备由于过载因素或是短路故障因素出现分闸的现象，不能自动化将母联断路器关合。
数据中心机房供配电系统设计
（ １ ）主机一～ 从机 型 “ 热备份 ”ＵＰ Ｓ供 电方式 ，其主要设置 的形式是主机带动 负载 ， 而备用机器则是承担空载的作用 ，这种方 式在 实际应用过程中设置程序较为简单 ，并且十分 灵活，同时并不需要使用到一些额外 的辅助性
行充分 的考虑 ，保证计算机 设备和 使用人员的 【 关键词 】数据 中心 机房 供 配电系统 设计
１ 数 据 中心 机房 供配 电系统建 设的主 要 内容
数 据 中心机 房在 当前信 息通 讯 工作 中发 挥着十 分重 要的作 用，需要积极开展供配 电系
统 的建 设工作。数据中ቤተ መጻሕፍቲ ባይዱ机房供配 电系统主要 划分 为照明、动力、接地、不间断 电源和 防雷 等方面 。通常情况下 ，一个完整有效 的机房供 配电系统，能够有效促进计算机设备的正常充 分运行，同时还能给一些辅助的用 电设备运行 情况提供 良好的前提条件 。判断数据 中心机房 的供配 电系统是否具备高 品质 ，主要是看 其能 保持没有断 电故障和 高容错 的状态 ，并且 具有
电刀 电 子 ● Ｐ ｏ ｗｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ
数据 中心机房供配 电系统设计
文／ 严 宁
这时候需要按照机房本身的实际需求设置 。
数 据 中心机 房 使 用 的供 配 电 系统 ，和普 通 的建 筑和 工 厂 中使
用的供 配 电系统有 所 不 同，将会
防 雷 、防 水 和 防火 的功 能 ， 能够 在 不影 响 负 载
２ ． ２供配 电系统的总体设计 工作 通 常情 况下 ，数据 中心 机房 的供 配 电系
统主要是为 了通风设备 、 照明设备、 空调设备、 维修插座 以及 一般 动力方面的需求所设置的 ， 不同的机房 适用于的情况和需求是不同的 ，这
机房建设照明配电系统设计方案
机房建设照明配电系统设计方案一、背景随着信息技术的快速发展，机房作为重要的信息基础设施，承载着各类设备运行和数据存储等重要功能。
机房的稳定性和安全性对于保障信息系统的可靠运行至关重要。
在机房的建设过程中，照明配电系统是一项重要的工程，它直接影响到机房环境的舒适度和能源利用效率。
本文将针对机房建设的照明配电系统进行设计方案的论述。
二、设计原则1. 保证机房内部的光照度达标，并提高照明效果，满足工作人员的舒适度和视觉需求。
2. 设计具有自动控制和节能功能的照明系统，合理利用能源，降低运行成本。
3. 保证照明系统的稳定性和可靠性，防止因电力问题引起的机房故障和事故。
三、照明设计方案1. 照明布局：根据机房的实际情况，合理布置照明灯具，保证每个区域都能达到相应的光照度标准。
机房内部应设置主照明和辅助照明两种模式，主照明用于日常工作和操作，辅助照明用于维修和紧急情况。
主照明采用均匀光照的方式，辅助照明则采用聚光或手持式便携灯具。
2. 灯具选择：机房照明系统应选用寿命长、节能高的LED灯具。
LED灯具具有耐用、节能、无污染等优点，适合长时间运行的机房环境。
根据机房不同区域的需求，选择功率和亮度适宜的LED灯具。
3. 照明控制：采用自动照明控制系统，通过光感应器、时间控制器、人体感应器等设备进行控制。
在机房无人时，自动关闭一部分灯具，降低能耗。
当有人进入机房时，自动打开照明灯具。
同时，还可以设置光线调节模式，根据外界光照情况自动调节灯具亮度。
4. 安全防护：机房照明系统应具备安全防护措施，如设备短路保护、过载保护、漏电保护等功能。
同时，照明电路应与主设备的电路相互独立，避免因照明故障影响主要设备的供电稳定性。
数据中心机房系统设计方案
数据中心机房系统设计方案在当今数字化的时代，数据中心机房成为了企业和组织的核心设施，承载着关键的业务运营和数据处理任务。
一个高效、可靠、安全的数据中心机房系统设计对于保障业务的连续性和稳定性至关重要。
本文将详细阐述一套完整的数据中心机房系统设计方案。
一、机房选址与布局1、选址数据中心机房应选择在电力供应稳定、通信设施完善、自然环境良好且远离污染源和强电磁场干扰的区域。
同时，要考虑到交通便利性和未来的扩展性。
2、布局机房内部布局应分为主机房区、辅助区和支持区。
主机房区放置服务器、存储设备等核心设备；辅助区包括监控室、维修间等；支持区涵盖配电室、空调机房等。
合理的布局有助于提高机房的运行效率和管理便利性。
二、电力系统设计1、市电接入采用双路市电接入，以确保电力供应的可靠性。
同时，配置自动切换装置，当一路市电出现故障时，能够迅速切换到另一路市电。
2、不间断电源（UPS）选用在线式 UPS 系统，为关键设备提供不间断的电力保障。
UPS系统的容量应根据机房设备的负载进行合理配置，并预留一定的余量。
3、配电柜设置精密配电柜，对电力进行分配和监控，实现对每个回路的电流、电压、功率等参数的实时监测和管理。
三、空调与通风系统设计1、空调系统采用机房专用精密空调，具备精确的温度和湿度控制能力。
根据机房的热负荷计算空调的制冷量，确保机房内的温度保持在 22-24℃，相对湿度保持在 40%－60%。
2、通风系统安装新风系统，为机房引入新鲜空气，同时设置排风扇，排除机房内的热气和废气。
通风系统的设计要考虑到机房的密封性能，防止灰尘和湿气进入。
四、消防系统设计1、火灾探测器选用烟雾探测器和温度探测器，实现对机房内火灾的早期预警。
探测器应分布在机房的各个区域，确保无死角监测。
2、灭火系统采用气体灭火系统，如七氟丙烷灭火系统。
气体灭火系统能够在灭火的同时不损坏设备，确保机房能够快速恢复运行。
3、消防联动当火灾探测器发出报警信号时，消防系统应能够自动启动灭火装置，并联动关闭空调、通风系统，切断电源等，以防止火灾蔓延。
中心机房建设项目机房动力配电系统设计方案
中心机房建设项目机房动力配电系统设计方案机房供配电系统为机房的动力电源。
合理科学的配电管理设计为机房安全、稳定的运行起着非常重要的作用。
设计包括：动力配电、强电管道、机房区域照明。
3.1动力市电部分设计管理内容：计算机外设备（高速打印机等）、精密空调主机、新风机、机房内所有维修电源、机房区照明、应急照明电源、安全出口指示电源、其它机房办公设备电源等。
容量估算：照明用电按照每平方25VA的容量估算，数据中心总面积在212平米左右，估计容量为5.3KW。
空调空调采用精密空调4台和民用柜式空调1台，估计容量在85KW左右。
动力市电部分总体估算容量为91KW+9KW冗余系统设计：动力市电部分配电容量设计为100KW。
3.2UPS电源供电部分设计管理内容：计算机设备、服务器、小型机、存储、磁盘阵列、交换机、部分办公电源、门禁监控等设备。
容量估算：目前配置机柜50台，每个机柜负载约为2KW，容量估算在100KWUPS不间断电源部分估算容量为100W。
系统设计：根据数据中心机房5年发展规划，及UPS的最佳工作范围，UPS电源配电容量设计最大值为120KW。
3.3总体设计配电部分总设计容量为市电100KW+UPS电120KW+10KW冗作=230KW。
为保证整个供电系统的可靠性，建议采用双电源切换系统，和采用集中供电方式。
从大楼总配电间引二路三相五线制电源3×150mm2+2×120mm2进入机房总动力配电柜，为机房精密空调、UPS 主机、新风、照明、维修等提供市电供应；市电经UPS逆变整流后进入配电柜，为小型机、服务器、网络设备等提供电源供电。
总设计容量： 230KW3.4配电管理部分设计在中心机房内配置容量为400A/380V市电动力配电柜1台，作为XXXXXXX数据中心的市电配电柜，为精密空调、UPS 主机、新风、照明、维修插座等提供市电电源在中心机房内配置容量为250A/380V 市电配电柜1台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据中心机房建设项目供配电及照明系统设计方案1.1 机房UPS容量计算AAAAAA数据中心机房设备有：未来预计250台服务器，若干交换机等网络设备，实额定功率：服务器500瓦/台，外加网络交换机等。
根据经验计算，运行功率约为额定功率的50%，机房UPS的用电量约为：60KW。
1.2 UPS系统●鉴于贵司对电源的高质量要求，只能配置带有冗余性质的高可靠电源。
用户重要负载由具有冗余和扩容功能的英飞系统供电，这样会大大增加整个系统的可靠性。
●鉴于贵司的负载增加是分阶段、逐步增加的，我们没有必要一次配置很大的UPS，这样既要求UPS有一定的扩展能力，又要求UPS有冗余度。
本套UPS最适合贵司现状的特点就是,它可以根据用户的实际负载量的增长, 边增长边扩容，可以按每16KV一个模块需求来配置,最大到160KV A,而且具有N+1冗余系统。
目前可以根据实际需要的负载量配置就足够了，以后每次增加负载，再可以增加模块来扩容UPS的容量。
●统计整个机房的负载量，机房现有负载60KV A，在未来几年内最多增加一倍，即配置新的UPS最大容量可选择到160KV AUPS解决方案：鉴于上述用户需求，推荐使用APC PX160KV A/80KV A UPS（后期可扩展到总功率160KV A/160KW，电池配置后备时间2小时。
因此我们选用APC公司新型Symmetra PX 160KV A 系列电源，每个功率模块的功率为16KV A /16KW。
根据要求，功率定为160KV A N+1冗余输出。
既安装10个功率模块，并联冗余输出，均分负载，形成9+1冗余。
由于用户的真实负载可能为60－80KW，因此实际上5个功率模块64KW即可满足负载需求，也就是说实际上形成了N+1冗余，坏掉1个功率模块系统也能正常工作。
1.3 机房配电系统1.3.1设计分析主路空气开关为250A/3P，物业提供一路250A容量的电源分两路输出，一路提供UPS设备电源供应，一路电源提供机房动力配电使用。
物业提供电源接至机房内相应主配电柜PDU-1，PDU-1提供给3台UPS供电及精密空调及照明等动力配电使用。
两台40KV A UPS输出柜为PDU-2，PDU-2布线到机柜提供机房设备的供电，一台20KV A UPS输出柜为PDU-3，PDU-3输出到办公区使用UPS电源工位。
1.3.2计算机系统供电流程1)PDU-1输出以三相五线制方式输出到2台40 KV A UPS及1台20KV A UPS机组；2)PDU-2为两台40KV A UPS输出柜，分别布线到设备机柜；3)PDU-3为一台20KV A UPS输出柜，布线到办公区相关工位；4)UPS系统提供机房应急照明灯。
5)UPS系统提供门禁、监控等弱电系统供电。
1.3.3动力及照明供电流程PDU-1提供精密空调机组、机房照明、新风机及排烟机等动力及照明设备的供电。
1.4 配电设计1.4.1本工程电力负荷计算➢机房区IT弱电设备负荷：5个16KW/KV A功率模块APC UPS(64KW（N+1）)。
➢空调设备负荷容量见下表➢照明功率约为1.3KW➢新风机、排烟风机功率为8KW➢冷凝水排放5KW➢弱电系统5KW总计容量（理论最大容量）为120KV A，电流约200A。
照明为分组组合供电方式水平照度按400LX设计，采用机房专用无眩光灯具。
IT机柜采用终端盒接入电源或采用电源插件接入电源。
1.4.2供配电系统容量冗余考虑本工程安装的配电柜的开关容量、数量和电源线、缆，其输送电流能力等均预留了一倍以上的发展余量；1.4.3对线缆及其绝缘层及布放的技术要求➢主要线缆采用阻燃线缆，最小截面不小于1.5mm2；➢除照明线路之外，一律在金属桥架、钢管内布放；➢UPS输出线缆不与其他动力线缆同放在同一桥架、钢管内；➢电力管线与弱电系统的电源线、信息线路不可长距离平行布放。
➢监控系统信号电缆单独敷设管道。
1.5 机房防雷接地系统1.5.1防雷原理雷击是年复一年的严重自然灾害之一。
随着我国现代化建设的不断提高，通信设备越来越多，规模越来越大。
一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。
据统计，雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。
一、雷击的分类雷击一般分为直击雷击和感应雷击。
直击雷击——指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。
由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。
感应雷击（又称二次雷击）——指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。
感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。
另外还有操作过电压，即是指当电流在导体上流动时，会产生磁场储存能量，当负载（特别是电感性大的负载）电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。
二、雷电防护区的划分按照IEC1312-1及GB50057-94要求，应将要保护的空间划分为不同的防雷区，以规定各部分空间不同的雷击电磁脉冲的严重程度和指明各区交界处的等电位连接点的位置。
各区以在其交界处的电磁环境有明显改变作为划分不同防雷区的特征。
防雷区宜按以下分区：1、LPZ OA区：直击雷非防护区，本区内的各物体都可能遭到直接雷击和导走全部雷电流；本区内的电磁场没有衰减。
2、LPZ OB区：直击雷防护区，本区内的各物体不可能遭到直接雷击，但本区内的电磁场没有衰减。
3、LPZ 1区：屏蔽防护区，本区内的各物体不可能遭到直接雷击，流经各导体的电流比LPZ OB更小；本区内的电磁场可能衰减，这取决于屏蔽措施。
4、LPZ 2区等：后续防雷区，当需要进一步减小导入的电流和电磁场时，应引入后续雷区，并按照需要保护的系统所要求的环境选择后续防雷区的要求条件。
通常，防雷区的数越高电磁环境的参数越低。
在两个防雷区的界面上应将所有通过界面的金属物做等电位连接，并宜采用屏蔽措施。
1.5.2设计依据依据国际电工委员会IEC标准、法国NFC标准、德国VDE 标准和中国GB标准与部委颁发的设计规范的要求，大楼和大楼内之计算机房、程控机机房等设备都必须有完整完善之防浪涌保护措施，保证该系统能正常运作。
这包括电源供电系统、不间断供电系统，电脑网络、卫星通信设备等装置，均应有SPD防护装置保护。
设计依据包括有：《建筑物防雷设计规范》GB50057-94《电子计算机房设计规范》GB50174-93《防雷器材指标要求》GB11032-89《雷电电磁脉冲的防护》IEC1312-3《电器装置安装工作盒接地装置施工及验收规范》GB50169-92《计算机信息系统防雷保安器》GA473-1998《通讯系统过电压过电流防护技术要求》YD/T695-93GB9361-88《计算机信息系统防雷保安器》行业标准GA173-1998《通讯局（站）雷电过电压保护工程设计规范》行业标准YD/T5098-2001《民用建筑电气设计规范》行业标准JGJ/T16-92《等电位连接安装》图集02D501-2《利用建筑物金属体做防雷与接地装置安装》图集03D501-3《建筑物防雷设施安装》图集03D501-3贵校防雷需求及现场勘探情况1.5.3总体设计方案一、方案设计原则严格按照国标、部颁标准以及相关的国际标准实施防雷工程。
根据电子及电气设备的不同功能及保护程度确定防护要点，作分类保护。
在做好系统防雷的基础上，达到最大节约资金的目的。
二、常见雷击原因分析一般情况下，某种设备与外界的联系可分为三种（如下图），电源线、信号线及设备地线，因而，无论浪涌过电压产生的形式如何，其最终会通过这三个途径中一种或几种对设备放电，造成设备损坏。
因此对于任何一个需要保护的空间内的设备，只要截断该需要保护的空间与外界浪涌过电压的途径，即可达到防护的要求。
因此，设备因雷击损坏，其损坏的原因可归纳为两点：线路传导过电压及地电位反击。
三、沿线路传导的过电压的防护A、线路传导过电压的形成线路传导过电压的形成可分为二种：雷电磁场感应电感、电容性负载的起动近点雷电磁场感应是近年通信系统设备损坏的主要途径。
当建筑物遭受雷击或在建筑物近旁发生雷击时，强大的脉冲电流会在周围空间产生交变磁场(以雷电中心1.5km-2km的范围内都可产生危险的过电压)，处于磁场中的导体因此而感应出高电压，沿线路产生的过电压窜入设备，造成设备损坏。
其形成过程如下。
电感或电容性负载起动，即通常所说的开关操作过电压。
电压在极短的时间内发生瞬变，电压时间特性曲线的陡度(du/dt)较高，形成幅值较高的脉冲电压加载在供电线路上，沿线路窜入设备，造成设备损坏。
其形成原理如下图。
U0LRU L当U0取值为24V时，适当的L与CS，加载在设备上端的脉冲电压幅值即可达4000V，这远远超过了脆弱电子设备的耐受能力。
B、线路传导过电压的防护根据传导过电压形成的三种方式及其传播途径，对于通信设备其防雷保护可从两个方面进行考虑：电源线路过电压防护。
根据IEC防雷分区原理及机房的特殊性，其供电线路过电压的防护可采用三级防雷保护来实现。
第一级电源防雷器一般采用通过Ⅰ级分类测试实验的SPD，第二级可采用限压型SPD，限压型防雷器其核心原器件为压敏电阻，压敏电阻具有通流量较大（国内外压敏电阻一般情况下其最大通流量为40KA），低残压的特点。
通信线路过电压防护为达到对设备的有效保护，依据IEC防雷分区原理信号部分也可采用多级保护方式将雷电流幅值降到设备耐受能力范围内。
在LPZ0与LPZ1的交界处进行粗级防雷保护；在LPZ1与LPZ2的交界处，采用精细保护防雷器。
四、地电位反击根据GB50057-94（2000版）第6.3.4条“……全部的雷电流的50%流入建筑物防雷装置的接地装置，其另50%分配于引入建筑物的各种外来导电物、电力线、通信线等设备”。
电流分配图如下：从图中可以看出当建筑物遭受雷击时，约有50%的雷电流通过建筑物的地网泄入大地，另外约有50%的雷电流通过与等电位连接带相连的接地导线进入设备，因此当雷击发生时，地网电位被抬升，与汇流排相连的设备外壳的地电位也随之升高，进入设备通信线的低电位与机架或地线之间的高电位存在高电位差而发生反击放电，从而使电子设备损坏（地电位反击过程见下图）。
Ie差,而对通信导体放电,损坏设备.五、现场勘探情况及分析据气象资料表明XX地区年平均雷暴日为82天，已被划为多雷区（小于15为少雷区，15-40为中雷区，40-90为多雷区，90以上为强雷区）。
