电感基本知识
.
电感器俗称线圈, 最简单的电感器就是用导线空心的绕几圈, 有磁芯的 电感器在磁芯上用导线绕几圈。 无论哪种电感器, 如果结构相同, 其基本特 性相同, 但绕的匝数不同或有无磁芯不同时, 电感器的电感量的大小不同。绕 线匝数越多, 电感量越大, 在同样匝数的情况下, 线圈增加了磁芯后, 电感量 会增加。
就制程的复杂度分析, 湿式制程由于全部采用网版印刷方式制作电 感, 因此制程最为简单, 半干式制程除的运用网版印刷的技术外, 尚须具 备括刀成形的制程技术, 制程的困难度次之, 干式制程除了需具有上述 两种制程技术外, 尚须考虑到压合与对位的问题, 制程的困难度最高。
就技术延伸性分析, 干式制程除了生产芯片电感等积层组件外, 尚可 生产积层芯片复合组件, 虽然湿式制程与半干式制程同样也可用来生产 积层芯片复合组件, 但若考虑产品的良率, 则以干式制程为最佳的选择。
湿式制程的流程与半湿式相当的类似，两者唯一的差别在于 上下基板的制作方式，湿式法为利用印刷方式制作基板，而半湿 式是利用生胚薄片。
.
图一: 芯片电感制程-半干式
.
干式制程不以交叉网印的方式制作积层芯片电感的内部线圈, 而 先以括刀成形的技术制作磁芯材质的生胚薄带, 然后在生胚薄片上制 作穿孔(Via Hole), 于孔中填入内部电极, 并再生胚薄片上做内部线圈 的厚膜网印, 再按序积层压合, 藉穿孔来连接层与层之间的导线, 而成 一组线圈。此法的关键技术在于生胚的稳定度与积层压合时的精准对 位, 至于后段的切割、共烧等程序与半湿式或湿式相同, 详如下图所示。
电感基础知识图片及试题
电感基础知识图片及试题一．电感外形图片二、电感的基本知识和应用（一）电感的基本知识电感分两种，自感和互感，电感线圈的作用是“通直阻交”与电容组合构成高通、低通滤波电路，移相电路、谐振电路。
变压器可以变压、变流、变阻抗。
1.电感的有关计算（1）物理公式mR N L 2=，S l R m μ=,N 线圈匝数，l 磁路长度单位米，μ磁导率。
μ=r εε0 0ε 真空中磁导率 m H 7-0104⨯=πε，r ε相对磁导率S 线圈面积;IL ∆∆Φ=。
（2）电工计算公式：LX L L π2= L X 感抗，单位欧姆。
（3）电感储存的能量221LI W =单位焦耳。
（4）品质因数Q 。
品质因数Q 是表示线圈质量的物理量。
Q 值大，损耗小。
2.电感的分类（1）单层线圈（2）多层线圈（3）蜂房式线圈（二）电感的应用1.自感线圈滤波电感振荡线圈工字电感应用于电子设备，有滤波贴片电感应用于射频无线电通讯谐振等作用特点Q值大信息设备、雷达检波、音频设备等色环电感应用于电脑周边设备、通讯高频大功率电感应用于移动通讯、射设备、信号滤波、遥控器等。
频收发器、蓝牙模块、振荡电路。
2.互感线圈（1）变压器（2）互感器两种形式，防护型和保护型。
防护型用来检测，保护型把信号传递给保护装置。
电压互感器电流互感器（三）电感的其他应用，电感式传感器1.基本原理利用电磁感应将非电量，如：压力、位移等转换为电感量的变化输出。
2.电感传感器的应用电感式接近传感器电感式位移传感器三、电感基础知识试题(一）填空题1.电感的基本功能是（通直阻交、滤波）。
2.电感可以把电能转化成磁场能量储存在磁场中，也可以（把磁场能量转化为电能）输出。
3.直流单闭合回路，一电感与白炽灯串联，测得电路中的电流为0.5A ，则电感两端电压为（0）V。
4. 50Hz交流电源电路中，已知感抗为628Ω，该电感为（1H）。
5. 电感与电容的功能区别是（电感是通直阻交，电容是隔直通交）。
电感基础知识
电感基础知识一、电感的概念和定义电感是指导体中的电流发生变化时所产生的自感现象，也可以理解为电流通过线圈时所产生的磁场与线圈本身相互作用而形成的一种电学现象。
二、电感的单位及计算方法1. 电感的单位：亨利（H）2. 计算方法：- 空气芯线圈的电感公式：L = (μ0 × N² × S) / l- 铁芯线圈的电感公式：L = (μ × N² × S) / l其中，L表示线圈的电感，μ0和μ分别表示真空磁导率和铁磁材料磁导率，N表示线圈匝数，S表示线圈截面积，l表示线圈长度。
三、电感与磁场1. 产生磁场：当有电流通过一个导体时，会在其周围产生一个磁场。
2. 自感现象：当通过一个导体中的电流发生变化时，会在这个导体周围产生一个自己本身所引起的反向磁通量。
3. 互感现象：当两个或多个线圈靠近时，它们之间会相互影响而引起一些变化。
这种现象被称为互感。
四、电感的应用1. 电感器：电感器是一种用于存储能量的元件，它可以将电流转化为磁场并将其储存，同时也可以将磁场转化为电流。
2. 滤波器：在电路中，滤波器可以通过选择适当的电容和电感来滤除高频噪声和杂波信号。
3. 传感器：由于线圈中的磁场与周围环境有很大关系，因此可以将线圈作为传感器来测量环境中的物理量，如温度、湿度和磁场等。
4. 变压器：变压器是一种利用互感现象来改变交流电压大小的装置。
它由两个或多个线圈组成，当其中一个线圈通入交流电时，会在另一个线圈中产生一个相应大小和相反方向的交流电。
五、常见问题解答1. 什么是自感现象？答：当通过一个导体中的电流发生变化时，会在这个导体周围产生一个自己本身所引起的反向磁通量。
这种现象被称为自感现象。
2. 什么是互感现象？答：当两个或多个线圈靠近时，它们之间会相互影响而引起一些变化。
这种现象被称为互感。
3. 电感的单位是什么？答：电感的单位是亨利（H）。
4. 电感器有什么作用？答：电感器是一种用于存储能量的元件，它可以将电流转化为磁场并将其储存，同时也可以将磁场转化为电流。
电感小知识点总结大全
电感小知识点总结大全一、电感的概念电感是指导体中由于自感现象所产生的电感电动势。
通俗地说，当电流通过导体时，会产生磁场，而磁场的变化又会引起感应电动势，这种现象就是电感现象，电感即是储存磁能的元件。
二、电感的工作原理电感的工作原理是建立在法拉第电磁感应定律的基础上的。
当电流通过导体时，会产生磁场，而磁场的变化会导致感应电动势。
这个感应电动势的大小与电感的大小有关，电感的单位是亨利，它表示当电流的变化率为1安培每秒时，所产生的感应电动势为1伏特，即1H=1V/A。
三、电感的类型电感根据其结构和工作原理的不同，可以分为多种类型，主要包括线圈式电感、铁芯电感、空心电感、变压器等。
线圈式电感是由绕制成卷绕线圈的绝缘铁芯组成的元件，主要用于滤波和抑制干扰。
铁芯电感是在线圈中加入磁性材质制成的元件，可以增大电感的大小。
空心电感是指线圈中没有铁芯的电感元件，用于高频电路中。
变压器是一种通过电磁感应来改变电压的电感元件。
四、电感的特性电感具有多种特性，包括电感大小、频率特性、饱和电感、损耗和温升等。
电感大小和匝数、磁性材料的种类和尺寸、空气磁路的长度及其截面积等因素有关。
电感的频率特性是指在不同频率下，电感的大小是否变化。
饱和电感是指在磁通量达到一定数值时，电感值几乎不再增加。
电感还会产生一定的损耗和温升，这与导体的电阻和磁性材料的损耗有关。
五、电感的参数电感的参数包括电感值、电感容抗、损耗、品质因数等。
电感值是电感的大小，通常用亨利（H）作为单位。
电感容抗是指电感对交流电流的阻抗，它随着频率的增加而增大。
损耗是指电感在工作过程中的能量损耗，这主要是由于导体的电阻和磁性材料的损耗所引起的。
品质因数是电感的一个重要参数，它是指电感对于能量的存储和损耗的比值，品质因数越大，电感的性能越好。
六、电感的应用电感具有广泛的应用，主要包括滤波、抑制干扰、存储能量、变压器和谐振等。
在电子电路中，电感常用于滤波电路中，可以滤除某些频率的信号，使电路获得干净的直流信号。

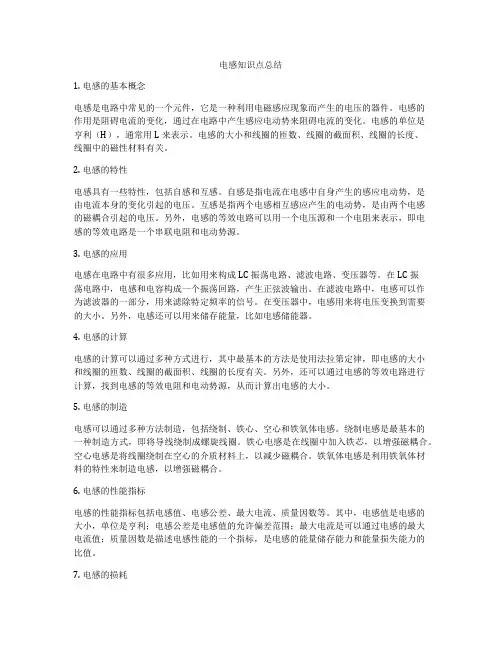

电感知识点总结
电感知识点总结1. 电感的基本概念电感是电路中常见的一个元件，它是一种利用电磁感应现象而产生的电压的器件。
电感的作用是阻碍电流的变化，通过在电路中产生感应电动势来阻碍电流的变化。
电感的单位是亨利（H），通常用L来表示。
电感的大小和线圈的匝数、线圈的截面积、线圈的长度、线圈中的磁性材料有关。
2. 电感的特性电感具有一些特性，包括自感和互感。
自感是指电流在电感中自身产生的感应电动势，是由电流本身的变化引起的电压。
互感是指两个电感相互感应产生的电动势，是由两个电感的磁耦合引起的电压。
另外，电感的等效电路可以用一个电压源和一个电阻来表示，即电感的等效电路是一个串联电阻和电动势源。
3. 电感的应用电感在电路中有很多应用，比如用来构成LC振荡电路、滤波电路、变压器等。
在LC振荡电路中，电感和电容构成一个振荡回路，产生正弦波输出。
在滤波电路中，电感可以作为滤波器的一部分，用来滤除特定频率的信号。
在变压器中，电感用来将电压变换到需要的大小。
另外，电感还可以用来储存能量，比如电感储能器。
4. 电感的计算电感的计算可以通过多种方式进行，其中最基本的方法是使用法拉第定律，即电感的大小和线圈的匝数、线圈的截面积、线圈的长度有关。
另外，还可以通过电感的等效电路进行计算，找到电感的等效电阻和电动势源，从而计算出电感的大小。
5. 电感的制造电感可以通过多种方法制造，包括绕制、铁心、空心和铁氧体电感。
绕制电感是最基本的一种制造方式，即将导线绕制成螺旋线圈。
铁心电感是在线圈中加入铁芯，以增强磁耦合。
空心电感是将线圈绕制在空心的介质材料上，以减少磁耦合。
铁氧体电感是利用铁氧体材料的特性来制造电感，以增强磁耦合。
6. 电感的性能指标电感的性能指标包括电感值、电感公差、最大电流、质量因数等。
其中，电感值是电感的大小，单位是亨利；电感公差是电感值的允许偏差范围；最大电流是可以通过电感的最大电流值；质量因数是描述电感性能的一个指标，是电感的能量储存能力和能量损失能力的比值。
什么是电感电感基础知识
什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。
当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。
电感的数值大小取决于导体的几何形状、导线长度、电流大小等。
单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。
二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。
三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。
四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。
五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。
《电感基本知识》课件
电感量可调，通过改变磁芯位置 或线圈匝数来调节电感量，主要 用于需要调整频率的电路中。
按工作频率分类
高频电感器
工作频率较高，一般在1MHz以上，主要用于高频电路中，如调谐器、振荡器等 。
低频电感器
工作频率较低，一般在1MHz以下，主要用于低频电路中，如电源滤波器、音频 滤波器等。
按导磁体性质分类
03
CHAPTER
电感的基本特性
电感的电压-电流关系
总结词
电感的电压和电流之间的关系是线性关 系，即电压增加时，电流也会相应增加 。
VS
详细描述
当电感线圈中的电流发生变化时，会产生 感应电动势，阻碍电流的变化。感应电动 势与线圈的匝数和磁通量的变化率成正比 ，因此，电感的电压与电流之间的关系是 线性的。
磁芯材料
根据电感器的性能要求，选择合 适的磁芯材料，如铁氧体、硅钢
等。
磁芯形状与尺寸
根据设计要求，确定合适的磁芯 形状和尺寸，以满足电感值的精
度和稳定性要求。
装配工艺
采用适当的装配工艺，确保磁芯 与绕线的紧密结合，以提高电感
器的电气性能和稳定性。
检测与包装
检测方法
采用合适的检测方法，如电桥法、阻抗分析法等，对电感器的电 气性能进行检测。
《电感基本知识》ppt课件
目录
CONTENTS
• 电感的基本概念 • 电感的分类 • 电感的基本特性 • 电感的应用 • 电感的制作工艺 • 电感的未来发展
01
CHAPTER
电感的基本概念
电感的定义
总结词
电感是一种电子元件，能够存储磁场能量。
详细描述
电感通常由线圈绕在磁芯上制成，当电流通过线圈时，会在磁芯中产生磁场， 从而存储磁场能量。电感在电路中起到滤波、振荡、延迟和陷波等作用。
电感知识点总结归纳
电感知识点总结归纳电感是电路中常见的元件之一，它是利用电流在线圈周围产生的磁场来存储能量的器件。
在电路中，电感可以起到隔直通交的作用，也可以用来调节频率，滤波等功能。
下面对电感的基本知识点进行总结归纳。
一、电感的基本概念1. 电感的定义电感是指当通过一个线圈的电流变化时，线圈周围会产生一个磁场，这个磁场会导致线圈内产生电动势，从而存储电能的元件。
2. 电感的单位电感的单位是亨利（H），符号是L。
1H等于1秒内通过1安培的电流，产生1伏的电动势。
3. 电感的符号在电路图中，电感通常用一个卷绕线圈的图形表示，符号如下：4. 电感的公式电感的大小与线圈的结构和材料有关，一般的电感公式为：L = N^2 * μ0 * A / l其中，L为电感的大小，N为线圈的匝数，μ0是真空中的磁导率，A是线圈的截面积，l 是线圈的长度。
二、电感的特性1. 自感和互感当电流在一个线圈中流过时，线圈内部就会产生一个磁场，这个磁场会导致线圈内部产生电动势，称之为自感。
而当两个线圈靠近时，一个线圈的电流变化也会引起另一个线圈内部产生电动势，这种现象称之为互感。
2. 电感的能量存储电感存储的能量可以用下面的公式表示：W = 1/2 * L * I^2其中，W为存储的能量，L为电感的大小，I为通过电感的电流。
3. 电感的频率特性电感在电路中还有一个重要的特性就是对于交流电的特性。
在交流电路中，电感会通过对交流电的阻抗来改变电路中电流的大小和相位。
三、电感在电路中的应用1. 隔直通交电感在电路中最常见的用途就是起到隔直通交的作用。
在直流电路中，电感可以阻止电流急剧变化，起到平滑电流的作用；在交流电路中，电感可以通过对交流电的阻抗影响来改变电路中电流的大小和相位。
2. 电感的滤波作用电感在电路中还可以用来进行滤波，通过对交流电的阻抗影响，可以滤除特定频率的交流信号，起到滤波的作用。
3. 电感的频率调节和谐振电感在电路中还可以用来进行频率调节和谐振。
电感的基本知识
电感的基本知识
电感，又称为电感器或电感元件，是一种用来储存电磁能量的被动元件。
它由线圈或线圈组成，通常由绝缘电线绕成，并带有铁芯。
电感的基本知识包括以下几个方面：
1. 电感的定义：电感是指导线的螺线管状线圈中，由于通过的电流发生变化时，所产生的自感电动势。
2. 电感的单位：SI单位中，电感的单位是亨利（H）。
3. 自感电感和互感电感：根据电流变化的关系可以分为自感电感和互感电感。
自感电感是指电流变化时，线圈自身产生的感应电势，而互感电感是指线圈之间的相互作用所产生的感应电势。
4. 电感的作用：电感器在电路中可以用来调节电流大小和方向，储存电磁能量，滤波和隔离电路。
5. 电感的特性：电感器的特性主要包括电感值、电感的频率特性和失真。
6. 电感的计算：根据电感器的结构和材料，可以通过计算电感器的匝数、线圈长度、线径、层间间隔等参数来计算电感值。
7. 使用注意事项：在使用电感器时，需要注意避免超过电感器
的额定电流和电压，防止过热和烧坏。
总的来说，电感是一种储存电磁能量的被动元件，在电路中具有重要的应用。
电感知识点
电感知识点电感是电子工程中一个非常重要的概念，它在许多电路中都起着关键的作用。
以下是对电感知识点的详细解释：一、电感的定义电感，也被称为自感，是描述一个线圈或导体在变化的磁场中产生感应电动势或感生电压的量。
电感的大小与线圈的匝数、材料以及围绕它的磁场变化率有关。
二、电感的单位电感的单位是亨利（Henry），以美国物理学家约瑟夫·亨利命名。
三、电感的基本性质1、当穿过一个线圈的磁通量发生变化时，线圈中会产生感应电动势。
这个感应电动势的方向与磁通变化的方向相反，其大小取决于线圈的匝数、磁通变化率和线圈的电感。
2、电感具有阻止电流变化的特性。
这意味着当电流通过电感时，会产生一个反向的电动势，以抵抗电流的变化。
3、电感的值由其匝数、面积和材料的磁导率决定。
4、电感的另一个重要性质是它能够存储磁场能量。
当电流通过电感时，磁场被建立起来，并存储能量。
当电流变化时，这些存储的能量会释放出来。
四、电感的应用1、滤波器：利用电感的阻抗随着频率的增加而增加的特性，电感可以用于滤除电路中的高频噪声或干扰。
2、振荡器：由于电感可以阻止电流的变化，它可以与电容一起用于产生振荡信号。
3、变压器：利用电感的电磁感应原理，可以将一个电压转换为另一个电压，或实现电流的缩放。
4、传感器：某些类型的传感器利用电感来检测物理量，如压力、位移或速度。
5、电机和发电机：在电机和发电机中，电感与绕组中的电流相互作用产生转矩，从而驱动电机或产生电能。
6、无线充电：在无线充电系统中，电感用于传输能量，通过磁场耦合将电能从充电座传输到接收器。
五、电感的计算和设计设计电路时，电感的选择至关重要，因为电感的大小直接影响到电路的性能。
需要根据所需的阻抗、工作频率和允许的电流来选择合适的电感值。
在某些情况下，可能需要定制电感，以满足特定的电气性能需求。
六、电感的测量可以使用电感表来测量电感的值。
这些仪表通常使用交流信号源和测量装置来测量电感的阻抗。
物理中考知识点总结电感
物理中考知识点总结电感一、电感的基本概念1. 电感的定义电感是指导体内感应出电动势的能力，是一种电学性质。
通俗地说，电感就是物体在电磁场中感应电流的能力。
2. 电感的单位国际单位制中，电感的单位是亨利（H），记作H。
一亨利等于一秒钟内、通过产生一伏特电动势的电流为一安培的导体匝数。
3. 电感的符号电感在电路图中的符号是一个S形的线圈，两端分别连接电路的两点。
二、电感的计算1. 电感的计算公式电感的计算公式为：L = N^2 * μ * A / l其中，L代表电感，单位为亨利（H）；N代表线圈匝数；μ代表磁导率；A代表线圈面积；l代表线圈长度。
2. 电感的计算方法实际计算中，我们可以根据具体情况选择不同的计算方法。
例如，当已知匝数N、磁导率μ、线圈面积A和长度l时，可以直接代入公式进行计算。
当已知线圈内的磁场强度B和匝数N时，也可以利用公式L = NΦ/I进行计算。
另外，还可以通过改变线圈的形状、材质和匝数来调整电感的大小。
三、电感的特性1. 电感的大小与磁通量的关系电感的大小与磁通量的大小有直接关系。
当磁通量增加时，电感也会增加；反之，当磁通量减小时，电感也会减小。
2. 电感的大小与线圈参数的关系电感的大小与线圈的匝数、线圈面积和线圈长度有关，通常来说，线圈的匝数越多、面积越大、长度越长，电感的大小也会越大。
3. 电感的大小与交流电频率的关系在交流电路中，电感对电流的影响与频率有关。
通常情况下，随着频率的增加，电感对电流的影响会减弱。
四、电感的应用1. 电感在交流电路中的应用电感在交流电路中起到了滤波、隔直、稳压等作用。
例如，交流电源通过电感时，可以实现对直流成分的滤波，使输出电压更加稳定。
2. 电感在工业生产中的应用电感在工业生产中有着广泛的应用，例如，电感可用于电感加热炉、电感投屏等设备中，实现能量的转换和调节。
3. 电感在通信设备中的应用在通信设备中，电感也有着重要的应用，例如，电感可用于电路隔直、滤波等功能，保证通信信号的质量。
电感必须要知道的知识
一:常用电感主要参数1.电感量L电感量L 也称作自感系数,是表示电感组件自感应能力的一种物理量.当通过一个线圈磁通(即通过某一面积的磁力线数)发生变化时,线圈中便会产生电势,这是电磁感应现象.所产生的电势称感应电势,电势大小正比于磁通变化的速度和线圈匝数.当线圈中通过变化的电流时,线圈产生的磁通也要变化,磁通掠过线圈,线圈两端便产生感应电势,这便是自感应现象,自感电势的方向总是阻止电流变化的,犹如线圈具有惯性,这种电磁惯性的大小就用电感量L来表示.L的大小与线圈匝数,尺寸和导磁材料均有关,采用硅钢片或铁氧体作线圈铁芯,可以较小的匝数得到较大的电感量.L 的基本单位为H(亨)实际用得较多的单位为mH(毫亨)和uH(微亨) 1H=103mH=106uH2.感抗XL感抗XL 在电感组件参数表上一般查不到,与质量因子Q 等参数密切相关,在分析电路中也经常需要用到的,前已述及,由于电感线圈的自感电势总是阻止线圈中电流变化,故线圈对交流电有阻力作有,阻力大小就用感抗XL 来表示.XL 与线圈电感量L 和交流频率F 成正比,计算公式为:XL(Ω)=2πf(HZ)L(H)不难看出,线圈通过低频电流的XL 小,通过直流电时XL 为零,仅线圈的直流电阻起阻力作用,因电阻一般很小,所以近似短路.通过高频电流时XL 大,若L 也大,则近似开路.线圈的此种特性正好与电容相反,所以利用电感组件和电容就可以组成各种高频,中频,和低频滤波器,以及调谐回路选频回路和阻流圈电路等等3.品质因子Q这是表示电感线圈质量的参数,亦称作Q 值和优值.线圈在一定频率的交流电压下工作时,其感抗XL 和等效损耗电阻之比即为Q 值,表示如:Q=2πL/R.由此可见,线圈的感抗越大,损耗电阻越小,其Q 值就越高.值得注意的是,损耗电阻在频率F 较低时可视作基本上以线圈直流电阻为主,当F较高时,因线圈骨架及浸渍物的介质损耗,铁芯及屏蔽罩损耗.导线高频趋肤效应损耗等影响较明显,R 就应包括各种损耗在内的等效损耗电阻,不能反计直流电阻。
电感基本知识课件
REPORTING
绕线工艺
绕线材料选择
根据电感的应用需求，选 择合适的绕线材料，如铜 线、镍线等。
绕线密度与排列
确定绕线的密度和排列方 式，以满足电感性能要求 。
绕线张力控制
保持绕线过程中的张力稳 定，以确保线圈的一致性 。
磁芯粉末制作工艺
磁性材料选择
选用具有高磁导率、低损耗的磁 性材料，如铁氧体、钕铁硼等。
在安装电感时，需要确保电感的引脚不受机械应力或过大的弯曲，以免 导致电感损坏或性能下降。
在使用电感时，需要注意避免过电流或过电压的情况，以免造成电感发 热或磁芯饱和等问题。同时，还需要注意电感的散热问题，确保其在正
常工作温度下运行。
在焊接电感时，需要使用合适的焊接温度和时间，以免造成电感的损坏 或性能下降。同时，需要注意焊接时不要将电感的引脚扭曲或弯曲，以 免导致其机械应力过大而损坏。
电感基本知识课件
REPORTING
• 电感的基本概念 • 电感的种类 • 电感的特性 • 电感的应用 • 电感的制作工艺 • 电感的选择与使用
目录
PART 01
电感的基本概念
REPORTING
电感的定义
总结词
电感是线圈在磁场中产生的感应电动势或电流的物理量。
详细描述
电感是线圈在磁场中产生的感应电动势或电流的物理量，通常用符号L表示。当 线圈中的电流发生变化时，会在线圈中产生感应电动势，阻碍电流的变化。
VS
详细描述
电感在电源滤波中起到关键作用，通过在 电源输入端加入电感器，可以吸收和抑制 电源线上的高频噪声和干扰信号，从而保 证电源的稳定性和可靠性。这种应用在各 种电子设备和系统中广泛存在，如计算机 、通信设备、家电等。
电感的基本知识
电感的基本知识目录一、电感的基本概念 (2)1.1 电感的定义 (3)1.2 电感的性质 (3)二、电感的分类 (4)2.1 线圈电感 (5)2.2 振荡电感 (6)2.3 负载电感 (7)三、电感器的基本参数 (8)四、电感的应用 (9)4.1 电源滤波 (9)4.2 信号处理 (11)4.3 滤波器设计 (12)4.4 多谐振荡器 (13)五、电感的测量方法 (14)5.1 直流电阻测量 (15)5.2 动态电阻测量 (16)5.3 磁饱和测量 (17)六、电感器的选用与代换 (18)6.1 选用原则 (19)6.2 代换指南 (21)七、电感的发展趋势与新技术 (21)7.1 新材料的研究与应用 (23)7.2 制程技术的进步 (24)7.3 智能化发展 (25)八、电感的注意事项 (26)8.1 使用环境要求 (27)8.2 安全操作规范 (28)8.3 常见故障及解决方法 (29)一、电感的基本概念作为一种关键的电子元件，在电子设备中发挥着至关重要的作用。
它是一种利用电磁感应原理工作的被动元件，具有储存能量并在电路中传递能量的功能。
电感的基本结构由导线绕制而成的线圈构成，这些线圈在电流通过时会产生磁场。
这个磁场不仅能够储存能量，还能对电流产生阻尼作用，从而调节电路中的电流和电压。
电感的主要特性之一是它能使电能转化为磁能，并在适当的时候再转化回电能。
这种储能与释放能量的过程使得电感在众多电子设备中的应用变得极为广泛，如电源滤波、信号处理、振荡电路等多个方面。
电感的阻抗与频率成正比，这意味着电感对不同频率的信号有着不同的响应特性，因此在调谐电路、耦合电路等方面也发挥着重要作用。
在电路分析中，电感通常被视为一种储能元件，其阻抗与频率的关系对于理解和分析高频电路尤为重要。
由于电感在电路中产生的磁场会与其他元件相互作用，因此在电磁兼容性设计中也需充分考虑电感的影响。
电感作为电子元件家族中的一员，以其独特的物理特性和广泛的应用场景，在现代电子系统中占据了不可或缺的地位。
电子基础知识-电感
01 电感的基本原理电感器又称扼流器、电抗器、动态电抗器。
电感、电容和电阻是电子学三大基本无源器件，电感的功能就是以磁场能的形式储存电能量。
以圆柱型线圈为例，简单介绍下电感的基本原理：如上图所示，当恒定电流流过线圈时，根据右手螺旋定则，会形成一个图示方向的静磁场。
而电感中流过交变电流，产生的磁场就是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流：电流变大时，磁场变强，磁场变化的方向与原磁场方向相同，根据左手螺旋定则，产生的感应电流与原电流方向相反，电感电流减小；电流变小时，磁场变弱，磁场变化的方向与原磁场方向相反，根据左手螺旋定则，产生的感应电流与原电流方向相同，电感电流变大。
以上就是楞次定律，最终效果就是电感会阻碍流过的电流产生变化，就是电感对交变电流呈高阻抗。
同样的电感，电流变化率越高，产生的感应电流越大，那么电感呈现的阻抗就越高；如果同样的电流变化率，不同的电感，如果产生的感应电流越大，那么电感呈现的阻抗就越高。
所以，电感的阻抗与两个因素有关：一是频率；二是电感的固有属性，也就电感的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的大小与线圈的大小及内芯的材料有关。
实际电感的特性不仅仅有电感的作用，还有其他因素，如：(1)绕制线圈的导线不是理想导体，存在一定的电阻；(2)电感的磁芯存在一定的热损耗；(3)电感内部的导体之间存在着分布电容。
因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。
根据等效模型，可以定义实际电感的两个重要参数。
(1)自谐振频率由于Cp的存在，与L一起构成了一个谐振电路，其谐振频率便是电感的自谐振频率。
在自谐振频率前，电感的阻抗随着频率增加而变大；在自谐振频率后，电感的阻抗随着频率增加而变小，就呈现容性。
(2)品质因素也就是电感的Q值，电感储存功率与损耗功率的比，Q值越高，电感的损耗越低，和电感的直流阻抗直接相关的参数。
电感的知识点总结
电感的知识点总结知识点总结：一、电感的基本原理电感是利用线圈内的磁场储存能量的一种组件，它的基本原理是根据楞安定的法则，当一个电流通过一根导线时，会在导线周围产生一个磁场。
磁场的大小和方向与电流的大小和方向相关，这也就是说电流激励产生磁场，反过来磁场对电流激励也产生反作用。
根据这个原理，当电流通过线圈时，会在线圈内产生一个磁场，而当外部磁场变化时，会在线圈中产生感应电动势，从而抵消外部磁场的变化。
电感的单位为亨利(H)。
二、电感的分类1. 固定电感：固定电感是一种固定参数的电感，它的电感值是不变的。
2. 可变电感：可变电感是一种可以调整电感值的电感，通过改变线圈的结构或者磁芯的位置，可以改变电感的大小。
三、电感的应用1. 变压器：变压器是一种利用电感原理来调节电压的设备。
它通常由两个或多个线圈绕制而成，通过电感感应的原理来改变输入输出的电压。
2. 滤波器：电感在滤波器中也有着重要的应用。
通过电感和电容的组合，在电路中可以实现对特定频率的信号进行滤波处理。
3. 调谐电路：电感也可以用于调谐电路，它能够根据变化的频率来改变电路的电感值，从而实现对特定频率的信号进行调谐。
四、电感的特性1. 阻碍电流变化：电感可以阻碍电流的变化，当电流通过电感时，电感会产生磁场，进而储存电能，当电流变化时，磁场发生变化，从而产生感应电动势，阻碍电流的变化。
2. 对直流电流阻抗很大：电感对直流电流的阻抗很大，即在直流电路中，电感可以视为开路。
3. 对交流电流阻抗很小：电感对交流电流的阻抗很小，并且随着频率的增加，电感的阻抗也随之增加。
五、电感的制作和材料1. 线圈：电感的基本组成单元是线圈，线圈由绝缘导线绕制而成，绕制方式包括螺绕式、层式、环式等。
2. 磁芯：磁芯是电感的另一重要组成部分，它可以提高电感的效果，通常的磁芯材料有氧化铁、铁氧体、铁氧体陶瓷等。
六、电感的维护与保养1. 防止振动：电感在使用时需要防止振动，因为振动可能会导致线圈之间的短路或者开路，从而影响电感的正常工作。
电感基础知识
电感电感（inductance of an ideal inductor）是闭合回路的一种属性。
当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。
目录1电感简介1.1 自感1.2 互感2基本结构3电感特性4电感极值5电感作用6常见种类6.1 小型固定电感器6.2 可调电感器6.3 阻流电感器7主要分类7.1 按结构分类7.2 按工作频率分类7.3 按用途分类8主要参数8.1 电感量8.2 允许偏差8.3 品质因数8.4 分布电容8.5 额定电流9计算公式10电感单位11电感的作用1电感简介电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，电感（图1）会出现电动势来抵抗电流的改变。
这种电感称为自感（self-inductance），是闭合回路自己本身的属性。
假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。
自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
2基本结构电感可由电导材料盘绕磁芯制成，典型的如铜线，电感（图2）也可把磁芯去掉或者用铁磁性材料代替。
比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。
电感有很多种，大多以外层瓷釉线圈（enamel coated wire ）环绕铁素体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁素体内。
电感的基础知识
由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量， 它是电感线圈惯性的量度而与外加电流无关。
二 电感线圈与变压器
二 电感的特性参数
电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，
电感量一般不专门标注在线圈上，而以特定的名称标注。 感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f 的关系为XL=2πfL 品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即： Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质 损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十 到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。 分布电容
贴片绕线电感
贴片叠层电感
功率电感 电感量：1NH～20MH 带屏蔽、不带屏蔽 尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；
RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105； 个别示意图：
贴片功率电感
屏蔽式功率电感
电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。 可见，线圈电感量越大，流过越大，储存的电能也就越多。 电感在电路最常见的作用就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通 交流”的本领，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波 电路，那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交 流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。 LC滤波电路 在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近 一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。另外，线路板还大量采用 “蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电感滤பைடு நூலகம்电路
在大电流的整流滤波电路中常常会用到容量很大的滤波电容，这 是因为负载内阻很小，若采用小容量的滤波电容其放电时间极短而起不 到滤波的作用。若采用大容量的电容虽然能起到滤波作用，但由于充放 电电流极大，同时会对整流二极管产生很大的冲击电流。因此在这种情 况下采用电感滤波是很好的办法。由于电感线圈的电感量要足够大，应 该采用有铁心的线圈，线径要足够粗以承载大电流。 电感滤波电路工作原理 当流过电感的电流变化时，电感线圈中产生的感生电动势将阻止 电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动 势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能 存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方 向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。 因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑， 而且整流二极管的导通角增大。
降压式DC／DC变换器的基本工作原理是：开关管导通时，FIN电 压经开关管S、D极、储能电感L和电容C构成回路，充电电流不但在C 两端建立直流电压，而且在储能电感L上产生左正、右负的电动势；开 关管截止期间，由于储能电感L中的电流不能突变，所以，L通过自感 产生右正、左负的脉冲电压。于是，L右端正的电压→滤波电容C一续 流二极管VD→L左端构成放电回路，放电电流继续在C两端建立直流电 压，C两端获得的直流电压为负载供电。因此，降压式DC／DC变换器 产生的输出电压不但波纹小，而且开关管的反峰电压低。
电感的工艺制成
积层贴片式电感器的制作工艺流程介绍 积层芯片电感制程介绍 积层芯片电感/磁珠的制程可分为三种，分别是：半湿式-印刷 积层法、湿式、干式-生胚积层法。 半湿式的生产方式其主要是在生胚薄片，以交叉厚膜网印的 方式将内导线及材料的油墨印制成内部线圈的结构，在经积层、 压合、切割、共烧等程序制成电感器，其制程如图一。此一制程 的关键在于低温烧结低介电常数材料的粉体配方、生胚薄片与印 刷油墨的制作与两者的性质、网版图案设计与网印条件设定、组 件脱脂与共烧的温度曲线、端电极与电镀参数设定、组件测试。 湿式制程的流程与半湿式相当的类似，两者唯一的差别在于 上下基板的制作方式，湿式法为利用印刷方式制作基板，而半湿 式是利用生胚薄片。
贴片电感器是一中小型化的电感器，采用贴片元器件的结 构形式，具有无脚化的特点。
铁芯与磁芯的区别是工作频率的不同，工作频率低的称谓铁芯， 工作频率高的称为磁芯，例如用于50Hz交流市电频率电路中为铁芯， 收音电路磁棒线圈中的磁棒为磁芯，其工作频率高达上千Hz。磁芯根 据工作频率的高低不同，还有低频磁芯和高频磁芯之分。
当分析电感在线路中的工作状况或者绘制电压电流波形图时，不妨 考虑下面几个特点： 1. 当电感L中有电流I流过时，电感储存的能量为： E＝0.5×L×I2 (1) 2. 在一个开关周期中，电感电流的变化(纹波电流峰峰值)与电感两端电压 的关系为： V＝(L×di)/dt (2) ，由此可看出，纹波电流的大小跟电感值 有关。 3. 就像电容有充、放电电流一样，电感器也有充、放电电压过程。电容 上的电压与电流的积分(安· 秒)成正比，电感上的电流与电压的积分(伏· 秒) 成正比。只要电感电压变化，电流变化率di/dt也将变化；正向电压使电流 线性上升，反向电压使电流线性下降。
就技术延伸性分析，干式制程除了生产芯片电感等积层组件外，尚 可生产积层芯片复合组件，虽然湿式制程与半干式制程同样也可用来生 产积层芯片复合组件，但若考虑产品的良率，则以干式制程为最佳的选 择。
制程 项次 投资成本 单位生产成本 制程困难度
湿式 低 低 低
半湿式 中 中 中
干式 高 高 高
技术延伸性
如图1：开关电源中的电感电流
纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一 般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电 感的电流峰值比电源输出电流大5%~15%。
计算出正确的电感值对选用合适的电感和输出电容以获得最小的输 出电压纹波而言非常重要。 从图1可以看出，流过开关电源电感器的电流由交流和直流两种分量 组成，因为交流分量具有较高的频率，所以它会通过输出电容流入地， 产生相应的输出纹波电压dv=di×RESR。这个纹波电压应尽可能低，以免 影响电源系统的正常操作，一般要求峰峰值为10mV~500mV。
