T91焊接工艺
T91 材质焊接工艺
材质
SA213 T91 43260厚度50.8*6.6牌号规格烘干要求ER90S-B9φ2.4
除油锈E9015-B9φ3.2依据包装说明
层次直径(mm)焊接电流(A)电弧电压(V)焊接速度(mm/min)
点φ2.490-11013-15/1φ2.490-11013-1590-130
2φ3.2100-12020-22100-140
焊接位置焊接方法焊接极性
全GTAW 直正
全GTAW 直正
全SMAW 直反
外观依据蒸汽锅炉安全监察规程,无标准缺陷
射线%
超声波%
着色%
工艺评定编号
备注焊工项目
焊缝尺寸要求 2 氩弧焊打底时背面充氩保护。
第一层焊接焊缝融敷金属不少于3mm。
1 焊前坡口及两侧除油锈。
3 焊前预热200℃。
焊接时层间温度200-300℃。
4 焊后300-350℃后热,保温2小时。
5 进行焊后热处理。
焊接完成24小时后100%,JB/T4730-2005,II级合格。
AWS-T91-0701GTAW-III-6G-3/57-02 和SMAW-III-6G(K)-3/57-F3J 焊接工艺卡焊接材料检查要求焊接规范参数位置方法极性。
T91焊接工艺导则
T91/P91钢焊接工艺导则关于颁发《T9l/P91钢焊接工艺导则》的通知电源质[2002]100号各省(市、区)电力公司:近几年来引进机组主蒸汽管道及再热热段管道普遍采用了P91钢,国内300MW及以上机组也普遍开始采用了这种钢材。
为了指导施工,保证火力发电设备安装、检修的焊接工程质量,我部以国家电力公司原火电建设部颁发的T91/P91钢焊接工艺暂行规定为版本,结合近年来的实践经验进行了修订,定名为《T91/P91钢焊接工艺导则》。
现予以颁发,请各单位遵照执行。
附件:T91/P91钢焊接工艺导则国家电力公司电源建设部二00二年十月三十日1.制订依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制订的“T91/P91钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行修订。
2.适用范围2.1 本导则适用于火力发电设备,以T91/P91钢管及与其它钢种相连接的各类焊接接头的制作、安装、检修工程的焊接工作。
2.2 适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3.总则3.1 T91/P91钢的焊接工艺评定,应遵守SD340—89《火力发电厂焊接工艺评定规程》的规定,并以工艺评定为基础确定焊接工艺,编制作业指导书。
3.2 焊接T91/P91钢焊工技术能力的验证,应按DL/T679—1999《焊工技术考核规程》的规定考核,取得合格证书后,方可参加焊接工作。
3.3焊接接头质量检验应遵照DL/T820-2002和DL/T821—2002两本检验规程的规定进行,其质量标准应符合DL5007—92规定。
3.4对国外引进设备的T91/P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工业焊接相关规程和本导则规定。
3.5焊接T91/P91钢的场所其环境温度和条件以及防护设施应符合DL5007—92的规定。
T91焊接工艺指导

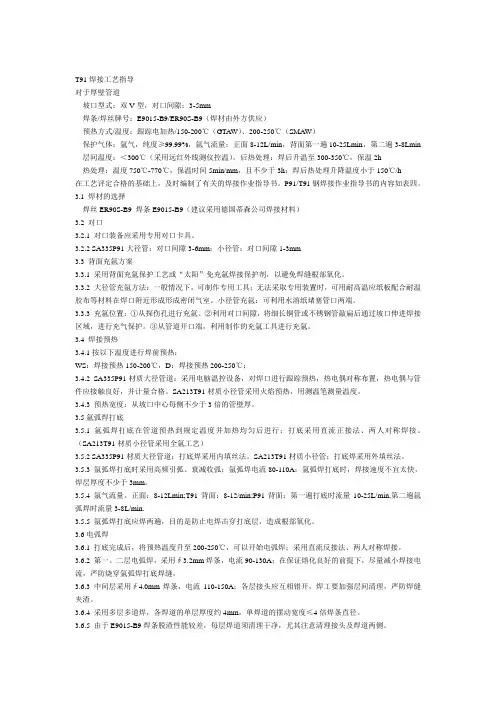

T91焊接工艺指导对于厚壁管道坡口型式:双V型,对口间隙:3-5mm焊条/焊丝牌号:E9015-B9/ER90S-B9(焊材由外方供应)预热方式/温度:跟踪电加热/150-200℃(GTAW)、200-250℃(SMAW)保护气体:氩气,纯度≥99.99%,氩气流量:正面8-12L/min,背面第一遍10-25Lmin,第二遍3-8Lmin 层间温度:<300℃(采用远红外线测仪控温),后热处理:焊后升温至300-350℃,保温2h热处理:温度750℃-770℃,保温时间5min/mm,且不少于3h;焊后热处理升降温度小于150℃/h在工艺评定合格的基础上,及时编制了有关的焊接作业指导书。
P91/T91钢焊接作业指导书的内容如表四。
3.1 焊材的选择焊丝ER90S-B9 焊条E9015-B9(建议采用德国蒂森公司焊接材料)3.2 对口3.2.1 对口装备应采用专用对口卡具。
3.2.2 SA335P91大径管:对口间隙3-6mm;小径管:对口间隙1-3mm3.3 背面充氩方案3.3.1 采用背面充氩保护工艺或“太阳”免充氩焊接保护剂,以避免焊缝根部氧化。
3.3.2 大径管充氩方法:一般情况下,可制作专用工具;无法采取专用装置时,可用耐高温应纸板配合耐温胶布等材料在焊口附近形成形成密闭气室。
小径管充氩:可利用水溶纸堵塞管口两端。
3.3.3 充氩位置:①从探伤孔进行充氩。
②利用对口间隙,将细长铜管或不锈钢管敲扁后通过坡口伸进焊接区域,进行充气保护。
③从管道开口端,利用制作的充氩工具进行充氩。
3.4 焊接预热3.4.1按以下温度进行焊前预热:WS:焊接预热150-200℃,D:焊接预热200-250℃;3.4.2 SA335P91材质大径管道:采用电脑温控设备,对焊口进行跟踪预热,热电偶对称布置,热电偶与管件应接触良好,并计量合格。
SA213T91材质小径管采用火焰预热,用测温笔测量温度。
3.4.3 预热宽度:从坡口中心每侧不少于3倍的管壁厚。
T91P91钢焊接工艺导则[1]
T91/P91钢焊接工艺导则关于颁发《T9l/P91钢焊接工艺导则》的通知电源质[2002]100号各省(市、区)电力公司:近几年来引进机组主蒸汽管道及再热热段管道普遍采用了P91钢,国内300MW及以上机组也普遍开始采用了这种钢材。
为了指导施工,保证火力发电设备安装、检修的焊接工程质量,我部以国家电力公司原火电建设部颁发的T91/P91钢焊接工艺暂行规定为版本,结合近年来的实践经验进行了修订,定名为《T91/P91钢焊接工艺导则》。
现予以颁发,请各单位遵照执行。
附件:T91/P91钢焊接工艺导则国家电力公司电源建设部二00二年十月三十日1.制订依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制订的“T91/P91钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行修订。
2.适用范围2.1 本导则适用于火力发电设备,以T91/P91钢管及与其它钢种相连接的各类焊接接头的制作、安装、检修工程的焊接工作。
2.2 适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3.总则3.1 T91/P91钢的焊接工艺评定,应遵守SD340—89《火力发电厂焊接工艺评定规程》的规定,并以工艺评定为基础确定焊接工艺,编制作业指导书。
3.2 焊接T91/P91钢焊工技术能力的验证,应按DL/T679—1999《焊工技术考核规程》的规定考核,取得合格证书后,方可参加焊接工作。
3.3焊接接头质量检验应遵照DL/T820-2002和DL/T821—2002两本检验规程的规定进行,其质量标准应符合DL5007—92规定。
3.4对国外引进设备的T91/P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工业焊接相关规程和本导则规定。
3.5焊接T91/P91钢的场所其环境温度和条件以及防护设施应符合DL5007—92的规定。
T91(P91)钢焊接工艺导则
T9l /P9l 钢焊接工艺导则关于颁发《T9l/P91 钢焊接工艺导则》的通知电源质[2002]100号各省(市、区)电力公司:P91 钢,国内近几年来引进机组主蒸汽管道及再热热段管道普遍采用了300MW 及以上机组也普遍开始采用了这种钢材。
为了指导施工,保证火力发电设备安装、检修的焊接工程质量,我部以国家电力公司原火电建设部颁发的T91/ P91钢焊接工艺暂行规定为版本,结合近年来的实践经验进行了修订,定名为T91 /P91 钢焊接工艺导则》。
现予以颁发,请各单位遵照执行。
附件:T91 / P91钢焊接工艺导则国家电力公司电源建设部OO 二年十月三十日1 、制订依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制订的“ T91/P91 钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行修订。
2、适用范围2.1 本导则适用于火力发电设备,以T91 /P91 钢管及与其它钢种相连接的各类焊接接头的制作、安装、检修工程的焊接工作。
2.2 适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3.总则3. 1 T91 /P91钢的焊接工艺评定,应遵守SD340—89《火力发电厂焊接工艺评定规程》的规定,并以工艺评定为基础确定焊接工艺,编制作业批导书。
3. 2 焊接T91 /P91钢焊工技术能力的验证,应按DL/T679—1999《焊工技术考核规程》的规定考核,取得合格证书后,方可参加焊接工作。
3. 3 焊接接头质量检验应遵照DL /T820—2002和DL /T821 —2002两本检验规程的规定进行,其质量标准应符合DL5007—92规定。
3. 4对国外引进设备的T91 /P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工业焊接相关规程和本导则规定。
3.5 焊接T91/P91 钢的场所其环境温度和条件以及防护设施应符合DL5007—92 的规定。
(完整版)T91焊接工艺
T91焊接工艺1 T91/P91钢的焊接性能分析1.1 T91/P91钢的组织为马氏体,供货状态一般为正火+回火,属于高合金钢,焊接性较差,易出现冷裂纹、焊接接头脆化、HAZ区软化等问题,必须严格按照工艺规程,方可获得满意的焊接接头。
1.2 应该严格控制焊接和热处理温度,采用较小的参数焊接是应该注意的重点。
1.3 热处理理想保温时间适当延长,有利于焊接接头常温冲击韧度的提高。
2 钢材和焊材该种钢材及其焊材部分国家牌号对照,见表1、表2。
3.1焊接设备选用带衰减的逆变式直流弧焊机3.2焊丝去除表面的油、垢及锈等污物,露出金属光泽焊条进过350℃烘熔1.5-2h,置于80-100℃保温筒内,随用随取。
3.3坡口制备关键注意两点氢弧焊填充时预热温度取160-180℃,温度过高不利于焊工操作,易产生缺陷,还会加重根部氧化。
电弧填充时,道间温度控制在280-320℃之间,因为第一,从工艺上讲,为防止产生热裂纹和减少区的粗晶脆化,需选择小参数,以减少高温停留时间,但采用小参数,焊缝冷却速度快,容易产生淬硬组织而导致冷裂纹、这是个矛盾。
T91/P91钢的MS点转变温度大约在380℃左右,预热温度选在280-320℃,即MS点温度附近,既能保证高温停留时间短,又能使马氏体转变时冷速缓慢,并形成自回火马氏体,解决了既要采用小参数,又不能让焊接冷速太快的矛盾。
第二,从手工操作上讲,该种钢的焊条在300℃左右的预热温度下,有最佳操作性能,熔滴过渡及铁水流动性和飞溅都明显改变。
4. TIG打底焊4.1 为防止T91/P91钢焊缝根部氧化,焊前在管内冲氩保护。
冲氩保护范围以坡口轴向中心为基础,各侧各250-300mm处贴上两层可溶纸(可用报纸代替)。
用浆糊粘住,做成密封气室。
利用细钢管把头敲扁插入焊缝内(有探伤孔控的管道可从探伤孔充氩),大管流量为20-30L/min,小管流量一般为10-15L/min,冲氩时,当感觉氩气从焊缝间隙轻微返出时(也可用打火机是否熄灭来判断)。
T91钢的焊接工艺
济截面钢材,广泛用于制造结构件和机械零件,如石油 钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚 手架等。用钢管制造环形零件,可提高材
料利用率,简化制造工序,节约材料和加工工时,如滚 动轴承套圈、千斤顶套等,目前已广泛用钢管来制造。 钢管还是各种常规武器不可缺少的材料,
枪管、炮筒等都要钢管来制造。钢管按横截面积形状的 不同可分为圆管和异型管。由于在周长相等的条件下, 圆面积最大,用圆形管可以输送更多的流
度冷却 5 T91钢在广东省内火电厂应用实例 广东省电 力局第一焊接培训中心曾作过Φ42 mm×5mm的T91小 径管对接的焊接
工艺评定。采取的预热温度为200℃,焊后冷却到150℃, 保温1h后进行回火,回火温度为750~780℃,保温1h, 升降温速度均小于5
℃/min。焊后对试样进行外观检查、断口检查、无损检 测、拉伸和弯曲试验,结果均合格,这也说明上述焊接 工艺是行之有效的。 上述焊接工艺
德国规定预热温度为180~250℃,美国CE公司规定预热 温度为120~205℃。 4.2 层间温度的选择 层间温度不 得低于预热温度下
限,但如同预热温度的选取一样,层间温度也不能过高。 T91焊接时层间温度一般控制在200பைடு நூலகம்300℃。法国规定: 层间温度不超过300℃。
美国规定:层间温度可位于170~230℃之间。 4.3 焊后 热处理起始温度的选择 T91要求焊后冷却到低于Ms点以 下并保持一定时间再
730~780℃。 T91焊后回火恒温时间不少于1 h,才能保 证其组织完全转变为回火马氏体。 为了降低T91钢焊接 接头的残余应力,必
须控制其冷却速度小于5 ℃/min。T91钢的焊接工艺可用 图3表示。 ①预热200~250 ℃;②焊接,层间温度 200~300 ℃;
HR3C与T91钢焊接工艺及接头组织与性能毕业设计
HR3C与T91钢焊接工艺及接头组织与性能毕业设计一、绪论HR3C与T91钢分别属于奥氏体不锈钢和铬钼合金钢,在工业生产中具有广泛的应用。
HR3C钢是一种抗氧化性能优异的高合金不锈钢,通常用于制造高温锅炉、加热炉和高温容器等。
T91钢是一种低合金高强度钢,常用于制造中高温压力管道和锅炉组件等。
随着工业发展的需求,HR3C与T91钢的焊接工艺及接头组织与性能研究逐渐成为一个重要课题。
如何选择适当的焊接工艺,获得良好的焊接接头组织和性能,对提高焊接质量和工件的使用寿命具有重要意义。
本文旨在通过实验研究HR3C与T91钢的焊接工艺及接头组织与性能,为相应工业应用提供参考依据。
二、HR3C与T91钢的焊接工艺研究1.焊接材料的选择HR3C钢属于高合金不锈钢,焊接时应选择相应的焊接材料,通常选择相同或类似成分的焊材,以保证接头的均匀性和稳定性。
T91钢是一种低合金高强度钢,焊接时通常选择相应的焊材,同时考虑到钢材的强韧性和耐磨性。
2.焊接工艺的优化针对HR3C与T91钢的不同特点,确定合适的焊接工艺参数,保证焊接接头的质量和性能。
常见的焊接方法包括电弧焊、气体保护焊、激光焊等,针对不同的工件和要求选择合适的焊接方式。
三、HR3C与T91钢的接头组织及性能研究1.接头组织的观察通过金相显微镜观察HR3C与T91钢的焊接接头组织,分析晶粒结构、相变及晶粒尺寸等特征,研究焊接过程中的组织演变规律。
2.接头性能的测试对焊接接头进行拉伸、弯曲、冲击等性能测试,评价接头的强度、塑性及韧性等性能指标,分析焊接接头在不同工况下的性能表现。
四、实验设计与方法1.材料准备准备HR3C与T91钢的相应试样,确保试样质量和尺寸符合要求。
2.焊接工艺根据实验要求,选择适当的焊接工艺参数,进行实验焊接。
3.接头组织与性能测试对焊接接头进行金相观察和性能测试,分析接头的微观组织特征和力学性能表现。
五、结论与展望通过实验研究HR3C与T91钢的焊接工艺及接头组织与性能,得出相关结论,并对未来可能的研究方向提出展望。
T91/P91钢焊接工艺
T91/P91钢焊接工艺T91/P91钢焊接工艺导则关于颁发《T9l/P91钢焊接工艺导则》的通知电源质[2002]100号各省(市、区)电力公司:近几年来引进机组主蒸汽管道及再热热段管道普遍采用了P91钢,国内300MW及以上机组也普遍开始采用了这种钢材。
为了指导施工,保证火力发电设备安装、检修的焊接工程质量,我部以国家电力公司原火电建设部颁发的T91/P91钢焊接工艺暂行规定为版本,结合近年来的实践经验进行了修订,定名为《T91/P91钢焊接工艺导则》。
现予以颁发,请各单位遵照执行。
附件:T91/P91钢焊接工艺导则国家电力公司电源建设部二○○二年十月三十日1.制订依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制订的“T91/P91钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行修订。
2.适用范围2.1 本导则适用于火力发电设备,以T91/P91钢管及与其它钢种相连接的各类焊接接头的制作、安装、检修工程的焊接工作。
2.2 适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3.总则3.1 T91/P91钢的焊接工艺评定,应遵守SD340—89《火力发电厂焊接工艺评定规程》的规定,并以工艺评定为基础确定焊接工艺,编制作业指导书。
3.2 焊接T91/P91钢焊工技术能力的验证,应按DL/T679—1999《焊工技术考核规程》的规定考核,取得合格证书后,方可参加焊接工作。
3.3 焊接接头质量检验应遵照DL/T820-2002和DL/T821—2002两本检验规程的规定进行,其质量标准应符合DL5007—92规定。
3.4 对国外引进设备的T91/P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工业焊接相关规程和本导则规定。
3.5 焊接T91/P91钢的场所其环境温度和条件以及防护设施应符合DL5007—92的规定。
T91/P91钢的焊接性及其焊接工艺
T91/P91钢的焊接性及其焊接工艺介绍了T9l/P91钢的研发过程,分析了该钢焊接性主要问题,探讨了该钢焊接工艺要点及其应用。
结果表明,T9l/P91新型钢种以其一系列优良的使用性能,在高参数火力发电机组高温管道上获得了广泛的应用。
该钢焊接性的主要问题是冷裂纹敏感性较强,以及一定的热裂纹倾向,同时也不可忽视接头性能的弱化(焊缝区韧性恶化和热影响区的软化);合理的焊接工艺是控制和改善该钢焊接性的重要技术手段。
焊接方法和焊接材料确定以后,获得优质接头的关键工艺措施是:焊前预热、控制层温,以及“及时有效”的焊后热处理等工艺。
不同的接头组合类型(同种钢或异种钢),不同规格尺寸的T91/P91钢管焊接,其匹配的焊接工艺各具特色;采用专用药芯焊丝填充TIG打底新工艺,将该钢种的焊接工艺推向一个新的发展阶段。
一、概述T91/P91钢以其良好的高温持久强度、热稳定性和高温抗蠕变能力等综合性能,在电站锅炉的过热器、再热器及主蒸汽管道上获得越来越广的应用。
虽然说T91/P91钢在我国使用和研究已有十多年的历史,一些单位在掌握该钢焊接工艺方面积累了一些经验,并且由国家电力公司电源建设部下发了《T91/P9l 钢焊接工艺导则》指导性文件,但在施工现场施焊时,该钢的焊接质量问题仍时有发生。
这表明,一方面是对该钢焊接性的理解不够深人;另一方面对配套焊接工艺关键技术的控制尚不到位。
换言之,对引进钢种及其焊接工艺的消化、吸收以及国产化工作仍须继续进行。
关于T91/P91钢焊接的研究文献逐年增多,电厂机组成功应用的范例无一不与其采用的焊接工艺密切相关。
由于接头的组合类型、管子的规格尺寸(直径和壁厚)不同,焊接所匹配的工艺各异,因而继续开展T9l/P91钢焊接性及其配套工艺的研究,对探寻工艺控制接头性能机理,以及创新工艺核心技术很有必要。
为此,本文特意将典型焊接工艺与该钢焊接性问题相联系,综合评述该钢焊接工艺的特点及其应用。
该项工作对推动T91/P91钢焊接工艺的进一步完善,提高锅炉使用寿命,具有积极的意义和参考价值。
T91焊接工艺
T91焊接工艺(一)1 T91/P91钢的焊接性能分析1.1 T91/P91钢的组织为马氏体,供货状态一般为正火+回火,属于高合金钢,焊接性较差,易出现冷裂纹、焊接接头脆化、HAZ区软化等问题,必须严格按照工艺规程,方可获得满意的焊接接头。
1.2 应该严格控制焊接和热处理温度,采用较小的参数焊接是应该注意的重点。
1.3 热处理理想保温时间适当延长,有利于焊接接头常温冲击韧度的提高。
2 钢材和焊材该种钢材及其焊材部分国家牌号对照,见表1、表2。
3.1 焊接设备选用带衰减的逆变式直流弧焊机3.2 焊丝去除表面的油、垢及锈等污物,露出金属光泽焊条进过350℃烘熔1.52h,置于80100℃保温筒内,随用随取。
3.3 坡口制备关键注意两点氢弧焊填充时预热温度取160180℃,温度过高不利于焊工操作,易产生缺陷,还会加重根部氧化。
电弧填充时,道间温度控制在280320℃之间,因为第一,从工艺上讲,为防止产生热裂纹和减少区的粗晶脆化,需选择小参数,以减少高温停留时间,但采用小参数,焊缝冷却速度快,容易产生淬硬组织而导致冷裂纹、这是个矛盾。
T91/P91钢的MS点转变温度大约在380℃左右,预热温度选在280320℃,即MS点温度附近,既能保证高温停留时间短,又能使马氏体转变时冷速缓慢,并形成自回火马氏体,解决了既要采用小参数,又不能让焊接冷速太快的矛盾。
第二,从手工操作上讲,该种钢的焊条在300℃左右的预热温度下,有最佳操作性能,熔滴过渡及铁水流动性和飞溅都明显改变。
4. TIG打底焊为防止T91/P91钢焊缝根部氧化,焊前在管内冲氩保护。
冲氩保护范围以坡口轴向中心为基础,各侧各250300mm处贴上两层可溶纸(可用报纸代替)。
用浆糊粘住,做成密封气室。
利用细钢管把头敲扁插入焊缝内(有探伤孔控的管道可从探伤孔充氩),大管流量为2030L/min,小管流量一般为1015L/min,冲氩时,当感觉氩气从焊缝间隙轻微返出时(也可用打火机是否熄灭来判断)。
T91 焊接工艺
T91/P91焊接新疆机电职业技术学院赵辉一、T91/P91的发展及其特点1.T91/P91的由来和发展1974年,美国能源部委托橡树岭国家实验室(ORNL)与燃烧工程公司(CE)联合研究用于液体金属快中子增值计划的钢材,开始在9Cr钢的基础上进行了改进工作,改进了的9Cr-Mo钢各个方面的性能都优于EM12和F12(X20CrMoV121),其在593℃下10万小时的蠕变断裂强度可达100Mpa。
1983-1984年,美国ASME将T91/P91纳入标准,表示为X10CrMoV91。
1987年,法国瓦鲁瑞克公司针对T91与EM12和F12三种钢材发表了评估报告,认为T91/P91具有明显的优点。
20世纪80年代末,德国也从F12转向T91/P91,并进一步发展焊接材料。
二十世纪八十年代后期, 1987年引进该钢种并在电厂应用。
二十世纪九十年代,我国陕西的蒲城、天津的杨柳青、四川的珞璜等电厂已经使用P91钢的蒸汽主管道。
进入二十一世纪后,宝钢对T91/P91钢材进行研发生产,目前国内T91/P91钢材性能已和进口钢材相当。
2.T91/P91钢材的特点T91 /P91钢被高参数火力发电机组广泛应用,是因为该钢种的使用性能具有以下优点:与不锈钢相比,该钢具有低的热膨胀系数和良好的导热性能;该钢具有较高的室温抗拉强度,σb最高可达770 MPa,而且塑性也较好;该钢的冲击韧度和材料脆性转变温度明显优于同类X20 和EMl2 钢;该钢具有更高的高温持久强度和许用应力,它在550 ℃高温经过105 h 运行后的高温持久强度是T22 钢的2 倍;在540 ℃~610 ℃内的许用应力明显高于T22 TP304H和X20钢;该钢具有良好的整管弯曲加工性能; 该钢的高温疲劳性能优于T22和TP304H 钢,高温抗氧化性能也远高于T22钢。
二、T91/P91的化学成分和力学性能1.T91/P91的化学成分化学成分的变化是导致金属力学性能改变的主导因素。
T91-12Cr1MoV异焊接工艺
T91/12Cr1MoV异种钢Ws/Ds焊接工艺(下)4、试验分析4.1焊接操作工艺4.1.1由于T91钢全金含量高,铁水发粘,打底时送一定要均匀,逸免产生根部焊缝未熔焊丝头。
铁水过渡最好采用自由过渡,收头时要特别注意填满弧坑后移向坡口边沿收弧,避免产生弧坑裂纹。
4.1.2电焊盖面第一道要尽可能减小焊接电流,防止根层由于焊接电流过大被击穿。
4.1.3采用薄焊道多层焊接可减小焊缝的热输入量,抑制焊缝晶粒过热,提高焊缝的机械性能,要切忌大电流,慢的操作习惯。
4.1.4层道间要清理仔细,避免产生夹渣打的缺陷,可用角向磨光机清理但要避免用整子过重敲击,以免产生裂纹。
4.2关于焊接热规范4.2.1 T91/12Cr1Mov小径鉴定的异种钢焊接对热裂纹的敏感性不大,但对冷裂纹的敏感性大。
其主要原因是T91钢的合金含量高,淬硬倾向大,在氩和拘束应力的作用下易产生冷裂纹。
对于T91/12Cr1Mov小径管的异种钢焊接避免冷裂经纬度的产生的主要措施应该是在保证焊条按要求烘干,焊前严格清理焊丝及焊件表面的油、锈,减少焊缝中氩的来源的基础采用合理的焊接线能量、加热规范降低焊接接头的残余应力,增加焊缝组织的稳定性,促合焊缝中氩的逸出,改善焊接接头的塑性和韧性。
4.2.2选择合理的焊接线能量增加焊接线能量可以使焊缝在冷却过程中800~500℃的冷却时间延长,有利于减缓组织应力和焊缝中氢的逸出,减少焊缝的裂纹倾向,但线能量过大会使热影响区增宽,使1100℃以上停留时间过长,且容易造成T91侧焊缝熔合线附近产生脱碳层,焊缝晶粒粗大,对焊接接头的塑性和韧性不利。
采用小线能量焊接,由于冷却快,过热区易产生粗大的马氏体组织,导致该区的塑性、控制合理的层间温度可避免这些缺陷的产生。
所以在施焊中应该尽量采用小线能量输入。
4.2.3选择合理的焊接热规范。
由于T91、12Cr1Mov钢都具有淬硬倾向,且T91钢的淬硬倾向还很大,所以焊前采取合适的预热温度、焊时保持一定层间温度可以合适地降低焊缝和热影响区的冷却速度,减少焊接接头的淬硬倾向,并可促使扩散氩逸出焊接区,有效地预防冷裂纹产生。
T91、P91钢焊接工艺导则
《T91/P91钢焊接工艺导则》1制定依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制定的“T91/P91钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行了修订。
2适用范围2.1本导则适用于电力发电设备,以T91/P91钢管及与其它钢种相连接的各类焊接接头的制作、安装、检查工程的焊接工作。
2.2适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3总结3.1T91/P91钢的焊接工艺评定,应遵守SD340-89《火力发电厂焊接工艺评定规程》(现为DL/T868-2004焊接工艺评定规程,下同,编者注)的规定并以确定焊接工艺,编制作业指导书。
3.2焊接T91/P91钢焊工技术能力的验证,应按DL/T679-1999《焊工技术考核规程》的规定考核,取得合格证后,方可参加焊接工作。
3.3焊接接头质量检验应遵照DL/T820-2002和DL/T821-2002两本检验规程室的规定进行,其质量标准应符合DL5007-92(现为DL/T869-2004火力发电厂焊接技术规程,下同。
编者注)规定。
3.4对国外引进设备的T91/P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工程焊接相关规定和本导则规定。
3.5焊接T91/P91钢的场所其环境温度和条件以及防护设施应符合DL5007-92的规定。
3.6实施T91/P91钢焊接工作应遵守国家和电力工业安全、防火、环保和施焊中其他相关条件的有关规定。
4焊接机具和焊接材料焊接T91/P91钢的焊接设备,应选用焊接特性良好、稳定可靠的逆变式或整流式焊机。
其容量应满足焊接规范参数的要求。
氩弧焊工器具4.2.1 氩弧焊枪选用气冷式4.2.2 氩气减压流量计应选择气压稳定、调节灵活的表计,其产品质量和特性应符合国家或部颁标准。
4.2.3 输送氩气的管线应选用质地柔软、耐磨和无裂痕的胶管,且无漏气现象。
T91/P91钢焊接工艺导则
T91/P91钢焊接工艺导则关于颁发《T9l/P91钢焊接工艺导则》的通知电源质[2002]100号各省(市、区)电力公司:近几年来引进机组主蒸汽管道及再热热段管道普遍采用了P91钢,国内300MW 及以上机组也普遍开始采用了这种钢材。
为了指导施工,保证火力发电设备安装、检修的焊接工程质量,我部以国家电力公司原火电建设部颁发的T91/P91钢焊接工艺暂行规定为版本,结合近年来的实践经验进行了修订,定名为《T91/P91钢焊接工艺导则》。
现予以颁发,请各单位遵照执行。
附件:T91/P91钢焊接工艺导则国家电力公司电源建设部二00二年十月三十日1.制订依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制订的“T91/P91钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行修订。
2.适用范围2.1 本导则适用于火力发电设备,以T91/P91钢管及与其它钢种相连接的各类焊接接头的制作、安装、检修工程的焊接工作。
2.2 适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3.总则3.1 T91/P91钢的焊接工艺评定,应遵守SD340—89《火力发电厂焊接工艺评定规程》的规定,并以工艺评定为基础确定焊接工艺,编制作业指导书。
3.2 焊接T91/P91钢焊工技术能力的验证,应按DL/T679—1999《焊工技术考核规程》的规定考核,取得合格证书后,方可参加焊接工作。
3.3 焊接接头质量检验应遵照DL/T820-2002和DL/T821—2002两本检验规程的规定进行,其质量标准应符合DL5007—92规定。
3.4 对国外引进设备的T91/P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工业焊接相关规程和本导则规定。
3.5 焊接T91/P91钢的场所其环境温度和条件以及防护设施应符合DL5007—92的规定。
T91与12Cr1MoVG异种钢焊接工艺的优化
T91与12Cr1MoVG异种钢焊接工艺的优化随着工业的发展,钢材在我们日常生活以及各行业中扮演着重要的角色。
而在钢材的制造过程中,焊接工艺是一个至关重要的环节。
本文将探讨T91钢与12Cr1MoVG异种钢的焊接工艺优化问题。
一、T91钢与12Cr1MoVG异种钢的特性分析T91钢是一种高温高压容器所需的钢材,具有优异的高温强度和耐腐蚀性能。
而12Cr1MoVG异种钢则主要用于石油化工领域,具有良好的耐高温、耐压和耐蚀性能。
两种材料在性能和组织结构上存在一定的差异。
二、T91与12Cr1MoVG异种钢焊接工艺存在的问题在焊接过程中,T91与12Cr1MoVG异种钢焊缝处的结构组织存在以下问题:1. 易产生硬化区:由于两种钢材的成分和硬度不同,焊接处容易出现硬化现象,使焊缝处的脆性增大。
2. 易产生晶间腐蚀:在焊接过程中,由于存在不匹配的晶格结构,焊缝处会容易受到腐蚀的影响,从而降低焊接接头的力学性能和耐蚀性能。
3. 容易出现裂纹:由于两种材料的热膨胀系数不同,焊接过程中容易产生应力集中现象,从而引发裂纹的产生。
三、T91与12Cr1MoVG异种钢焊接工艺的优化方法为了解决上述问题,可以采取以下优化方法:1. 选择合适的焊接材料:通过选择适合T91与12Cr1MoVG异种钢焊接的填充材料,可以降低焊缝处的硬化问题,并提高焊接接头的强度和韧性。
2. 控制焊接参数:合理控制焊接温度和焊接速度,避免焊接过程中产生过高的温度梯度,减少组织结构变化和应力集中的可能性。
3. 采用预热和后热处理:通过预热焊接区域,可以减少热应力的产生,降低裂纹的发生概率。
在焊接完成后,进行适当的后热处理,有助于改善焊接接头的力学性能和晶间腐蚀性能。
4. 加大焊接缝角度:增大焊接缝的角度,可以提高焊接接头的强度和耐腐蚀性能,减少裂纹的产生。
通过以上优化方法,可以明显改善T91与12Cr1MoVG异种钢焊接接头的质量,提高焊接接头的力学性能、耐蚀性能和可靠性。
T91管子焊口焊接工艺
T91管子焊口焊接工艺T91管子焊口焊接工艺要求很严格,管壁厚度小于6mm时采用全氩弧焊接,焊丝用日本神刚公司的TGS-9cb,如果用电焊盖面的话,焊条就用CM-9cb。
焊接前用可溶纸塞住管口两侧,离管口300mm左右,用可燃纸胶带将焊口封住,然后用气针向管内充氩。
预热至200~250℃,焊接完后需热处理,温度为750~775℃,用加热片处理。
由于T91合金元素含量很高,导致该材料可焊性很差:(1) T91含有Cr、Mo、V、Cb等强碳化物元素,焊接时焊缝从高温冷却时易产生淬硬性的马氏体组织,焊缝有很大冷、热裂倾向;(2) T91含有很多的合金元素,其熔融金属的流动性差,焊接时还产生较多的熔渣;(3)由于马氏体钢导热性差,焊接应力不能得到充分释放,焊后焊缝的残余应力很大.因此,T91钢焊接时,如焊接工艺选择不当,焊工操作不当,很容易产生焊接冷、热裂纹、夹渣等缺陷.为了得到优质的焊接接头,有必要从焊接工艺及参数、焊工操作技术等方面进行严格控制.焊接坡口采用V型坡口,尺寸见图1.焊前坡口及周围20 mm范围内清除水、油、锈等污物,并露出金属光泽,以严格控制扩散氢的含量.3.4 充氩保护为防止T91焊接时焊缝根部的氧化,TIG打底及盖面焊时管子内部都采用充氩保护.氩气纯度为99.99%,充氩保护流量控制在7~12 L/min范围内.3.5 预热温度和层间温度的控制T91钢材的淬硬性大大高于常用的铬钼钢,因此,该钢材焊接时,一方面必须严格控制扩散氢的含量,另一方面,需减缓焊接时焊缝的冷却速度,而焊前预热是控制扩散氢含量及减缓焊接时焊缝的冷却速度的最有效的措施,对T91小口径钢管焊接,焊前预热控制在150 ℃以上.为了充分保证下一道焊接前,上一道焊缝已转变为马氏体组织,以利下一道焊接时,能对上一道焊缝进行部分回火,达到改善马氏体组织的焊缝的性能,因此,我们严格限制层间温度在260 ℃以下.我们采用接触式测温计测量预热温度和层间温度,以达到严格控制温度的目的.托克托电厂一期工程 1号机组末级过热器管排 ,采用了SA2 13-T91钢制造。
T91、P91焊接工艺卡
T91、P91焊接工艺卡
预
热
焊前必须预热至250—300℃。
焊接
氩
弧
焊
焊接电源直流正接
焊丝CM-9ST(日)、C9MV-1G(德)、TIG-R71
手工
电弧
焊
焊条焊接电源烘干CM-9Cb(日)、
E1-9Mo-15(R707)
直流反接350℃左右烘干1小时焊条直径(mm) 2.0 2.5 3.2 4.0 5.0
焊接电流(A)75~100 100~130 135~180
焊后热处理温度730——780℃
壁厚≤12.5 12.5—25 25—37.5 37.5—50 50—75 75—100 恒温
时间
0.5h 1h 1.5h 2h 3h 4h
T91、P91在焊后热处理前,必须将焊接接头自然冷却至100-150℃以下,(在壁厚较大、有角焊缝存在及几何尺寸不好的情况下,冷却温度不要低于100℃),再进行热处理。
备注1、焊前必须严格清理焊件及其坡口表面的铁锈、油污、水等。
2、采用氩弧焊打底时,预热温度可按下限温度降低50℃。
3、施焊过程中,层间温度应不低于预热温度下限。
4、根部对口间隙一般为1.5--2.5mm之间。
5、热处理过程的升、降温速度规定如下:≤250×(25/δ)℃/h,且≤300℃/h降温过程中,温度在300℃以下可不控制
6、管子焊接过程中要进行充氩气保护。
T91P91钢的焊接工艺
分进行;同时,熔渣也不能均匀地覆盖在熔池和焊接区内,而失去应有的保护作用;另外,在冷却时熔渣凝固较早,使溶解在液态金属中的气体不易排出,而使焊缝表面形成麻点、“压铁水”等缺陷,严重时还会产生表面气孔。
(3)3号和4号焊剂的熔化温度和熔化温度区间处于合适的范围内,能够保证焊接具有良好的工艺性能。
焊接性能试验的结果表明,具有合理熔化特性范围的3号配方焊接工艺性能和力学性能最佳。
说明利用烧结焊剂的熔化特性确定配方是可行的。
4 结 论(1)根据烧结焊剂中各组分的性能特点,利用均匀设计的方法设计烧结焊剂的配方数量少,能够极大缩短试验时间,降低研究成本。
(2)利用烧结焊剂的熔化特性对焊接工艺性能的影响规律,可以缩小配方的选择范围,进一步优化配方。
(3)试验成功研制了适用于X70管线钢埋弧自动焊的烧结焊剂。
参考文献1 方开泰.均匀设计与均匀设计表.北京:科学出版社,1994:1~342 张子荣,时 炜.简明焊接材料选用手册.北京:机械工业出版社,2004:377~3803 Davis M L E,Bailey N.Properties of submerged arc fluxes-a foundamental study.Metal C onstruction,1982(3):202~2094 蒋友寰.埋弧焊焊剂的物理性能分析研究.焊接技术,1995(5):28~29(收稿日期 2005 09 14)作者简介: 许昌玲,1967年出生,工程师。
T91/P91钢的焊接工艺广东火电工程总公司焊接工程公司(广州市 510730) 王则灵摘要 主要介绍了T91/P91材料的特点以及其在焊接过程中容易出现的焊缝性能和H AZ性能的劣化问题,分析了T91/P91材料的焊接性,介绍了T91/P91的焊接工艺、热处理工艺以及在实际焊接施工过程中经常遇到的问题以及预防方法。
通过采取合适的预热温度、焊接工艺方法和焊后热处理工艺,可以解决T91/P91焊接过程中易出现的焊缝性能和H AZ性能的劣化问题,保证焊口的质量并使焊缝、熔合区及其热影响区能够获得较好的性能,满足其在火电厂中的高温运行要求。
T91P91焊接工艺导则共8页
T91/P91钢焊接工艺导则关于颁发《T9l/P91钢焊接工艺导则》的通知电源质[2019]100号各省(市、区)电力公司:近几年来引进机组主蒸汽管道及再热热段管道普遍采用了P91钢,国内300MW及以上机组也普遍开始采用了这种钢材。
为了指导施工,保证火力发电设备安装、检修的焊接工程质量,我部以国家电力公司原火电建设部颁发的T91/P91钢焊接工艺暂行规定为版本,结合近年来的实践经验进行了修订,定名为《T91/P91钢焊接工艺导则》。
现予以颁发,请各单位遵照执行。
附件:T91/P91钢焊接工艺导则国家电力公司电源建设部二00二年十月三十日1.制订依据本导则是根据电力工业焊接有关规程、规范、技术条件和相关资料,以国家电力公司火电建设部制订的“T91/P91钢管焊接工艺暂行规定”为版本,结合近年来积累的实践经验进行修订。
2.适用范围2.1 本导则适用于火力发电设备,以T91/P91钢管及与其它钢种相连接的各类焊接接头的制作、安装、检修工程的焊接工作。
2.2 适用于手工钨极氩弧焊和焊条电弧焊的焊接方法。
3.总则3.1 T91/P91钢的焊接工艺评定,应遵守SD340—89《火力发电厂焊接工艺评定规程》的规定,并以工艺评定为基础确定焊接工艺,编制作业指导书。
3.2 焊接T91/P91钢焊工技术能力的验证,应按DL/T679—2019《焊工技术考核规程》的规定考核,取得合格证书后,方可参加焊接工作。
3.3焊接接头质量检验应遵照DL/T820-2019和DL/T821—2019两本检验规程的规定进行,其质量标准应符合DL5007—92规定。
3.4对国外引进设备的T91/P91钢焊接工作,应按合同规定进行,如无规定时,其焊接工艺评定、焊工技术考核、焊接工程的技术规定和焊接质量检验等均应执行电力工业焊接相关规程和本导则规定。
3.5焊接T91/P91钢的场所其环境温度和条件以及防护设施应符合DL5007—92的规定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
T91焊接工艺
1 T91/P91钢的焊接性能分析
1.1 T91/P91钢的组织为马氏体,供货状态一般为正火+回火,属于高合金钢,焊接性较差,易出现冷裂纹、焊接接头脆化、HAZ区软化等问题,必须严格按照工艺规程,方可获得满意的焊接接头。
1.2 应该严格控制焊接和热处理温度,采用较小的参数焊接是应该注意的重点。
1.3 热处理理想保温时间适当延长,有利于焊接接头常温冲击韧度的提高。
2 钢材和焊材
该种钢材及其焊材部分国家牌号对照,见表1、表2。
3.1焊接设备选用带衰减的逆变式直流弧焊机
3.2焊丝去除表面的油、垢及锈等污物,露出金属光泽
焊条进过350℃烘熔1.5-2h,置于80-100℃保温筒内,随用随取。
3.3坡口制备关键注意两点
氢弧焊填充时预热温度取160-180℃,温度过高不利于焊工操作,易产生缺陷,还会加重根部氧化。
电弧填充时,道间温度控制在280-320℃之间,因为第一,从工艺上讲,为防止产生热裂纹和减少区的粗晶脆化,需选择小参数,以减少高温停留时间,但采用小参数,焊缝冷却速度快,容易产生淬硬组织而导致冷裂纹、这是个矛盾。
T91/P91钢的MS点转变温度大约在380℃左右,预热温度选在280-320℃,即MS点温度附近,既能保证高温停留时间短,又能使马氏体转变时冷速缓慢,并形成自回火马氏体,解决了既要采用小参数,又不能让焊接冷速太快的矛盾。
第二,从手工操作上讲,该种钢的焊条在300℃左右的预热温度下,有最佳操作性能,熔滴过渡及铁水流动性和飞溅都明显改变。
4. TIG打底焊
4.1 为防止T91/P91钢焊缝根部氧化,焊前在管内冲氩保护。
冲氩保护范围以
坡口轴向中心为基础,各侧各250-300mm处贴上两层可溶纸(可用报纸代替)。
用浆糊粘住,做成密封气室。
利用细钢管把头敲扁插入焊缝内(有探伤孔控的管道可从探伤孔充氩),大管流量为20-30L/min,小管流量一般为10-15L/min,冲氩时,当感觉氩气从焊缝间隙轻微返出时(也可用打火机是否熄灭来判断)。
用石棉条将焊口间隙堵住,此时将氩气流量减少1/3,流量过大会产生内凹的缺陷,焊一段石棉条拨开一段。
4.2 采用两层TIG 打底,通过减少热输入,可有效地降低根部焊缝氧化程度,保证打底质量。
4.3 操作上应该特别注意収弧质量,收弧时先将焊接电流衰减下来,填满弧坑后移向坡口边沿收弧,以防产生弧坑裂纹。
4.4 TIG 工艺参数见表3
4.5.1 SMAW 焊应注意道间温度的控制,采用小参数、多层多道焊。
其工艺参数见表4。
的3倍为宜。
严格控制焊接热输入,中间填充宜采用Φ3.2mm 的焊条,最
后两层使用Φ4.0mm 的焊条。
因为焊接热输入对焊缝冲击韧度有很大的影
响,切忌使用大参数。
每根焊条收弧都用衰减电流,待熔地填满后再收弧,
以防产生弧坑裂纹。
4.5.3 用角磨机或钢丝刷彻底清理道间焊渣及飞溅,特别是焊缝接头处和坡口
边缘处。
清理时不可用榔头、錾子过重敲击焊缝。
5 焊接及焊后热处理
5.1 图2为焊接过程中温度曲线示意图
图2 焊接过程中温度曲线示意图
热处理升温速度当δ<
25mm 时为220℃/h 1 δ≥25mm 时为150℃/h 。
降温速度当δ<25mm 时为150℃/h 1 δ≥25mm 时为100℃/h.
T
/
℃
5.2恒温时间(见表5)
(M)后,才能进行升温热处理。
5.22恒温时间按壁厚的不同在各范围内取值,壁薄的取下限,壁厚的取上限。
5.23上述恒温时间比一般资料的参数稍长,实验证明,恒温时间的适当延长,有利于
冲击韧度的明显提高,通过延长恒温时间可解决T91/P91锅炉焊接接头常温冲击韧度低的问题。
5.3回火温度
热处理为高温回火,最佳回火温度为760土10℃
6结论
该工艺参数用于热电厂主蒸汽管道、过热器和过负荷导管道的焊接,各项技术指标符合要求。
