中间继电器接线图及工作原理
DZY-215、DZJ-215中间继电器说明书_价格及接线图_工作原理
DZY-215、DZJ-215中间继电器
产品说明： 产品型号：DZY-215、DZJ-215中 间 继 电 器 ； 安装壳体：嵌入式插拔结构（板前/板后）； 产品类型：常规电磁式中间继电器(卓群公司生产的为静态集成电路型静 态 中 间 继 电 器 )； 触点形式：6闭2转换； 额定电压：AC380V，AC127V，AC/DC220V，AC/DC110V，AC/DC24V常用。
一个电压 110 110
工作绕组 48
100
2460123612规格（V）
220
110
48
24
12
阻值（Ω）
10300
2800
500
125
35
DZJ-200交流电压中间继电器线圈电阻值
规格（V）
380
220
127
110
100
60
36
12
阻值（Ω）
32000 10300
4100
2800
2400
810
300
380 220 220 127
额定电流 （A）
DZY —211 DZY
DZJ
DZJ
DZY DZJ
DZY —212
DZJ
DZY DZJ
DZY —213
DZJ
DZY DZJ
DZY —214
DZJ
DZY DZJ
DZY —215
DZJ
DZY DZJ
DZY —216
DZJ
DZY DZJ
DZY —217
DZJ
型
号
DZY-200 DZY-200X DZJ-200 DZJ-200X 6．功率消耗 继电器在额定值时功率消耗见表
继电器接触器控原理图
热继电器的符号
发热元件
FR
串联在主电路中
常闭触头
FR
串联在控制电路中
§8.2 基本控制环节
电机起动、停车（点动、连续运行、多地点 控制、顺序控制等）
电机正反转控制 行程控制 时间控制 速度控制
……
8.2.1 异步机的直接起动
A BC
一、点动控制
QS
C'
控
制
FU
KM
电
SB
路
KM
B'
主 电 路
KA FR
KM
控制 关系
SB SB：点动 SB2：连续运行
思考
以下控制1 SB2
KM FR
KM
SB
不能点动！
A BC
QS FU KMF
8.2.2 电机的正反转控制
SB1
正转
SBF
FR KMF
KMF SBR
KMR
FR
M 3~
KMR
KMR
操作过程： SBF
SB1
M 3~
动作过程
按下按钮（SB） 线圈（KM）通电 触头（KM）闭合 电机转动；
按钮松开
线圈（KM）断电
触头（KM）打开
电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M
3~
自保持
二、电动机连续运行
A BC QS
FU
C'
B' KM
停车 按钮
SB1
起动 按钮
KM SB2
KM 自保持
❖ 特点：结构紧凑，安装面积小，操作方便。 ❖ 用途：电源的引入开关；通断小电流电路；
(精品文档)继电器接触器控制演示文档
转换手柄
公共轴
静触片
QB
X3
D3
X2 X1
D2
D1 动触片
表示符号
盒式转换开关结
构示意图
HZ1. 0系列转换开关
3.熔断器 熔断器俗称保险丝, 是一种简单有
效的短路保护电器。熔断器中的熔体一 般是熔点很低的铅锡合金丝, 也可用截 面很细的铜丝制成。当电路发生短路时, 通过熔丝的电流很大, 将其烧断, 从而 切断电源, 保护电器设备。
设备主回路（指强电流电路）通或断, 是 一种电磁开关。
结构原理图如图:
4
2
7
3
6
5
1
.
符号: KM
线圈
主触点允许通
KM
过的电流大, 一般
在异步电动机的 常开(动合)触点 定子中使用；
KM
KM
辅助触点允许
通过的电流小, 一
常开主触点 常闭(动断)触点 般在控制电路中 使用。
.
2.继电器
是一种根据某种输入信号的变化, 接通或 断开控制电路, 实现控制目的的自动控制电器。
.
3. 目的和任务 实现机电传动系统的起动、调速、反转、
制动等运行性能的控制和保护, 从而实现生产 机械各种生产工艺的要求。
4. 继电器－接触器控制系统的优点
结构简单, 价格便宜, 能满足一般生产 工艺要求。
.
8.1 常用控制电器与执行电器
一、非自动控制电器 二、自动控制电器 三、主令电器 四、执行电器
作用: 防止因电源电压 的消失或降低引起机械设备 停止运行，当故障消失后， 在没有人工操作的情况下， 设备自动启动运行而可能造 成的机械或人身事故。
.
3）互锁保护: 保护一个电器通电时，另 一个电器不能通电，若需后者通电，则前者 必须先断电的一种保护。
继电器、熔断器、开关电器、主令电器幻灯片PPT
电压继电器
2．欠电压继电器 欠电压继电器用于电路的欠电压保护，其释放整定值为
电路额定电压的0.1～0.6倍。在额定电压工作时，衔铁可 靠吸合；当被保护电路电压降至欠电压继电器的释放整定 值时，衔铁释放，触头机构复位，控制接触器及时分断被 保护电路。
电压继电器
过电压继电器符号
欠电压继电器符号
3．零电压继电器 零电压继电器在额定电压下也吸合，当线圈电压达到额定电压的5%～
速度继电器
作用：根据速度的大小通断电路 结构：定子、转子和触头 原理：与异步电动机类似 参数：动作转速：>120rpm
复位转速：<100rpm
速度继电器
组成结构 工作原理 检测有无转速以及转速的方向
Φ nF
n
热继电器
利用双金属片受热弯曲
去推动杠杆使触头动作
作用：电动机的过载保利护用电阻值随温度变化
IRTR ≧ （3～3.5）IRT 多台电动机:
IRTR ≧ （1.5～2.5)IRTmax +∑IRT
1.5开关电器
行程开关
定义:行程开关是一种 根据运动部件的行程 位置而切换的电器.
结构及工作原理
位置2
位置1
直动式行程开关
1—顶杆 2—弹簧 3—动断触头
4—触头弹簧 5—动合触头
滚动式行程开关的内部结构
有填料式RT
无填料密封式RM
快速熔断器RS
自恢复熔断器
熔断器
瓷插式熔断器
熔断器
螺旋式熔断器
熔断器
有填料式熔断器
熔断器
无填料密封式熔断器
熔断器
快速熔断器
熔断器
自恢复熔断器
熔断器
熔断器的选择：根据 负载类型来选择。

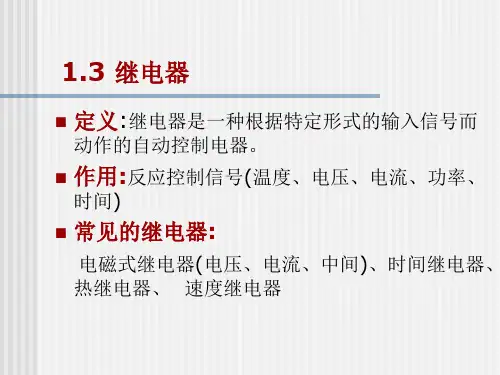

12继电器、熔断器、开关电器、主令电器
速度继电器
作用：根据速度的大小通断电路 结构：定子、转子和触头 原理：与异步电动机类似 参数：动作转速：>120rpm
复位转速：<100rpm
速度继电器
组成结构 工作原理 检测有无转速以及转速的方向
Φ nF
n
热继电器
利用双金属片受热弯曲
去推动杠杆使触头动作
作用：电动机的过载保利护用电阻值随温度变化
过电压继电器用于电路的过电压保护，其吸合整定值为被保护电 路额定电压的1.05～1.2倍。在额定电压工作时，衔铁不动作；当被保 护电路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合 ，触头机构动作，控制电路失电，控制接触器及时分断被保护电路。 由于直流电路中不会产生波动较大的过电压现象，所以在产品中没有 直流过电压继电器。
U< KA KA KA
欠电压继电器
U> KA KA KA
过电压继电器
电压继电器
根据线圈两端电压的大小通断电路的继电器称为电压继电器。电 压继电器的线圈并接在电路上，对所接电路上的电压高低作出反应， 用于控制系统的电压保护和控制。电压继电器分过电压继电器、欠电 压继电器和零电压继电器。 1．过电压继电器
机构。
1.天弧罩 2.开关本体 3.抽屉座 4.合闸按钮 5.分闸按钮 6.智能脱扣器 7.摇匀柄插入位置
8. 连接/试验/分离指示
万能式低压断路器结构图
2 1
3
4
6 5
7
1．1主-主触触 头2头．自由脱2-扣自器由3脱．扣过器电流脱3扣-器过电4．流分脱励扣脱器扣器 4-分励脱5扣．器热脱扣5-器热6．脱失扣压器脱6扣-失器压7．脱按扣钮器 7-按钮
分类：控制按钮
万能转换开关
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。
在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。
这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。
定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。
继电器就是⼀个电⼦开关。
作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。
所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。
继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。
各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。
但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。
标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。
制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。
中间继电器,热继电器,时间继电器,固态继电器的原理及使用图文详解
中间继电器，热继电器，时间继电器，固态继电器的原理及使用图文详解今天学习最常见的几种继电器，几分钟时间让你对继电器有个清晰地认识。
继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器的工作原理和特性：当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种"自动开关"。
故在电路中起着自动调节、安全保护、转换电路等作用。
常用的有以下几种：1、电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
直流电压中间继电器只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的"常开、常闭"触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为"常开触点"（动合触点）；处于接通状态的静触点称为"常闭触点"（动断触点）。
13和14是线圈触点；1和9，4和12是常闭触点；5和9,8和12是常开触点电磁继电器包括电压继电器、电流磁继电器、磁保持继电器等。
几分钟了解!中间继电器实物接线图、工作原理及作用
几分钟了解！中间继电器实物接线图、工作原理及作
用
首先，中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量，还被用于在控制电路中传递中间信号。
中间继电器的延时方式主要有两种，分别是通电延时和断电延时，安装方式主要分为固定式、凸出式、嵌入式、导轨式。
它一般是没有主触点的，因为过载能力比较小，所以它用的全部都是辅助触头，数量比较多。
你还想要知道更多关于中间继电器的知识吗？下面贤集网小编来为您介绍一下中间继电器实物接线图、工作原理、作用、参数、特点、结构、故障处理方法及选购方法。
中间继电器实物接线图
不同的继电器接线方法会有些差异。
下面介绍的是8个接线端子的接线方法。
5和6是一对公共端子，1和2是一对常闭触点，3和4是一对常开触点。
7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，
再和3—4接通。
一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，使用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，那一瞬间会因为自感电压产生很高的的电流，而这个电流会流过续流二级管，而不会经过起到电路，从而保护了电路中的元件。
继电器接线视频
继电器接线视频
继电器的工作原理图解
继电器的转换触点是继电器的一个动触点和两个静触点。
其中动触点与静触点1处于闭会状态，称为常闭触点，动触点与静触点2处于断开状态，称为常开触点，如下图所示。
当线圈得电时，其动触点与静触点1立即断开并与静触点2闭合，切断静触点1控制线路，接触通静触点2的控制线路。
当线圈失电时，动触点复位，即动触点与静触点2复位断开并与静触点1复位闭合，切断静触点2的控制线路接通静触点1的控制线路。
如下图
所示：
从上图可以看出当继电器K线圈连接在不闭锁的常开按钮与电池之间；常闭触点K-1连接在电池与灯泡EL1z之间，用于控制灯泡EL1的点亮
与熄灭；常开触点k-2连接在电池与灯泡EL2之间，用于控制灯泡EL2的点
亮与熄灭。
在未接通线路时，灯泡EL2处于熄灭状态。
按下按钮SB时，线路接通，继电器K线圈得电，常闭触点K-1断开，切断灯泡EL1的供电电源，灯泡EL1熄灭；同时常开触点K-2闭合，接通灯。
继电器工作原理接线图
继电器工作原理接线图
速度继电器工作原理
速度继电器与被控电动机同轴联接，电动机制动时，仍会惯性旋转，带动速度继电器的转子一起转动。
转子的旋转磁场在速度继电器定子绕组中
感应出电动势和电流，由左手定则可以确定。
此时，定子受到与转子转向相
同的电磁转矩的作用，使定子和转子沿着同一方向转动。
定子上固定的胶木
摆杆也随着转动，推动簧片（端部有动触头）与静触头闭合（按轴的转动方
向而定）。
静触头又起挡块作用，限制胶木摆杆继续转动。
因此，转子转动时，定子只能转过一个不大的角度。
当转子转速接近于零（低于100转/分钟）时，胶木摆杆恢复原来状态，触头断开，切断电动机的反接制动电路。
n动作转速一般不低于300转/分钟，复位转速约在100转/分钟以下。
热继电器工作原理
电动机过载时，电流通过串联在定子电路中的电阻丝，使之发热过量，双金属片受热膨胀，因膨胀系数不同，膨胀系数较大的左边一片的下端向右
弯曲，通过导板推动补偿双金属片使推杆绕轴转动，带动杠杆使它绕轴转动，将常闭触头断开。
接触器线圈断电，主触头释放，使电动机脱离电源得到保护。
电磁继电器工作原理。
QBZ-80开关原理图详解
QBZ-80、120、225开关原理与维修教程图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
继电器–接触器控制系统
机电传动控制
多电动机旳连锁控制线路 1) 两台电动机旳互锁
(a) 工作互锁，可同步停(b车) 工作互锁，可单独停车
机电传动控制
(c) 工作、停车均有 互锁
(d) 两电动机不能同步 工作旳互锁
结构与按钮类似，但其动
作要由机械撞击。
常开（动合）触头
ST 电路符号
机电传动控制
常闭（动断）触头 ST
电路符号
行程控制
A BC
QS FU
B
A
KMF
KH M 3~
机电传动控制
KMR
逆程
正程
行程控制实质为电机旳正反转控
制，只是在行程旳终端要加限位开 关。
行程控制电路（1）
动作过程
SB2
正向运行
至右极端位置撞开STA 电机停车
例题 控制规定： 1. M1 起动后，M2才能起动
2. M2 可单独停
＃2 电机 M2 ＃1 电机 M1
机电传动控制
次序控制电路（1）
A BC FU
A BC FU
两电机只保证起动旳先后次序， 没有延时规定。
SB2
SB1
KM1 KH1
KM1
KM2
KH1
KH2
M
M
3~
3~
主电路
机电传动控制
SB3
KM1 KM1
机电传动控制
零励磁保护线路： 直流电动机零励磁保护 直流电源1 直流电源2
空气开关
短路、保护
电枢
共地端
励磁 反向续流
I<
欠电流继电器
断相与相序保护继电器工作原理及接线图
断相与相序保护继电器工作原理及接线图
一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。
相序保护就是为了防止这类事故发生。
相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。
2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。
3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。
可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过
欠压保护器。
相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。
下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通过中间继电器的触点控制总电源接触器。
相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。
使整个设备的动力电源断开。
三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：。
点动长动控制电路的分析接线与调试(二)
热继电器
用于电动机的过载保护。
~
双金属片 常闭触头
发热元件
杠杆
工作原理
结构原理图
发热元件接入电机主电路，若长时间过载，双金
属片被加热。因双金属片的下层膨胀系数大，使其
向上弯曲，常闭触点断开。
中间继电器的选用原则:
1)线圈电源形式和电压等级应与控制电路 一致。
2)按控制电路的要求选择触点的类型(常 开或常闭)和数量。 3)继电器的触点额定电压应大于或等于被 控制电路的电压。
4)继电器的触点电流应大于或等于被控制 电路的额定电流。
二、低压断路器(自动空气开关)
它常作为不频繁接通和断开电路的总 电源开关或部分电路的电源开关，当发生 过载、短路或欠压故障时能自动切断电路， 有效地保护串接在它后面的电器设备。
任务二 点动/长动控制电路的分析、接线与调试
(1)塑料外壳式断路器 塑料外壳式断路器由手柄、操作机构、脱扣 装置、灭弧装置及触点系统等组成，它的全部安装于塑料外壳内， 组成一体。
一、继电器
1、继电器是一种根据电量参数（电压、电 流）或非电变量（时间、温度、压力等） 变化而自动接通或断开的控制电路，以完 成控制或保护任务的电器元件。
1、继电器的分类 2、继电器与接触器的区别
3、热继电器
用于电动机的过载保护。
(a) 外形
(b) 结构
热继电器外形与结构
任务二 点动/长动控制电路的分析、接线与调试
任务二 点动/长动控制电路的分析、接线与调试
目的与要求： 1.认知并会选用热继电器、中间继电器及断路 器，正确理解长动控制电路原理。 2.正确分析点动/长动控制电路，并能说出其控 制原理。 3.能根据电路图正确安装与调试点动/长动控制 电路。
中间继电器
中间继电器的作用1、隔离。
控制系统的输出信号与负载端电气隔离；2、转换。
比如控制系统输出信号为DC24V ，但负载使用AC220V 供电，对于输入，可逆；3、“放大”。
控制器输出的信号的带负载的能力往往有限，在mA 或者数A 的级别，如果有需要更大电流的负载，只能通过中间继电器来转换。
4、便于维护。
即使是满足负载电流要求的输出端，但因为集成在控制器内部，如果损坏，更换维修比较麻烦，但如果通过中间继电器，输出端的负载只是继电器的线圈，减轻了控制器输出级的负载，从而降低损坏的几率。
而当中间继电器触点因为频繁的使用损坏时，很容易通过简单的插拔完成更换。
中间继电器辅助继电器定义：用于增加控制电路中的信号数量或信号强度的一种继电器。
电力（一级学科）；继电保护与自动化（二级学科）中间继电器中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K ，老国标是KA 。
一般是直流电源供电。
少数使用交流供电。
中文名： 中间继电器外文名： auxiliary relay型号： RZ-D 系列 安装方式： 固定式、凸出式、嵌入式、导轨式 电源类型： 交流直流延时方式：通电延时、断电延时触点形式：1-8个触点任意组合结构及原理⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。
在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。
当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中间继电器接线图及工
作原理
Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
中间继电器接线图及工作原理
中间继电器(intermediaterelay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
中间继电器原理
线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。
在此过程中，继电器主要起了传递信号的作用。
中间继电器组成部分
中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点
1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。
继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便
2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。
与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。
3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。
中间继电器的作用
一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。
中间继电器接线图
1.代替小型接触器
中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。
这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。
2．增加接点数量
这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。
3．增加接点容量
我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。
比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。
而是在控制线路中使用中间继电器，通过中间继电器来
控制其他负载，达到扩大控制容量的目的。
4．转换接点类型
在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。
这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。
5．用作开关
在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。
中间继电器的作用：
中间继电器就是普通的电磁式继电器，一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件，它的结构和基本相同，只是小些，触点多些。
中间继电器的作用就是一个转换介质的作用，比如你想用小的直流开关去控制接触器吸合，但接触器是交流，两者不能接在一个回路中，这个时候你就可以用开关去控制中间继电器带电，让继电器的常开点来控制交流接触器带电吸合。
还有另一个作用就是，当你的线路中触点不够用的时候，可以把最后的两个触点接到中间继电器的线圈上，那么当中间继电器线圈一得电，它的那么
多常闭常开触点就可以用了，这样就增加了可用触点的数量。
这也就是它叫“中间”继电器的原因，用A控制B，B来控制C，这就是间接控制的目的。
(intermediaterelay)：用于与中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
的结构和原理与基本相同，与接触器的主要区别在于：接触器的主可以通过大电流，而的只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为比较小。
所以它用的全部都是辅助，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
一般是供电。
少数使用交流供电。
中间继电器主要有JZ7系列和JZ8系列两种，后者是交直流两用的。
在选用中间继电器时，主要是考虑电压等级以及常开和常闭触点的数量。
