autocad自学教程
AutoCAD2024标准培训教程
导入操作
将其他CAD软件或格式的文件导入到 AutoCAD中，进行编辑和修改。
导出操作
将AutoCAD中的设计导出为其他CAD软件 或格式的文件，以便共享和协作。
注意事项
在导入导出过程中，注意保持数据的一致性 和完整性，避免信息丢失或变形。
与其他CAD软件协同工作
软和数据交换 方式，选择合适的协同工作方案。
03
插入特殊符号和表 格
多行文字编辑器支持插入特殊符 号和表格，使文字注释更加丰富 和直观。
尺寸标注样式设置及标注方法
01
尺寸标注样式设置
通过“标注样式管理器”可以设置和管理尺寸标注的样式，包括箭头、
文字、线型等元素的样式和属性。
02
线性标注与对齐标注
使用“线性”和“对齐”命令，可以对图形中的线段进行长度标注和角
交叉选择
从右向左拖动光标创建交叉选择窗口，与窗口相交的对象将被选中。
快速选择
利用“快速选择”对话框，根据对象的类型、图层、颜色等属性进行筛选选择。
移动、旋转和缩放对象
1 2 3
移动对象 使用“移动”命令或快捷键“M”，选择对象并 指定移动基点，然后将其移动到新位置。
旋转对象 使用“旋转”命令或快捷键“RO”，选择对象 并指定旋转基点，然后输入旋转角度或拾取旋转 参照点。
启动AutoCAD2024
双击桌面上的AutoCAD2024图标，或者在开始菜单中找到并 单击AutoCAD2024程序启动软件。
界面介绍及基本设置
界面组成
AutoCAD2024的界面主要由标题栏、 菜单栏、工具栏、绘图窗口、命令行 窗口和状态栏等部分组成。
界面设置
用户可以根据个人习惯和需求，对界 面进行个性化设置，如调整工具栏位 置、自定义快捷键等。

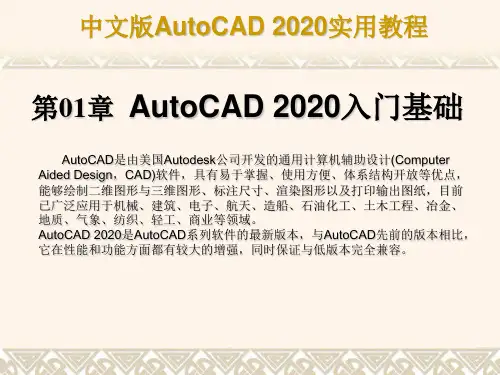

AutoCAD2020教程第1章 AutoCAD 2020入门基础
中文版AutoCAD 2020实用教程
渲染三维图形
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的 图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图 形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看 设计的整体效果，则可以简单消隐或设置视觉样式。图1-5所示为使用 AutoCAD进行照片级光线跟踪渲染的效果。
中文版AutoCAD 2020实用教程
第01章 AutoCAD 2020入门基础
AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(Computer Aided Design，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点， 能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前 已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、 地质、气象、纺织、轻工、商业等领域。 AutoCAD 2020是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比， 它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。
绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2020实用教程
绘制与编辑图形
AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直 线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的 图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令， 便可以绘制出各种各样的二维图形。
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。 如果 要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单， 通过选择命令可以显示或关闭相应的工具栏。
AutoCAD快速入门
AutoCAD快速入门AutoCAD快速入门（一）：界面布局：点击查看AutoCAD快速入门（二）：图形窗口：点击查看AutoCAD快速入门（三）：捕捉栅格绘制直线：点击查看AutoCAD快速入门（四）：使用坐标绘图：点击查看AutoCAD快速入门（五）：对象捕捉：点击查看AutoCAD快速入门（六）：绘制圆：点击查看AutoCAD快速入门（七）：打开、新建和保存文件：点击查看AutoCAD快速入门（八）：选择对象：点击查看AutoCAD快速入门（九）：绘制多段线：点击查看AutoCAD快速入门（十）：移动、旋转和复制：点击查看AutoCAD快速入门（十一）：删除、修剪和延伸：点击查看AutoCAD快速入门（十二）：偏移：点击查看AutoCAD快速入门（十三）：倒角和圆角：点击查看AutoCAD快速入门（十四）：夹点编辑：点击查看AutoCAD快速入门（十五）：图层基础操作：点击查看AutoCAD快速入门（十六）：修改颜色、线型和线宽：点击查看AutoCAD快速入门（十七）：利用图层控制对象属性：点击查看AutoCAD快速入门（十八）：填充：点击查看AutoCAD快速入门（十九）：添加文字：点击查看AutoCAD快速入门（二十）：文字样式：点击查看AutoCAD快速入门（二十一）：修改文字：点击查看AutoCAD快速入门（二十二）：添加标注：点击查看AutoCAD快速入门（二十三）：标注样式：点击查看AutoCAD快速入门（二十四）：修改标注：点击查看AutoCAD快速入门（二十五）：图块：点击查看AutoCAD快速入门（二十六）：图像：点击查看AutoCAD快速入门（二十七）：外部参照：点击查看AutoCAD快速入门（二十八）：布局：点击查看AutoCAD快速入门（二十九）：视口：点击查看AutoCAD快速入门（三十）：打印：点击查看一界面布局对于CAD初学者来说，了解操作界面的布局至关重要，因为只有了解软件的界面布局，才能方便地与他人交流，才有可以正确领会各种教程和技巧，才能在操作时迅速地找到目标功能，提高学习的兴趣和效率。
(完整版)CAD初学教程图文并茂
第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。
事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD 就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。
一、安装要求：为了给CAD一个优越的工作环境。
用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现 CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。
提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、 CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限○1也随着这移动。
Autocad自学教程1
第一讲第一节CAD软件画图环境配置一．工作空间设置在AUTOcad安装完成并激活后，启动软件进入制图界面。
点击右下角图标，选择为AutoCAD经典模式。
然后关闭屏幕左右所有工具栏。
保留软件工具栏的“图层”，“特性”，“样式”三个工具栏。
二．选项设置第一步完成后，在屏幕空白处点击鼠标右键，选择最后一个“选项”，打开“选项”设置面板。
第一个选项卡“文件”下，点击“自动保留文件位置”后，点击右上方“阅读”按钮进行自概念保留文件位置设置。
如以下图：接下来点击“显示”选项卡进入显示选项设置，点击左上部“布局元素”一栏中的“颜色”按钮进入图形窗口颜色设置，将“二维模型空间”，“图纸/布局”及“块编辑器”这三个空间的界面元素之统一背景颜色修改成“黑色”。
应用并关闭。
如下回到“显示”选项卡，左下方“布局元素”一栏中，将“显示可打印区域”及“显示图纸背景”复选框前面的勾去掉。
最后将“十字光标”大小调整到100，即最大状态。
完成后如以下图：下一步“打开和保留”选项卡下，将文件保留，另存为格式修改成“AutoCAD 2004/LT2004图形（*.dwg）”。
取消右下方前面复选框里面的勾。
如以下图下一步直接跳过“打印和发布”，“系统”，“用户系统配置”选项卡，直接点击“草图”选项卡调整“自动捕捉标记”大小和“靶框大小”。
依照个人适应进行大小调整，喜大恶小。
下一步点击“选择集”选项卡，调整“拾取框大小”，及“夹点大小”。
然后点击“视觉成效设置”按钮，进入视觉成效设置，依照个人喜好进行设置。
完成后如以下图：下一步，点击“配置”选项卡，对适才配置好的环境“重命名”即可。
最后点击“确信”按钮，完成设置。
三．状态设置“状态显示”在软件界面左下方位置。
如图：。
别离为：捕捉模式，格栅显示，正交模式，极轴追踪，对象捕捉，对象捕捉追踪，许诺/禁止动态UCS，动态输入，显示/隐藏线宽及快捷特性十个状态显示设置按钮。
正常画图情形下，只需要打开“正交模式，对象捕捉及动态输入”三个按钮即可。
AutoCAD2024中文版基础培训教程(2024)
修改对象颜色
可以通过属性窗口或命令行来改变图形对象的颜色。
修改线型和线宽
在AutoCAD中，可以方便地修改图形对象的线型和线 宽，以满足不同的绘图需求。同时，也可以自定义线 型和线宽，以适应特定的绘图风格和标准。
2024/1/30
36
06
尺寸标注与文字注释
2024/1/30
37
尺寸标注类型及其创建方法讲解
状态栏
显示当前光标位置、绘图比例、图 层等信息。
9
菜单栏、工具栏和快捷键设置
菜单栏设置
通过“工具”菜单中的“自定义”选项，可以自定义 菜单栏，添加或删除菜单项。
工具栏设置
通过右键单击工具栏区域，可以选择显示或隐藏特定 工具栏。
快捷键设置
在“工具”菜单中的“自定义”选项中，可以设置或 修改命令的快捷键。
2024/1/30
01
偏移操作
02
选择要偏移的对象，使用“偏移”命令。
03 指定偏移距离和方向，生成与原对象平行的新对 象。
25
修剪、延伸和倒角命令使用技巧
01
修剪操作
2024/1/30
02
选择要修剪的对象，使用“修剪”命令。
指定修剪边界，将超出边界的部分删除。
03
26
修剪、延伸和倒角命令使用技巧
长文字。
文字编辑技巧
使用夹点编辑文字位置，使用 “特性”面板修改文字内容。
2024/1/30
文字样式设置
设置文字的字体、字高、宽度 比例等属性。
拼写和检查
检查文字注释的拼写错误，并 提供更正建议。
40
特殊字符输入和表格创建方法介绍
特殊字符输入
使用特殊字符代码输入特殊字符，如直径符 号、度数符号等。
CAD详细教程从入门到精通
1.5.1 绘图界限的设置
在AutoCAD 2006中绘图，一般按照1:1的比例绘制。 栅格点的显示：在设置的图形界限范围内显示
设置绘图界限的方法： 单击菜单【格式】|【图形界限】； 命令行：输入LIMITS命令；
A3图纸绘图，比例为1:100
命令行提示
命令: '_limits 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
单击【设置】，弹出【草图设 置】对话框；
选择【对象捕捉】标签，设置 捕捉模式，单击【确定】按钮。
2.2.2 设置极轴追踪模式
右击状态栏中的【极轴】按钮； 单击【设置】，弹出【草图设置】 对话框； 选择【极轴追踪】标签，设置极 轴追踪的【增量角】，单击【确定】 按钮。
2.3 绘制窗间墙节点
正交命令 直线命令 对象捕捉 镜像命令
像线进行镜像。
2.4 绘制屋顶平面图
正交命令 直线命令 对象捕捉 对象追踪
2.5 绘制装饰柜立面图
正交命令 直线命令 圆角命令
装饰柜立面图绘制步骤
1 ． 选 择 【 启 动 】|【 从 草 图 开 始 】 ， 选 择 【 公 制 】 单 击 【确定】按钮。
2．设置绘图界限：菜单【格式】|【图形界限】，左下角 点为原点，右上角点为“2000,2000”。
1)【高级设置】步骤2
【角度】：设置角度的测量单位及精度。
1)【高级设置】步骤3
【角度测量】：用于设置零角度的方向。
1)【高级设置】步骤4
【角步骤5
【区域】：设置图形的绘图界限，即绘图区域的宽度和高度。
2)【快速设置】选项
第一步:指定绘图单位； 第二步:指定绘图区域；
2024年AutoCAD培训教程
AutoCAD培训教程一、引言AutoCAD是一款广泛应用于工程、建筑、制造等领域的计算机辅助设计软件，具有强大的绘图和设计功能。
本教程旨在帮助初学者快速掌握AutoCAD的基本操作和常用功能，从而为深入学习打下坚实的基础。
二、教程内容1.AutoCAD界面及基本操作（1）启动AutoCAD：双击桌面上的AutoCAD图标或从开始菜单中找到并启动。
（2）界面布局：了解AutoCAD的菜单栏、工具栏、绘图区、命令行和状态栏等界面元素。
（3）基本操作：学习如何创建、打开、保存、关闭和打印图纸。
2.绘图命令与绘图工具（1）绘图命令：学习直线、矩形、圆、椭圆、多边形等基本绘图命令。
（2）绘图工具：掌握选择、移动、旋转、缩放、修剪、延伸等常用绘图工具。
3.图层管理（1）图层概念：了解图层的作用和重要性。
（2）图层操作：学习创建、删除、重命名、冻结、解冻、锁定、解锁图层等操作。
4.尺寸标注与文字注释（1）尺寸标注：掌握线性尺寸、对齐尺寸、半径尺寸、直径尺寸等标注方法。
（2）文字注释：学习添加文字、修改文字样式、调整文字位置等操作。
5.图块与外部参照（1）图块：了解图块的概念、创建与插入图块、编辑图块属性等。
（2）外部参照：学习加载、卸载、附着、分离外部参照等操作。
6.三维绘图与实体建模（1）三维绘图：学习三维视图、三维导航、三维坐标系统等基础知识。
（2）实体建模：掌握长方体、球体、圆柱体、圆锥体等基本实体建模方法。
7.渲染与动画（1）渲染：了解渲染的基本概念、设置渲染环境、渲染图像等。
（2）动画：学习制作简单的动画效果，如旋转、移动等。
三、实践与拓展1.实践项目：结合实际案例，进行绘图实践，巩固所学知识。
2.拓展学习：深入学习高级功能，如自定义命令、脚本编写、二次开发等。
四、总结通过本教程的学习，希望您能掌握AutoCAD的基本操作和常用功能，为今后的学习和工作打下坚实基础。
同时，不断实践和拓展，提高自己的绘图技能和设计水平。
AutoCAD制图新手自学入门教程
在“保存”或“另存为”对话框中，可以选择文件的保存路径和文件名。建议将文件保存在易于访问 的位置，并使用有意义的文件名以便日后查找。
批量打印技巧分享
使用发布功能
AutoCAD的“发布”功能可以一次性将多个布局或模型空间输出为PDF、DWF或打印 到纸质文档。用户可以在“发布”对话框中添加要输出的布局或模型空间，并设置输出
文本编辑
使用“DDEDIT”命令或双击已输入的文本进行编辑。可以修改文本 内容、属性及样式等。
尺寸标注工具应用
线性标注
使用“DIMLINEAR”命令或快捷键 “DLI”启动线性标注工具，标注两点 间的水平或垂直距离。
对齐标注
使用“DIMALIGNED”命令或快捷键 “DAL”启动对齐标注工具，标注两点 间的倾斜距离。
矩形和多边形的绘制
了解如何绘制矩形和多边形，以及如何修改它们的尺寸和形状。
图层、颜色和线型设置
学习如何创建和管理图层，设置颜色和线型，以便更好地组织和控 制图形元素。
复杂三维模型设计挑战
三维坐标系和视图理解
掌握AutoCAD中的三维坐标系和视图操作，以便更好地 定位和观察三维模型。
基本三维实体创建
半径/直径标注
使用“DIMRADIUS”或 “DIMDIAMETER”命令分别标注圆或 圆弧的半径和直径。
角度标注
使用“DIMANGULAR”命令或快捷键 “DAN”启动角度标注工具，标注两 条直线间的夹角。
图层管理与属性设置
创建图层
通过图层管理器创建新图层，并设 置图层名称、颜色、线型等属性。
图层切换
预览功能
在配置好打印参数后，可以点击“预览”按钮查看打印效果。预览界面支持缩放、平移等操作，方便用户检查打 印设置是否正确。
CAD2024入门级教程(全套98节课)
02 绘图工具与编辑技巧
直线、圆和多边形绘制
直线绘制
详细讲解使用CAD绘制直线的多种方法，包括绝对坐标、相对坐标、极坐标等输入方式，以及利用正交、极轴追踪等辅助 工具提高绘图效率。
圆绘制
介绍圆的多种绘制方法，如指定圆心和半径、指定三点定位圆等，同时讲解如何利用CAD的捕捉功能精确确定圆心和半 径。
了解平行投影和透视投影的原理 及在CAD中的应用。
基本三维实体创建方法
基本实体创建
学习创建长方体、圆柱体、圆锥体、球体等基本三维 实体的方法。
复杂实体创建
掌握通过拉伸、旋转、扫掠等操作创建复杂三维实体 的技巧。
实体编辑
了解实体编辑命令，如倒角、圆角、抽壳等，以实现 更精细的三维建模。
三维编辑命令介绍
电子元件库管理
通过CAD建立电子元件库，方便设计师快速调用和组合电子元件。
电路设计仿真
利用CAD进行电路设计的仿真测试，验证电路功能和性能。
其他行业应用拓展
城市规划与设计
景观设计
服装设计
运用CAD进行城市规划设计，包括道 路、建筑、绿化等元素的布局与规划。
通过CAD进行景观元素的设计，如地 形、水体、植物、构筑物等。
光源和阴影
掌握设置光源和阴影的方法，以便更好地展示 模型的立体感和层次感。
渲染输出
了解如何将渲染后的三维模型输出为图像或动画文件，以便与他人分享或用于 后续处理。
04 图纸布局与打印输出
图纸空间设置及布局管理
图纸空间概念及作用
介绍图纸空间在CAD中的定义，阐述其在设 计流程中的重要性。
布局设置与视图管理
05 自定义CAD环境提高效 率
快捷键定义和修改方法
AutoCAD基础入门教程CAD技巧详细版.pdf
AutoCAD基础入门教程CAD技巧详细版.pdf第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。
命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。
★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。
在学习CAD中也要将命令的英文和快捷键记下来。
★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。
★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。
一般不像3D需要多个命令交叉使用。
执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。
◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。
◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。
如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。
如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。
◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。
如果想撤消前一步操作，◆输入“U”取消上一步操作。
中括号表示可选项，小括号里是命令，/表示“或”。
如何结束画线命令呢？空格，或者Enter，或者右键确认。
★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。
★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。
也可以单击鼠标右键，在弹出的菜单里选“确认”。
★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。
2024年101个AutoCAD使用技巧CAD绘图教程
25
复杂三维实体建模技巧
放样与扫掠
通过放样或扫掠二维图形，可生成复杂的三维曲面或 实体。
多段线编辑
利用多段线编辑命令对三维多段线进行修改，实现复 杂形状的三维实体建模。
利用辅助线
在建模过程中，合理利用辅助线可简化建模步骤，提 高建模效率。
2024/2/28
26
材质贴图与灯光渲染
材质应用
为三维模型赋予材质，包括颜色、纹理等，增强模型的真实感。
打印参数设置
在AutoCAD中，可以通过“文件”菜单下的“打印”选项进入打印参数设置界面。在此界面中，可以设置打印 机类型、纸张大小、打印范围、打印比例、打印样式表等参数。
输出设备选择
AutoCAD支持多种输出设备，如打印机、绘图仪等。在选择输出设备时，需要考虑设备的打印效果、速度、耗 材成本等因素。
2024/2/28
设置图层线宽
根据出图比例和打印需求，设置合适的线宽 ，使图纸更加清晰易读。
19
图层状态控制与显示
01
打开/关闭图层
通过图层管理器中的开关按钮， 可以控制图层的显示与隐藏。
03
锁定/解锁图层
锁定图层可以防止对图层上的对 象进行编辑，但仍然可以显示和 打印。解锁图层则允许编辑。
2024/2/28
3
界面介绍及基本功能
标题栏
显示当前正在运行的AutoCAD程序名称和版 本号。
01
工具栏
提供常用命令的快捷方式，方便用户 快速访问。
03
命令窗口
显示命令提示和输入命令的地方，可以输入 命令并查看命令历史记录。
2024/2/28
05
02
菜单栏
包含文件、编辑、视图、插入、格式、工具 、绘图、标注、修改、窗口和帮助等菜单项 ，用于执行各种命令。
CAD零基础自学教程
缺省状态下，AutoCAD以逆时针 方向绘制圆弧。
3.1.4 绘制点
点系统提供了多种形式的点，绘 制形式有单点、多点、定数等分点和 定距等分点等，如图3-3所示。
-
图 3
3 点 样 式
1．单点
单击点按钮后，AutoCAD 2004将显 示当前点的模式和大小，并提示用户指定 点 的 位 置 ： 当 前 点 模 式 : PDMODE=0 PDSIZE=0.0000指定点:这时输入坐标值或 直接用鼠标定位。
单 击 椭 圆 弧 按 钮 后 ， AutoCAD 2004将提示：
ellipse
指定椭圆的轴端点或 [圆弧（A） /中心点（C）]: _a
指定椭圆弧的轴端点或 [中心点 （C）]:（指定椭圆弧的轴端点A）
指定轴的另一个端点:（指定椭圆弧 的另一个轴端点B）
指定另一条半轴长度或 [旋转（R）]: （指定另一条半轴长度）
（1）设定圆心和外接圆半径 （I），如图3-7（a）所示。
（2）设定圆心和内切圆半径 （C），如图3-7（b）所示。
（3）设定正多边形的边长 （Edge）和一条边的两个端点，如 图3-7（c）、（d）所示。
图3-7 画正多边形的方法
3.1.7 绘制椭圆与椭圆弧
在 AutoCAD 2004中文版中绘 制椭圆和椭圆弧的命令都是一样的， 只是相应的内容不同。
第3章 二维图形的绘制
本章主要介绍AutoCAD 2004常用 的绘图命令、编辑命令及块操作，强 调AutoCAD精确绘图的特点，并结合 机械制图基本规定，举例说明各种命 令的综合运用。
本文档后面有精心整理的常用PPT编辑图标，以提高工作效率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《化工设备设计基础》
6.2.5夹点镜像对象范例
利用夹点创建镜像对象
2010.9～2011.1
《化工设备设计基础》
6.3 常用的编辑命令
• 与手工绘图相比，采用AutoCAD绘图最突出的优 点是图形修改十分方便。AutoCAD 2008提供了 多种图形编辑工具，方便用户快捷地修改、编辑 图形。本节介绍一些常用的编辑命令，主要包括 移动、旋转、对齐、复制、打断、分解、倒角和 圆角等。
2010.9～2011.1
《化工设备设计基础》
6.2.2夹点移动对象范例
2010.9～2011.1
《化工设备设计基础》
• • • • • •
利用夹点，还可以旋转对象，如图7.22所示。 利用夹点旋转对象的步骤如下： (1)选择对象，显示夹点。 (2)选择基夹点1，使之亮显。 (3)输入“RO”，指定旋转模式。 (4)移动光标到处2，旋转对象并且单击，或者直接 输入一个旋转角度。 • (5)按Esc键，取消夹点。
2010.9～2011.1
《化工设备设计基础》
教学重点与难点
选择对象 使用夹点编辑图形 删除、移动、旋转和对齐对象 复制、阵列、偏移和镜像对象 修剪、延伸、缩放、拉伸和拉长对象 倒角、圆角、打断、合并和分解对象
2010.9～2011.1
《化工设备设计基础》
6.1 选 择 对 象
2010.9～2011.1
《化工设备设计基础》
6.3 常用的编辑命令
6.3.1 6.3.2 6.3.3 6.3.4 6.3.5 6.3.6 6.3.7 6.3.8 6.3.9 对象的移动、旋转与对齐 对象复制、偏移复制、镜像与阵列 对象的拉伸、拉长、延伸、修剪与缩放 对象的打断与分解 对象的倒角 对象的圆角 利用【特性】窗口编辑对象特性 删除对象 获取绘图数据
《化工设备设计基础》
2010.9～2011.1
6.2 使用夹点编辑对象
• 使用夹点进行编辑时，要先选择作为基点的夹点 （基夹点）。然后选择一种夹点模式：拉伸、移动、 旋转、缩放或镜像。此时，可按空格键或Enter键 循环选取这些夹点模式，也可以在选择夹点时在绘 图区域中右击，从快捷菜单中选择一种夹点模式或 者当前模式下可用的任意选项。 • 如果要将多个夹点作为基夹点，并要保持选定夹点 之间的几何图形的完整性，只要在选择夹点时按住 Shift键即可。 • 如果要从显示夹点的选择集中删除多个特定对象时， 只要在选择对象时按住Shift键 即可。 • 从选择集中删除的对象虽然不再被亮显，但它们的 夹点仍保持活动状态。 • 要退出夹点模式并返回命令提示，可按Esc键。
2010.9～2011.1
《化工设备设计基础》
6.2.4夹点缩小或放大对象范例
利用夹点比例缩放对象
2010.9～2011.1
《化工设备设计基础》
6.2.5夹点镜像对象范例
• 在图7.24中，通过创建半个阀门的镜像绘制一个 阀门。打开“正交”模式将有助于绘制一条垂直 的镜像直线，以便水平创建对象的镜像。 • 具体的操作步骤如下。 • (1)单击图7.24左图中的1处和2处，选择原对象。 • (2)选择基夹点3。 • (3)输入“MI”(“镜像夹点”模式)。 • (4)单击状态栏上的【正交】按钮，打开正交模 式。 • (5)按住Shift键并指定镜像直线的第二点(图中4 处)，该点可以位于基点上面或下面的任何位置。 因为处于正交模式，所以镜像直线是垂直的，对 象的镜像是水平的。
2010.9～2011.1
《化工设备设计基础》
6.1.1 使用选择窗口和交叉选择窗口选择对象
选择窗口和交叉选择窗口是选择对象最常用 的做法。 • 若在选择对象时首先确定窗口的左侧角点，再向 右拖动定义窗口的右侧角点，则定义的窗口为选 择窗口，此时只有完全包含在选择窗口中的对象 才被选中。 • 若在选择对象时首先确定窗口的右侧角点，再向 左拖动定义窗口的左侧角点，则定义的窗口为交 叉选择窗口，此时所有完全或部分包含在交叉选 择窗口中的对象均被选中，如图所示。
2010.9～2011.1
《化工设备设计基础》
6.1.1 使用选择窗口和交叉选择窗口选择对象
定义选择窗口的角点不同次序影响对象选择集
2010.9～2011.1
《化工设备设计基础》
6.1.2 使用多边形选择窗口选择对象
使用多边形选择窗口的选择对象
2010.9～2011.1
《化工设备设计基础》
6.2 使用夹点编辑对象
在对图形进行编辑操作之前，首先需要选择 要编辑的对象。AutoCAD用虚线亮显所选的对象， 这些对象就构成选择集。选择集可以包含单个对 象，也可以包含复杂的对象编组。 选择对象的方法 过滤选择 快速选择 使用编组
2010.9～2011.1
《化工设备设计基础》
6.1选择对象方法
• 编辑对象前，要先创建对象的选择集。选择集可 以包含单个对象，也可包含复杂的对象编组，例 如，在某图层上具有某种颜色的对象的集合。 • 用户既可以在运行编辑命令之前创建选择集，也 可以在运行编辑命令之后创建选择集。如果 HIGHLIGHT系统变量设置为开，AutoCAD将高亮显 示被选择的对象。用户还可以对同一选择集进行 多种修改。 • 创建选择集的方法如下。 选择某个编辑命令，然后选择对象并按Enter键。 用鼠标选择对象，然后运行编辑命令。 输入“SELECT”，然后选择对象并按Enter键。 定义编组。
2010.9～2011.1
《化工设备设计基础》
6.2.1夹点拉伸对象范例
6.2.1夹点拉伸对象范例
利用夹点拉伸对象
2010.9～2011.1
《化工设备设计基础》
6.2.2夹点移动对象范例
• 移动对象仅仅是位置平移，并不改变对象的方向和大小。 要非常精确地移动对象，需使用捕捉模式、坐标、夹点和 对象捕捉模式。 • 利用夹点移动对象的具体步骤如下。 • (1)单击选择对象，使夹点亮显出来，如图7.21左图所示。 • (2) 单击选择基夹点，使之亮显。 • (3) 输入“MO”，指定移动模式。 • (4)拖动基夹点，在目标位置处单击，如图7.21右图所示。 • (5) 按Esc键，取消夹点。
2010.9～2011.1
《化工设备设计基础》
6.1 选择对象的方法
在命令行输入SELECT命令，按Enter键，并且 在命令行的“选择对象:”提示下输入“？”，将 显示如下的提示信息。 需要点或窗口(W)/上一个(L)/窗交(C)/框 (BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/ 编组(G)/添加(A)/删除(R)/多个(M)/前一个(P)/ 放弃(U)/自动(AU)/单个(SI)/子对象/对象
• 夹点实际上就是对象上的一些控制点。如果在启动 命令前用鼠标选择对象，AutoCAD将用夹点标记被 选中的对象。例如，选择一条直线后，直线的端点 和中点处将显示夹点。
2010.9～2011.1
《化工设备设计基础》
6.2 使用夹点编辑对象
在AutoCAD 2008中夹点是一种集成的编辑模 式，提供了一种方便快捷的编辑操作途径。例如， 使用夹点可以对对象进行拉伸、移动、旋转、缩 放及镜像等操作。 拉伸对象 移动对象 旋转对象 缩放对象 镜像对象
第6章 编辑图形对象
在AutoCAD中，单纯地使用绘图命令或绘图工 具只能绘制一些基本的图形对象。为了绘制复杂 图形，很多情况下都必须借助于图形编辑命令。 AutoCAD 2008提供了众多的图形编辑命令，如复 制、移动、旋转、镜像、偏移、阵列、拉伸及修 剪等。使用这些命令，可以修改已有图形或通过 已有图形构造新的复杂图形。 。
6.2.3夹点Biblioteka 转对象范例2010.9～2011.1
《化工设备设计基础》
6.2.3夹点旋转对象范例
2010.9～2011.1
《化工设备设计基础》
6.2.4夹点缩小或放大对象范例
• 激活夹点后，用户可以使用比例缩放夹点模式缩放对象。例 如通过从基夹点向外或向内拖动，增加或减少图形的尺寸。 如果用户希望进行精确比例缩放，也可以为相对缩放输入一 个值。 • 使用夹点缩小块对象的效果如图7.23所示。 • (1) 分别单击1与2，利用交叉选择窗口选择块对象，显示夹 点。 • (2) 选择基夹点3，使之亮显。 • (3) 输入“SC”或按Enter键，循环切换到缩放夹点模式。 • (4) 在“指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照 (R)/退出(X)]:”命令行提示下，直接输入一个具体的比例系 数值，亦可通过拖动方式给出相应的比例系数。
2010.9～2011.1
《化工设备设计基础》
6.3.1 对象的移动、旋转与对齐
• 移动对象仅仅是位置平移，而不改变对象的方向和 大小。要非常精确地移动对象，还必须使用捕捉模 式、坐标、夹点和对象捕捉模式。 • 1. 移动对象 • (1)三种启动命令方式 –选择【修改】|【移动】命令 –单击 工具按钮 –在命令提示符后输入 “MOVE”或“M”。 • (2)选择要移动的对象，并按Enter键结束对象选择。 • (3)指定移动的基点A。 • (4)指定第二个位移点B，结果如图7.26所示。
2010.9～2011.1
《化工设备设计基础》
6.3.1 对象的移动、旋转与对齐
2. 对象旋转
旋转对象
2010.9～2011.1
《化工设备设计基础》
3.
对齐对象
6.3.1 对象的移动、旋转与对齐
• 利用ALIGN命令，可以通过移动、旋转或倾斜一个 对象，使该对象与另一个对象对齐，如图7.29所 示。其具体操作步骤如下。 • (1)选择【修改】|【三维操作】|【对齐】命令 或输入“ALIGN”命令。 • (2)单击A点和B点定义选择窗口，选择要对齐的 对象。 • (3)指定第一个源点C，然后指定第一个目标点D。 如果在该点按Enter键，则对象从源点移到目标点。 • (4)指定第二个源点E，指定第二个目标点F。 • (5)指定第三个源点或按Enter键。 • (6)指定是否缩放对象到对齐点。
