水文地质钻探与钻孔抽水试验
水文地质钻孔抽水试验主要步骤
水文地质钻孔抽水试验主要步骤1.钻井准备：在确定试验点位后，首先进行钻井准备工作。
包括验明钻井设计图纸、准备钻探设备和相关试验仪器，并确保所有仪器和设备的正常工作状态。
2.钻孔施工：根据水文地质调查的需要，进行钻孔施工。
采用不同类型的钻探方式，如旋转钻探、静水压回钻、循环钻井等，根据地层情况选择合适的钻探方法和材料。
钻井深度通常根据需要决定，但一般要求至少深入到不受地表污染的深层。
3.安装抽水装置：在钻完孔后，按照试验需要，安装抽水装置。
抽水装置可以是简单的抽水管、抽水泵或者更为复杂的抽水井和管道系统。
根据实际情况选择合适的抽水装置，并保证装置的稳定性和密封性。
4.监测井位：设置监测井位以监测钻孔周围的地下水位变化。
监测井位通常由井筒、水位计和记录器组成。
井筒需要与钻孔连接，并能保持稳定的通透性。
水位计用于测量地下水位，记录器用于记录水位数据。
5.抽水试验：按照试验设计要求，开始进行抽水试验。
试验过程中，通过抽水装置对钻孔中的地下水进行抽取，观察并记录地下水位的变化。
同时，还需要对抽水流量进行测量以获取地下水的出流速度。
6.采样分析：在抽水试验过程中，可以采集地下水样品进行水质分析。
通过对水样的分析，可以获得地下水的水质情况，在评价地下水资源的同时，还可以对地下水的适用性做出初步判断。
7.数据分析：根据试验过程中所记录的数据，进行数据分析和处理。
包括地下水位变化曲线的绘制、抽水速度的计算以及水质数据的统计分析。
通过这些数据的分析，可以得到地下水的动力特征以及对地下水资源的初步评价。
8.结果报告：根据试验结果和数据分析，编写试验报告。
报告应该包括试验目的、地下水位变化曲线、抽水速度数据、水质分析结果以及对于地下水资源的评价和应用建议等内容。
以上是水文地质钻孔抽水试验的主要步骤，通过这些步骤的实施，可以获取有关地下水资源和地下水动力特征的重要信息，为地下水资源的合理开发和利用提供科学依据。
论水利水电勘察钻孔压水、抽水、注水试验规范操作
论水利水电勘察钻孔压水、抽水、注水试验规范操作摘要：在水利水电工程建设中，勘察是重点工序，需通过更为全面的勘察工作，加深对现场情况的充分了解，提高施工方案与现场情况的协调性，消除各类施工问题。
钻孔压水、抽水及注水试验都是相对有效的勘察手段，便于明确工程现场的水文地质环境情况，有序推进水利水电工程的各项施工作业，提高施工质量。
本文就分别针对钻孔压水、抽水及注水试验的规范操作进行研究及讨论，以期提高水利水电工程的勘察水平。
关键词：水利水电勘察；钻孔压水；抽水；注水试验1水利水电勘察钻孔压水试验的规范操作要点1.1钻孔压水试验的作用钻孔压水试验是水利水电勘察中的一项重要试验，在勘察设计中具有以下意义：首先，便于明确岩土层的工程性质。
通过钻孔压水试验，可以测量不同深度岩土层的渗透系数、孔隙度、饱和度、渗透压力等参数，进而确定岩土层的工程性质，为工程设计提供依据；其次，明确地下水位及其渗流状况。
钻孔压水试验可以测量地下水位及其渗流状况，为工程选址和设计提供重要参考；第三，明确地基的稳定性。
岩土层的稳定性和承载力都与水文地质条件有关，通过钻孔压水试验可以掌握地基的稳定性情况，为工程设计提供更加可靠的地基基础资料；第四，为水文地质调查提供依据。
钻孔压水试验可以获得不同深度的水文地质信息，可以帮助水文地质调查员更好地了解地下水的流动规律和分布情况。
1.2规范操作要点钻孔压水试验是水利水电勘察中用来测试岩石渗透性的一种方法，其规范操作要点如下：钻孔选址，要选择符合设计要求的钻孔位置，并确认其深度和钻孔直径，准备好测试用的试水管、试水泵、压力计、计时器、表面积计算器等设备。
当设备就位后，先安装试水管，再利用水泥浆填充缝隙。
试水管应垂直放置，不能倾斜或弯曲，而后再设置试水泵的吸入、排放口和管道，保证试水泵处于负压状态。
当试水管放入岩体中时，用水泵向试水管中灌入水，在一定的时间内观察试水管的水位变化。
记录试水管内水位的时间，用连续的时间范围计算出每个时间间隔内的水位变化量。
水文地质勘察抽水试验操作规程 LWDK

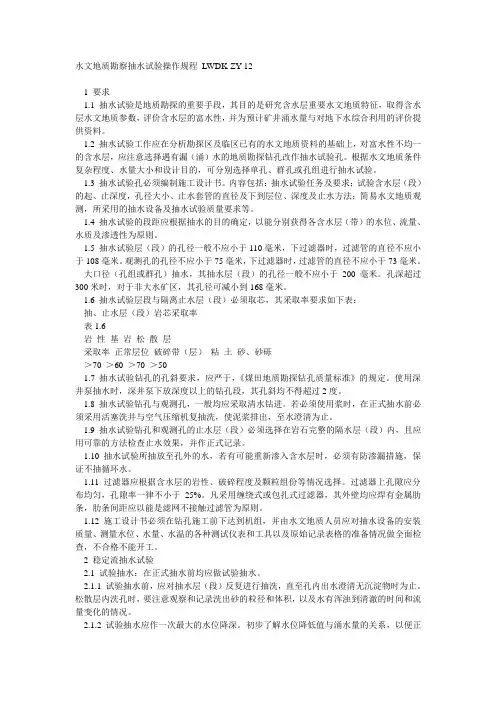

水文地质勘察抽水试验操作规程LWDK-ZY-121 要求1.1 抽水试验是地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。

1.2 抽水试验工作应在分析勘探区及临区已有的水文地质资料的基础上，对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。
根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔或孔组进行抽水试验。
1.3 抽水试验孔必须编制施工设计书。
内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度，孔径大小、止水套管的直径及下到层位、深度及止水方法；简易水文地质观测，所采用的抽水设备及抽水试验质量要求等。
1.4 抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质及渗透性为原则。
1.5 抽水试验层（段）的孔径一般不应小于110毫米，下过滤器时，过滤管的直径不应小于108毫米。
观测孔的孔径不应小于75毫米，下过滤器时，过滤管的直径不应小于73毫米。
大口径（孔组或群孔）抽水，其抽水层（段）的孔径一般不应小于200毫米。
孔深超过300米时，对于非大水矿区，其孔径可减小到168毫米。
1.6 抽水试验层段与隔离止水层（段）必须取芯，其采取率要求如下表：抽、止水层（段）岩芯采取率表1.6岩性基岩松散层采取率正常层位破碎带（层）粘土砂、砂砾＞70 ＞60 ＞70 ＞501.7 抽水试验钻孔的孔斜要求，应严于，《煤田地质勘探钻孔质量标准》的规定。
使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过2度。
1.8 抽水试验钻孔与观测孔，一般均应采取清水钻进。
若必须使用浆时，在正式抽水前必须采用活塞洗井与空气压缩机复抽洗，使泥浆排出，至水澄清为止。
1.9 抽水试验钻孔和观测孔的止水层（段）必须选择在岩石完整的隔水层（段）内，且应用可靠的方法检查止水效果，并作正式记录。
