100t转炉汽化冷却烟道改造
转炉汽化冷却烟道失效常见原因及其处理
2019年第5期汽化冷却烟道与转炉氧枪连锁控制,主要由活动烟罩(裙罩)、固定段烟道、可移动段烟道、冷却烟道和斜弯烟道组成。
转炉吹氧炼钢时炉口喷出大量高温煤气,遇空气少部分燃烧后温度高达1700℃左右,汽化冷却烟道的工作原理与换热器相同,利用高温烟气的热量将通过软化处理和除氧处理的冷却水蒸发,利用水的汽化潜热带走冷却部件的热量来达到后续的除尘净化和煤气回收以及环境保护的工艺要求。
因工况环境十分恶劣,导致转炉生产运行过程中经常会出现水冷壁钢管破裂爆管等泄漏现象,严重影响到转炉的正常运转。
严重漏水还会产生蒸汽使烟道的过风量变大,可能造成烟气外溢造成污染,影响煤气的回收率和烟道余热的利用,大量软水被浪费,检修频繁,不仅对汽化冷却烟道的安全平稳运行产生重大隐患,还严重降低了生产效率。
为此,阅读文献可望找出冷却烟道失效的原因及其处理措施。
汽化冷却烟道失效常见原因分析(一)周期性交变热应力以某钢厂120t 的转炉生产为例,转炉一次炼钢周期为35min 左右,吹氧时间段在炼钢周期的中期,耗时约15min (补吹除外),进入汽化冷却烟道的炉气量可达76000m 3/h (标态下),温度高达1700℃左右,此时间段冷却烟道的热负荷急剧增加,管壁温度也陡增,转炉吹氧结束后,相应的热负荷也急剧降低,管壁温度随之下降,直到下个吹炼期,期间间隔20min 左右。
烟道内的热负荷频繁急剧变化,导致水冷管不仅受到周期性交变热应力,在热疲劳作用下的钢管表面通常会产生横向的疲劳裂纹,这与机械疲劳中观察到的疲劳裂纹相似。
管壁也会因频繁产生的轴向拉压应力而产生塑性变形,如此反复,烟道管就会产生大量竹节状热疲劳裂纹(蠕变),高温蠕变使得在金属管壁的微观结构中沿着固化晶界析出的碳化物会加速晶粒间裂纹的扩展。
裂纹扩展直至破裂,产生蒸汽泄露,影响汽化冷却烟道使用寿命。
(二)水循环恶化烟道结构设计不合理导致配水管不均匀,大部分烟道采用自然循环的水循环方式导致冷却水动力不足,上升管、下降管、受热管水循环阻力变大,冷却效果不好,造成冷却水管因水循环不良引起局部过热,循环水不能快速有转炉汽化冷却烟道失效常见原因及其处理程晓恬(广西钢铁),庞通,潘刚(技术中心)钢厂交流132019年第5期效地冷却管壁,管壁超温破裂漏水;同时,水循环异常波动引起水冷管液面脉动,当脉动表现为剧烈的水击现象时,会使焊缝断裂;在热流密度过大,热量陡增的过程中,受热管中水容易由核态沸腾转变为膜态沸腾,传热受到汽膜的阻隔,管子内壁得不到水的连续冷却,冷却水与管壁发生传热恶化,管子因管壁温度超高过热受损;热流场强度分布不均,特别在烟气侧涡流区部位,导致局部受热面热流密度过高,冷却水不能连续汽化,在蒸汽及饱和水的交替作用下,汽化点由于高频率水击引发疲劳损伤爆管。
转炉汽化冷却烟道烟罩的改造设计

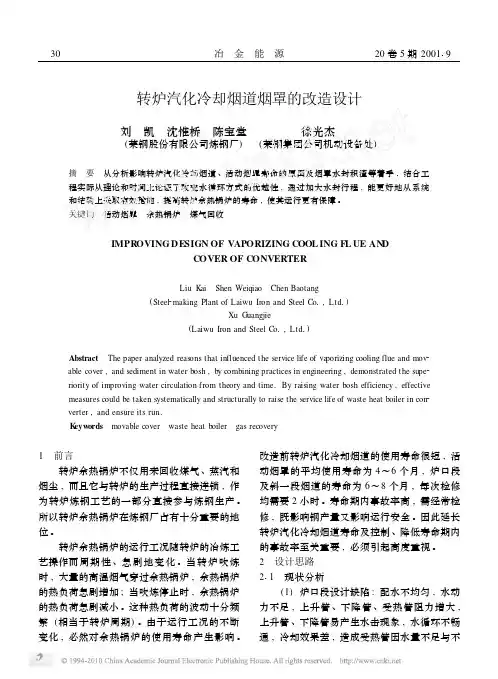

转炉汽化冷却烟道烟罩的改造设计刘 凯 沈惟桥 陈宝堂(莱钢股份有限公司炼钢厂) 徐光杰(莱钢集团公司机动设备处)摘 要 从分析影响转炉汽化冷却烟道、活动烟罩寿命的原因及烟罩水封积渣等着手,结合工程实际从理论和时间上论证了改变水循环方式的优越性,通过加大水封行程,能更好地从系统和结构上采取有效措施,提高转炉余热锅炉的寿命,使其运行更有保障。
关键词 活动烟罩 余热锅炉 煤气回收IMPR OVING DESIGN OF VAPORIZING COOL ING FL UE AN DCOVER OF CONVERTERLiu K ai Shen Weiqiao Chen Baotang(Steel2making Plant of Laiwu Iron and Steel Co1,Ltd1)Xu Guangjie(Laiwu Iron and Steel Co1,Ltd1)Abstract The paper analyzed reasons that influenced the service life of va porizing cooling flue and mov2 able cover,and sediment in water bosh,by combining practices in engineering,demonstrated the supe2 riority of improving water circulation from theory and time.By raising water bosh efficiency,effective measures could be taken systematically and structurally to raise the service life of waste heat boiler in con2 verter,and ensure its run.K eyw ords movable cover waste heat boiler gas recovery1 前言转炉余热锅炉不仅用来回收煤气、蒸汽和烟尘,而且它与转炉的生产过程直接连锁,作为转炉炼钢工艺的一部分直接参与炼钢生产。
转炉汽化冷却系统的改进及参数优化
转炉汽化冷却系统的改进及参数优化
1 转炉汽化冷却系统的重要性
转炉汽化冷却系统是转炉冶炼过程中不可或缺的一部分。
传统的
汽化冷却系统通常采用水喷淋或者流水冷却的方式来减缓炉料的温度,但这种方式存在着水资源消耗大,耗电量高,产生废水等问题。
因此,对于转炉汽化冷却系统的改进和参数优化,既可以实现节约能源和减
少环境污染,也可以提高生产效率和冶炼质量。
2 转炉汽化冷却系统的改进
对于传统的汽化冷却系统,可以采取气流汽化冷却的方式进行改进。
这种方式利用压缩空气的强劲冲击力使得炉料快速冷却,从而降
低冶炼过程中的能耗和排放,同时也可以提高冶炼速度和品质。
3 参数优化
针对气流汽化冷却系统,需要优化的参数主要包括气体流速、出
口角度、喷嘴直径等。
其中,气体流速应根据炉内温度、炉料形状等
多种因素进行调整,以获得最佳的冷却效果和能耗消耗比。
出口角度
的调整则可以使得气流对炉料产生更加均匀的冷却效应,从而减轻炉
料的应力,并防止炉料出现裂纹和破碎等问题。
同时,喷嘴直径要在
能够满足气流要求的同时,保证炉料受到充分的冷却。
4 结束语
综上所述,通过对转炉汽化冷却系统的改进和参数优化,可以实现节约能源、减少环境污染、提高生产效率和冶炼质量等多种目标。
因此,需要借助新技术和新材料的应用,推动转炉汽化冷却系统的升级和改进,为钢铁冶炼产业的可持续发展做出贡献。
安钢100t转炉汽化烟道漏水原因及改进方法
总720期第二十二期2020年8月河南科技Henan Science and Technology安钢100t转炉汽化烟道漏水原因及改进方法刘军海(安阳钢铁集团有限公司,河南安阳455004)摘要:汽化烟道是转炉炼钢的关键设备之一,其安全性关系到转炉炼钢的稳定性和高效性。
本文结合安钢100t转炉汽化烟道,分析其漏水原因,总结其日常维护要点,并针对问题提出改进措施。
关键词:转炉;汽化烟道;漏水;结垢中图分类号:TF341.1文献标识码:A文章编号:1003-5168(2020)22-0058-02 Analysis on Leakage Causes and Improvement Methodsof Anyang Iron&Steel Group Co.Ltd100Ton BOFLIU Junhai(Anyang Iron&Steel Group Co.,Ltd.,Anyang Henan455004)Abstract:The vaporized flue is one of the main equipments that belong to BOF steelmaking,it’s safety refer to BOF steelmaking’s high efficiency and bining at the100ton BOF vaporized flue institution of Anyang iron &steel Group,it analysed its safety institution and summarized maintenances usually,and advanced some improve⁃ment measures for the problems.Keywords:BOF;vaporized flue;leak;structure;improve1研究背景安阳钢铁公司规划的100t顶底复吹转炉工程是安钢三步走发展战略规划的第一步,该工程于2004年3月26日正式投产,5月份产量10万t,达到设计生产能力,创造了国内同类炉型建设周期最短、达产最快的记录。
湘钢二炼钢转炉烟道更换施工方案
湘钢二炼钢2#转炉烟道更换施工方案编制人:审核人:批准人:编制单位:武钢建工集团修建公司编制日期:2005年1月18日湘钢二炼钢转炉烟道更换施工方案一、工程概况:湘钢2#100t转炉的第一段、第二段烟道更换,第一段下口标高为13.98米,上口标高为24.704米,垂直高度为9。
515米。
第二段下口标高为24。
704米,上口标高为41.700米,垂直高度为19。
071米。
烟道的倾角为60度,中间横穿17米、22米、26。
8米、31.047米、34.00米、38.675米平台.此次更换2#第一段、第二段一烟道夹在1#、3#之间,生产与施工同时进行,施工空间更加狭窄,环境尤为恶劣,给吊装带来更大的难度,望施工人员根据现场具体情况,集思广益,一次吊装到位.1、工程实物量:烟道第一段:15273kg烟道第二段:15975kg活动烟罩: 6664kg其它:水管拆除、安装,保温层拆、安,17米、22米、26.8米、31。
047米、34。
00米、38.675米各层平台的部分拆除、安装,除尘罩拆除,各种支撑加固构件的制作、拆除及安装。
2、工期:20天3、与生产配合特点:施工期间1#3#转炉正常生产,天车在施工区域频繁通过,天车的使用与生产相互协调,施工期间需与其它专业上下配合施工,烟道的拆除、安装需要摇炉配合,构件的拆除、安装需要从炉前通过,需要炉前吊车配合进行,另外大件的拆除、安装需要占用炉前吊车时间长,在吊装期间可能影响转炉的正常生产,拆除的旧构件需要及时运走。
二、总体方案:(一)、卷扬机的设置:1、38。
678米平台设置50HP卷扬机一台,第二段烟道顶部挂设两套15吨的滑轮组。
2、31.470米平台设置50HP卷扬机一台,第二段烟道下段上口挂设两套15吨的滑轮组。
3、17。
000米平台设置50HP卷扬机一台30HP卷扬机一台,第二段烟道下段下口挂设两套15吨的滑轮组,一套横向拉烟道滑轮组。
4、转炉平台设置50HP卷扬机一台30HP卷扬机一台,第一段烟道挂设两套15吨的滑轮组,一套横向拉烟道滑轮组.(二)、拆除部分:1、拆除转炉的炉底,将转炉的炉底朝上.2、拆除活动烟罩,炉前天车配合吊出,同时摇炉配合。
转炉烟道更换安全施工方案
