治安卡口介绍
治安卡口介绍pptCATALOGUE目录•引言•硬件构成•软件功能•系统特点•应用案例•发展方向01引言治安卡口是指利用先进的技术手段和设备，对过往车辆、行人等目标进行自动识别、监控和管理的综合性系统。
定义治安卡口是社会治安防控体系的重要组成部分，可以有效提高交通管理和治安管理水平，减少违法犯罪行为的发生，保障社会治安稳定。
作用定义和作用1工作原理23治安卡口主要包括前端设备（如摄像头、传感器等）和后端设备（如服务器、存储设备等）。
硬件设备前端设备采集过往车辆、行人的图像、视频等信息，传输至后端服务器进行处理。
数据采集后端服务器利用人工智能、图像处理等技术对采集的数据进行自动分析和管理，实现目标识别、轨迹追踪等功能。
数据处理03治安管理公安机关可以利用治安卡口采集的数据信息，加强社会治安管理和防范工作，提高打击犯罪的精准度和效率。
应用场景01道路交通治安卡口广泛应用于高速公路、国省干道等道路交通领域，有效提高交通管理和治安管理水平。
02公共场所治安卡口也可以应用于公共场所如广场、公园、商圈等人流密集区域，提高社会治安防控能力。
02硬件构成摄像头通常采用高清摄像头，具备宽动态范围、高帧率、低照度等特性雷达检测器用于检测道路交通流量和车辆速度等参数，具备高精度、高稳定性和低功耗等优势控制器负责前端设备的控制、数据采集和数据处理等功能数据传输网络01采用光纤或无线通信网络，实现前端设备与中心设备的通信连接WIFI模块02用于实现前端设备的无线网络连接，便于数据传输和远程控制交换机03用于前端设备的数据交换和汇聚，提高数据传输速率和稳定性1中心设备23用于数据的存储和处理，具备高可靠性、高可扩展性和高安全性等特点服务器用于数据的存储和备份，具备高性能、大容量和高可靠性等特点存储设备用于实现中心设备的远程监控和管理，具备图形化界面、实时监控和报警等功能监控终端03软件功能03信息实时上传采集的数据实时上传至治安卡口管理系统后台，提高数据处理的及时性。
道路监控之高清治安卡口系统设计方案
高清治安卡口系统设计1、概述道路监控系统特别是卡口前端设备的功能应主要包括：图像采集、号牌识别、数据存储、辅助照明等部分，这些前端设备应能适应各种气候环境，具有稳定性、可靠性和抗干扰能力，具备数据存储、传输和自愈功能，优先采用集图像采集、图像处理、号牌识别为一体的嵌入式综合应用设备。
前端抓拍设备应具备车辆捕获、号牌识别、车辆测速、实时比对、流量统计等功能，能在各种环境下及时、准确、清晰地捕获车辆和人员图像，清晰显示车辆特征、驾驶人及其同排人员脸像，反映车辆行驶方向、行驶车道、经过时间、地点等信息，并能准确测定车辆行驶速度；根据全省范围车辆和人员布控堵截需要，要能通过前端设备采集车辆牌照信息与布控车辆信息进行实时比对，自动报警提示并传输存储相关信息；能够按车道和时段进行车辆流量统计。
因此，在本次项目建设中，各卡口安装一体化高清卡口抓拍单元，每个路口1套抓拍单元，每一套抓拍单元配置有SD卡，可以存储3天的车辆抓拍数据。
高清摄像机抓拍到车辆图片，直接完成车辆号牌的识别、叠加，系统对抓拍图片和识别数据经过网络上传到监控指挥中心进行存储、比对、报警，并把最终的数据上传到系统中心管理平台，在中心管理平台实现信息采集、查询、统计、比对、轨迹分析和控制等功能。
1.1.1系统建设指导思想坚持从实际出发，因地制宜，近期目标与长远发展相结合，立足于成熟、经济、适用、先进又可靠的智能交通监控与管理技术和公安业务工作紧密结合，注重系统的实用性和实战性，合理配置资源，服务、服从于公安业务需要，统筹规划、统一标准、规范设计、周密计划、合理实施的原则；采用开放性、模块化、智能化的体系结构，依托现有的信息网络系统和监控指挥中心管理系统，将各监控点系统融合成一个有机的整体，实现整个系统科学、高效、可靠、协调的管理与运行，达到“实时监视，联网布控，自动报警，快速响应，信息共享，监控、威慑、防范与打击并重”的综合管理效能与目标。
1.1.2总体设计原则系统设计主要遵循下列原则：（1）先进性选择最新的硬件设备，应用最新先进的智能、信息技术与软件成果，同时符合相关标准和规范，确保整个系统“国内领先、国际先进”。
道路卡口
一、系统背景高清治安卡口系统，是一种新型智能交通系统，主要用于城市道路或高速公路出入口、收费站等治安卡口及重点治安地段的全天候实时检测与记录，结合高清摄像机的高清晰照片特性，使卡口抓拍效果得到质的提升。
能够清晰分辨车牌的同时也能清晰看清车内前排座的详细情况，包括人的脸部特征，将城区形成一个治安包围圈，确保社会安全。
二、系统简介该系统采用目前最可靠的地感线圈检测模式，当车辆经过地感线圈时，系统自动实时捕获一幅经过车辆的图像，采用Microview品牌千兆网GE系列高清晰摄像机进行前端的车辆抓拍，图像分辨率达到145万像素，并直接输出JPEG压缩格式的高清晰图片。
图像中可以用肉眼清楚的分辨车辆的颜色、特征、车牌的号码、颜色、司乘人员的面部特征，白天能清晰识别车辆牌照及整个车身的特征情况，晚上能克服车辆迎头拍摄的前大灯眩光问题，夜间车辆牌照及整个车身特征同样清晰。
上位机软件提供：图像处理、图像存储、图像查询、牌照识别、前端设备设置、系统运行监控、系统数据库维护、设备维护等功能。
由于本系统采用了先进的专业抓拍设计的千兆网相机MVC2900DAC GE，从上位机到摄像机段只需一根电源线和一根网线（六类线），传输距离远，使得系统具有组成结构简洁、实现系统功能直接、系统响应迅速等特点，与传统的系统相比较有明显的优势。
三、系统设计1、系统结构治安卡口系统，主要有：前端路口抓拍系统（也称前端系统）、网络传输部分、中心管理系统三大部分组成。
2、系统工作原理车辆通过地感线圈时，车辆检测器检测到车辆通过的信号，将其输入至控制主机，计算出车辆速度，并将抓拍信号发送给摄像机，从而控制摄像机进行抓拍，摄像机将抓拍到的图片传输到控制主机（即工业计算机）上，再传输至中心服务器。
3前端系统说明3.1前端设计3.2系统组成前端系统设置在各卡口，用于对所有来往车辆进行监控与记录。
系统全天候地对过往的每一辆车进行车牌识别、速度检测、黑车库比对、图像抓拍保存，实时将相关信息传输回系统中心，并实现本地监控报警功能。

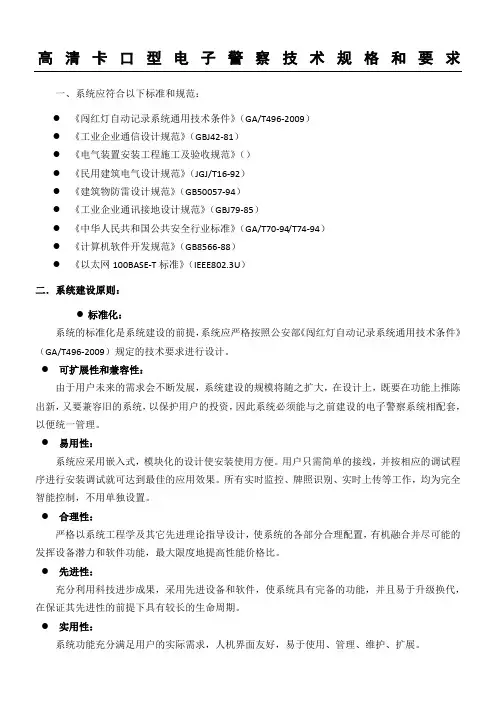

高清卡口型电子警察技术规格和要求
高清卡口型电子警察技术规格和要求一、系统应符合以下标准和规范：●《闯红灯自动记录系统通用技术条件》（GA/T496-2009）●《工业企业通信设计规范》（GBJ42-81）●《电气装置安装工程施工及验收规范》（）●《民用建筑电气设计规范》（JGJ/T16-92）●《建筑物防雷设计规范》（GB50057-94）●《工业企业通讯接地设计规范》（GBJ79-85）●《中华人民共和国公共安全行业标准》（GA/T70-94/T74-94）●《计算机软件开发规范》（GB8566-88）●《以太网100BASE-T标准》（IEEE802.3U）二．系统建设原则：●标准化：系统的标准化是系统建设的前提，系统应严格按照公安部《闯红灯自动记录系统通用技术条件》（GA/T496-2009）规定的技术要求进行设计。
●可扩展性和兼容性：由于用户未来的需求会不断发展，系统建设的规模将随之扩大，在设计上，既要在功能上推陈出新，又要兼容旧的系统，以保护用户的投资，因此系统必须能与之前建设的电子警察系统相配套，以便统一管理。
●易用性：系统应采用嵌入式，模块化的设计使安装使用方便。
用户只需简单的接线，并按相应的调试程序进行安装调试就可达到最佳的应用效果。
所有实时监控、牌照识别、实时上传等工作，均为完全智能控制，不用单独设置。
●合理性：严格以系统工程学及其它先进理论指导设计，使系统的各部分合理配置，有机融合并尽可能的发挥设备潜力和软件功能，最大限度地提高性能价格比。
●先进性：充分利用科技进步成果，采用先进设备和软件，使系统具有完备的功能，并且易于升级换代，在保证其先进性的前提下具有较长的生命周期。
●实用性：系统功能充分满足用户的实际需求，人机界面友好，易于使用、管理、维护、扩展。
●可行性：系统设计、选材、选型符合国家和地方政府的法规政策，与用户及公安部、省厅颁布的相关规划和标准规范相适应，与用户在经济能力方面的实际情况相吻合。
●可靠性：采取选用高集成设备，采用自动检测、自动报警、自动监控和容错等技术来保证可靠性。
治安卡口介绍
通过对海量数据的分析和挖掘，发现隐藏在数据中的关联信息，为治安卡口提供更加深入和准确的研 判支持。
多部门协同作战
信息共享机制
建立多部门信息共享机制，实现情报信息 的实时传递和共享，提高治安卡口的协同 作战能力。
VS
一体化指挥平台
建立一体化指挥平台，实现多部门、多警 种的统一指挥和调度，提高治安卡口的快 速反应能力和处置效率。
03
治安卡口软件功能
图像采集
实时监控
治安卡口系统可以实时监控道路交通情况，对过 往车辆进行图像采集。
车辆抓拍
系统能够准确抓拍过往车辆的清晰照片，为后续 车辆识别提供数据支持。
交通流量统计
通过对过往车辆的图像采集，系统能够统计交通 流量数据，为交通管理提供参考。
车辆识别
号牌识别
治安卡口系统能够对过往车辆的号牌进行识别，提 取号牌信息。
作用
治安卡口是公安机关维护社会治安、打击犯罪活动的重要手 段之一，同时也是提高公共安全治理水平的有效措施。
治安卡口的组成
监控设备
包括摄像头、监视器等设备，用于 实时监测交通流量和治安情况。
数据采集系统
通过传感器、雷达等设备采集车辆 和人员信息，包括车牌号、车型、 颜色、速度等。
数据传输系统
将采集到的数据传输到公安机关的 指挥中心，以便进行分析和处理。
治安卡口介绍
2023-10-28
contents
目录
• 治安卡口概述 • 治安卡口硬件设备 • 治安卡口软件功能 • 治安卡口应用场景与优势 • 治安卡口未来发展趋势 • 治安卡口案例分享
01
治安卡口概述
定义与作用
定义
治安卡口是指公安机关在交通要道、治安复杂地区等重要位 置设置的监控设施，用于监测、记录、监管交通流量和治安 情况。
治安卡口抓拍方案
SD-720/L/DV线圈检测200万像素CCD抓拍智能卡口系统（单方向）技术方案****信息科技有限公司智能交通部2010年5月目录1 系统概述 (4)2 系统设计规范与原则 (5)2.1 系统设计规范 (5)2.2 系统设计原则 (5)3 系统总体设计 (7)3.1 系统组成 (7)3.2系统网络结构 (8)3.3 系统工作流程 (10)4 系统指标及功能 (12)4.1 系统指标 (12)4.1.1 系统技术指标 (12)4.1.2 系统性能指标 (12)4.2 系统功能 (14)5 系统设备组成及工作原理 (22)5.1 系统设备组成 (22)5.2 系统技术实现原理 (23)5.2.1 系统检测技术 (23)5.2.2 系统抓拍技术 (25)5.2.3 系统识别技术 (29)5.3 系统工作方式 (31)6 中心管理平台 (32)6.1 中心系统组成 (32)6.2 中心系统功能 (33)6.3 中心系统安全性设计 (43)6.3.1 数据安全设计 (43)6.3.2 系统安全设计 (44)6.4 中心系统硬件选型 (49)7 系统安装与使用 (49)7.1 系统设备安装方式 (49)7.2 设备连线图 (52)7.3 系统施工工艺 (53)8 系统设备硬件选型 (55)8.1 高清摄像机 (55)8.2 控制主机 (56)8.3 线圈检测器 (57)8.4 补光系统 (58)9 系统实际效果 (61)10 系统设备清单 (64)1 系统概述随着我国综合实力和国民收入水平的提高，机动车每年以15％～20％的速度迅猛增长，道路建设步伐不断加快，全国城市化水平也在不断提高，交通管理现状和需求的矛盾进一步加剧，与交通相关的刑事和治安案件也逐年上升，特别像肇事或作案后驾车沿公路逃逸、盗抢机动车辆、车辆违章行驶等。
针对上述问题，公安部相继开展了创建平安大道活动和实施畅通工程，其目的是提高交通管理水平，向科技要警力，适应我国现代化建设需要。
高清治安卡口系统简介
高清治安卡口系统方案简介科技有限公司2011年10月一、系统基本功能：1）车辆图像记录功能系统对通过检测线圈的每个车辆进行图像抓拍，照片为1628×1236×24bit 分辨率，高达两百万像素，每次一张照片，能够清晰识别车牌，并能看清驾驶室里的实况。
在抓拍图像中，系统能够将检测到的车辆基本信息，如日期、时间、地点、方向、牌照号等叠加在图像上，便于人工判别及事后取证。
由于照片信息量很大，能够清晰别人驾驶员和副驾驶室的情形，对于治安破案提供重要的证据。
2）车辆捕获功能系统能够捕获经过监测路段的车辆，通过车辆车速在5km/h-200km/h范围内，捕获的图像质量清晰可辨。
当机动车速度为5-140KM/H抓拍率99%以上。
我们强烈建议采用地感线圈作为车辆检测方式。
系统能够判断有逆行车辆和抓拍车辆图像，或向中心报警。
3）车型和颜色识别功能系统能够分辨出大型和小型车辆。
能够识别出黄牌、黑牌、白牌、蓝牌等常规汽车号牌颜色。
3）信息上传和下载功能系统检测的车辆信息数据首先保存在本地的数据库中，然后再根据网络情况依次上传数据。
系统能够自动和手动校时。
所有路口时间以后端服务器时间为准。
4）数据存储功能系统可以存储至少120万辆车。
超过硬盘容量的自动循环覆盖。
5）车流量统计功能系统可以根据需要统计交通参数，如按照车道、时段等统计车流量、车型、平均车速和车头间距等，并存储在单独的数据库中，作为交通状态检测和交通统计分析的数据基础。
车辆的抓拍更加详细准确的对来往车辆和超速车辆进行监控，有效减少漏拍率。
6）故障自动检测及自愈功能本系统采用嵌入XP操作系统和固态电子盘技术，系统软件固化在电子盘中，不怕路口频繁停电。
系统含内部和外部看门狗设备，能够自动检测主要设备的工作状态。
如果遇到系统因意外而死机的情况，则看门狗会发挥作用，自动重新引导系统，进入工作状态。
二、系统特点：1、工业级高清网络相机，千兆网口，140万或2百万像素，无论白天晚上都能清晰别人驾驶室里的情况。
治安卡口(高清、标清)LED闪光灯系列技术参数配置表
供电电源
材质
闪光次数 闪光时间 闪光频率 工作温度 品牌 网站 用户服务中心
1、针对性强：公司集多年电子警察工程实际建设经验
口（高清、标清） 电路，实现了极短时间内高能量发光 到最完美的结合， 驶员最清晰的拍照要求 影响
2、高品质、高寿命
控制电路均选用主流的成熟 试，防护等级达到 闪光次数，可以有效解决目前治安卡口实际运行过程中频繁更换闪光灯的 问题，大大降低了后期维护的人工和设备成本
高寿命：采用美国进口LED芯片（普通闪光灯为玻璃灯管）， 电路均选用主流的成熟、稳定的元器件，并经过严格的性能和安全测 防护等级达到IP65确保了整机寿命在大功率情况下达1000万次以上的 可以有效解决目前治安卡口实际运行过程中频繁更换闪光灯的 大大降低了后期维护的人工和设备成本。
产品特点
不同于普通闪光灯的“傻闪”模式，能通过软件设置功能 控制闪光时间、 触发闪光、连闪次数等参数，通过现场的调试，让摄 达到普通闪光灯根本无法达到的最佳拍摄效果。
回电时间 触发方式 色 温
存储温度 厂家 地址 联系人
公司集多年电子警察工程实际建设经验，专门针对治安卡 ）的工作环境和功能要求而研制开发，采用独特数字控制 实现了极短时间内高能量发光，使闪光灯发光与摄像机曝光时间达 ，满足在各种光线条件下，辅助摄像系统实现对车辆和驾 最清晰的拍照要求，并最大限度的减少对驾驶员和周边居民的干扰和
支持现场和远程对闪光灯参数进行设置，包括中心设置和 能接受中心软件的命令在白天和夜间实现不同强度的闪 保证这两个时间段达到同样清晰的效果。 0~50米。 防护等级达到IP65。
灯系列技术参数配置表
KITOZER-LEDSGD50-I ≥108 W 美国原装进口大功率芯片 0.001～0.1秒 电平、开关量、RS485指令 6500K-7000K -40～+85℃ 广州莱安智能化系统开发有限公司 广州市天河区中山大道建中路5号天河软件园海天楼3A06 周先生：13922289957
高清治安卡口系统项目技术方案
高清治安卡口系统项目技术方案1系统总体概述1.1系统概述治安卡口系统主要应用在城市的进出口交通要道、高速公路的出入口、重点路段等处，利用先进的光电、计算机、图像处理、模式识别、远程数据访问等技术，对监控路面过往的每一辆机动车进行实时连续24小时不间断、无遗漏的记录，获取过往车辆的前部特征图像、驾驶员特征图像和车辆全景图像，计算机根据所拍摄的图像进行车牌识别，自动识别车牌和颜色，自动记录相应车辆车型、颜色、车牌号、行驶方向、车速、路经时间等各种参数，自动采集保存车辆图像，并存入计算机数据库，数据具备联网查询功能，为公安部门进行治安管理提供重要线索和依据。
在城市的各个出入卡口设立该系统，不但可以及时准确地记录车辆信息，随时掌握城市各出入口的车辆流量及状态，还能进行车辆动态布控，可以监测出被盗抢、肇事逃逸、作案嫌疑车辆或罪犯所乘车辆进出城市时间以及行经路线，并能实时报警，这为快速侦破案件提供了科学有效的依据。
本系统采用线圈检测方式，中心数据库存放的车辆数据具备联网查询功能，能对车辆进行动态布控，对被盗抢、未处理、涉车犯罪、肇事逃逸、作案嫌疑、海关监控、报废、假牌假证等“黑”车辆进行实时监测和报警，并通过公安网络将车辆通行信息传送到公安相关部门，实现信息有机共享。
1.2系统设计原则本项目设计主要遵循实用性和稳定性、先进性和成熟性、开放性和标准性、扩展性和易维护性等。
1.2.1实用性和稳定性在满足交警部门对系统的技术要求和使用要求的情况下，充分考虑系统的实用性，使系统的功能尽可能地完善并充分加以利用。
系统的安全可靠运行是整个系统建设的基础，系统建成后，将作为交通管理的重要数据来源和信息平台，本系统通过大量的测试，可以保证数据传输的可靠性。
当通信中断后，所有数据将会被现场保存，通信恢复后进行断点续传，大大降低了数据丢失风险。
1.2.2先进性和成熟性采用国外成熟的、先进的软件开发与集成技术，且兼顾未来的发展趋势，既量力而行，又适当超前；目前我公司提供的软件、硬件产品在国多个城市使用，具有较好的应用领域和较大的用户市场，在技术方面处于领先地位，保证系统的不断升级和更新的需要。
